●AM4插槽，支援AMD Ryzen 3000、4000G系列和5000系列處理器
●8相數位電源位設計，每相配置50A高效電感
●大型鋁合金散熱片提供VRM散熱並保護後方I/O埠區域，M.2 Armor散熱盔甲能讓高速M.2 SSD維持低溫運行
●4支15μ鍍金DDR4 DIMM插槽，雙通道配置，最高支援DDR4-4733+(超頻模式)與128G記憶體容量
●擴充槽提供1個ASRock合金插槽Gen4加強型PCIe4.0 x16，1個PCIe3.0 x16(x4模式)，1個PCIe3.0 x1，1個M.2(Key E) Wi-Fi/BT模組擴充槽，支援AMD CrossFireX
●具備HDMI、DisplayPort及D-Sub三個顯示輸出埠(需使用具備內顯的Ryzen APU)
●Realtek ALC1200 7.1聲道高傳真音源編碼解碼器，支援Nahimic Audio及Sound Tracker
●儲存裝置擴充提供1個2280尺寸規格PCIe4.0 x4 Hyper M.2，1個2280尺寸規格PCIe3.0 x2/SATA3 M.2，6個SATA3
●USB連接埠提供2個10Gbps USB3.2 Gen2(後置Type C+A)，8個5Gbps USB3.2 Gen1(4個前置Type-A，4個後置Type-A)
●內建Realtek GbE網卡
●ASRock全防護高壓突波保護功能保護全部USB/音源/網路埠，可防止主機板上的元件受到意外的電壓突波/靜電放電(ESD)傷害
●AMD SAM(Smart Access Memory)技術，資料通道獲得擴充，可釋放全部GPU記憶體，消除瓶頸並提升性能
●ASRock開機狀態檢查(PSC)指示燈，可顯示系統開機時CPU/DRAM/VGA檢測狀態，簡單快速識別問題
▼ASRock B550M PRO4採用消光黑PCB，搭配白色圖樣印刷、銀色M.2 ARMOR散熱片、VRM散熱片、晶片組散熱片。AM4插槽上方的大型VRM散熱片上方有PRO SERIES標誌及字樣，可提供VRM散熱並降低MOSFET溫度，提高系統運作穩定可靠性，同時VRM散熱片也蓋住後方I/O埠附近電路板以保護該區域元件。AM4插槽下方4支DDR4 DIMM採用15μ鍍金接針，雙通道配置，最大容量128G，超頻時最高頻率可達4733MHz+，並支援ECC。B550晶片組散熱片上方有ASRock商標。除音效區外，均使用壽命可達5,000小時的鈺邦5K固態電容
▼主機板背面，高密度編織玻璃纖維PCB板能有效減小PCB板縫隙以保護主機板免於濕氣的傷害，內層使用2盎司(2oz)銅箔，確保電性及溫度表現優良。CPU散熱器托架底板為金屬製
▼後方I/O埠，由左上至右下分別是SMA天線連接器安裝座、D-Sub、HDMI 2.1、Display Port 1.4、2個USB2.0 Type-A、PS/2鍵盤/滑鼠埠、USB3.2 Gen2 Type-A、USB3.2 Gen2 Type-C、2個USB3.2 Gen1 Type-A、GbE RJ-45、2個USB3.2 Gen1 Type-A、Line-in插孔、前左/前右聲道插孔、麥克風插孔。全部USB/音源/網路埠均具備ASRock全防護設計
▼從側面看可看到VRM散熱片有一定高度，CPU供電用EPS 8pin插座設置在散熱片旁
▼VRM散熱片用螺絲固定在主機板上，透過導熱墊接觸VRM的其中6組MOSFET，協助發散MOSFET熱量
▼取下VRM散熱片後，可看到VRM區域有不少元件。左上是ASMedia ASM1074，為USB3.2 Gen1四埠USB集線器，負責後方I/O埠4個USB3.2 Gen1 Type-A。ASM1074右側是Pericom PI3EQX1004B1ZHE雙埠USB3.2 Gen2 10Gbps中繼驅動器(ReDriver)，確保10Gbps高速傳輸下的訊號品質，負責後方I/O埠USB3.2 Gen2 C+A。右上是ITE IT6516BFN，為Display Port轉VGA轉換IC，負責後方I/O埠D-Sub類比輸出。右下是主PWM控制器uPI uP9505S 4+2相數位PWM控制器，並採用倍相驅動器變成6+2相。Vcore供電為6相，每相使用1顆SinoPower SM4337 MOSFET搭配1顆SinoPower SM4336 MOSFET，共有6組
▼VRM背面區域還有3顆uPI uP1961S倍相MOSFET驅動器，將uP9505S負責Vcore供電的3相PWM輸出倍相成6相PWM輸出，並驅動VRM正面區域的6組MOSFET。背面靠近後置USB3.2 Gen2 C+A埠處有一顆ASMedia ASM1543 USB-C MUX，提供Type-C雙向插入信號線自動切換及偵測/控制CC組態線
▼SoC供電為2相，每相使用1顆uPI uP1962S驅動2顆SinoPower SM4337 MOSFET及2顆SinoPower SM4336 MOSFET
▼記憶體插槽附近白色為12V 4pin RGB外接針腳，灰色為5V 3pin ARGB外接針腳
▼ATX24P接頭左邊是第一組USB3.2 Gen1 Type-A前置擴充埠(F_USB3_1_2)
▼主機板提供2個PCIe x16及1個PCIe x1擴充槽，最右側PCIe x16擴充槽外部加裝STEEL SLOT Gen4強化金屬護罩，提供額外加強定位點，可以妥善固定體積與重量較大的顯卡，同時確保傳輸信號穩定。最右側PCIe x16擴充槽與右下的Hyper M.2(M2_1)插槽由CPU提供PCIe 4.0/3.0直連，Hyper M.2支援2280尺寸規格的SSD。最左側PCIe x16(x4模式)擴充槽、左上PCIe x1擴充槽與左下M.2 Key E插槽由B550晶片組提供PCIe通道。M.2 Key E插槽可安裝2230尺寸規格Wi-Fi/BT模組。Nuvoton NCT6796D-R LPC/eSPI Super IO主要用於連接低速IO裝置、監控硬體溫度/風扇轉速/電壓、控制風扇轉速
▼ASRock B550M PRO4具備6個SATA3埠，其中2個採直立連接器，4個採臥式連接器，最左邊的SATA 5/SATA 6與M2_2共用通道，兩者只能擇一使用
▼左上的ASRock開機狀態檢查(PSC)除錯指示燈有4顆LED，分別指示BOOT/VGA/DRAM/CPU狀態。CHA_FAN4/WP插針下方有第二組USB3.2 Gen1 Type-A前置擴充埠(F_USB3_3_4)。晶片組散熱片旁的M2_2插槽支援2280尺寸規格，由B550晶片組提供PCIe 3.0 x2或SATA3，M2_2未配置散熱片
▼AMD B550晶片組，左下方為NXP CBTL04083B四通道切換器，負責SATA3_5_6與M2_2之間信號切換
▼晶片組散熱片使用彈簧塑膠固定pin壓在主機板晶片組上，背面有導熱墊，可協助發散晶片組熱量
▼左上為Realtek ALC1200 7.1聲道高傳真音效音源編碼解碼器，音效區電路區域有內層屏蔽隔離及左右聲道分層走線設計。中上為Nuvoton NUC121ZC2微控制器，負責控制2個ARGB、2個RGB外接針腳及其他RGB燈效組件控制。右上為Realtek RT8111H乙太網路控制器，提供10/100/1000Mbps有線網路連線。左下白色為12V 4pin RGB外接針腳，灰色為5V 3pin ARGB外接針腳
▼音效耦合電容採用五顆ELNA電解電容
▼鋁合金材質M.2 ARMOR後面有導熱貼，使用前要先撕除藍色膠膜
以下介紹ASRock B550M PRO4的UEFI設定、隨附應用程式
UEFI設定畫面鍵盤操作說明：
”←”/”→”：選擇功能表列上的選項
”↑”/”↓”：上下移動游標選擇項目
”Enter”：進入子畫面
“+”/”-“：變更選取項目的選項
“Tab”：切換至下一個功能
“PGUP”：前往上一頁
”PGDN”：前往下一頁
“HOME”：前往畫面最上方
“END”：前往畫面最下方
”F1”：顯示一般說明畫面
“F7”：捨棄變更並結束設定公用程式
“F9”：在所有設定中，載入最佳預設設定值
”F10”：儲存變更並結束設定公用程式
”F12”：列印畫面
“ESC”：跳至結束畫面或結束目前的畫面
除了使用鍵盤操作外，也可以使用滑鼠進行操作
▼主畫面
進入UEFI設定畫面時出現的首頁，也會顯示目前UEFI BIOS版本、處理器類型、頻率、微碼、記憶體總容量、各記憶體插槽安裝模組容量及速度
▼任何畫面下用滑鼠點選右下角時間左邊的”English”按鈕，可設定顯示語言，預設為英文
▼任何畫面下用滑鼠點選右下角日期時間，可設定系統日期與時間
▼OC Tweaker畫面
在OC Tweaker畫面中可設定手動超頻功能
超頻模式(匯流排速度)：選擇Manual手動模式後可調整BCLK，調整BCLK時PCIe、SATA和USB匯流排頻率也會跟著改變
CPU頻率與電壓(VID)變更：選擇Manual手動模式後可調整倍頻及電壓
SoC/Uncore超頻模式：選擇Enable後可調整SoC/Uncore超頻電壓(VID)選項
SoC/Uncore超頻電壓(VID)：選擇Manual手動模式後可調整SoC/非核心電壓(VDD_SOC)來支援記憶體及Infinity Fabric超頻
CLDO VDDP電壓控制：VDDP是SoC上DDR4實體層(PHY)的電壓
CLDO VDDG CCD電壓控制：VDDG CCD為內部CCD的Infinity Fabric匯流排電壓
CLDO VDDG IOD電壓控制：VDDG IOD為內部cIOD的Infinity Fabric匯流排電壓
DRAM資訊：顯示各插槽DDR4記憶體模組的SPD資訊
載入XMP設定：若是記憶體具備XMP紀錄檔，可以透過此功能快速載入參數
DRAM頻率：若選擇”Auto”(自動)，主機板將偵測記憶體模組SPD並自動指派適合的頻率，選擇手動模式可以調整記憶體頻率
DRAM電壓：選擇手動模式可調整DRAM電壓
Infinity Fabric頻率和除頻比率：設定Infinity Fabric頻率(FCLK)和除頻比率
▼OC Tweaker\CPU核心(每CCX)，僅可在”超頻模式(匯流排速度)”和”CPU頻率與電壓(VID)變更”這兩項為Auto模式下使用
CPU電壓：此項目用來設置CPU核心電壓(mV)
CCD0
CCX0頻率(MHz)：此項目用來單獨調整CCX0頻率
CCX1頻率(MHz)：此項目用來單獨調整CCX1頻率
CCD1
CCX0頻率(MHz)：此項目用來單獨調整CCX0頻率
CCX1頻率(MHz)：此項目用來單獨調整CCX1頻率
▼OC Tweaker\記憶體資訊，可顯示各插槽DDR4記憶體模組的SPD資訊
▼載入XMP設定，若是記憶體具備XMP紀錄檔，可以透過此功能快速載入參數
▼OC Tweaker\DRAM Timing Configuration(記憶體時序設置)，可設置詳細的記憶體時序參數
▼OC Tweaker\DRAM Timing Configuration\Data Bus Configuration(記憶體時序設置/資料匯流排設置)，可設置詳細的資料匯流排參數
▼OC Tweaker\DRAM Timing Configuration\CAD Bus Configuration(記憶體時序設置/CAD匯流排設置)，可設置詳細的CAD匯流排參數
▼OC Tweaker\外部電壓設置與負載線校正
CPU核心/快取電壓：設定CPU核心/快取電壓(自動/偏移模式/固定模式)
CPU核心/快取電壓負載線校正：調整負載線以防止CPU核心/快取電壓在重載時壓降，可設定Auto、Level1至5，Level 1壓降最少，Level 5壓降最大
CPU VDDCR_SOC電壓：設定VDDCR_SOC電壓(自動/偏移模式/固定模式)
CPU VDDCR_SOC電壓負載線校正：調整負載線以防止CPU VDDCR_SOC電壓在重載時壓降，可設定Auto、Level1至5，Level 1壓降最少，Level 5壓降最大
VPPM：設定VPPM電壓
CPU VDD 1.8V電壓：設定CPU VDD 1.8V的電壓
▼OC Tweaker設定檔管理，內部有10個設定檔儲存空間
儲存使用者預設值：鍵入設定檔名稱，然後按”Enter”後將目前設定儲存為使用者預設值
載入使用者預設值：載入先前儲存的使用者預設值
將使用者預設值儲存至磁碟：將目前使用者預設值儲存至USB隨身碟
從磁碟載入使用者預設值：從USB隨身碟載入先前儲存的使用者預設值
▼進階畫面
可以設定下列項目：CPU Configuration(CPU設定)、PCI Configuration(PCI設定)、Onboard Devices Configuration(內建裝置設定)、Storage Configuration(儲存設定)、ACPI Configuration(ACPI 電源管理設定)、Super IO Configuration(Super IO設定)、Trusted Computing(可信賴運算)、AMD PBS、AMD Overclocking(AMD超頻功能)及AMD CBS
進入時啟動頁面：進入UEFI設定公用程式時，預設顯示的頁面
Full HD UEFI：選取”Auto(自動)”時，若螢幕支援Full HD解析度，解析度會設為1920x1080。若螢幕不支援Full HD解析度，則會設為1024 x 768。選取”Disabled(關閉)”時，解析度將固定在1024x768
▼CPU設定，上方會顯示處理器詳細資訊
PSS支援：此項目可用於開啟或關閉產生ACPI的_PPC、_PSS與_PCT物件(與省電功能有關)
NX模式：此項目可用於開啟或關閉NX模式(與安全功能有關)
SVM(安全虛擬機器)模式：當此項目設為”Enabled(開啟)”時，VMM(Virtual Machine Architecture虛擬機器架構)可以利用AMD-V提供的額外硬體性能
SMT模式：此項目可用於停用對稱多執行緒(例如6C12T會變成6C6T)。若要重新啟用SMT，需要在選擇’自動”後關閉電源再開啟。停用SMT 的系統不支援S3
AMD fTPM切換：可切換AMD CPU fTPM(Firmware Trusted Platform Module)、Route to SPI TPM(主機板TPM)或是關閉
▼PCI設定
SR-IOV支援：若安裝支援SR-IOV功能的PCIe 裝置，可啟用/停用SR-IOV(Single Root IO Virtualization)
▼內建設備設定
在S5中開啟LED：在ACPI S5狀態下開啟/關閉LED
回復內建LED預設值：回復內建RGB LED設定預設值
RGB LED開啟/關閉：開啟或關閉RGB LED
板載HD音訊：啟用/停用板載HD音訊
前置面板音訊：啟用/停用前置面板HD音訊，以及設定前置面板為HD/AC97
還原停電前狀態：選擇’Power Off(關閉電源)”，在恢復電力後主機電源維持關閉。選擇”Power On(開啟電源)”，在恢復電力後主機電源自動開啟
內建有線網路：開啟或關閉內建有線網路控制器
PS2 Y-Cable：將此選項設置為”Auto(自動)”，插入PS2 Y Cable將自動啟用
▼儲存設定
SATA模式：可選AHCI/RAID模式
SATA熱插拔：此項用來啟用/停用SATA埠的熱插拔功能
下面顯示各SATA連接裝置資訊
▼NVMe設定，可顯示NVMe裝置資訊
▼ACPI 設定
記憶體休眠(Suspend to RAM)：建議選擇自動，以節省ACPI S3的電力
深沈睡眠：設定深沈睡眠模式，在電腦休眠時節省電源
支援使用PS/2鍵盤從S4/S5狀態喚醒：允許由PS/2鍵盤喚醒系統
PCIE裝置電源開啟：設置由PCIE裝置喚醒系統及啟用網路喚醒(Wake On Lan)
RTC定時開機：設置於指定時間下喚醒系統
S5狀態下USB電源供應：若設定為開啟，即使系統處於S5電源狀態下，USB介面仍可為設備供電
▼Super IO設定：設定串列埠位址
▼可信賴運算
安全性裝置支援：啟用即可啟動信賴平台模組(TPM)安全防護(需安裝安全防護硬體)
▼AMD PBS，可用來設定AMD特定功能
PCIe/GFX Lanes Configuration：設置PCIe通道配置
PCIe x16 Bus Interface：設置PCIe版本為Gen4/Gen3/Gen2/Gen1/自動
Data Link Feature Exchange：開啟/關閉PCIe4.0的DL_Feature
NVMe RAID mode：設置NVMe RAID功能
Adjust VddcrVddfull Mode：設置VddcrVdd自動/手動模式
VddcrVddfull_Scale_Current：設置VddcrVdd電流門檻
Adjust VddcrSocfull Mode：設置VddcrSoc自動/手動模式
VddcrSocfull_Scale_Current：設置VddcrSoc電流門檻
▼Advanced\AMD PBS\AMD Firmware Version(AMD韌體版本)，可顯示AGESA(AMD Generic Encapsulated Software Architecture，AMD通用封裝軟體架構)以及其他部分的韌體版本
▼AMD超頻功能設定選單，進入前會顯示警告畫面
▼選擇”Accept(同意)”後，就可進入AMD超頻功能設定選單，有ECO Mode、Precision Boost Overdrive(PBO)、LN2 Mode這3個子選單
DRAM Latency Enhance：開啟/關閉DRAM延遲增強
▼Advanced\AMD Overclocking\ECO Mode
▼Advanced\AMD Overclocking\Precision Boost Overdrive(PBO)
▼Advanced\AMD Overclocking\LN2 Mode
▼AMD CBS，AMD CBS功能表可用來設定特定功能

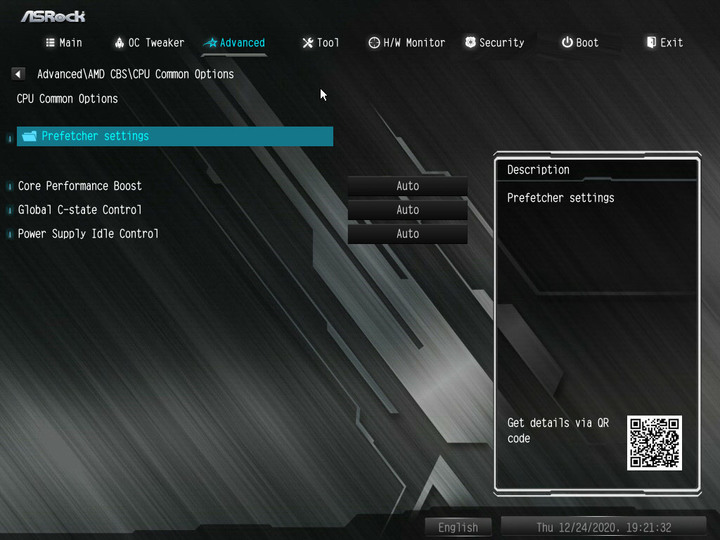

▼Advanced\AMD CBS\CPU Common Options
▼Advanced\AMD CBS\CPU Common Options\Prefetcher settings
▼Advanced\AMD CBS\DF Common Options
▼Advanced\AMD CBS\CPU Common Options\Memory Addressing
▼Advanced\AMD CBS\UMC Common Options

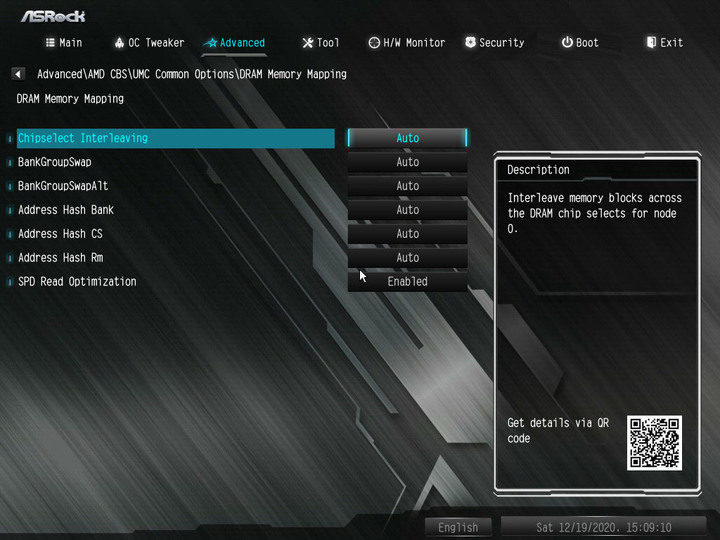

▼Advanced\AMD CBS\UMC Common Options\DRAM Memory Mapping
▼Advanced\AMD CBS\NBIO Common Options
▼Advanced\AMD CBS\NBIO Common Options\SMU Common Options
▼Advanced\AMD CBS\NBIO Common Options\SMU Common Options\NBIO LCLK DPM
▼Advanced\AMD CBS\FCH Common Options
▼Advanced\AMD CBS\FCH Common Options\USB Configuration Options
▼Advanced\AMD CBS\FCH Common Options\USB Configuration Options\XHCIO 2.0 port enable
▼Advanced\AMD CBS\FCH Common Options\USB Configuration Options\XHCIO 3.1 port enable
▼Advanced\AMD CBS\FCH Common Options\USB Configuration Options\MCM USB enable
▼Advanced\AMD CBS\FCH Common Options\Ac Power Loss Options
▼Advanced\AMD CBS\FCH Common Options\I2C Configuration Options
▼Advanced\AMD CBS\FCH Common Options\ESPI Configuration Options
▼Advanced\AMD CBS\FCH Common Options\FCH RAS Options
▼Advanced\AMD CBS\Chipset Common Options
▼Advanced\AMD CBS\Chipset Common Options\SATA Configuration Options
▼Advanced\AMD CBS\Chipset Common Options\USB Configuration Options
▼Advanced\AMD CBS\Chipset Common Options\USB Port Configuration Options
▼Advanced\AMD CBS\Soc Miscellaneous Control
▼工具
RGB LED：可設定RGB LED燈效
Easy RAID Installer：簡易RAID安裝程式，可從隨附光碟複製RAID驅動程式至USB儲存裝置，複製驅動程式後，可將SATA模式改為RAID，便可開始在RAID上安裝作業系統
SSD Secure Erase Tool：執行此工具來安全抹除固態硬碟中的資料(僅清除映像表，速度較快)
NVME Sanitization Tool：執行此工具來徹底清除NVMe固態硬碟中的資料(清除映像表與所有區塊，速度較慢)
Instant Flash：將UEFI公用程式更新檔案儲存在USB儲存裝置中，然後執行Instant Flash就可進行更新
▼RGB LED，可設定燈效模式、速度、亮度，可套用至所有通道，也可將目前設定寫入MCU(微控制器)
▼LED Mode可選燈效模式清單
▼SSD Secure Erase Tool畫面
▼NVME Sanitization Tool畫面
▼硬體狀態監控畫面
可監控系統硬體狀態的資訊，包括CPU溫度、主機板溫度、風扇轉速及電壓
CPU風扇1設定：選擇溫控模式(自訂/靜音/標準/效能/全速模式)
▼風扇設定
CPU_FAN2/WP切換：選擇該通道安裝風扇或水泵
CPU風扇2控制模式：選擇轉速控制為自動偵測、DC模式或PWM模式
CPU風扇2設定：選擇溫控模式(自訂/靜音/標準/效能/全速模式)
CPU風扇2溫控來源：選擇溫控依照CPU溫度還是主機板溫度
CHA_FAN1/WP切換：選擇該通道安裝風扇或水泵
機殼風扇1控制模式：選擇轉速控制為自動偵測、DC模式或PWM模式
機殼風扇1設定：選擇溫控模式(自訂/靜音/標準/效能/全速模式)
機殼風扇1溫控來源：選擇溫控依照CPU溫度還是主機板溫度
CHA_FAN2/WP切換：選擇該通道安裝風扇或水泵
機殼風扇2控制模式：選擇轉速控制為自動偵測、DC模式或PWM模式
機殼風扇2設定：選擇溫控模式(自訂/靜音/標準/效能/全速模式)
機殼風扇2溫控來源：選擇溫控依照CPU溫度還是主機板溫度
CHA_FAN3/WP切換：選擇該通道安裝風扇或水泵
機殼風扇3控制模式：選擇轉速控制為自動偵測、DC模式或PWM模式
機殼風扇3設定：選擇溫控模式(自訂/靜音/標準/效能/全速模式)
機殼風扇3溫控來源：選擇溫控依照CPU溫度還是主機板溫度
CHA_FAN4/WP切換：選擇該通道安裝風扇或水泵
機殼風扇4控制模式：選擇轉速控制為自動偵測、DC模式或PWM模式
機殼風扇4設定：選擇溫控模式(自訂/靜音/標準/效能/全速模式)
機殼風扇4溫控來源：選擇溫控依照CPU溫度還是主機板溫度
▼Fan-tastic
調整靜音/標準/效能/全速模式的溫度與風扇轉速百分比曲線圖，溫度參考可選處理器溫度或主機板溫度，可設定個別風扇，也可套用到所有風扇
▼風扇自動調整
可讓系統自動測量不同處理器溫度下對應的風扇轉速百分比，按下”OK”系統將開始自動測量。自動測量結束後，會出現不同處理器溫度對應的風扇轉速百分比，並更新風扇溫控的自訂模式設定
▼安全設定
Supervisor Password：設定或變更管理員密碼。管理員可以變更UEFI設定公用程式中的設定。在此項目中留白並按下”Enter”即可移除密碼
User Password：設定或變更使用者密碼。使用者無法變更UEFI設定公用程式中的設定。在此項目中留白並按下”Enter”即可移除密碼
▼Secure Boot設定選單
▼硬碟密碼設定選單
▼開機設定
開機選項優先權設定：可設定各開機選項優先權所對應裝置名稱
硬碟開機優先權設定：可設定多個硬碟開機優先權排列
USB裝置開機優先權設定：可設定多個USB裝置開機優先權排列
從板載LAN開機：允許由板載有線網路喚醒系統
設定提示逾時：設定等待設定熱鍵(F2/DEL)的秒數
快速開機：啟動快速開機可將電腦的開機時間降至最短(在快速開機模式中將無法從USB儲存裝置開機)
開機後的數字鎖定鍵狀態：選擇系統開機時鍵盤Num Lock是否開啟或關閉
全螢幕標誌：啟用可顯示全螢幕開機標誌，或者停用可顯示正常POST訊息
附件軟體顯示：若已啟用Full Screen Logo(全螢幕標誌)，啟用AddOn ROM Display(附件軟體顯示)時可查看AddOn ROM 訊息或設定AddOn ROM；停用可加快開機速度
▼CSM(相容性支援模組)
CSM：啟用可啟動相容性支援模組
啟動PXE OpROM原則：選擇僅UEFI，執行僅支援UEFI選項的ROM；選擇僅Legacy，執行僅支援舊型選項的ROM；選擇Do not launch(不啟動)不會執行Legacy及UEFI 選項ROM
啟動儲存OpROM原則：選擇僅UEFI，執行僅支援UEFI選項的ROM；選擇僅Legacy，執行僅支援舊型選項的ROM；選擇Do not launch(不啟動)不會執行Legacy及UEFI 選項ROM
▼結束畫面
儲存變更並結束：選擇後將出現”Save configuration changes and exit setup?(是否儲存設定變更並結束設定?)”訊息，選擇”OK”儲存變更並結束UEFI設定公用程式
捨棄變更並結束：選擇後將出現”Discard changes and exit setup?(是否捨棄變更並結束設定?)”訊息，選擇’OK”不儲存任何變更並結束UEFI設定公用程式
捨棄變更：選擇後將出現”Discard changes?(是否捨棄變更?)”訊息，選擇’OK”捨棄所有變更
載入UEFI BIOS預設值：載入所有設置的預設值，也可使用F9鍵操作
隨附軟體介紹：
▼A-Tuning應用程式”運作模式”頁面，可快速切換效能模式/標準模式/省電模式
▼A-Tuning應用程式”OC Tweaker”頁面，可調整CPU/BCLK頻率、電壓設定，也可儲存/載入設定檔、快速鍵功能，最右邊三角形按下去可顯示目前CPU速度
▼A-Tuning應用程式”系統資訊”頁面，可顯示目前CPU速度、BCLK頻率、風扇/溫度/電壓狀況
▼A-Tuning應用程式”Fan-Tastic Tuning”頁面，可顯示目前通道風扇溫度控制曲線，設定由CPU還是MB溫度控制轉速，按下”開始風扇測試”會讓程式自動檢測不同百分比下風扇轉速，達到轉速控制最佳化
▼A-Tuning應用程式”設定”頁面，可設定是否在Windows啟動後自動執行，並顯示目前版本號碼
▼ASRock POLYCHROME SYNC應用程式啟動畫面，會先偵測主機板各RGB控制埠連接及其他相容RGB連動控制硬體
▼ASRock POLYCHROME SYNC應用程式Onboard LED設定畫面，可用通道會顯示出來，例如B550M PRO4總共有RGB_1、RGB_2、ARGB_1、ARGB_2等四個通道，可個別設定，也可所有通道連動
▼若是有安裝相容POLYCHROME SYNC連動控制組件，例如這次裝的ADATA XPG SPECTRIX D50就有支援連動控制，旁邊的DRAM會從反灰點亮，旁邊的鎖鍊圖示按下去後，就可連動同步控制，啟動連動同步控制時，就無法個別設定LED通道及零組件燈光模式，只能從Onboard頁面的Mode下去控制所有RGB的燈光模式
▼Onboard頁面的Mode，可設定RGB燈光模式，有Static/Breathing/Strobe/Cycling/Random/Music/Wave/Spring/Stack/Cram/Scan/Neon/Water/Rainbow等模式可選，也可設定OFF關閉燈光
▼ASRock POLYCHROME SYNC應用程式Component設定畫面，沒有開啟連動時，可進入此頁面單獨設定支援POLYCHROME SYNC硬體裝置的燈光設定，因為ADATA XPG SPECTRIX D50支援POLYCHROME SYNC，所以DRAM項目會從反灰點亮，並可在右邊設定開啟/關閉燈光、顏色以及燈光模式
▼支援的燈光模式，有Static/Breathing/Flashing/ColorCycle/Rainbow/Breathing Rainbow/Comet/Comet Rainbow/Moving Flash/Moving Flash Rainbow/Wave/Glowing YoYo/Starry Night
▼ASRock POLYCHROME SYNC應用程式設定畫面，顯示目前應用程式，設定開機是否自動啟動程式
▼ASRock Live Update & APP Shop應用程式首頁，左邊會出現推薦應用程式，右邊則是廣告輪播
▼上面按鈕選擇”BIOS及驅動程式”，會依照目前主機板型號，連結至官網檢查是否有更新版本，若無更新版本，則會出現”伺服器上無可用更新”的訊息
▼上面按鈕選擇”設定”，可設定應用程式是否隨Windows啟動自動執行、選擇語言、選擇伺服器、指定下載暫存資料夾，左下角顯示應用程式版本
▼點選右上角的”APP Shop更新”，會檢查是否有新版應用程式，若已是最新版本則會顯示”您已有最新版本”訊息
產品規格：
◆處理器：支援AMD AM4插槽Ryzen 3000、4000 G系列和5000系列處理器(不相容AMD Ryzen 5 3400G和Ryzen 3 3200G)
◆處理器供電：8相數位電源設計
◆晶片組：AMD B550
◆記憶體：4個DDR4 DIMM插槽，插槽採用15μ鍍金接針，雙通道配置，適用ECC及non-ECC，un-buffered記憶體模組，最大容量128GB，頻率支援4733+(OC)/4666(OC)/4600(OC)/4533(OC)/4466(OC)/4400(OC)/4333(OC)/4266(OC)/4200(OC)/4133(OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/3600(OC)/3466(OC)/3200/2933/2667/2400/2133，支援極限記憶體設定檔(XMP)記憶體模組
◆BIOS：256Mb AMI UEFI Legal BIOS，支援圖形界面、即插即用、ACPI 5.1喚醒/自動開機(Wake Up Events)、免跳線、SMBIOS 2.3、CPU/CPU VDDCR_SOC/DRAM/VPPM/VTT_DDR Offset/CPU VDD 1.8電壓多重調節
◆內建顯示(依照使用CPU而異)：Ryzen APU整合AMD Radeon HD Vega系列顯示核心，支援DirectX 12及Pixel Shader 5.0，共享記憶體預設2GB(最大16GB)，HDMI 2.1/DisplayPort 1.4/D-Sub三種顯示輸出埠並支援三螢幕同時輸出，支援HDMI 2.1(最大解析度4096x2160@60Hz)，支援DisplayPort 1.4(最大解析度5120x2880@120Hz)，D-Sub最大解析度1920x1200@60Hz，以HDMI 2.1連接相容顯示器可支援HDR(高動態範圍)/自動影音同步/12bpc深色/xvYCC/HBR(High Bit Rate Audio)，HDMI 2.1/DisplayPort 1.4埠支援HDCP 2.3，HDMI 2.1/DisplayPort 1.4埠支援4K Ultra HD(UHD)高畫質播放，支援Microsoft PlayReady
◆音效：Realtek ALC1200 音源編碼解碼器，7.1聲道高傳真音效，支援優質藍光音效，支援內容保護功能、防突波、PCB隔離屏蔽、左右聲道分層走線、Nahimic Audio
◆網路：Realtek RTL8111H PCIE x1 10/100/1000Mb/s網卡，支援網絡喚醒功能(Wake-On-LAN)、防雷擊/防ESD靜電、Energy Efficient Ethernet 802.3az、PXE
◆擴充插槽：2支PCIe x16插槽(PCIE1為Gen4x16(Matisse)/Gen3x16(Renoir)；PCIE3為Gen3x4，支援AMD CrossFireX)、1支PCIe 3.0 x1插槽、1個M.2插槽(Key E，支援2230尺寸規格Wi-Fi/BT模組)
◆儲存：6個SATA3 6.0Gb/s連接埠，支援RAID(RAID 0/RAID 1/RAID 10)、NCQ、AHCI和Hot Plug、1個Hyper M.2插槽(M2_1)，支援M Key 2280尺寸規格M.2 Gen4x4(Matisse)/Gen3x4(Renoir) NVMe、1個M.2插槽(M2_2)，支援M Key 2280尺寸規格M.2 Gen3x2 NVMe與M.2 SATA3 6.0Gb/s(M2_2與SATA3_5_6共享通道，其中一個被使用則另一個將會停用)
◆主機板接頭：1個COM埠接針、1個SPI TPM接針、1個電源LED/揚聲器接針、2個RGB LED接針(最大12V/3A，36W LED燈條)、2個ARGB LED接針(最大5V/3A，15W LED燈條)、1個CPU風扇4pin連接埠，最大12V/1A，12W、1個CPU/水泵風扇4pin接針(自動偵測3pin/4pin，智慧風扇速度控制)，最大12V/2A，24W、4個機殼/水泵風扇4pin接針(自動偵測3pin/4pin，智慧風扇速度控制)，最大12V/2A，24W、1個ATX 24P電源埠、1個EPS 8P電源埠、1個前置HD Audio連接埠、2個USB2.0接針(4個USB2.0埠)(支援ESD靜電保護)、2個USB3.2 Gen1接針(4個USB3.2 Gen1埠)(支援ESD靜電保護)
◆後背板輸出/入埠：SMA天線連接器、1個PS/2鍵盤/滑鼠埠、1個D-Sub埠、1個HDMI埠、1個DisplayPort 1.4、1個USB3.2 Gen2 Type-A埠(10Gb/s)(支援ESD靜電保護)、1個USB3.2 Gen2 Type-C埠(10Gb/s)(支援ESD靜電保護)、4個USB3.2 Gen1埠(由ASMedia ASM1074集線器IC提供)(支援ESD靜電保護)、2個USB2.0埠(支援ESD靜電保護)、1個RJ-45網路埠帶LED指示燈(ACT/LINK LED和SPEED LED)、3個HD音訊插孔(線性輸入/前置揚聲器/麥克風)
◆溫度檢測：CPU、主機板
◆風扇轉速計：CPU、CPU/水泵、機殼/水泵風扇
◆靜音風扇(依據CPU/主機板溫度自動調整風扇轉速)：CPU、CPU/水泵、機殼/水泵風扇
◆風扇多速控制：CPU、CPU/水泵、機殼/水泵風扇
◆電壓即時監控：+12V/+5V/+3.3V/CPU核心/CPU VDDCR_SOC/DRAM/VPPM/1.05V_PROM_S5/+1.8V/VDDP
◆規格：Micro ATX規格9.6x9.6in, 24.4x24.4cm
◆作業系統：支援Microsoft Windows 10 64-bit
◆認證：FCC/CE，支援ErP/EuP(需要搭配支援ErP/EuP的電源供應器)
報告完畢，謝謝收看
