[H57主機板開箱測試]華碩新一代P7H57D-V EVO入手體驗

INTEL最近的H55、H57晶片組用來搭配LGA1156新腳位i5 6系列以及i3 CPU，讓人體驗到CPU內建GPU的全新感受。目前可以看到各家主機板陸續於市面上鋪貨。以INTEL網站上的規格比較，H57支援的硬體規格比H55多一些，包括Braidwood技術、RAID 0/1/5/10、多2組USB 2.0、多2組PCI Express 2.0 (2.5 GT/s) Port，主機版價格也就因此較貴。

趁著領到年終，也搭著熱潮入手一片ASUS P7H57D-V EVO主機板，順便拿了一顆I7 870來用，因此促成這次的開箱文。其實，過年前忙一堆雜事，到現在才終於完成。

P7H57D-V EVO採用日製固態電容，相關電源迴路設計為CPU是12 Hybrid Phase以及記憶體2相供電。提供4組DDR3 DIMM，最高可以安裝16GB總記憶體容量，支援2133(O.C方式)/1600/1333/1066 MHz記憶體速度。各式介面卡插槽配置部分，2組PCI-E 2.0 X16 (執行CF&SLI為X8)、3組PCI-E X1 (白為2.5Gb/s，藍色為5Gb/s)、2組PCI槽。內建各式儲存裝置連接孔有12組USB2.0、2組USB3.0、2組SATA3、6組SATA2及1組IDE。

P7H57D-V EVO支援Q-DESIGN、EPU、T.Probe、Mem OK!、Turbo V EVO（自動調教強化平台效能）、T.Probe（主動式監控並調整MOS負載）等技術。另一項重要特點是Q-LED功能，主機板分為4大區塊，使用者可以快速由每一區塊LED燈號亮起與否，來簡單判定故障區域，偵測順序分別為CPU、DRAM、VGA、BOOT DEVICE、系統(紅色LED燈號全滅)。

▼ 華碩P7H57D-V EVO入手。

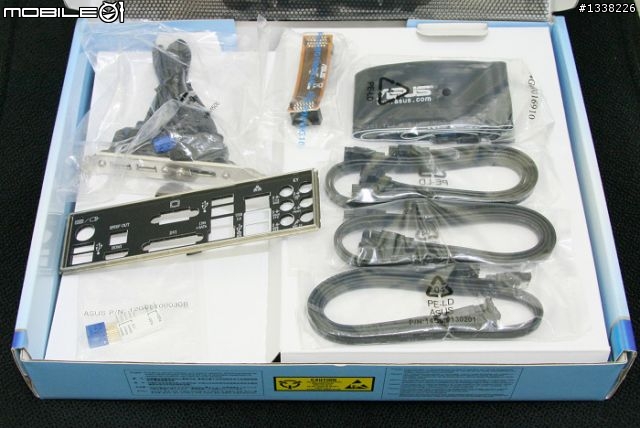

▼ 配件一覽。


▼ 裝上I7 870的P7H57D-V EVO。

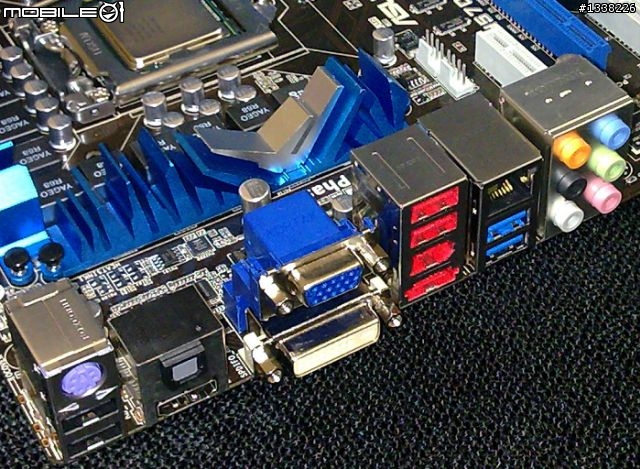

▼ 背部IO，裝上I5 6系列、I3 CPU就能使用HDMI、DVI、D-SUB。網路埠下方式USB3.0孔。（水藍色）

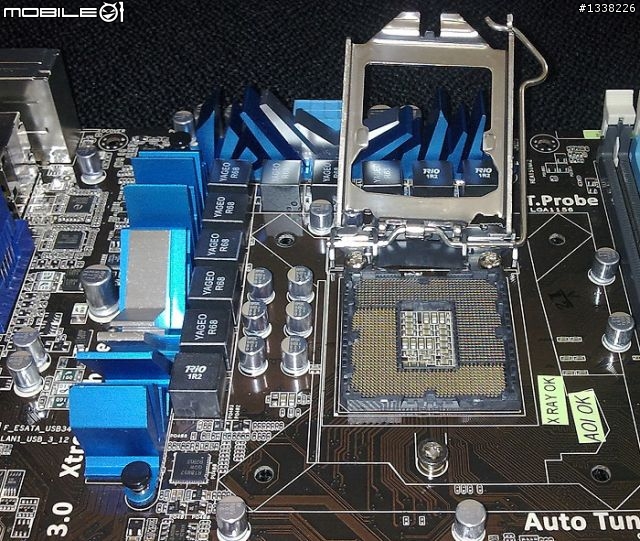

▼ LGA 1156腳座一覽。


▼ 12 Hybrid Phase (8+3 相 x T.Probe)設計。MOS加上散熱片加強散熱，CPU旁邊的 12V採用8PIN輸入插座。


▼ 華碩獨家MEMOK!按鈕。


▼ RT8857北橋PWM 控制晶片，是一顆支援4/3/2/1-Phase PWM Controller。CPU核心8 相，由這顆PWM晶片和EPU晶片控制。


▼ Marvell 88SE9123 SATA 6Gb/s控制器。

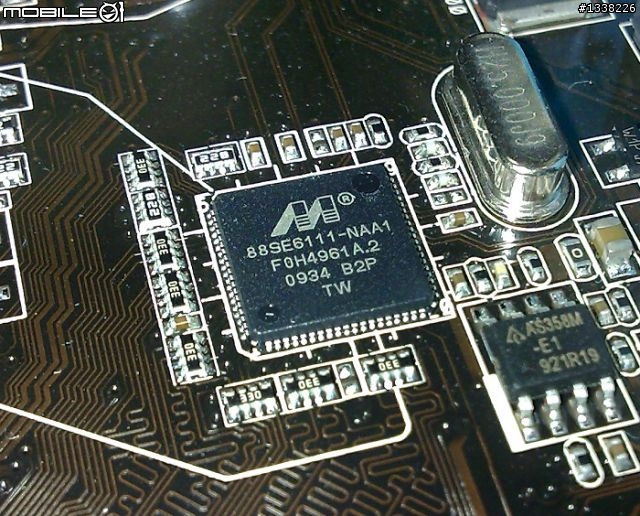

▼ Marvell 88SE6111可連結1個 SATAII 裝置、連結 2 個 Ultra ATA 裝置。背版的eSATA埠是由這顆晶片提供。


▼ TURBO V晶片。


▼ NEC D720200F1 USB3.0橋接晶片。

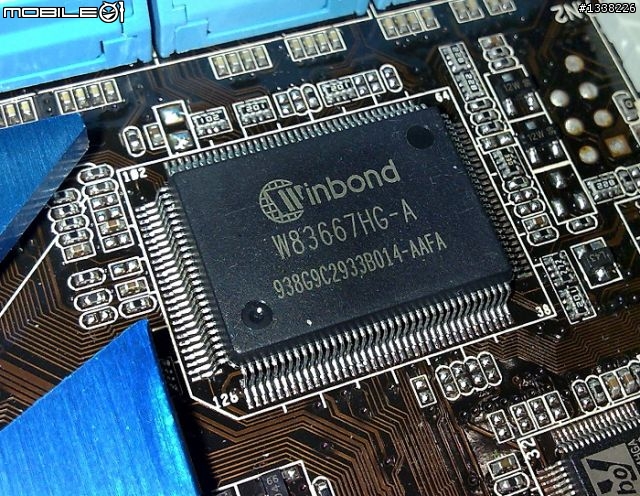

▼ 華邦電子輸出輸入控制晶片 – W83667HG。


▼ Clockgen：ICS 9LPRS140CKLF。


▼ 網路晶片採用REALTEK 8112L。


▼ 採用ALC889的音效Codec。


▼ 1394晶片：VIA的VT6308P。


▼ PLX PEX8608橋接晶片整合四條PCI-Express x1通道，成為兩條5GT/s傳輸速率的通道。提供給Marvell 88SE9123晶片使用。


▼ EPU晶片，控制電源相位變化。


▼ HDMI轉DVI輸出P13VDP晶片。


▼ ASM1442晶片提供HDMI/DVI訊號轉換。


※BIOS選單：列出重要設定頁面。
▼ 系統資訊。

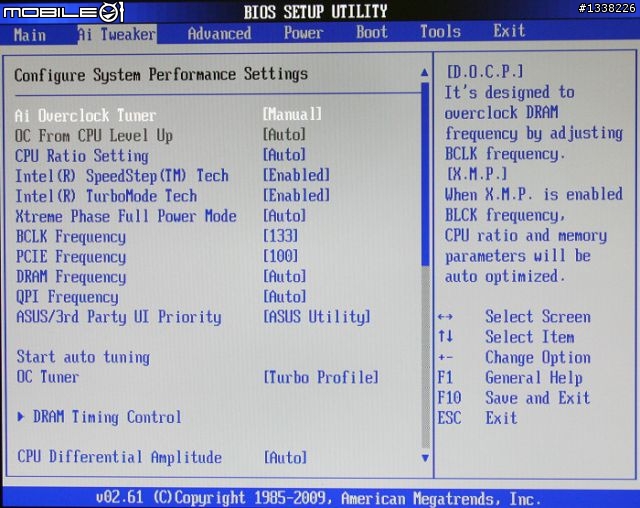

▼ AI Tweaker設定選單。


▼ DDR3記憶體速度設定。

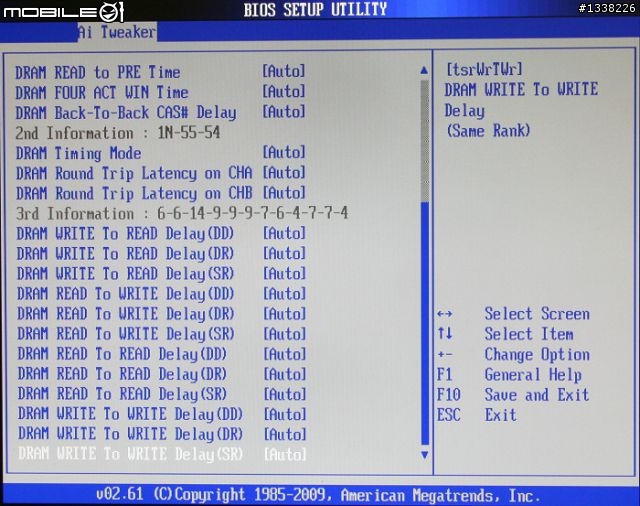

▼ 記憶體相關參數、工作時序細部設定。




▼ 電壓設定

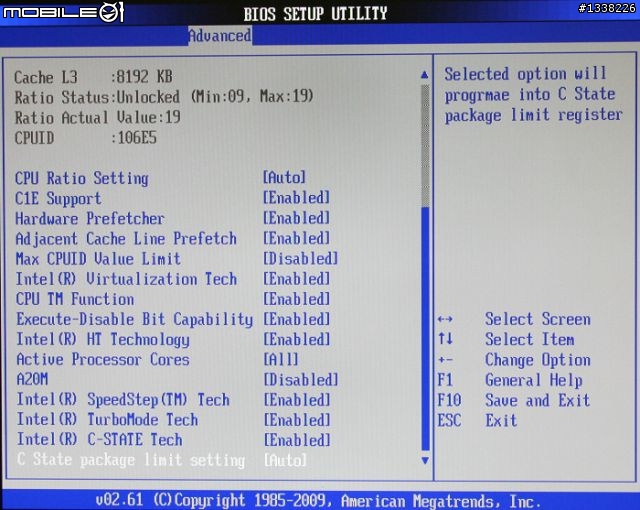

▼ CPU功能進階設定

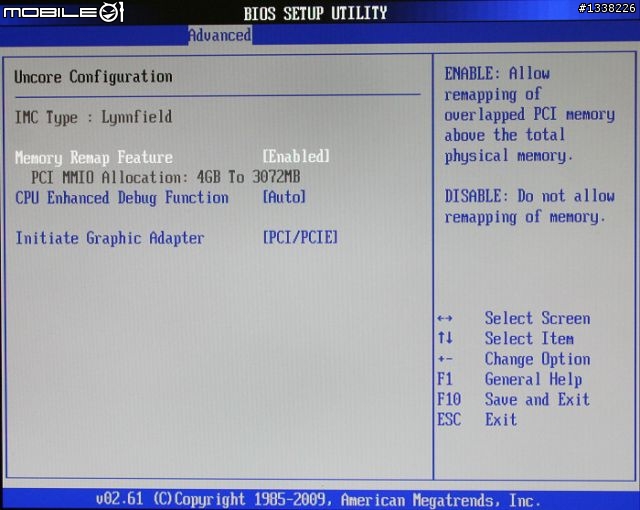

▼ Uncore選單。安裝IGPU時，這裡可以設定GPU時脈、視訊記憶體容量。


▼ 內建晶片選單，這裡可以啟用SATA 6 Gb/s晶片功能。

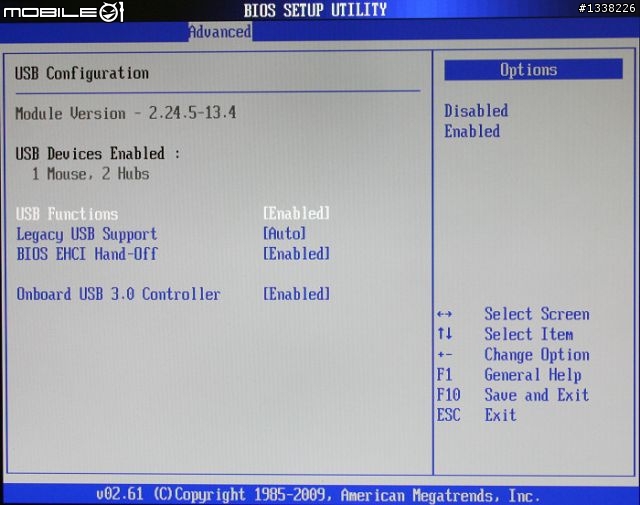

▼ USB功能設定選單，這裡可以選擇啟動USB3.0晶片。


▼ 硬體監控與各散熱風扇轉速設定頁面。


▼ ASUS獨家工具選單。


※測試上菜：
簡述這次的測試硬體規格：
CPU：INTEL I7 870 (2.93G,L3:8M)，Turbo BOOT開啟
Memory：Kingston DDR3-1066 2GX2
HDD：Seagate 7200.11 ST31000340AS
VGA：AMD HD 4770
Driver Version：ATI Catalyst 10.1
Display：1920 X 1200
System：Windows 7 Ultimate 32-bit

▼ GPU-Z 0.3.8顯示資訊。

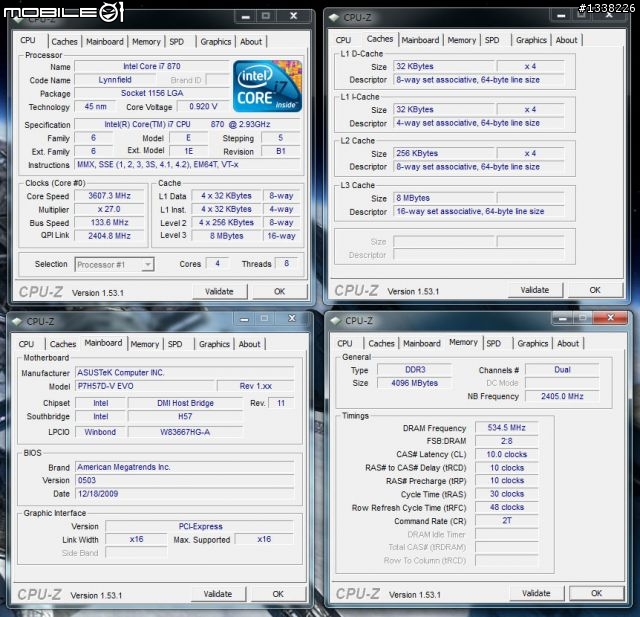

▼ CPU-Z 1.53.3顯示資訊。


▼ I7 870有4核心、4個超執行緒。在工作管理員上可以看見8個CPU使用記錄。


▼ 測試CPU性能的各項軟體。底下把個別軟體的測試截圖列出。


▼ NuclearMC軟體測試


▼ wPrime V2.0：1024M。

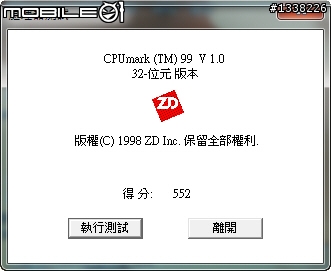

▼ CPU MARK99。


▼ Fritz Chess Benchmark。


▼ Super Pi V1.6：1M。


▼ 3D性能、硬碟效能等測試一覽。底下把個別軟體的測試截圖列出。


▼ 3DMark Vantage（v1.01 Patch）。


▼ EVEREST_Ultimate Edition_V5.30.1977 Beta：Cache & Memory Benchmark。


▼ DirectCompute Benchmark V0.25。


▼ CrystalDiskMark 3.0。


▼ CINBENCH R10。


▼ 跑個街頭霸王4測試。1920 X 1200模式。


▼ 遊戲特效。


▼ 平均有92.33 FPS。


這次沒有用上SATA 6 Gb/s硬碟以及USB 3.0裝置算是較為可惜，待小弟日後補足銀彈，再來測試這兩部分效能。而且P7H57D-V EVO支援的超頻調整項目相當豐富，小弟還要花些時間來探探手上I7 870的超頻實力，這次就先奉上基本效能吧！希望也提供給其他鄉民在最近選購H57主機板的參考。
