華擎 Z170M itx/ac 隨便開箱+超頻

各位好,

想為我的小主機升級,
但是看了看,Z170晶片組itx主機板都超貴!
有的款式台灣也不賣,只好轉向強國啥都有的淘寶。
發現華擎有款Z170M itx/ac,在天貓旗艦店只賣864人民幣,約台幣4000出頭,重點是IO什麼的看似也不差,就在賭一回了。


不過最近運氣差,包裹在上海卡了好幾天才寄到台灣...

以下是外盒照片:

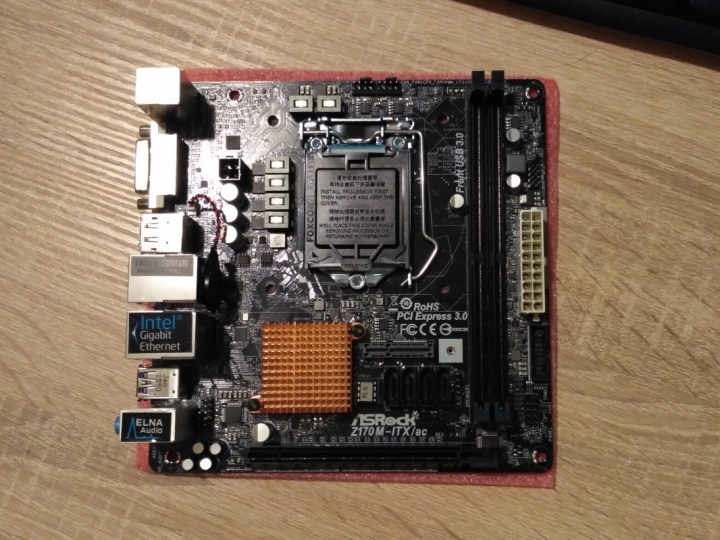

主機板正面照:

可以看到該有的都有,不過無線網卡/msata的插槽超內側,sata插槽也是...
這樣如果插上無線網卡或是mSATA SSD,很有可能擋住大型塔散...
最奇怪的設計之一。

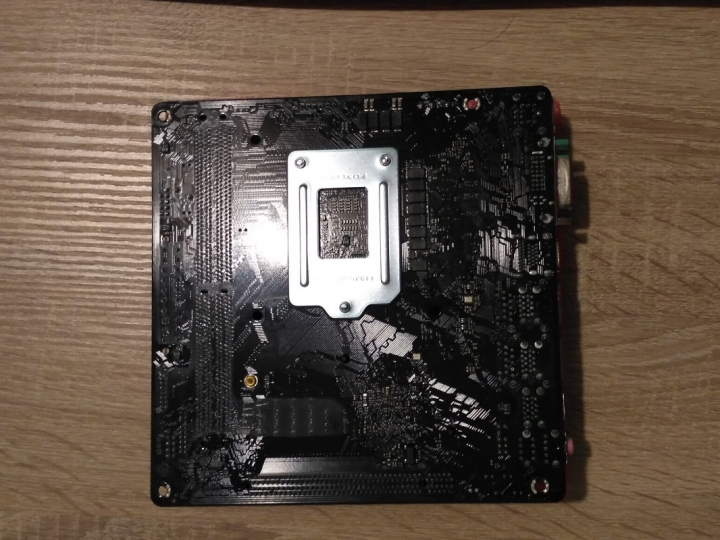

主機板背面照:

背部沒有額外IO。

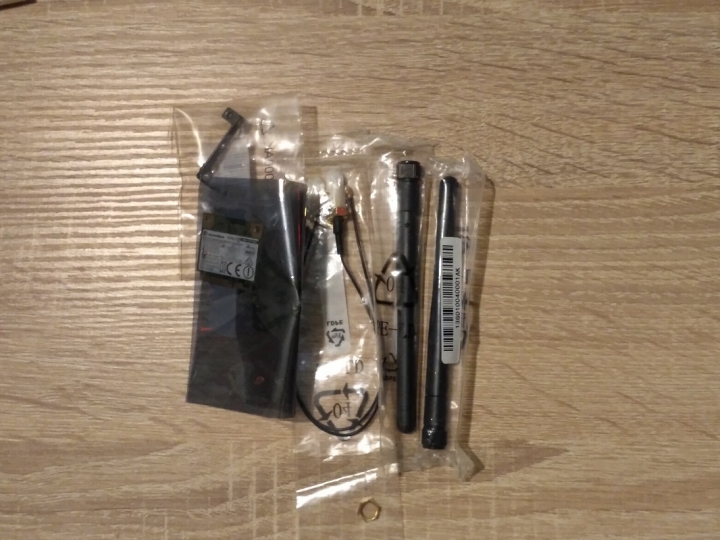

配件,其中的無線網卡和天線兩隻:

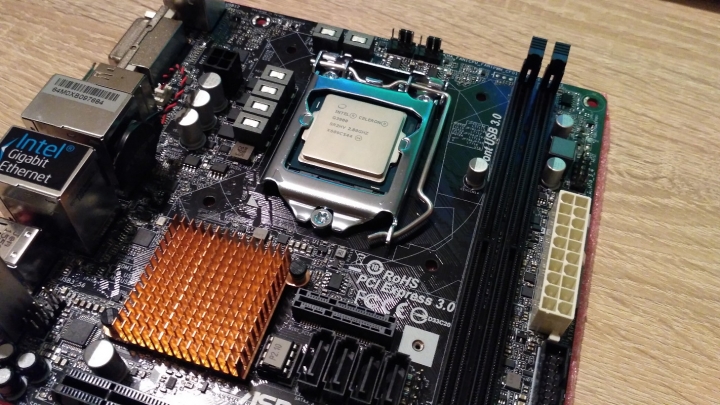

CPU還沒到,就先裝上手邊的備援G3900:


首先裸測看看。
可以發現,ATX的接頭變成只有20pin。

感覺怪怪的但是想想也合理。現今主機規格,最累贅的就是這ATX電源插槽了...
迷你世代還沒研發新的規格能取代真是不太合理。

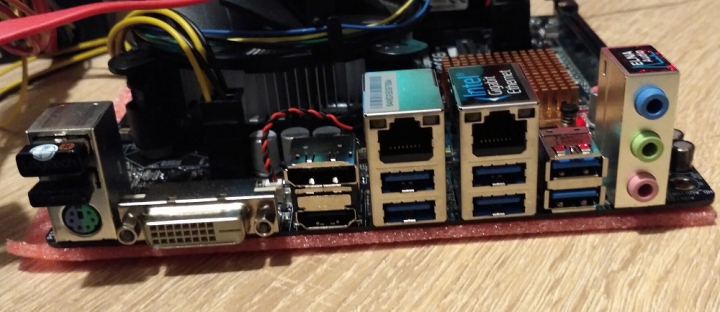

背後的IO部分。

可以看到有八個USB(兩個已插上無線鍵鼠),三個顯示輸出,兩個乙太網路孔。

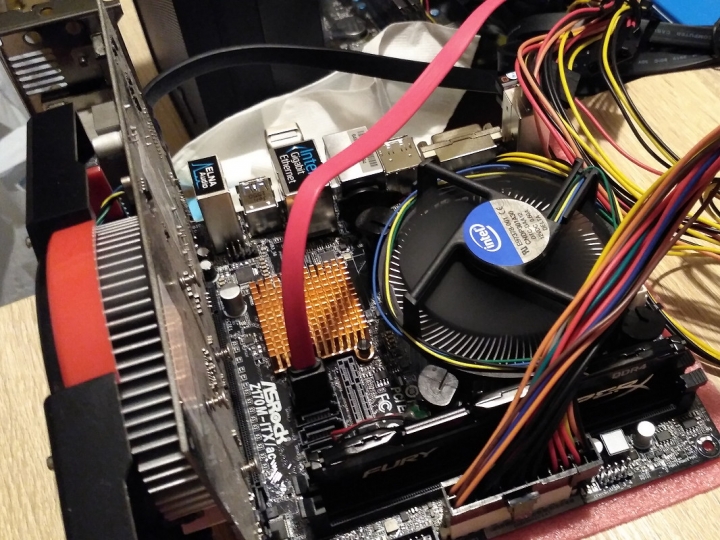

上機!
配備:
子龍 GT640
金士頓 DDR4-2133 8GB
OCZ ARC 100


也不知道要測什麼,就降刷BIOS之後來超頻吧XD

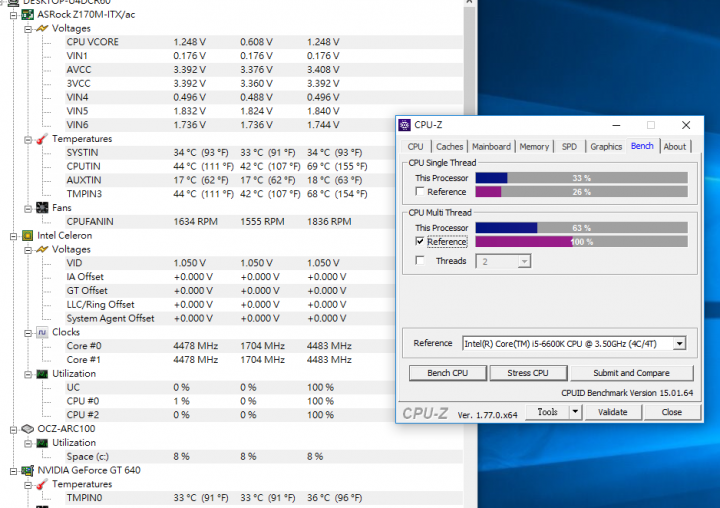

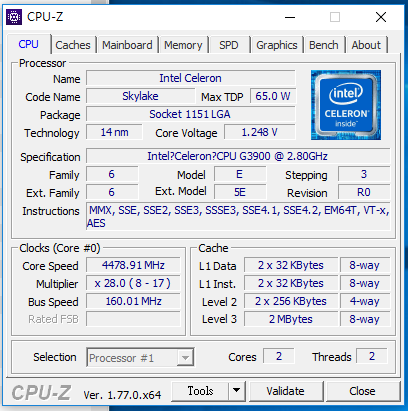

G3900先大概抓了1.25V電壓,外頻拉到160,變成4.48G


稍微跑個分,可以看到大概有i5-6600k的六成水準。

今天的天氣,在原廠風扇下,待機也40幾度,燒機最高溫69度,效果還算不賴!
效能整體上也提高不少,畢竟隨便超就提升了60%...


感想:
這片其實還算蠻超值的,就是H170M itx/ac的布局,升級晶片組而來,直接就有三網卡,還能超頻!該有的應該都有了。
南橋的散熱片摸起來也不怎麼熱。
可是沒m.2就是有點遺憾...

優點:
便宜的Z170 itx規格
降BIOS能超外頻
三網卡
三顯示輸出頭

缺點:
mSata插槽位置不良
沒m.2插槽
PCI-E扣具要用撥動的
每個中國人心中都有個小小中宣部XDD
更新一下資訊:
目前G3900可以外頻165 @1.31V,不想再拉高了。
然後最新版的BIOS也可以超,

唯一缺點就是美光雙通道的記憶體還是不太相容...
