近期想要購買一個M.2 SSD來當系統碟，但看到主機板的PCI-E有點疑問
SATA3 理論值是6 Gbit/s = 600 MB/s
若是購買M.2會走向PCIe或SATA其中一個通道
個人是偏好PCIe
個人主板是Asus H97 Pro-Gamer
https://www.asus.com/tw/Motherboards/H97PRO_GAMER/specifications/

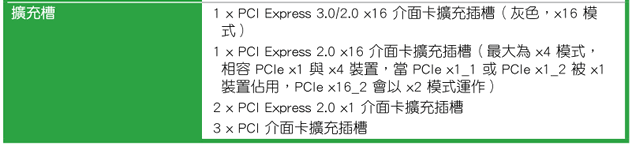

以規格來看
1 x PCIe 3.0/2.0 x16 (x16 mode, 灰色)
1 x PCIe 2.0 x16 (max at x4 mode, 黑色) *1
2 x PCIe x1
3 x PCI
這邊很明確註記PCIe各個Version

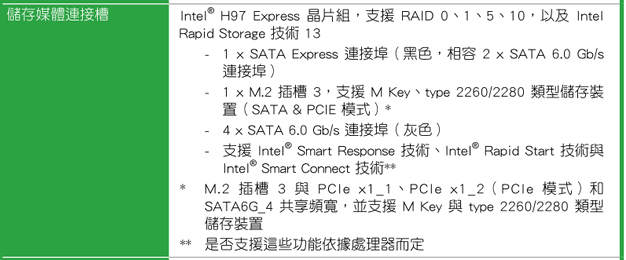

若是以官網來看，應該是使用M.2(PCIe)會占用兩個PCIe x1
PCIe x1的速率則為2.5 GT/s = 250 MB/s
使用兩個PCIe x1，速率為5 GT/s = 500 MB/s
這樣看起來比我單接SATA的速率還低
不過Intel H97 Chipset是這樣標記
https://ark.intel.com/zh-tw/products/82010/Intel-H97-Chipset
PCI Express 修訂版 2.0
這代表應該PCH支援PCIe都是2.0 Version是嗎?
感謝各位大大的解答
個人積分：616分
文章編號：67599575
fonzae wrote:
近期想要購買一個M...(恕刪)
Z97那年代的主機板因為剛開始推廣M.2所以很多東西沒有標示很清楚 一般人也不了解
H97/Z97的M.2最快只有PCIe 2.0 x2的頻寬也就是1000MB/s=1GB/s
1 x PCIe 2.0 x16 (max at x4 mode, 黑色) 則是有2000MB/s=2GB/s的頻寬
使用轉接卡或裝PCIe 3.0 x4 M.2 SSD實測都有1300MB/s=1.3GB/s
如果用CPU內顯,SSD想要全速那就裝在1 x PCIe 3.0/2.0 x16 (x16 mode, 灰色) 這樣可以跑到3.2~3.5GB/s
我的建議是舊的平台你也不是拿來幹啥事情 也不能幹什麼事 乾脆用SATA SSD就好便宜好用
真的有需要大量IO那才去換平台裝Hyper card+8隻PCIe 3.0 x4 M.2 SSD組RAID0
不過有跑分病跟換換病的人來說 人爽就好
