各板廠合作夥伴也紛紛同時發布一大票的H370+B360主板
至於在台灣通路主機板主打性價比+一年換新的華擎
定位高階以太極為主，而入門裝機路線則以Pro4系列來擔任
不論在AMD或者Intel的產品線Pro4系列，都扮演著性價比還不錯的裝機路線等級主機板
而 H370跟 B360 晶片組差別在於PCIe 3.0的Lane數(20vs12)
還有USB數量支援度不同以外，最重要的就是
Intel Rapid Storage Technology (IRST) 磁碟陣列RAID功能的差異化
對於習慣使用RAID在SSD或者HDD傳統磁碟機上的使用者
H370所能提供的RAID算是在實用級重要的功能了
本次開箱測試主角︰
H370 Pro4 ATX + Intel 545s + i7 8700 盒裝正式版
![[開箱] 低調風用料規格實在 ASRock 華擎 H370 Pro4 / Core i7 8700](http://attach.mobile01.com/attach/201804/mobile01-d382ddc6f64a2e72a7ac914613cc8006.jpg)
Core i7 規格資料︰6C12T 基頻3.2Ghz 單核TB4.6 全核4.3 熱功耗65W
![[開箱] 低調風用料規格實在 ASRock 華擎 H370 Pro4 / Core i7 8700](http://attach.mobile01.com/attach/201804/mobile01-c818c1015b77dda65537d574dd423cd9.jpg)
![[開箱] 低調風用料規格實在 ASRock 華擎 H370 Pro4 / Core i7 8700](http://attach.mobile01.com/attach/201804/mobile01-fe251c48c0364d34bd153e8af45ac5c0.jpg)
![[開箱] 低調風用料規格實在 ASRock 華擎 H370 Pro4 / Core i7 8700](http://attach.mobile01.com/attach/201804/mobile01-e6c532398881f402b8c0b3772d85d0a7.jpg)
華擎 H370 Pro4 外包裝，低調樸素路線裝機等級，完全不具備任何發光或者強調GAMING功能
![[開箱] 低調風用料規格實在 ASRock 華擎 H370 Pro4 / Core i7 8700](http://attach.mobile01.com/attach/201804/mobile01-5d65564b1e83b222805a6a4a771c74dd.jpg)
配件簡約路線︰說明書/機殼擋板/SATA排線/M.2固定螺絲
![[開箱] 低調風用料規格實在 ASRock 華擎 H370 Pro4 / Core i7 8700](http://attach.mobile01.com/attach/201804/mobile01-3f5ea35719ff90811bd3f8af3d7754c2.jpg)
![[開箱] 低調風用料規格實在 ASRock 華擎 H370 Pro4 / Core i7 8700](http://attach.mobile01.com/attach/201804/mobile01-cb282e73cdde5d9c358251e2c111d8df.jpg)
H370 Pro4 採用ATX標準尺寸6孔裝機孔，尺寸30.5cmx22.4 cm
![[開箱] 低調風用料規格實在 ASRock 華擎 H370 Pro4 / Core i7 8700](http://attach.mobile01.com/attach/201804/mobile01-11778c2541533aeaa6c0db9223bf2449.jpg)
附屬一片I/O遮罩︰增加些立體感，板載供電採用10相數位
![[開箱] 低調風用料規格實在 ASRock 華擎 H370 Pro4 / Core i7 8700](http://attach.mobile01.com/attach/201804/mobile01-f5d0621e2efcabadf902e0e6e1728d5e.jpg)
配置一顆 Realtek RTD2168 作為VGA控制晶片
![[開箱] 低調風用料規格實在 ASRock 華擎 H370 Pro4 / Core i7 8700](http://attach.mobile01.com/attach/201804/mobile01-e5224c356c1ab4faa01dfc70db1c250b.jpg)
MOSFET採用常見的Sinopower SM4337跟SM4336搭配上下橋配置
![[開箱] 低調風用料規格實在 ASRock 華擎 H370 Pro4 / Core i7 8700](http://attach.mobile01.com/attach/201804/mobile01-959fd486b2864f156a32dc351edf60e0.jpg)
數位供電控制器方案採用 uPI uP9521P
記憶體方面則支援DDR4-2666最大容量16GBx4
![[開箱] 低調風用料規格實在 ASRock 華擎 H370 Pro4 / Core i7 8700](http://attach.mobile01.com/attach/201804/mobile01-755b949082847c57ddd28f0b5280ed24.jpg)
PCI-e 插槽以及M.2頻寬分配
PCI-x16 兩根頻寬 x16+x4 支援AMD交火，三組PCI-E3.0 Flexible
如第三根x1跟第五根x1插卡則第四根的x16頻寬會降為x2
M.2 兩組均可支援Gen3 x4模式，第一根共享頻寬SATA3_5
而第二根則跟SATA0_3共享頻寬，長度支援至22110規格
![[開箱] 低調風用料規格實在 ASRock 華擎 H370 Pro4 / Core i7 8700](http://attach.mobile01.com/attach/201804/mobile01-fd262ac1ed005c119716e6f4df9e4778.jpg)
PCI-e x1 採用Flexible型式，不侷限x1介面的卡
![[開箱] 低調風用料規格實在 ASRock 華擎 H370 Pro4 / Core i7 8700](http://attach.mobile01.com/attach/201804/mobile01-8a9da8d825a5e6ca23d4467172d29c15.jpg)
預留一組M.2 WiFi Key E 可擴充無線網卡
![[開箱] 低調風用料規格實在 ASRock 華擎 H370 Pro4 / Core i7 8700](http://attach.mobile01.com/attach/201804/mobile01-cb5b9e7c2c1fb9a185407526d9c462f7.jpg)
音效規格採用中階的ALC892晶片並搭配ELNA日系音頻電容
![[開箱] 低調風用料規格實在 ASRock 華擎 H370 Pro4 / Core i7 8700](http://attach.mobile01.com/attach/201804/mobile01-ffaa91f57f45aded53863174837204cd.jpg)
板端有預留一組Thunderbol TB的連接針腳可擴充相關的裝置使用
![[開箱] 低調風用料規格實在 ASRock 華擎 H370 Pro4 / Core i7 8700](http://attach.mobile01.com/attach/201804/mobile01-836ea313e6330da34c27ed822f7cee1e.jpg)
慢速I/O針腳則提供了2組的USB2.0還有一組COM1跟兩組USB 3.0Header
![[開箱] 低調風用料規格實在 ASRock 華擎 H370 Pro4 / Core i7 8700](http://attach.mobile01.com/attach/201804/mobile01-70953d8cbc1f2fade647a77d07cf4a3f.jpg)
![[開箱] 低調風用料規格實在 ASRock 華擎 H370 Pro4 / Core i7 8700](http://attach.mobile01.com/attach/201804/mobile01-e5720ac98cb31cadeda62bd3755bd36a.jpg)
H370 PCH散熱片則採用消光銀的樣式
![[開箱] 低調風用料規格實在 ASRock 華擎 H370 Pro4 / Core i7 8700](http://attach.mobile01.com/attach/201804/mobile01-421b21720c147e88f319e43386d0b9c5.jpg)

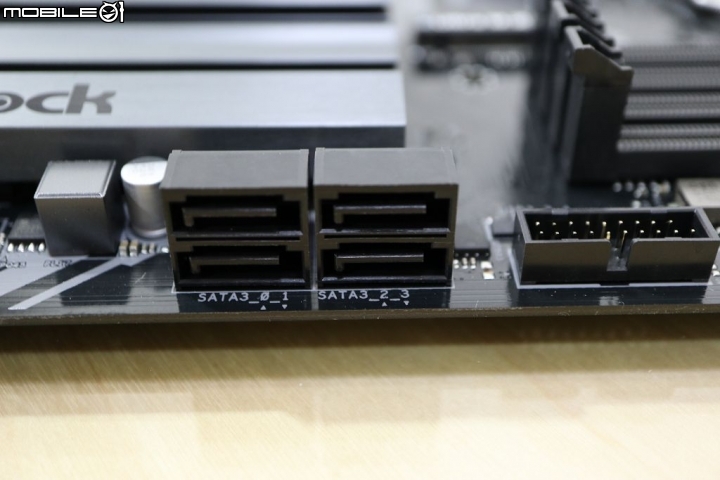

SATA Port由H370提供總數量6組
![[開箱] 低調風用料規格實在 ASRock 華擎 H370 Pro4 / Core i7 8700](http://attach.mobile01.com/attach/201804/mobile01-62b5a2247e2e3f08f5dc1f65f8dd40bb.jpg)
![[開箱] 低調風用料規格實在 ASRock 華擎 H370 Pro4 / Core i7 8700](http://attach.mobile01.com/attach/201804/mobile01-d195fdd66833974cd4b99414f790a5f4.jpg)
NXP L04083B PCI-E 3.0 切換控制晶片
![[開箱] 低調風用料規格實在 ASRock 華擎 H370 Pro4 / Core i7 8700](http://attach.mobile01.com/attach/201804/mobile01-3fb837b4ccb7a8e8146e40d4024293a8.jpg)
以及常見的環控晶片Nuvoton NCT6791D
![[開箱] 低調風用料規格實在 ASRock 華擎 H370 Pro4 / Core i7 8700](http://attach.mobile01.com/attach/201804/mobile01-ef7c20af704de845609672846cf4dadd.jpg)
後I/O輸出分配︰PS/2 一組
顯示數位輸出 DVI+HDMI 以及類比切換VGA共支援三顯
USB2.0兩組搭配 USB3.1 Gen1 兩組 USB 3.1 Gen 2 A+C
網路晶片則為 Intel I219V 無線模組預留天線孔
![[開箱] 低調風用料規格實在 ASRock 華擎 H370 Pro4 / Core i7 8700](http://attach.mobile01.com/attach/201804/mobile01-5938a6930b69fb805989ca1101829088.jpg)
──────────────────────────────
測試環境
Intel Core i7 8700
Intel UHD 630 Graphis
Intel SSD 545s 128G/256GB RAID0
G.SKILL SniperX DDR4-2666 (8Gx2)
效能實際測試分享 & BIOS 介面預覽
進入則為 UEFI 的 EasyMode 簡單明瞭
![[開箱] 低調風用料規格實在 ASRock 華擎 H370 Pro4 / Core i7 8700](http://attach.mobile01.com/attach/201804/mobile01-fbde1652cd58f2a1bc9599cb228826fa.jpg)
因 H 晶片組不支援超頻以及電壓進階調整功能
因此許多選項都沒有支援，不過基礎的調整選項都有提供
![[開箱] 低調風用料規格實在 ASRock 華擎 H370 Pro4 / Core i7 8700](http://attach.mobile01.com/attach/201804/mobile01-ef70c4082bea2a516718d8703c46eabd.jpg)
![[開箱] 低調風用料規格實在 ASRock 華擎 H370 Pro4 / Core i7 8700](http://attach.mobile01.com/attach/201804/mobile01-27ef22fdff476c86788644f18c06dea6.jpg)
以及最重要的 RAID 功能 Intel RST
開啟後就能在BIOS下直接建 RAID 支援0/1/5/10
![[開箱] 低調風用料規格實在 ASRock 華擎 H370 Pro4 / Core i7 8700](http://attach.mobile01.com/attach/201804/mobile01-a253dc6029b73ab4fae6fb14b8e17642.jpg)
![[開箱] 低調風用料規格實在 ASRock 華擎 H370 Pro4 / Core i7 8700](http://attach.mobile01.com/attach/201804/mobile01-ab1c102811acaa63e100b90befd817d2.jpg)
H370 CoffeeLake BIOS 版本 1.0
![[開箱] 低調風用料規格實在 ASRock 華擎 H370 Pro4 / Core i7 8700](http://attach.mobile01.com/attach/201804/mobile01-8fea1c790a8900417324d7457997a222.jpg)
Core i7 8700 官方規格全核TB約4.3Ghz上下
單核可TB至4.6Ghz 視應用程式需求調整
H370 Pro4 偵測帶出為4.4Ghz (CPU-Z 1.84)
![[開箱] 低調風用料規格實在 ASRock 華擎 H370 Pro4 / Core i7 8700](http://attach.mobile01.com/attach/201804/mobile01-3d9662955790e56b9c5ea7139c276e72.jpg)
使用原廠鋁底風扇搭華擎板載監控工具 A-Tuing
偵測待機約43度全速桌面應用約65~67度左右
![[開箱] 低調風用料規格實在 ASRock 華擎 H370 Pro4 / Core i7 8700](http://attach.mobile01.com/attach/201804/mobile01-c1cf60533c1576741f4db30a70134409.jpg)
效能測試參考 Core i7 8700
CPUMark99
![[開箱] 低調風用料規格實在 ASRock 華擎 H370 Pro4 / Core i7 8700](http://attach.mobile01.com/attach/201804/mobile01-8b849e8c335a43182707ac0e89672a49.jpg)
CPU-Z bench
![[開箱] 低調風用料規格實在 ASRock 華擎 H370 Pro4 / Core i7 8700](http://attach.mobile01.com/attach/201804/mobile01-213e8637793270e21956053172bb5e14.jpg)
CINEBENCH
![[開箱] 低調風用料規格實在 ASRock 華擎 H370 Pro4 / Core i7 8700](http://attach.mobile01.com/attach/201804/mobile01-a8147b7e012b681a75b87e12d0e36318.jpg)
SuperPI 32M
![[開箱] 低調風用料規格實在 ASRock 華擎 H370 Pro4 / Core i7 8700](http://attach.mobile01.com/attach/201804/mobile01-e3945d797010f4ccf7c40fab45c584a7.jpg)
PCMark 10
![[開箱] 低調風用料規格實在 ASRock 華擎 H370 Pro4 / Core i7 8700](http://attach.mobile01.com/attach/201804/mobile01-a283b9c8319596d46c0d7cb4f6618428.jpg)
PassMark PerformanceTest CPU
![[開箱] 低調風用料規格實在 ASRock 華擎 H370 Pro4 / Core i7 8700](http://attach.mobile01.com/attach/201804/mobile01-31f05c7de0cd23d5c262b71096017290.jpg)
Intel SSD 545s RAID 0 讀寫效能測試 DiskMark
![[開箱] 低調風用料規格實在 ASRock 華擎 H370 Pro4 / Core i7 8700](http://attach.mobile01.com/attach/201804/mobile01-166f1ef0e1c7332607b822474c1eace1.jpg)
──────────────────────────────
H370 Pro4 & Core i7 8700 實際測試心得
H370 Pro4 外觀上完全低調不會發光的路線適合非光害裝機群
整體提供的用料規格屬於中規中矩的中階等級入門裝機板
而H370跟B360在規格上還是有一定的差距以及分別
除了在I/O擴充能力的分配上，以及重要的IRST軟體RAID功能
適合手邊既有多數的SATA SSD的 或者是注重單機備份習慣 HDD RAID 0+1
在有限預算不需要Z+K板透過軟體RAID方式的軟體類的解決方案
至於Core i7 8700在效能上確實強悍，已經能滿足多數
不需要超頻的一般使用者，安裝在機殼內
只使用原廠鋁底風扇的話還是換個小塔或下吹解熱跟噪音會更順
Ryzen 2 系列也即將解禁，後續會再進行相關的綜合/遊戲跟8代比較一下
