技嘉神鷹 X470 AORUS GAMING 7 WIFI 輕開箱- 贈 BIOS超頻教學

こんばんは、UNIKO's hardware です!!

技嘉神鷹之 X470 AORUS GAMING 7 WIFI主機板 輕開箱、輕測試,今天會來好好講解一下技嘉的 BIOS 操作,X470 的兩大新技術 Precision Boost Overdrive 超頻,以及 StoreMI 磁碟儲存加速,UNIKO 在之前文章都有詳細解釋給大家聽了,可以回去翻看看之前的文章歐(*´ω`)ノ

◀◀◀ 本番スタート ▶▶▶

。外觀介紹

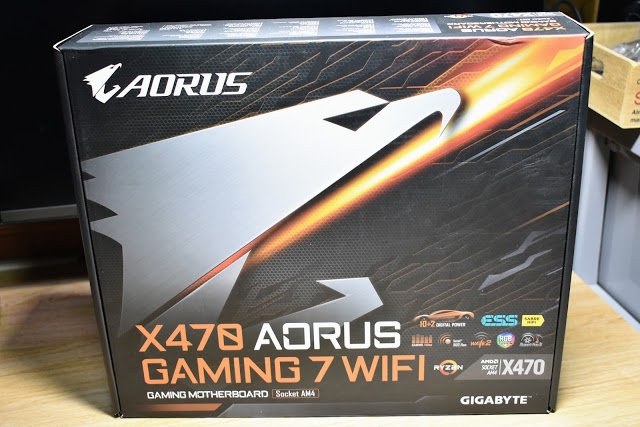

▲外盒正面,神鷹噴火W

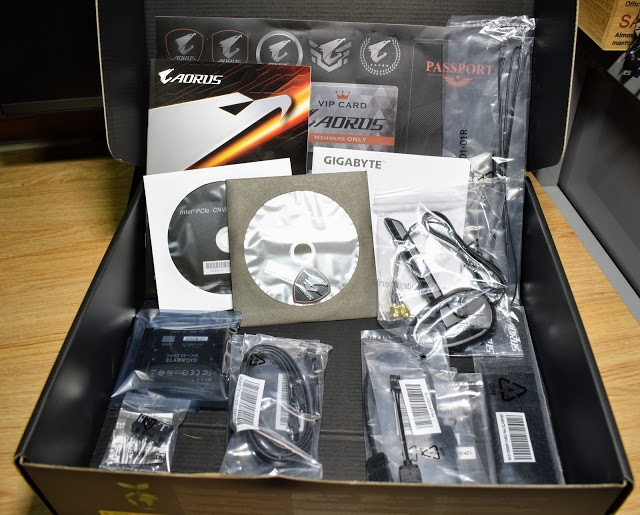

▲信仰貼紙、手冊、驅動、無線天線、SLI 橋接器、SATA 線、RGB 線材、感溫線、
螺絲、前面板快速接頭

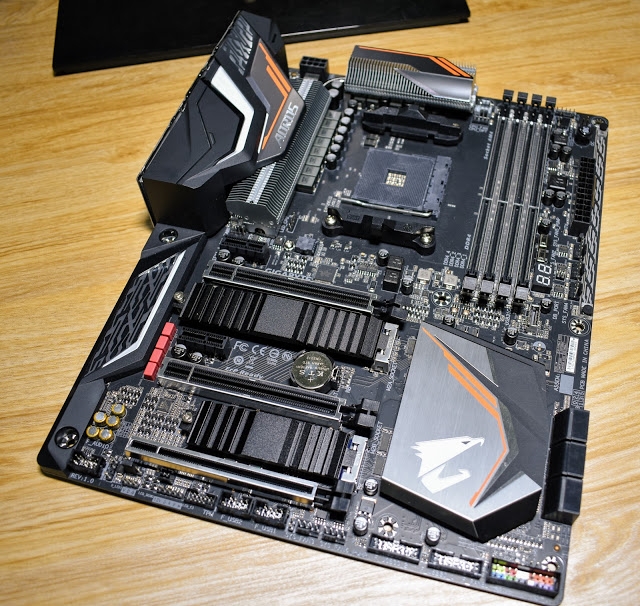

▲正面一覽,第一眼看到兩個 M.2 都有附散熱片耶,Intel 有線和無線網路及藍芽 5 支援
主機板上有 OC 鈕和 DEBUG 燈

▲背後靠近 I/O 有金屬背甲

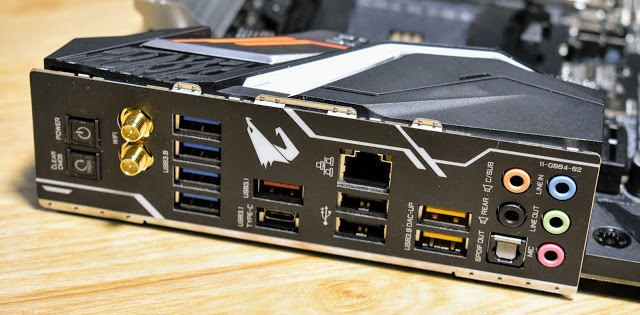

▲電源/系統重置鈕、清除 CMOS 鈕、2 個天線連接埠、6 個 USB 3.1 Gen 1 、USB Type-C (USB 3.1 Gen 2)、USB 3.1 Gen 2 Type-A (紅色)、2 個 USB 2.0 、1 個 LAN、音源接頭有光纖

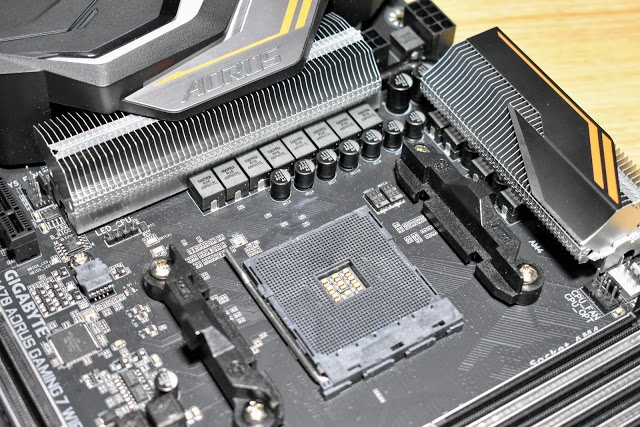

▲10+2 相全數位電源設計,Fins-Array 堆疊式鰭片散熱片

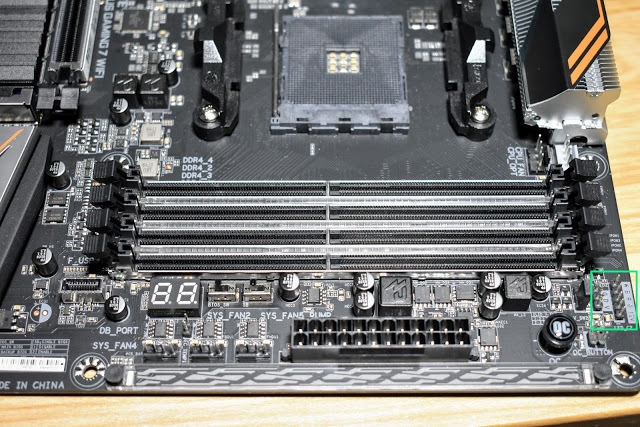

4 個 DDR4 DIMM 插槽,支援雙通道最高 64 GB,記憶體頻率支援 3600+ 超頻
24 PIN 電源插座,框起位置是 RGB,支援 12V 和5V

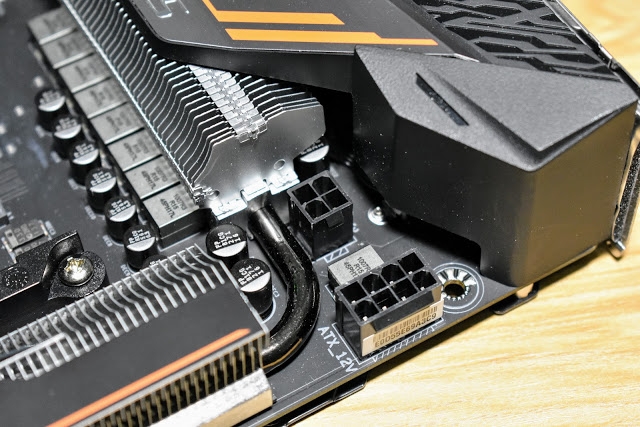

▲8+4 PIN 電源插座,滿足電力

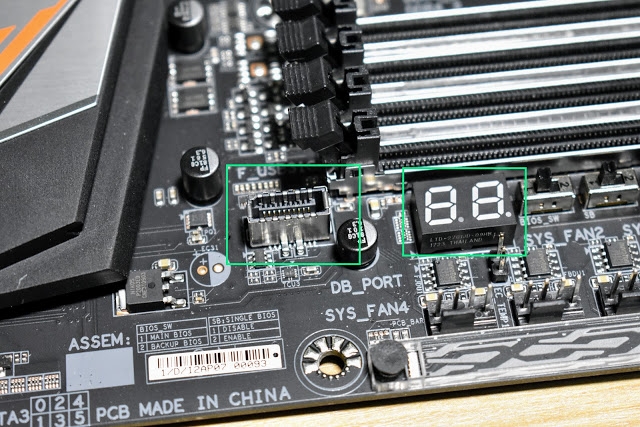

▲USB Type-C 插座 USB 3.1 Gen 2 (左邊框框)
DEBUG 顯示燈 (右邊框框)

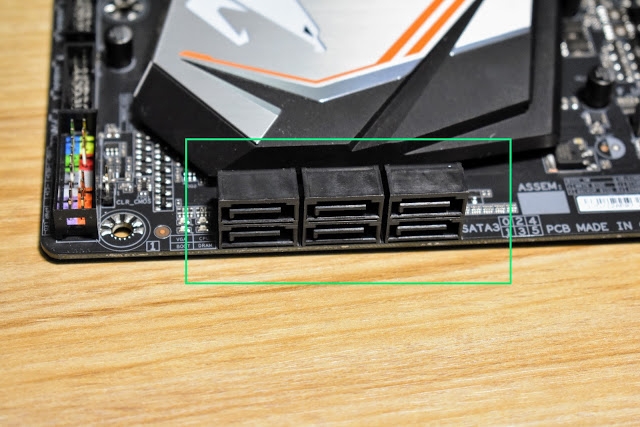

▲6 個 SATA 6Gb/s 插座

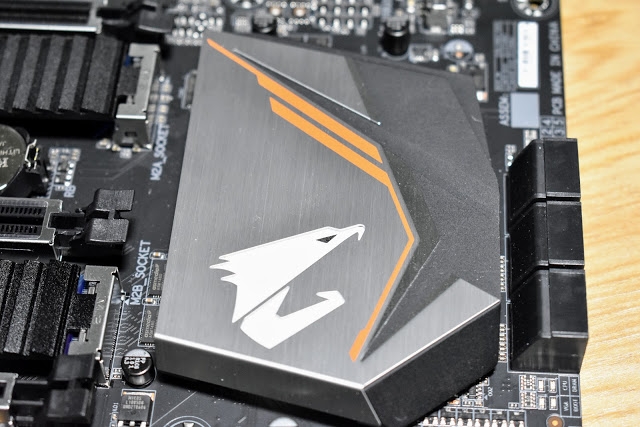

▲X470 晶片組的散熱片

▲ALC1220-VB 音效晶片並搭載 ESS SABRE 數位類比轉換晶片

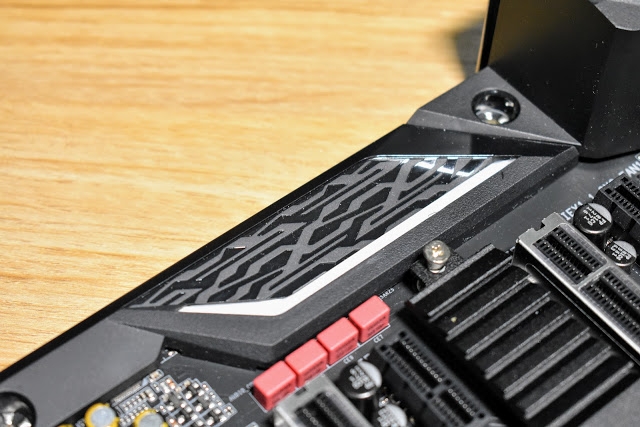

外面飾板也很正點

▲支援 NVIDIA Quad-GPU SLI 和 2-Way NVIDIA SLI,AMD Quad-GPU CrossFire 和
2-Way AMD CrossFire

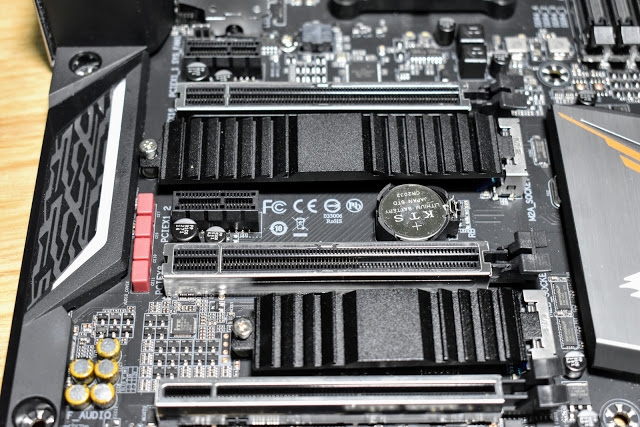

雙 M.2 都有散熱片,三個 PCIe x16 和兩個 PCIe x1

▲兩個USB2.0插座 (左框)、兩個USB 3.1 Gen 1插座 (中間框)、前面板插座 (右框)

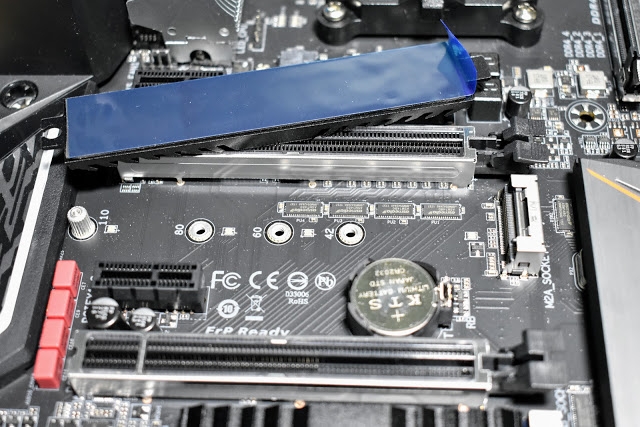

▲長的 M.2 插座 type 2242/2260/2280/22110 支援 SATA 及 PCIe 3.0 x4/x2 SSD
短的 M.2 插座 type 2242/2260/2280 PCIe 2.0 x4/x2

▲另一組 RGB,支援 12V 和 5V

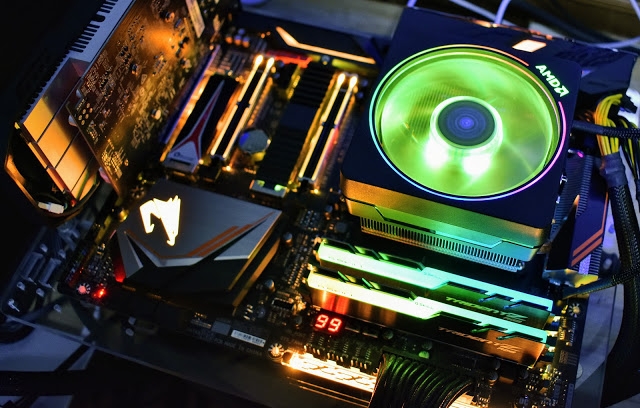

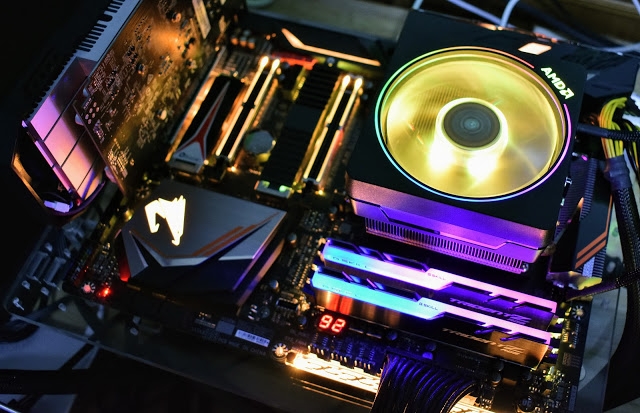

▲開燈啦,怕亮的記得準備好墨鏡

▲光感度極升

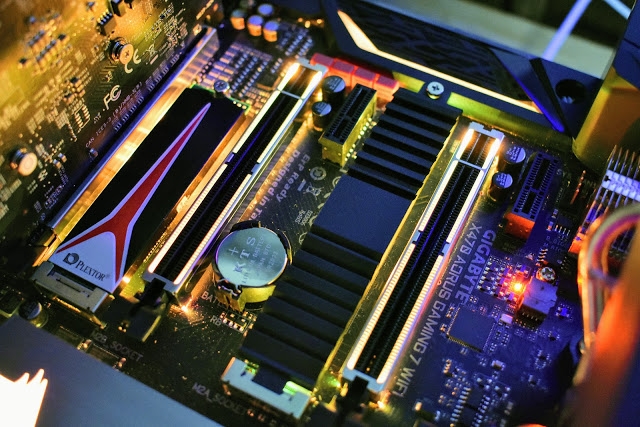

▲PCIE也有RGB燈,燈光從底下透出來有點浮空感

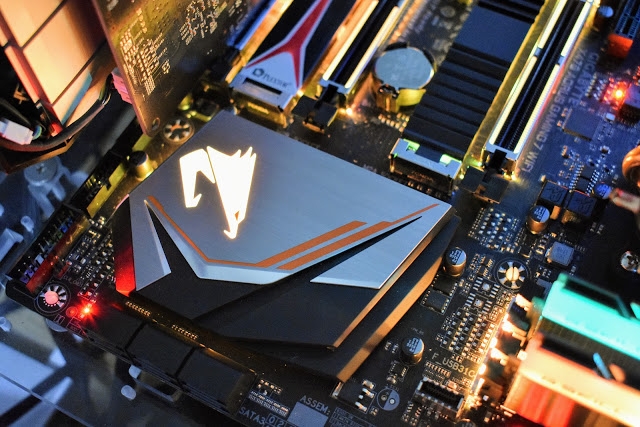

▲晶片散熱片的信仰神鷹當然要發光W

▲ 3D 雷射雕刻板透光度超高,也可以自己雷雕歐

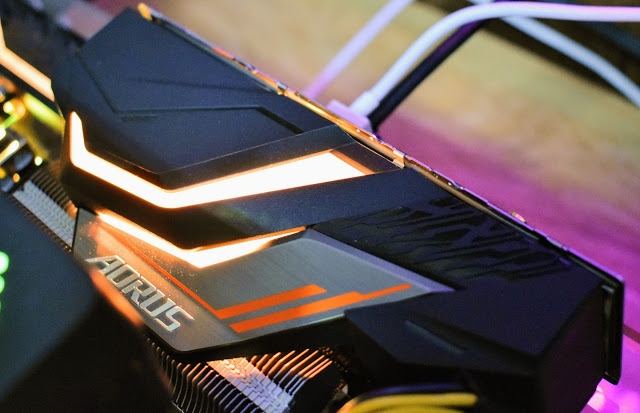

▲後 I/O 護甲上方也有透光

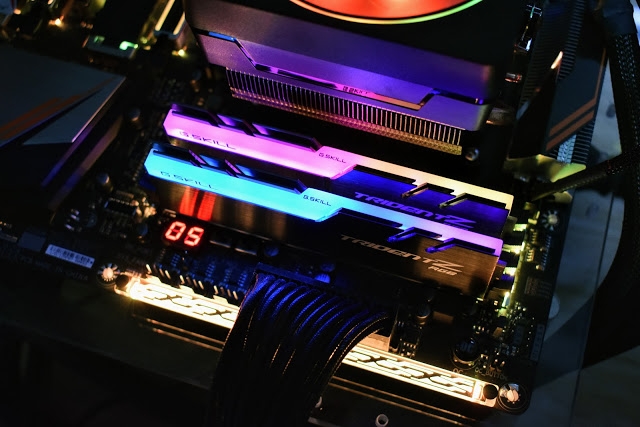

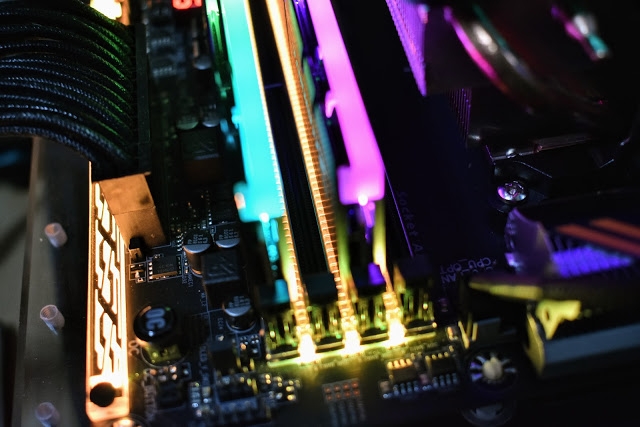

▲記憶體插槽旁邊也都有整排RGB燈歐

。測試數據
配備:

AMD RYZEN 7 2700X 原廠風扇
芝奇 幻光戟 F4-3200C14Q-32GTZRX / amd ryzen專用 / 8GB *2
GIGABYTE X470 AORUS GAMING 7 WIFI
AMD RX 560 2GB
M8PEG NVME PCIE SSD 256GB
全漢 皇鈦極 PT 850W
Win10 1803
室溫26度

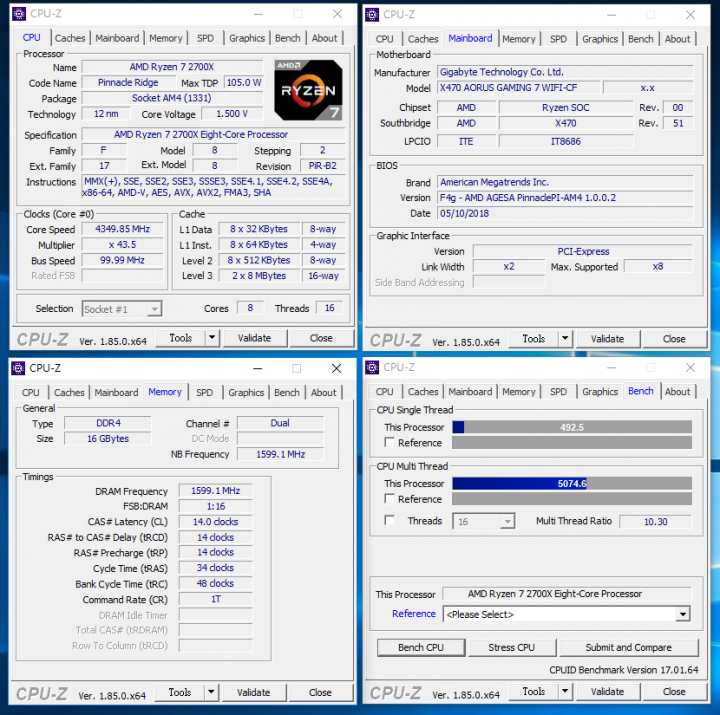

▲CPU-Z 數據和測試

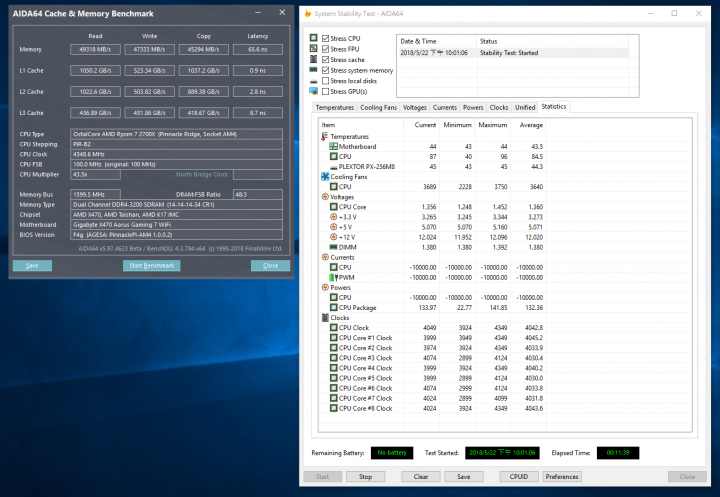

▲AIDA64 記憶體測試數據和燒機數據

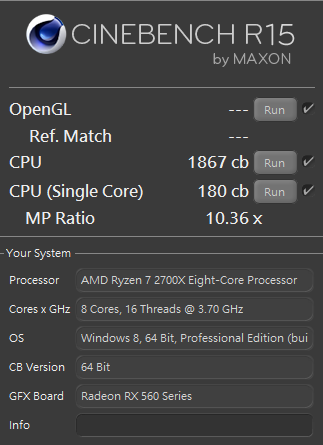

▲CINEBENCH R15 測試數據

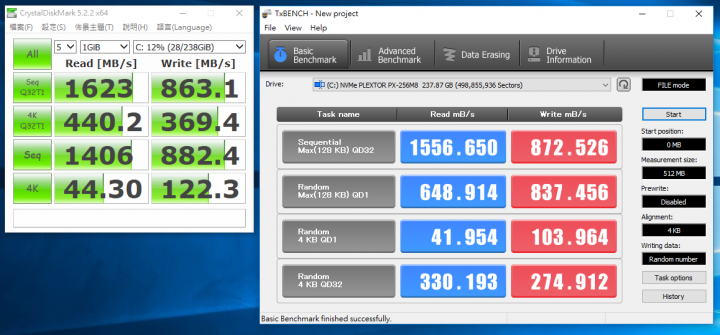

▲SSD 測試數據

。BIOS教學

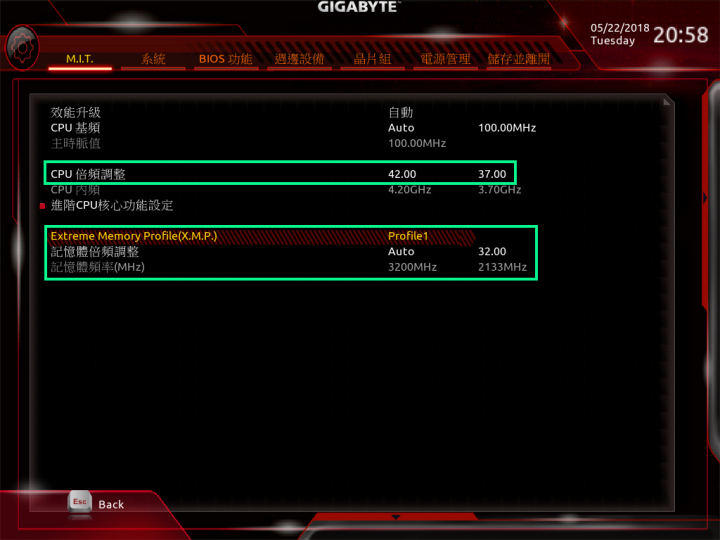

▲第一個框框 CPU 倍頻,直接輸入數值
第二個框框記憶體超頻,套用 X.M.P 也可以,或是手動調整

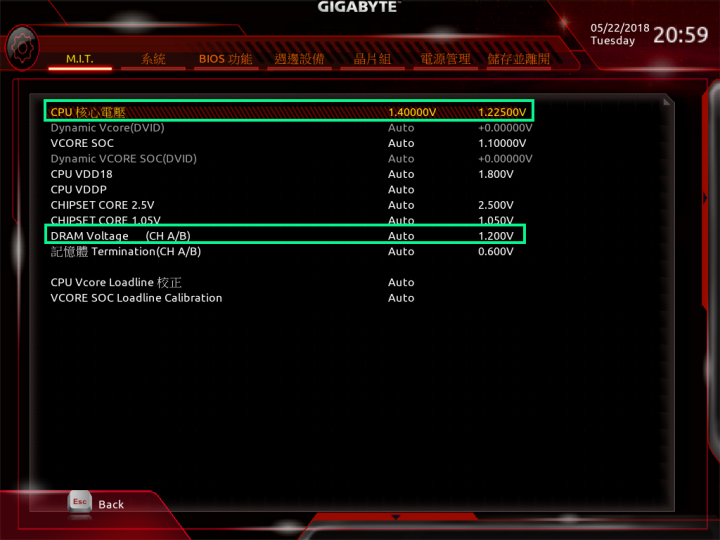

▲第一個框框 CPU 電壓調整,直接輸入數值
第二個框框記憶體電壓數值,直接輸入數值

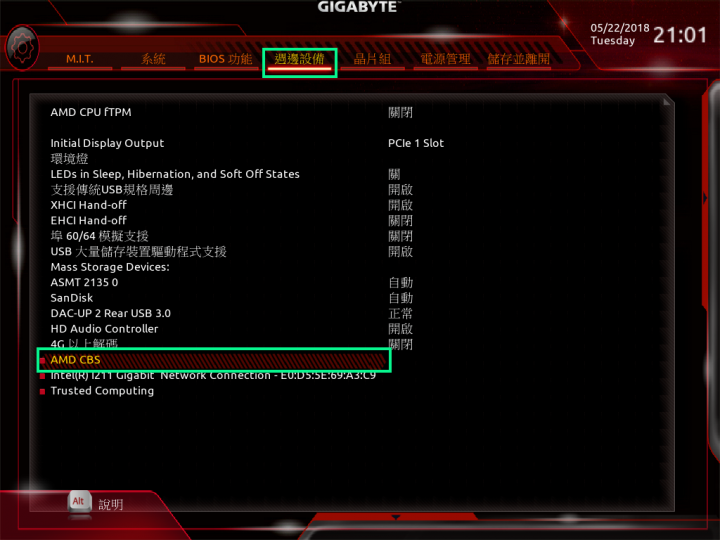

▲ Precision Boost Overdrive 超頻設定,選上面標籤選 "週邊設備"
然後下面找到AMD CBS 進入

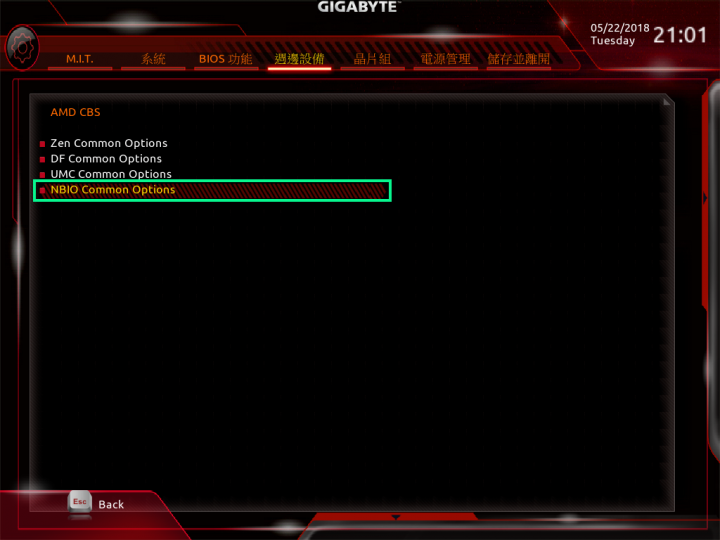

▲然後選 NBIO 進入

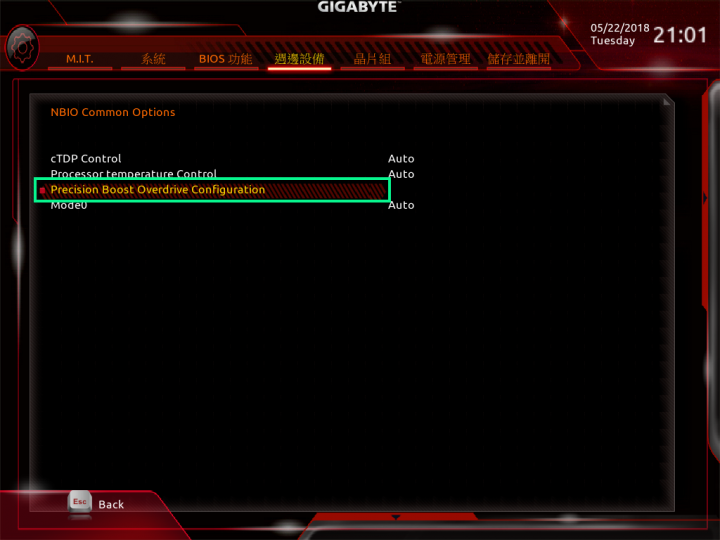

▲選 Precision Boost Overdrive 進入

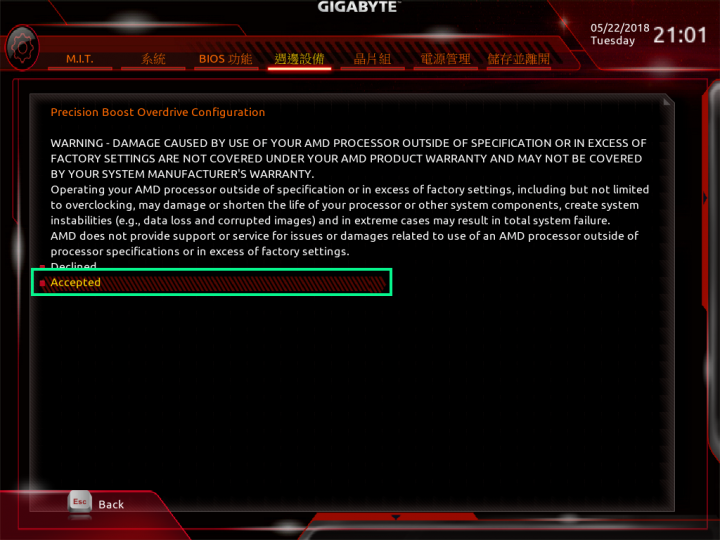

▲ 選同意 ACCEPTED

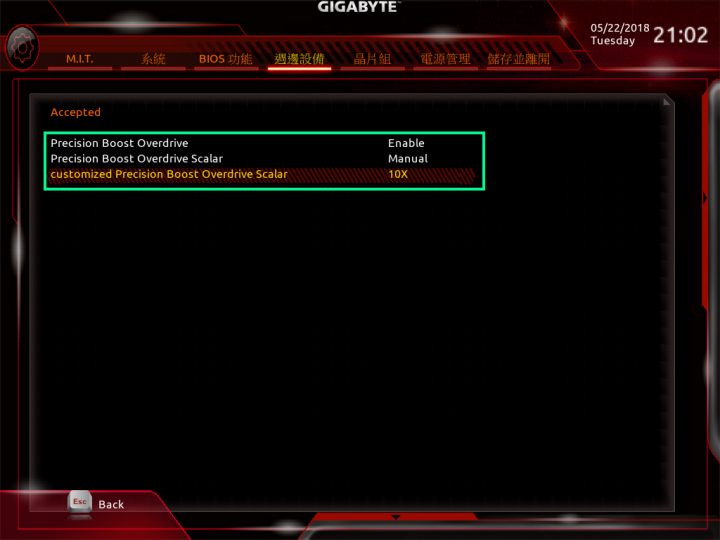

▲然後第一行 打開 Precision Boost Overdrive
第二行找手動 MANUAL
第三行選最大倍數 10X
大功告成,要 BIOS 存檔歐~
◀◀◀ 結論 ▶▶▶

技嘉 X470 AORUS GAMING 7 WIFI 主機板 使用上 Precision Boost Overdrive 超頻後,真的是相當有超頻感,可以自動去超頻超方便 der (*´▽`*),主機板上 RGB 也相當多,使用 RGB 要記得安裝 APP Center 和 RGB Fusion 軟體歐~
網路方面不管有線或者是無線,都使用 INTEL網路晶片,Intel CNVi WiFi 技術整合完整~
OC 方面也很方便,有 DEBUG 燈和 OC 鈕,還有 CMOS 清除和 BIOS 切換的按鈕,OC 的時候發生意外都可以快速的切換到預設或是安全數值,相當推薦給喜歡神鷹的朋友以及重度 RGB 信仰 der 教徒歐~


有想問的想測試的,都可以到我們 UNIKO's hardware - Pc建築大師 FB粉絲團留言歐
☆ヾ(*´・∀・)ノヾ(・∀・`*)ノ☆
