在看完單獨針對兩顆 Intel 第 11 代 Core-S 處理器的開箱實測後,接下來陳拔開始針對這次 MSI 送測的編輯評測組合進行開箱測試,這次 MSI 送來的評測組合包括:MEG Z590 ACE 主機板、MPG CORELIQUID K360 AIO 水冷,以及一顆測試用的 Core i9-11900K 處理器,由於先前整體外盒的開箱部分已經在這篇:Intel 第 11 代 Core-S 桌上型電腦處理器開箱搶先看 同場加映 LakeField 架構積木組逸品 寫過了,所以這次就直接來進行 MEG Z590 ACE 主機板的開箱測試。

MSI MEG Z590 ACE 主機板開箱實測


首先來看 MEG Z590 ACE 主機板的部分,依循過去微星產品的定位,MEG Z590 ACE 的產品位階僅次於旗艦 MEG Z590 GOD LIKE 主機板,僅在處理器供電、主機板尺寸、連接埠配置上略有不同,但是在 PCB 板規格、散熱設計上面,MEG Z590 ACE 則有著毫不遜色的表現。

MSI MEG Z590 ACE 主機板開箱實測  以冷靜發揮效能的實力選手

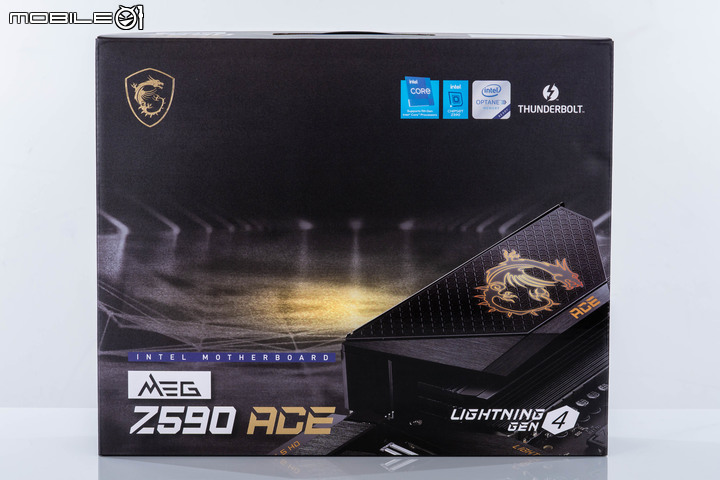

微星 MEG Z590 ACE 主機板外盒正面。

MSI MEG Z590 ACE 主機板開箱實測  以冷靜發揮效能的實力選手

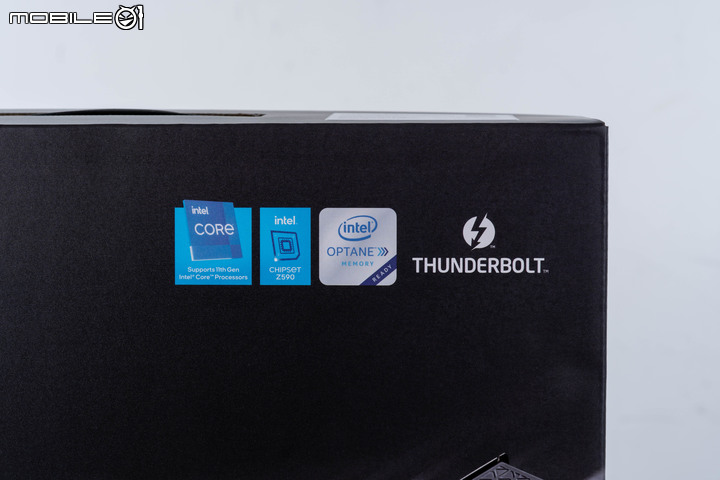

正面右上角一樣標示著這次 Z590 主機板的主要特色,包括支援第 11 代 Core-S 處理器、搭載 Z590 晶片組、支援 Optane 記憶體以及 Thunderbolt 介面。

MSI MEG Z590 ACE 主機板開箱實測  以冷靜發揮效能的實力選手
右下角的 LIGHTNING GEN 4 字樣,代表透過第 11 代 Core-S 處理器,提供 PCIe Gen 4規格的 M.2 SSD 安裝支援。

MSI MEG Z590 ACE 主機板開箱實測  以冷靜發揮效能的實力選手

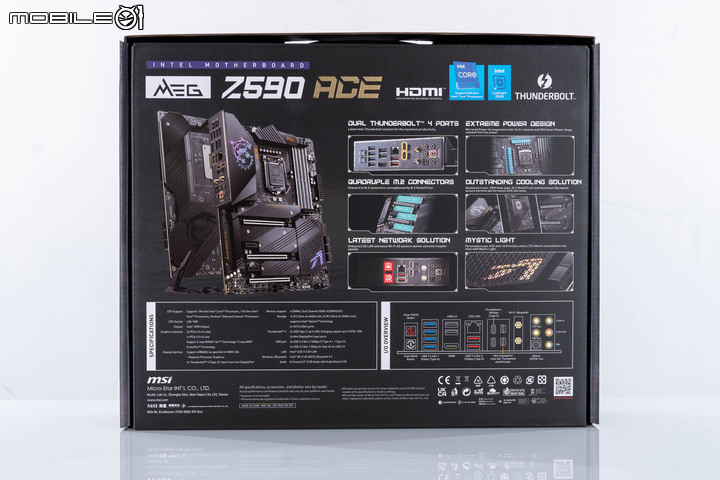

MEG Z590 ACE 盒裝背面,除了具有印有主機板外觀影像外,並且提供這次 MEG Z590 ACE 的六大產品特色介紹。

MSI MEG Z590 ACE 主機板開箱實測  以冷靜發揮效能的實力選手
這次 MEG Z590 ACE 在硬體配置上的六大特色,由左上至右下分別是雙 Thunderbolt 4 連接埠、內建 M.2 Shield Frozr 的四組 NVMe SSD 插槽、2.5GbE 有線網路與 WiFi 6E 無線網路、16+2+1 相 90A Smart Power Stage 電源設計、出色的散熱配置以及 Mystic 燈效設計。

MSI MEG Z590 ACE 主機板開箱實測  以冷靜發揮效能的實力選手
背面另外一側則是提供相關規格,包括插槽數目、顯示介面數目等。

MSI MEG Z590 ACE 主機板開箱實測  以冷靜發揮效能的實力選手

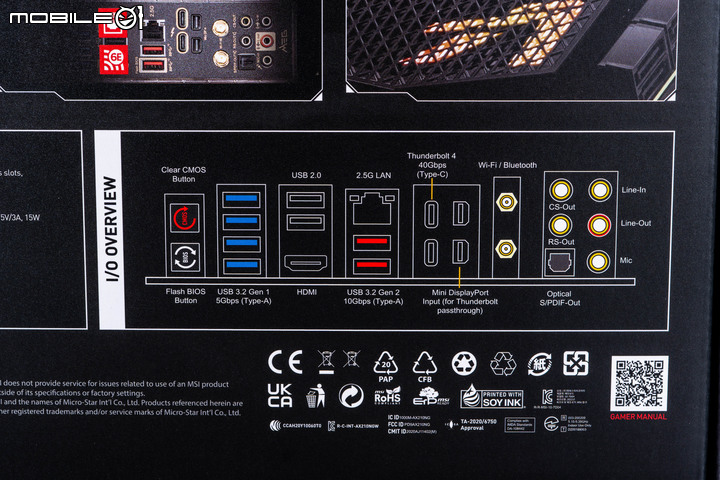

盒裝上的主機板 IO 圖示。

MSI MEG Z590 ACE 主機板開箱實測  以冷靜發揮效能的實力選手

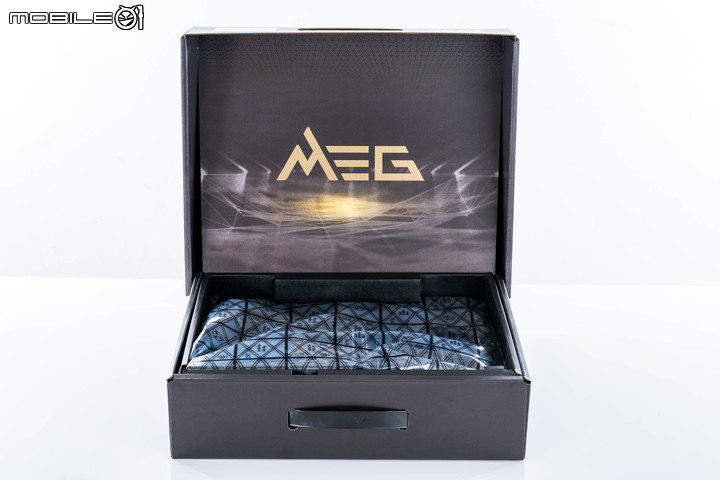

開啟外盒,上蓋內部有 MEG 的視覺設計背板。

MSI MEG Z590 ACE 主機板開箱實測  以冷靜發揮效能的實力選手
除了主機板外的 MEG Z590 ACE 盒內配件,包括使用者手冊、使用感謝函、SATA 排線標示貼紙、簡易使用指南、快速安裝指南、MSI VIP 邀請卡、MEG 貼紙、MSI 龍魂銘牌、WiFi 天線、小毛刷、迷你起子、M.2 SSD 固定螺絲、RGB LED 排線(CORSAIR 周邊適用
)、SATA 6Gbps 排線、溫度偵測排線、DP 轉 Mini DP 轉接線、RGB LED 排線等。

MSI MEG Z590 ACE 主機板開箱實測  以冷靜發揮效能的實力選手

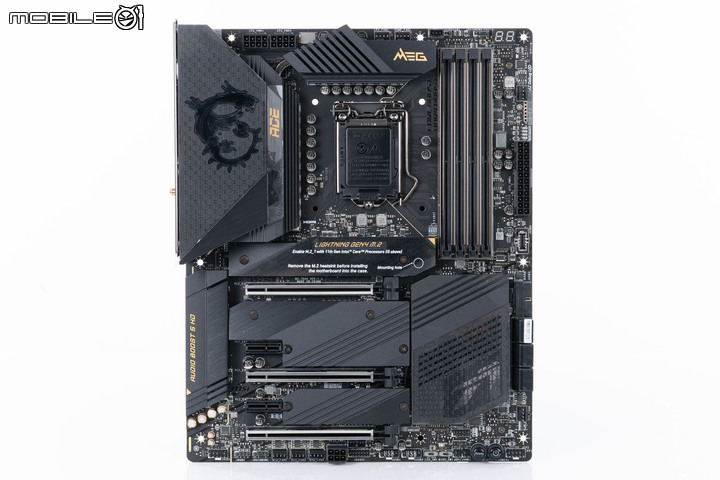

MEG Z590 ACE 正面,採用 ATX 規格尺寸,包括 VRM 供電、主機板 IO、M.2 安裝位置、Z590 晶片組上方,均具有大面積的散熱片覆蓋。

MSI MEG Z590 ACE 主機板開箱實測  以冷靜發揮效能的實力選手

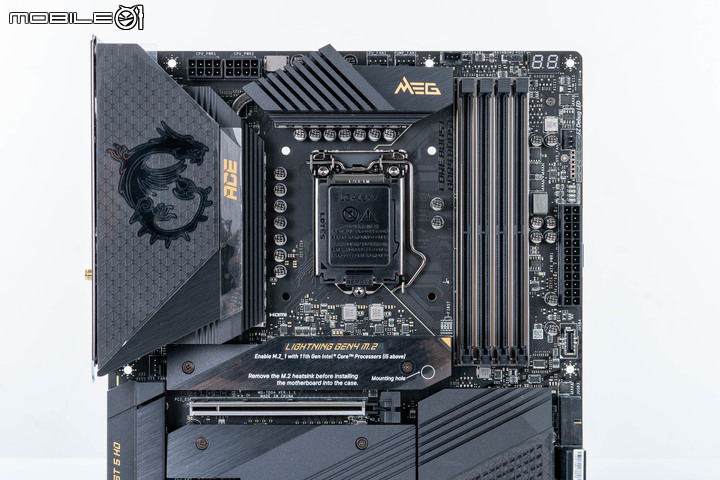

MEG Z590 ACE 的正面上半部佈局,除了 VRM 散熱片上的 MEG 字樣外,在主機板 IO 蓋板上方也具有龍魂圖樣與 ACE 字樣。

MSI MEG Z590 ACE 主機板開箱實測  以冷靜發揮效能的實力選手
在安裝通電後邊緣會亮起金色背光,低調但具有霸氣。

MSI MEG Z590 ACE 主機板開箱實測  以冷靜發揮效能的實力選手
處理器供電插座採用雙 8 Pin 的配置。

MSI MEG Z590 ACE 主機板開箱實測  以冷靜發揮效能的實力選手
從另一個角度來看,處理器電源插座並未具有強化設計。

MSI MEG Z590 ACE 主機板開箱實測  以冷靜發揮效能的實力選手

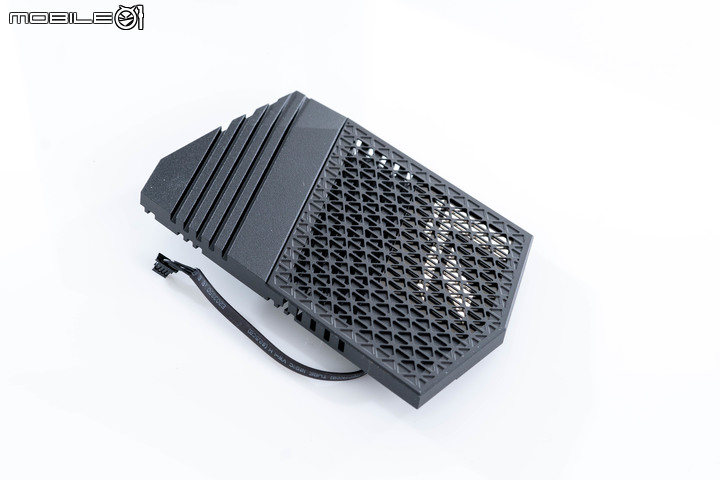

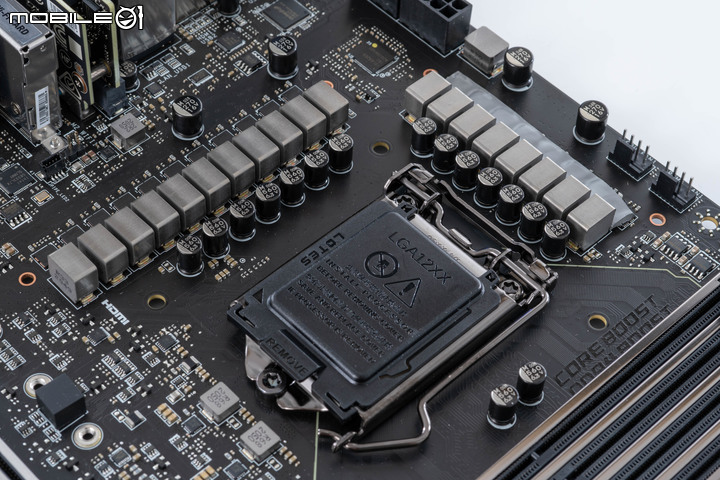

主機板上方的 VRM 散熱模組,採用多層、多條溝槽來增加散熱面積的設計方式。

MSI MEG Z590 ACE 主機板開箱實測  以冷靜發揮效能的實力選手
兩塊 VRM 散熱模組間採用金屬導管連接。

MSI MEG Z590 ACE 主機板開箱實測  以冷靜發揮效能的實力選手
VRM 散熱模組拆下後的狀況,可以看到除了與主機板 IO 上蓋整合外,都黏貼了導熱膠條來增加 VRM 供電模組的散熱效率。

MSI MEG Z590 ACE 主機板開箱實測  以冷靜發揮效能的實力選手
MEG Z590 ACE 的處理器供電設計,採用 16+2+1 相 90A Smart Power Stage 電源設計。

MSI MEG Z590 ACE 主機板開箱實測  以冷靜發揮效能的實力選手

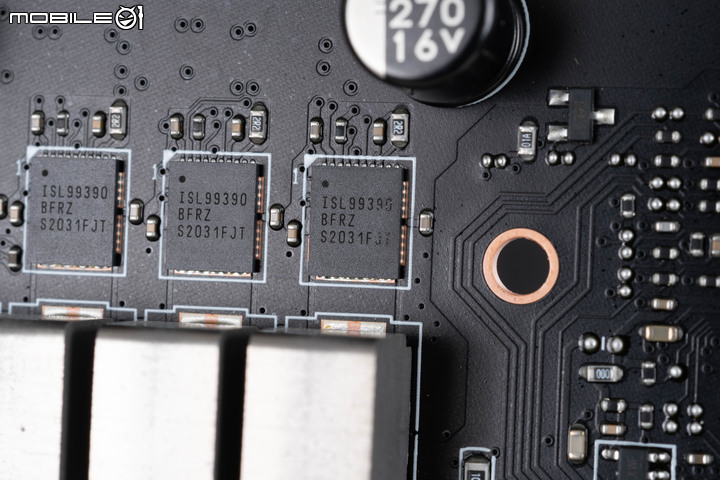

採用瑞薩的 ISL99390 90A Smart Power Stage MOSFET 模組,並且整合了高精度的電流與溫度監控設計,搭配下方第三代鈦金屬電感。

MSI MEG Z590 ACE 主機板開箱實測  以冷靜發揮效能的實力選手
在 VRM 散熱模組上方為處理器風扇與水冷幫浦風扇針腳插座。

MSI MEG Z590 ACE 主機板開箱實測  以冷靜發揮效能的實力選手

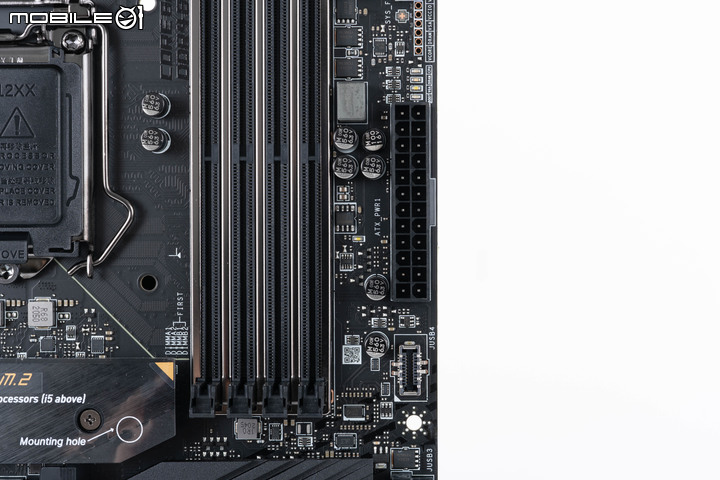

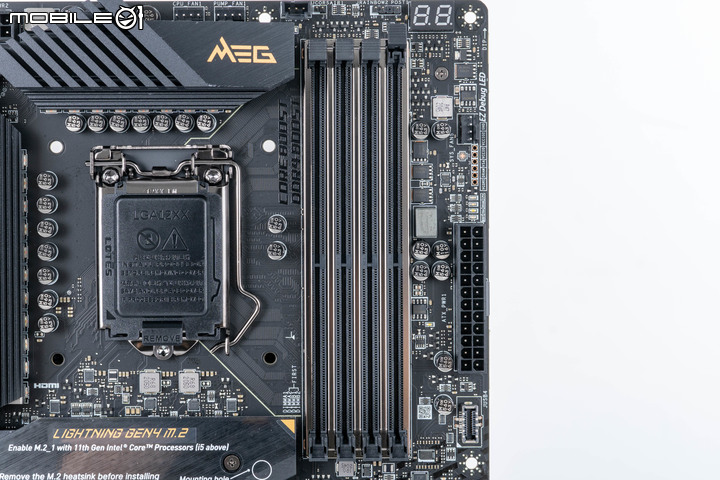

記憶體插槽採用 4 組 DIMM 規格,並且具有金屬強化設計。

MSI MEG Z590 ACE 主機板開箱實測  以冷靜發揮效能的實力選手

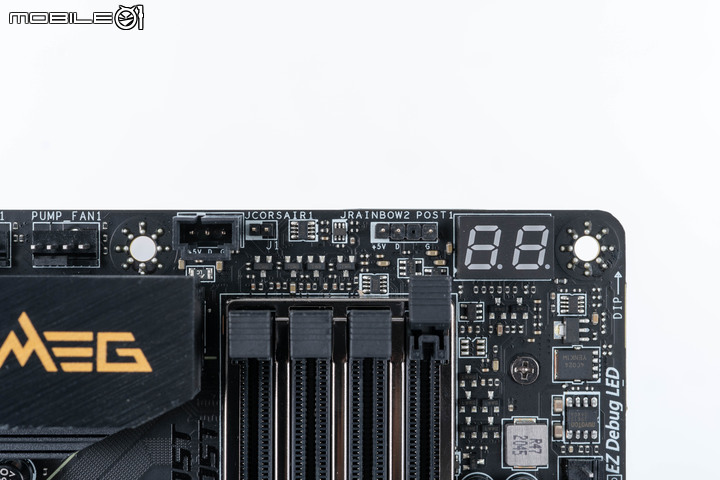

記憶體插槽上方則是 CORSAIR RGB 光效周邊的連接針腳(JCORSAIR 1)、定址 RGB 連接針腳(JRAINBOW2)、DEBUG Code 指示燈號。

MSI MEG Z590 ACE 主機板開箱實測  以冷靜發揮效能的實力選手
除了 DEBUG Code 指示燈號外,微星也在主機板側邊設計了 EZ Debug 指示燈號以及故障量測接點。

MSI MEG Z590 ACE 主機板開箱實測  以冷靜發揮效能的實力選手
往下則是 ATX 24Pin 電源插座、機殼 USB 3.2 Gen 2 Type-C 插座。

MSI MEG Z590 ACE 主機板開箱實測  以冷靜發揮效能的實力選手

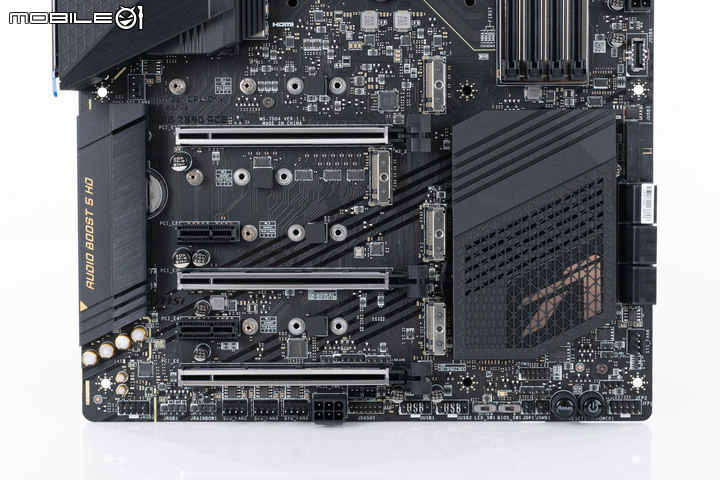

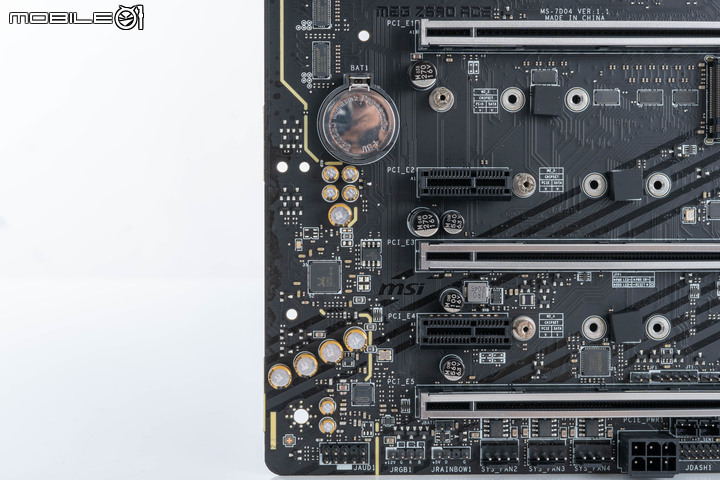

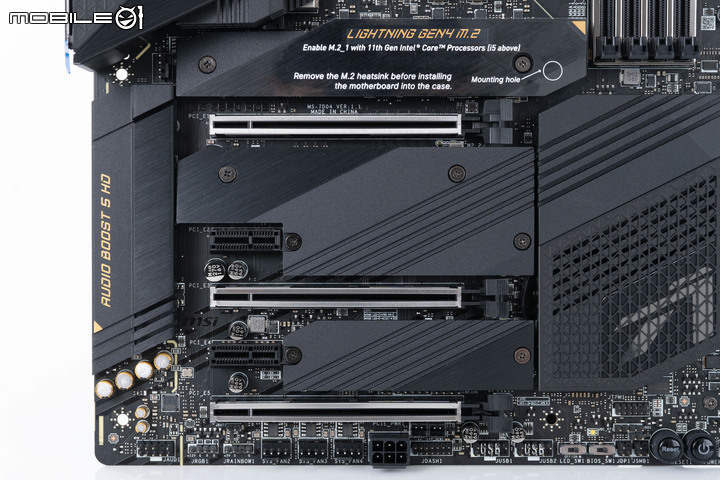

MEG Z590 ACE 正面下半部佈局,提供三組 PCIe x 16 插槽、兩組 PCIe x1 插槽(PCIe 3.0 規格),其餘空間包括 M.2 插槽上方、晶片組上方以及音源線路上方覆蓋了大面積的金屬散熱塊。

MSI MEG Z590 ACE 主機板開箱實測  以冷靜發揮效能的實力選手
第一組 M.2 插槽(M2_1),上方覆蓋了大面積的 M.2 Shield Frozr 金屬散熱板,並且有『LIGHTNING GEN4 M.2』的字樣,表示為直通 CPU 的 M.2 插槽設計,不過這個 M.2 插槽僅提供安裝第 11 代處理器時使用,若安裝 10 代處理器的話則不啟動。

MSI MEG Z590 ACE 主機板開箱實測  以冷靜發揮效能的實力選手

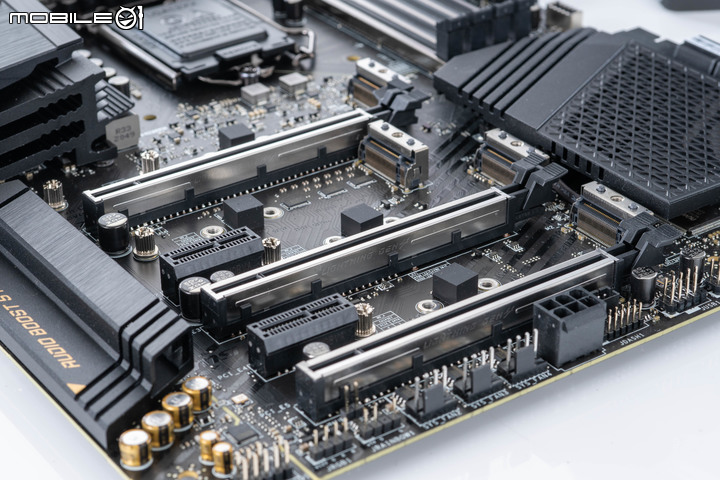

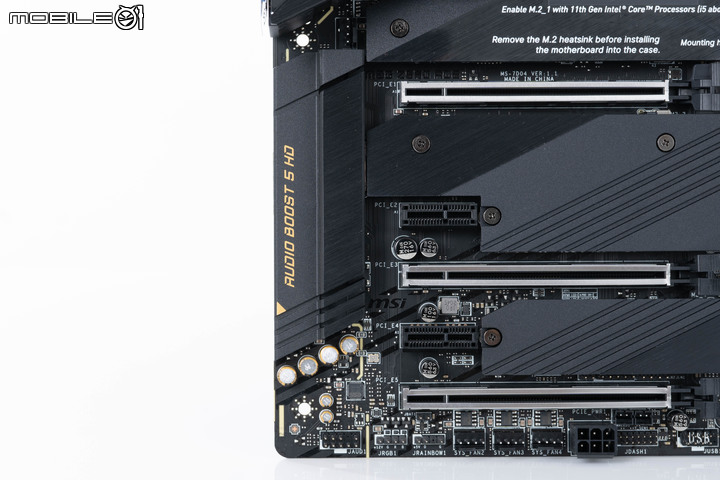

下方的 PCIe 插槽配置,在三組 PCIe x 16 插槽部分具有 『PCIe 鋼鐵裝甲』的強化設計,透過插槽強化與後方焊點強化,避免顯卡彎曲以及 EMI 干擾。

MSI MEG Z590 ACE 主機板開箱實測  以冷靜發揮效能的實力選手

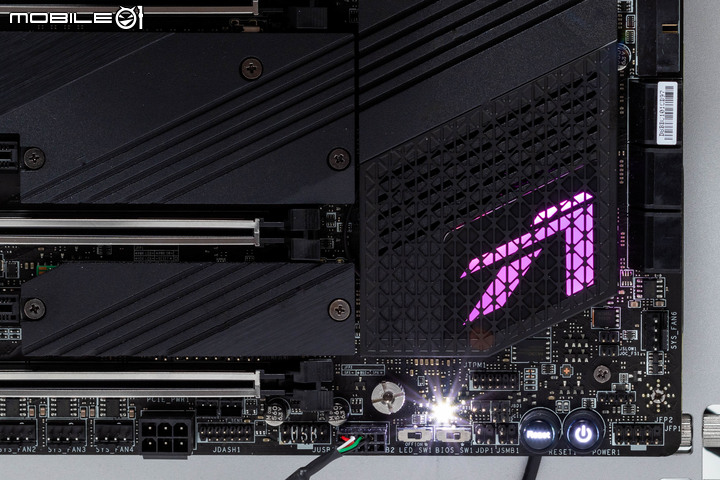

在主機板晶片組上方也有大面積的散熱片覆蓋,並且具有燈效設計。

MSI MEG Z590 ACE 主機板開箱實測  以冷靜發揮效能的實力選手
燈效亮起的狀態。

MSI MEG Z590 ACE 主機板開箱實測  以冷靜發揮效能的實力選手
最右側則是 SATA 6Gbps 連接埠(中央)以及機殼 USB 3.0 連接埠連接針腳(右),左側還有一個機殼風扇供電針腳,SATA 連接埠的編號順序為由下至上、由右至左。

MSI MEG Z590 ACE 主機板開箱實測  以冷靜發揮效能的實力選手

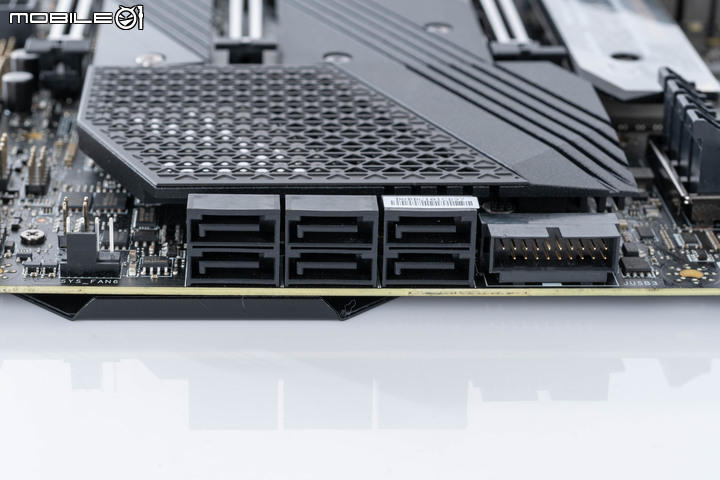

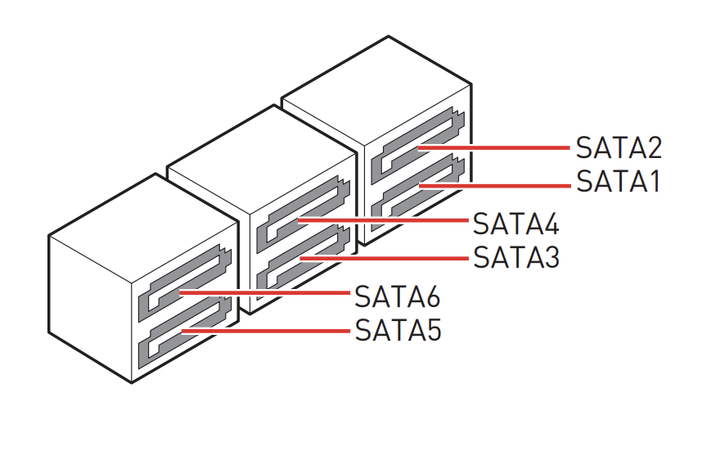

MEG Z590 ACE 的 SATA 連接埠配置。

MSI MEG Z590 ACE 主機板開箱實測  以冷靜發揮效能的實力選手
移除全部 M.2 Shield Frozr 散熱蓋板的狀態,可以看到 MEG Z590 ACE 上的四組 M.2 插槽,排列順序為由上往下,依次以 M2_1、M2_2、M2_3、M2_4 的順序命名。

MSI MEG Z590 ACE 主機板開箱實測  以冷靜發揮效能的實力選手
換個角度看 PCIe 插槽以及 M.2 插槽的配置。

MSI MEG Z590 ACE 主機板開箱實測  以冷靜發揮效能的實力選手

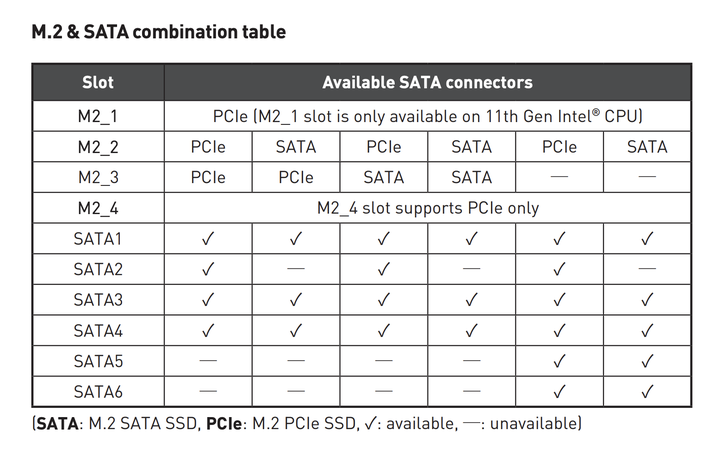

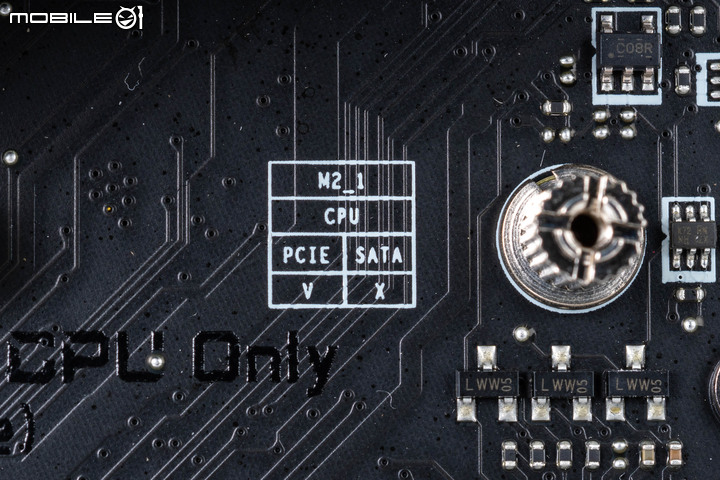

M.2 插槽與 SATA 插槽的安裝衝突表,若是要安裝最大量的磁碟機,可選 M2_1 + M2_2 + M2_4 搭配全 SATA 插槽插滿的組合(可裝 8 顆硬碟)。

MSI MEG Z590 ACE 主機板開箱實測  以冷靜發揮效能的實力選手
在每個 M.2 插槽附近都有安裝指示,方便安裝時就近參考。

MSI MEG Z590 ACE 主機板開箱實測  以冷靜發揮效能的實力選手

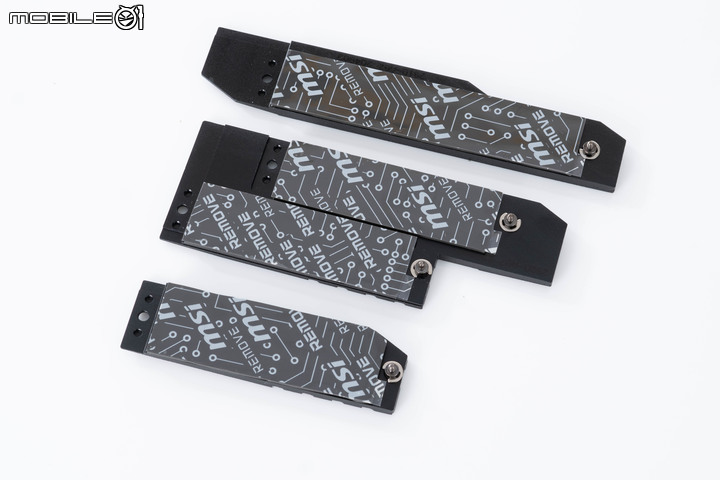

M.2 Shield Frozr 散熱蓋板的背面均有導熱膠配置。

MSI MEG Z590 ACE 主機板開箱實測  以冷靜發揮效能的實力選手
主機板晶片組上方的散熱板也可拆下。

MSI MEG Z590 ACE 主機板開箱實測  以冷靜發揮效能的實力選手
主機板上的 Intel Z590 晶片組,上方有與散熱板連接的導熱膠配置。

MSI MEG Z590 ACE 主機板開箱實測  以冷靜發揮效能的實力選手
MEG Z590 ACE 右下角的針腳與開關配置,包括機殼前面板連接針腳(JFP1、JFP2)、電源開關、RESET 按鍵、慢速啟動針腳(JSLOW1)、安全啟動針腳(JOC_FS1)、TPM 組連接針腳(JTPM1)等。

MSI MEG Z590 ACE 主機板開箱實測  以冷靜發揮效能的實力選手
另外 MEG Z590 ACE 提供兩組 BIOS 配置,可在主機板上的開關(BIOS_SW1)進行切換,一旁的 LED_SW1 則是主機板燈效的硬體開關。

MSI MEG Z590 ACE 主機板開箱實測  以冷靜發揮效能的實力選手
在主機板下方則是提供兩組 USB 2.0 連接埠。

MSI MEG Z590 ACE 主機板開箱實測  以冷靜發揮效能的實力選手
另外還有額外的 PCIe 4 Pin 供電插座、三組機殼風扇、RGB/定址 RGB 針腳設置在主機板下方。

MSI MEG Z590 ACE 主機板開箱實測  以冷靜發揮效能的實力選手
音效部分的配置,上方也覆蓋了散熱蓋板,並且具有『AUDIO BOOST 5 HD』的字樣,整合 ALC4082 音效晶片、CHEMICON 音效電容、耳機功率擴大晶片等設計。

MSI MEG Z590 ACE 主機板開箱實測  以冷靜發揮效能的實力選手
移除散熱蓋板後的音效區域配置,另外也有絕緣設計與主機板其他線路相隔。

MSI MEG Z590 ACE 主機板開箱實測  以冷靜發揮效能的實力選手

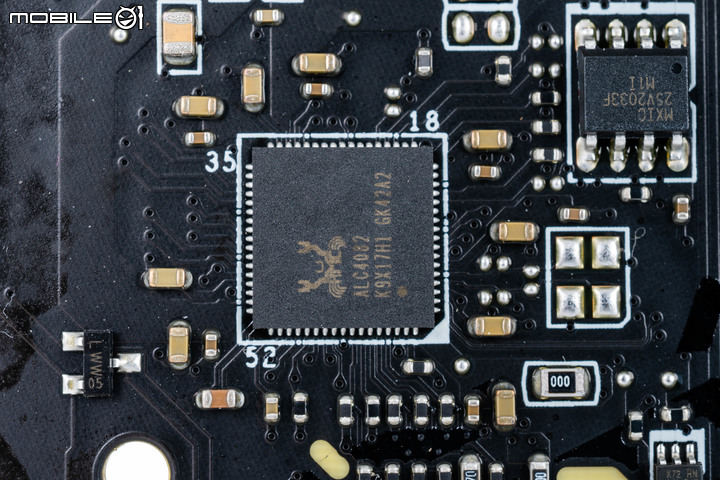

主要音效處理晶片為 Realtek ALC4082。

MSI MEG Z590 ACE 主機板開箱實測  以冷靜發揮效能的實力選手
ESS 的 SABRE 9018Q2C DAC。

最後來看主機板輸出 IO 部分,這一代的 Z590 主機板大多在 IO 部分提供了直接影像輸出連接埠,直接提供 11 代處理器 Xe 顯示核心的輸出,在顯示卡大缺貨的時代可說相當實用。

MSI MEG Z590 ACE 主機板開箱實測  以冷靜發揮效能的實力選手

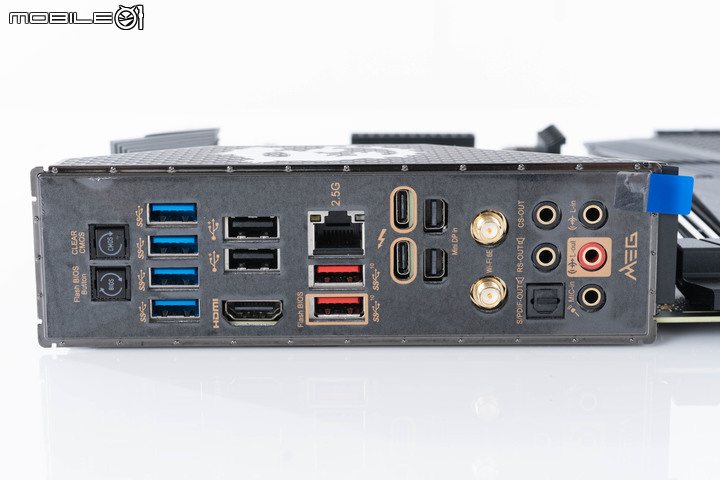

MEG Z590 ACE 的主機板 IO 輸出,由左至右、由上至下分別是:Clean CMOS 按鍵、Flash BIOS 按鍵、四組 USB 3.2 Gen 1 5 Gbps Type-A 連接埠、兩組 USB 2.0 連接埠、一組 HDMI 連接埠、一組 2.5 Gbps 有線網路連接埠、兩組 USB 3.2 Gen 2 10 Gbps Type-A 連接埠、兩組 Thunderbolt 4(USB-C)連接埠、兩組 Mini-DisplayPort Input 連接埠、WiFi 6E 天線、音效輸出等。

其中比較特別的是兩組 Mini-DisplayPort Input 連接埠的配置,可利用盒內隨附的 DisplayPort 轉 Mini DisplayPort 連接線,將顯示卡的訊號串接給 Thunderbolt 4 連接埠使用,對於已經用 Thunderbolt 連線,以 Daisy Chain 方式串接一堆高速周邊與顯示器的使用者,不用重新配置連線,算是一個相當貼心的設計。

MSI MEG Z590 ACE 主機板開箱實測  以冷靜發揮效能的實力選手
上圖為與外接顯示卡的串接方式,下圖則是與 USB 裝置的串接方式。

MSI MEG Z590 ACE 主機板開箱實測  以冷靜發揮效能的實力選手

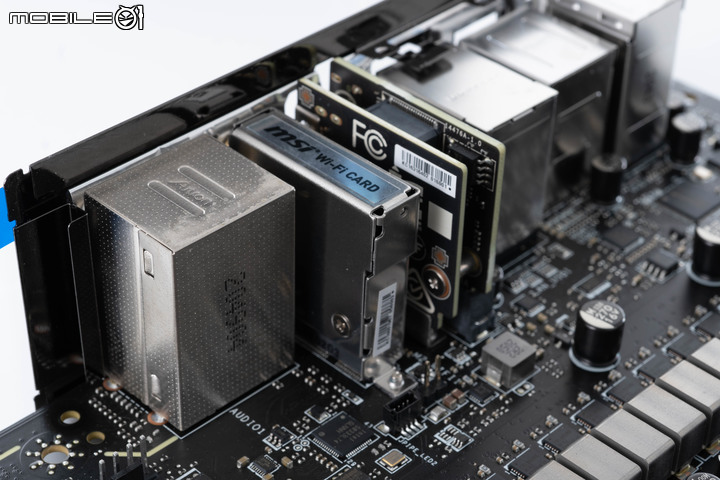

在 WiFi 網卡模組旁即為 Mini DisplayPort 串接 Thunderbolt 介面的子卡。

MSI MEG Z590 ACE 主機板開箱實測  以冷靜發揮效能的實力選手

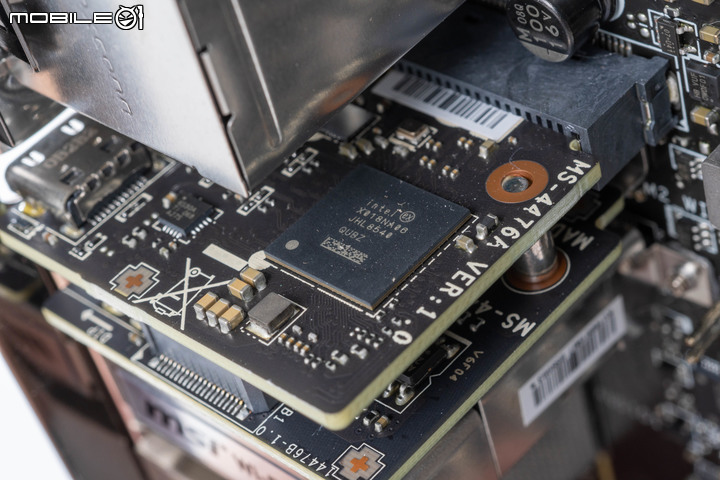

子卡上的 Intel JHL8540 Thunderbolt 4 控制晶片。

另外在網路的配置上,MEG Z590 ACE 僅提供一組 2.5 Gbps 有線網路連接埠,由 Intel I225V 提供,無線網路配置則是採用 Intel AX210 Wi-Fi 6E 網卡,支援藍牙 5.2 規格。

MSI MEG Z590 ACE 主機板開箱實測  以冷靜發揮效能的實力選手
Intel I225V 2.5 Gbps 有線網路晶片。

MSI MEG Z590 ACE 主機板開箱實測  以冷靜發揮效能的實力選手

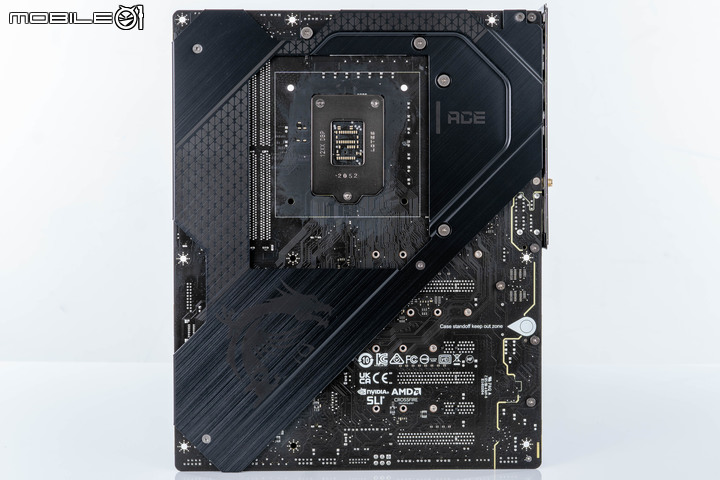

另外在主機板背面部分,則是具有鋁合金背板設計,除了強化主機板本身強度外,並且有導熱膠與供電模組相連,提供更大散熱面積。

MSI MEG Z590 ACE 主機板 BIOS 功能


接著就來看一下這次 MSI MEG Z590 主機板的 BIOS 功能,首先來看一下這次搭配的測試平台:

處理器:Intel Core i9-11900K
記憶體:美光 Crucial Ballistix MAX DDR4-4000 16GB x2
系統 SSD:Samsung 980 Pro SSD 1TB
資料 SSD:Intel 660p 1TB
電源供應器:CORSAIR HX1200
散熱系統:微星 MPG CORELIQUID K360 AIO 水冷散熱器
作業系統:Windows 10 Pro 20H2 版

MSI MEG Z590 ACE 主機板開箱實測  以冷靜發揮效能的實力選手

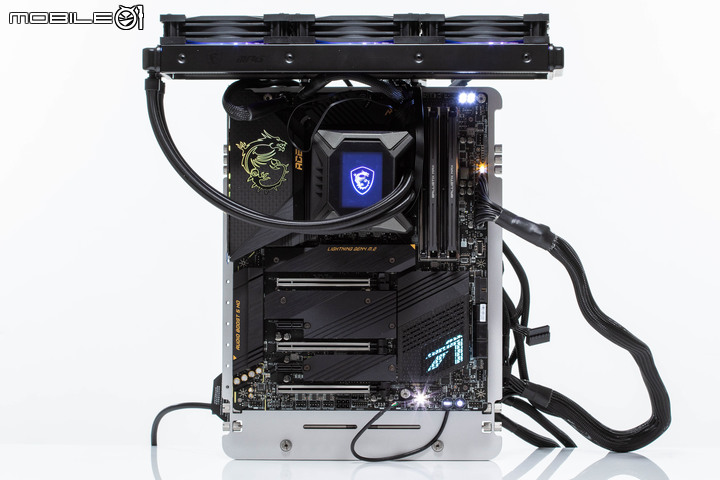

測試平台的狀態。

MSI MEG Z590 ACE 主機板開箱實測  以冷靜發揮效能的實力選手

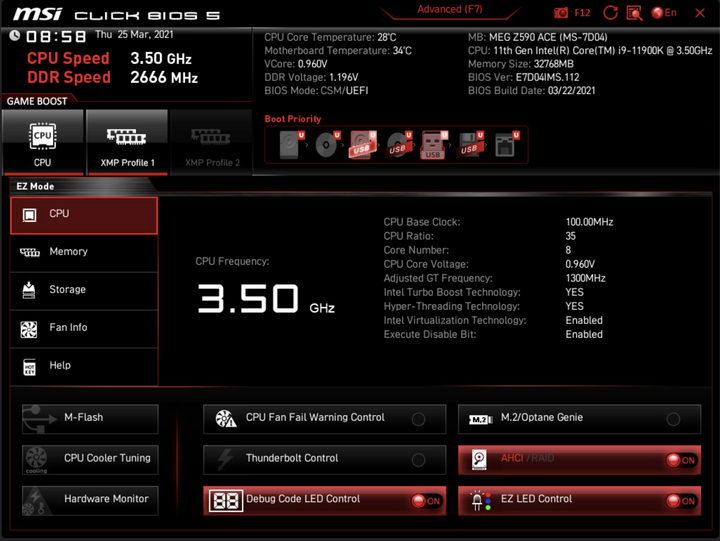

首先先以出廠預設值來看一下 MEG Z490 ACE 的 BIOS 設置,在未啟動 GAME BOOST 加速模式時,處理器時脈預設在 3.5 GHz、記憶體時脈則是 2666 MHz。

MSI MEG Z590 ACE 主機板開箱實測  以冷靜發揮效能的實力選手
在 EZ Mode 模式下可以快速套用 GAME BOOST 功能,i9-11900K 時脈可上升至 5.1 GHz,記憶體時脈則是 XMP 設定檔的 4000 MHz。

可以直接觀看包括 CPU、記憶體、儲存裝置、風扇等資訊。

MSI MEG Z590 ACE 主機板開箱實測  以冷靜發揮效能的實力選手

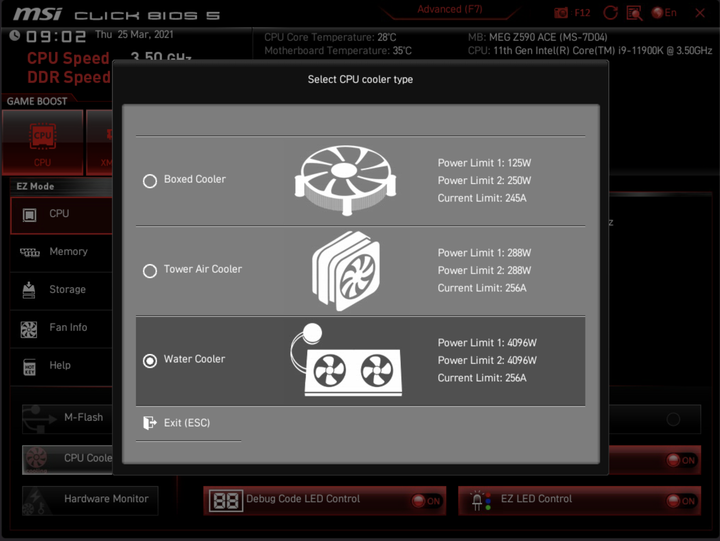

下方的『CPU Cooler Tuning』附屬功能,可以直接先指定處理器的散熱類型來進行調整。

MSI MEG Z590 ACE 主機板開箱實測  以冷靜發揮效能的實力選手
另外還有『Hardware Monitor』來進行處理器溫度與散熱風扇工作的對應調整。


而在提供給進階玩家的 Advanced 模式下,可以調整的部分更多:

MSI MEG Z590 ACE 主機板開箱實測  以冷靜發揮效能的實力選手

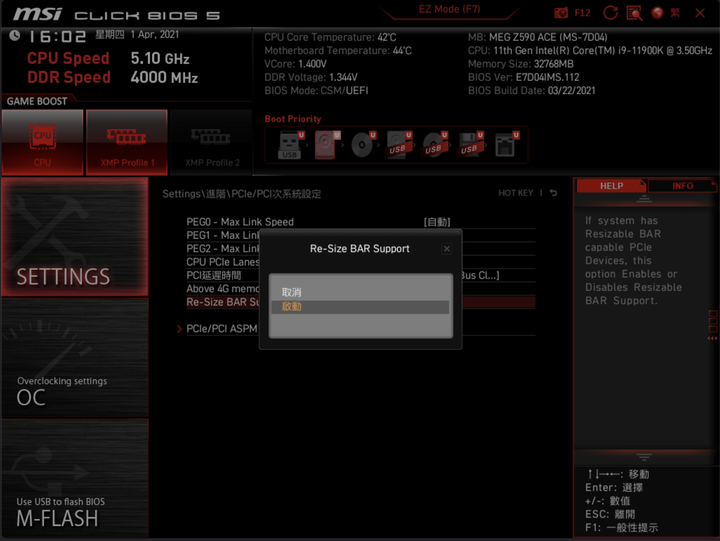

包括主機板 PCIe 的設定,可以在這裡開啟直接存取顯示卡記憶體的 Resizable BAR 功能。

MSI MEG Z590 ACE 主機板開箱實測  以冷靜發揮效能的實力選手

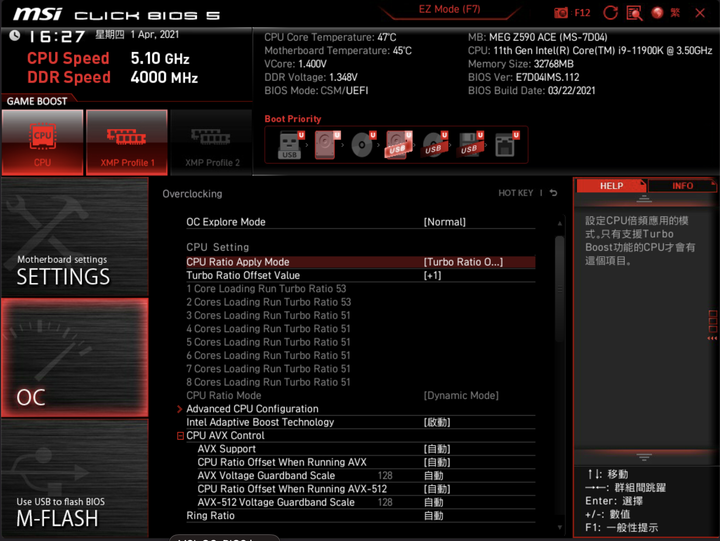

包括處理器的倍頻設定,11 代處理器新支援的 ABT 加速功能,則是在 OC 部分進行設定,若是要對處理器電壓、電源設定、記憶體時脈調整等,都是在此進行。

MSI MEG Z590 ACE 主機板開箱實測  以冷靜發揮效能的實力選手

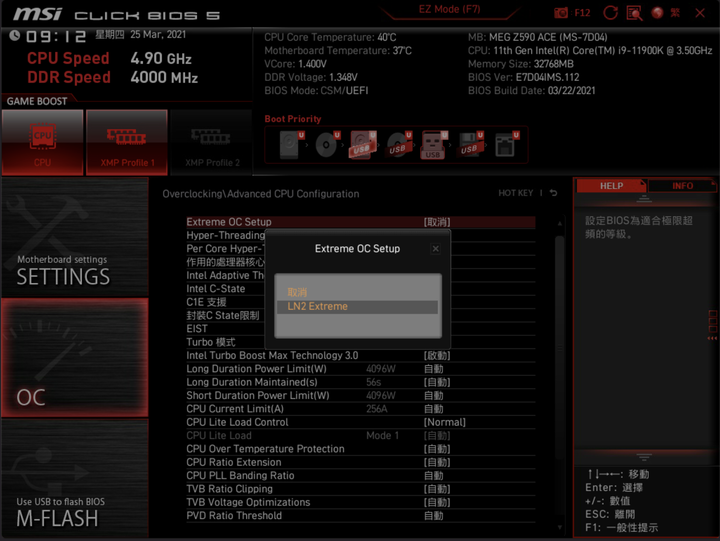

另外也提供包括 LN2 這類更極限的超頻設定。

MSI MEG Z590 ACE 主機板開箱實測  以冷靜發揮效能的實力選手

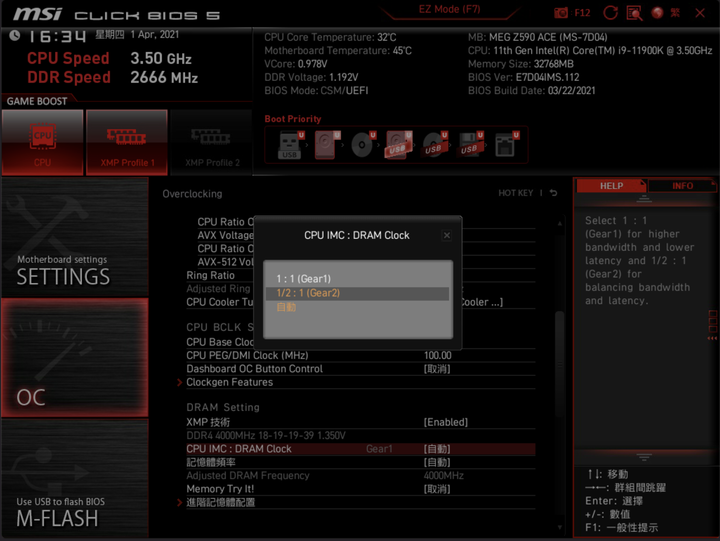

記憶體時脈部分提供 Gear 1 與 Gear 2 兩檔設定,也可透過主機板自動判斷進行。

MSI MEG Z590 ACE 主機板開箱實測  以冷靜發揮效能的實力選手

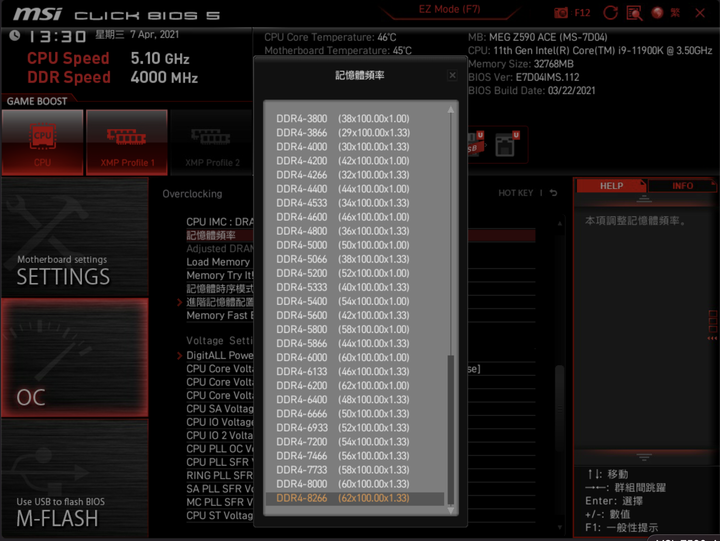

MEG Z590 ACE 的記憶體時脈最高支援到 DDR4-8266。

MSI MEG Z590 ACE 主機板開箱實測  以冷靜發揮效能的實力選手
另外也可以使用其他人已經設定好的超頻參數檔案,MEG Z590 ACE 提供 6 組超頻設定檔的記憶空間。

MSI MEG Z590 ACE 軟體功能


軟體部分這次微星使用『MSI Center』作為主要系統狀況的顯示以及快速調整使用模式之用,提供的功能相當多,除了情境化的效能模式調整外,還包括網路使用模式、Mystic 燈效模式調整、AI 降噪、創作者模式設定等等。

MSI MEG Z590 ACE 主機板開箱實測  以冷靜發揮效能的實力選手

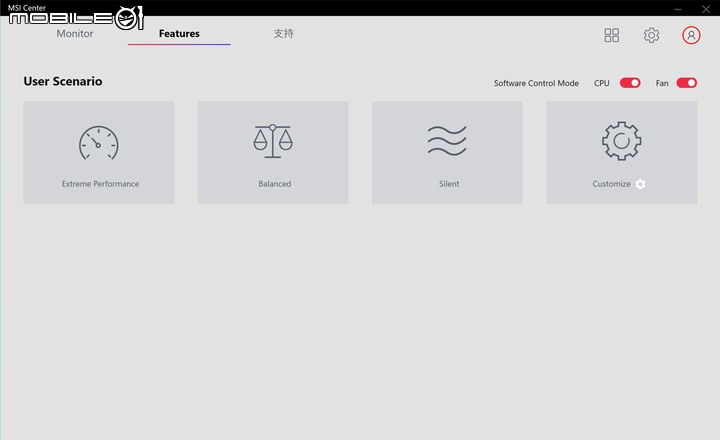

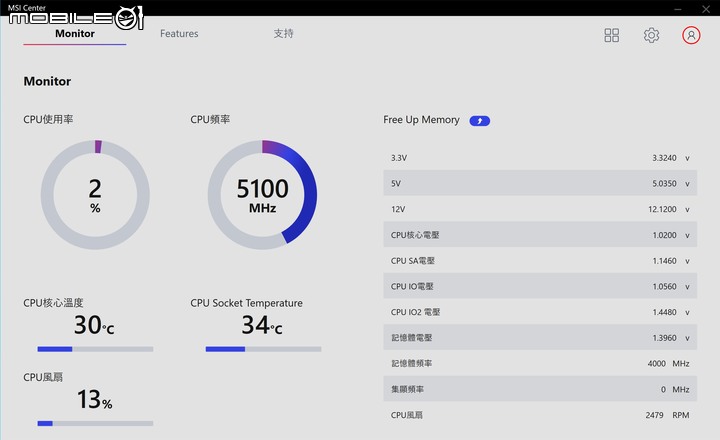

MSI Center 主要介面。

MSI MEG Z590 ACE 主機板開箱實測  以冷靜發揮效能的實力選手

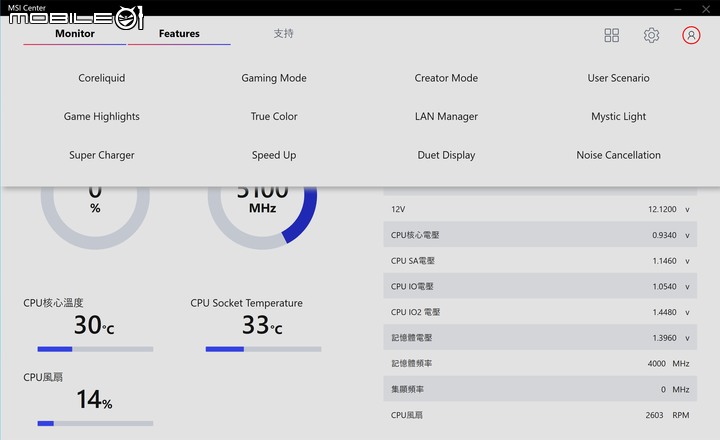

可以透過上方選單進行個別功能調整。

MSI MEG Z590 ACE 主機板開箱實測  以冷靜發揮效能的實力選手
可以針對個別遊戲進行效能調整的 Game Mode。

MSI MEG Z590 ACE 主機板開箱實測  以冷靜發揮效能的實力選手
在創作者模式中可以針對不同應用程式設定效能等級。

MSI MEG Z590 ACE 主機板開箱實測  以冷靜發揮效能的實力選手
也可以直接指定目前的使用模式。

MSI MEG Z590 ACE 主機板開箱實測  以冷靜發揮效能的實力選手

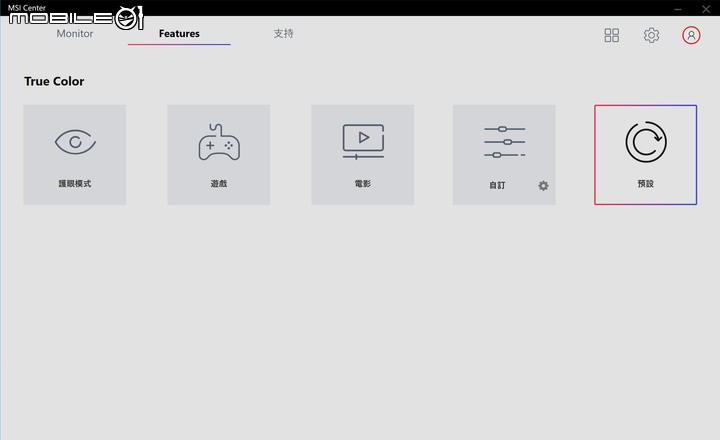

可以直接調整顯示色彩的 Ture Color 功能。

MSI MEG Z590 ACE 主機板開箱實測  以冷靜發揮效能的實力選手
可直接調整網路效能的 LAN Manager 功能。

MSI MEG Z590 ACE 主機板開箱實測  以冷靜發揮效能的實力選手
也可以直接在 MSI Center 中設定 Mystic Light 燈效表現。

MSI MEG Z590 ACE 主機板開箱實測  以冷靜發揮效能的實力選手
而對應疫情需求,MSI 也加入了揚聲器與麥克風的主動降噪功能,可以在 MSI Center 中進行設定。

MSI MEG Z590 ACE 主機板開箱實測  以冷靜發揮效能的實力選手

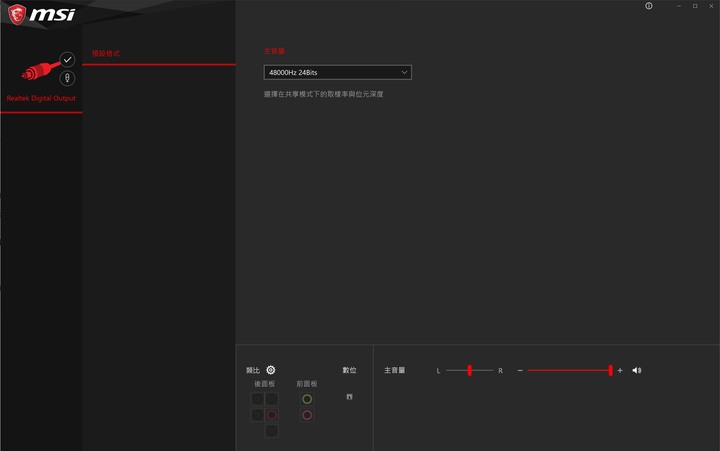

音效部分則是可在 Realtek 音效工具程式中進行設定。

MSI MEG Z590 ACE 效能與散熱表現


接下來就在 GAME BOOST 啟動的狀況下進行測試,主要以 CPU-Z、CineBench R15/R20/R23 等快速測試一下 CPU 效能。

MSI MEG Z590 ACE 主機板開箱實測  以冷靜發揮效能的實力選手

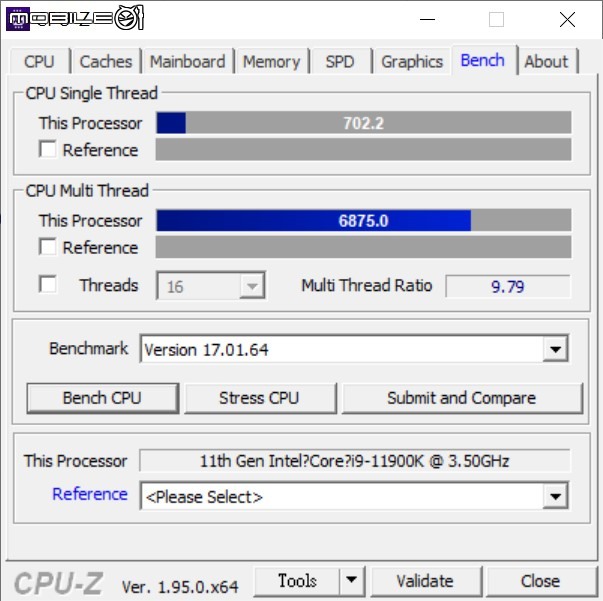

CPU-Z 跑分成績。

MSI MEG Z590 ACE 主機板開箱實測  以冷靜發揮效能的實力選手

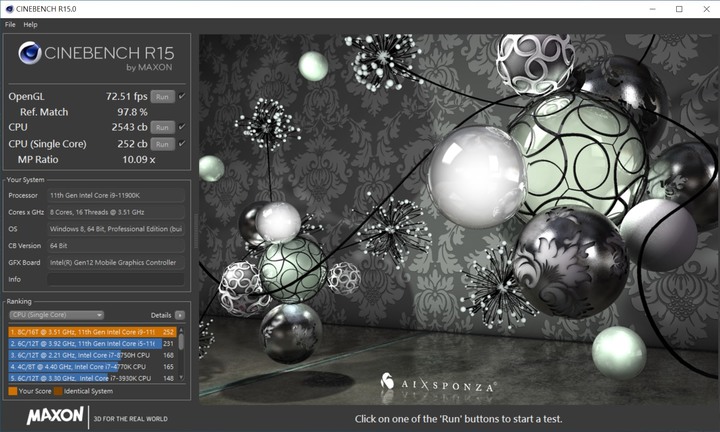

CineBench R15 跑分成績。

MSI MEG Z590 ACE 主機板開箱實測  以冷靜發揮效能的實力選手

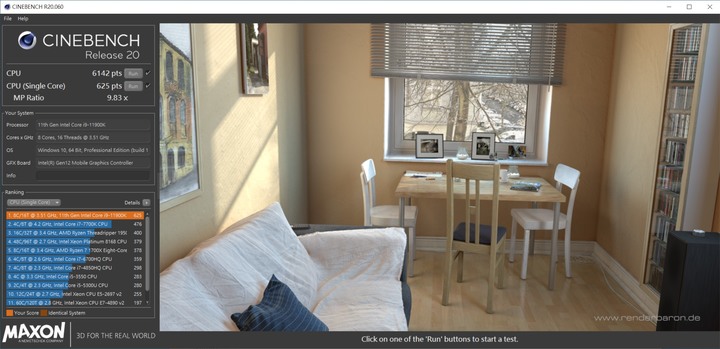

CineBench R20 跑分成績。

MSI MEG Z590 ACE 主機板開箱實測  以冷靜發揮效能的實力選手

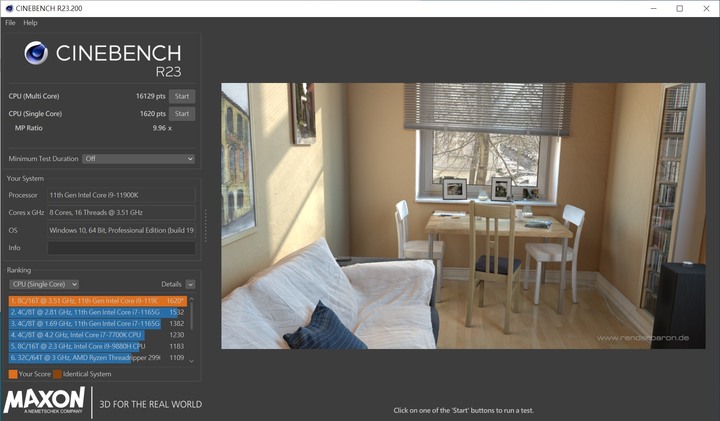

CineBench R23 跑分成績。

另外在主機表面溫度部分,則是利用 FLIR 紅外線測溫儀在進行壓力測試的時候進行 MEG Z590 ACE 表面溫度量測,結果如下:

主機板總覽
MSI MEG Z590 ACE 主機板開箱實測  以冷靜發揮效能的實力選手
處理器周圍
MSI MEG Z590 ACE 主機板開箱實測  以冷靜發揮效能的實力選手
上方 VRM 散熱
MSI MEG Z590 ACE 主機板開箱實測  以冷靜發揮效能的實力選手
Z590 晶片組散熱片
MSI MEG Z590 ACE 主機板開箱實測  以冷靜發揮效能的實力選手
M.2 散熱片
MSI MEG Z590 ACE 主機板開箱實測  以冷靜發揮效能的實力選手
在水冷頭內建風扇的 MPG CORELIQUID K360 AIO 水冷散熱器加持下,處理器周圍的表面溫度大致可以壓制在 50℃ 以下,讓主機板晶片組跟 M2_1 插槽反而是主機板表面最熱的部分。

MSI MEG Z590 ACE 主機板測試心得


MSI MEG Z590 ACE 主機板開箱實測  以冷靜發揮效能的實力選手
MSI MEG Z590 ACE 主機板。

即便有許多人將 Intel 第 11 代處理器視為過渡產品,但微星仍然在 Z590 主機板上面的確投注了不少心力,這次測試的 MEG Z590 ACE 雖然並非最高階的 GODLIKE 款式,但是電源設計、超頻支援性、內建 M.2/SATA 連接埠的數量、IO 連接埠的配置都給得相當有誠意,還有唯一可惜的是有線網路連接埠僅提供單一 2.5 Gbps 選項,對於網路需求比較重的玩家,這點可能會扣一些分數。

另外在散熱表現上,MEG Z590 ACE 雖然採用傳統主機板非全覆蓋的設計,但是仍有大面積的散熱片覆蓋,加上大型的 VRM 散熱塊,讓 MEG Z590 ACE 在進行測試時,都具有相當不錯的溫度壓制表現,接下來陳拔還會針對這次搭配的 MPG CORELIQUID K360 AIO 水冷散熱器進行單獨介紹,謝謝大家。
