技嘉 Z690 AORUS XTREME 主機板。

在看完兩家主機板廠商『巨大』的媒體測試套組後,這次來看技嘉在解禁前寄來的新一代 Z690 晶片組主機板:Z690 AORUS XTREME,這也是這次首波的 Z690 主機板中的旗艦款式,加大的 E-ATX 設計、全面裝甲覆蓋以及滿滿的堆料,光看外觀視覺就很豪華啊~~~~

不過可惜的,這篇也受到 NDA 約束,效能實測部分要等到 11 月 4 日才能解禁,但是陳拔仍然就技嘉 Z690 AORUS XTREME 主機板的外觀設計以及配置為大家進行說明,再度抱歉。

相關文章:

Intel 正式發表第 12 代 Core 桌上型處理器 大小核混搭衝出效能高峰
Intel 推出 Z690 主機板晶片組 滿滿的 PCIe Gen 4 SSD 插槽滿足高速大容量需求
MSI Z690 Unify 主機板+S360 AIO 水冷媒體測試套組開箱 質感滿滿的誠意展現
ROG Maximus Z690 Hero 主機板媒體測試套組開箱 同場加映 CORSAIR 新款 DDR5 記憶體模組

技嘉 Z690 AORUS XTREME 主機板外箱與功能配置


Gigabyte Z690 AORUS XTREME 主機板外觀開箱 以全覆蓋裝甲創造頂級性能美感
技嘉 Z690 AORUS XTREME 主機板的外箱正面,跟今年上半年的 Z590 AORUS XTREME有點像(請看:技嘉 Z590 AORUS XTREME 主機板開箱實測 從規格到散熱一次滿足的旗艦選擇),同樣採用鷹神圖騰跟簡單的視覺設計,正面直接就用大型字體表示支援 PCIe 5.0 以及 DDR5 記憶體規格。

Gigabyte Z690 AORUS XTREME 主機板外觀開箱 以全覆蓋裝甲創造頂級性能美感
外箱正面右下角的支援 Intel 第 12 代 Core 處理器以及 Z690 主機板晶片組標示。

Gigabyte Z690 AORUS XTREME 主機板外觀開箱 以全覆蓋裝甲創造頂級性能美感
盒裝背面則是一樣有主機板外觀影像以及特色功能介紹。

Gigabyte Z690 AORUS XTREME 主機板外觀開箱 以全覆蓋裝甲創造頂級性能美感
外盒背面中央可以看到通電後的主機板影像,包括 IO 護蓋上方、記憶體模組護蓋上方以及下方的散熱蓋版外側都有燈效設計。

Gigabyte Z690 AORUS XTREME 主機板外觀開箱 以全覆蓋裝甲創造頂級性能美感

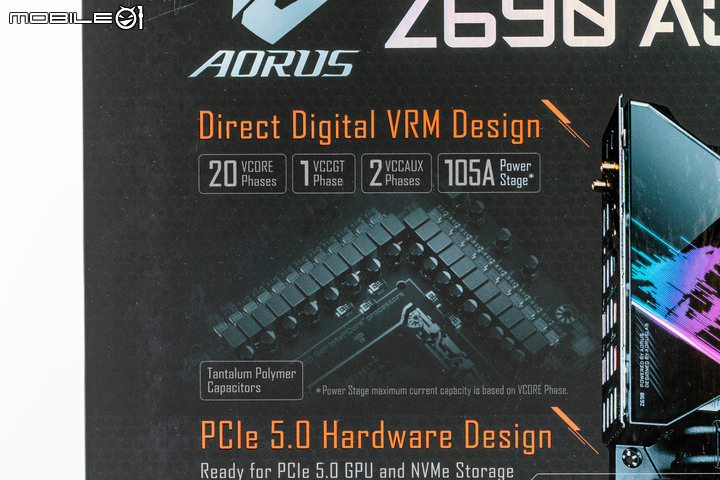

技嘉 Z690 AORUS XTREME 主機板供電部分採用 20+1+2 相的 105A Power Stage 配置,並且採用鉭聚合物電容。

Gigabyte Z690 AORUS XTREME 主機板外觀開箱 以全覆蓋裝甲創造頂級性能美感

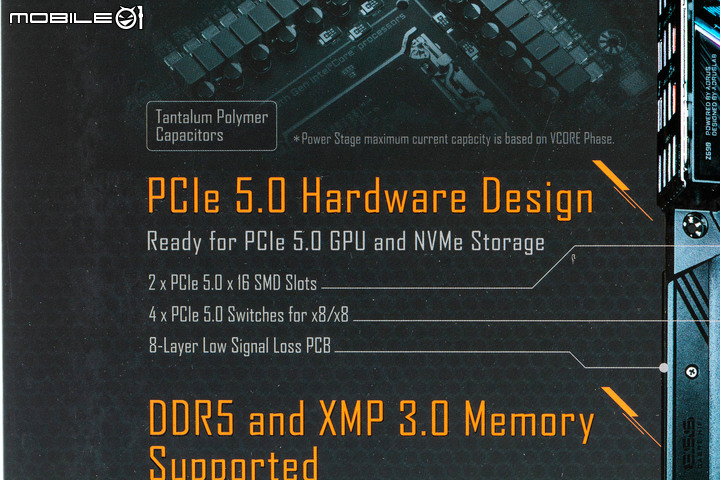

PCIe 插槽以及 NVMe 插槽採用 PCIe 5.0 硬體設計。

Gigabyte Z690 AORUS XTREME 主機板外觀開箱 以全覆蓋裝甲創造頂級性能美感

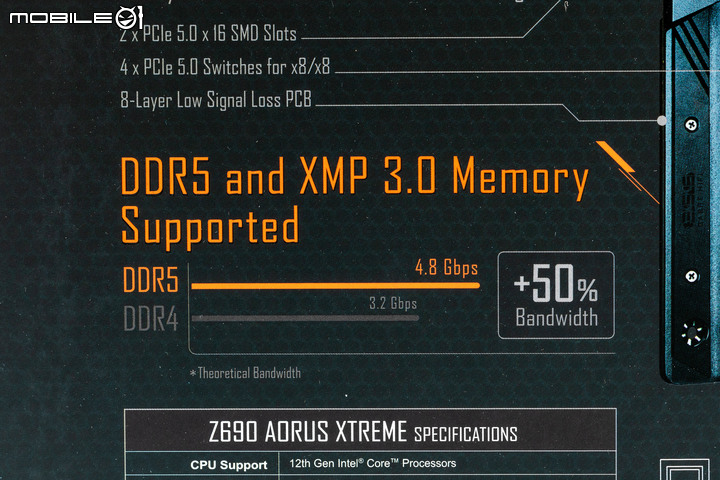

記憶體部分則是支援 DDR5 規格以及 Intel XMP 3.0 超頻設定檔。

Gigabyte Z690 AORUS XTREME 主機板外觀開箱 以全覆蓋裝甲創造頂級性能美感
在處理器供電以及 M.2 SSD 散熱部分更是以滿滿的散熱設計覆蓋。

Gigabyte Z690 AORUS XTREME 主機板外觀開箱 以全覆蓋裝甲創造頂級性能美感
無線網路則是提供 WiFi 6E 的規格,支援 802.11ax 傳輸規範。

Gigabyte Z690 AORUS XTREME 主機板外觀開箱 以全覆蓋裝甲創造頂級性能美感
外接音效配置則是跟 Z590 AORUS XTREME 一樣附上一個外接的 ESS USB DAC,提供多樣化的音效輸出選擇。

Gigabyte Z690 AORUS XTREME 主機板外觀開箱 以全覆蓋裝甲創造頂級性能美感

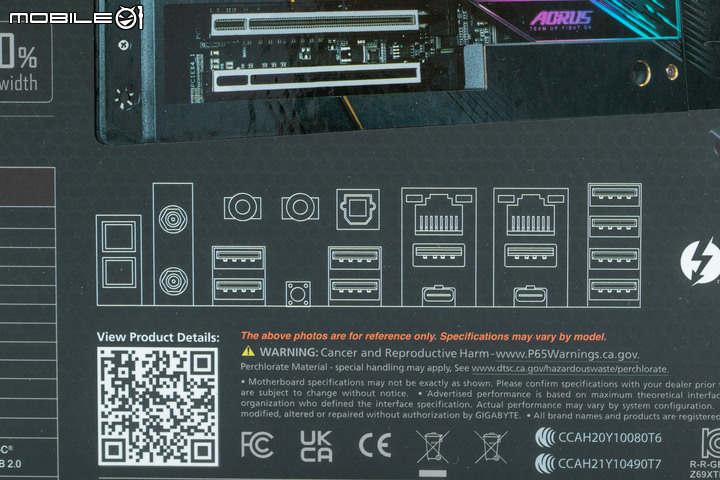

技嘉 Z690 AORUS XTREME 主機板的 IO 面板配置圖示。

Gigabyte Z690 AORUS XTREME 主機板外觀開箱 以全覆蓋裝甲創造頂級性能美感

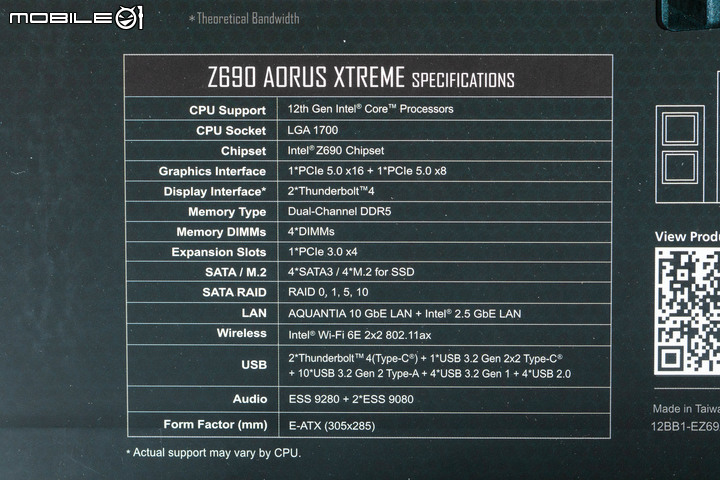

技嘉 Z690 AORUS XTREME 主機板的主要規格表。

Gigabyte Z690 AORUS XTREME 主機板外觀開箱 以全覆蓋裝甲創造頂級性能美感
開啟上蓋,內側有技嘉的『TEAM UP. FIGHT ON.』字樣。

Gigabyte Z690 AORUS XTREME 主機板外觀開箱 以全覆蓋裝甲創造頂級性能美感

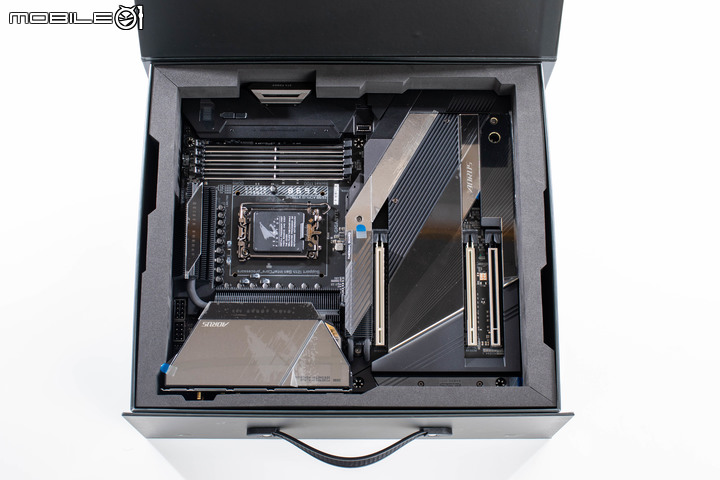

盒裝上層為技嘉 Z690 AORUS XTREME 主機板,原本上方還有一層透明塑料護蓋,但是因為拍照會反光所以就先拿掉了。

Gigabyte Z690 AORUS XTREME 主機板外觀開箱 以全覆蓋裝甲創造頂級性能美感
技嘉 Z690 AORUS XTREME 主機板盒裝下層,首先是一張 AORUS 的貼紙集合。

Gigabyte Z690 AORUS XTREME 主機板外觀開箱 以全覆蓋裝甲創造頂級性能美感

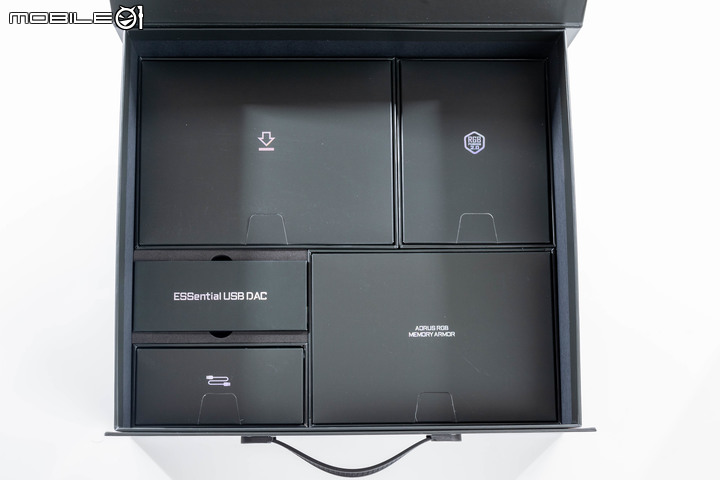

下層的配件存放配置,依照不同的類別提供了分隔收納設計,盒蓋上還有圖示可供使用者方便尋找。

Gigabyte Z690 AORUS XTREME 主機板外觀開箱 以全覆蓋裝甲創造頂級性能美感

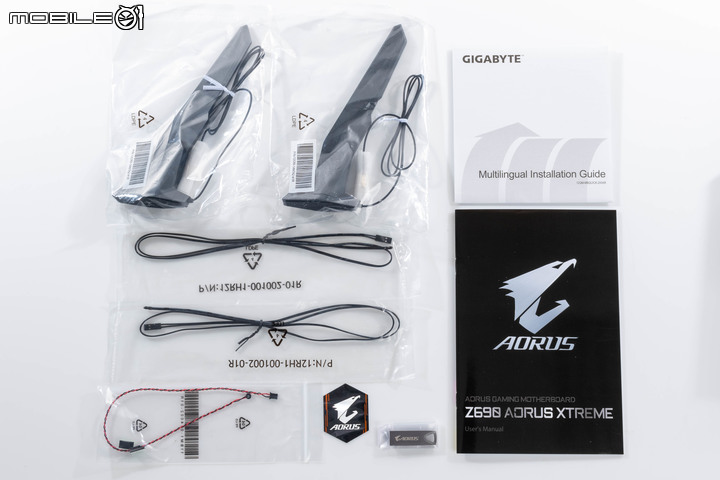

左上方收納盒的內容物,主要是說明書、WiFi 天線、溫度感應線、銘牌貼紙以及驅動程式 USB 隨身碟。

Gigabyte Z690 AORUS XTREME 主機板外觀開箱 以全覆蓋裝甲創造頂級性能美感

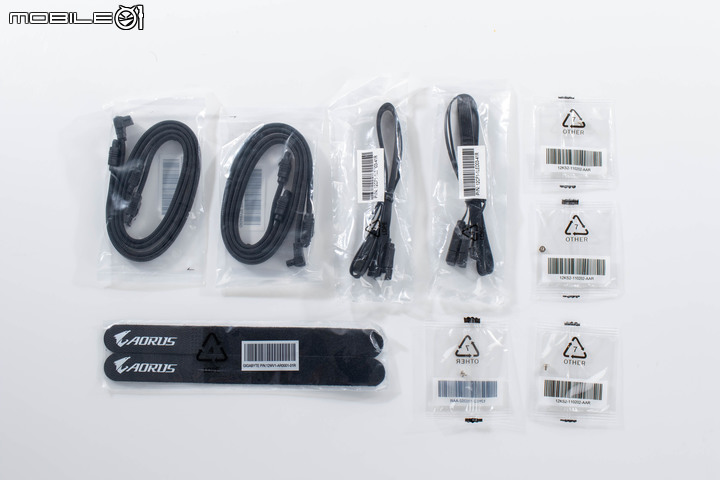

右上方 RGB 收納盒內的配件,包括兩組 SATA 傳輸線、RGB 燈效延長線、束線帶、M.2 SSD 安裝螺絲。

Gigabyte Z690 AORUS XTREME 主機板外觀開箱 以全覆蓋裝甲創造頂級性能美感
左下方連接線收納盒的內容物,包括機殼前面板延長線、一轉二 USB 2.0 延長線以及前面板針腳固定座。

Gigabyte Z690 AORUS XTREME 主機板外觀開箱 以全覆蓋裝甲創造頂級性能美感

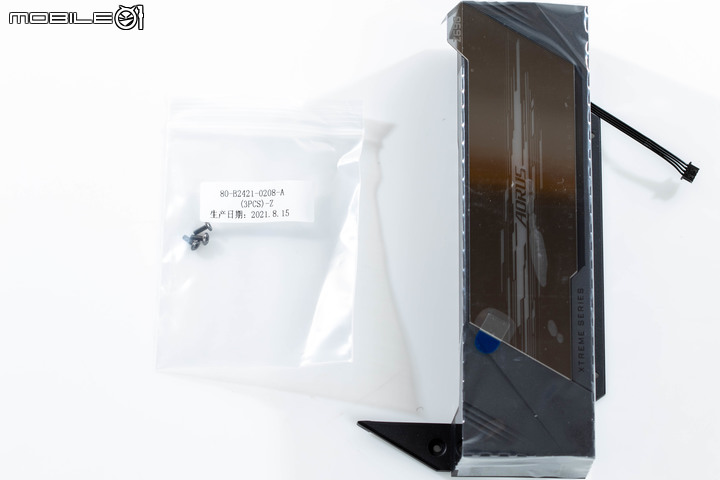

這次技嘉 Z690 AORUS XTREME 主機板還有一個很特殊的配件:記憶體插槽護蓋,可以安裝在記憶體插槽上方,並且具有燈效顯示。

Gigabyte Z690 AORUS XTREME 主機板外觀開箱 以全覆蓋裝甲創造頂級性能美感

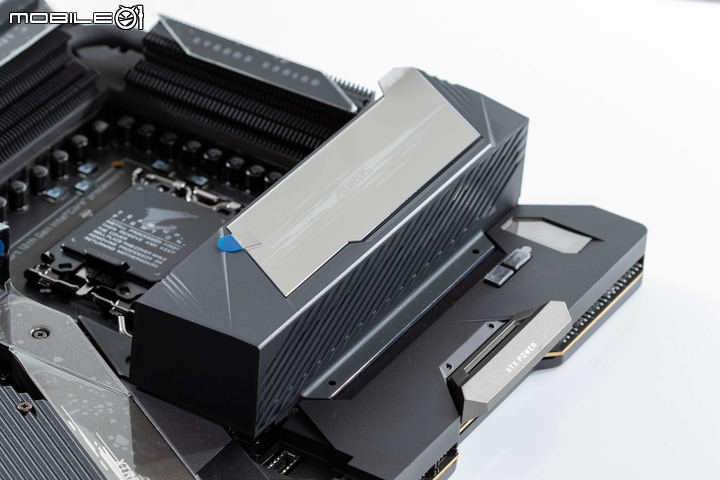

先將記憶體護蓋放上技嘉 Z690 AORUS XTREME 主機板,模擬一下裝上的情形。

Gigabyte Z690 AORUS XTREME 主機板外觀開箱 以全覆蓋裝甲創造頂級性能美感

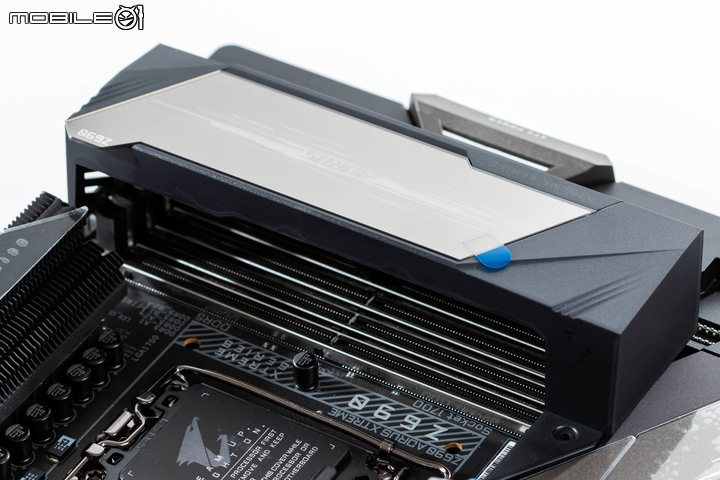

從另一個角度來看記憶體插槽護蓋裝上後的樣子,好險目前無 RGB 的 DDR5 記憶體模組高度都不高....。

Gigabyte Z690 AORUS XTREME 主機板外觀開箱 以全覆蓋裝甲創造頂級性能美感

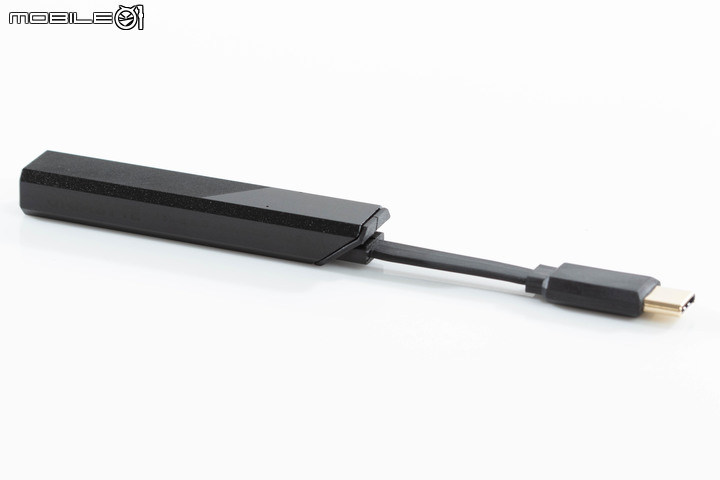

最後一個配件:外接 ESSential USB-C DAC。

Gigabyte Z690 AORUS XTREME 主機板外觀開箱 以全覆蓋裝甲創造頂級性能美感

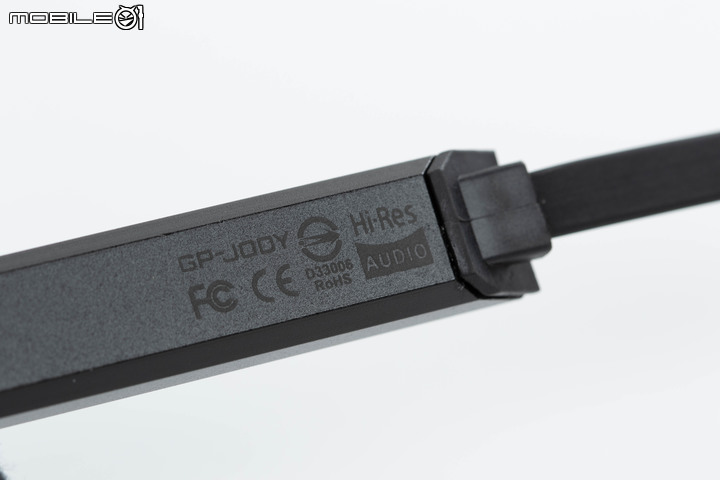

支援 Hi-Res 高解析音質輸出。

Gigabyte Z690 AORUS XTREME 主機板外觀開箱 以全覆蓋裝甲創造頂級性能美感

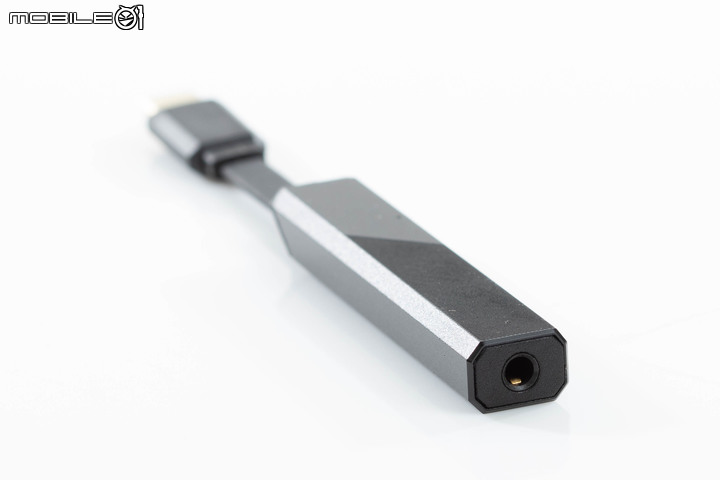

另外一端則是具有 3.5mm 音源輸出孔。

Gigabyte Z690 AORUS XTREME 主機板外觀開箱 以全覆蓋裝甲創造頂級性能美感

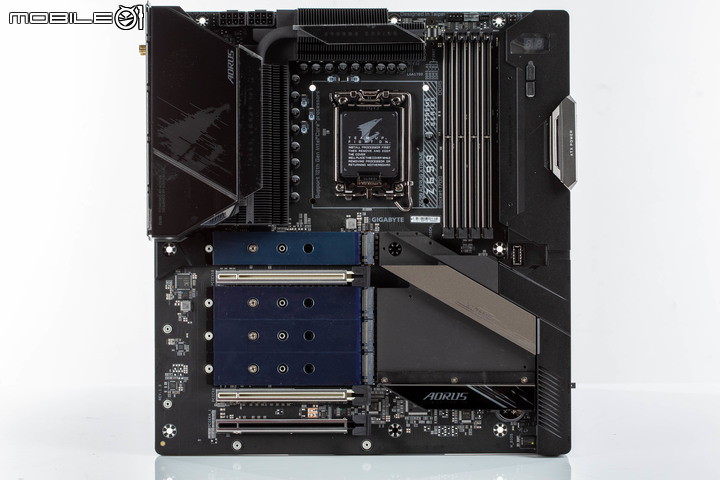

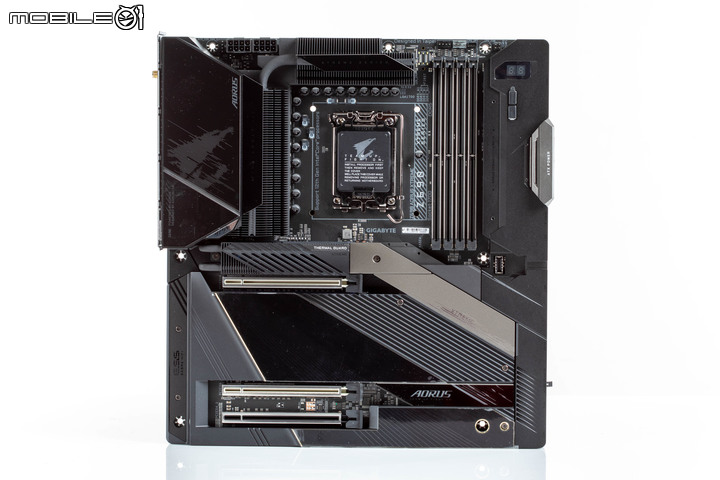

技嘉 Z690 AORUS XTREME 主機板本體正面,採用 E-ATX 規格,大小為 30.5 x 28.5 公分,相當具有份量。

Gigabyte Z690 AORUS XTREME 主機板外觀開箱 以全覆蓋裝甲創造頂級性能美感

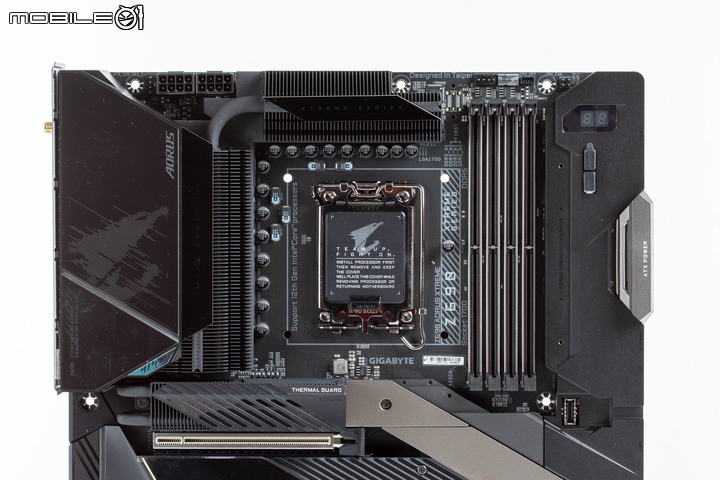

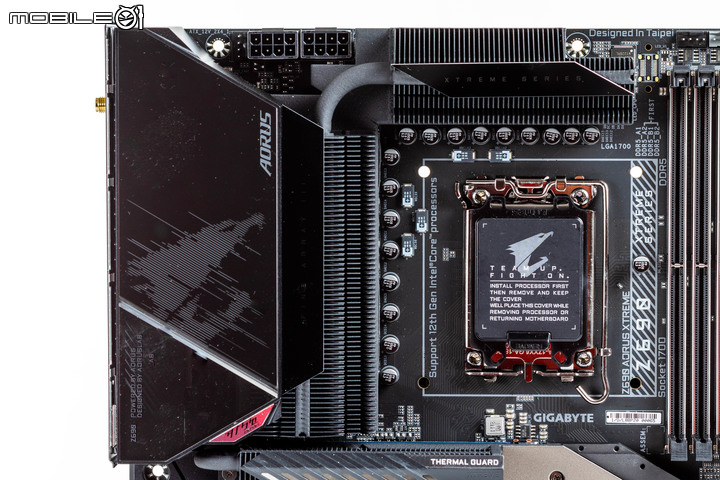

技嘉 Z690 AORUS XTREME 主機板的上半部佈局,可以看到大面積的護甲覆蓋設計,僅露出必要的連接針腳與處理器、記憶體插槽。

Gigabyte Z690 AORUS XTREME 主機板外觀開箱 以全覆蓋裝甲創造頂級性能美感
技嘉 Z690 AORUS XTREME 主機板的 IO 蓋版與 VRM 散熱設計特寫,上方跟側邊的 VRM 散熱模組間則是有熱導管連接。

Gigabyte Z690 AORUS XTREME 主機板外觀開箱 以全覆蓋裝甲創造頂級性能美感

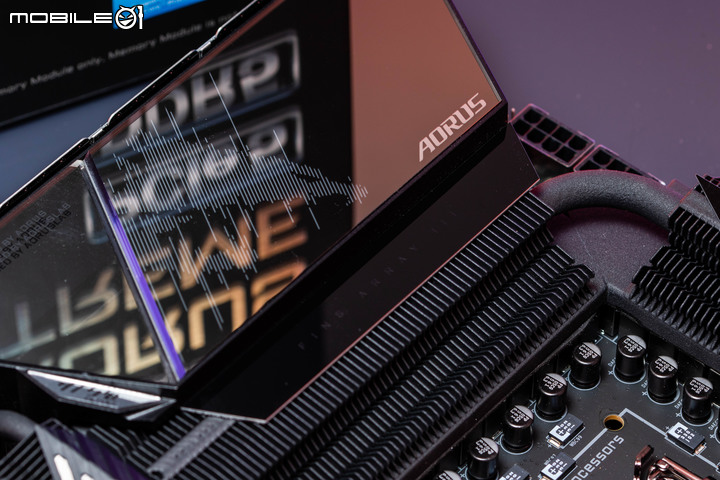

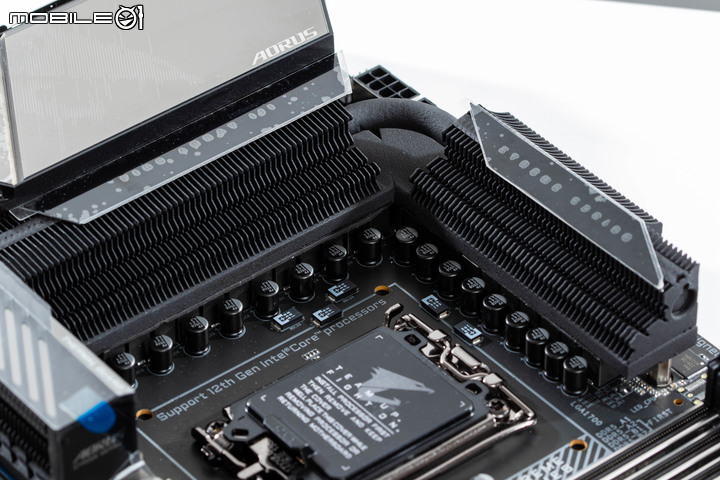

從另一個角度來看技嘉 Z690 AORUS XTREME 主機板的 VRM 供電散熱設計,兩側散熱片分別以多層鰭片造型增加散熱面積。

Gigabyte Z690 AORUS XTREME 主機板外觀開箱 以全覆蓋裝甲創造頂級性能美感

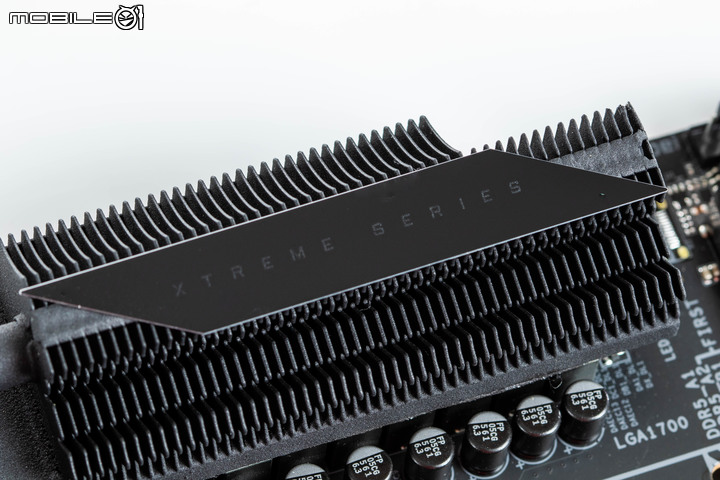

上方散熱片還有 XTREME SERIES 系列的字樣。

Gigabyte Z690 AORUS XTREME 主機板外觀開箱 以全覆蓋裝甲創造頂級性能美感

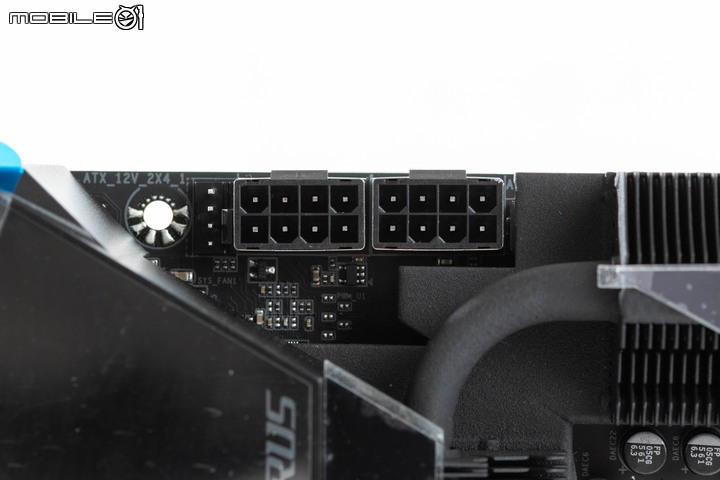

處理器的供電部分也是以兩組 8 Pin 電源插座負責。

Gigabyte Z690 AORUS XTREME 主機板外觀開箱 以全覆蓋裝甲創造頂級性能美感

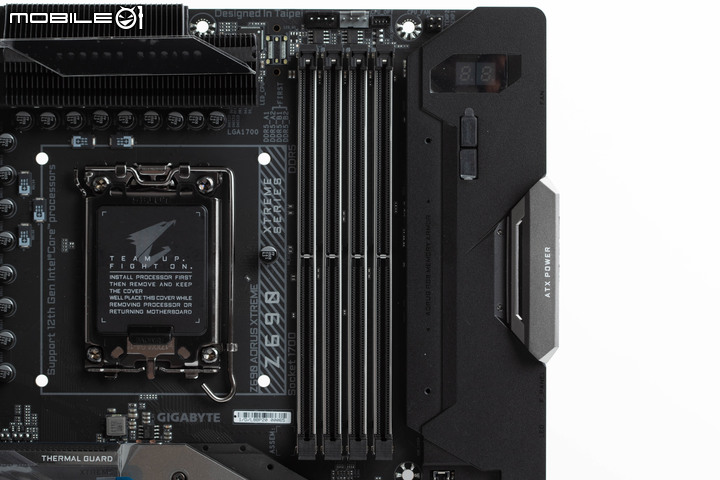

主機板右側上方的記憶體插槽與周邊布局,技嘉 Z690 AORUS XTREME 主機板提供四組 DIMM DDR5 記憶體插槽,另外在上方則是提供 CPU 風扇以及 CPU OPT 插座針腳,還有一組提供給記憶體插槽蓋板燈效的小型 4 Pin 插座。

Gigabyte Z690 AORUS XTREME 主機板外觀開箱 以全覆蓋裝甲創造頂級性能美感

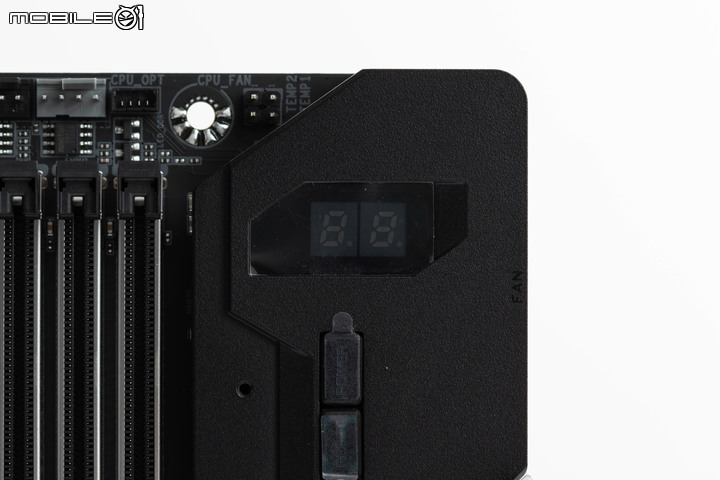

技嘉 Z690 AORUS XTREME 主機板右上角的 DB_PORT 故障指示燈號、電源按鍵、重設按鍵。

Gigabyte Z690 AORUS XTREME 主機板外觀開箱 以全覆蓋裝甲創造頂級性能美感

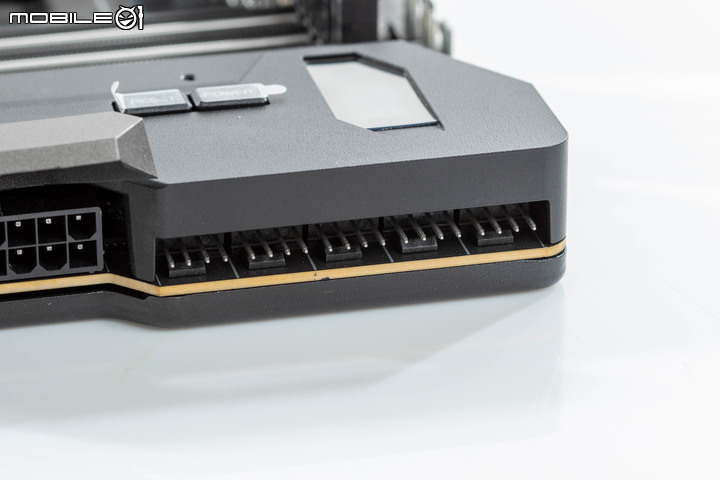

外側則是提供了五組機殼風扇插座。

Gigabyte Z690 AORUS XTREME 主機板外觀開箱 以全覆蓋裝甲創造頂級性能美感

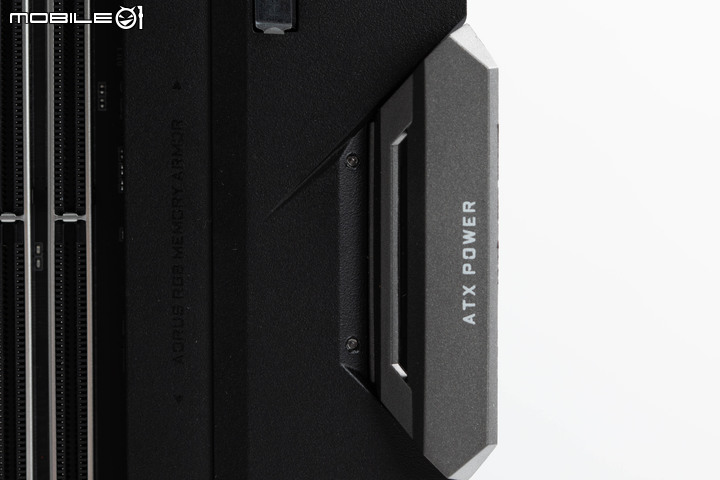

跟上一代 Z590 AORUS XTREME 相比,技嘉 Z690 AORUS XTREME 主機板在 24 Pin ATX 電源外側還設計了保護設計。

Gigabyte Z690 AORUS XTREME 主機板外觀開箱 以全覆蓋裝甲創造頂級性能美感

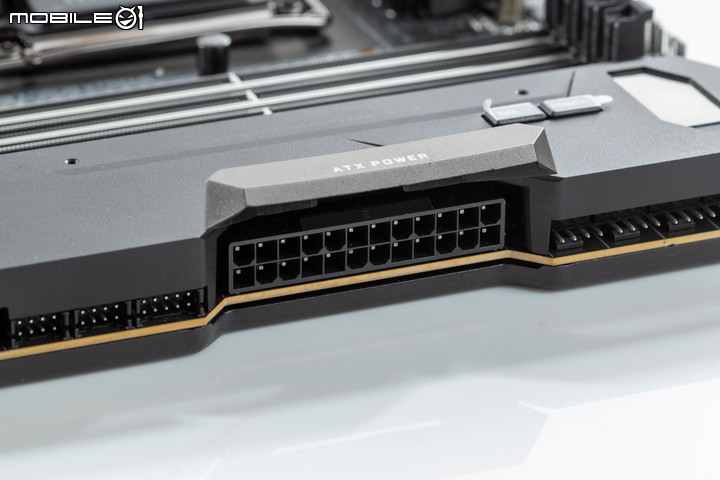

從外側看 24 Pin ATX 電源插座設計。

Gigabyte Z690 AORUS XTREME 主機板外觀開箱 以全覆蓋裝甲創造頂級性能美感
下方則是有前面板按鍵插座以及兩組 LED 光效插座,均需要另外連接轉接線進行連接。

Gigabyte Z690 AORUS XTREME 主機板外觀開箱 以全覆蓋裝甲創造頂級性能美感

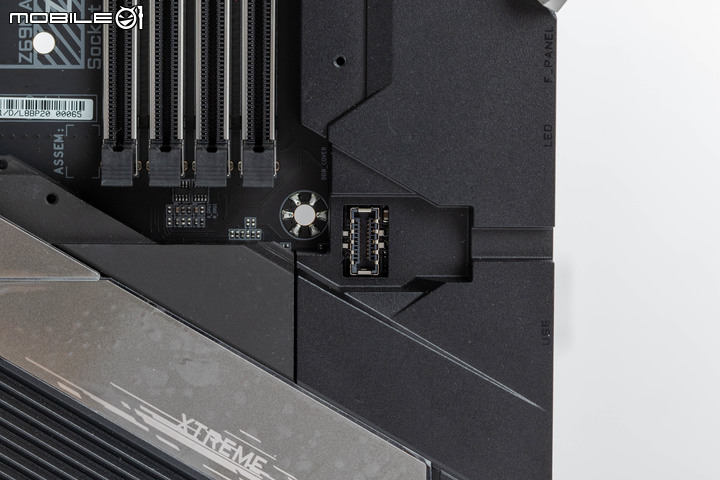

中央部分則是有一組 USB 3.2 Gen 2x2 Type-C 的前面板插座。

Gigabyte Z690 AORUS XTREME 主機板外觀開箱 以全覆蓋裝甲創造頂級性能美感
再往下方走則是有兩組 USB 3.0 的前面板連接插座。

Gigabyte Z690 AORUS XTREME 主機板外觀開箱 以全覆蓋裝甲創造頂級性能美感

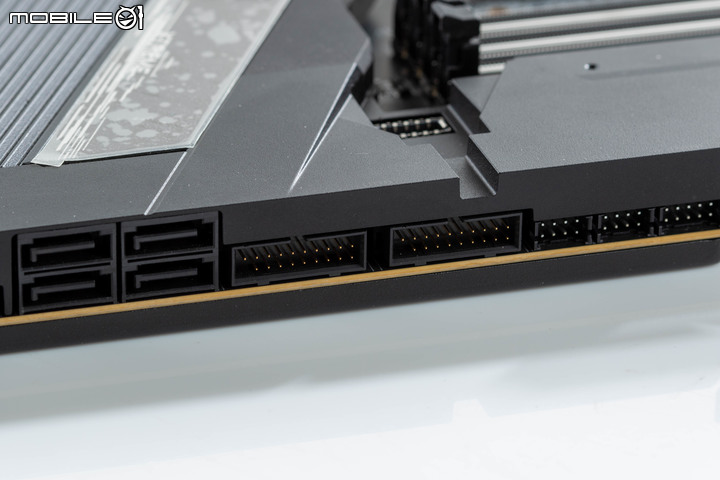

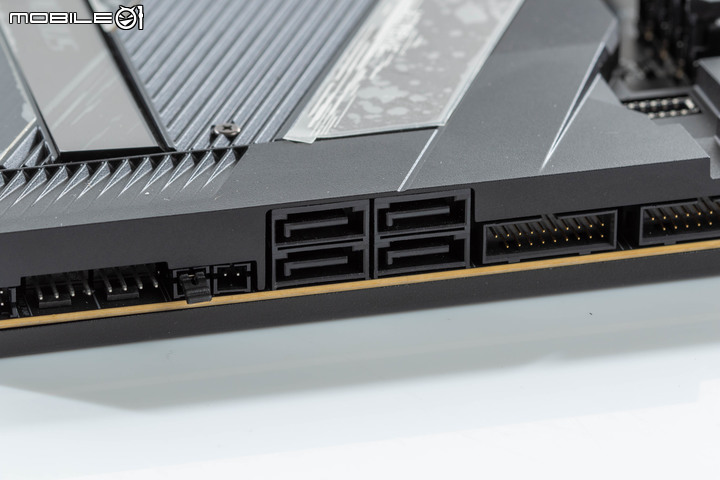

以及四組 SATA 6Gbps 連接埠。

Gigabyte Z690 AORUS XTREME 主機板外觀開箱 以全覆蓋裝甲創造頂級性能美感

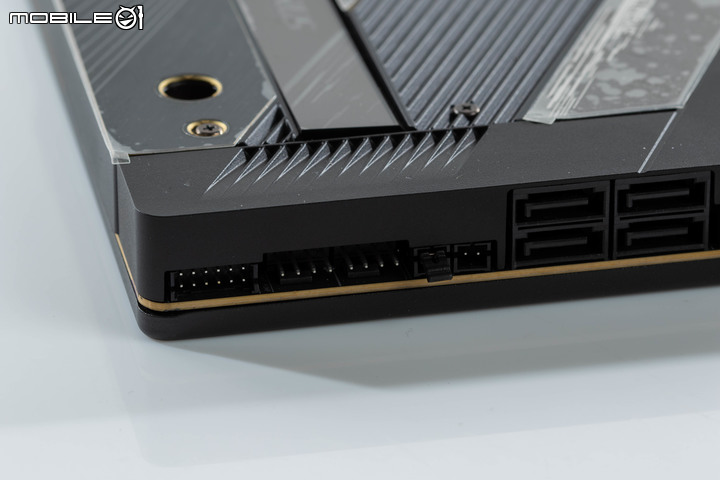

靠近尾端則是提供音量偵測線連接插座、兩具機殼/水幫浦風扇連接插座以及 USB 2.0 前面板連接插座。

Gigabyte Z690 AORUS XTREME 主機板外觀開箱 以全覆蓋裝甲創造頂級性能美感

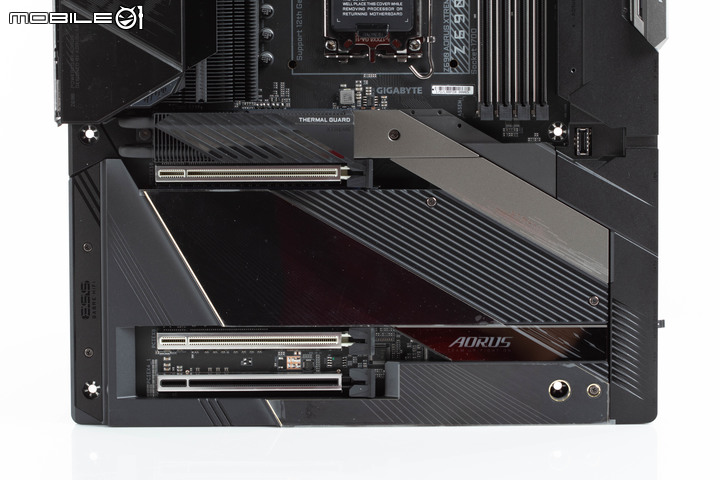

技嘉 Z690 AORUS XTREME 主機板下半部的配置,除了三組 PCIe 插槽的部分,也全部都由散熱裝甲所覆蓋。而這三組 PCIe 插槽的配置分別是一組 PCIe x16(最上方)、一組 PCIe x8(中央偏下)以及 PCIe x4(下方)。上方兩組為與處理器直連的設定,提供 PCIe 5.0 的連接規格,可設定為 x16+x0 或是 x8+x8 的設定。而下方的 PCIe x4 插槽則是與 Z690 晶片組連接,提供 PCIe 3.0 x4 的連接規格。

另外在 PCIe 插槽間的空間,技嘉 Z690 AORUS XTREME 主機板則是設置了共四組的 M.2 SSD 安裝插槽,並且透過上方的散熱裝甲提供 SSD 模組的散熱需求。而通常做為主要安裝的 M2A_CPU 插槽部分,在散熱片的設計上更有 THERMAL GUARD 強化處理。

Gigabyte Z690 AORUS XTREME 主機板外觀開箱 以全覆蓋裝甲創造頂級性能美感

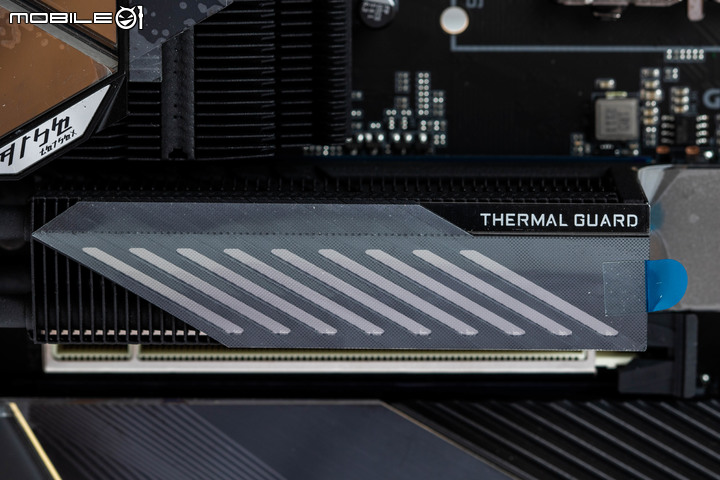

M2A_CPU 插槽上的 THERMAL GUARD 散熱設計。

Gigabyte Z690 AORUS XTREME 主機板外觀開箱 以全覆蓋裝甲創造頂級性能美感

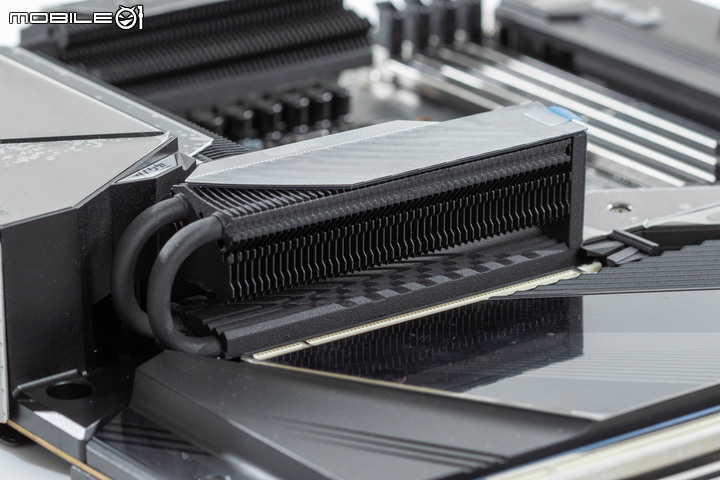

從另一個角度來看 THERMAL GUARD 的散熱設計,透過雙層大型散熱鰭片+熱導管的設計,增加 SSD 的散熱效率。

Gigabyte Z690 AORUS XTREME 主機板外觀開箱 以全覆蓋裝甲創造頂級性能美感

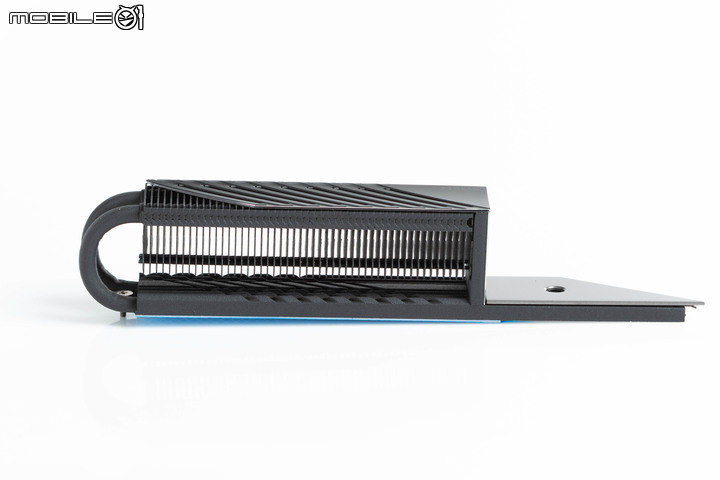

單獨從側面看 M2A_CPU 插槽的散熱片設計。

Gigabyte Z690 AORUS XTREME 主機板外觀開箱 以全覆蓋裝甲創造頂級性能美感
下方散熱片則是做了鏡面造型處理。

Gigabyte Z690 AORUS XTREME 主機板外觀開箱 以全覆蓋裝甲創造頂級性能美感
將 M.2 SSD 上方護蓋均卸下的狀況,技嘉 Z690 AORUS XTREME 主機板共提供四組 M.2 SSD 插槽,最上方的 M2A_CPU 為直連處理器的設定,支援 PCIe 4.0 連接規格,下方的 M2P_SB、M2Q_SB 以及 M2M_SB 則是與 Z690 晶片組連接的設定,同樣都提供 PCIe 4.0 連接規格。四個插槽均貼有導熱膠。

Gigabyte Z690 AORUS XTREME 主機板外觀開箱 以全覆蓋裝甲創造頂級性能美感

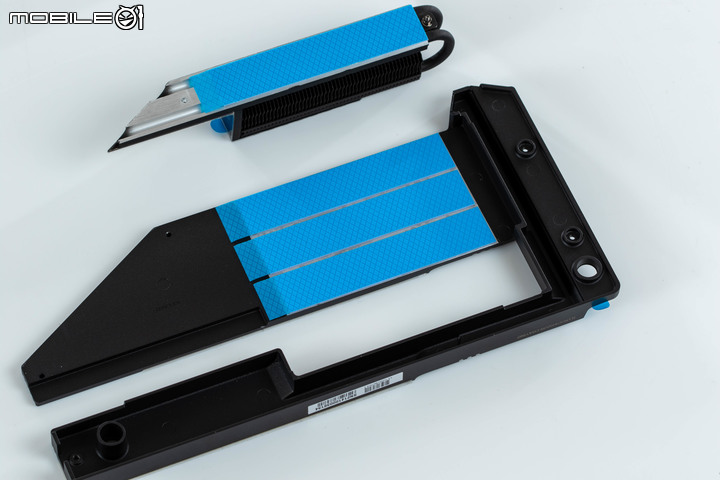

四組上蓋背板的內側也都有導熱膠配置,將 SSD 熱量導致散熱裝甲加速熱量導出。

Gigabyte Z690 AORUS XTREME 主機板外觀開箱 以全覆蓋裝甲創造頂級性能美感
左側的音效部分也以護甲覆蓋,並且在表面具有 ESS SABRE HIFI 音效的字樣,採用 ESS ES9280AC DAC 與 ESS ES9080 音效晶片的搭配組合。

Gigabyte Z690 AORUS XTREME 主機板外觀開箱 以全覆蓋裝甲創造頂級性能美感
技嘉 Z690 AORUS XTREME 主機板的 IO 背板配置,由左至右分別為 Q-Flash 按鍵、OC 啟動按鍵、WiFi 天線、3.5mm 音效輸出、3.5 mm 麥克風孔、10 組 USB 3.2 Gen 2 Type-A 連接埠、 Clear CMOS 按鍵、S/PDIF 光纖音效輸出、2.5Gbps 有線網路、10Gbps 有線網路(Marvell AQtion AQC113C)、兩組 Thunderbolt 4(USB Type-C) 連接埠。

技嘉 Z690 AORUS XTREME 主機板開箱心得


Gigabyte Z690 AORUS XTREME 主機板外觀開箱 以全覆蓋裝甲創造頂級性能美感
技嘉 Z690 AORUS XTREME 主機板。

就配置來看,跟陳拔另外兩張開箱的 Z690 晶片組主機板相比,技嘉 Z690 AORUS XTREME 主機板在 M.2 SSD 插槽部分沒有給到滿,但全部都提供 PCIe 4.0 規格,使用者就不用記到底是哪一條是較慢的 PCIe 3.0 速度,另外全裝甲的覆蓋設計在裝機時的確相當美觀。不過同樣的這張技嘉 Z690 AORUS XTREME 主機板效能部分也會搭配新款處理器與 DDR5 記憶體進行測試,效能部分的結果也會在 11 月上旬解禁公布,也請大家再等一下喔。
