MSI MEG Z690 Unify 主機板效能實測 以黑化低調設計隱藏高階實力

MSI MEG Z690 Unify 主機板效能實測 以黑化低調設計隱藏高階實力
微星 MEG Z690 Unify 主機板。

在 10 月底的 Intel 第 12 代 Core 處理器的首發開箱時,陳拔首先對處理器以及搭配的 DDR5 記憶體進行實測(請見:Intel 第 12 代 Core i9-12900K 處理器實測 打造效能天花板的頂級旗艦Intel Core i5-12600K 處理器實測 發揮異質核心優勢的真中階強者DDR5 記憶體首波效能來襲 CORSAIR DOMINATOR PLATINUM RGB DDR5 記憶體 VIP 套組開箱實測Kingston FURY Renegade SSD 與 Beast DDR5 記憶體套組開箱實測 以頂尖規格重返電競市場),而在處理器與 DDR5 記憶體的測試告一段落後,接下來就來看作為效能發揮平台的主機板部分,首張先對微星這次推出的 MEG Z690 Unify 主機板進行介紹。不過這張主機板陳拔已經在 10 月底的外觀開箱中,針對配置與設計進行介紹過了,所以這邊就直接來看周邊配置與效能的部分吧!

微星 MEG Z690 Unify 主機板周邊配置


首先來看微星 MEG Z690 Unify 主機板周邊的配置,先前在開箱拍攝的時候因為受到 NDA 的限制無法太詳細的說明,這次就透過更仔細的拆解來看一下微星 MEG Z690 Unify 主機板的周邊配置。

MSI MEG Z690 Unify 主機板效能實測 以黑化低調設計隱藏高階實力

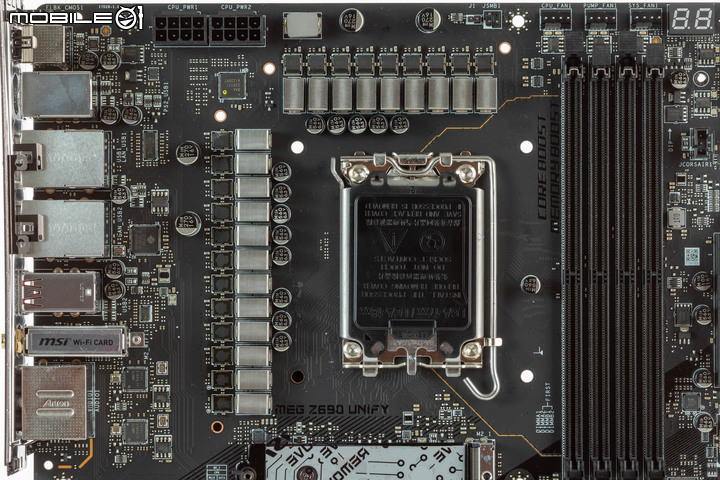

移除散熱設計前的微星 MEG Z690 Unify 主機板布局,可以看到在處理器供電設計、M.2 SSD 插槽以及 Z690 晶片組上方都具有大型的散熱塊設計。

MSI MEG Z690 Unify 主機板效能實測 以黑化低調設計隱藏高階實力

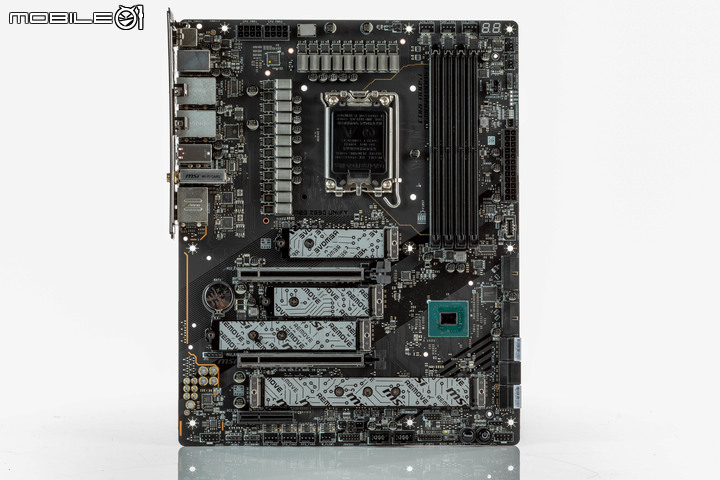

將散熱設計都移除的微星 MEG Z690 Unify 主機板布局,可以看到這次 Z690 晶片組主機板的兩大特色:更高階的處理器供電設計以及大量的 M.2 SSD 插槽。

MSI MEG Z690 Unify 主機板效能實測 以黑化低調設計隱藏高階實力

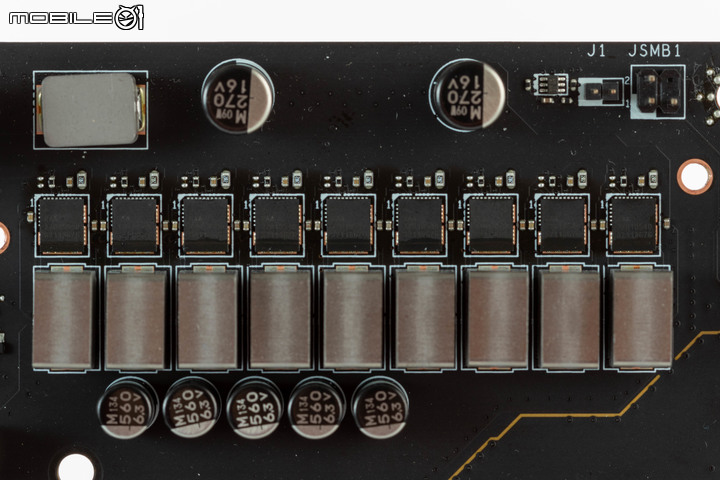

首先來看供電設計部分,微星 MEG Z690 Unify 主機板提供了 19+2 相、105A 處理器 Power Stage 供電設計,PMW 控制器採用 Renesas RAA 229131 PWM 晶片。

MSI MEG Z690 Unify 主機板效能實測 以黑化低調設計隱藏高階實力

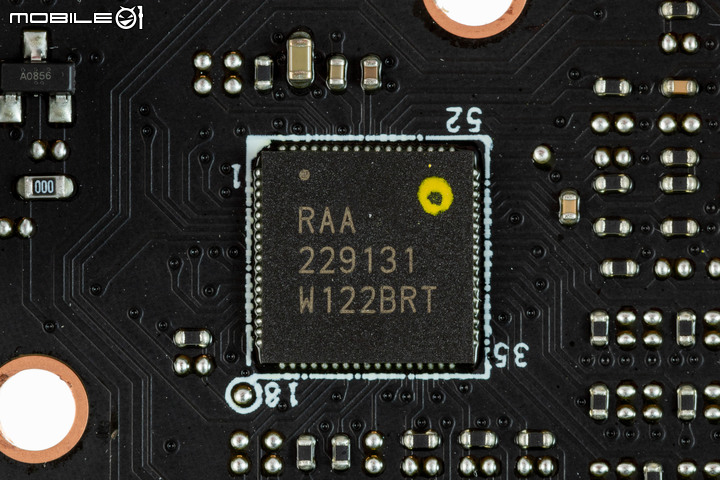

Renesas RAA 229131 PWM 晶片,目前市面上大多數的 Z690 高階主機板都使用這款PMW 控制器。

MSI MEG Z690 Unify 主機板效能實測 以黑化低調設計隱藏高階實力
單相電源採用 Renesas RAA22010540 MOSFET 晶片,直接與 PMW 控制器連線控制供電。

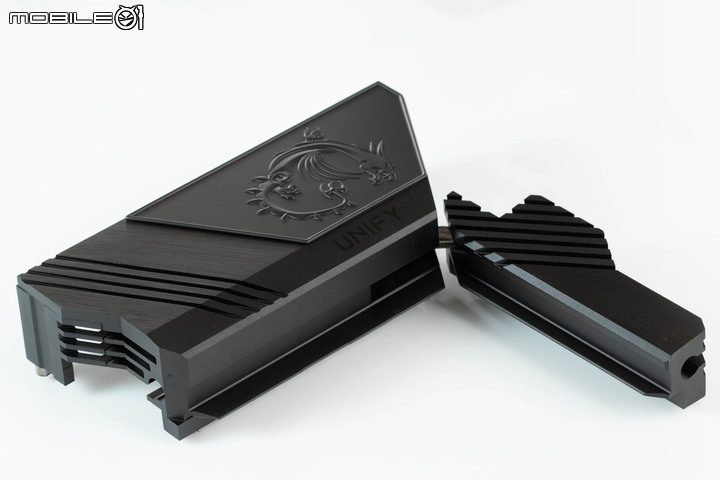

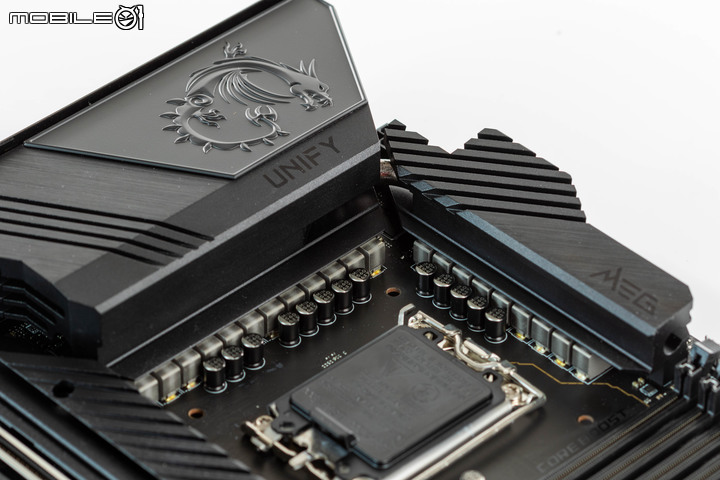

為了提供 VRM 模組足夠的散熱能力,微星 MEG Z690 Unify 主機板在上方覆蓋了相當大型的散熱塊,並且透過導熱膠增加熱量傳導的效率。

MSI MEG Z690 Unify 主機板效能實測 以黑化低調設計隱藏高階實力
微星 MEG Z690 Unify 主機板 VRM 模組上方的導熱設計。

MSI MEG Z690 Unify 主機板效能實測 以黑化低調設計隱藏高階實力
模組背面的導熱膠配置。

MSI MEG Z690 Unify 主機板效能實測 以黑化低調設計隱藏高階實力
另外在強化背板的 VRM 對應位置也具有導熱膠的設計,透過大面積的金屬強化背板加速供電熱量的排出。

MSI MEG Z690 Unify 主機板效能實測 以黑化低調設計隱藏高階實力
在下方的 Z690 晶片組上方也有大型的被動金屬導熱塊。

MSI MEG Z690 Unify 主機板效能實測 以黑化低調設計隱藏高階實力
在背面與晶片組接觸部分也有導熱膠的配置。

另外在音效晶片部分,微星 MEG Z690 Unify 主機板則是採用 Realtek ALC4080 音效處理晶片,這顆音效晶片主要透過 USB 2.0 通道與系統直連,提供虛擬 7.1 環繞音效模擬以及 DSD(Direct Stream Digital)音效解碼支援等能力。

MSI MEG Z690 Unify 主機板效能實測 以黑化低調設計隱藏高階實力
Realtek ALC4080 音效處理晶片,旁邊搭配 CHEMICON 音效電容,並且在電路上做出隔離設計。

MSI MEG Z690 Unify 主機板效能實測 以黑化低調設計隱藏高階實力

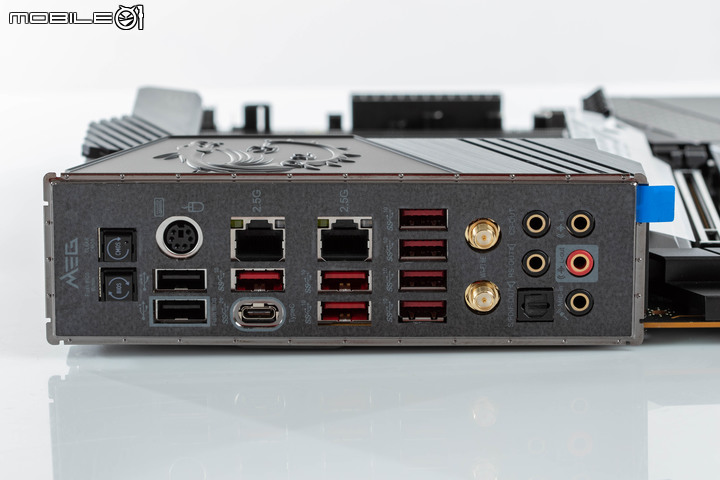

微星 MEG Z690 Unify 主機板 IO 面板部分,由左至右則是提供 Clear CMOS(上)/Flash BIOS(下)按鍵、PS/2 鍵盤滑鼠連接埠、兩組 USB 2.0 連接埠、兩組 2.5Gbps 有線網路連接埠(Intel i225-V 晶片)、七組 USB 3.2 Gen 2 10 Gbps Type-A 連接埠、一組 USB 3.2 Gen 2x2 20 Gbps Type-C 連接埠、WiFi 6E 天線、五組 3.5 mm 音效插孔、一組 S/PDIF 光纖音效輸出。

比較特殊的是在過去的 Z590/Z690 高階主機板中,板廠大多會遵循著 Intel 的建議提供兩組 Thunderbolt 3/4/USB Type-C 連接埠,但是在微星 MEG Z690 Unify 主機板僅提供一組 USB 3.2 Gen 2x2 20 Gbps Type-C 連接埠,並且多出了少見的 PS/2 鍵盤滑鼠連接介面,是比較特別的配置。

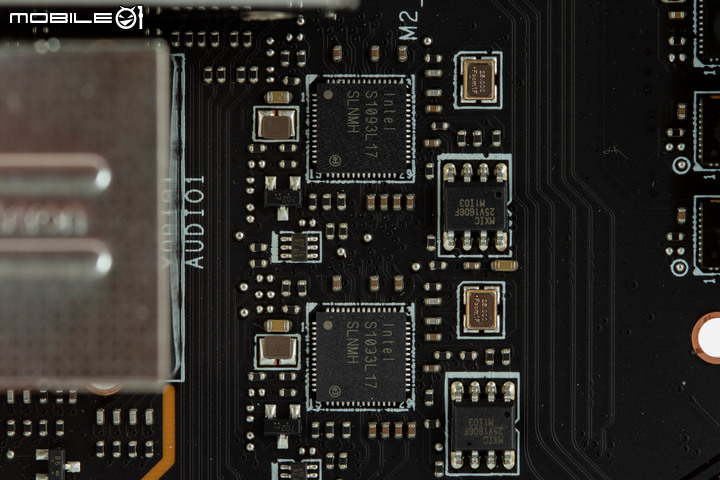

另外在網路部分,微星 MEG Z690 Unify 主機板提供兩組 2.5 Gbps 有線網路連接,採用 Intel I225-V 網路晶片,無線部分則是透過 Intel AX211NGW 提供 WiFi -6E 以及藍牙 5.0 的連接能力。

MSI MEG Z690 Unify 主機板效能實測 以黑化低調設計隱藏高階實力
兩組 Intel I225-V 2.5 Gbps 有線網路配置。

MSI MEG Z690 Unify 主機板效能實測 以黑化低調設計隱藏高階實力

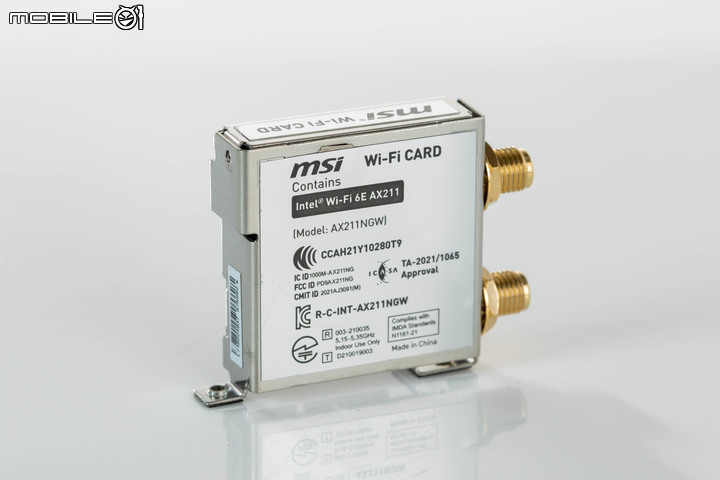

無線網路則是使用 Intel AX211NGW WiFi 網卡。

微星 MEG Z690 Unify 主機板 BIOS 設定與供電散熱表現


MSI MEG Z690 Unify 主機板效能實測 以黑化低調設計隱藏高階實力
微星 MEG Z690 Unify 主機板。

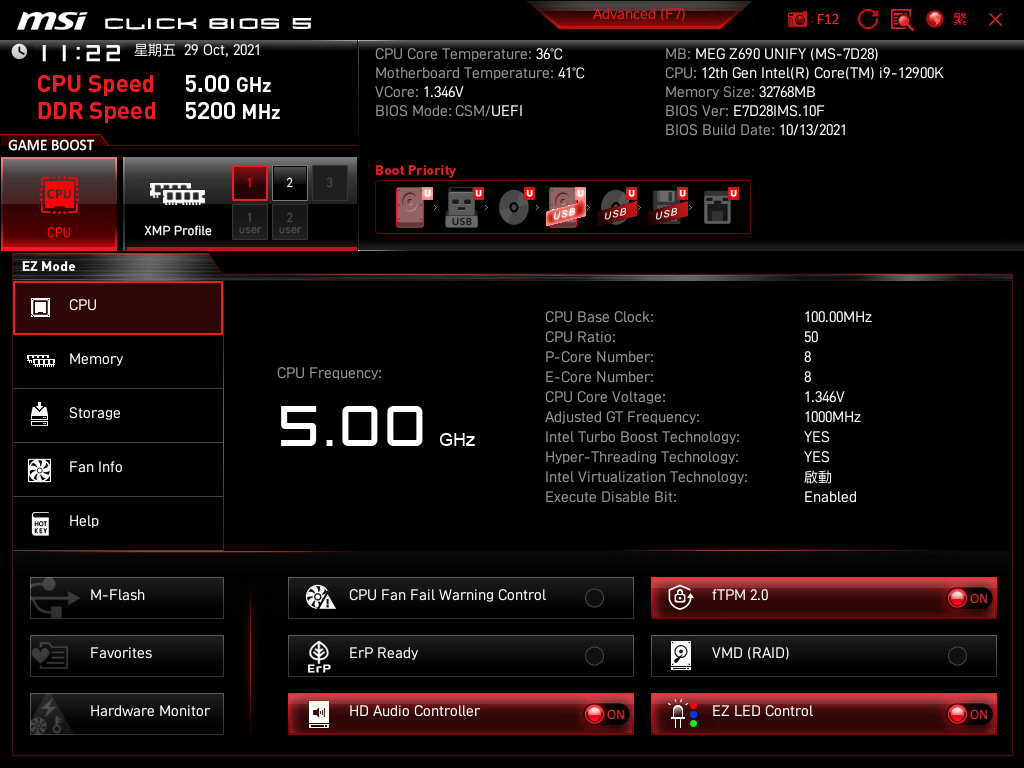

首先來看 BIOS 設定的部分,大致的布局維持微星主機板的設計,在 EZ Mode 中直接提供 Game Boost 以及 XMP 設定檔的快速調整開關,不過應對這次 Intel 處理器的功耗提高,微星這次也在主機板中提供使用者以散熱器配置選擇的 Power Limit 1(PL1) 功耗設定快速切換功能。

以下是所搭配的測試平台內容:

處理器:Intel Core i9-12900K
記憶體:Kingston FURY Beast DDR5-5200 16GB x2
系統 SSD:Samsung 980 Pro SSD
顯示卡:NVIDIA GeForce RTX 3080 FE
電源供應器:Seasonic TX-1000
散熱系統:微星 Coreliquid S360 AIO 水冷
作業系統:Windows 11 Pro 21H2

MSI MEG Z690 Unify 主機板效能實測 以黑化低調設計隱藏高階實力

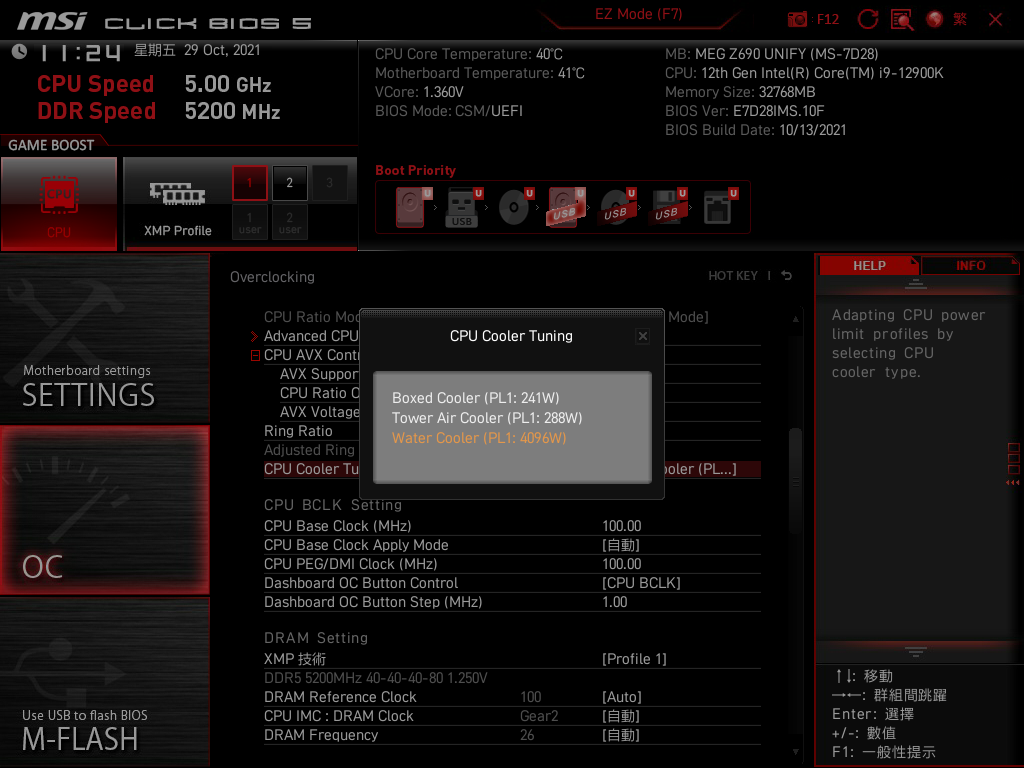

在首度開機進入 BIOS 後,引導程式會詢問使用者採用何種處理器散熱器,以便設定不同的 處理器 PL1 值(不過陳拔剛好沒有擷取到這個畫面,所以用超頻介面中的選擇畫面來替代,抱歉),可以看到分為三個預設值:盒裝散熱器:241W、 塔型空冷散熱器:288W,而水冷的話就不對 PL1 進行限制,放開來跑。

MSI MEG Z690 Unify 主機板效能實測 以黑化低調設計隱藏高階實力
使用者可以直接在 BIOS 開啟 Game Boost 超頻,以及將 Kingston FURY Beast DDR5-5200 記憶體套用 XMP 設定檔,都只需要直接點一下就能完成。

MSI MEG Z690 Unify 主機板效能實測 以黑化低調設計隱藏高階實力

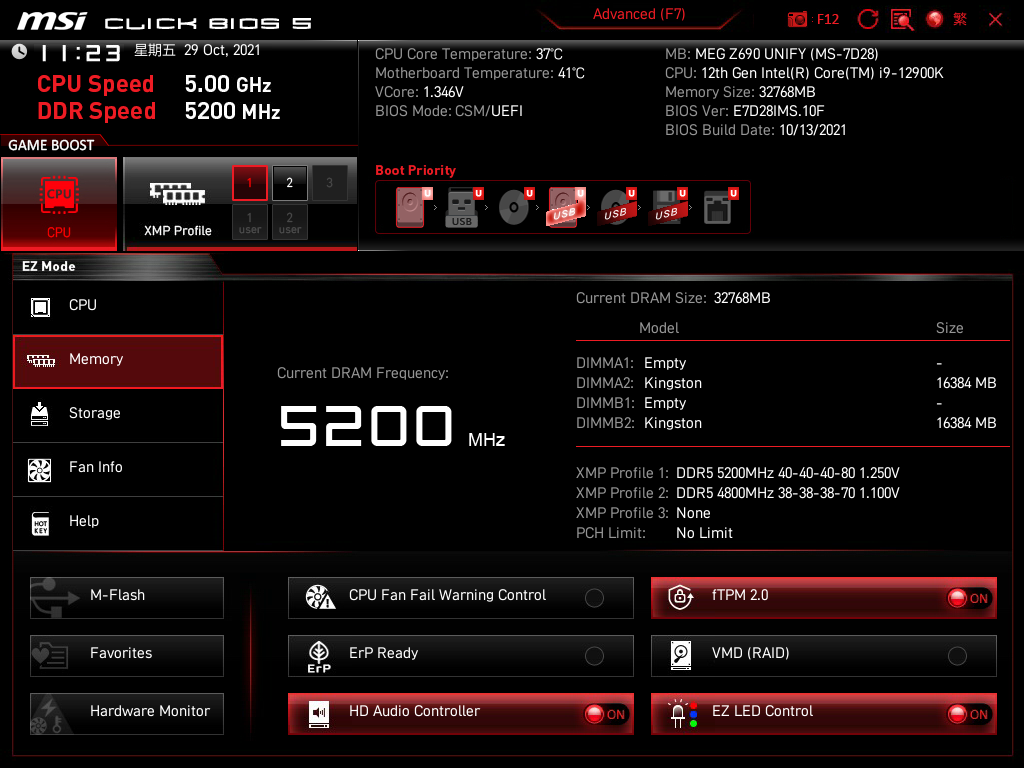

記憶體套用 XMP 設定檔,可以看到在記憶體 XMP Profile 的欄位除了記憶體顆粒上的兩組預設值外,也提供另外三組使用者自訂檔的儲存空間。

MSI MEG Z690 Unify 主機板效能實測 以黑化低調設計隱藏高階實力

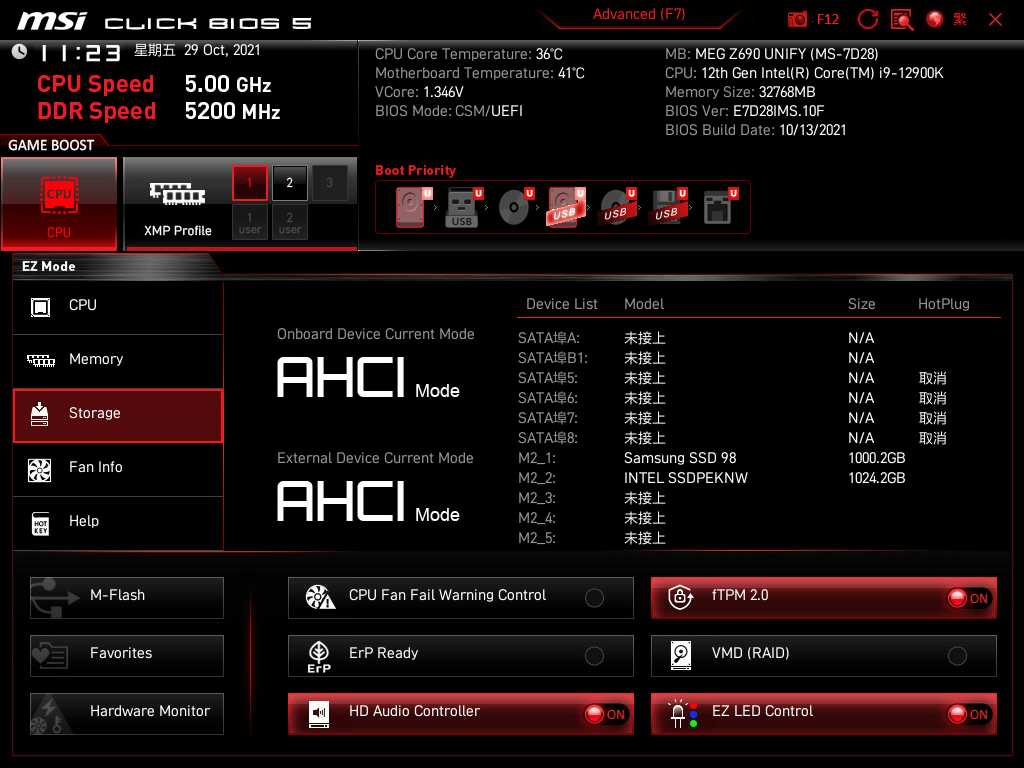

Stroage 頁面則是顯示目前這張主機板在 SATA 插槽以及 M.2 插槽上所安裝的儲存裝置,這次微星 MEG Z690 Unify 主機板在 M.2 SSD 連接埠提供了 5 組之多,其中僅有一組為 PCIe 3.0 規格,其餘皆為 PCIe 4.0 規格,提供高速且大容量的儲存裝置安裝選擇。SATA 連接埠則是六組配置。

MSI MEG Z690 Unify 主機板效能實測 以黑化低調設計隱藏高階實力

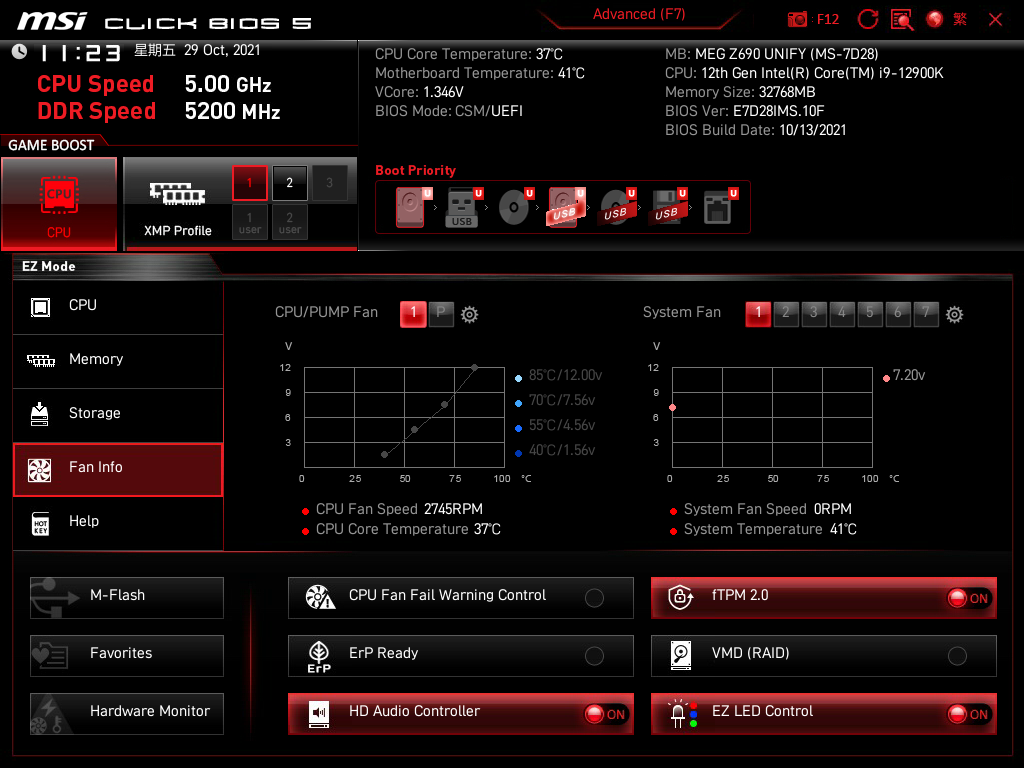

另外在風扇運作部分,使用者在 EZ Mode 下也能夠對 CPU、幫浦、系統機殼風扇的轉速設定進行調整。

MSI MEG Z690 Unify 主機板效能實測 以黑化低調設計隱藏高階實力
在 Help 畫面中可以看到啟動 Game Boost 模式前後的處理器最高時脈設定值。

MSI MEG Z690 Unify 主機板效能實測 以黑化低調設計隱藏高階實力

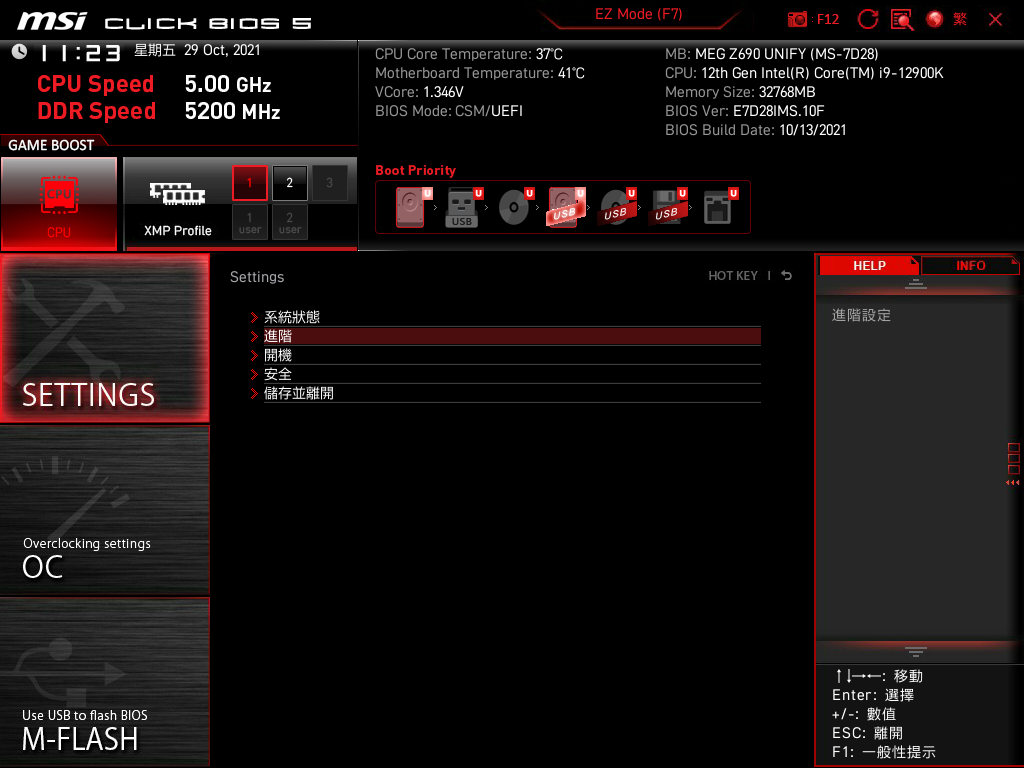

在進階設定部分,則是提供包括更細微的系統設定以及超頻設定調整。

MSI MEG Z690 Unify 主機板效能實測 以黑化低調設計隱藏高階實力

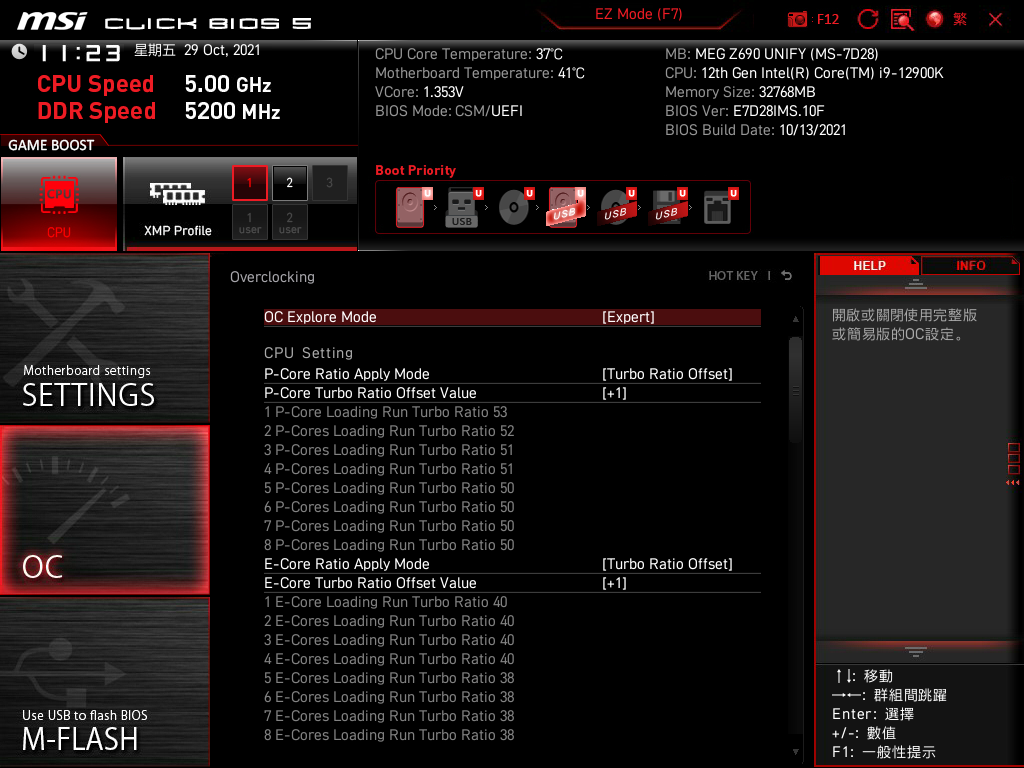

在超頻功能下則是可以針對處理器的個別核心進行設定。

MSI MEG Z690 Unify 主機板效能實測 以黑化低調設計隱藏高階實力
另外包括處理器的電壓,DDR5 記憶體電壓設定,也可在超頻選項中進行調整。

MSI MEG Z690 Unify 主機板效能實測 以黑化低調設計隱藏高階實力
另外也可針對個別核心進行開啟/關閉設定。

而在之前針對 Intel Core i9-12900K 處理器進行設定時,陳拔採用的是搭配水冷散熱器的預設值,所以在處理器 PL1 功耗的部分設定在 4096W(也就是沒有限制),這也讓 i9-12900K 處理器在測試時可以跑到相當高的功耗瓦數,以下是使用 Intel Extreme Tuning Utility(XTU)超頻工具測試時的畫面。

MSI MEG Z690 Unify 主機板效能實測 以黑化低調設計隱藏高階實力

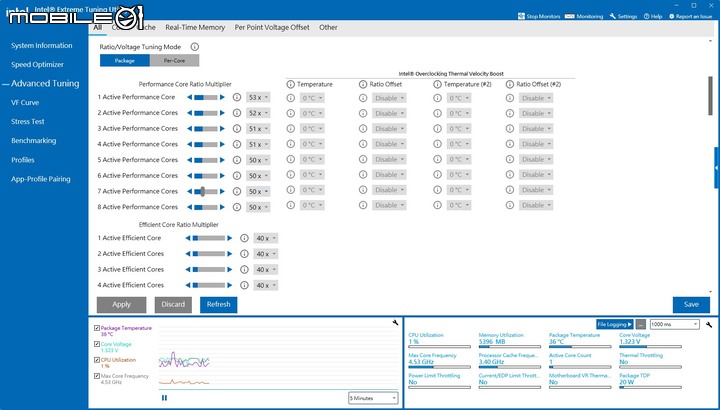

在 Intel XTU 工具程式裡,可以看到微星 MEG Z690 Unify 主機板對這顆測試的 i9-12900K 處理器的設定值,在搭配微星 Coreliquid S360 AIO 水冷處理器散熱器、『遊戲』模式設定的狀態下,微星 Z690 Unify 主機板將 i9-12900K 處理器的 P-Core 效能核心時脈設定為 5.3 GHz x1、5.2 GHz x1、5.1GHz x2、5.0 GHz x4,E-Core 效率核心的部分設定為全核 4.0 GHz。

接著利用 XTU 工具進行壓力測試,同樣是搭配微星 Coreliquid S360 AIO 水冷處理器散熱器,以『遊戲』模式轉速進行散熱處理,在啟動壓力測試後約 2 分鐘,就會出現撞上溫度牆的狀態,這時處理器的功耗為 264W。

MSI MEG Z690 Unify 主機板效能實測 以黑化低調設計隱藏高階實力
在壓力測試時撞上溫度牆的狀態,處理器溫度為 95℃、處理器功耗則為 264 W,以預設值來說,微星 MEG Z690 Unify 主機板對於處理器溫度的上限設定的比較保守一點。

陳拔也在利用 XTU 進行壓力測試時,以 FLIR 紅外線測溫槍拍攝了微星 Z690 Unify 主機板 VRM 周圍的表面溫度影像,結果如下:

處理器周圍
MSI MEG Z690 Unify 主機板效能實測 以黑化低調設計隱藏高階實力
底座特寫
MSI MEG Z690 Unify 主機板效能實測 以黑化低調設計隱藏高階實力
可以看到在整體 VRM 散熱模組的表面溫度僅在 36℃ 左右,僅在處理器與微星 Coreliquid S360 AIO 水冷處理器的扣具附近出現 52.3 ℃ 的較高溫度。(可以在水冷頭螢幕上看到目前處理器溫度為 93℃,),就供電設計與 VRM 模組的散熱效率來說算是相當優異。

MSI MEG Z690 Unify 主機板效能實測 以黑化低調設計隱藏高階實力

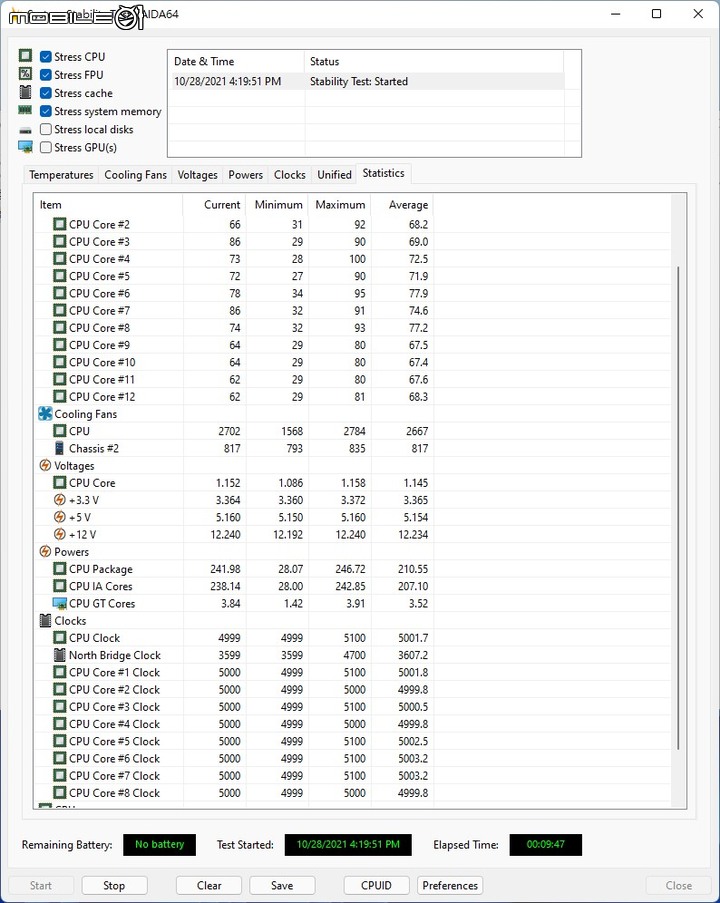

而在 AIDA64 的處理器壓力測試中,全核跑到 5.0 GHz 以上也不是問題,可以說只要處理器散熱器的壓制力足夠,微星 Z690 Unify 這張主機板要發揮 i9-12900K 的效能是沒問題的。

微星 MEG Z690 Unify 主機板測試結語


MSI MEG Z690 Unify 主機板效能實測 以黑化低調設計隱藏高階實力
微星 MEG Z690 Unify 主機板。

從主機板硬體配置、BIOS 設定來看,微星 MEG Z690 Unify 主機板無疑的就是要來應對這次 Intel 第 12 代處理器中最高階的 Core i9-12900K 處理器,透過 19 相的供電以及匹配的散熱設計,即便在應對 P-Core 加 E-Core 全開的壓力測試時,微星 Z690 Unify 主機板在供電穩定以及散熱效能上都能有足夠應對的餘裕,剩下的就要看處理器散熱器的壓制能力了。

另外微星 MEG Z690 Unify 主機板在周邊配置上也給的相當豐富,4 組 PCIe 5.0 以及 1 組 PCIe 3.0 的 M.2 SSD 插槽,可以讓使用者盡情的擴充系統容量(當然預算也要足夠),唯一需要考量的地方就是微星 Z690 Unify 主機板並沒有直接內建 Thunderbolt 界面,需要透過主機板外接或是安裝擴充卡來提供,若是手邊具有 Thunderbolt 的周邊裝置要使用,恐怕就要再考慮看看了。
