ASUS TUF GAMING Z690 PLUS WIFI D4 主機板。
雖然說 Intel 第 12 代處理器發表時，官方主要都是搭配新一代的 DDR5 記憶體來達到更好的效能表現，不過以目前 DDR5 記憶體的市場價格與到貨狀態，實在不是現階段搭配組機的好選擇。而陳拔也在第二波實測時，搭配了 DDR4 記憶體進行實測（Intel 第 12 代 Core 處理器搭 DDR4 記憶體實測 效能與價格兼具的主流選擇），而今天要來詳細介紹的，就是在搭配DDR4 記憶體進行測試時，所使用的 ASUS TUF GAMING Z690 PLUS WIFI D4 這張主機板。
ASUS TUF GAMING Z690 PLUS WIFI D4 主機板開箱與外觀
首先來看一下 ASUS TUF GAMING Z690 PLUS WIFI D4 的開箱與外觀，跟 ROG 系列的紅黑尊貴配色相比，TUF 感覺就相對『樸實』許多。
ASUS TUF GAMING Z690 PLUS WIFI D4 主機板的盒裝正面，除了主機板的實際影像外，下方還加註了許多這次 TUF GAMING Z690 PLUS WIFI D4 的附加規格，包括 dts 音效解碼支援、華碩 AURA SYNC 燈效同步、ARGB Gen2 燈效支援等等。
ASUS TUF GAMING Z690 PLUS WIFI D4 主機板所支援的附加規格，包括 dts 音效解碼、HDMI 輸出、WiFi 6 無線網路、PCIe 5.0 Ready、華碩 AURA 燈效同步等等。
ASUS TUF GAMING Z690 PLUS WIFI D4 主機板盒裝背面，詳細列出主要連接埠種類與數目，並且列出四大硬體特色，包括 USB 3.2 Gen 2x2 連接埠，四個 M.2 SSD 插槽、雙向 AI 語音降噪以及 2.5G 遊戲網路配置。

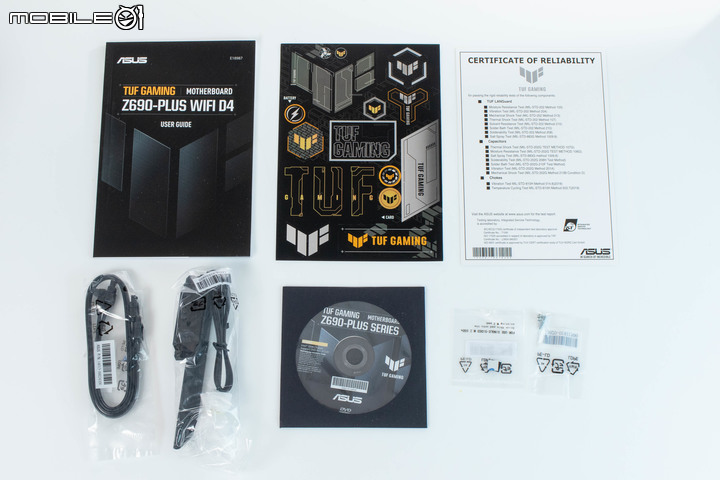

'ASUS TUF GAMING Z690 PLUS WIFI D4 主機板的內部配件，包括說明書、貼紙、可靠度認證證書、SATA 傳輸線、WiFi 天線、程式光碟以及 M.2 SSD 固定螺絲。

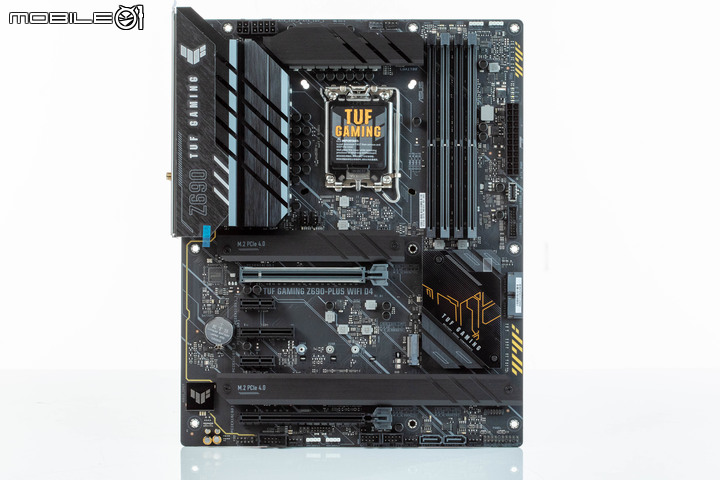

ASUS TUF GAMING Z690 PLUS WIFI D4 主機板本體正面。TUF GAMING Z690 PLUS WIFI D4 在 Z690 晶片組主機板中算是中階定位等級，包括處理器供電設計、PCIe 插槽配置、M.2 SSD 插槽、主機板內建連接埠的配置上，都與中高階定位的 ROG 系列有所落差，這也與這次主機板廠商大多將搭載 DDR4 記憶體的產品，定位設定在中階以下有關。

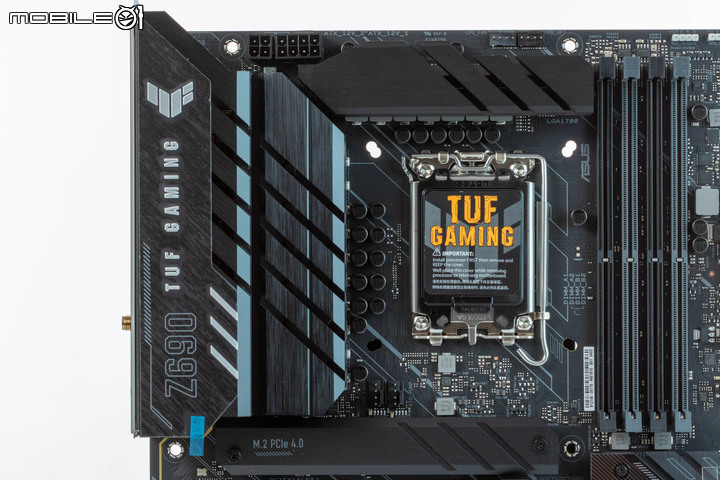

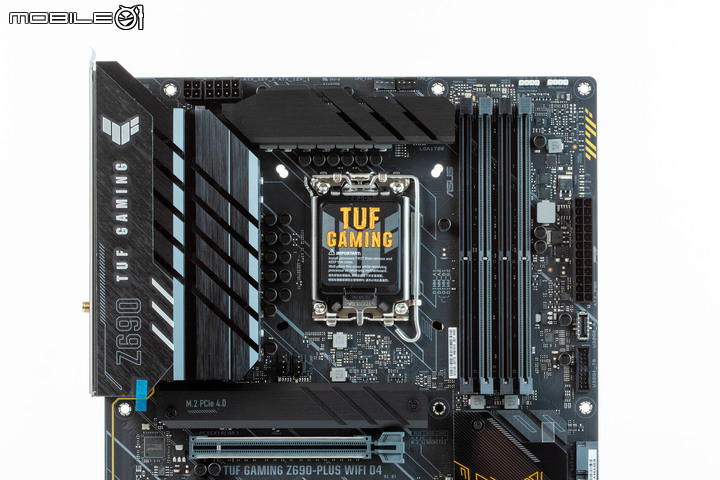

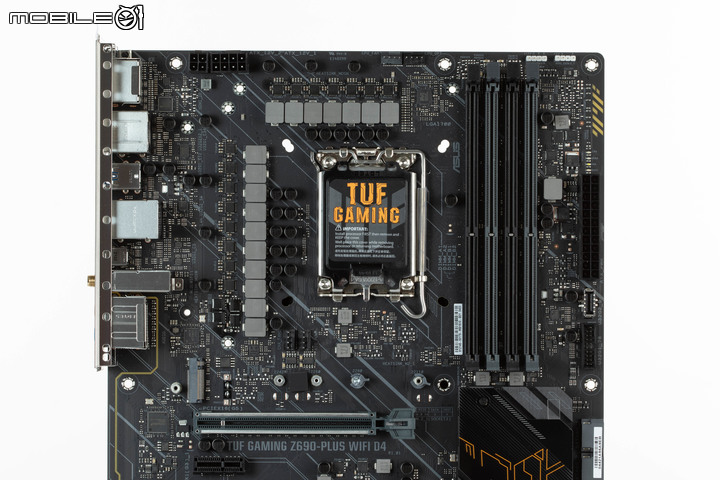

ASUS TUF GAMING Z690 PLUS WIFI D4 主機板的上半部配置。
不過即便如此，ASUS TUF GAMING Z690 PLUS WIFI D4 主機板該有的還是不會差太多，像是加大處理的 VRM 散熱片設計以及延長第一組的 M.2 SSD 散熱片設計，基本上仍然可以在搭配 Intel 第 12 代 K 版未鎖頻處理器時，提供一定的超頻能力。

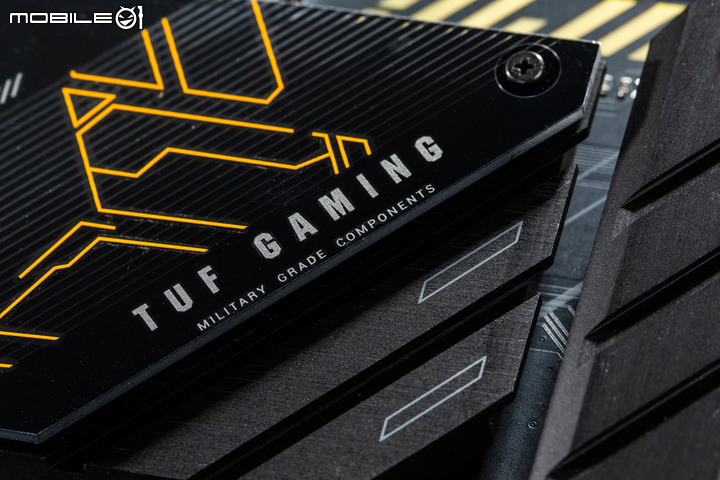

ASUS TUF GAMING Z690 PLUS WIFI D4 主機板的處理器供電設計與散熱布局，可以看到處理器供電插座為 8+4 Pin 設計，供電模組上方也覆蓋了大型的金屬散熱塊，並且透過多層+立體刻痕的方式增加空氣接觸面積，提高散熱效率。

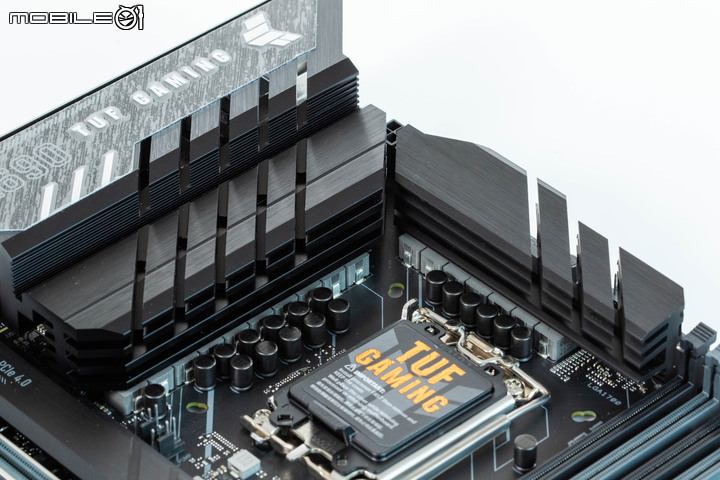

從斜向角度來看 ASUS TUF GAMING Z690 PLUS WIFI D4 主機板處理器供電的散熱設計，採用兩組散熱片的配置，左側的散熱片並且與主機板 IO 護蓋整合 。

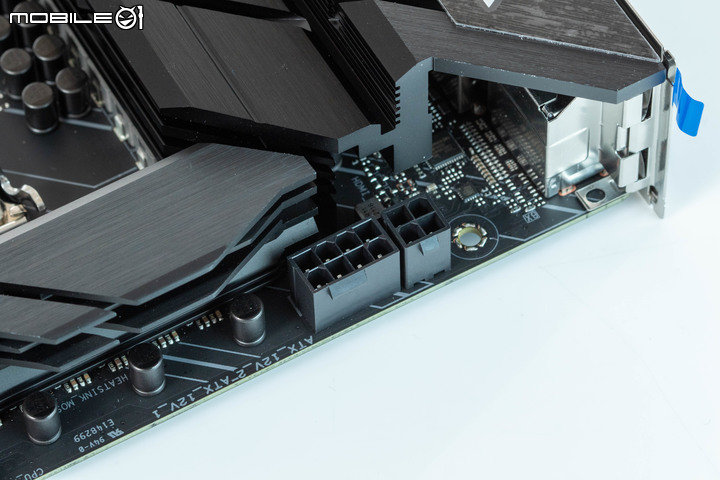

處理器供電插座，為 8+4 Pin 的配置，插座並沒有做出強化處理。
移除處理器供電散熱模組後的狀況，ASUS TUF GAMING Z690 PLUS WIFI D4 主機板的處理器供電配置，採用 14+1 個 DrMOS 功率級，每相 80A 配置。

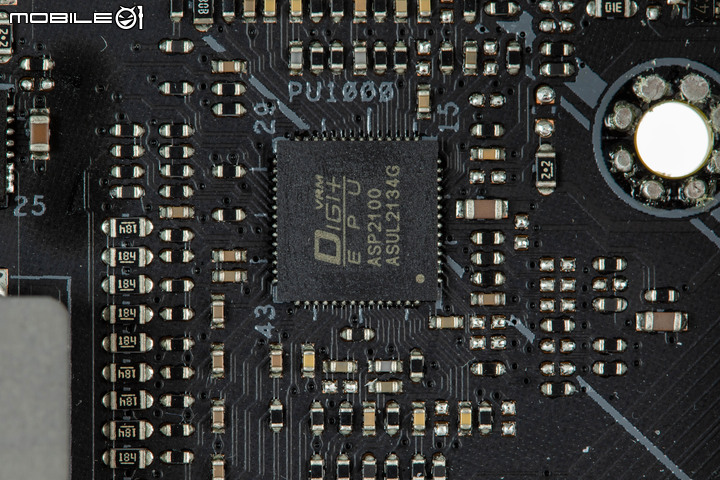

負責處理器核心以及內顯供電控制的 ASP 1200。

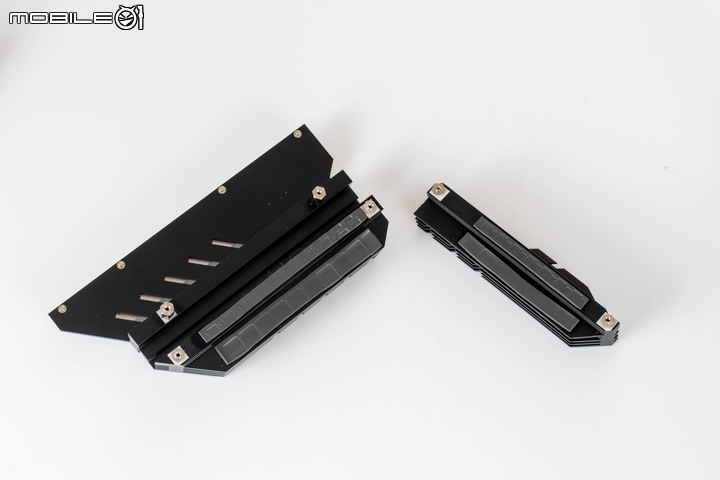

處理器供電模組散熱片的背後也有導熱膠條與供電模組連接。

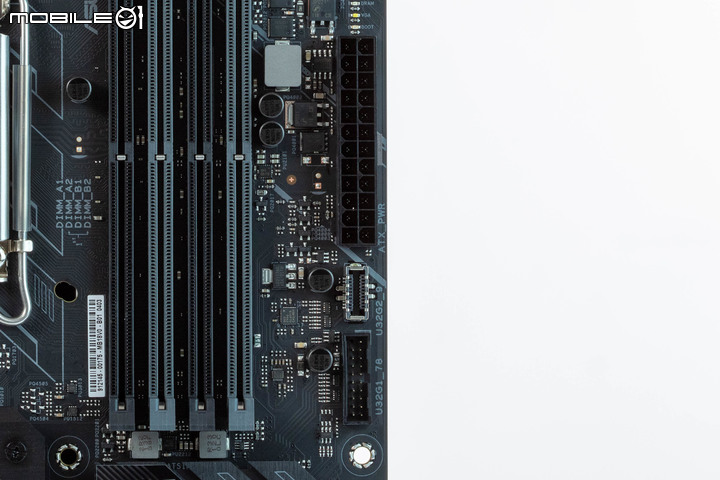

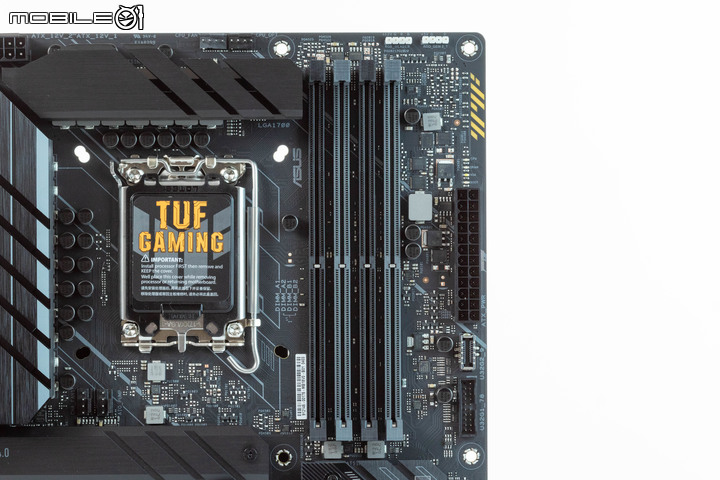

記憶體側的配置，ASUS TUF GAMING Z690 PLUS WIFI D4 主機板提供四組 DIMM 插槽，最高可安裝 128 GB 記憶體（32 GB x 4 配置），表定的最高超頻時脈為 DDR4-5133。另外在處理器風扇部分僅提供一組 CPU-FAN 與 CPU-OPT 4-Pin 插座。
記憶體側的主機板 IO 介面，由上至下分別為主機板 ATX 24 Pin 電源輸入、USB 3.2 Gen 2 前面版連接線插座（Type-C）以及 USB 3.2 Gen 1 前面版插座（可連接兩個 USB 3.2 Gen 1 Type-A 連接埠）。
ASUS TUF GAMING Z690 PLUS WIFI D4 主機板的下半部配置，可以看到在上下兩側的 M.2 SSD 插槽，以及 Z690 晶片組的上方具有大型金屬散熱片的配置。在 PCIe 插槽的部分，由上至下提供了一組 PCIe x 16（Gen 5）、一組 PCIe x1（Gen 3）、一組 PCIe x 4（Gen 3）、一組 PCIe x1（Gen 3）、一組 PCIe x 16（Gen 3 規格，支援 x4 模式），共五組 PCIe 插槽，除了第一組 PCIe x16 插槽為處理器直連設計外，其餘均連接 Z690 晶片組。
而在 M.2 SSD 插槽部分，ASUS TUF GAMING Z690 PLUS WIFI D4 主機板共提供四組 M.2 SSD 插槽，均為 PCIe Gen 4x4 的規格，其中第二組 M.2 SSD 插槽並支援 SATA Mode。

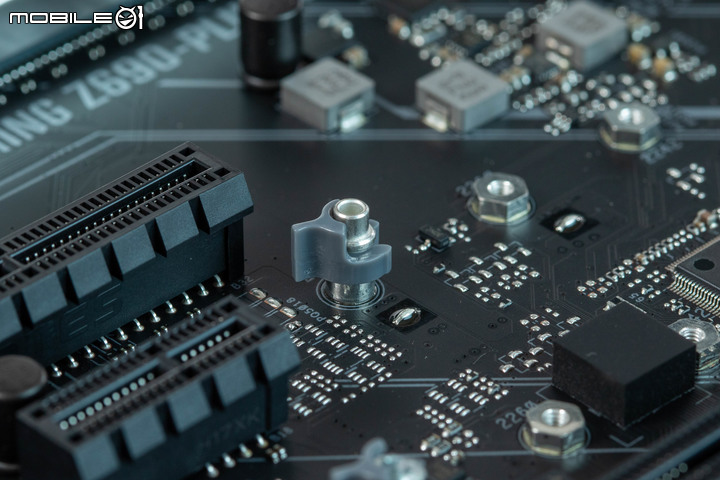

而這次在 Z690 晶片組主機板上常見的 Q-Latch SSD 快裝螺絲，在 ASUS TUF GAMING Z690 PLUS WIFI D4 也具備，提供更為方便的 SSD 安裝／擴充選擇。

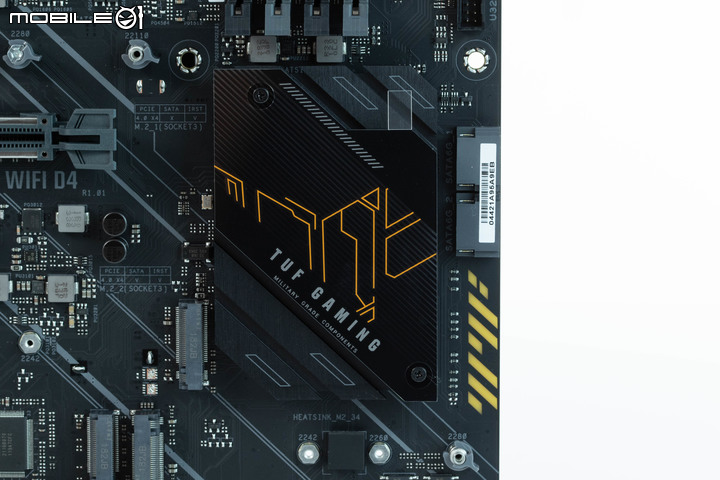

ASUS TUF GAMING Z690 PLUS WIFI D4 主機板的 Z690 晶片組散熱塊設計。

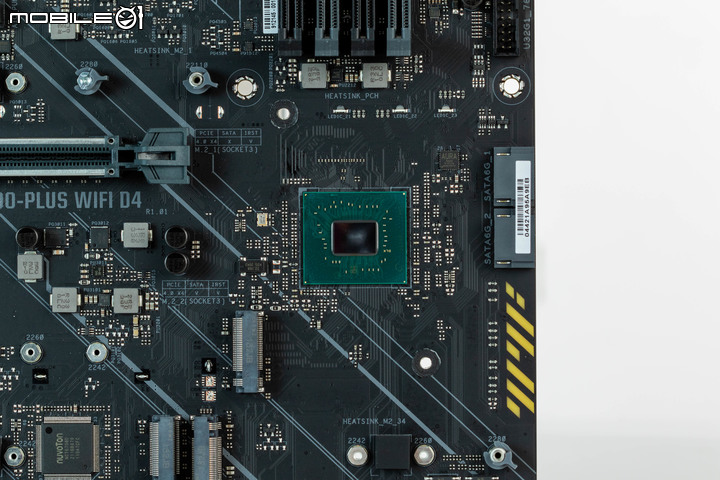

移除散熱塊就可見到下方的 Z690 晶片組。

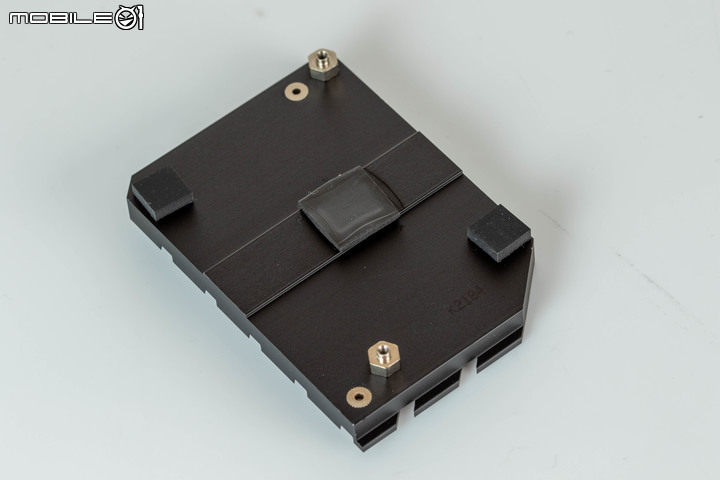

散熱塊的背面也有導熱膠的配置。
至於在 SATA 介面部分，ASUS TUF GAMING Z690 PLUS WIFI D4 分別在主機板側面與底部各提供兩組 6Gbps 連接插座，在通道配置部分並沒有衝突問題，可以說這次 ASUS TUF GAMING Z690 PLUS WIFI D4 在擴充埠的配置上，並沒有把 Z690 晶片組所提供的配置用滿。

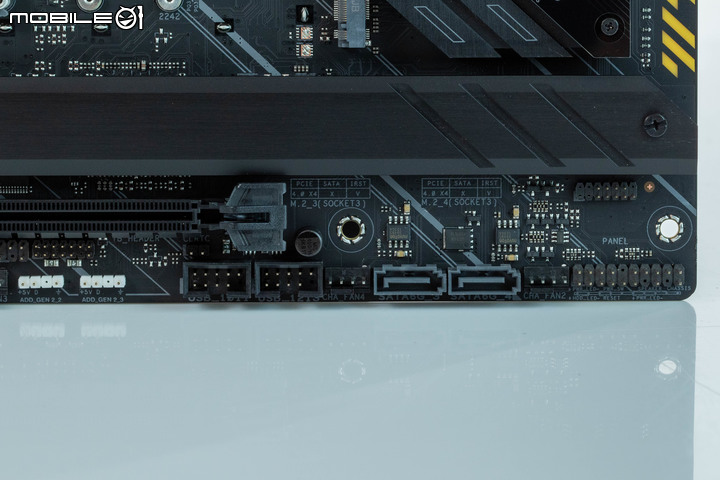

ASUS TUF GAMING Z690 PLUS WIFI D4 主機板的底部配置，由左至右分別為 Thunderbolt 擴充卡排線插座、定址 RGB 燈效針腳 x2、USB 2.0 排線插座 x2、 4 Pin 機殼風扇電源插座 x1、SATA 6 Gbps 插座 x2、4 Pin 機殼風扇電源插座 x1、前面板連接針腳組。

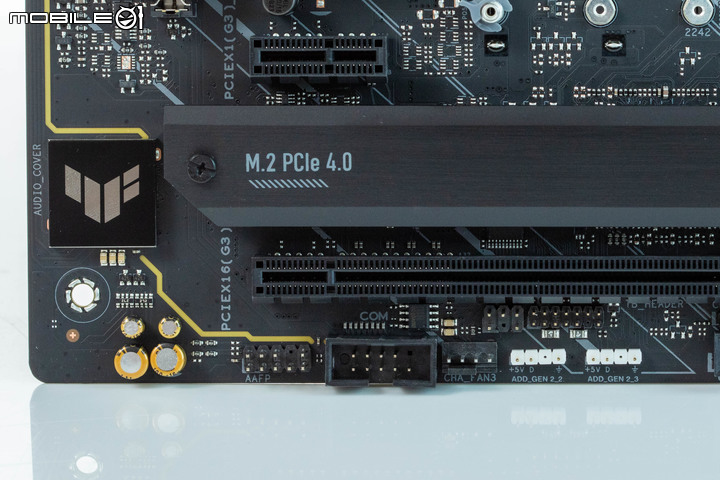

ASUS TUF GAMING Z690 PLUS WIFI D4 主機板底部另一側的連接配置，由左至右分別為機殼音源面板插座、COM Port 插座以及 4 Pin 機殼風扇電源插座，保留了 RS-232 COM Port 在現今已經是相當少見了。另外在最左側可以看到覆蓋金屬外殼的音效晶片，並且與主要電路間具有絕緣阻隔設計。

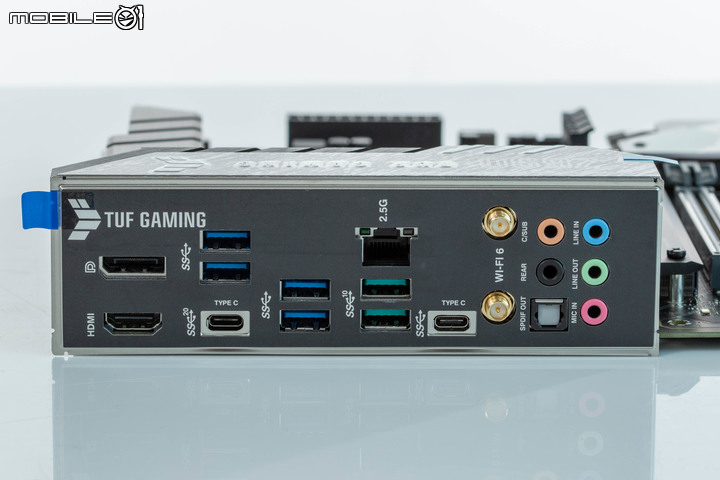

ASUS TUF GAMING Z690 PLUS WIFI D4 主機板的 IO 配置，由左至右分別為 DisplaPort 1.4 連接埠（上）、HDMI 2.1 連接埠（下）（最高均支援 4K60p 解析度）、USB 3.2 Gen 1 Type-A 連接埠 x4（藍色）、USB 3.2 Gen 2x2 Type-C 連接埠、2.5 Gbps 有線網路連接埠、USB 3.2 Gen 2 Type-A 連接埠 x2 （綠色）、USB 3.2 Gen 1 Type-C 連接埠、WiFi 6 無線網路天線、SPDIF 光纖輸出、3.5 mm 音源孔 x 5。

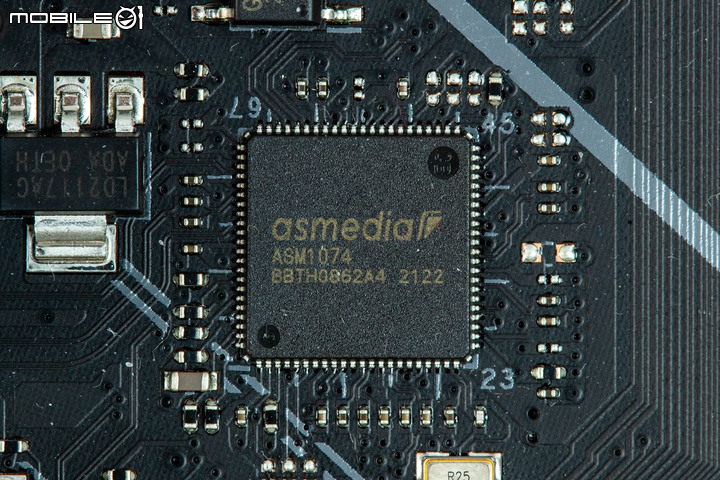

負責 USB 3.0／2.0 介面的祥碩 ASM1074。

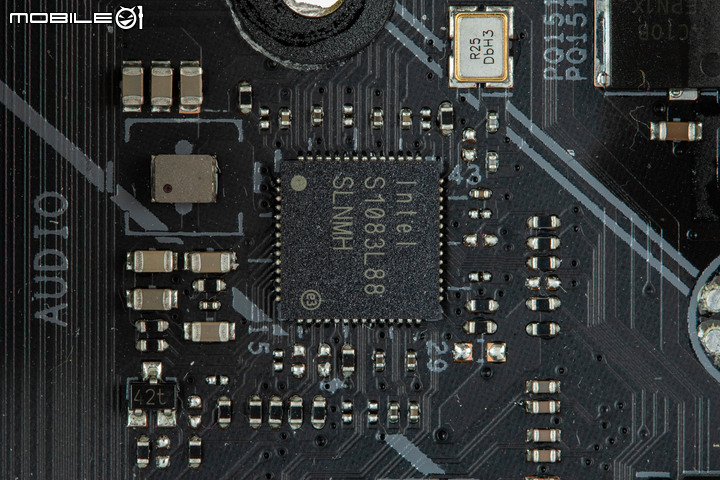

2.5 Gbps 有線網路不意外的是採用 Intel i225v 解決方案。

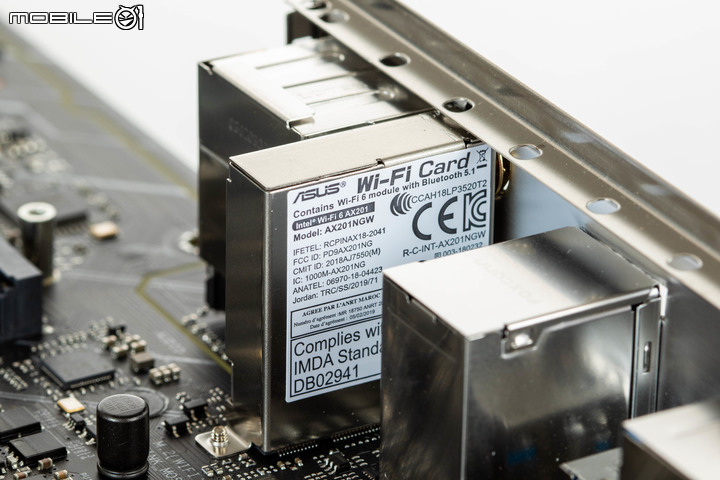

無線網路則是 Intel AX201 無線網卡，提供 WiFi 6 無線網路與藍牙 5.1 連線規格。

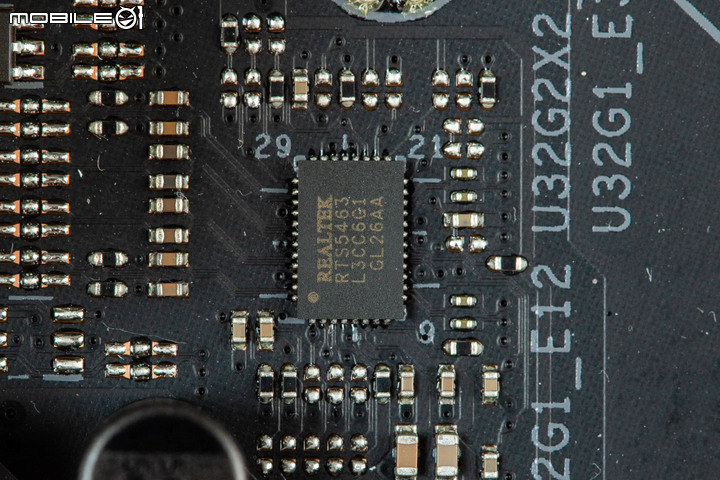

在 USB 連接埠後方的 Realtek RTS 5463，提供 4 組 USB3.2 Gen2x1 連接埠 Hub 與 PD3.0 充電控制。
另外 ASUS TUF GAMING Z690 PLUS WIFI D4 主機板也透過 Z690 晶片組在後方被版提供一組 USB 3.2 Gen 2x2 連接埠，提供 20 Gbps 的傳輸頻寬。

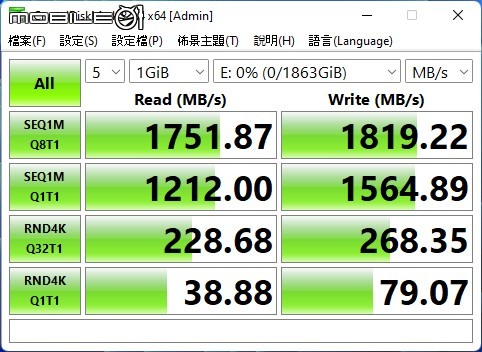

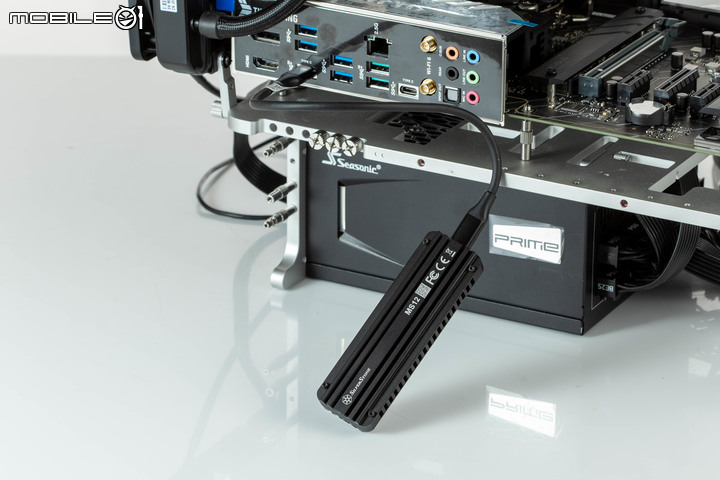

陳拔實際接上搭載 ASM2364 橋接晶片的 SILVERSTONE MS12 M.2 SSD 外接盒進行測試，所跑出來的數據如下：
ASUS TUF GAMING Z690 PLUS WIFI D4 主機板 BIOS 與效能測試
接下來就將處理器、記憶體、SSD 等組件裝上 ，來看看 ASUS TUF GAMING Z690 PLUS WIFI D4 主機板的效能配置，以下是搭配測試的系統組合：處理器：Intel Core i9-12900K
記憶體：G.Skill Trident Z Royal 皇家戟 DDR4-3600 C16 8GB x2
系統 SSD：Samsung 980 Pro 1TB
電源供應器：Seasonic TX-1000
散熱系統：ROG RYUJIN 2 360 AIO
作業系統：Windows 11 Pro 21H2

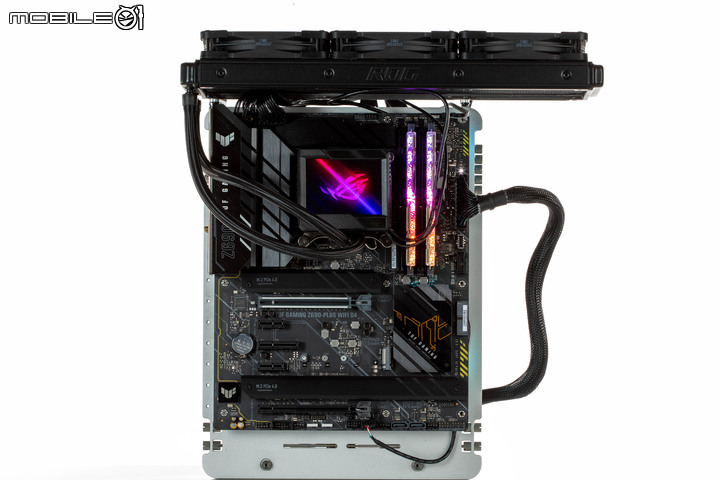

這次的測試平台狀態。
ASUS TUF GAMING Z690 PLUS WIFI D4 主機板 BIOS 設定
首先來看 BIOS 的部分，以下是 ASUS TUF GAMING Z690 PLUS WIFI D4 主機板載入預設值後的狀態，相較於 ROG 系列主機板，TUF 系列提供了比較圖像化的簡易介面模式，首先陳拔先以這個模式進行介紹。

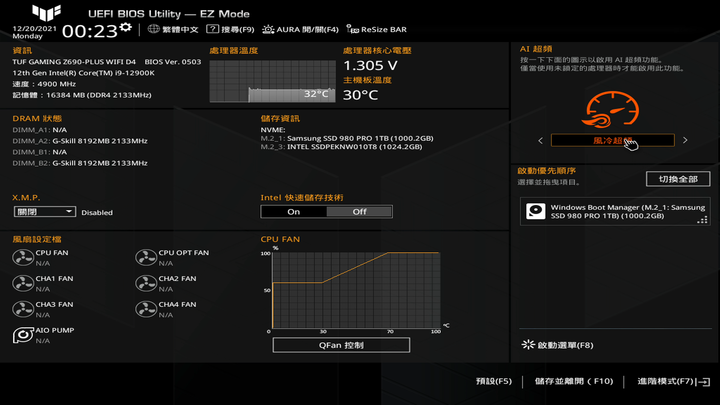

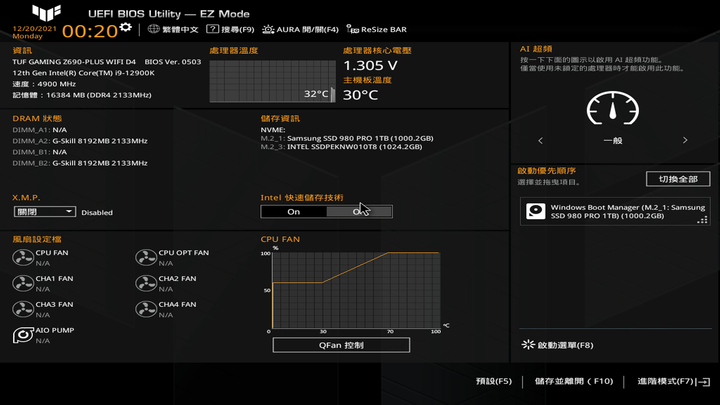

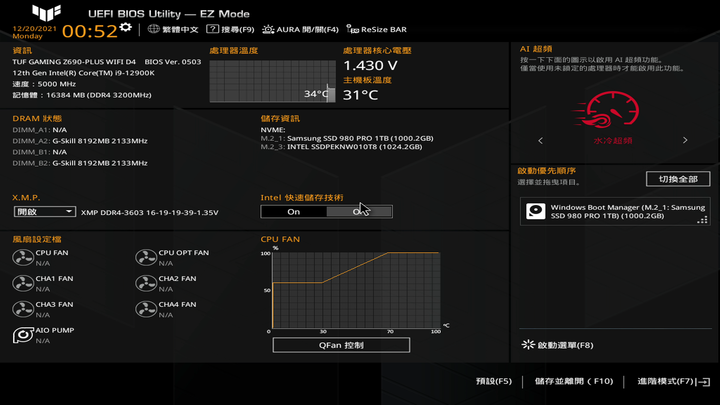

載入預設值後開機的狀態，可以看到將 Core i9-12900K 處理器的最高時脈設定為 4.9 GHz，另外並未套用 XMP 記憶體超頻設定。
- 風冷超頻
- 水冷超頻
在這個設定模式下，ASUS TUF GAMING Z690 PLUS WIFI D4 主機板提供了簡單的一鍵超頻選項，除了預設的『一般』模式下，還提供了『風冷超頻』以及『水冷超頻』兩個選項，主要針對處理器的 PL1 功耗牆限制加以設定。
而這個模式僅提供一組 XMP 記憶體超頻設定檔套用。

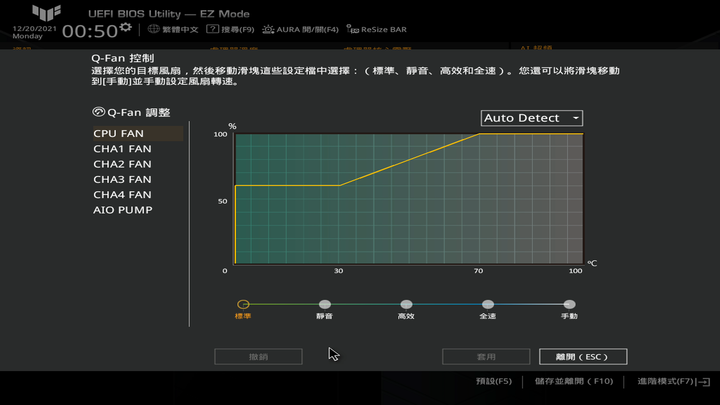

即便是在簡易模式下，也能夠進入 Q-Fan 功能選單調整風扇運作模式。

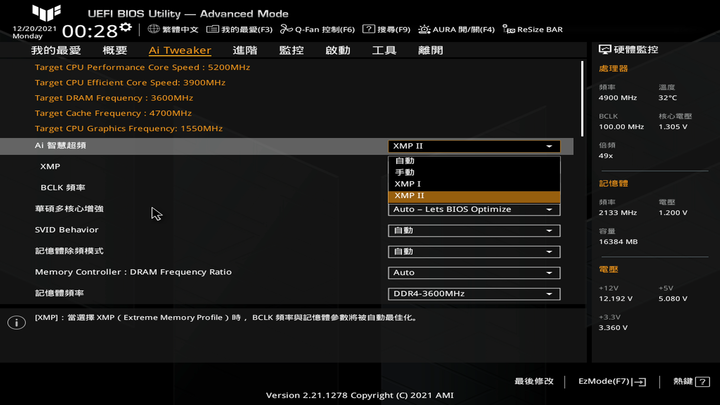

而在進入『進階模式』後，就有比較多 XMP 模式可套用，但仍要看記憶體模組本身的設定，另外在 P-Core 效能核心的最高頻率部分也有所提升。

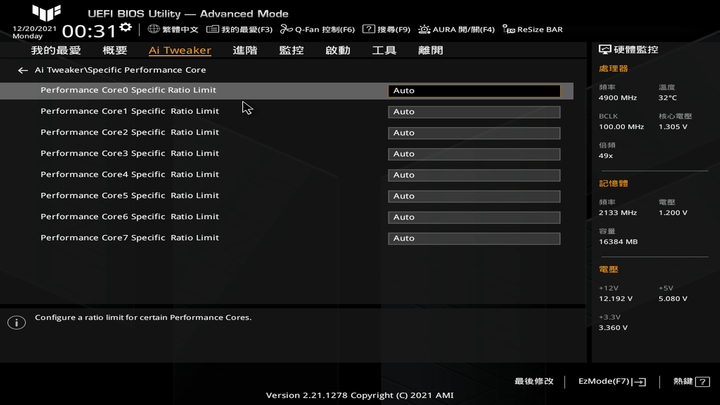

在 Ai Tweaker 功能下，可以針對個別 P-Core 效能核心的倍頻限制進行設定。

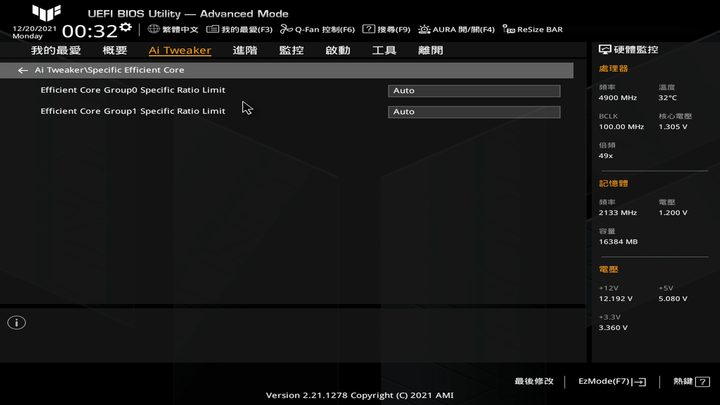

Efficient Core 效率核心的部分則是以群組進行設定。

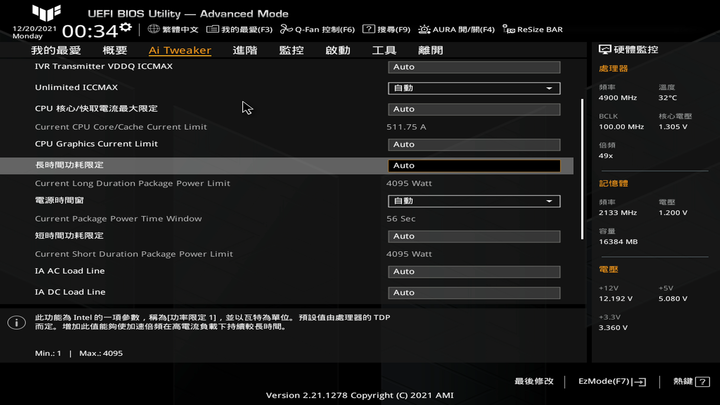

另外若是在簡易模式下設定為水冷超頻，在處理器 PL1 的功耗限制部分會自動調整到 4096w 的最高數值。

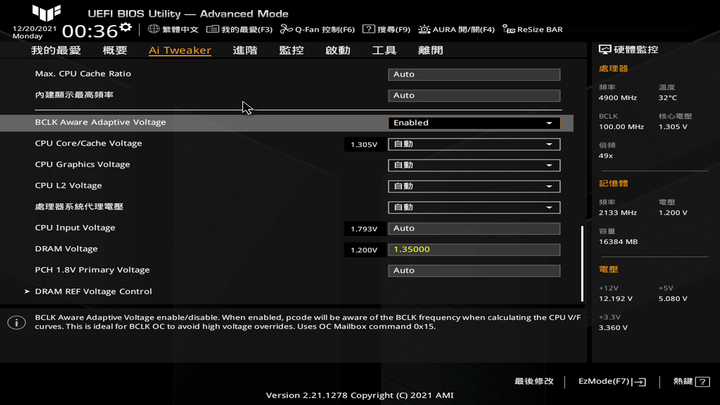

處理器與記憶體電壓的調整欄位。

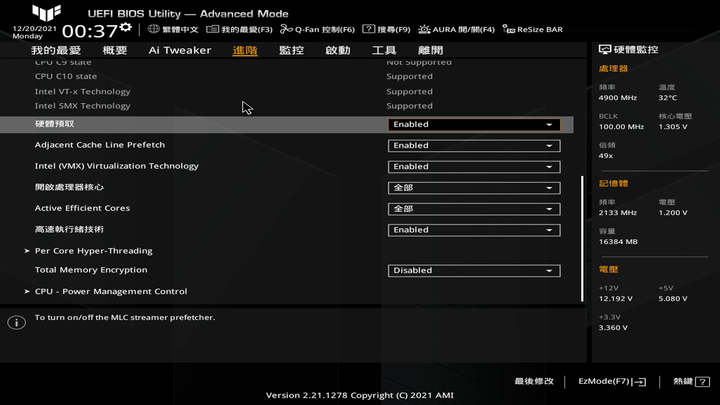

處理器核心工作的調整欄位。

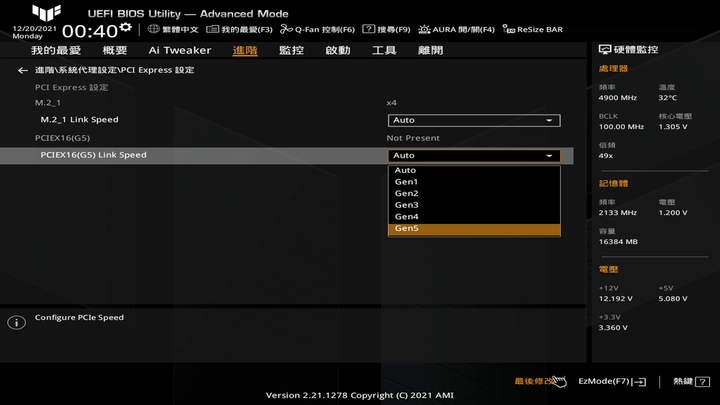

與處理器直連的 M.2_1 SSD 插槽以及 PCIe x16 插槽的設定欄位。

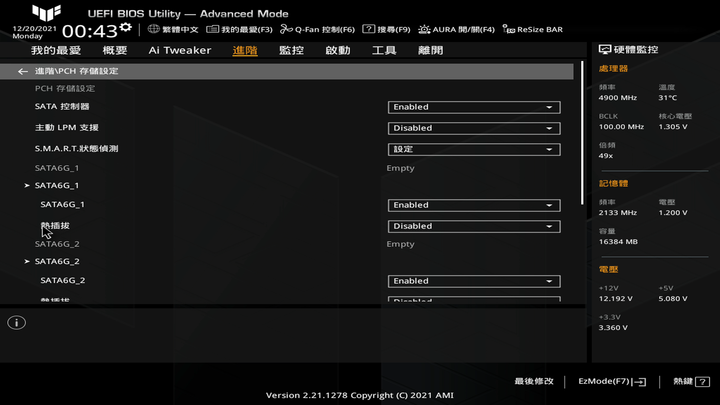

SATA 部分的儲存介面設定。

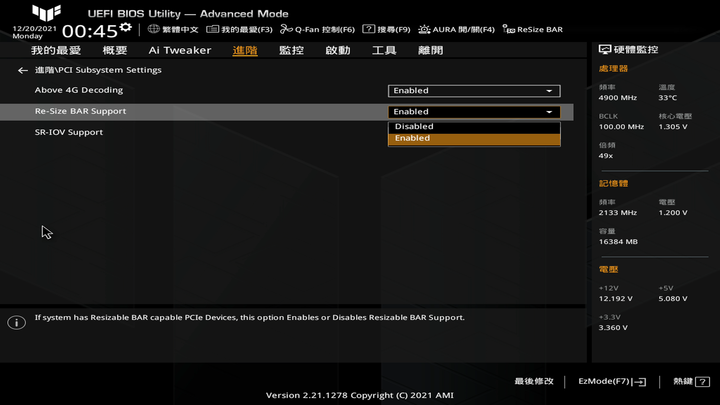

也提供可直接存取顯示卡記憶體的 Re-Size BAR 功能支援。

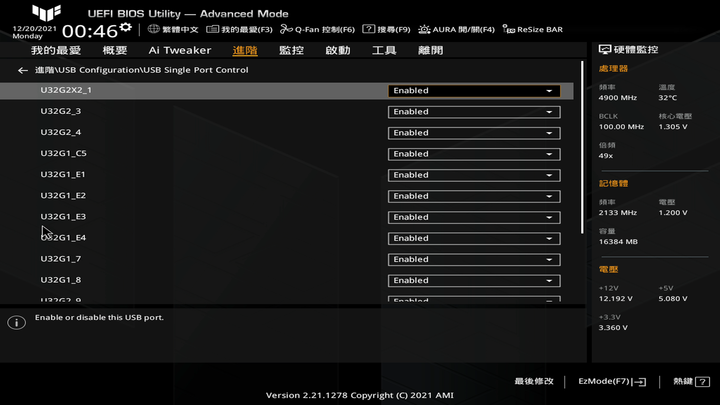

個別 USB 連接埠的控制頁面。

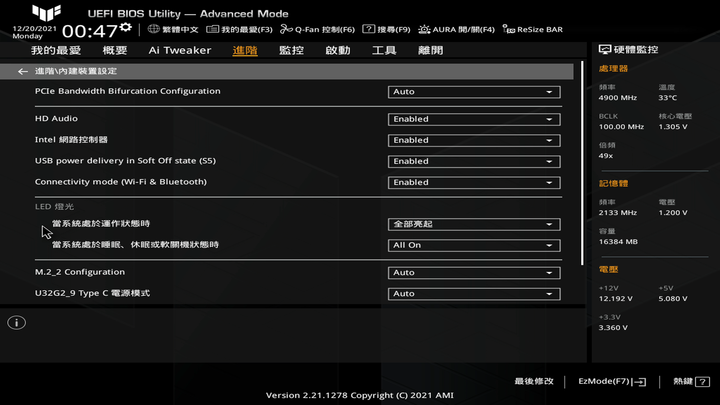

內建裝置的設定頁面。
提供系統的溫度、風扇轉速、電壓監控功能，並且可在此進行 Q-Fan 的風扇設定。

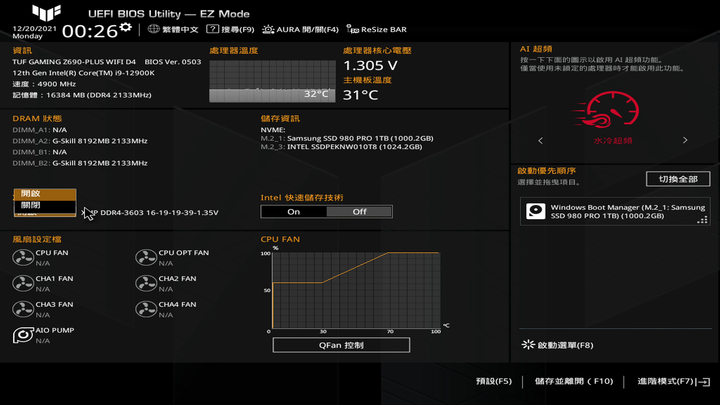

接著就在簡易模式中套用 XMP 記憶體超頻設定，設定『水冷超頻』模式下進行測試，主機板自行設定的處理器最高時脈為 5.0 GHz。
ASUS TUF GAMING Z690 PLUS WIFI D4 主機板效能測試
接著就在上述設定下，對系統核心效能做簡單的測試，以下是測試結果：

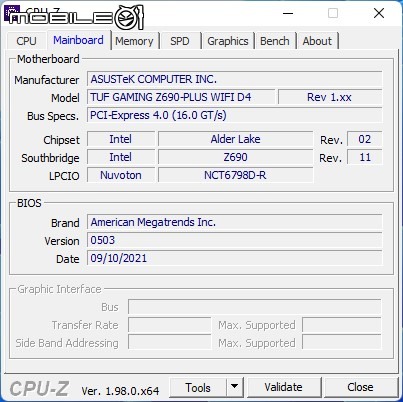

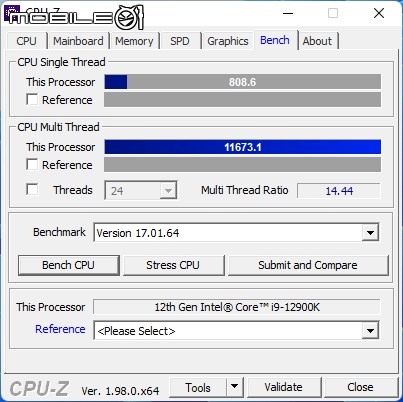

先用 CPU-Z 來看一下主機板的資訊。
在 CPU-Z 的效能測試項目中，單核心的成績為 808.6，多核心為 11673.1。

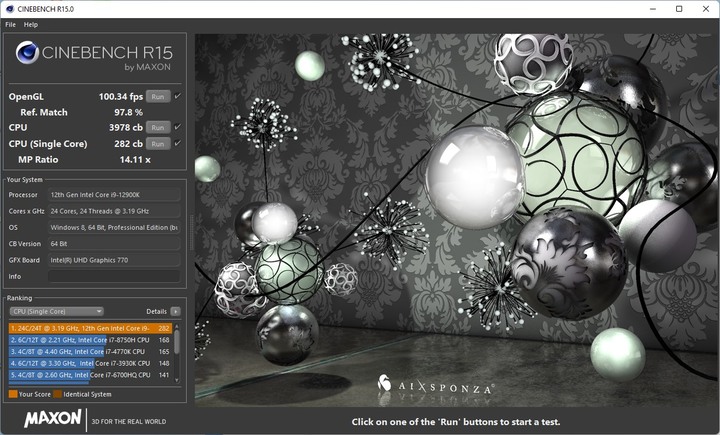

- CineBench R15
- CineBench R20
- CineBench R23

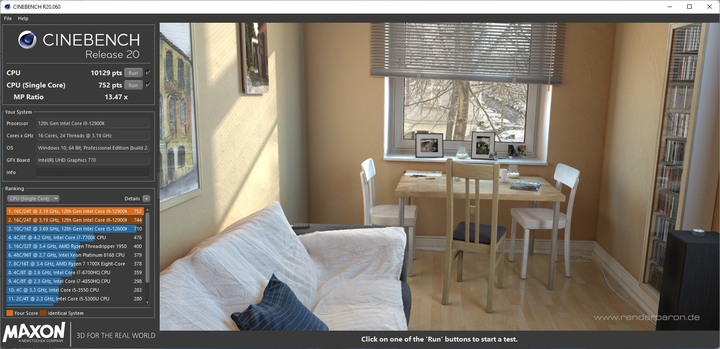

在 CineBench 處理器核心效能測試部分，R15 的分數是單核心 282 cb／多核心 3978 cb、R20 是單核心 752 pts／多核心 10129 pts、R23 是單核心 1957 pts／多核心 27168 pts。

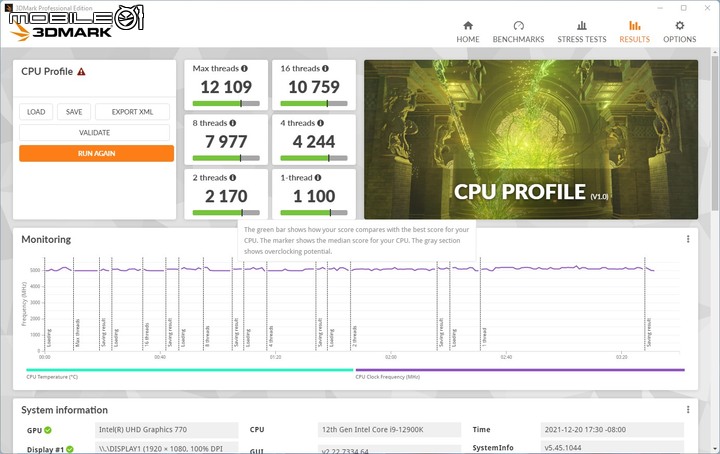

而在 3DMark 的 CPU PROFILE 測試項目中，單核心的表現分數為 1100，最大核心數的表現分數為 12109。
就核心效能表現成績來看，只要搭配足夠的處理器散熱方案，在自動超頻的 5.0GHz 設定下，ASUS TUF GAMING Z690 PLUS WIFI D4 主機板的供電設計可以扛住 Intel Core i9-12900K 的要求，那如果往更高一點的設定走呢？陳拔利用 Intel Extreme Tuning Utility（ XTU）超頻應用程式來進行設定，以下是測試的結果：

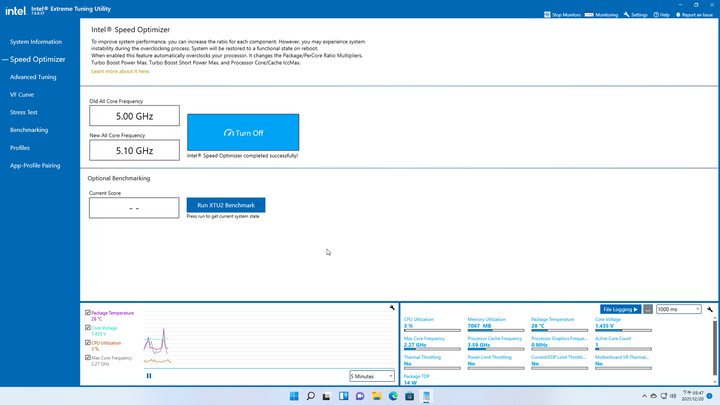

利用 Intel XTU 程式中的自動最佳化功能進行設定，所得到的最高核心時脈為 5.1GHz。

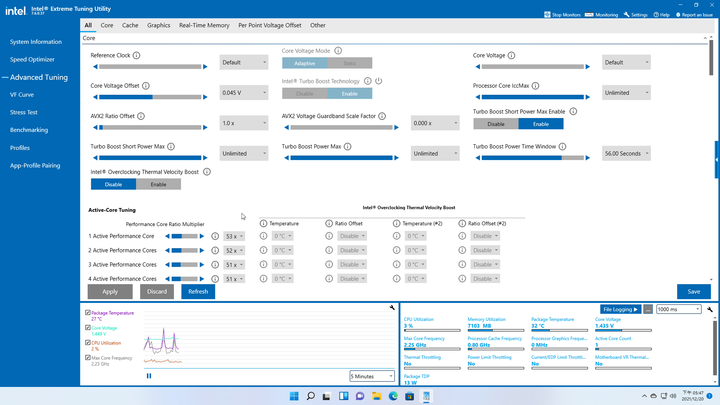

進入進階調整頁面來看一下詳細的設定，將處理器功耗限制都設定為『Unlimited』。

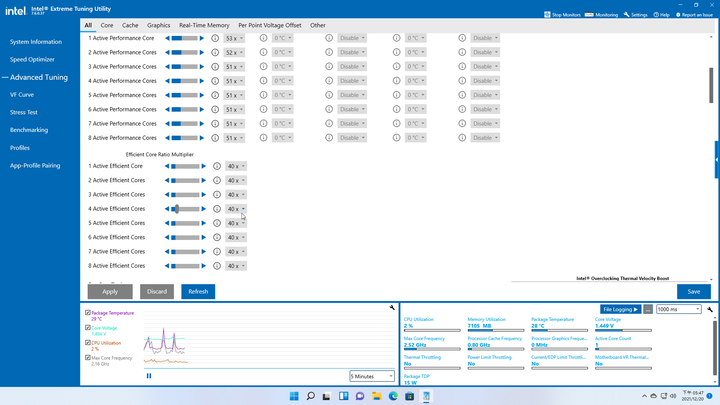

可以看到 XTU 自動設定下，將 Intel Core i9-12900K 調整為官方設定的超頻上限：P-Core 效能核心部分為 5.3 GHz x1、5.2 GHz x1、5.1 GHz x6，E-Core 效率核心則是全核 4.0 GHz 的設定。

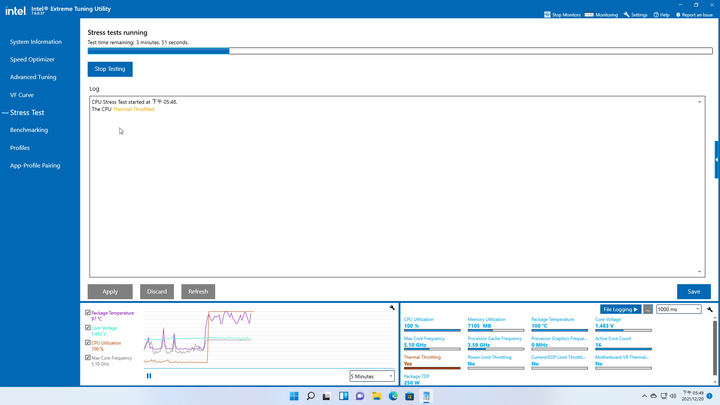

- 壓力測試
- AVX 壓力測試
- AVX2 壓力測試

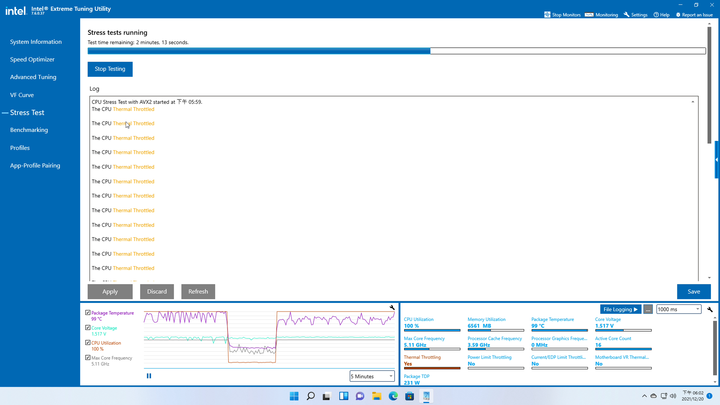

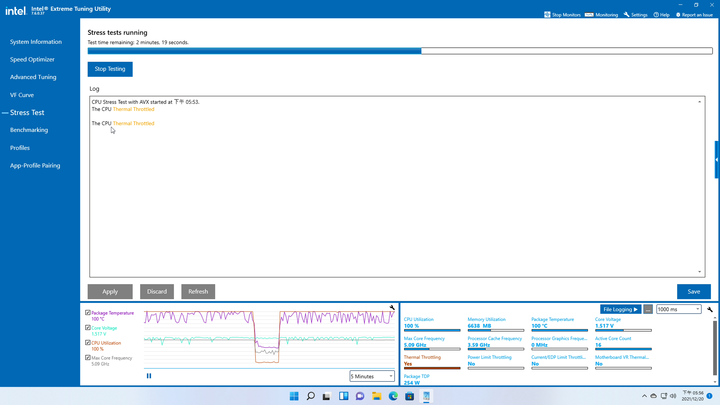

可以看到在 Intel 官方預設的超頻設定下，雖然撞上溫度牆的次數不少，但整體來說都維持在 5.1 GHz 的水準，處理器功耗則是在 250 至 260 W 左右。

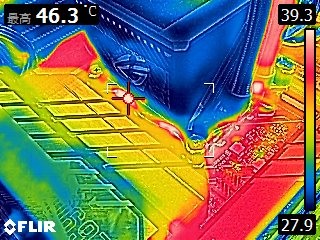

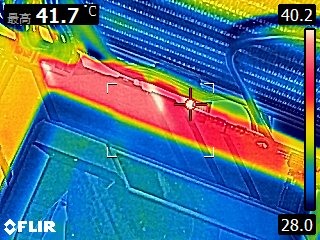

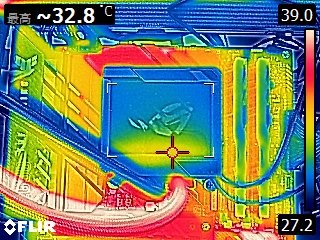

陳拔也在進行處理器壓力測試時，利用 FILR 紅外線測溫儀量測處理器供電模組散熱片的表面溫度，所拍攝到的數值如下：
- 整體
- 側面
- 上方

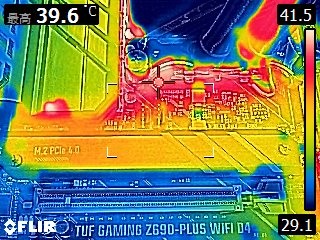

- 第一組 M.2
在處理器供電散熱模組的表面溫度大約可控制在 50 ℃ 以內，比擬高階主機板的大型散熱設計的確有不小的幫助。
ASUS TUF GAMING Z690 PLUS WIFI D4 主機板開箱測試總結
ASUS TUF GAMING Z690 PLUS WIFI D4 主機板。
雖然說 Intel 官方在發表第 12 代 Core 處理器時，是搭配 DDR5 記憶體作為主推搭配，但是以目前市面上 DDR5 記憶體的缺貨以及價格狀況來看，消費者的主力還是會選擇 DDR4 記憶體來進行組機搭配，而雖然這張 ASUS TUF GAMING Z690 PLUS WIFI D4 主機板在產品定位上並非是高階的主機板，但是在用料與散熱配置上，都能扛住 Core i9-12900K 在自動超頻設定下的需求，只差在 PCIe 擴充卡插槽與 Thunderbolt 4 連接埠的配置上，仍與高階主機板有所差距，若是在這方面沒有未來擴充的需求，ASUS TUF GAMING Z690 PLUS WIFI D4 主機板可說是相當實惠的選擇。
