親愛的, 我把系統升級成32奈米的i5-661, 還把DDR3-1333變成XMP-1600的記憶體模組來用

最近女朋友說舊電腦效能不太夠力了, 就想說把舊系統給汰換掉, 那要求的不算多就是要能看個藍光的片子, Photoshop修修圖, 聽聽歌, 快速轉檔,MSN, Skype, 上網種種菜和餵餵魚, 重點是絕對不能給我像舊的那樣會頓呆, 所以要我把系統升級,速度到越快越好

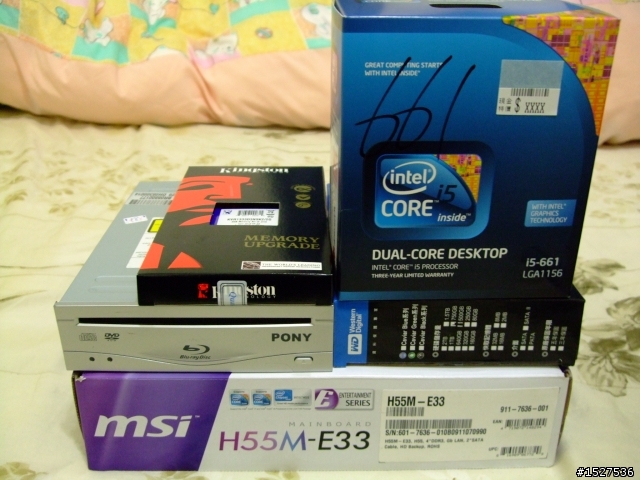

下圖是這幾天從光華商場挑選回來的升級配備,桌子東西太多沒地方放就只好拿到床上來拍 ~~ 哈
1.CPU: Intel i5-661 (32奈米製程, 頻率3.33Ghz 渦輪加速到3.6Ghz加 Intel HD Graphic), NT 6,600
2.主機板: 微星 H55M-E33, NT 3,400
3.記憶體: 金士頓 KVR1333D3N9K2/2G, DDR3-1333, NT 1,550
4.光碟機: Pony 藍光DVD-ROM, NT 2,400
5.硬碟: WD 500GB, NT 1,750

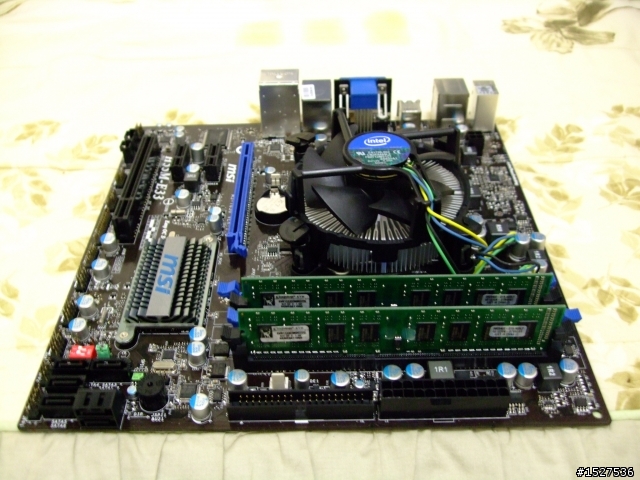

將CPU和記憶體安裝到主機板上,馬上就給他裝到機器裏去

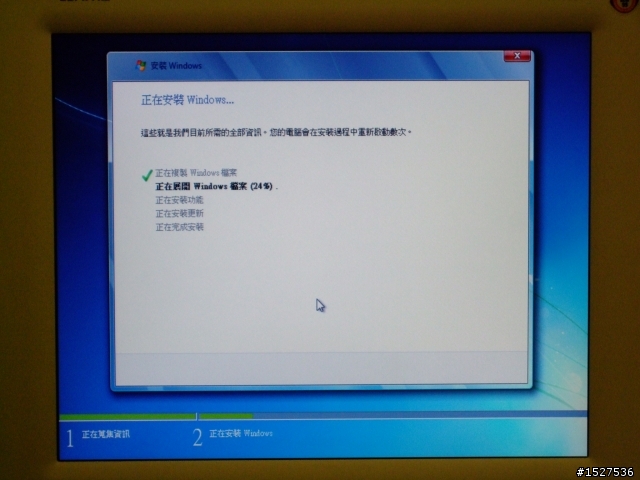

正在安裝Win7,目前進度24%





那爲了要讓系統有更多的效能也都能發揮出來, 那當然要再繼續給它超一下, 這裡講一下我設定的狀況

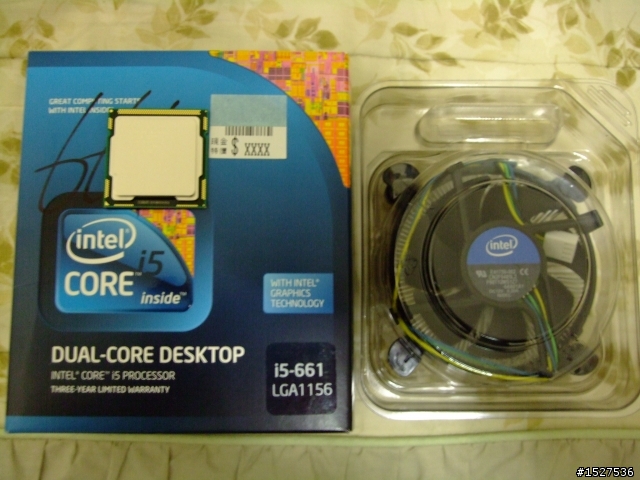

處理器Intel i5-661工作頻率 3.33GHz

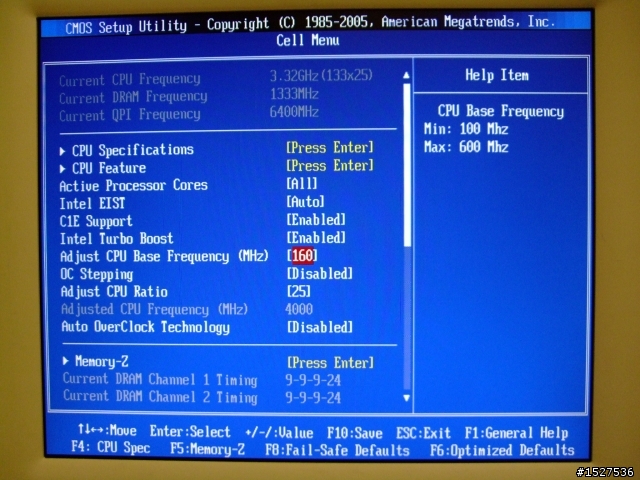

CPU是現在最新32奈米製程的CPU,同時擁有渦輪加速,超執行緒和智慧型快取記憶體與Intel HD Graphic, 他的超頻性能應該相當優, 根據以往的經驗就是如果大幅拉升CPU頻率那散熱就變成一個很重要的條件, 不過我只想用原廠附的風扇,應該是只適合小超他一下看看, 我們將外頻設定為160MHz, 這樣直接讓他上4GHz,再加上渦輪加速還可到4.32GHz, 工作電壓部分我沒增加

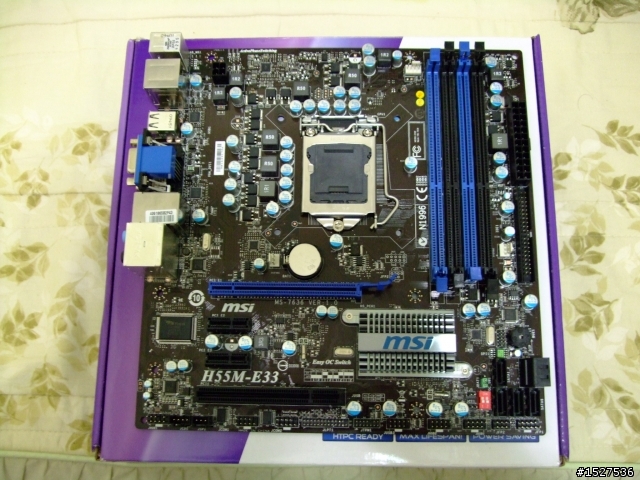

微星主機板 H55M-E33
這也是台灣前幾大的主機板製造商,這片板子的價錢滿合理的,功能也很齊全

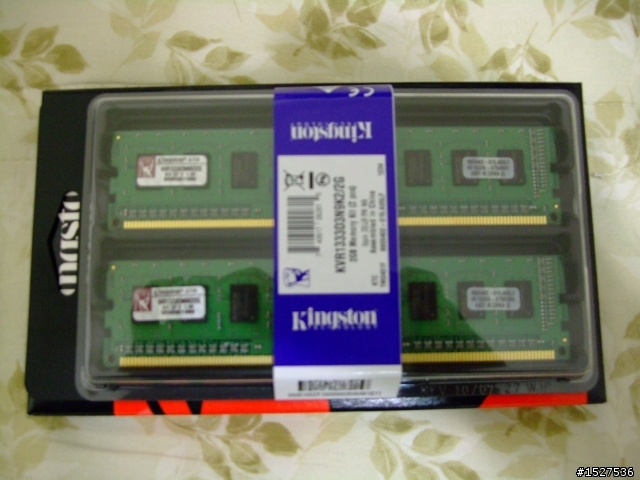

金士頓記憶體 KVR1333DN9K2/2G, DDR3-1333 2GB

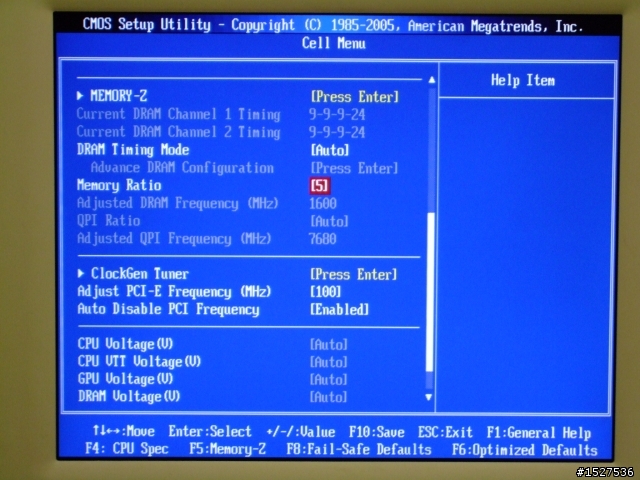

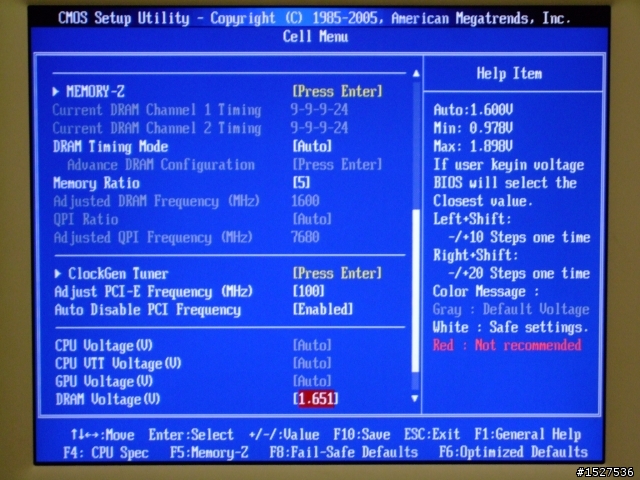

記憶體我挑的是世界大廠金士頓生產的, 我的這是標準的DDR3-1333/1.5V, 想說如果將他的工作電壓從1.5V拉高像其他XMP模組1.65V,工作頻率也把原來的1333MHz 變成1600MHz來超看看

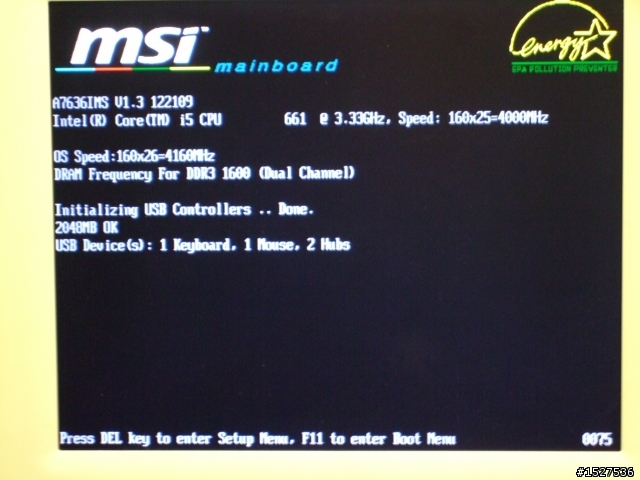

超頻設定完後開機看看,能順利開機

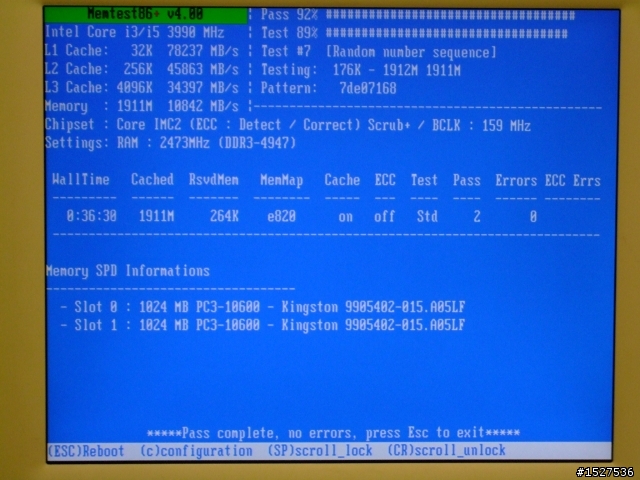

確認可正常開機,不過那記憶體超過廠商正常標示使用規格,覺得還是作一下測試比較保險,那在網路上找了memtest (www.memtest.org 下載) 這個來作測試, 確認超頻沒有問題

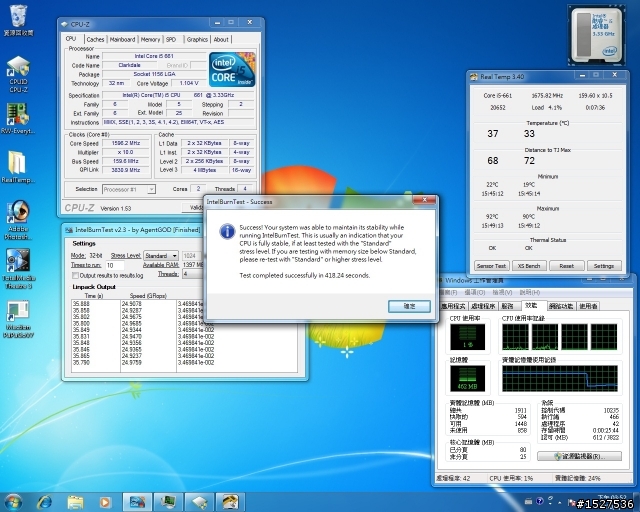

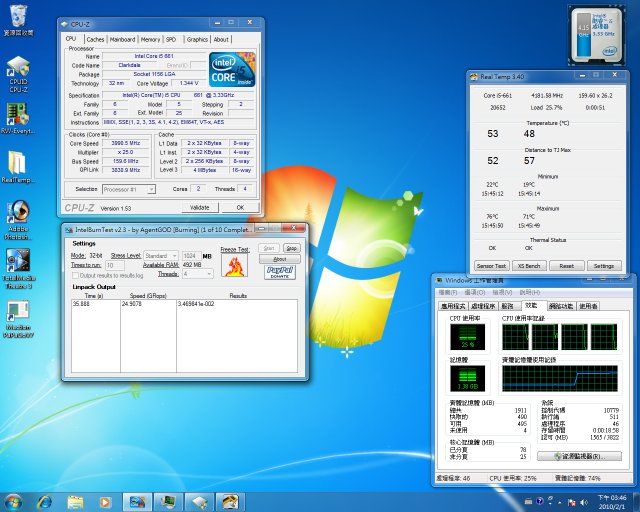

正常開機進入Win7再用IBT燒機和用Realtemp這看看他的溫度





測試完畢看Raltemp紀錄的溫度發現這樣超頻燒機溫度最高來到92度C, 尚未超過CPU的溫度上限表示原廠風扇還夠用, 看來如果還要進一步給他超上去就要考慮換風扇了





那想說既然這系統超頻沒有問題,因為不是買XMP的記憶體, 就上網找找有沒有XMP的資料,在http://cbid.at.tut.by/pdf/IntelXMP_Rev1.1.pdf 找到XMP規格書, 那研讀了一下發現如果我的記憶體能夠超頻使用又沒有問題的話,我也可以將自己的記憶體多設定個XMP 的profile, 也不影響原來的參數, 詳細內容大家可上網去下載規格文件來確認,不過要看的懂16進制

XMP profile1 規格定義範圍SPD Byte176 – Byte218, 底下是我自己以XMP-1600設定的參數,
SPD Byte176 = 0CH ( XMP ID 一定要設這個數值 )
SPD Byte177 = 4AH ( XMP ID 一定要設這個數值 )
SPD Byte178 = 01H ( 1 DIMM/通道, profile1 enable )
SPD Byte179 = 11H ( 我們用的XMP版本為1.1 )
SPD Byte180 = 01H ( profile1時間參數的分子 )
SPD Byte181 = 08H ( profile1時間參數的分母,計算出TimeBase = 1/8=0.125 單位為ns )
SPD Byte182 = 00H ( profile2時間參數的分子,沒用到 )
SPD Byte183 = 00H ( profile2時間參數的分母,沒用到 )
SPD Byte184 = 00H ( 沒用到 )
SPD Byte185 = 2DH ( 設定XMP工作電壓為1.65V )
SPD Byte186 = 0AH ( 設定XMP的頻率時間基礎, 10 x 0.125 = 1.25 ns )
SPD Byte187 = 6EH ( 設定XMP CAS latency為110 x 0.125 = 13.75ns )
SPD Byte188 = 80H ( 設定支援XMP CL = 11, 配合13.75ns )
SPD Byte189 = 00H ( 沒用到 )
SPD Byte190 = 6EH ( 設定XMP tCWL 為 110 x 0.125 = 13.75ns )
SPD Byte191 = 6EH ( 設定XMP tRP 為 110 x 0.125 = 13.75ns )
SPD Byte192 = 6EH ( 設定XMP tRCD為110 x 0.125 = 13.75ns )
SPD Byte193 = 78H ( 設定XMP tWR 120 x 0.125 = 15ns )
SPD Byte194 = 11H ( 設定Bit7-4 為XMP tRC的高位元, Bit3-0 為XMP tRAS的高位元 )
SPD Byte195 = 18H ( 設定XMP tRas的低位元, tRas=118H )
SPD Byte196 = 72H ( 設定XMP tRc的低位元, tRC=172H )
SPD Byte197 = 3FH ( 設定XMP tREFi的低位元 )
SPD Byte198 = 00H ( 設定XMP tREFi的高位元, rREFi設為standard 1x refresh rate )
SPD Byte199 = 70H ( 設定XMP tRFC的低位元 )
SPD Byte200 = 03H ( 設定XMP tRFC的高位元, tRFC = 370H )
SPD Byte201 = 3CH ( 設定XMP tRTP, 60 for all DDR3 SDRAM speed bins )
SPD Byte202 = 3cH ( 設定XMP tRRD, DDR3-1333 2KB page size )
SPD Byte203 = 01H ( 設定XMP tFAW的高位元, tFAW = 140H )
SPD Byte204 = 40H ( 設定XMP tFAW的低位元 )
SPD Byte205 = 3CH ( 設定XMP tWTR, 60 for all DDR3 SDRAM speed bins )
SPD Byte206 = 00H ( 00為default )
SPD Byte207 = 00H ( 00為default )
SPD Byte208 = 00H ( 00為default )
SPD Byte209 = 00H ( 00為default )
SPD Byte210 - Byte218 = 00H (保留沒用到)

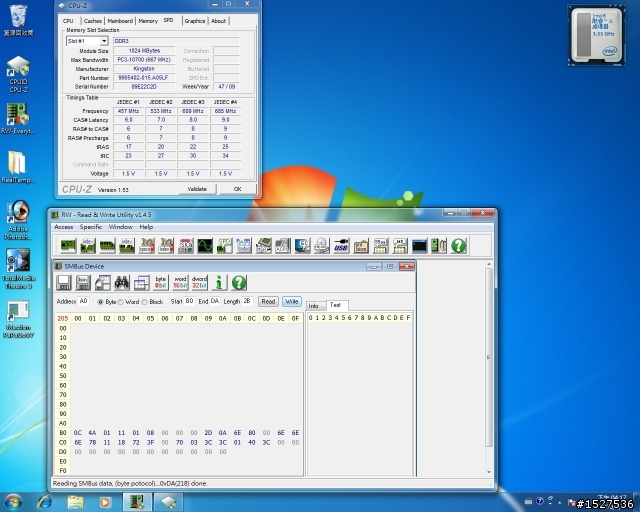

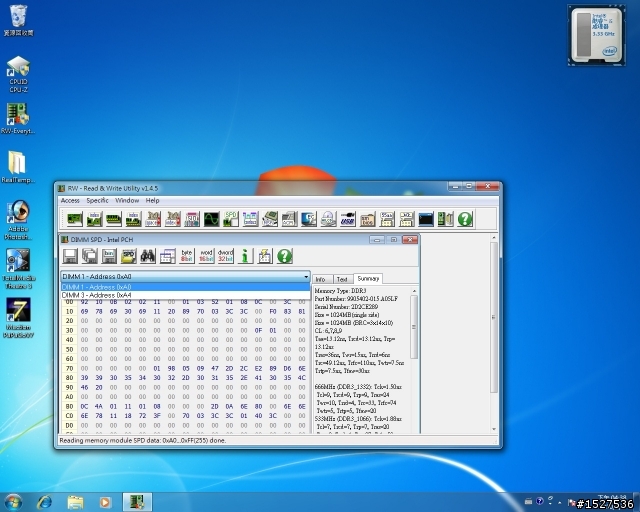

使用軟體工具RW-Everything可以從SPD選項看到DIMM1的位址是A0, DIMM3的位址是 A4





要更改記憶體的SPD值,要從他SMBus的項目進去, 位址就打上A0, 再來選Byte, Start是B0 End是 DA (因為SPDByte176-Byte218), 按下Read, 那因為不是XMP的就會讀到都是00, 接著將剛剛介紹的那些數值給敲進去, 按下Write, 要注意雙通道就要將兩隻模組都寫入, 所以將位址改成A4,然後再按一次Write

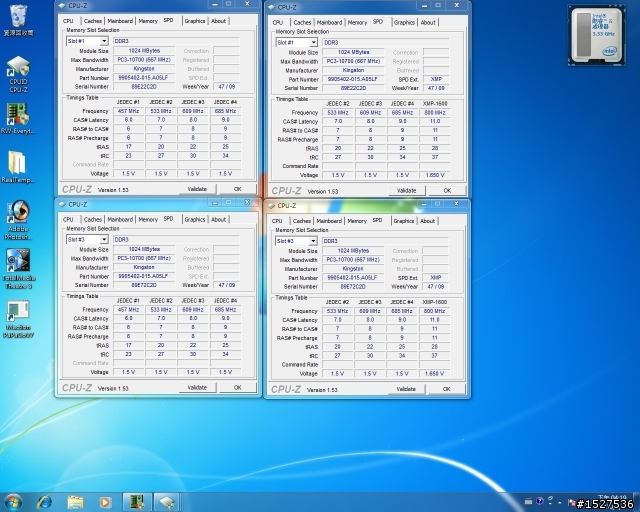

然後再用cpu-z讀取設定完後的資訊,這裡把尚未設定XMP前(左方)跟設定XMP後(右方)的cpu-z畫面放在一起, 可由產品序號來看, 明顯看到同一個左邊原本沒有XMP的資訊那右邊的欄位出現XMP的項目出來.成功啦~~~

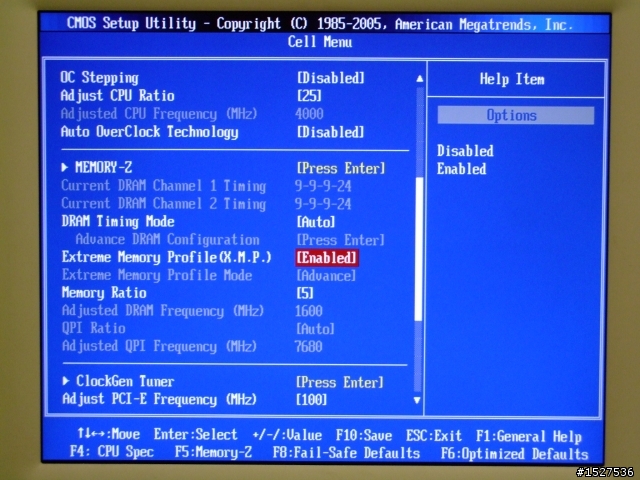

最後重新開機回到BIOS選項就會看到本來沒有的XMP選項現在出來了





這系統我只給他小小的超一下, 這樣也不用換更高規格的風扇就直接把i5超上去,金士頓記憶體又順便把它升級變成XMP模組 ~ 讚啦, 不過這都要歸功於東西買的好不如買的巧, 很高興到手的CPU, 主機板和記憶體都能配合上, 花了15700就升級到i5 32奈米的系統覺得滿值得的, 作圖檔處理, 看藍光還是其他的工作都很流暢

最後要提的是這裡只是將自己使用的心得跟大家分享, 擅自更改廠商定出來的產品規格有可能導致產品損壞或無法接受保固的情況, 風險就要自己承受
