[拆箱]400T 佰萬-設備登場 Synology RS10613xs+ 開箱篇一次開4台

傳說中的硬碟顆數代表男人的力量.....好像不是這麼說…

經典回顧一下

在2012年1月～Synology 頂級12年款新機報到！RS3412RPxs 登場
[拆箱]400T 佰萬-設備登場 Synology RS10613xs+ 開箱篇一次開4台

在2011年3月～開心的Synology RS2211+ 和 RX1211 簡單開箱照
[拆箱]400T 佰萬-設備登場 Synology RS10613xs+ 開箱篇一次開4台

從06年夏天開始接觸了Synology也開始讓我累積硬碟的能量

今年秋天正是邁向百萬儲存設備,這是扣掉(NetApp,EMC,IBM Storwize,Dell Equallogic)後又不想自己土炮儲存設備的開始.

其實在這幾年當使用Synology當中也並非絕對的順利;但始終問題都能有相關的解答或解決方案,至少好像到目前為止還沒發生因為Raid掛點資料出不來的窘境.

其實一切都要感謝Synology的大力支持,雖然他們公司常常被我煩;但我只能說非常感謝他們的協助.

慘痛教訓回憶錄：

畢竟一樣台灣的NAS廠商,當初買過的8Bay Core 2 Duo 設備,一樣SoftRAID,掛點Rebuild到某公司Support回應我,你資料怎麼進去就怎麼出來,很抱歉我不想點名;但我很肯定當初讓顧客感受到沒有"熱誠與誠意"雖然今年你們也出了大容量設備,不過應該沒意外我還是會繼續用Synology.

回歸正題！今年運氣好,過去嫌空間總是不夠大,這下一次來個大大滿足吧！

[拆箱]400T 佰萬-設備登場 Synology RS10613xs+ 開箱篇一次開4台

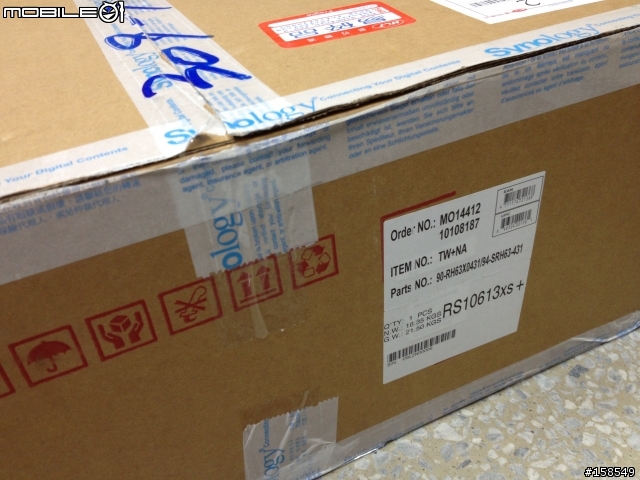

跟過去的22和34一樣就一個大箱子,靠貨運送來的！
[拆箱]400T 佰萬-設備登場 Synology RS10613xs+ 開箱篇一次開4台

側邊也來一張

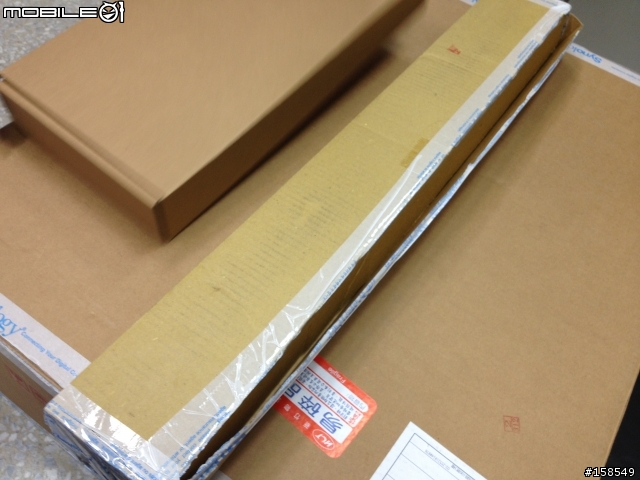

附上另一個箱子,裡面是滑軌.(小盒子是箱子內的配件盒)
[拆箱]400T 佰萬-設備登場 Synology RS10613xs+ 開箱篇一次開4台

主機一樣是 MIT MADE IN TAIWAN
[拆箱]400T 佰萬-設備登場 Synology RS10613xs+ 開箱篇一次開4台

配件盒內的光碟DSM作業系統與工具,和螺絲等！！

在開始之前先做一下大概想衝動買他的原因：

1.最大可以到106顆硬碟.
2.使用Xeon處理器
3.有自動HA功能
4.SSD快取
5.身為澳客還算滿意的支援服務！

(NAS是買回去讓你享受放存資料不是讓你買回去想辦法把資料讀出來用的)

[拆箱]400T 佰萬-設備登場 Synology RS10613xs+ 開箱篇一次開4台

首先來一張概念上的示意圖

你要有一台百萬NAS必須要有以下幾個特點

1.硬碟勢必要超過30顆3T硬碟
2.設備必須有10G交換能力
3.當然10G交換設備也是必備的

大概以上條件就需要花掉大約9x萬了

主機箱大概售價為20萬左右,不含硬碟！

[拆箱]400T 佰萬-設備登場 Synology RS10613xs+ 開箱篇一次開4台

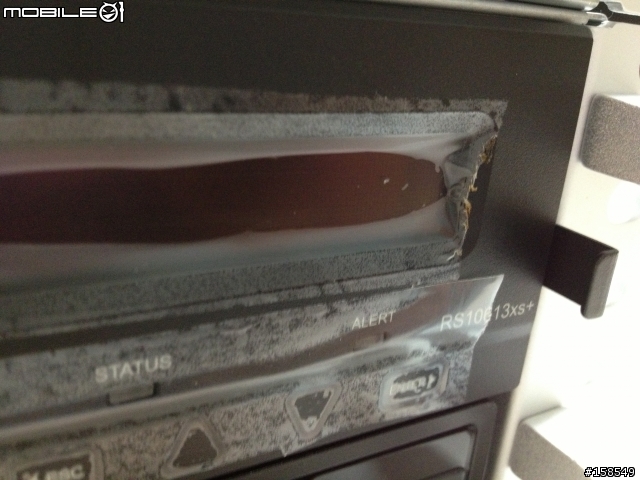

這是10613xs+的面板,

[拆箱]400T 佰萬-設備登場 Synology RS10613xs+ 開箱篇一次開4台

可能沒說沒發現,他可以抽出來

[拆箱]400T 佰萬-設備登場 Synology RS10613xs+ 開箱篇一次開4台

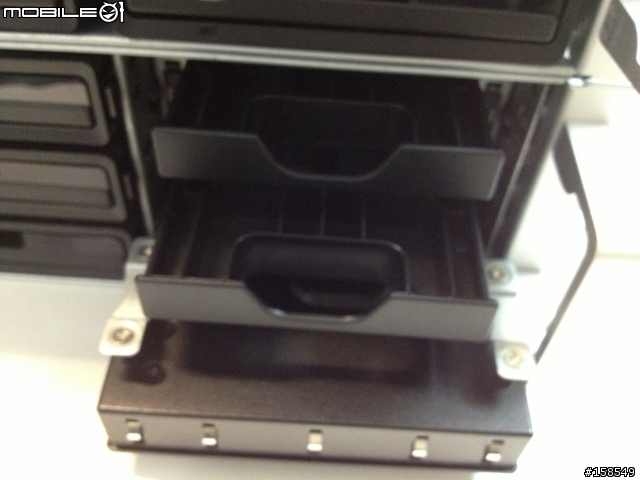

裡面就是傳說中的SSD加速快去放置的空間了！

[拆箱]400T 佰萬-設備登場 Synology RS10613xs+ 開箱篇一次開4台

再補一些清楚照片

打開機箱來看看！

裡面有一個空的PCI-E的擴充空間,你可以安裝所需要的網卡,

[拆箱]400T 佰萬-設備登場 Synology RS10613xs+ 開箱篇一次開4台

順便加張熟悉的10G網路卡,我是安裝Intel UTP 10G Dual Port網卡,因為我的環境機房內都走10GUTP

[拆箱]400T 佰萬-設備登場 Synology RS10613xs+ 開箱篇一次開4台

跟過去一樣,風扇更換是非常容易的！

[拆箱]400T 佰萬-設備登場 Synology RS10613xs+ 開箱篇一次開4台

內建有4個記憶體空間,已經插上了兩隻ECC-DIMM的記憶體,買來開機時就已經有了8G記憶體了.

[拆箱]400T 佰萬-設備登場 Synology RS10613xs+ 開箱篇一次開4台

接下來是安裝硬碟！

這此Synology特別設計了新版的硬碟架,比過去的容易拆拔,方便許多;但還是建議可以做無螺絲的？

[拆箱]400T 佰萬-設備登場 Synology RS10613xs+ 開箱篇一次開4台

這次我們選用的是 WD RED NAS 3TB 硬碟,前陣子還大缺貨,剛好補齊可以開箱了！

聽說Seagate這個月也要出NAS用硬碟且會比RED C/P值更高？真期待下,馬上來存錢準備再買一批硬碟 rock

這是擴充機箱RX1213asa串連用SAS傳輸線

[拆箱]400T 佰萬-設備登場 Synology RS10613xs+ 開箱篇一次開4台

還真的是MADE in TAIWAN

[拆箱]400T 佰萬-設備登場 Synology RS10613xs+ 開箱篇一次開4台

疊起來一整座還真壯觀

[拆箱]400T 佰萬-設備登場 Synology RS10613xs+ 開箱篇一次開4台

背後也來一張

SAS接頭,沒有拉開它直接插會插不上去.

[拆箱]400T 佰萬-設備登場 Synology RS10613xs+ 開箱篇一次開4台

然後他是兩兩串連,簡單來說主機->擴充0->擴充1.....這樣下去

兩條SAS Cable都是這樣串接下去,特殊點在於Synology作法是兩條線路傳輸可以互為備援,

聽說Q牌不是這樣Computex時聽的講解資訊,不知有沒有更新歡迎提醒！(Thanks)

插上電源

過電之前再來一張正片照片,這張多了一條Cat6A的網路線,Panduit線真的很漂亮

[準備好了？要送電了！]

[拆箱]400T 佰萬-設備登場 Synology RS10613xs+ 開箱篇一次開4台

開電後！

背後一開始,意外發現有條電源沒開電源開關

[拆箱]400T 佰萬-設備登場 Synology RS10613xs+ 開箱篇一次開4台

過一下下就出現擴充空間的序號了！

[拆箱]400T 佰萬-設備登場 Synology RS10613xs+ 開箱篇一次開4台

串接完成後擴充機箱背後的燈號

[拆箱]400T 佰萬-設備登場 Synology RS10613xs+ 開箱篇一次開4台

正面顯示正在開機中

來段開機中的影片！

[拆箱]400T 佰萬-設備登場 Synology RS10613xs+ 開箱篇一次開4台

順便來測試一下雙備援電源系統

[拆箱]400T 佰萬-設備登場 Synology RS10613xs+ 開箱篇一次開4台

需要拿一下工具拆開螺絲,壓下卡筍後就能抽出

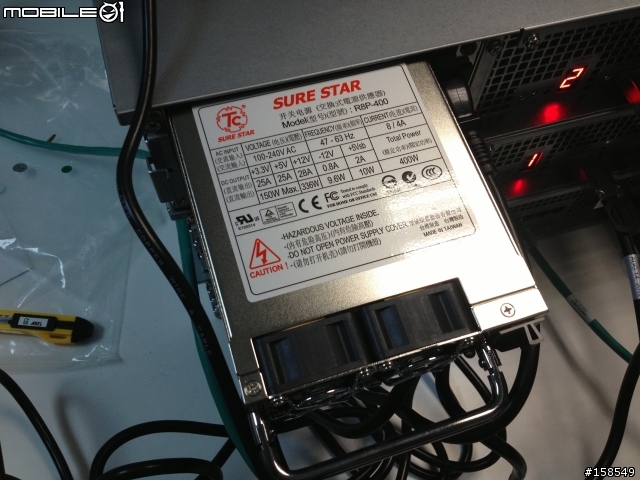

一樣是台灣製造的電源供應器

[拆箱]400T 佰萬-設備登場 Synology RS10613xs+ 開箱篇一次開4台

再來一張另外一側照片

[拆箱]400T 佰萬-設備登場 Synology RS10613xs+ 開箱篇一次開4台

拔掉電源後,開始逼逼叫了

[拆箱]400T 佰萬-設備登場 Synology RS10613xs+ 開箱篇一次開4台

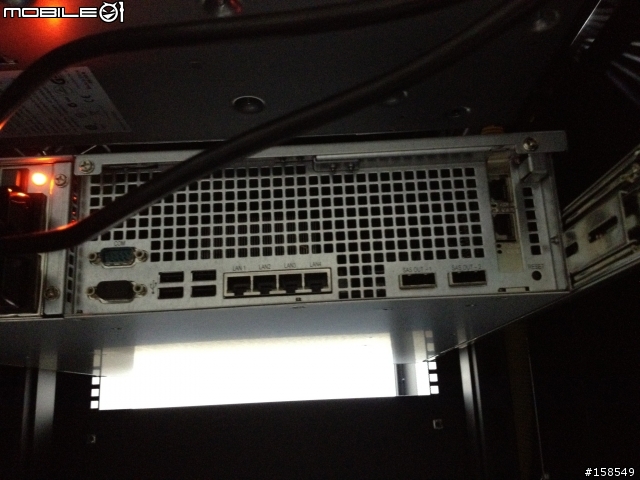

除了還在桌上這套外,來將其他的RS10613xs+裝上機櫃

[拆箱]400T 佰萬-設備登場 Synology RS10613xs+ 開箱篇一次開4台

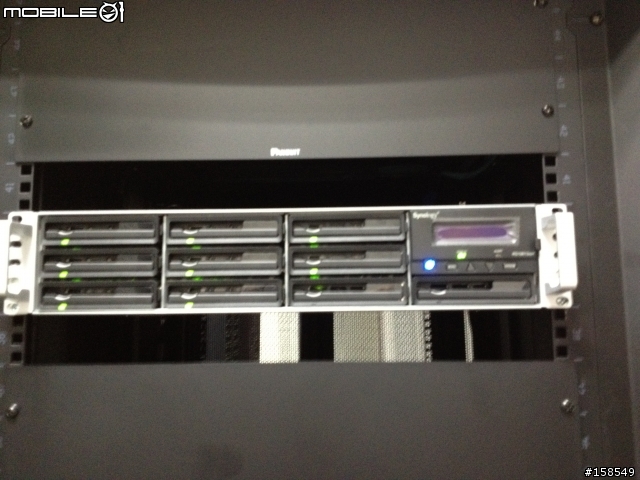

因為Synology說這套將會有HA功能出現,故要分開放到不同機房

[拆箱]400T 佰萬-設備登場 Synology RS10613xs+ 開箱篇一次開4台

所以就東西南北到處放了喔

[拆箱]400T 佰萬-設備登場 Synology RS10613xs+ 開箱篇一次開4台

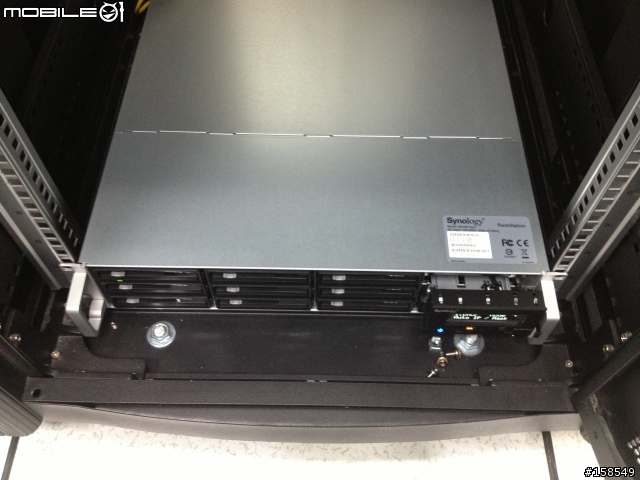

懶得鎖就放最下面,改天還可以再移動

[拆箱]400T 佰萬-設備登場 Synology RS10613xs+ 開箱篇一次開4台

上完DSM首次開機完成後的畫面

最後感謝專案經銷商如此迅速交貨給我們,針對RS10613xs+細節的DSM與更多大型的Synology獨到之觸
我將會於下次分曉.

希望這次開箱不會太太令人失望才好,我更希望快快買到更多硬碟好讓下次分享時同時提出些測試心得!! 謝謝指教

2012-10-16 8:13 #1

文章關鍵字

拆箱開箱篇 Synology RS10613xs+ 設備 400

KKMA

210分

2樓

KKMA

個人積分：210分

文章編號：39149283

好詳盡，加分加分~
看到Synology，再看看QNAP
只能說最近兩個月QNAP被打臉打得真嚴重
不管是mobile01還是FB粉絲團
4.0作業系統出不來就算了
現在連號稱十月要出的3.8版都還不見蹤影

不過也不能怪他們，
因為他們一直強調他們以前大多著重企業應用，
比較晚才步入家用功能。

所以一般使用者使用上有甚麼不滿意的也沒辦法，誰叫你選QNAP，給你糖吃就該偷笑了。

一個八月就買好數顆紅標等著升級4.0，然後又被耍兩個月的使用者留

luelue666

1253分

3樓

luelue666

個人積分：1253分

文章編號：39149343

弱弱地問一句:敢問您這麼龐大容量的的硬碟是要做什麼大事業? 好嚇人哦!

tagahu_1

15分

4樓

tagahu_1

個人積分：15分

文章編號：39150968

應該超耗電的吧～～
真壯觀
不過這麼大的容量網管人員壓力會不會太大呀！！

pctine

5089分

5樓

pctine

個人積分：5089分

文章編號：39151049

powerscott wrote:
傳說中的硬碟顆數代表...(恕刪)

感謝分享.

有關於為何不出不用鎖螺絲的抽取匣? 主要考量是穩固吧, 在這麼小的機箱空間要塞入那麼多顆硬碟(橫向要塞入四顆3.5"硬碟已經是極限了), 硬碟必須要鎖好以防共振, 所以螺絲是最省空間以及最穩固的做法.

這二張圖借一下, 原本不了解為何 PSU 固定方式如此設計, 以及 AC Power 和 Redundant PSU 分離設計的做法.

後來查了一下, 原來這顆 Sure Star R8P-400 PSU 原廠的設計便是如此, 所以直接利用成品可以在成本上節省不少, 機構上不用重新設計, 但為了補強它所以另外鎖一個鐵片上去.

R8P-400 原廠規格 (只是 Power Switch 上面的黑色塑膠片的用意為何就猜不出了? 看起來不應是固定電源線用, 但用來防止誤觸電源開關又設計的很怪)

這顆 PSU 很巧的在 Thecus N8800+ 上也有採用.

FB: Pctine

阿婆

94分

6樓

阿婆

個人積分：94分

文章編號：39153111

powerscott wrote:
傳說中的硬碟顆數代表...(恕刪)

好威的nas，加分先XD

我也很好奇樓主架這們大空間的NAS(3T 30顆也有90T了@@)

是要做什麼的，是載愛情動作片嗎？

打到精盡人亡

黃瓜進前庭，菊花泛漣漪。任憑求饒聲，衣裳強剝離。項掛調教鏈，腰圍輕薄衣。乳搖知馬力，日久變人妻

derliang

1183分

7樓

derliang

個人積分：1183分

文章編號：39167539

這台看起來很威，不知道內建的作業系統是否也是DSM。
小弟前陣子終於說服IT試著導入Synology的NAS，用的不是這種機架式的機種。
結果在多人使用的環境裡，DSM還有很大的進步空間。
隨便舉一些MIS碎碎念的事情：

1.無法看到使用者在線上的動態，對於控制欲強烈的MIS來說簡直無法忍受。
2.無法快速的看到各個使用者的資源分配與使用情形。
3.無法看到使用者使用的詳細log，例如看看每個user的備份工作完成了沒？
4.內建的FTP功能太簡單...
5.流量限制無法區分LAN與WAN的流量。
