Android與QTS一次擁有 威聯通Qnap TAS-268雙系統NAS試用

近來各家NAS廠商推出的產品不僅只是規格方面的較量,在軟體應用上亦是各出奇招。像這次威聯通新推出的TAS-x68系列,不僅有內建自家的QTS作業系統,同時也整合了Android作業系統,只要利用透過機身內建的HDMI端子輸出至電視或是其它顯示裝置使用,就可以啟動NAS內建的Android作業系統。而且在內建的Android系統中,還有提供Qmarket以及Google Play兩個軟體市集,可以自己下載安裝其它軟體,為這款NAS增加更多功能應用。


威聯通TAS-268開箱與規格介紹

威聯通新推出的Android+NAS機種一共有TAS-268和TAS-168兩個型號。兩款產品主要的差異是在於前者是2Bay的機種,並且會直接內建2顆2TB容量的硬碟,可支援RAID 1的磁碟陣列模式。至於另一款TAS-168,則是1Bay的NAS機種,出貨包裝會直接安裝一顆2TB的3.5吋硬碟。而這次借測的機種便是其中的2Bay機種,TAS-268。在這款NAS的外盒包裝上,除了可以看到4TB的容量規格以及Android的機器人Logo之外,也有特別標示包裝內有隨附一個多媒體遙控器,當使用者透過HDMI輸出時,就可以利用這個遙控器來控制Android介面。


在外盒的背面有特別畫了一個圖片來解釋這款NAS的雙系統架構。簡單來說,這款NAS中所以搭載的QTS作業系統內,預設就會安裝一個叫做Android Station的套件,當使用者利用HDMI介面輸出時,就會啟動Android系統。也就是說,只有使用HDMI輸出的時候,才可以使用內建的Android系統。


打開上蓋的時候,突然覺得有點看到阿愣的感覺啊!


包裝內盒中間擺放的是這款TAS-268主機,而左右兩邊則是隨附的一些配件。


在這款NAS出貨的時候,除了主機之外,包裝內還有提供了一條網路線、供電變壓器、電源線以及一個多媒體遙控器。


隨產品搭配的供電變壓器是台達電代工的DSP-60PBA,供電規格為12V/5A。


威聯通這次新推出的TAS-268是採用直立式的擺放設計,並搭配白色的塑膠外殼,整體看起來比較沒有之前2Bay機種那種硬體感,放在客廳也比較不會那麼突兀。


在機身前方的黑色邊條上,有設置了機身運作燈號、電源開關、SD記憶卡插槽以及一組USB3.0傳輸埠,方便使用者搭配外接儲存裝置。另外,在USB3.0傳輸埠的上方還有設置了一個快速備份按鍵,當USB3.0傳輸埠接上儲存裝置之後,只要按下按鍵就可以將之前設定好的同步資料夾內容備份至外接硬碟上。


這款NAS的其它I/O埠也都是設置在機身的後方,並有提供了四組USB2.0傳輸不、一組HDMI影音輸出端子以及一組可支援Gigabit頻寬的RJ-45網路埠。另外,在USB埠的上方還有設置了一個重置按鍵,可以快速將機身設定還原至出廠預設值。


外觀看完之後,接著就準備來拆機看看內部的設計囉!在機身底下有設置了一個手轉螺絲,鬆開螺絲就可卸下機身的外蓋。


卸下外蓋時,會直接看到這款NAS所搭配的兩顆2TB 3.5吋硬碟。


這款NAS所搭配的兩顆硬碟都是Seagate推出的NAS HDD,容量規格也都是2TB。


在硬碟架的左右兩側都是採用免螺絲快拆邊條來固定,之後要換硬碟的話,直接先拆下邊條就可以更換硬碟。


機身上的SATA傳輸埠有一組是透過PCIe介面轉接。


接著卸下硬碟架以及底部的5顆螺絲之後,就可以看到這款NAS中所搭載的主機板囉 !


這款NAS的另外一片側蓋上,有安裝了一個鼓風扇來加強NAS的散熱效果。


主機板上的處理器有加入了一個黑色的鋁質散熱片來加強散熱效果。


在主機板背面除了連結硬碟的PCIe和SATA傳輸埠之外,還有設置了兩顆快取記憶體顆粒。


卸下散熱片後,可以看到這款NAS所搭載的處理器是Realtek推出的RTD1195,其中具備兩顆處理核心,預設運作時脈為1.1GHz。而這款處理器比較特別的一點,就是還可以支援H.265 4K影片硬體解碼功能。


在主機板前後兩面都各有搭載了兩顆DDR3快取記憶體顆粒,4顆總容量為2GB。


另在,這款NAS的主機板上也直接內建了一顆由SKhynix海力士推出的快閃記憶體顆粒,容量為4GB,主要是用來儲存NAS的韌體介面。


在機身上所提供的USB3.0傳輸埠以及SD記憶卡插槽,分別是透過asmedia推出的ASM1074L和ASM1153E兩顆晶片來擴充。


QTS系統介紹

看完硬體規格之後,接著就來看看軟體部分吧!這款NAS最特別的地方,就是機身內除了有搭載Qnap自家的QTS作業系統之外,還有內建Android作業系統。不過,可能是因為市場定位的關係,這款NAS內建的QTS系統算是比較精簡的版本,有些像是iSCSI網路硬碟、VPN以及虛擬機器之類的應用功能,在這個版本的QTS系統中就沒有提供。


目前內建的QTS系統是4.1.4版,還不是最新的4.2版本。


這款NAS的硬碟在出貨時就會直接安裝在機身內,並且會預設RAID 1磁碟陣列模式。


另外,這款NAS內建的APP Center裡面,目前也只有Photo、Music、Video、Download、Cloud Link、HappyGet 2以及Cload Drive Sync等功多媒體與雲端同步應用之類的功能套件可以安裝。因為QTS的一些介面操作以及多媒體軟體應用的部分,小編在之前的文章中也有詳細介紹過,所以這邊就不再重複說明,若是有興趣的網友們,可以參考之前這篇文章,這次就直接來看這款NAS內建的Android作業系統吧!



Android系統操作介紹

這款NAS所搭載的Android作業系統其實是跟QTS整合在一塊,而且只有在使用HDMI輸出時,才會啟動Android作業系統,簡單來說,就是把之前QTS所提供的HD Station操作介面,換成Android作業系統。所以當使用者登入QTS系統時,就會看到主畫面上已經有預先安裝了一個Android Station套件。


在Android Station套件的設定介面中,主要是讓使用者可以開啟Android作業系統,並且也有提供還原選項,可以將內建的Android系統還原道出廠預設值。


操作介面中,還有提供權限設定功能,可以讓管理者自訂哪些使用者可以具備Android作業系統的操作權限。


當QTS系統內的Android Station套件啟動完成後,只要接上HDMI輸出至顯示裝置,NAS就會自動啟動Android系統的操作介面。在進入系統介面之前,一樣也要先登入QTS的帳號密碼,所以若是不想讓特定使用者操作的話,就可以在剛剛的權限功能內來過濾名單。


登入系統之後,若是第一次使用或還原過系統的話,就會先經過一些語系選擇、帳號建立與登入之類的Android基本設定,操作過程跟其它Android裝置差不多。


進入Android系統之後,主畫面會跳出一個下載提示,建議使用者可以到內建的Qmarket來下載Qnap針對Android系統所提供的APP應用程式。


在Qmarket裡面所提供的Qnap應用程式,包含有Qvideo、Qmusic、Qphoto、Qfile以及Kodi等APP應用程式,使用者可以選擇自己需要的軟體安裝。


Qmarket裡面除了有Qnap的應用程式之外,在推薦選單裡面也有提供其它類別的應用程式,讓有需要的使用者可以自行下載安裝。


這款NAS提供的Android系統也有整合了Google Play商店,只要有連上網路就可以到Google軟體市集下載自己想要安裝的應用程式。


在這款NAS上所提供的Android系統主畫面上,有預設了Photo、Music以及Video三個明顯的圖示捷徑,點選之後會分別連結開啟Qphoto、Qmusic以及Qvideo三個應用程式。所以可能也是因為這個原因,在一開機的時候才會跳出安裝應用程式的訊息。不過,若是不喜歡這個介面設計的話,其實只要在圖示上長按,就可以移除圖示或是底下的其它應用程式的捷徑,並且還可以加入其它Android內建的小工具或是自己下載的軟體功能。


跟一般Android系統比較不一樣的地方,就是在主畫面上的功能列,有特別提供了一個系統監控功能,可以讓使用者直接查看NAS處理器、記憶體以及硬碟的即時運作狀況。


Android系統能夠使用者的儲存空間,基本上就是跟NAS的硬碟容量一樣。


目前在NAS中所提供的Android作業系統版本是4.4.4版,之後或許會隨著QTS系統更新來升級Android版本。



然而有個比較納悶的地方,就是在Android系統內的顯示選項中,雖然可以調整解析度,但不知道是不是因為底下的顯示內容被鎖定為劇院模式,所以即便解析度調到4K或Full HD,操作介面的實際顯示解析度仍然只有720P。猜想會有這樣的設計,應該是怕解析度過高而影響Android系統操作的流暢度吧!


多媒體應用

多媒體應用方面,因為Qnap提供的APP應用程式,小編在之前的文章中,幾乎都已經介紹過,這次就不再一一說明,只看一下影片播放的部分吧!Qnap內建的Qmarket軟體市集中,有提供自家的Qvideo以及KODI兩個多媒體播放軟體,不過,實際使用KODI播放影片時,不知道是不是因為鎖定為劇院模式的關係,顯示畫面似乎有被壓縮的感覺,流暢度也不盡理想,特別是在播放4K影片的時候,畫面銳利度就有明顯的差異。然而實際使用Qnap自家的Qvideo軟體來播放4K影片時,流暢度以及銳利度都明顯提升許多,所以使用者要是有播放4K影片需求的話,建議試用Qvideo會有比較好的效果。但有一點需要注意的地方,就是這款NAS因為硬體限制的關係,4K影片的硬體加速功能,僅能夠支援H.265編碼,H.264編碼最多只能夠支援至Full HD解析度的影片,還沒有辦法支援至4K解析度。




實際用Qvideo和KODI這兩個軟體來播放HD Club拍攝的H.265版TCL Super Car影片時,輸出畫面的流暢度以及銳利度表現都相當不錯。


但使用KODI軟體來播放影片時,畫面就像是被壓縮的感覺,而且延遲感也比較明顯,看來可能要等到Qnap提供新版韌體之後才有辦法解決囉!


從裁切的畫面可以看到,使用Qvideo軟體播放4K影片時,畫面上的路牌字體就明顯清晰許多,而使用KODI軟體播放時,字體感覺就像是擠在一起。(左圖為Qvideo播放畫面裁切,右圖為KODI軟體播放畫面裁切)


使用這兩個軟體來播放影片時,都有支援外掛字幕的功能。



Android系統效能

既然是Android的系統,所以不免俗地還是要下載一些測試軟體來跑一下分囉!跑分之前,從CPU-z軟體內的資訊可以看到,這款NAS所搭載的處理器是雙核心的架構,預設時脈為1.1GHz。


既然是Android的系統,所以不免俗地還是要下載一些測試軟體來跑一下分囉!跑分之前,從CPU-z軟體內的資訊可以看到,這款NAS所搭載的處理器是雙核心的架構,預設時脈為1.1GHz。


實際使用安兔兔軟體測試後,測試結果只有10001分。


接著安裝3DMark軟體測試後,總分結果為2069分。


遊戲表現方面,雖然大部分的遊戲都可以安裝啟動,但畢竟處理器效能有限,要是玩「爐石戰記」這類型的遊戲,延遲感就很明顯。


而實際玩Candy Crash這類比較沒有3D特效的遊戲時,操作就比較順暢一點。



傳輸效能與耗電量測試

最後就來看一下這款NAS的實際傳輸檔案效能以及耗電量表現吧!這次測試傳輸效能時,會實際傳輸容量大小都是16GB左右的相片資料夾以及單一壓縮檔,並且透過FastCopy軟體來測試從NAS傳輸至PC以及從PC傳輸至NAS時的實際效能表現。底下是這次電腦端的硬體零組件清單,先給網友們做個參考。

處理器:Intel Core i7-6700K
主機板:技嘉GA-Z170X Gaming 7
硬碟機:PLEXTOR M6e 512GB固態硬碟
記憶體:金士頓DDR4-3000 4GBx4
電源供應器:技嘉ODIN 1200W
作業系統:Windows 10 64位元專業版

傳輸效能測試

單一大檔傳輸測試

實際使用FastCopy軟體選取檔案大小約16.7GB的單一壓縮檔從電腦端寫入至NAS時,傳輸速度大約可以達到41.24MB/s左右,傳輸時間約耗費415.31秒左右。一樣使用FastCopy軟體選取同一個檔案大小的單一壓縮檔從NAS傳輸至電腦端時,傳輸速度大約是65.57MB/s左右,傳輸時間約耗費261.17秒。



多檔案資料夾傳輸測試

實際使用FastCopy軟體選取一個檔案數量1368,總容量約16GB的資料夾從電腦端寫入至NAS時,傳輸速度大約是34.98MB/s左右,傳輸時間約耗費476.44秒左右。一樣使用FastCopy軟體並選取同一個資料夾從NAS傳輸至電腦端時,傳輸速度大約是56.98MB/s左右,傳輸時間約耗費292.5秒左右。



耗電量測試

當NAS未啟動Android系統,並且在待機狀態時,這款NAS的總耗電量大約是13~14瓦之間。


啟動Android系統之後,NAS的耗電量大約是14~15瓦左右。


實際在Android系統內瀏覽網頁時,耗電量也大約是14~15瓦左右。


在Android系統內直接播放4K影片時,耗電量會增加到17瓦左右。



啟動3DMark測試軟體時,耗電量大約在17~18瓦之間。


實際開啟爐石戰記遊戲時,NAS的耗電量大約是16~18瓦之間。



[試用總結]

整體來看的話,這次威聯通新推出的TAS-x68系列,的確是目前NAS市場上比較少見的雙系統設計,而且也因為有提供了Android作業系統以及軟體市集,也讓這款NAS有更多的應用,再加上能夠支援H.265 4K影片硬體加速以及低耗電的優點,比較適合偏重多媒體應用以及基本網路存取需求的個人用戶或是家庭使用。

不過,從各項效能測試方面來看的話,其實可以發現內建的處理器效能並不理想,雖然說Android系統是可以自己下載軟體安裝,但想要玩遊戲的話,可能就比較勉強一點。而且在傳輸效能方面,實際測試的傳輸速度表現大概只能夠達到讀取60~70MB/s、寫入30~40MB/s,再加上內建的QTS版本並沒有具備完整的功能,所以要是使用者的需求是比較重視效能或是VPN、網路硬碟之類的網路應用,還是選擇高階一點的機種會更適合。
2015-10-28 9:28 #1

Dennis大大 不曉得您這台主機是否更新過韌體了

有關於傳輸速度,官網有新的韌體可以下載
https://www.qnap.com/i/cht/product_x_down/product_down.php?II=208

當Android起動時,因為要追求Android的反應速度所以會自動調整為劇院模式
如果關閉Android系統的時候,系統會自動調整成NAS模式,

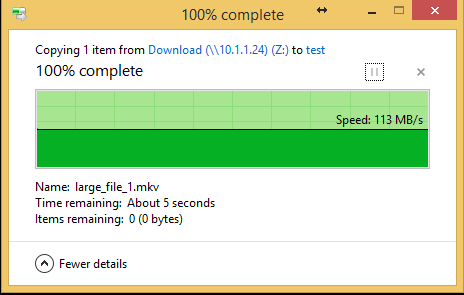

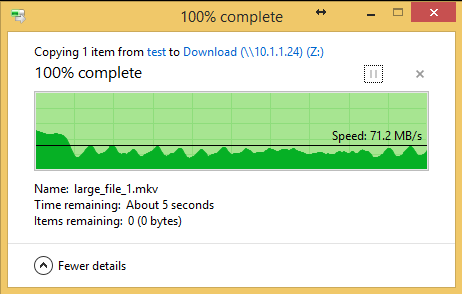

我試著關掉之後會看到這樣的速度,
跟原本的差別好明顯,非常訝異他們在這版本下做了什麼事情




我的 TAS 是設定成 RAID 1,如果是 RAID 0 效果應該會更好?
--


dennis.F wrote:
而且在傳輸效能方面,實際測試的傳輸速度表現大概只能夠達到讀取60~70MB/s、寫入30~40MB/s,再加上內建的QTS版本並沒有具備完整的功能,所以要是使用者的需求是比較重視效能或是VPN、網路硬碟之類的網路應用,還是選擇高階一點的機種會更適合
公路車才是王道

BB920067 wrote:
Dennis大大 ...(恕刪)

不知裝金聚合播放速度如何? 會不會卡卡的....這樣就可以省去小米盒子...
請問針對Android系統是否可設定權限,目前遇到的情況是建立了一個帳號 "TV" 給Android系統用

也確定了在瀏覽器中看不到其他人的照片

但這個帳號在Android中卻可以看到所有人的照片備份

請問不是應該是用自己的帳號才可以看到自己的照片嗎,還是目前的系統無法做到權限設定

這樣用起來實在是有點尷尬呀

Titian7 wrote:
請問針對Android...(恕刪)


有關權限的部份, 這之前有反應給原廠.

http://www.mobile01.com/topicdetail.php?f=494&t=4550321&p=2#57769608
FB:VoIP電話技術交流
BB920067 wrote:
Dennis大大 ...(恕刪)

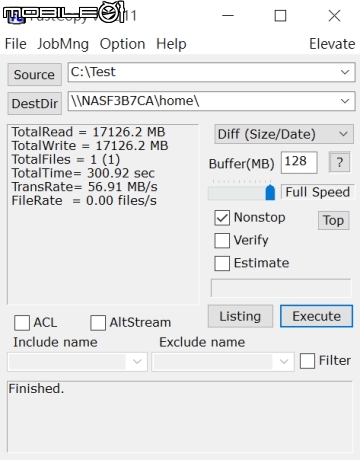

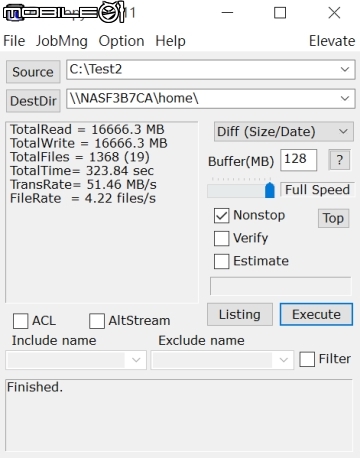

測試的時候,已經更新到最新版本了,

不過剛剛把Android關掉重新測試,寫入速度有比較好一點,可以達到50~60MB/s,但讀取效能還是一樣只有60~7MB/s。


請問大大有試過H.264 4K 的影片嗎,我試過不能播,影片格式是不是有限制呢?
我在另外一個文章串"QNap TAS-x68 QTS-Android NAS 筆記 by pctine"有發問.
那位大大說升級firmware後, 可以測到讀出寫入速度到80Mbps. (android關閉).
這裡測不到.
會是兩邊測法不一樣嗎?


hugoskymedi wrote:
不知裝金聚合播放速...(恕刪)


大大是問全聚合嗎??

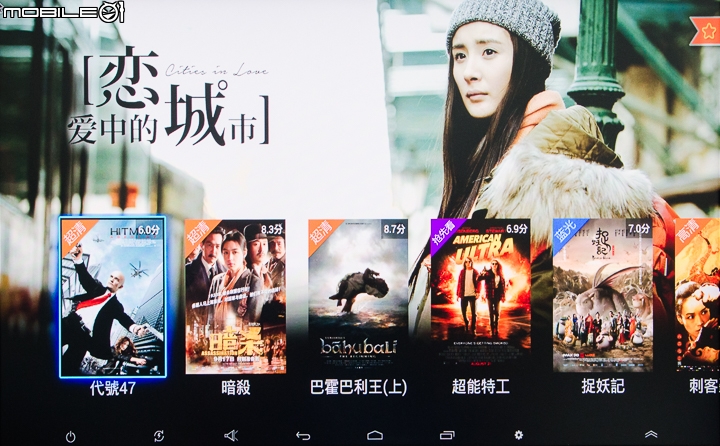

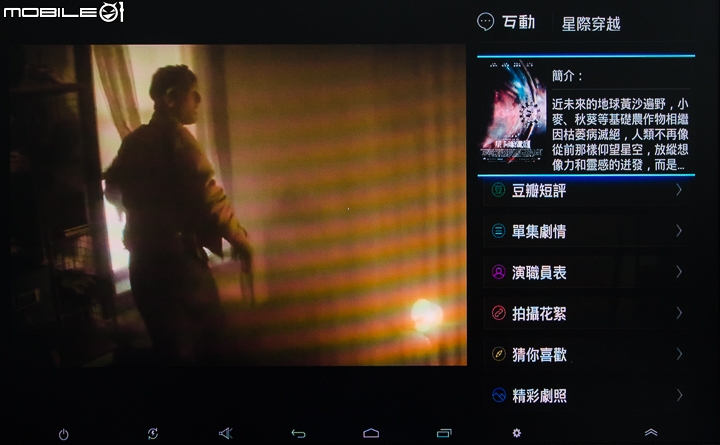

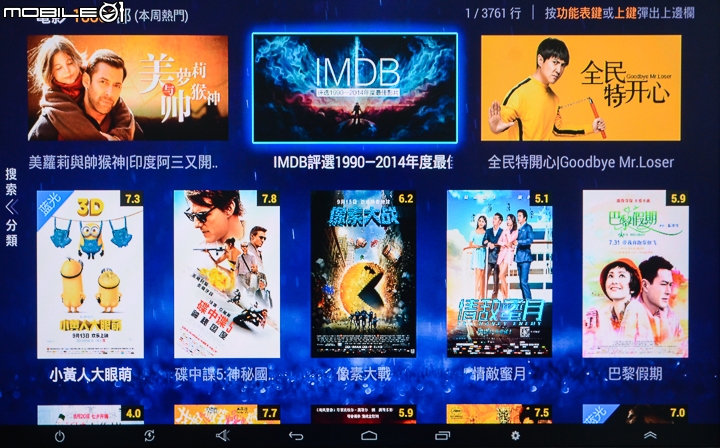

剛剛試了一下,確定可以安裝,而且操作還蠻順暢的。

要是不要求畫質的話,真的還蠻好用的軟體,

不過,安裝在這款NAS的時候,底下的功能列會一直顯示,沒辦法全螢幕顯示。





NBellaX wrote:
請問大大有試過H.264...(恕刪)


因為這顆處理器只有支援H.265編碼的4K影片,

H.264只能支援到1080P,4K影片就無法支援了,

就算用其它播放器一樣也沒辦法播放。
