[教學]DIY數位電視天線

1分

481樓

個人積分：1分

文章編號：24769582

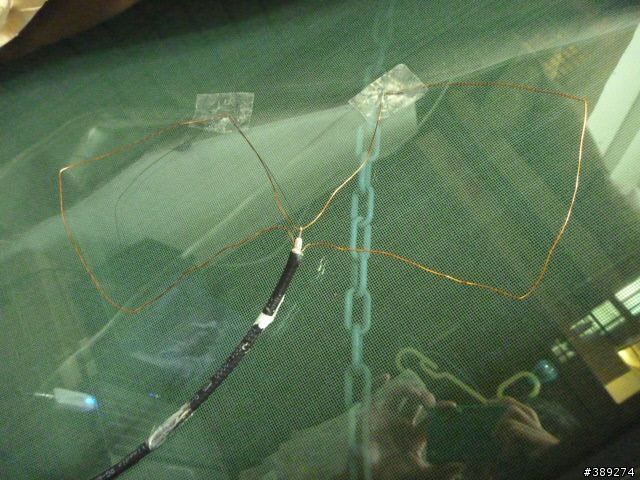

今天照著 DIY, 效果真是一級棒,
所花時間大概就是騎車出去買天線來回的時間,
真是超級省錢呢!

因為我家住高樓, 視野很好,
所以只是折個雙菱形, 接上同軸線, 沒做反射板,

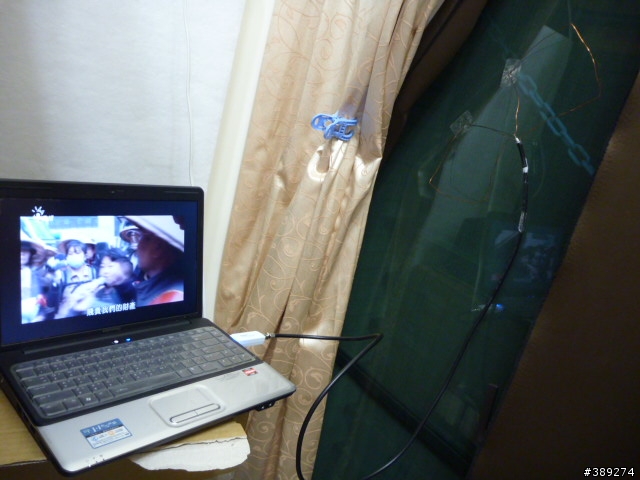

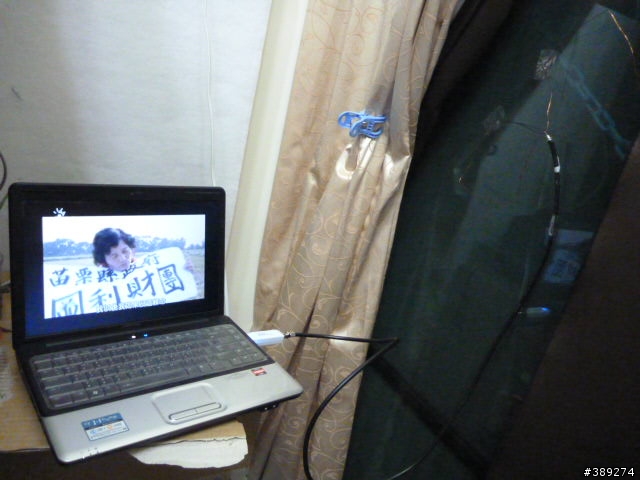

效果就很好了, 17台都收得到 (15+1+1)

所需材料及工具:

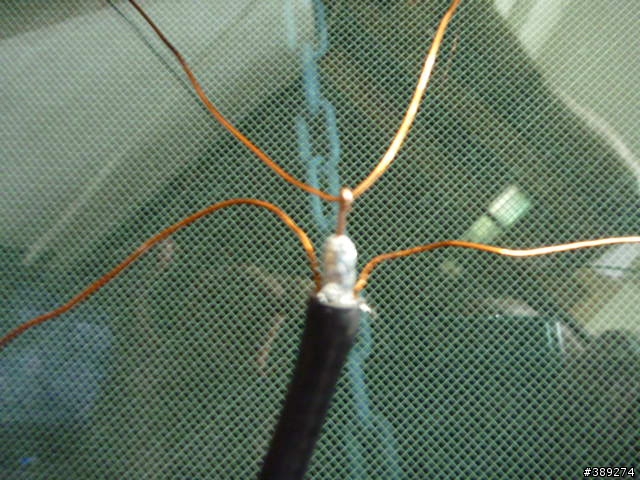

1. 同軸線一條 (以前接第四台留下的)
2. 老舊衣架一支 (先將它拉直, 長度剛好折雙菱形)
3. 尺一支
4. 尖嘴鉗一把

tsaiida0930

6分

482樓

tsaiida0930

個人積分：6分

文章編號：24811909

很久以前就看過這篇了，還想說有這麼神嗎??

結果剛才試做，發現備料簡單，製作也很簡單，半個多月沒看電視新聞了....

發文的大大，真感謝你。

ps我也是沒用鋁箔紙就收的很清楚了!

pttorz

0分

483樓

pttorz

個人積分：0分

文章編號：24869047

我也是沒用反射版訊號就很好
感謝大大真是太強了

monkchou

226分

484樓

monkchou

個人積分：226分

文章編號：24905032

請問一下反射板(紙箱)和錫泊紙是必需的嗎?..
剛小弟也做了一個..就找到15+1(RADIO)的頻道..
這真的好用....

wesly0911

6分

485樓

wesly0911

個人積分：6分

文章編號：24972049

pttorz wrote:
我也是沒用反射版訊...(恕刪)

我覺得是電視台信號問題....

我做出來東西應該也不差阿...可是放在窗戶就是信號很差.... 大概有 3/4 顯示沒有訊號....

以下是我做出來的東西...剛好手邊有鐵絲..... 就順手弄了一個 13公分的...

信號也是濫拉.....

又看不到想看的電視了...

d120000

1667分

樓主

d120000

個人積分：1667分

文章編號：24972155

天線本體跟鋁箔紙太進了.
從圖片看好像還跟鋁箔紙短路到了.

zxopqwnm

0分

487樓

zxopqwnm

個人積分：0分

文章編號：24988734

我手上的電視棒是DVB-T加油棒
收視只能收4台...想diy天線
天線做好後..發現接頭不一樣
如附件我的是左邊的接頭右邊是傳統的F頭比較粗一點
現在想說我只直接拿原本附的90元數位天線(底部有磁鐵很陽春那種)
只留接頭後端接上diy的天線這樣是否可行@@?

附加壓縮檔: 201101/mobile01-5d84709121c92d94ef0202caa01bb162.zip

d120000

1667分

樓主

d120000

個人積分：1667分

文章編號：24990146

去電子材料行找看看,應該是可以找到對應的頭

山水鸚鵡

0分

489樓

山水鸚鵡

個人積分：0分

文章編號：25257098

小弟有個疑問，聽說數位天線為DVB-T，UHF高傳輸天線，而版主DIY的天線，跟類比式天線大同小異，讓我更加混亂了!是否幫忙解惑!謝謝!

d120000

1667分

樓主

d120000

個人積分：1667分

文章編號：25259997

其實把他們分開看.
訊號頻率和訊號類型.

傳統老三台
類比訊號,頻段VHF (30MHz~300MHz)

數位台
數位訊號,頻段UHF (300MHz~3000MHz)

如果願意的話也可以拿VHF發送數位訊號,但是會佔用較寬的頻譜所以較不適用.

本例子是一個用來符合UHF中某些特定頻段的天線
同樣的,可以更改天線尺寸來符合VHF的特定頻段,或是2.4GHz的頻段(無線ap、藍芽、等)

山水鸚鵡 wrote:
聽說數位天線為DVB-T，UHF高傳輸天線，而版主DIY的天線，跟類比式天線大同小異
