窮人系列自製消底噪之土炮高阻線...

附註:以下內容如有需要指正的地方,請諸位先進鞭小力一點,小弟在此感謝。[歹勢]

話說從頭,小弟的筆電(U5F)從三年前的勞動節入手開始,便喜孜孜快樂的用兩三百元的耳機聽著音樂[高興]。但隨著時光流逝,小弟入手了新的耳機MX500和PX100,在歡喜聽到美美的聲音的同時沒想到也將機器的底噪也聽進去,便開始過著忍受噪音的日子[無言]。直到最近無意中在網海中看到USB DAC的文章,其中經過電光火石、NuForce uDAC,但似乎不是仍有電流聲或出現更多坑,在不確定自己的木耳能聽到多少好聲的前提,加上台南似乎很少能有試聽機器的地方(可能消息不靈通[歹勢]),其實主要是口袋不夠深[好窮],後來得知有高阻線這小東西(雖然發現的都是好幾張國父的線)。

不過這樣串接電阻,負載變大的話不就變成高阻抗的耳機那樣難推?所以要還是要買設備來推(喂!),這樣就失去了窮人的原則了(這是啥?)。

無論如何,整體負載的阻抗增加是結果,耳機上的訊號變小,而底噪不管系統音量大小都跑一樣的前提下也變小了。[用功]但是訊號是無辜的,但是也跟著掉下來了。而且都是高阻線吃訊號比較多。[用功](沒辦法,路只有一條,阻抗大的搶的多,訊號死的好冤妄)。

有個L-PAD的電路似乎能改善這個問題,他只比純高阻線多一個負載並聯阻抗,其目的是讓等效負載的阻抗保持為原來耳機的阻抗,然後用電阻分掉電流達到純高阻抗線達到的效果,這樣就可以不用敗設備了。[很樂]

轉換公式的網址如下:
Calculate the L pad resistor network

小弟的MX500和PX100都是32ohms,以衰減10dB前提下設定出來的結果R1是21.88ohms,R2是14.8ohms,所以小弟的材料如下,公母3.5mm立體聲頭、22.1ohms*2、15ohms*2(電阻誤差為±1%)。若是純阻抗線的結果是69.19ohms(就是市面上賣的68ohms的線吧[猜的])[用功]
窮人系列自製消底噪之土炮高阻線...

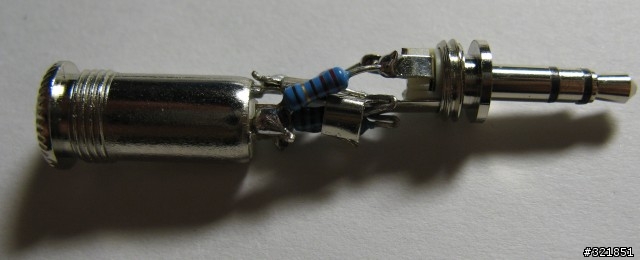

然後就簡單的接一接,結果如下所示(久沒拿銲槍,接的亂七八糟傷眼請見諒)[歹勢]
窮人系列自製消底噪之土炮高阻線...
窮人系列自製消底噪之土炮高阻線...
窮人系列自製消底噪之土炮高阻線...

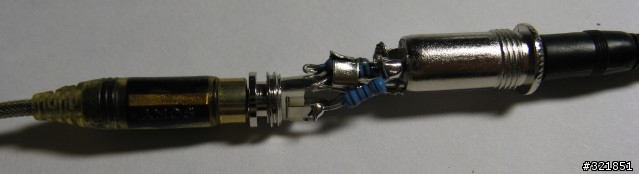

先接上試聽看看
窮人系列自製消底噪之土炮高阻線...

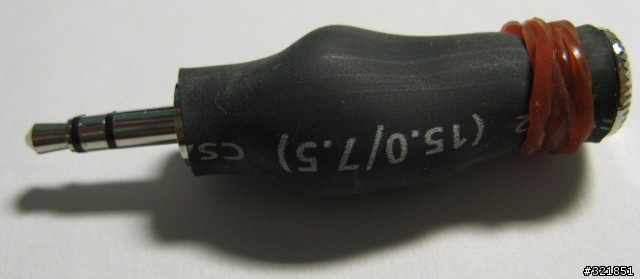

然後再用過大的熱縮套管+橡皮筋做外皮。[無言]
窮人系列自製消底噪之土炮高阻線...

試聽的結果,音量明顯變小了,調大聲後反覆比對無接的聲音。大概是自己木耳,聽不太出來有什麼細節不見。[歹勢](謎之聲:"你沒比較純用串一電阻和L-PAD比較差異",說的對,不過沒買額外的材料,既然目的有達到,就省略了[其實是懶][遊魂])

然後直接試重點,不播放音樂的時候,比較底噪。發現除了筆電的電源管理設定為Super的情況下在安靜的環境下才能聽到底噪,其他情況底噪均十分微弱[狂笑](但沒有到完全沒聲音的程度。這是我想追求的情況[慟哭])

PS.材料費共24元(不包含熱縮套管+橡皮筋)

後記:
其實最好的情況是依據自己對機器產生的底噪,和自己對於聲音的接受度,來決定衰減值,以最小限度的情況下得到的能接受的聲音(一開始我是想用SVR慢慢調,但是怕麻煩就作罷)。

文字諸多累贅,請多包涵[歹勢]

DIY能力很讚,但小的無力跟進,只有加分感激,
市面上有成品可以買?
hohohe12大:

露天搜"高阻抗轉接頭"或"高阻線"就有了

他們的用料和手藝都較讚...
請問大大 這種的高阻線買的到嗎?
我看網路上 高阻線都沒有寫用哪種方法 問了好像也不是這個方法
還是只能按照純電阻的那個數字買? 或是要自己做?
如果要自己做 可能過幾天買材料看看~~
這是解決耳擴的底噪,請問針對錄音筆所收錄的聲音的底噪,用這種東西有效嗎?
可以請教一下您四顆電阻的接法嗎?
光是看到圖片不懂您是如何接的~
越詳細越好謝謝^^
pomelopomelo wrote:
可以請教一下您四顆電...(恕刪)


我猜是這樣



小弟前幾週入手CCA C10也有類似問題
但噪音要等播音樂時才會有
而且只有一兩個樂器或人聲的時候噪音才會很明顯
調了一下手機EQ發現噪音似乎都集中在8k以上
後來想到既然高阻線的功能是降低音量
那就往耳機裡面塞衛生紙也會有類似效果吧
結果噪音確實小很多
細節什麼的小弟的木耳聽不太出來
但高音的部份被吃掉很多
把低頻調低高頻調高8k16k維持原樣噪音就能小到不把聲音調大仔細聽就聽不出來
目前電腦上用的是3張國父的USB DAC
2.1電腦喇叭小弟的木耳沒聽出底噪
已經用了超過3年絕對比主機板內建音效好
沒屋頂搜PCM2706的DAC就有一堆高貴不貴的好物了

人類對聲音的追求似乎是無止
最近同事勸敗真空管
看來又要找一找了.....
