針對中階市場，CORSAIR在自己的80PLUS金牌認證-AX系列專業級金牌電源供應器中新增了750W輸出機種AX750，與AX1200明顯不同之處是AX750為海韻代工機種，以下是AX750的產品簡介
彩盒正面，以電源本體模組化插座為背景，表示此為模組化機種，型號字體改為較圓滑的字型，並附上電源實體小照片
彩盒背面，上方提供各式接頭名稱、實體照片以及數量，中間為五國語言電源各項特色介紹文，下方為運作噪音圖、轉換效率圖以及輸出規格表
左邊的運作噪音圖表說明，當輸出低於150W時是零分貝，應該是指風扇不運轉，但實際上機測試結果，風扇是採用溫度控制
彩盒頂面，可看到80PLUS金牌認證、EuP歐盟環保指令的能耗產品(Energy Using Product)認證、支援Intel C6節能狀態，並可看到Corsair對此產品提供七年的保固期
彩盒底面，以五國語言標示電源輸入規格、各項ATX/EPS認證及外型尺寸
彩盒兩邊側面均印上型號及電源小圖片
抽掉彩盒後，露出內部印有商標的原色紙箱，並有產品條碼貼紙封住外箱
內容物一覽，有裝在黑色條紋布包中的電源本體、印有商標的尼龍整線包裝著所有模組化線材、安規電源線、束線帶/固定螺絲/裝飾牌零件小包與說明書
電源本體外觀採黑色消光黑烤漆，外殼側面以凹槽及商標型號貼紙裝飾
另一面依照安裝方位不同，貼紙方向也跟著修改
後方散熱出風口，電源輸入插座與總開關上也有型號裝飾貼紙
與外殼同配色的消光黑圓形風扇護網，中央有商標裝飾圓牌

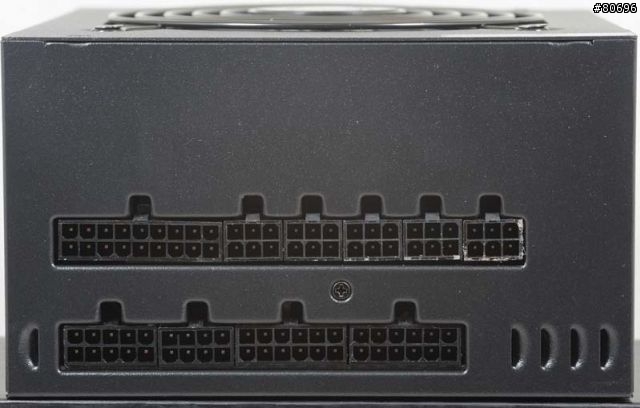

此款電源採用全模組化設計，所以電源本體未有任何出線，而以大量的模組化線材插座取代
輸出規格標籤，12V採單路設計，最大輸出為62A 744W
從收納包取出所有的模組化線材
主要電源接頭，提供一組ATX20+4P、兩組ATX/EPS12V 4P+4P接頭
顯示卡電源接頭，提供四組PCIE 6+2P接頭
顯示卡電源模組化線路於電源端採用一個接頭分出兩組線路的設計
為了避免混淆，所有的線材於電源端的接頭上都有註明對應的機種，可以避免誤用導致裝置及電源故障
週邊裝置電源接頭，兩組線路提供8個省力易拔大4P接頭
對於還在使用小4P接頭的裝置，也提供兩組大4P轉小4P接線
SATA裝置電源接頭，四組線路提供12個SATA電源接頭(8個直角刺破型，4個直式)，其中兩組線路為單條2個接頭，兩組線路為單條4個接頭
ATX20+4P、ATX/EPS12V 4+4P、PCIE 6+2P線路採隔離網包覆，線長為58公分；大4P、SATA線路採扁型排線設計，線長至第一個接頭為36公分，接頭與接頭間距為14公分
將所有模組化接線接上電源後的樣子，所有的線路為了整體化造型，全部都是黑色的，無法依顏色明確辨識各線路
其中一組ATX/EPS12V 4P+4P線材因為與顯示卡線組共用同一個插座，所以只能二選一安裝；且週邊裝置線組插座僅有5個，使用者可依大4P/SATA需求數量來配置所附上的六組線組

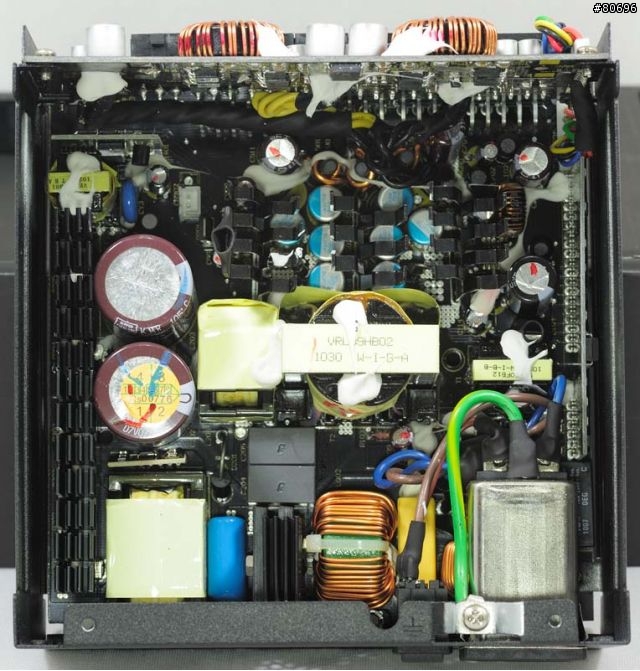

內部結構圖，此款電源為海韻代工，配置與海韻X系列相同，功率級一次側採用半橋LLC諧振轉換器，搭配二次側同步整流輸出12V，並由DC-DC電路轉換出3.3V/5V/-12V
PCB與散熱片均採黑化配色
使用SANYO DENKI SAN ACE 120 S系列9S1212F404 12V 0.19A 12公分雙滾珠靜音風扇帶動散熱氣流，且為了避免氣流抄捷徑，靠近出風口端使用導風片讓氣流強制往電源內流動
交流輸入插座採一體式鐵殼EMI濾波器，電源總開關為單刀單投，焊接點均使用絕緣套管包覆
主電路板交流輸入端，黑色的NTC負溫度係數熱敏電阻、直立安裝的保險絲、黃色的突波吸收器均使用絕緣套管包覆，並設有第二級EMI濾波電路，進一步隔絕交流線上雜訊與干擾
黑色方形零件為繼電器，作用是將NTC短路，避免造成不必要功率消耗
兩顆並聯安裝的橋式整流器，共同固定於一散熱片上，協助發散運作時產生的熱量
採用封閉式磁芯APFC電感，並額外加上絕緣塑膠片
APFC電路開關晶體，使用三顆英飛凌(Infineon)IPP60R190C6 CoolMOS C6 POWER MOSFET(650V 59A 導通電阻0.19歐姆)並聯，APFC二極體使用CREE C3D06060(600V 6A)碳化矽零回復型二極體
於功率級一次側，同樣使用兩顆IPP60R190C6組成半橋LLC諧振轉換器
APFC控制電路以電路子板方式安裝於電容與電感間，使用安森美(ON SEMI)NCP1653定頻CCM PFC控制器
APFC輸出電容，使用日本化工(NCC)KMR系列105度420V 390uF與420V 330uF各一顆，採一大一小並聯配置

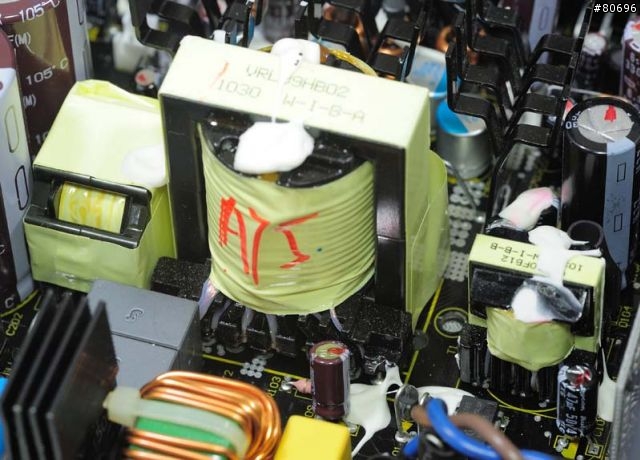

主變壓器(中)與輔助電源電路變壓器(右)
輔助電源電路使用ICE2QR4765類諧振PWM整合型電源IC為核心
安裝於主變壓器旁的兩顆諧振電容與封閉式諧振電感，組成一次側諧振槽
CHAMPION CM6901為一SLS(SRC+LLC+SR)三合一控制器，除提供一次側諧振轉換器兩顆開關晶體驅動外，也提供二次側同步整流開關晶體驅動，為目前高效率金牌電源常見到的電源IC
安裝於主電路板背面的四顆英飛凌(Infineon)IPD031N06L OptiMOS 3 POWER MOSFET(60V 100A 導通電阻3.1毫歐姆)兩兩並聯，構成功率級二次側正負半週同步整流元件，且元件設置於靠近變壓器二次側繞組的輸出腳，以減少傳輸損失，並使用大面積銅箔及焊在正面的散熱鰭片協助其散熱
於外殼內側對應位置處貼了導熱膠墊，讓MOSFET及變壓器部分的熱量可傳導至外殼，而不會累積在元件上影響其運作
因為採用諧振轉換，所以不用設置輸出儲能電感，二次側輸出第一階濾波使用固態電容，第二階則使用傳統電解電容
模組化輸出插座，大電流12V部分直接從焊在主電路板上的下排插座輸出，讓傳輸路徑達到最短，減小傳輸損失，並以其子板上內建的DC-DC電路由12V轉換出3.3V與5V，供應給上排模組化插座
子板正面設置DC-DC電路的環狀電感與輸出入濾波/儲能用固態電容
子板背面為DC-DC電路PWM控制器APW7159，為雙組同步降壓交換式控制器，單組使用Infineon IPD060N03LG OptiMOS Power MOSFET(30V 50A 導通電阻6毫歐姆)以兩顆High side、兩顆Low side配置組合
-12V的DC-DC轉換電路設置於主電路板上，使用APW7174 DC-DC轉換IC由12V轉出-12V使用
安裝在電路子板上的電源管理電路，使用點晶(SITI)PS223電源管理IC負責監視輸出電壓、電流、短路保護，並接受PS-ON信號控制及產生PG信號
輸出端電容使用日本化工(NCC)PS-CON PSC系列固態電容，搭配同廠牌KZE系列傳統電解電容使用
接下來就是測試
測試一：
使用標準電腦配備實際上機運作，並使用SANWA PC5000數位電表透過電腦連線截取3.3V/5V/主機板12V/處理器12V電壓變化，並繪製成圖表
測試配備1：
處理器：Intel Core 2 Quad QX6700 @ 3.6GHz(400*9) 1.45V
主機板：ASUS MAXIMUS II GENE
記憶體：Transcend JM800QLU-2G * 2
顯示卡：ASUS EAH4870X2/HDTI/2G
硬碟：WD 3600ADFD(36G 10000RPM) + WD WD2000JD(200G 7200RPM)
其他：水冷幫浦 * 1、12公分風扇 * 5、8公分風扇 * 2
3.3V電壓紀錄：
5V電壓紀錄：
主機板12V電壓紀錄：
處理器12V電壓紀錄：
測試二：
使用電子負載，測試輸出的轉換效率，電子負載機種為ZenTech 2600四機裝，每機最大負荷量為60V/60A/300W，分配為一組3.3V、一組5V及兩組12V
測試從無負載開始，各機以每5安培為一段加上去，直到電源無法承受或是達到電子負載極限(12V各25A，3.3V/5V則受限於電源本體輸出能力)
使用設備為ZenTech 2600四機電子負載(消耗電力)、HIOKI 3332 POWER HiTESTER(測試交流輸入功率)、PROVA CM-01交直流勾表(測試輸出電流)、SANWA PC5000數位電表(測試輸出電壓)
各段輸出表如下：
測試三：
使用電子負載進行動態負載測試，動態負載就是讓輸出電流呈固定斜率及週期進行高低變化，並使用示波器觀察電壓變動狀況，目的是考驗電源暫態響應能力
使用設備：Tekronix TDS3014B數位示波器
各路動態負載參數設定
12V與5V：最高電流15A，最低電流2A，上升/下降斜率為1A/微秒，最高/最低電流維持時間為500微秒
3.3V：最高電流12A，最低電流2A，上升/下降斜率為1A/微秒，最高/最低電流維持時間為500微秒
示波器中黃色波型為電流波型，藍色波型為電壓波型，垂直每格500mV，水平每格200微秒
藍色波型在黃色波型交接處擺盪幅度最小、次數越少、時間越短者，表示其輸出暫態響應越好

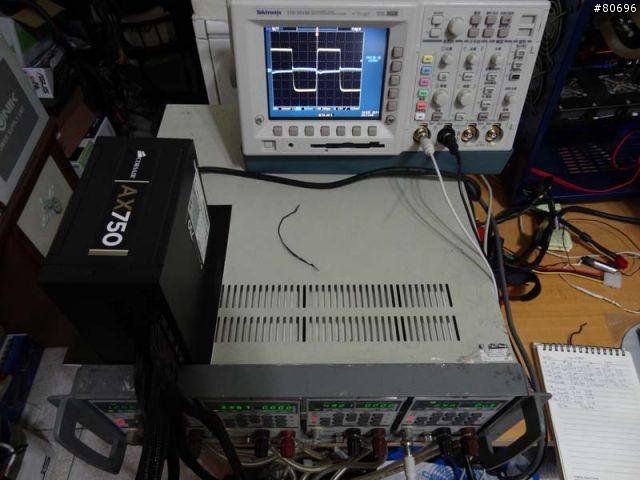

測試實機照：
12V
5V
3.3V
測試心得：
1.測試一電壓變動程度方面，3.3V/5V無大幅變動，主機板與處理器12V於開始後的緩降是因為風扇要等到內部溫度上升後才開始運轉，運轉前的熱量累積造成元件特性變化，而導致輸出的逐漸下降，風扇開始運作後電壓就維持一定值
2.測試二各段輸出與效率，此電源在13%輸出的效率為88.76%，22%的90.15%、45%的92.11%與110%的86.24%，接近80PLUS金牌於20-50-100的87-90-87標準(從88%與110%的效率值推算，其100%輸出效率大約為87.39%)
3.測試三動態負載測試，負載變化時12V電壓修正速度在50至100微秒，5V與3.3V均在100微秒左右就修正接近至原先電壓值，最大峰對峰電壓5V為830mV，12V與3.3V則為410mV與350mV
4.此電源實際是依據內部溫度來啟動及關閉電源風扇，兩顆熱敏電阻被安排在其中一顆二次側同步整流MOSFET旁邊，於低溫下風扇並不會轉動，負載增加時也不會馬上開始轉，要等到內部溫升至一程度後風扇才會啟動，此時作為另一散熱途徑的標籤側外殼溫度會有明顯的上升，加上採用靜音風扇，高負載下其實該處外殼讓人有燙手的感覺，當負載降低後風扇也是要等到內部溫度降到一定程度後才會關閉，使用上建議注意標籤側外殼的散熱與通風
報告完畢，謝謝收看
