前陣子組了台機器，為了搭配5090 BTF及149K特別入手了全漢的MegaTi 1350W
其中的心路歷程就讓我娓娓道來
其實入手這顆除了它是全漢老朋友之外
最主要是為了找有雙12V-2x6接頭的電供
市面上要雙12V-2x6的電供幾乎都是要1200瓦以上的
1600瓦我已經有買一顆臭臭大便貓貓海韻，所以第二顆高瓦的就不考慮下海了
全漢高瓦數的優點自然不必多說
80 PLUS 鈦金、雙原生 PCIe 12V-2x6
全日系 105°C 電容以及工業級獨特防潮塗層防潮防塵防鏽
OVP、OCP、OPP、OTP、SCP、UVP、SIP、NLO 多項保護
那之所以要雙12vhpwr主要是為了日後體驗ROG駭客5090的雙輸入電流
聽說可以直接幹到800W，想到就興奮
也就是因為駭客的原因想說先弄張5090BTF來玩玩
但事情通常都不如我這個傻子想的美好
就待結論再說吧，先來看MegaTi 1350的開箱
先來看看它的SPEC吧
電供功率：1350W
80PLUS ：Titanium
輸入電壓：100-240V
輸入電流：8-15A
轉換效率：大於94% at typical load
風扇規格：Fluid Dynamic Bearing, 135mm
電供尺寸：180(L)×150(W)×86(H) mm
保護機制：OVP, OCP, OPP, OTP, SCP, UVP, SIP, NLO
保固年限：10年保固，包含兩年快換
<外觀>
先來看一下它的外觀
其實收到的時候外面有套了一層很厚實的紙盒
- 包裝正面
- 包裝背面

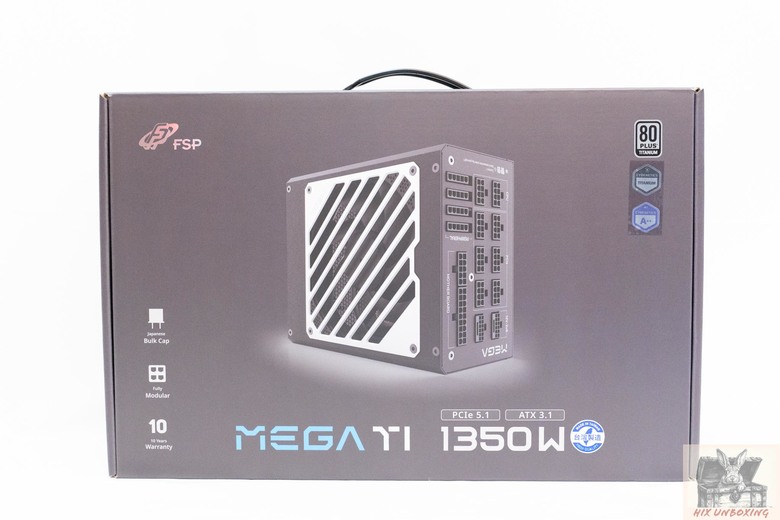

實際的外箱會是全彩印刷的
除了老傳統80 Plus認證為Titanium之外
它還有通過Cybernetics的能耗Titanium認證以及噪音A++認證
其中Titanium認證為全區段轉換比為91~93%，PF大於等於0.98
噪音A++認證為< 15 dB(A)，算是相當的強悍
然後台灣製造(這點很重要)
打開外箱內部分為雙區塊
左邊為電供本體，右邊為線材以及配件
先來偷看一下電供本體(但會最後才拿出來)
前陣子大家都戲稱全漢最強的改板就是直接把FSP當作唯一廠標
而且新款的電供也很容易的可以看得出它產品線是什麼等級的
例如這次開箱的Mega Ti 顧名思議就是Titanium認證的
擺脫了過去看到型號卻不知道這是什麼等級的，還要猜老半天的狀況
- 說明書

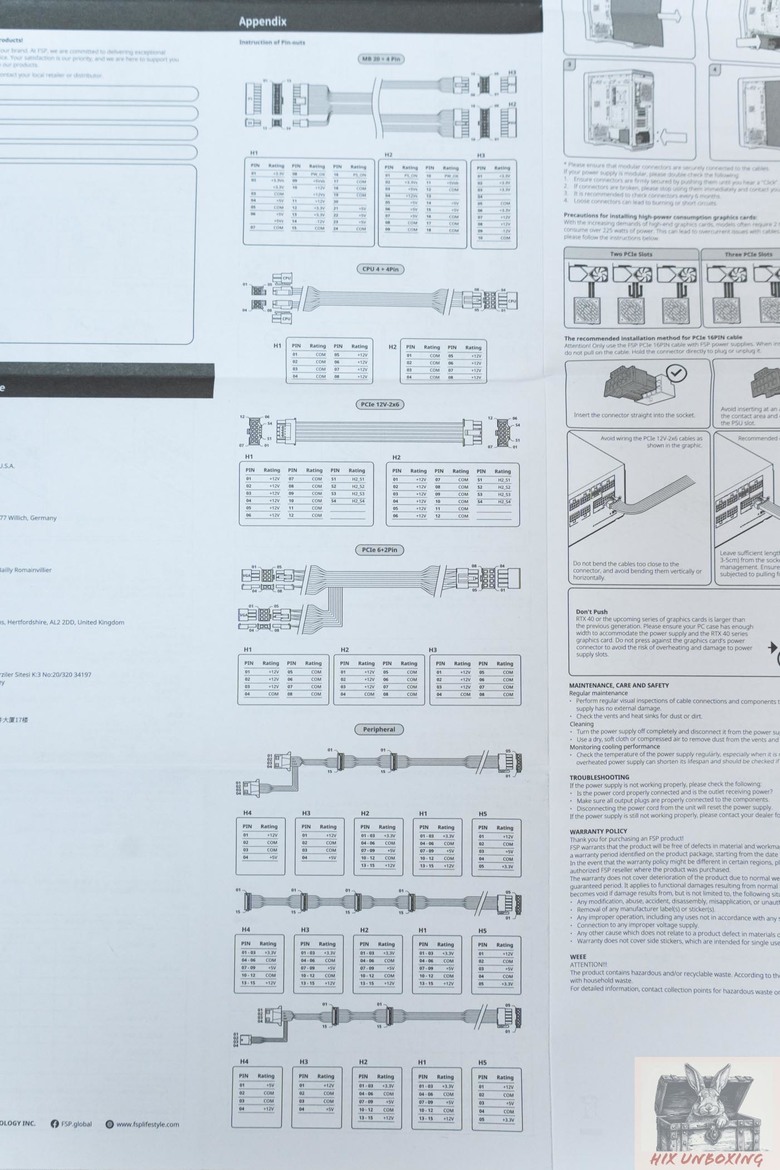

- 說明書內頁1
- 說明書內頁2
說明書其實就特別提醒了12V-2x6要插得牢插得緊
也很有心的將各線材的線序定義寫在上面
配件的部份有四顆安裝螺絲、束帶、理線梳以及一個測試啟動開關
身為高級的電供，線材一定要有個特別的包包裝著
另外線材全部為壓紋編織線，線材本身不會特別的硬
電源線不是一般品字頭，為C19插頭
為了承載高電流必須要的(最高吃到15A)
- 24P主板端
- 24P電供端
24P接頭，主板端以及PSU端有各別標示
長度為600mm
- CPU主板端
- CPU電供端
CPU的4+4Pin有兩條
長度為700mm

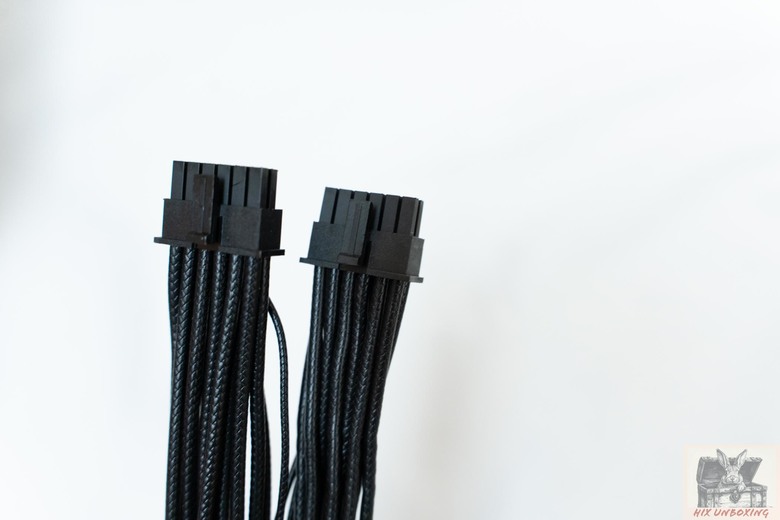

- 12V2x6(雙接頭一致)
- 12V2x6(雙接頭一致)
PCIe 12V-2x6(12vhpwr)有兩條，顯卡端及電供端插口一致
長度為700mm
- PCIE電供端
- PCIE裝置端
PCIe 6+2 PIN總共有6條(可以接兩張三個8pin的顯卡)
每一條皆為獨立接頭，長度為650mm
- 純SATA線
- MOLEX及SATA複合線材
- 純MOLEX線
SATA跟MOLEX比較複雜
其中有兩條為純SATA線，都為四個SATA接頭
但一條為刺破型，另一條為並聯型，長度都為965mm
MOLEX的線有一條四接頭，長度為965mm
還有一條是雙MOLEX加雙SATA的，長度一樣是965mm
再來看到電供本體
因為拆解的專業度不足，只能看看官網照抄一些專業資訊
就待強者幫忙補充了QQ
電供最重要的+12V為112.5A的上限，所以最高吃到1350W
(官方資料)交錯式 PFC設計，將效率提升至 95%，同時降低 10-15°C 的熱量。
此技術能減少 50% 的紋波，確保穩定的電力輸出並延長元件壽命
總共有八大保護
OVP過電壓保護、OCP過電流保護，OPP過功率保護、OTP過溫度保護
SCP短路保護、UVP低電壓保護、SIP突波和湧浪保護、NLO無負載保護。
另外有個特別的FSP MTLC (微差負載調節)
這精準控制標準是遠超Intel ATX 3.1 標準，可降低了電力消耗與熱量產生
風扇遮罩特別用了銀白色的設計
內部風扇為135mm的液態軸承風扇

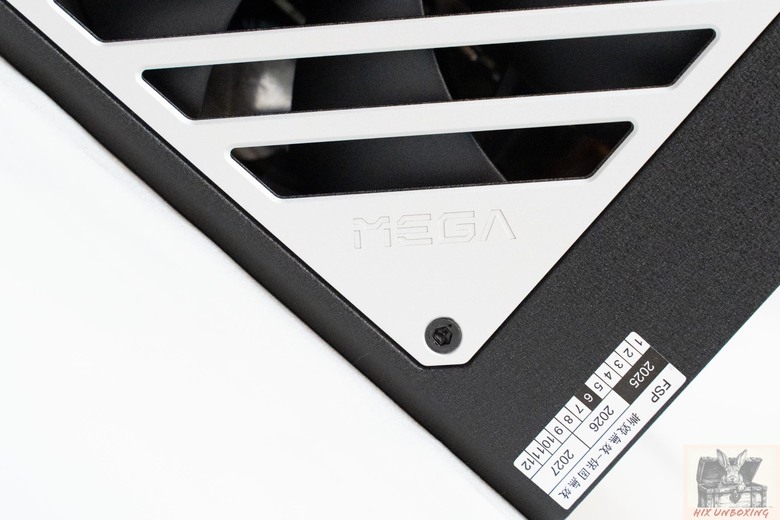

(新鮮的電供，今年6月才出產的)
風扇遮罩上還有個MEGA字樣
POWER NEVER ENDS(永不停歇的能量)
電源屁股有個ECO開關，就是傳說中那個大家都要有的0轉風扇
不過我的習慣都會把0轉風扇功能關閉，因為電腦內最吵的大部份都不是電供
水冷風扇、顯卡風扇轉起來，甚至是老舊冷氣的聲音都遠比電供風扇聲還大
為了增長電供壽命我都習慣把0轉風扇關閉就是了
電供的雙面側邊都長得一樣
樸素的外觀內部隱藏著供電猛獸
全漢的全模組設計較他廠有一點點不一樣的地方是
CPU及PCIE的線序定義是不太一樣的
他廠競品有不少是把CPU及PCIE的接頭作同個規格
看到這邊接頭的數量再對比線材的數量
剛好可以一個蘿蔔一個坑
<測試>
再來測試搭配的硬體如下
CPU：14900K Feat. Ryujin III Extreme
M B：Z790 HERO BTF
RAM：ACER Predator Vesta2 DDR5-6400
VGA：ROG ASTRAL 5090 BTF
這邊主要測試轉換率
分別有四個測試點
1. 待機
2. CPU烤FPU
3. GPU烤甜甜圈
4. CPU及GPU雙烤
測試環境為26度C冷氣房
不測試電供噪音的原因是因為顯卡放在旁邊那個聲音隨便都蓋過電供
再來談一下數值的解讀
此次電源輸入的瓦數是直接讀取UPS的數字
因為有接螢幕，螢幕開啟時是80W
所以輸入電源的功耗會扣掉80W
另外整體風扇以及水冷螢幕的周邊耗電初估為60W
若是CPU烤FPU時周邊耗電略增為70W
↑待機
↑CPU烤FPU

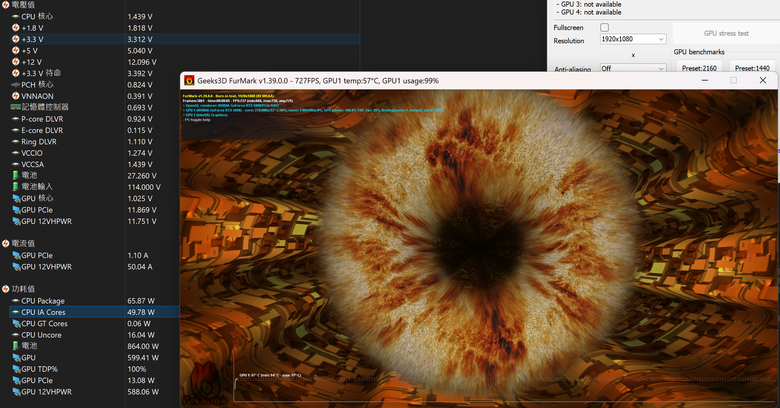

↑GPU烤甜甜圈
↑CPU及GPU雙烤
參考一下轉換率，全數為92%以上
雖然這一定沒有專業儀器測得那麼精準，但八九不離十
最後看一下插在Z790 HERO BTF背板的12V-2x6在烤了20分鐘甜甜圈的接頭溫度
這邊並沒有讓我擔心的破百度的狀況
接頭上最熱點約為42度C
<總結>
先來講一下ASTRAL 5090 BTF這張卡好了
如果說是為了要可以背插及一般12V-2x6同時雙口供電給這張顯卡的人
請你直接放棄!!
測試過後，一般及背插12V-2x6功能都正常的狀況下
同時插兩個會直接讓顯卡不顯
包含主板背部不插線，只插顯卡原本的12V-2x6但GC-HPWR供電子卡插著的狀況
回到電供本身
全漢FSP Mega Ti這次有1350W/1600W雙版本
用料什麼的其實不必我多說，這類高規電供就是用料扎實
入手前看了Kitguru的評測，該網站留了個很有趣的評語
“這電供什麼都好，但全漢的貨很容易買不到(這邊指歐美地區)”
我想這玩意的好就由Kitguru來幫忙背書吧
至於買不到的問題在台灣一定不會發生
工廠在桃園，外加目前由立光代理鋪貨是絕對沒問題
應該不會像國外一樣有買不到的糗事才對
外加保固本身也是直接對口全漢，算是可靠
以上開箱希望大家喜歡
報告完畢謝謝收看!!
