簡約幹練!Fractal Design Celsius+ S28 水冷開箱

前言

來自瑞典的機殼大廠Fractal Design在台灣擁有非常高的人氣並且是許多玩家組裝機殼的唯一推薦,原因無他,簡約的設計卻擁有紮實的用料及豐富的擴充功能,今年Fractal Design發布了Celsius+新款封閉式水冷產品線,增加了目前市面少見的280mm水冷,和前代相比擁有全新設計的散熱模組,並新增時下流行的ARGB燈效及支援ARGB的風扇集線器,Celsius+系列有Dynamic及Prisma兩種版本,兩者最大的差別為Dynamic版本散熱風扇不支援ARGB燈校,而Prisma版本散熱風扇支援ARGB燈校,本次要開箱的是Fractal Design Celsius+ S28 Dynamic。

詳細規格

簡約幹練!Fractal Design Celsius+ S28 水冷開箱
▲Fractal Design Celsius+提供了240mm、280mm、360mm三種水冷排長度及Dynamic和Prisma兩種版本,本次開箱的是Fractal Design Celsius+ S28 Dynamic。

產品開箱

簡約幹練!Fractal Design Celsius+ S28 水冷開箱

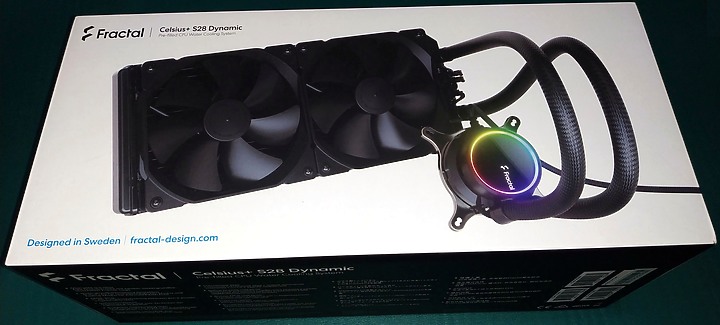

▲外盒正面第一眼可以看到水冷本體照避免拿錯版本,左上角有今年新換的Fractal商標,左下則是標出瑞典設計。

簡約幹練!Fractal Design Celsius+ S28 水冷開箱
▲外盒底部左下標出5年保固,右側印有產品特色介紹:
●玻璃鏡面水冷頭,內有6個ARGB LED
●Auto模式可動態調節風扇和水泵轉度
●PWM模式可根據需求手動調整
●ARGB功能的風扇集線器
●高效能Dynamic X2 GP-14風扇

簡約幹練!Fractal Design Celsius+ S28 水冷開箱
▲外盒左側貼有產品條碼及多國語言特色介紹。

簡約幹練!Fractal Design Celsius+ S28 水冷開箱

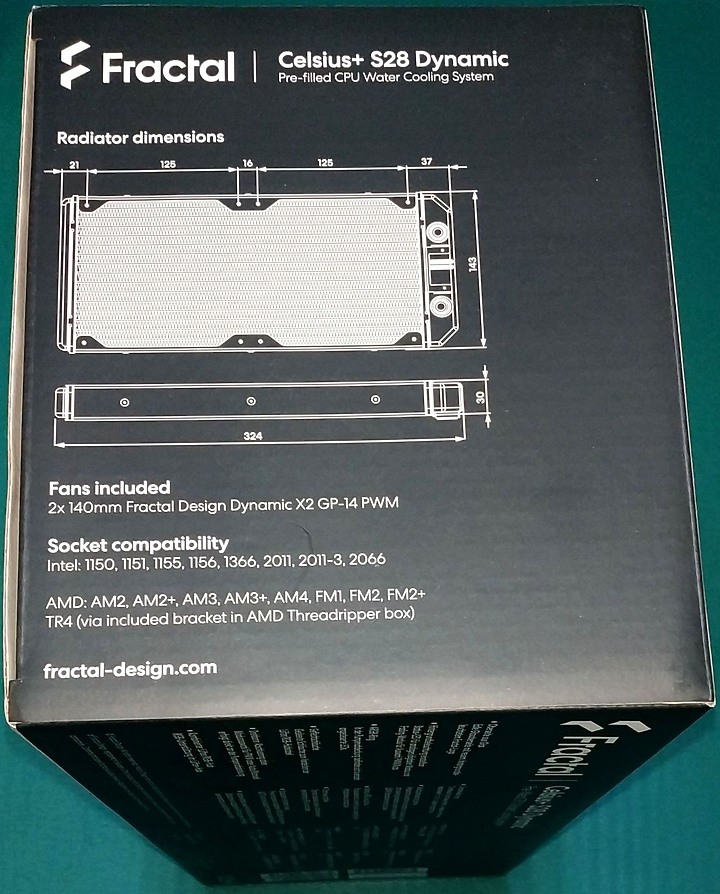

▲外盒下側有水冷排尺寸圖、風扇種類及各平台扣具支援列表

簡約幹練!Fractal Design Celsius+ S28 水冷開箱
▲包裝內容物一覽,各配件分別是:
①:Celsius+ S28 Dynamic封閉式水冷本體
②:2個Fractal Design Dynamic X2 GP-14 PWM風扇
③:使用說明書
④:Intel扣具螺絲
⑤:AMD手轉安裝螺絲
⑥:風扇螺絲
⑦:Intel背板及AMD支架
⑧:黏貼式線材固定貼
⑨:5V ARGB連接線

簡約幹練!Fractal Design Celsius+ S28 水冷開箱

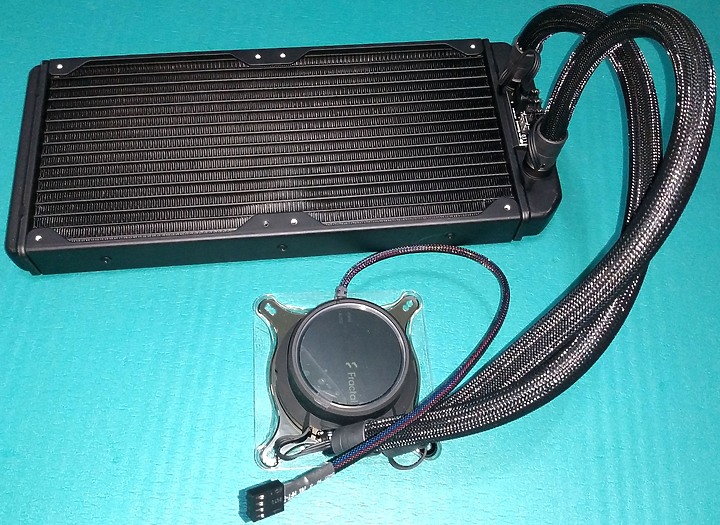

▲Celsius+ S28 Dynamic封閉式水冷本體,水冷頭上已先安裝了Intel支架,AMD使用者再安裝時要先移除,水管是採用低滲透橡膠尼龍編織套管,水管及水冷頭上的4pin PWM泵浦轉速接頭都使用編織網包覆增加耐用性,冷排及水冷頭和水管的連接處都有使用橡膠加固避免滲漏。

簡約幹練!Fractal Design Celsius+ S28 水冷開箱
▲水冷頭上蓋是採用玻璃上蓋,內有6個可程式化的ARGB LED,透過主機板燈效軟體進行控制,上蓋左側是新的Fractal背光標誌,右側有PWM、Auto模式開關使用旋轉方式進行切換,兩者運作原理為:
Auto模式:風扇轉速會隨水冷夜的溫度調整,不因CPU溫度短暫變化而使風扇轉速忽快忽慢造成噪音。
PWM模式:風扇轉速會隨BIOS設定的CPU溫度調整轉速。

簡約幹練!Fractal Design Celsius+ S28 水冷開箱

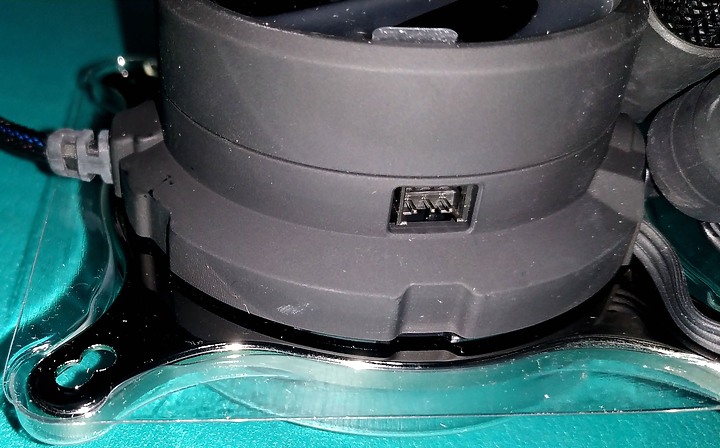

▲▼安裝時記得將ARGB連接線分別插進主機板5V ARGB接口與此處,這樣才能控制燈效,否則水冷頭只會亮白光。
簡約幹練!Fractal Design Celsius+ S28 水冷開箱

簡約幹練!Fractal Design Celsius+ S28 水冷開箱
▲水冷頭與CPU接觸面為全銅製,中央已預先塗好了一層均勻的散熱膏,避免使用者忘記撕去保護貼或者散熱膏沒塗好造成散熱效能打折。

簡約幹練!Fractal Design Celsius+ S28 水冷開箱
▲▼Intel/AMD支架安裝法是為卡榫式,順時鐘安裝支架逆時鐘卸除支架,水冷頭上總共有12個卡榫,每隔1個卡榫是±30°,使用者可以自行調整水冷頭角度以避開干擾。
簡約幹練!Fractal Design Celsius+ S28 水冷開箱

簡約幹練!Fractal Design Celsius+ S28 水冷開箱

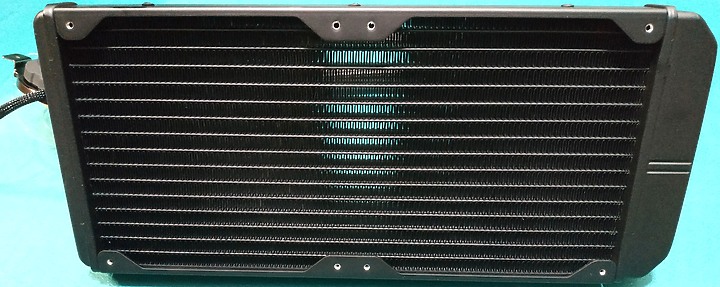

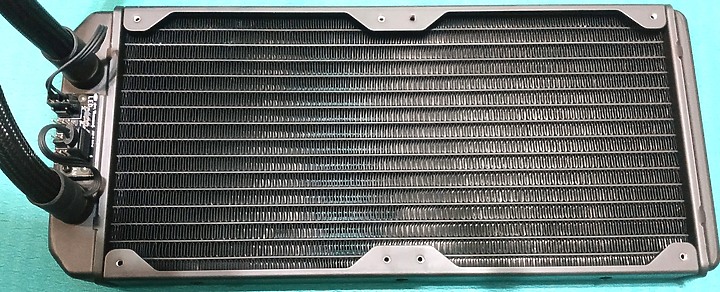

▲水冷排長寬高分別為324mm*143mm*30mm,大部分能安裝240mm水冷的機殼能安裝280mm水冷,左側可看到ARGB控制線及PWM風扇轉速控制線,分別由水冷頭通過隱藏在水管編織網內的連接線接至支援ARGB功能的風扇集線器。

簡約幹練!Fractal Design Celsius+ S28 水冷開箱
▲水冷排鰭片特寫。

簡約幹練!Fractal Design Celsius+ S28 水冷開箱
▲安裝在水冷排上支援ARGB功能的風扇集線器,援1組5V ARGB設備及3組PWM風扇,大幅降低整線的難易度,尤其在360mm水冷上效益更明顯。

簡約幹練!Fractal Design Celsius+ S28 水冷開箱

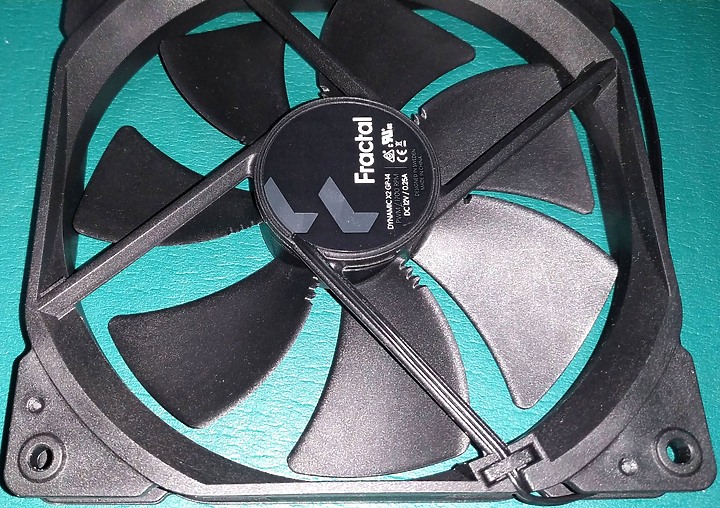

▲水冷內附的2顆 14公分風扇型號為Dynamic X2 GP-14 ,採用採用液壓軸承及對重平衡磁鐵,可降低軸承磨損MTBF達100,000小時。

簡約幹練!Fractal Design Celsius+ S28 水冷開箱
▲風扇葉片後緣設計了風道凹槽降低運轉時發出的蜂鳴聲,風扇支架和葉片呈直角減少噪音的產生。

簡約幹練!Fractal Design Celsius+ S28 水冷開箱

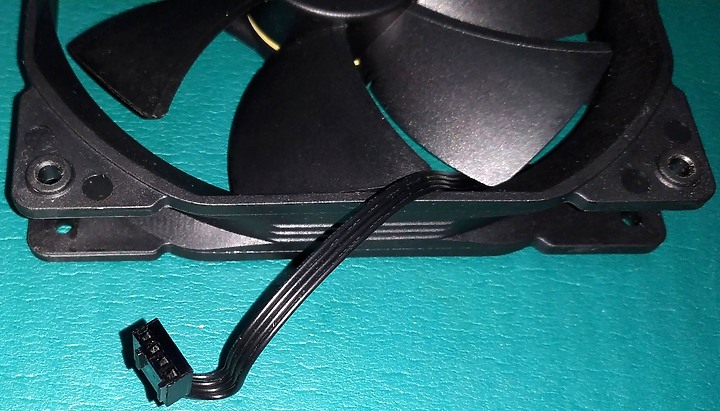

▲風扇接口為小4pin,支援PWM轉速控制。

簡約幹練!Fractal Design Celsius+ S28 水冷開箱
▲風扇詳細規格。

簡約幹練!Fractal Design Celsius+ S28 水冷開箱

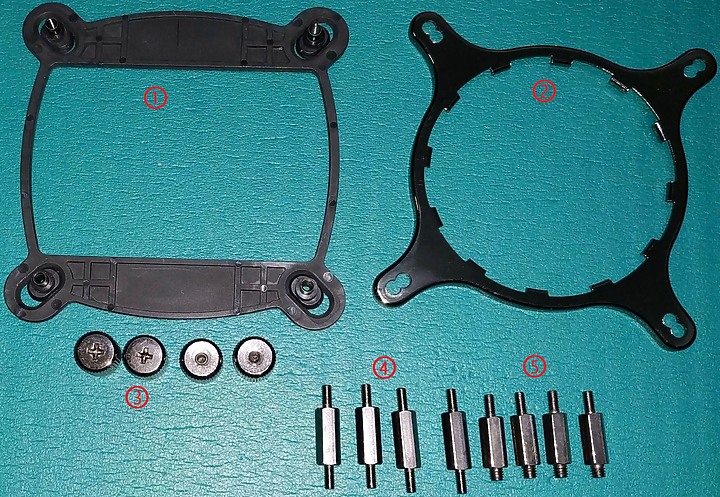

▲Intel支架扣具配件包內容物一覽,各配件分別是:
①:Intel LGA115x/1366背板
②:Intel支架
③:4個手轉螺絲
④:4個Intel LGA115x/1366安裝螺柱
⑤:4個Intel LGA2011/2011-3/2066安裝螺柱

簡約幹練!Fractal Design Celsius+ S28 水冷開箱

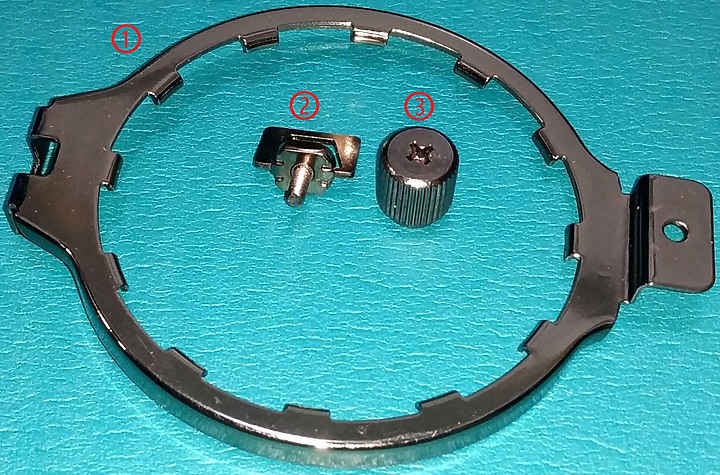

▲AMD支架扣具配件包內容物一覽,各配件分別是:
①:AMD支架
②:AMD手轉安裝螺絲
③:1個手轉螺絲(需從Intel支架扣具配件包拿取1個手轉螺絲)

簡約幹練!Fractal Design Celsius+ S28 水冷開箱

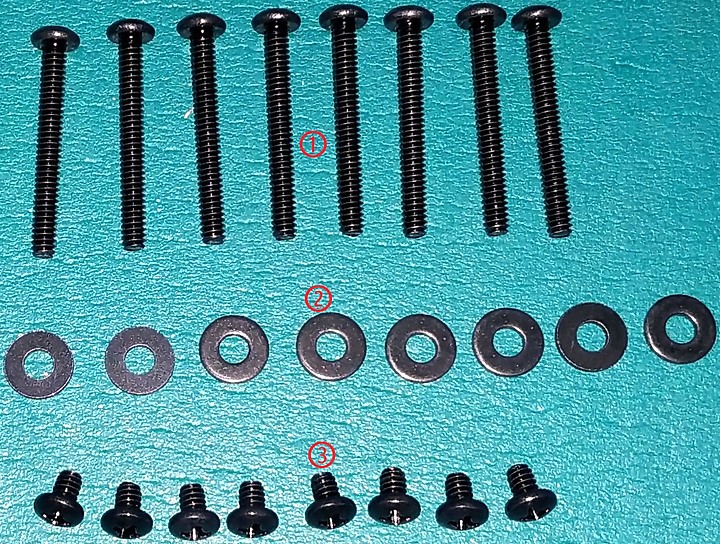

▲風扇螺絲配件包內容物一覽,各配件分別是:
①:8個風扇固定螺絲
②:8個風扇墊片
③:8個水冷排固定螺絲

簡約幹練!Fractal Design Celsius+ S28 水冷開箱

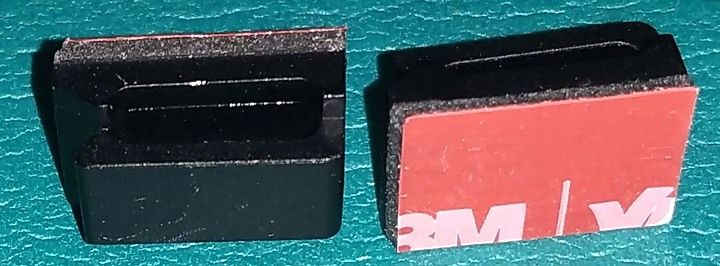

▲黏貼式線材固定貼可避免線材太長垂下來影響美觀。

簡約幹練!Fractal Design Celsius+ S28 水冷開箱
▲多國語言說明書,安裝步驟淺而易懂。

簡約幹練!Fractal Design Celsius+ S28 水冷開箱
▲說明書其中一頁列出了建議的水冷排、近氣風扇及排氣風扇安裝位置,筆者覺得蠻有用的提供給各位參考。

產品安裝及性能測試

簡約幹練!Fractal Design Celsius+ S28 水冷開箱

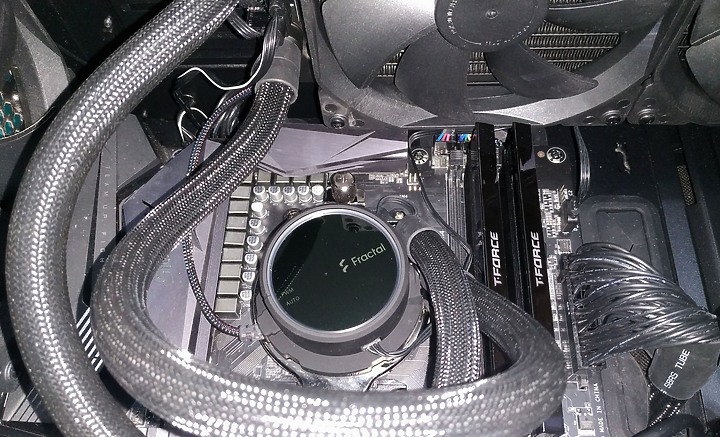

▲AMD平台下安裝水冷非常簡單,只需轉下預先安裝的Intel支架,轉上AMD支架,把支架扣到主機板扣具上,擰緊手轉螺絲就完成了,連螺絲起子都用不上。

簡約幹練!Fractal Design Celsius+ S28 水冷開箱

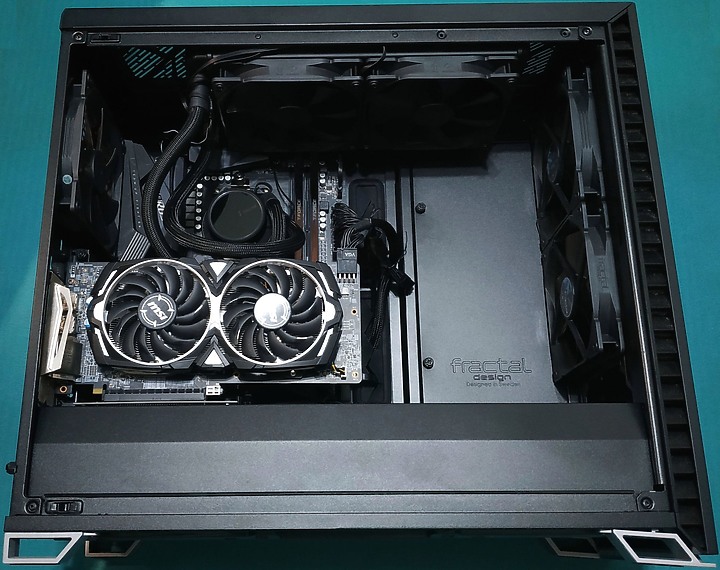

▲本次測試所用的是Fractal Design Vector RS Dark TG機殼,採前側2風扇進風,頂部2水冷排風扇及後部風扇排風,風扇都是使用Dynamic X2 GP-14 14公分風扇。

簡約幹練!Fractal Design Celsius+ S28 水冷開箱

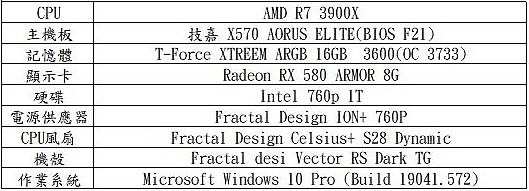

▲本次所使用的測試平台。

測試環境:
室溫26°C下統一使用AIDA64燒機測試選擇只勾選FPU執行燒機15分鐘

水冷運作模式切換至PWM下溫度表現

簡約幹練!Fractal Design Celsius+ S28 水冷開箱

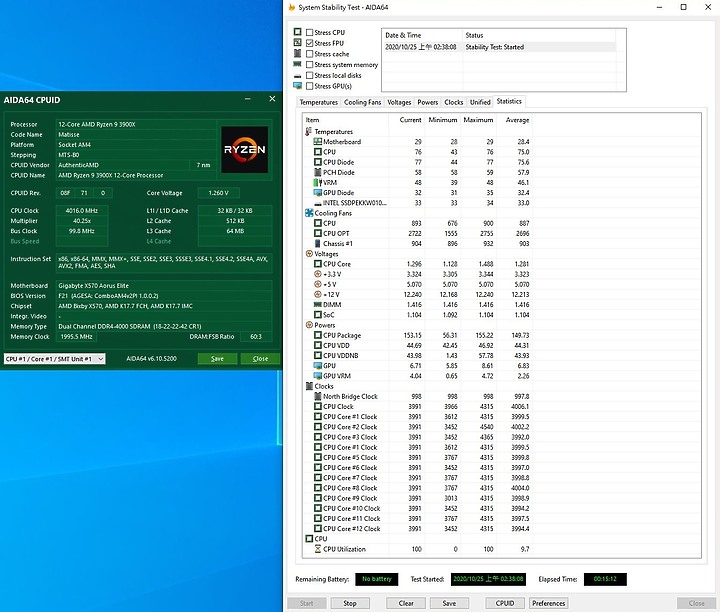

▲預設狀態下燒機15分鐘後CPU平均溫度只有75°C,平均頻率為4GHz,平均電壓1.28V

簡約幹練!Fractal Design Celsius+ S28 水冷開箱

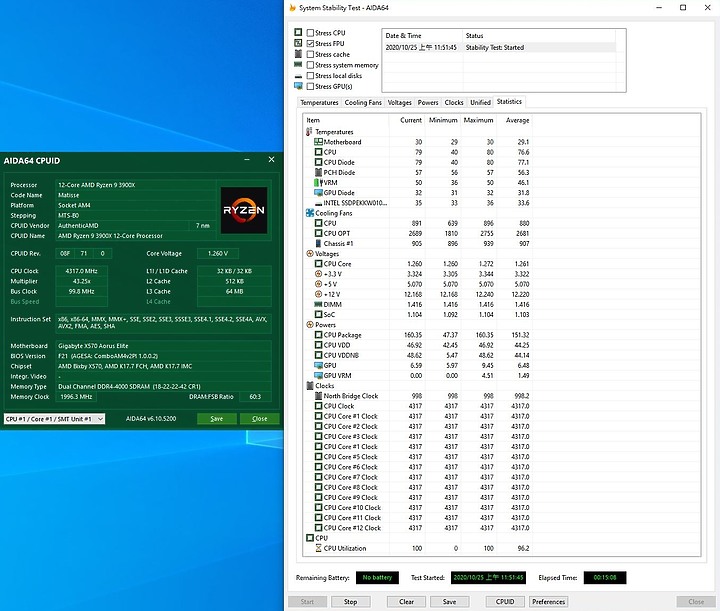

▲超頻至4.325 GHz燒機15分鐘後CPU平均溫度只有76.6°C,平均電壓1.26V

水冷運作模式切換至Auto下溫度表現

簡約幹練!Fractal Design Celsius+ S28 水冷開箱
▲預設狀態下燒機15分鐘後CPU平均溫度85.7°C,平均頻率為3.92GHz,平均電壓1.23V

測試總結

從測試結果可看出Fractal Design Celsius+ S28 Dynamic對於R9-3900X壓制能力非常好,PWM模式下壓制預設狀態和超頻至4.325 GHz下的R9-3900X溫度只差了1.6°C,全核頻率還增加了0.325 GHz,而Auto模式下因風扇轉速是隨水冷夜的溫度調整,因水冷夜溫度還沒上升至所設定的需提高轉速的溫度,風扇還是處於低轉速的狀態,此時風扇幾乎沒有噪音,溫度也還在可以接受的範圍,建議日常使用下把模式設成Auto模式就可了,這樣就不因CPU溫度短暫變化而使風扇轉速忽快忽慢造成噪音,如需要進行燒機或者大量運算再把運作模式切回PWM就好了。

ARGB燈光效果展示

簡約幹練!Fractal Design Celsius+ S28 水冷開箱
▲技嘉主機板預設的循環RGB燈效

結語

如果本身有在使用AMD R9、Intel I9系列等高端CPU,使用Fractal Design Celsius+ S28 Dynamic就是不錯的選擇,280mm水冷比240mm水冷冷排體積多了29%,散熱效能比240mm水冷還要來的好,尺寸也比360mm來的小,機殼相容性更高,在組裝過程中有了支援ARGB功能的風扇集線可以大幅降低整線的難度,
水冷頭只要連接各1條風扇PWM及5V ARGB控制線就可正常運作,360°卡榫式的支架安裝法可巧妙避開干擾,Auto/PWM雙模式可在靜音及效能兩者間作選擇,至於保固方面提供完整的5年保固讓使用者買的放心用得安心,Fractal Design Celsius+ S28 Dynamic封閉式水冷值得你擁有。
