請問一下：PCI Express Mini Card的腳位是怎麼算的呀？

想請問一下，Mini Card的金手指的第幾根腳是怎麼算的呀？

第一根是那一支，第20根又是那一支呢？

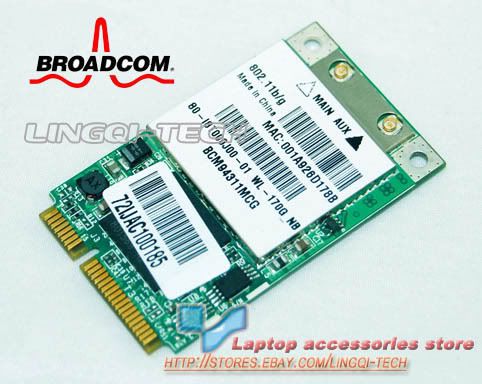

附一張網路上找來的照片，請知道的大大麻煩跟我說一下喔

謝謝^^

2008-10-02 7:29 #1

文章關鍵字

腳位

hsiang11

43分

2樓

hsiang11

個人積分：43分

文章編號：8396830

照理說版子金手指上面
都會標示一個小小白色數字
有1就是第一PIN

yanchuan

5分

3樓

yanchuan

個人積分：5分

文章編號：8401258

您可以參考下面連結
http://www.hardwarebook.info/PCI_Express_Mini_Card
相信對您會有幫助~~

PS:對於Pin1 還是請您多多善用三用電表確認~~

ChiHua

136分

樓主

ChiHua

個人積分：136分

文章編號：8404807

謝謝hsiang11兄

不過我的卡上面沒有標明，所以還是不知道@@

另外想請教一下yanchuan兄

用三用電表要怎麼確認呀@@

能不能教教我呀@@

先說聲謝謝囉^^

yanchuan

5分

5樓

yanchuan

個人積分：5分

文章編號：8408384

哎呀呀~~該怎麼量~~
我是不知你會不會用三用電表~~不會的話就~~
確認很簡單呀有對照表~~量GND PIN...電源PIN...答案不就出來了嗎??

不過你說的第幾PIN..你附的圖已經說明的很清楚不過了
請仔細看一下金手指上標 "1" "15" 凹槽...... "51"....Orz
然後配上HWB的敘述...你附圖中這面的是單數PIN...
你要的第20PIN在背面過凹槽第2PIN

我好奇的是..你不曉得如何這些...您要做些什麼??...
提醒~~小心別燒了您的設備~~

還有~~不是所有的東西都會標上PIN腳~~像INTEL的或其他的幾乎也是不會標的...
因為既然這介面已經有防呆...標上PIN腳不是多此一舉嗎??
~~我好像說太多了~~休息去了~~

ChiHua

136分

樓主

ChiHua

個人積分：136分

文章編號：8420356

謝謝yanchuan的回應

我是想替我的Panasonic T5換上Atheros的網卡

但是裝上去有問題，在01爬文的結果，mutant網兄有提到

要把Atheros的網卡裝上Panasonic的筆電的話，需要把第20 Pin處理一下

[DIY分享] Panasonic R7 拆機換無線網卡全流程(R6適用)[圖床已修正]

所以才會想要確定第20pin在那裏

而我手上的網卡也沒有標，所以冒昧的上來問一下^^

另外，我去爬文的結果，要量接地，就是量每個腳的歐姆值

最低的那個就是GND?

不過找不到怎麼量電源PIN的文@@

可以請知道的網兄教教我嗎？

因為既然yanchuan兄說有危險性

我還是確認一下再來試好了

謝謝^^
