[分享]打造自家的網路小總機:成果篇

[特別感謝]
謝謝pctine大無私的分享,甚至不厭其煩的傳授功夫給小弟直到深夜,還遠端幫我設定IPPBX。
我相信使01進步的正是這種開放的分享精神,我所能感謝p大的就只有再將心得分享給大家。
關於建構家庭專用的IPPBX方面的文章,小弟粗估最少可以寫四篇。(光跟p大的pm就可以寫好幾篇了)
如果大家有興趣且家中的小朋友可以乖乖配合的話,小弟再上來分享吧。(不然大家就凹一下p大)

[本文]
正如大多數的人來說,小弟家的很多東西都是為了小朋友而存在的。
先前設置了兩台IPCam,就是為了可以隨時的監控小朋友,也讓外地的阿公阿媽可以看孫。
但IPCam畢竟是單向的,所以小弟就買了幾台Grandstream視訊電話來使用。
一開始覺得還不錯用,但很快的就發現了視訊電話的侷限性。
1.無法隨時跟其他設備如電腦,iPhone視訊通話。
2.無法打跟接市話的外線,一張桌子要放兩台電話。
3.雖然視訊電話可以好幾個SIP門號,但如果要跟親友可以互通,那麼大家都要去註冊,很麻煩。
4.少有支援視訊通話的免費SIP Server。

因為以上的諸多因素,小弟踏上了自己架設SIP Server的路。
小弟選擇的是專用的的IPPBX機器,一來單純好維護,二來也簡單省電。
這次的主角就是SMC PBX10,這台目前在拍賣大約7k左右,可以接兩個外線,最多可以設到30個分機。
用了一段時間以後發現雖然PBX10有很多的參數不能調整,但還算是功能實用,是個CP值高的選擇。

另外一般人很少在家裝設電話總機的,總想說又不是做什麼大生意何必需要總機。
但是有總機的話可以將每台電話"定址",你可以很精確的將某個功能與通話傳送給某台電話機。
另外還有很多附加的功能:例如轉接來電,指定接聽來電的分機,設定morning call,廣播。
群組會談,熱線(對老人家實在,一拿起來就直撥某分機或電話).....好玩的很哩。

以下來看些圖吧。

這次的配角Grandstream 3175,是全觸碰的視訊電話。
可以用這種電話來打一般的市話,也算是蠻高科技的感覺吧。
[分享]打造自家的網路小總機:成果篇

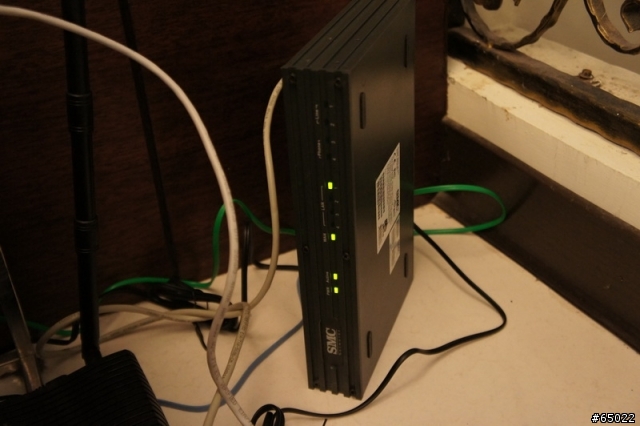

今天的主角SMC PBX10,它可是一台IPPBX喔,也就是網路化的電話交換(總)機。
整台機子很沈,可見全金屬的外殼用料實在。
聽說這台IPPBX本來要四萬多塊,現在原廠已經出清了,一台六七千塊~
[分享]打造自家的網路小總機:成果篇

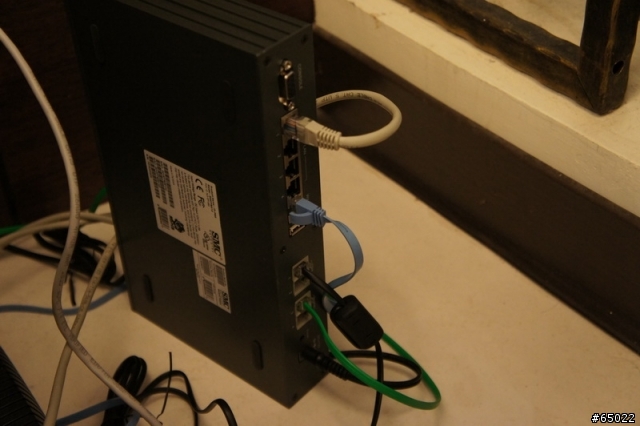

PBX10擁有一個WAN,四個LAN,具有蠻完整的分享器功能。
另外還有兩個Line埠(FXO),兩個Phone埠(FXS),所以PBX10是可以接跟打外線。
這樣會有很多有趣的應用出來,例如可以在國外連回PBX10,然後再由PBX10打市內電話出去。
小弟在外面遇到要打市話的時候,也可以用iPhone連回去PBX10,再打市話出去。
[分享]打造自家的網路小總機:成果篇

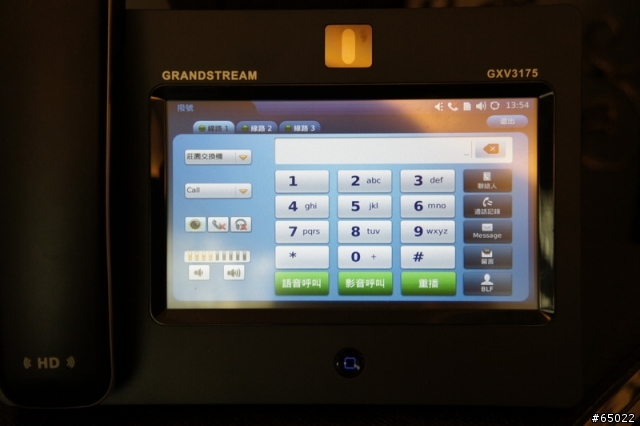

Grandstream 3175的撥號UI,可以選擇打哪種電話。

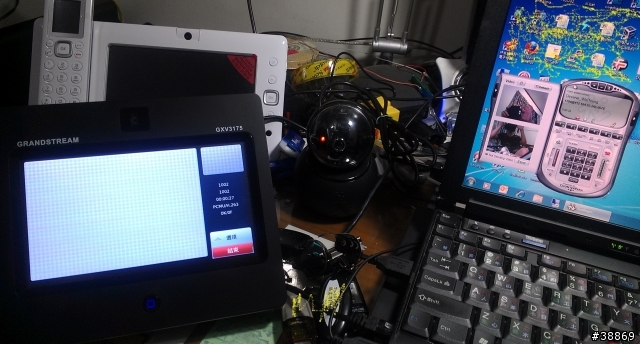

現在自己架設SIP Server以後,就可以用這台電話來跟電腦或手機視訊通話。
另外好好設定一下的話,這台的電話簿也蠻方便的。
[分享]打造自家的網路小總機:成果篇

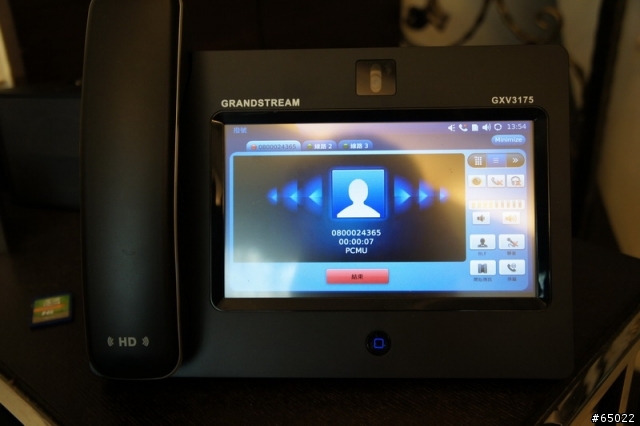

實際撥打市話,可以看到是用G.711ulaw的編碼,這也是音質比較好的編碼。
現在除了使用3G的情況外,一般的頻寬都足以負荷較佳編碼的語音通話。
這裡有一個有趣的地方,例如有人打電話來的時候,如果要找的人不在,你可以轉接電話給他。
例如轉到手機上甚至轉接到公司電腦,因為只要可以連上PBX10的裝置,都可以當成是分機來使用。
另外所有的通話明細都會被詳細的紀錄在PBX10裡。
[分享]打造自家的網路小總機:成果篇

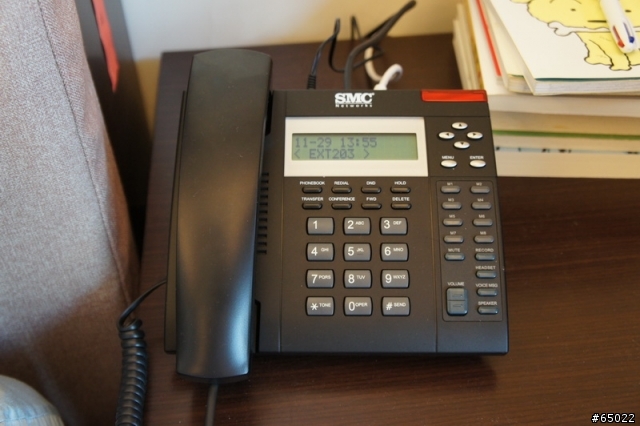

PBX10的好搭檔:SMCDSP-200。
這台機器大約1k,其實以它的功能來說一點都不貴。
它有完整的網頁UI可以設定,還可以免持對講,還有一堆哩哩喳喳的功能。
光是看它的按鈕這麼多,你就知道它的厲害了。(LCD的顯示文字可以自己設定)
[分享]打造自家的網路小總機:成果篇

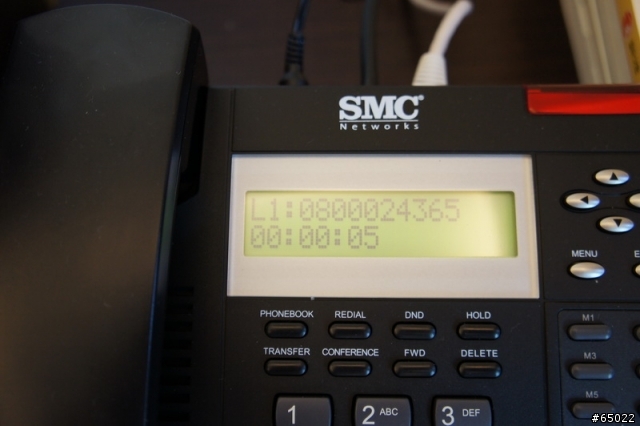

這台打外線就跟一般的電話一樣,保證連家中的老人家都分不出差別。
另外SMCDSP-200有兩個網路孔,這樣就不用再另外為了電話再拉條網路線。
[分享]打造自家的網路小總機:成果篇

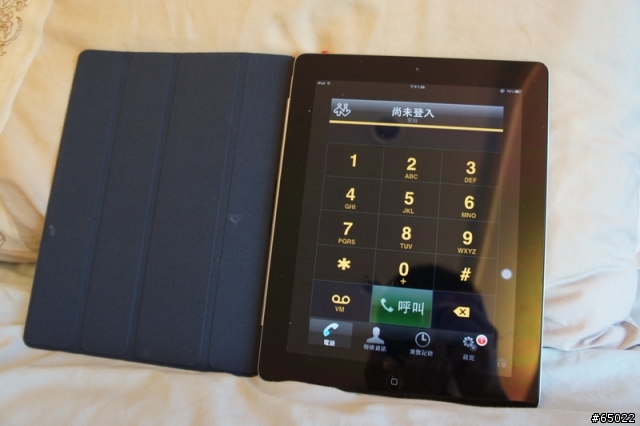

家中最另類的分機:iPad。
有時懶得爬起來拿電話打或者是想要跟別樓的家人對講時,這就可以派上用場了。
我覺得比較實用的是在上廁所的時候,上到一半不用夾著屁股跑出來接電話~
[分享]打造自家的網路小總機:成果篇

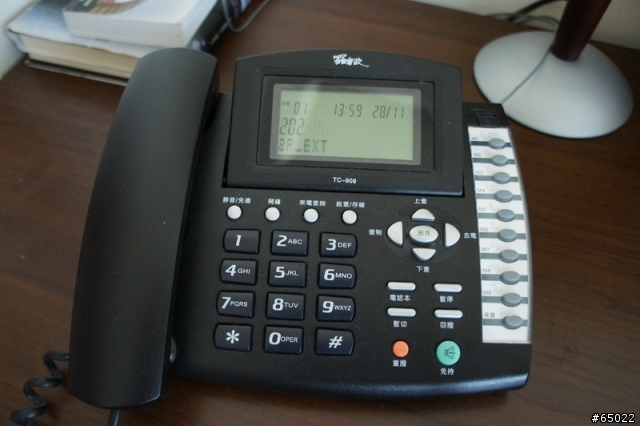

家中的最後一台類比電話!
雖然家裡面的電話已經IP化了,但還是要保留一些傳統電話,不然停電的時候就慘了。
這類比電話是接到PBX10的Phone埠上,它也就是一台分機。
所以它一樣可以"打電話"到電腦上喔...或者打電話給iPad。
這樣是不是很有趣呢?
[分享]打造自家的網路小總機:成果篇
irsjx2vxo3ne3k84dr1dz4,r4pe8bez3/4ne3bq4bew2j92gea jx4hq me-2d8 e3hy4hi2ty k84!
期待 derliang 兄的續集! 話說那台 grandstream 話機真的是很高級!
FB: Pctine
derliang wrote:
家中的最後一台類比電話!
雖然家裡面的電話已經IP化了,但還是要保留一些傳統電話,不然停電的時候就慘了。..(恕刪)


SMCDSP-200及Grandstream GXV3140、GXV3175都支援PoE(Power over Ethernet),
買台小容量的UPS來接PoE Switch及SMC PBX10,
PoE Switch再接Grandstream GXV3140、GXV3175及SMCDSP-200,
就可以解決電力瞬斷或短暫停電的問題.
Grandstream 的話機一直都只有留口水的份。

以前想買單純的SIP話機,沒視訊沒觸控,亞馬遜一看7000多台幣,還是作罷。

Grandstream 3175 猜測應該破萬了吧!derliang好大手筆。

不知道derliang怎麼入手的?國際郵購還是跟Grandstream 直接買。
rontzong wrote:
SMCDSP-200...(恕刪)


我對PoE很有興趣,因為直接由網路線供電會很方便。
請問要使用PoE的話,一定要機器跟PoE的Switch對接嗎?中間能不能透過其他機器。
因為我們家是透天厝,有一台Switch連接各樓層,而有的樓層機器比較多就會再有一個Switch連接。


Paneb wrote:
Grandstrea...(恕刪)


grandstream的話機的確做的不錯,我是先買了兩台grandstream 3140。
後來發現grandstream 3140螢幕有點小,輸入資料又有點麻煩,所以又買了一台3175。
目前grandstream的機器在拍賣上搜尋一下就可以找到,我是跟代理商買的。
3175一台大概要12k左右,我也不知道為什麼就買下去了~
irsjx2vxo3ne3k84dr1dz4,r4pe8bez3/4ne3bq4bew2j92gea jx4hq me-2d8 e3hy4hi2ty k84!
derliang wrote:
請問要使用PoE的話,一定要機器跟PoE的Switch對接嗎?中間能不能透過其他機器。


是的,走POE線路中間是不可以再接其他設備




POE有分POE injector 跟POE Switch

通常 POE injector 大都是用在單點上;POE Switch 比較常用在大量佈建且須集中管理

以derliang兄的架構

比較建議使用POE injector ,如果POE的設備很多當然用POE Switch比較方便

當然也可以直接把Switch替換成POE Switch現在大多數的POE Switch都可以自動偵測設備是否為POE設備



PS:在購買POE Switch時,記得要買足瓦數的機種歐,免得造成POE設備一多POE Switch推不動的情形
derliang大,

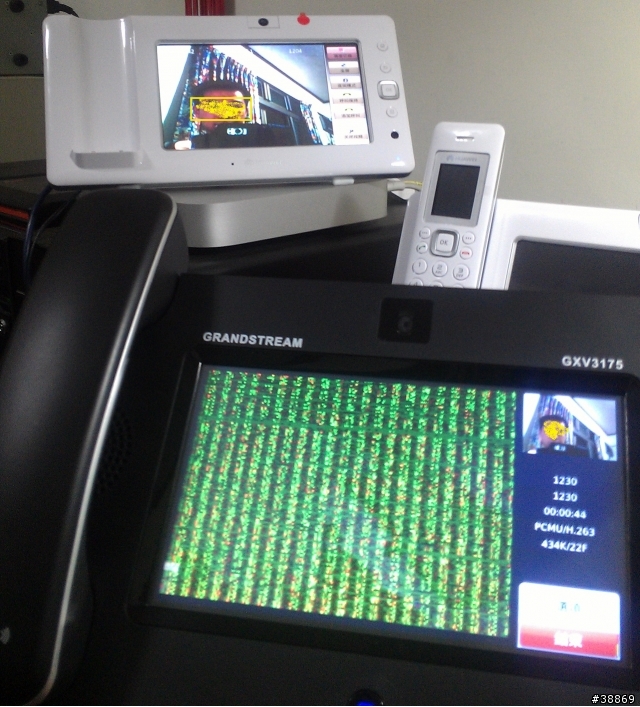

今天入手一台3175使用上遇到一些障礙
3175上的遠端畫面無法正常顯示
但其他話機可以看到3175的畫面

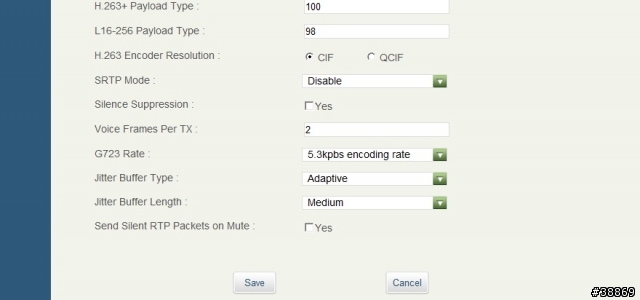

目前3175的設定如下



不知應該如何調整
能粉分享一下您的設定值

8823 wrote:
derliang大,...(恕刪)


你 video code 先全選, 讓 device 自己去溝通使用什麼codec. 話說, 你用的是什麼 PBX?
FB: Pctine

8823 wrote:
derliang大,...(恕刪)


您好:

您所說的問題我也有遇到過,我想這問題是出在設備或軟體的不相容上。
建議您將所有可用的codec都選好,放越前面的codec會越優先。
在建立視訊通話的時候,設備雙方會去溝通兩邊都可用的codec。

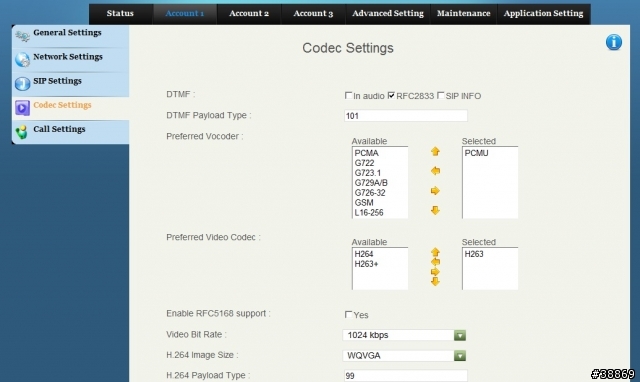

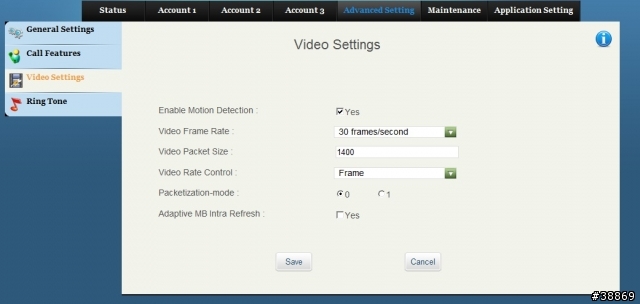

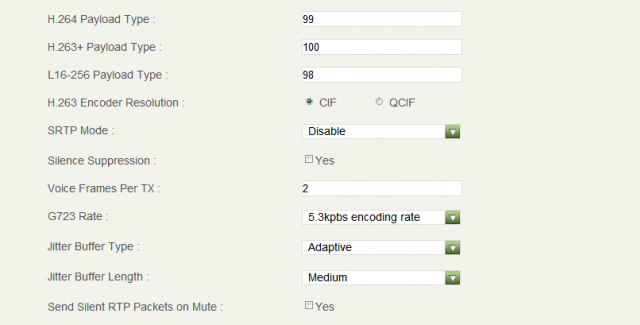

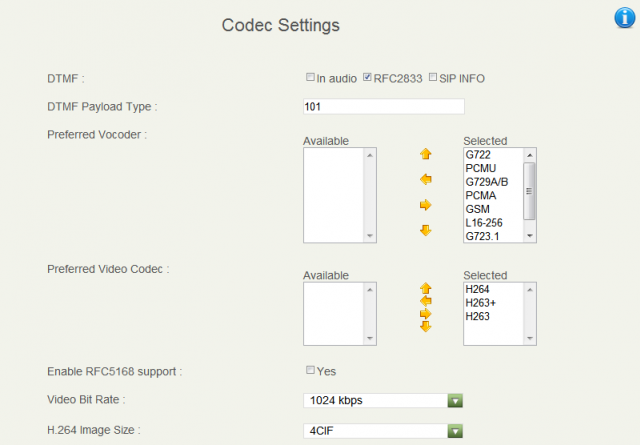

以下是我的設定,供您參考:


irsjx2vxo3ne3k84dr1dz4,r4pe8bez3/4ne3bq4bew2j92gea jx4hq me-2d8 e3hy4hi2ty k84!
