沒當過覺得很穩單純心得分享，所以並不會有開箱文，只有疊疊樂
系統架構
NVR主機用來監控，並且透過KVM讓1F&3F都可直接操作
其他就是設定USER權限後發放給需要的人使用遠端監控
設備
監視器
DS-2CD3T20-I3 *8台，用在B1F(6)&倉庫內(2)
DS-2CD3T20-I5 *4台，用在店門口(2)&倉庫口(2)
DS-2CD3320-I *18台，用在室內各地方(1~5F/倉庫內)
DS-2CD3120F-IS *2台，用於1F櫃檯&2F會議室
--------------------
麥克風(拾音器)
海灣高保真拾音器 *2個，用於1F櫃檯&2F會議室，接DS-2CD3120F-IS的音頻輸入
--------------------
NVR主機
ds-8632n-I8 *1台，用於3F監視區。32入NVR主機/雙LAN/不自帶POE....等
--------------------
HUB
TEF1105P-4-63W *8台，帶POE供電的HUB，用在室內各地方
Zyxel Gs-108B *2台，用於3FNVR後方與1F集線區
--------------------
KVM
2-Port USB HDMI KVM 多電腦切換器+USB2.0 HUB 含麥克風功能(HUC213) *1台 用於3F整合電腦與NVR
CE100 迷你型USB KVM訊號延長器 *1台，將3FNVR的畫面與操作延長至1F監視電視上
安裝畫面
店門口>>DS-2CD3T20-I5戶外安裝，選擇I5是因為紅外線比較遠有50米
地下室>>DS-2CD3T20-I3，地下室較潮溼，故選擇槍型方便維修
櫃台旁>>DS-2CD3320-I & DS-2CD3120F-IS & 海灣高保甄拾音器
音頻接線圖可參考 海康帶音頻IPCAM+錄音器測試影片
1F集線區>> TEF1105P-4-63W *4 Zyxel Gs-108B*1
因為是老舊建築不便施工，也怕上輕鋼架會過熱，放在1F櫃台旁的高架上，亂了點但很穩定
B1F集線區>> TEF1105P-4-63W
請忽略為何明線施工
1F監視電視後面>>CE100 迷你型USB KVM訊號延長器 子機端
透過單獨的網路線直接將3FDVR的功能搬到1F
3F監視系統旁>>2-Port USB HDMI KVM 多電腦切換器+USB2.0 HUB 含麥克風功能(HUC213)
主要就是3F電腦主機與NVR的鍵盤滑鼠做共用，只需要一組
3F電視後方>>CE100 迷你型USB KVM訊號延長器 母機(圖外) & TEF1105P-4-63W & Zyxel Gs-108B *2
3F操作與畫面透過母機傳至1F，1台NVR用、一台電腦主機與其他設備用(NAS/電話錄音)
3F監視系統區(因營業場所故遮蔽部分地方)
1F監視畫面(因營業場所故遮蔽部分地方)
畫質1080P測試
單畫面畫質(彩色)

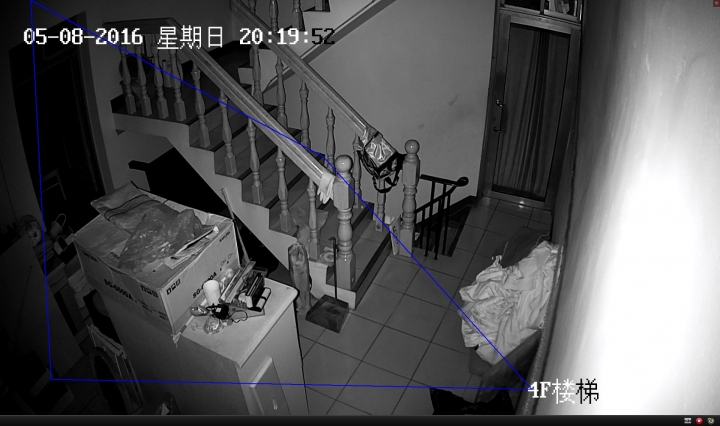

單畫面畫質(黑白)
--------------------
APP畫面，設備名稱打中文會出現亂碼...無法解決
影片請至底下相關連結觀看
心得
歷經1個多月的爬文後確認後，於在1個禮拜將所有設備買回來
而在完工時看到自己架構的與實際並無太大差別時，真是超級高興的。
優點:
價錢便宜，畫質清晰
功能強且操作上並不會太難
IPCAM可單獨設定
POE帶電讓施工難度大降
主機及時預覽無延遲
缺點:
採購不易(淘寶)
無保固，維修困難
語系簡體，造成USER看不懂意思
APP與NVR主機會有1個會亂碼
風扇有點大聲..
完整文章：http://goo.gl/stPhkf
p.s內有更多資訊
--------------------
