[開箱] Foscam R2 EF8166 [1080P無線IPCAM + Blue Iris]

[詳細-簡開箱] Foscam R2 EF8166 之1080P無線網路攝影機


2019/05/29

[教學] FoscamVMS的VMS格式影片轉換MP4

https://www.mobile01.com/topicdetail.php?f=507&t=5805758



文章錨點


01. 01. Foscam R2 配件

02. 連線 Foscam R2 功能介面 [新版+舊版 對照]

03. Foscam R2 更新韌體方式

04. 畫面狀態

05. FOSCAM Client 用戶端操作

06. 搭配 Blue Iris IPCAM 專業監控軟體

07. 手機平板連線 APP [第三方]

08. 使用心得




======================================================================


由來5月分汐止部分地區第四台的線路都停播，改由數位電視。

住家就暫時沒法看....而汐止地區只有第四台數位電視一家"觀天下"，但還沒要申請。 主要是因為全國數位第二期經營許可，增加蘆洲及汐止等9個開播區。不過要等年底才有可能申辦....並且能免費多台機上盒比觀天下好很多....就要等!

等到可以開辦之前就靠網路電視，但是對老長輩在家只看一台八點檔"三立台灣台"。由於網路電視有時候不穩定會卡住要重開連線之類，不會操控，就得靠電話連絡遠端操控處理。

所以一開始想要買IP camera，監看室內狀況或是否老長輩若看網路電視時，突然電視連線有異常之類要遠端處理....



以上廢話看看就跳過....


======================================================================


要找到便宜又高畫質1080P的IP CAM，有點少!

台灣賣得太貴...只要跳到 掏寶網 搜尋，但是發現一堆一樣款式的IP CAM，不同家使用公版...品質GG又不好看!

監控的大廠很少1080P，例如常聽的海康是沒有，只有720；而D-LINK的只有廣角沒有旋轉式，還有價格對我GG

聽網友指的這家Foscam廠牌，到官網找到剛好有我要的，外型又不錯看，價格上含運費比台灣買的少很多!


Foscam R2 EF8166 名字不錯，想到星際大戰的R2


下單後...






01. Foscam R2 配件



運送保護還不錯

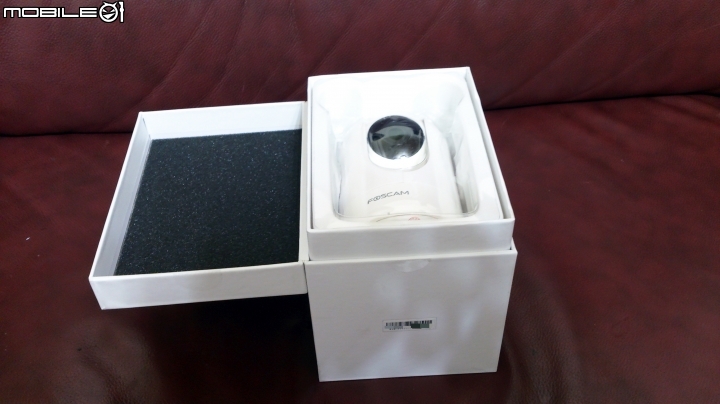

產品包裝外觀
















相關規格資訊

● 2.0百萬像素高清1920x1080網絡攝像機, 高畫質
● Ezlink P2P功能, QR Code快速安裝
● 2倍魔術變焦和6倍數碼變焦
● 採用H.264視頻壓縮技術, 壓縮比例高, 碼流控制準確, 穩定
● 支持紅外夜視功能, 夜視距離達8米
● 水平300°, 垂直100° 連續旋轉
● 支持移動偵測, 可Email告警或上傳圖片到FTP服務器
● Foscam App移動和聲音偵測警告手機提醒
● 支持網絡自適應功能, 自動根據網絡帶寬來調整碼流和編碼幀率
● 內置麥克風和揚聲器, 支持雙向語音
● 支持IE, Firefox, Safari, 搜狗等瀏覽器
● 支持有線及WIFI接入, 部署簡單靈活
● Wi-Fi支持WEP, WPA, WPA2等多種加密方式, 讓您的網絡更安全
● 支持Windows XP, Windows Vista, Windows 7-10, MAC等操作系統
● 支持iPhone, Android智能手機進行遠程監控
● 提供免費的Foscam中央管理軟件, 方便用戶管理
● 提供免費的DDNS功能, 方便公網進行訪問
● 支持Micro-SD Card儲存(最高64GB)




Foscam R2 採頂規格安霸Ambarella芯片及1/3寸CMOS傳感器

安霸的畫像質素最強在於弱光時候的清晰度，而絕大多數IPCAM用家都是監察室內環境，安霸與IPCAM的結合對提升IPCAM映像質素很有意義。

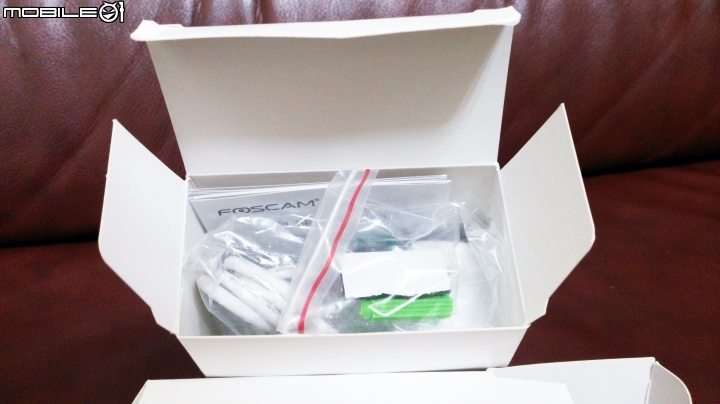

拆開內容物
















本體最後上，由相關小件開始。

固定支架 + 天線






變壓器 + 說明書/保固單 + 壁虎/螺絲













變壓器，購買前確認! 分地區版本 DC








主角本身來摟 R2

不是星際大戰




正面，鏡頭[廢話]，還有LOGO下方有麥克風接收孔






背面則有 RJ45網路孔 + WIFI天線接孔 + 電源孔 + 指示燈(連線/電源)

上方有喇叭孔






正面左下方有 Micro-SD Card記憶卡槽，官方註明64GB...

身邊有128GB，還沒測試能不能攻頂。過陣子看看




鏡頭上方應該是散熱孔




正面右下方有顆按鈕： WPS對應WIFI 路由器 + 恢復原廠預設值




主體 + 周邊配件






安裝天線




底部散熱孔 + 連接QR + 登入帳密








回首頁


======================================================================



02. 連線 Foscam R2 功能介面 [新版+舊版 對照]



第一次登入時會自動引導你修改登入IPCAM的密碼，不設置密碼就不能進入IPCAM界面，這一點十分值得讚許。

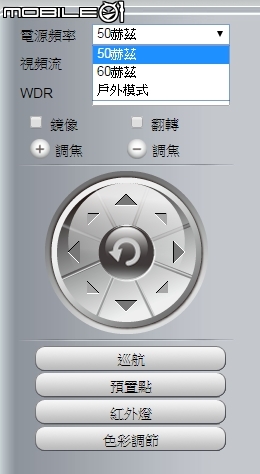

剛拿到的商品，版本是最初，頁面很多沒有功能...翻轉之類調整..經過更新後就很多功能出現..放幾張差意圖




舊版本




舊版本，沒有巡航軌跡




舊版本， 少了一功能 拍攝

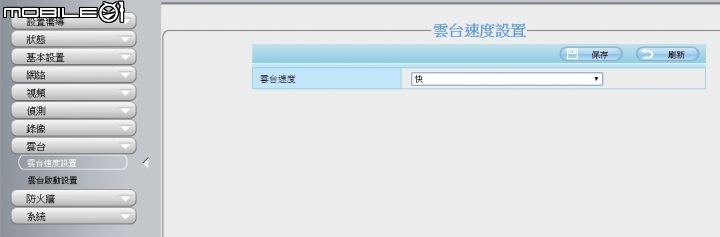

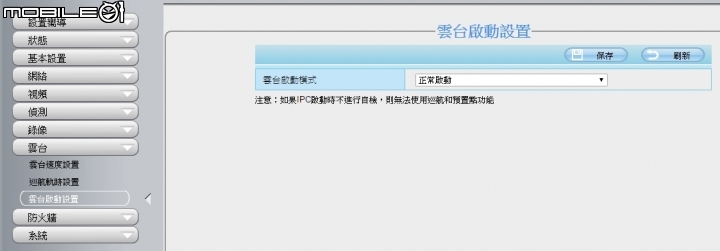

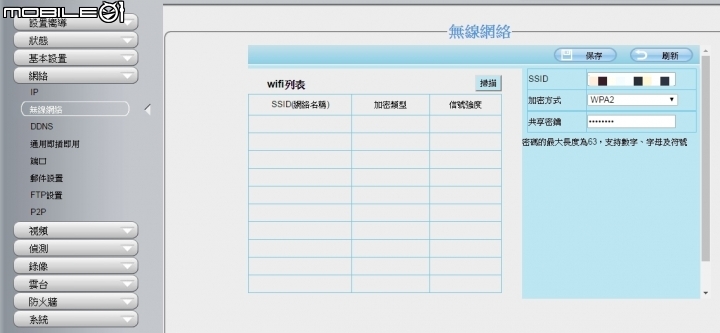

以下是更後的最新版本


































































SD卡管理，會變成 FTB 網頁








































回首頁


======================================================================



03. Foscam R2 更新韌體方式



最新的版本6月份

適用機型：IQ200，EF8166，EF9552

系統固件版本：1.11.1.8
應用固件版本：2.x.1.26

================================================== =====================
升級步驟：

1，先升級系統固件Step1_FosIPC_F_sys_ver1.11.1.8.bin
2，再升級應用固件Step2_FosIPC_F_app_ver2.x.1.26.bin

================================================== =====================
更新點：

1，支持Chrome的瀏覽器，合入NACL插件;
2，優化易通卡首次連接體驗，更快更穩定;
3，優化圖像參數策略;
4，優化偵測報警機制。

================================================== =====================


到官方下載




下載並解壓縮，仔細看清楚說明PDF




更新方式，如上面步驟













更新成功之系統固件Step1，登入時要安裝套件~不然無法登入

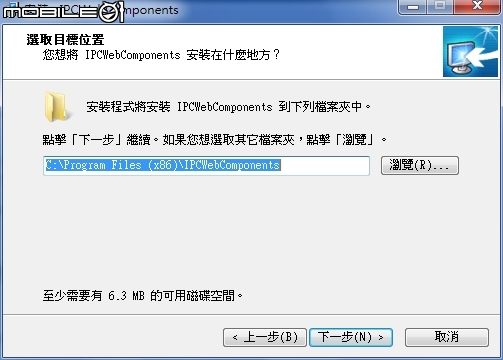

下載上方文字連結，並安裝，如下圖

並更新步驟，更新 應用固件Step2 就完成



































回首頁


======================================================================

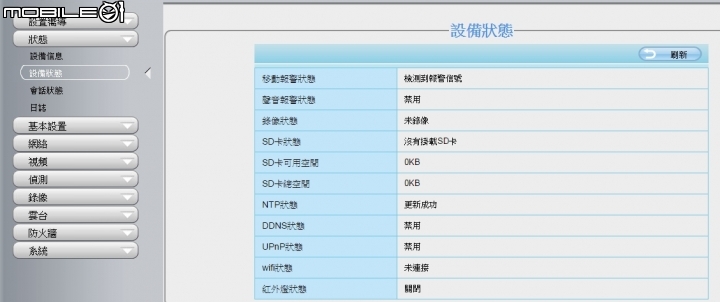

04. 畫面狀態



燈光WDR




關燈WDR

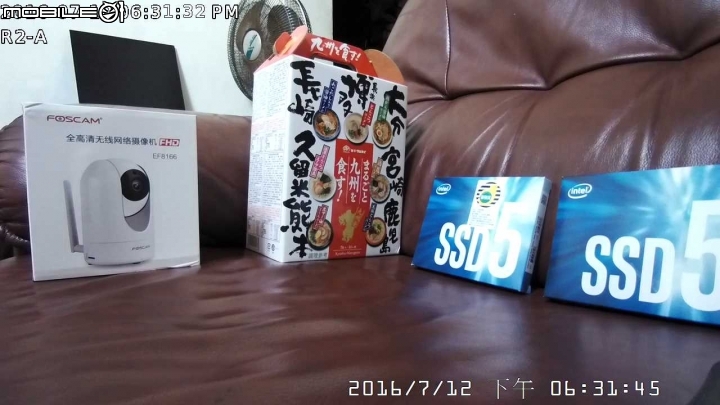

正常：燈光

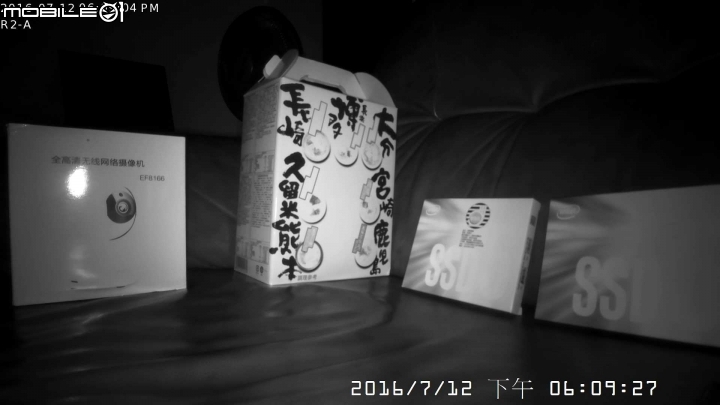

正常：關燈無紅外線




正常：關燈有紅外線




正常：關燈有紅外線-放大




正常：燈光有紅外線






畫質比對

720p-15-1M




720p-30-2M




1080p-13-2M




1080p-25-4M






差異








回首頁


======================================================================

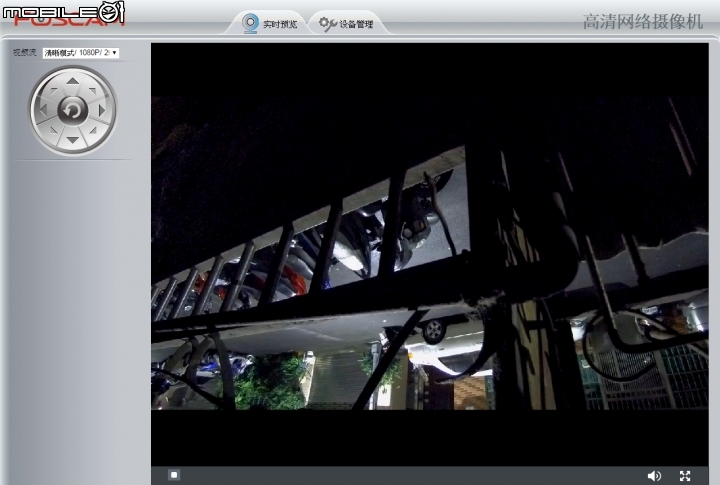

05. FOSCAM Client 用戶端操作

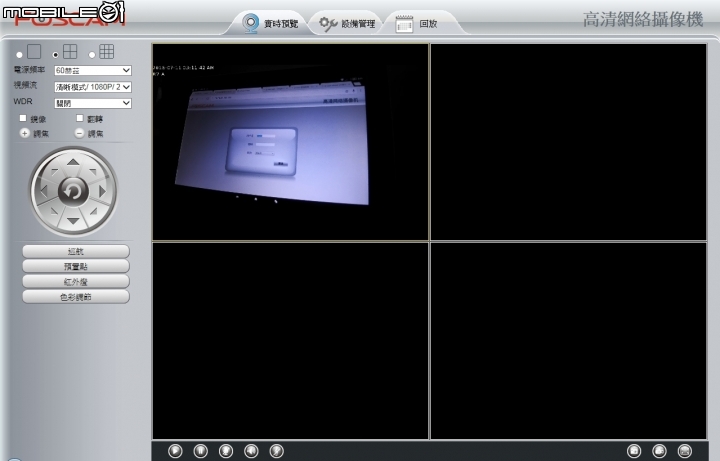

關於Foscam 的用戶端軟件，問題較大，無法正常使用[當掉]。所以這邊只提供畫面

















回首頁

======================================================================




06. 搭配 Blue Iris IPCAM 專業監控軟體

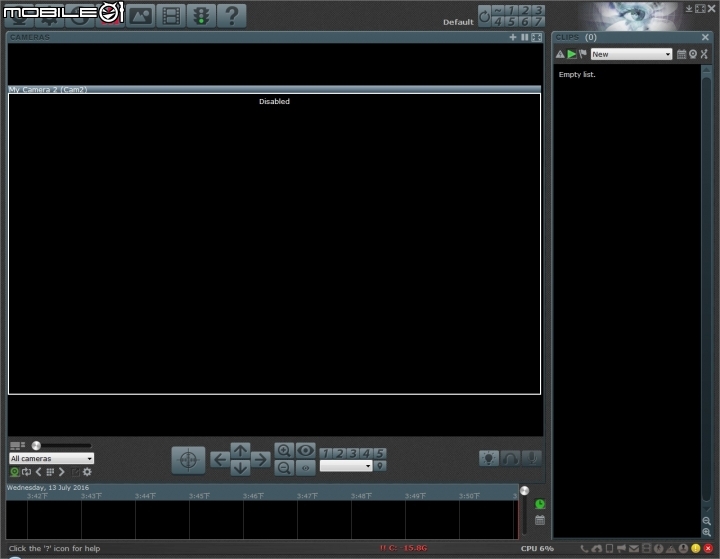

單純化監控，由於 Foscam Client 有問題就改Blue Iris，而且功能強大詳細，推薦使用!

連線 Foscam R2 ，這邊只有基本設定，其餘就不太深入!

介紹個人摸索到2個地方，架設連線IPCAM以及架設 SERVER網頁


架設連線IPCAM




01. 點擊左上角 攝影機圖示




02. A.輸入 IP位置 或是 網址
B.埠
C.帳號 + 密碼




03. 下方 Make/Model選單，找尋你的 IP Cam 廠牌機型。 若沒有列在裡面就大概找廠牌相近機型....主要靠連線位置。

要是不選擇Make/Model，就無法完成設定!






04. 下方是針對 IP Cam 部分有支援功能設定.....

我IP Cam 是裝在天花板，上下顛倒，所以要設定 180度....。假如沒有裝天花板上就不必調整






05.收音功能是否開啟看個人.....




06.剛開始設定頁面~後續再調整





基本以上6點步驟完成，成果下方!

畫面沒設定顛倒會這樣，調整180度OK







這頁面設定 攝影機的名稱、圖片




右方是錄影狀況....深入詳細就GOOGLE找






完畢! 回 Blue Iris 或 回首頁






架設 SERVER網頁


01. 點擊右上方第二個 齒輪圖示 。

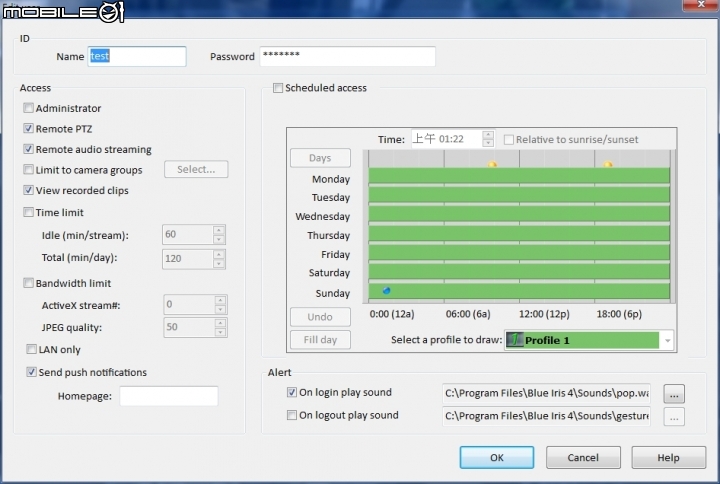

02. USER 頁面，點擊 Add 新增使用者帳號密碼!






03. Web Server 頁面，開啟設定，輸入指定 埠

圖片下就是顯示 路由器 內網 ，還有 外網IP (可以申請動態DDNS)

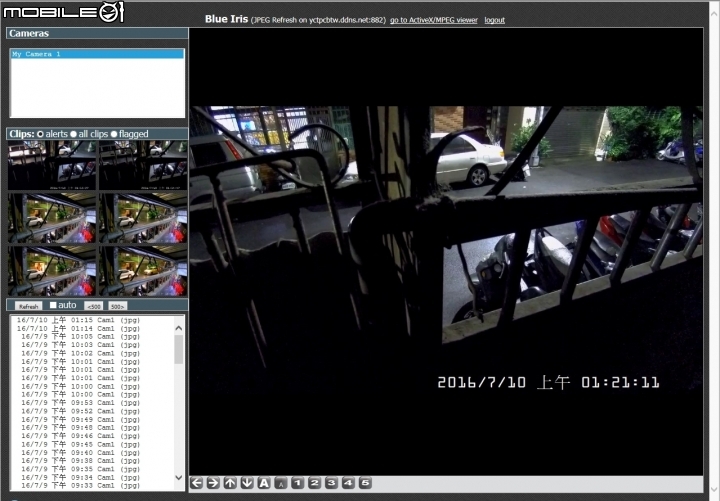

以上設定好，就測試內網IP，就可登入畫面




登入時，有些瀏覽器無法顯示，要安裝網頁上下載元件才可看







完畢! 回 Blue Iris 或 回首頁







======================================================================




07. 手機平板連線 APP



google 商店找不到很好的APP，每樣都測過。

再來沒介紹Foscam APP，是因為要註冊官方的才能使用，算是共享資訊~雲端。 稍微有疑慮，像之前新聞有報導被登入觀看!

建議使用第三方自行設定~別太懶使用雲端



這些當中唯一不錯的就是這款APP，但在功能上並不是完善~只有基本功能...但已算不錯....總比都沒有好!

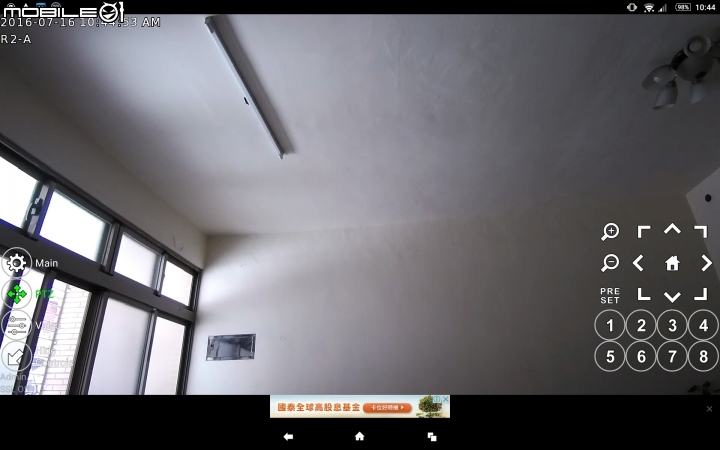

01.畫面中最右下角 Easy Camera for Foscam





02. 左下角第一個就是幾個功能開關。 移動警報、紅外線、麥克風、喇叭、畫面開關、照相....就缺 翻轉 鏡面





03. 第二個，就是上下左右方向移動





04. 第三個，畫面調整，亮度、顏色等





05. 下面就簡單的設定，名稱、帳號密碼、IP或網址，其餘不用動

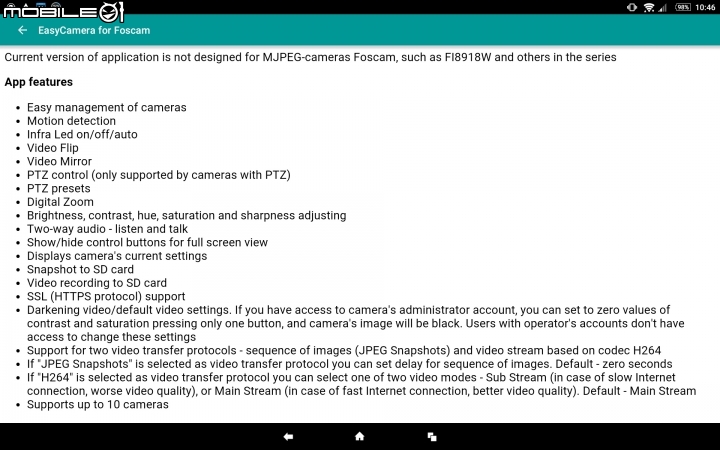

06. 下面目前支援的功能說明....參考











回首頁



======================================================================



08. 使用心得




圖照好多~呼


經過幾天使用，非常值得推薦，畫質上很清晰。


01. R2的外觀，不是傳統IPCAM的古板樣子，就算放在家居明顯位置也不太礙眼。


02. 登入R2功能頁面部分，發現未更新前是陽春版本，手機還可以透過網頁登入使用。

然後更新後多出新功能頁面，但變成要有新功能必需要安裝 IPCWebComponents 功能元件EXE，才能使用功能! 導致手機平板無法透過網頁登入操作。

要登入網頁，目前只能Windows，不能支援手機平板。希望Foscam能夠改善網頁部分支援手機不用安裝套件就能登入


03. 麥克風接收不是很好，因為沒用過就不知道! 收音距離很短! 喇叭部分警示聲音就可能不大....監視用的主要好像就畫面...聲音其次


04. 雲端APP，不太喜歡。可能有隱私共享問題。如同電影 愛愛上雲端 ；以及新聞之前報導被入侵...
個人都使用獨立連線，別外傳IP、網址、等等相關連結


05. 官方的Camera Client，安裝並設定找到IP CAM。要啟動畫面就會停止回應!
軟體本身有問題~測試過 Win XP 7~10 都不行，所以請使用其他監控軟體，如Blue Iris

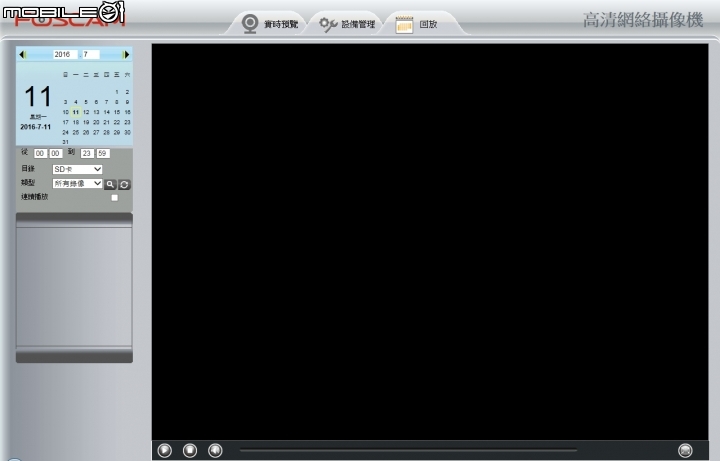

06. 發現使用其他瀏覽器，如Chrome，有些功能頁面沒出來；則使用IE，就有 回放 頁面

沒測試 火狐 OPERA


07. 關於連線至R2，建議使用第三方軟體~就我而言，我使用的 Synology DiskStation / SurveillanceStation。

我的記錄，警報通知，遠程查看等手段是通過此設備完成。這是很好的，因為你可以保護兩個因素証明作為一個附加的安全層過遠程控制台。
