請教透天厝網路佈局規劃

紅色是牆壁上的資訊插座
藍色線是牆壁內管線
2樓會放一台無線分享器(選可打整棟樓訊號那種的)
4樓不用WIFI 有網路線就好
請大大在幫小弟規劃一下

請教透天厝網路佈局規劃

2014-12-11 15:27 #1

文章關鍵字

透天厝網路佈局規劃

a7610783

5分

2樓

a7610783

個人積分：5分

文章編號：53558067

放二樓而且天線要跟地面平行(也就是掛牆上)
WIFI打出來是一個圓球體錯誤請鞭

xup6bjo45j4

272分

3樓

xup6bjo45j4

個人積分：272分

文章編號：53559630

Q19820921 wrote:
紅色是牆壁上的資訊插...(恕刪)

原則上你的弱電箱放台中華數據機後面4孔各別拉網路線
至1.2.3.4樓,二樓中間位置放台RT-N66U就夠你整間房子收訊了^^

lordkon

28100分

4樓

lordkon

個人積分：28100分

文章編號：53566661

Q19820921 wrote:
紅色是牆壁上的資訊插...(恕刪)

你要確定每一個資訊孔是有到1F的電信箱內

因為電話線孔的設計跟網路線孔是不一樣的

電話線是走插座.採並聯的方式就可通話

網路是星型點對點的方式

..................................
不想花錢就時間,先拆開資訊孔確認一下

拍幾張資訊孔照片,與電信箱照片來看一下

Q19820921

41分

樓主

Q19820921

個人積分：41分

文章編號：53567687

lordkon wrote:
為電話線孔的設計跟網路線孔是不

已確認過了
家中電話、網路、第四台各有各的管路，沒有混用
管線如圖中，2、3及4樓的右側房間管線必須由1樓接上來
(無法從2或3樓跨過右側房間)
主要電腦使用是在3樓右側房間
還請高手們替小弟規劃一下

xup6bjo45j4

272分

6樓

xup6bjo45j4

個人積分：272分

文章編號：53569759

Q19820921 wrote:
已確認過了家中電話、...(恕刪)

我現在才注意到資訊插座有9座,應該弱電箱要有9條網路線,
連接HUB跟小烏龜才是...我搞迷糊了...
所以你弱電箱有小烏龜之外有HUB嗎???
至少要有8組的G網路HUB...中華小烏龜頂多才4組...

es_mato

520分

7樓

es_mato

個人積分：520分

文章編號：53571566

要考慮的是你現在現有的管路(壁內)大小
可以容納幾絛線，如果四分管要拉四條就很難了
可能得再加 SWITCH

這樣的內線系統，要無線的地方就弄台小功率的 WIFI 就可以了
穩定又可靠，老是要弄什麼打整棟的
不怕 WIFI 產品沒打死，精子都死光了喔
再怎麼說，它還是電信管制射頻器材。家用品不會有什麼大功率
很多單位也都在研究 WIFI 對人體的影響
可以說它並不是什麼好東西，不要搞那麼大啦

Q19820921

41分

樓主

Q19820921

個人積分：41分

文章編號：53574085

es_mato wrote:
要考慮的是你現在現有...(恕刪)

這是我目前的構想
小烏龜出來接MOD和無線IP分享器，之後在分接上2樓
由於家中管路，2樓及以上樓層，右側和中、左房間不相通(中、左房間相通)
所以必須在1樓分線
但由於生活環境大多在2樓以上，此接法會浪費的1樓無線IP分享器的WIFI訊號嗎??
另外家中的電腦及多媒體播放機是否能連到3樓的NAS嗎??

還請高手們指教，看有哪裡還要改進的

es_mato

520分

9樓

es_mato

個人積分：520分

文章編號：53577866

那就是這樣而已
只是你都算的剛好好，都不用多留個備用
日後要加個什麼東西，是不是又要大興土木

MOD 不是只有 MOD ，有的 MOD 接的是可以上網的電視
那電視也要一條線吧? 很多新設備都要用網路了，那就日後再想辦法了

chang987

46分

10樓

chang987

個人積分：46分

文章編號：53579059

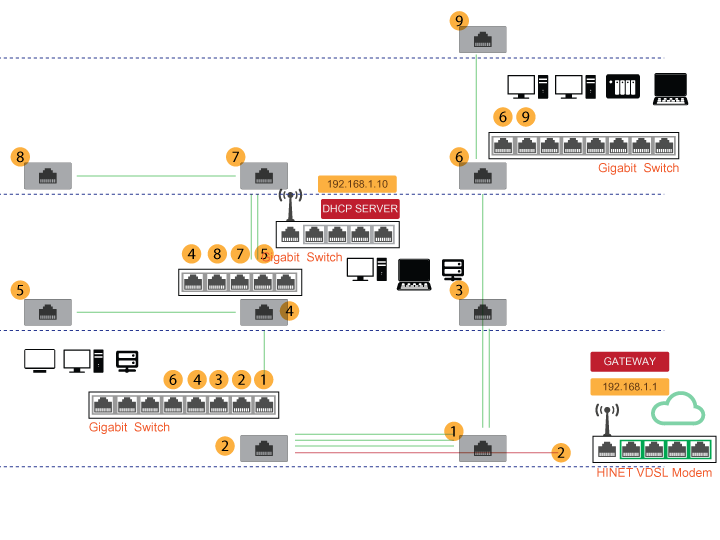

這是我家目前的區網架構，聯外頻寬最近改成300M/100M

Q19820921 wrote:
紅色是牆壁上的資訊插...(恕刪)
