在上個月底發生了網路斷線災難, 突然間 NAS 無法正常連線存取, 就在最需要的時候, 緊急用 cat5 網線拉了一條備用的線路, 後來查線才發覺, 光纖被貓咬斷了.
其實這是有預警的, 在斷線的前幾日就發現他用貓掌按住光纖冷笑, 當時覺得可愛, 但誰知是警告我線不要亂放. 我真的需要一個機櫃, 將所有設備都鎖在櫃子裡, 不然這幾隻貓整天就想咬上面的標籤.
苦尋了好幾款 12U/15U 高度的機櫃, 一直找不到理想的, 主要是希望深度不要太深, 約 60cm 就夠, 高度就 12U/15U 最適合, 畢竟沒有太多設備. (註 1U= 4.45cm), 總高度約在 60-70cm, 另外就是希望前門及兩側都是網孔, 因為手上用了不少 Ubiquiti UniFi 網路設備, 尤其是 10G switch, 溫度真的不低, 所以散熱也是一大考量.
大家都說, 機櫃台灣廠商很多, 隨便找找就有, 但要符合上面的需求真的沒有, 至少認真找了很久, 而 taobao 上面符合的也就只有一二家, 但一個機櫃至少就 40-50kg, 這從 taobao 上面買光運費都比機櫃本身還貴了.
| 自己做一咖吧 |

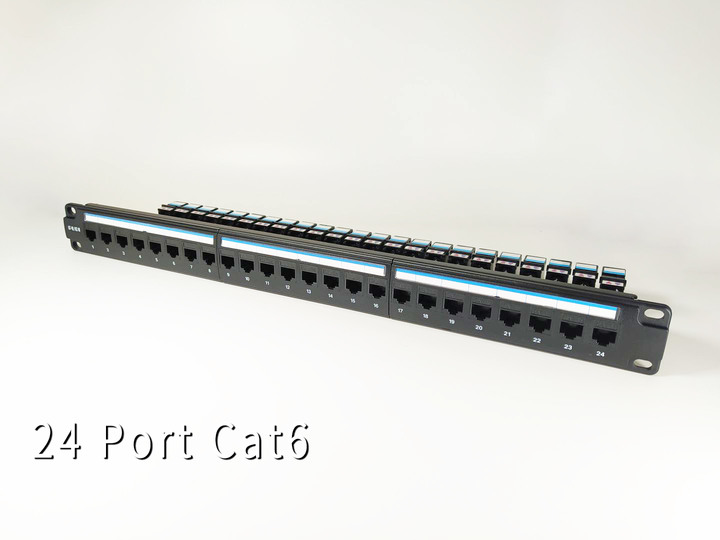

在遍尋不著的情況下, 打算自己做一個吧, 在淘寶上面買了一些零件回來, 例如機櫃方孔立柱, 這在台灣很難買到, 另外就是直通式 patch panel, 這也是台灣買不到的, 一般都是標準打線的 patch panel. 但櫃子其他就直接在台灣買現成的.
到底買了什麼? 決定去 IKEA 逛一圈, 櫃子主體早已打算用 IKEA BESTA 系列, 主要是這櫃子深度及高度都符合需求, 寬度是比 19" 標準機架略寬, 剛好拿來加工. 但逛了一圈之後, 最後所有的材料都在 IKEA 特價區湊齊了.
櫃體, 展示特價品半價.
門片原本打算買鋁框玻璃的, 後來撿了這塊 $450. 不過西德絞鍊一對 $300 另外買的.
這東西丟在特價區一片不到 100, 原本也看不出它的用途, 但想想剛好二片用來做散熱網格.
就這樣材料買齊了.
| 實做 |
真正製作其實花不了多少時間, 大約用了一個假日, 就邊做邊想,
#考量散熱就把櫃體後方開了幾個大圓孔
#側體兩側挖了兩個大洞, 用來散熱, 再用鐵網蓋住就好了.
#為了方便拆下鐵網. 另外鎖了強力磁鐵上去, 直接做成磁吸的.
#原本有打算裝散熱風扇的, 後來就先觀察, 日後有需要再加裝.
#機櫃立柱鎖上去, 前方預留大約 7cm 的深度, 主要是要走 patch cable 跳線, 另外絞鍊也會佔去一些深度.
#BESTA 櫃體比 19" 標準機櫃還寬些, 就找了兩個木塊剛好用來鎖左邊立柱.
#IKEA 這櫃體不是實木的, 是蜂巢板的設計, 立柱如果只是用螺絲鎖, 並不牢靠, 後來用螺絲及墊片補強了.
#LED 燈條是以前用剩的. 拿來裝是為了日後查線方便.
#加了一些米家智能家居設備進來, door sensor 偵測門啟閉, 同步啟動 LED 燈條.
#加了一個無線 button, 手動控制 LED 燈 on/off
#裝了一個溫濕度 sensor, 原本打算做散熱風扇自動過熱啟動的.
#裝了一個米家智能插座, 也是預留給散熱風扇用的.
#還買了一罐銀色噴漆, 將大部份黑色的零件都噴成 'UniFi 銀" 了.
#相片中的短跳線很多人問, 是 UniFi 原廠出的 10cm 短跳線. "UniFi Ethernet Patch Cable"
相片如下：
| 那些設備? |
UniFi Cloud Key Gen2 Plus
UniFi USW-XG-6POE 10G switch
UniFi USW-24-POE Gen2 Switch
UniFi UDM-PRO Router
Mikrotik RB1100Ahx4 Router
UniFi USG-3P Router
4FXO Voice Gateway
PDU
| 真的不難 |
有網友希望把製作的材料及過程寫下來分享, 其實做這個機櫃真的不難, 主要是材料的準備.
