[純手工打造] 家庭佈線分享！ [新增]自製cable bundle補充說明！！！

一直都想把十年的家好好的重新佈線，本想說弄一弄，會通就好，
但是完美主義作祟，就搞到一切弄到自己覺得滿意為止了....
分享一下過程～



當然先要來張機櫃示意圖...


目標：在通往地下室前後深度不及20cm的樓梯間轉角，設置弱電設備的集中處！


清理這個糟糕的弱電箱。


料件買齊，準備動工！


佈線
只買一箱線，剪完每段長度後，線就會非常Q的亂捲起來，不方便整線進管，
所以建議一次買四箱來直接佈線！XD


將近十年的房子，當初就沒規劃好弱電的線路，因此就將原本電話線路抽掉，全部換為網路線。
我在四分線管內拉了四條CAT.6的線，這應該是極限了，而且每條至少都十幾二十米以上。
只要沒扁管、太大的彎角還是管內嚴重阻塞，應該都拉得通。
不過建議新建築還是放六分管比較妥當，因為至少塞得下6~8條CAT.6，
如果需要更大管就直上1"吧！


拉線完成。


整線當然要用到cable bundle這種好東西，
但對於我只有快20條線而已，一組要一千多塊而且可能只用幾次非常的不划算。
所以就出現了土砲版的cable bundle...


這是cable bundle的原型，
選擇用吸管來做是因為這樣就可以依據線的數量，來讓cable bundle自然成一個型，
這樣比較好決定之後cable bundle真正的樣子，
當然要把它變成偏扁的樣式也是可以的。


想了很多東西，才想到這個既容易取得又便宜的材料來製成這個土砲cable bundle


實際測試土製cable bundle操作起來非常的順手，
整完線就出現了一條藍色小蛇了，
雖然我只有近二十條線，不過用cable bundle整起來還是比較精美～


接著就是各個點位的JACK施工。


再來就是處理棘手的弱電箱部份了…


經過自製的cable bundle理完線後，接著開始JACK的製作。


剝線


將線色依T568A/B放入溝槽，
雖然這JACK的單價不低，但是我覺得很值得。
除了相信它的品質之外，在施做上真的是非常簡單無腦，
說它無腦是因為：只要按照步驟做，
壓合時不必去擔心線會鬆脫或是接合不良的問題，
而且它把整個線都扣住，不用擔心整線時拉扯或彎曲線路時造成鬆脫接觸不良之類的問題。


然後將多餘的線頭剪掉。


依據個人喜好將JACK的顏色做排列。


JACK製作完成。


當然我也仿製了扭扭樂的旋轉標籤，因為我覺得這個設計也是太棒了！



材料是用珠光標籤紙列印號碼，配上標籤保護膠膜，
然後在利用透明熱縮套管來達成扭扭樂的旋轉標籤效果。
買不到標籤膠膜可以用透明卡點西德紙代替，只是會比較厚一點
透明熱縮套管用透明吸管代替也行。


凌亂？！


上架！


組合！


歸位！


接著請出PATCH CORD開始要來連接各點位的線路了


經過了一番折騰，終於把線整出有點樣子了。


打開蓋板裡面就是一堆雜亂的線。


後方也是藏了不少。


DIY的蓋板：
花個50元切一片壓克力板，鎖上強力磁鐵就完成了。


微微地透明感～
但是我覺得黑色透明有點太黑，茶色或透明灰應該也不錯。


終於把這極限空間滿滿的運用。

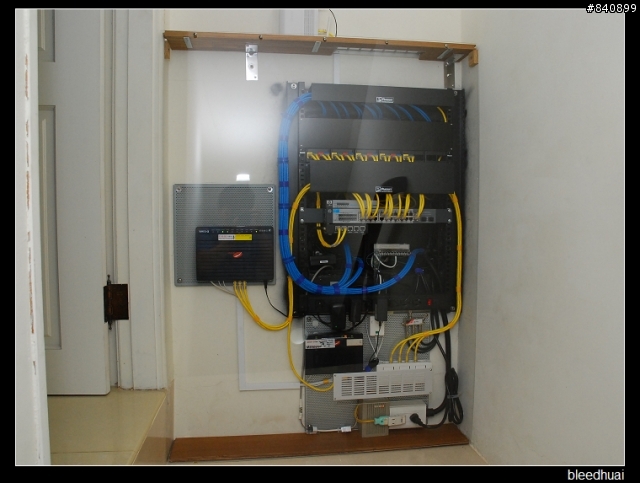

來張整體照。


最後蓋上壓克力。
不過我覺得當初應該切灰色透明的壓克力板比較有朦朧美～


上下有幫助散熱的風口，
必要時還可以裝個風扇加強對流。

最後就是FTTH何時才輪到我家呀～～～
感謝收看。




竹北附近想要佈線的板友我也可以分享一些心得，幫一些小忙～
歡迎大家一起研究討論吧～







順便來補充一下我的自製cable bundle好了




那時候靈機一動想到可以隨時開盒又可以固定線材功能的東西不就是線槽嗎！！！！！
所以我就把線槽切到合適大小，在用缺氧膠黏起來，一支15元就搞定了自製cable bundle!


使用方法就是把他一層一層打開，然後線一層一層蓋進去，然後就可以順線了！


線塞進去蓋起來就搞定！開始邊順線邊綁魔鬼沾！


側視圖


不過製作時關鍵在，每一層黏合的平整度，因為到時候好不好開合每層的線槽就看黏合的好壞了。

線的數量就看有多少就黏多少，形狀也可以隨個人喜好變換，不過道最後還是會收成圓形的一綑啦
