ZOTAC MAGNUS ONE。

效能跟空間在電腦主機上,向來都是天平的兩端,除了高效能所帶來的熱度需要空間散熱外,包括顯示卡、記憶體、電源供應器等各項零組件,也是體積越大、效能越好,看來小主機的玩家除了高度客製化外,就只能有折衷的中低階效能選擇?這次陳拔要來開箱的 ZOTAC MAGNUS ONE,就是透過重新安排各項組件的安裝位置,在 8.3 公升的小型空間內,容納最高 RTX 3070 等級顯示卡的電競主機。先前陳拔對 ZOTAC 開箱介紹的產品,多半是 NVIDIA 系的 RTX 30 系列顯示卡,其實 ZOTAC 在小型主機領域也推出了相當多產品,這次推出的 ZOTAC MAGNUS ONE,則是針對小型主機的愛好者,提供中高階電競主機性能的產品。

ZOTAC MAGNUS ONE 開箱、配件與外觀設計


ZOTAC MAGNUS ONE 迷你電競主機開箱 在小機體內求取效能平衡點

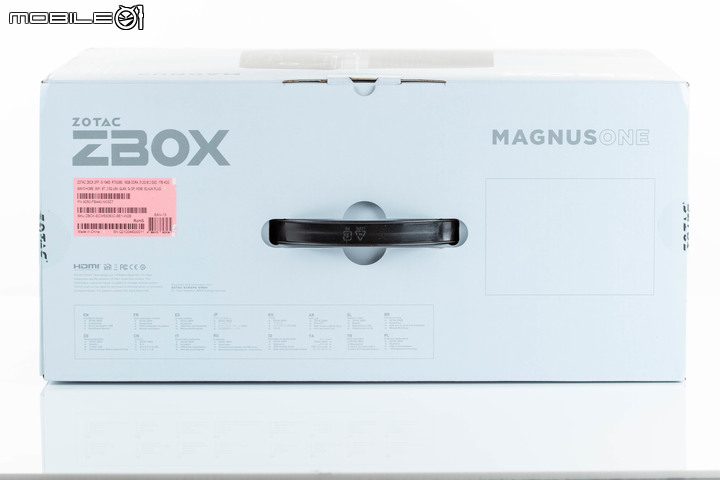

ZOTAC MAGNUS ONE 的盒裝正面,採用類似筆記型電腦的提箱設計,另外在右上角還有獲得今年紅點設計獎的標示。

ZOTAC MAGNUS ONE 迷你電競主機開箱 在小機體內求取效能平衡點
ZOTAC MAGNUS ONE 的盒裝上方,標示了了機身款式,陳拔這次借到的是採用 RTX 3060 顯示卡以及 Intel Core i5-10400 處理器的 ECM53060C 型號。

ZOTAC MAGNUS ONE 迷你電競主機開箱 在小機體內求取效能平衡點

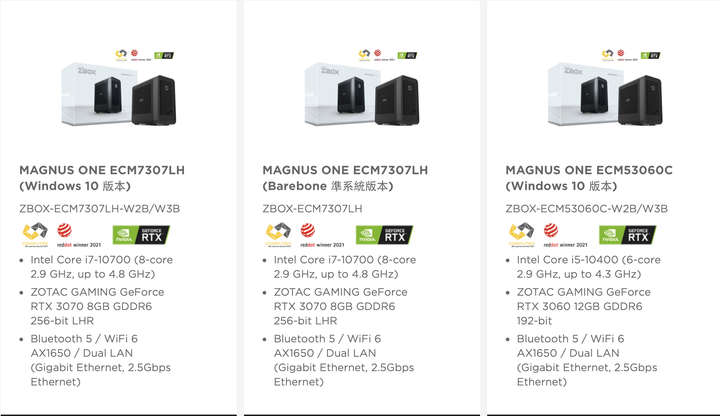

ZOTAC 最高提供 Intel Core i7-10700 處理器搭配 RTX 3070 LHR 顯示卡的版本(最左側),陳拔這次測試的則是最右側的型號,另外也有未含作業系統的 BareBone 準系統版本。

ZOTAC MAGNUS ONE 迷你電競主機開箱 在小機體內求取效能平衡點

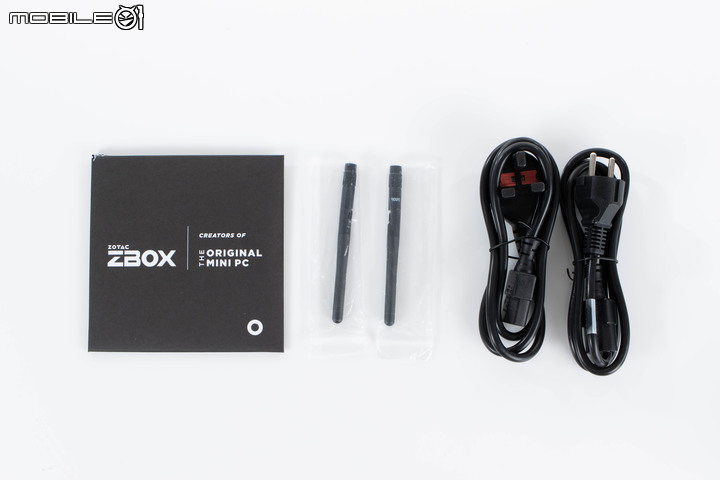

盒裝配件內容:包括多國語言手冊、WiFi 天線、電源線(因為是測試機所以電源線非台灣版本)。其實應該還有一個內含驅動程式的 USB 隨身碟,不過同樣因為是測試機的緣故,所以就沒有了。

ZOTAC MAGNUS ONE 迷你電競主機開箱 在小機體內求取效能平衡點

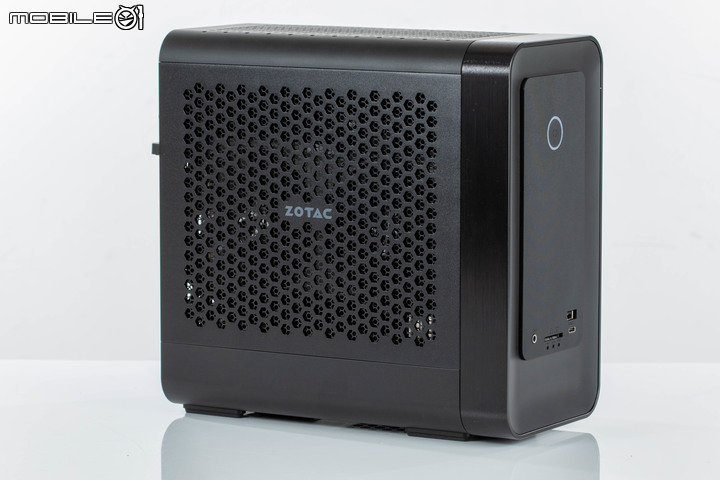

直接來看 ZOTAC MAGNUS ONE 的外觀,主要採用金屬材質作為機身材料,並且在側面、上方、後方都具有大面積的沖孔散熱設計。

ZOTAC MAGNUS ONE 迷你電競主機開箱 在小機體內求取效能平衡點

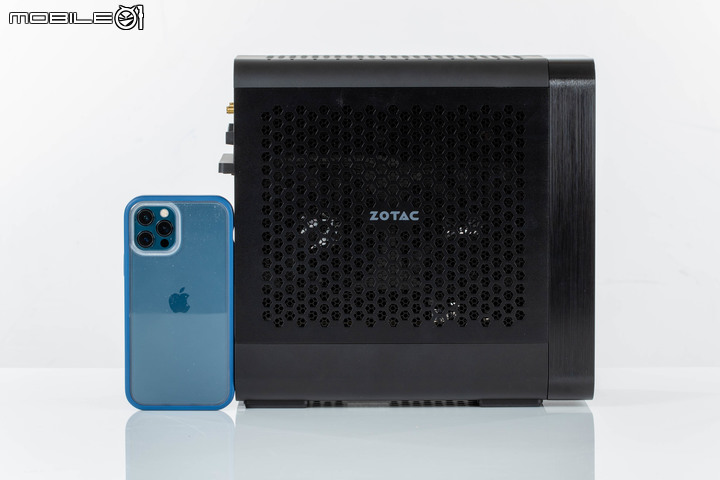

官方的機身尺吋:265.5mm x 126mm x 249mm,陳拔實際跟自己的 iPhone 12 Pro 來比一下大小,ZOTAC MAGNUS ONE 真的很小一台。

ZOTAC MAGNUS ONE 迷你電競主機開箱 在小機體內求取效能平衡點

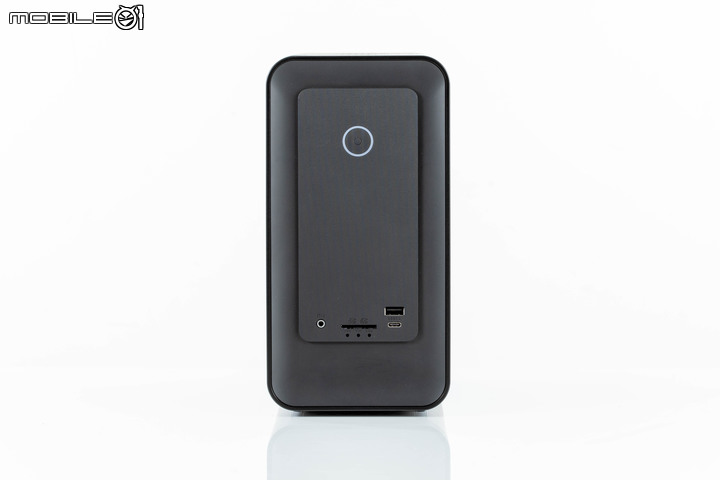

ZOTAC MAGNUS ONE 的正面,透過稍微內凹的設計做出具有層次的視覺感,中央上方為圓形的電源按鍵,並且具有環形的 LED 指示燈。下方則是正面 IO,提供包括 3.5mm 耳機/麥克風孔、SDXC 讀卡機、 USB 3.0 Type-A 連接埠、USB 3.0 Type-C 連接埠。另外在 SD 讀卡機下方則是電源、WiFi 以及硬碟運作 LED 指示燈。

ZOTAC MAGNUS ONE 迷你電競主機開箱 在小機體內求取效能平衡點

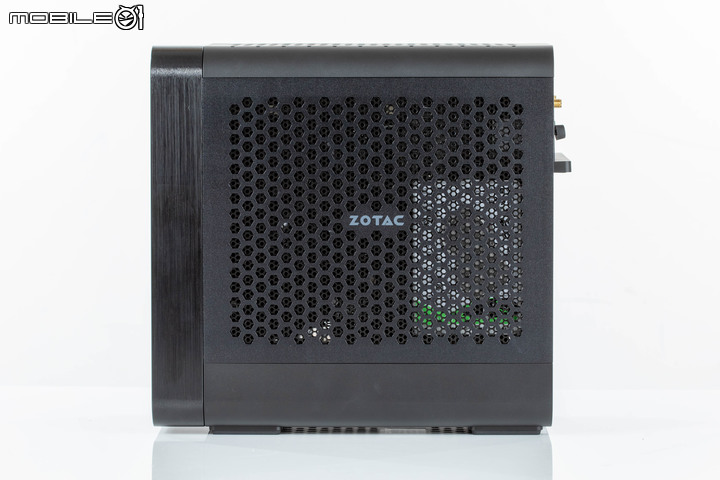

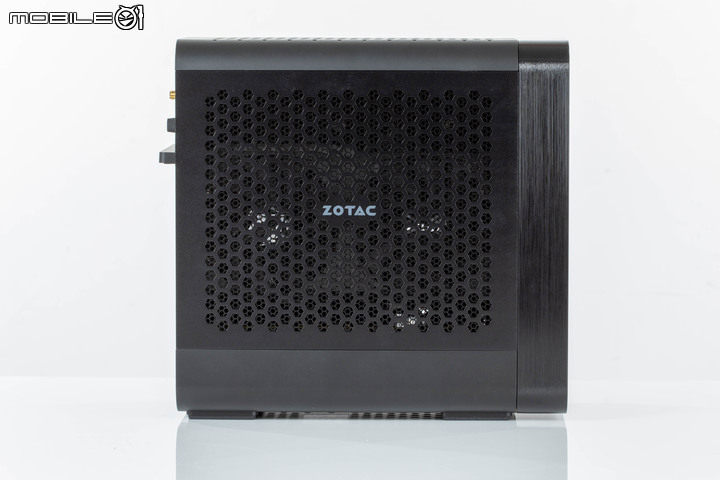

ZOTAC MAGNUS ONE 的側面,幾乎整個側板被散熱用的沖孔所佔滿,如果有密集恐懼症的人......。

ZOTAC MAGNUS ONE 迷你電競主機開箱 在小機體內求取效能平衡點

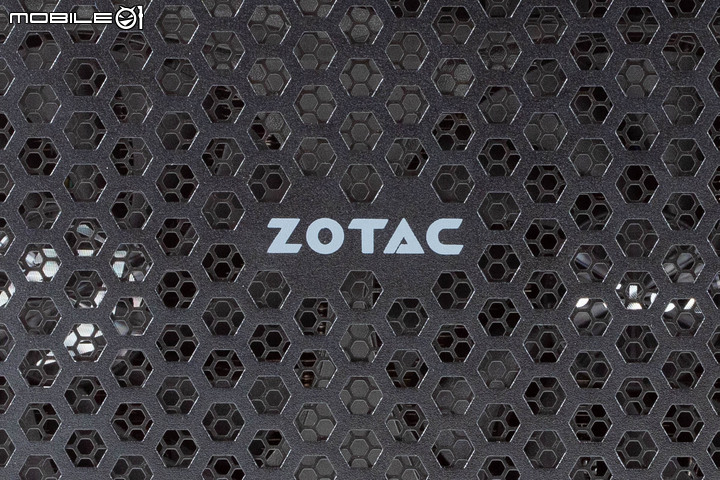

靠近看沖孔設計,可以發現其實是以兩層結構組成。

ZOTAC MAGNUS ONE 迷你電競主機開箱 在小機體內求取效能平衡點
另一側面也是採用同樣的設計,另外可以看到機身前端側邊部分則是採用金屬髮絲紋的處理。

ZOTAC MAGNUS ONE 迷你電競主機開箱 在小機體內求取效能平衡點
ZOTAC MAGNUS ONE 的背後佈局,由上至下分別為 WiFi 天線接點、機殼手轉螺絲、主機板 IO(左)、顯示卡 IO(右)、電源線插孔以及電源供應器散熱風扇。

ZOTAC MAGNUS ONE 迷你電競主機開箱 在小機體內求取效能平衡點

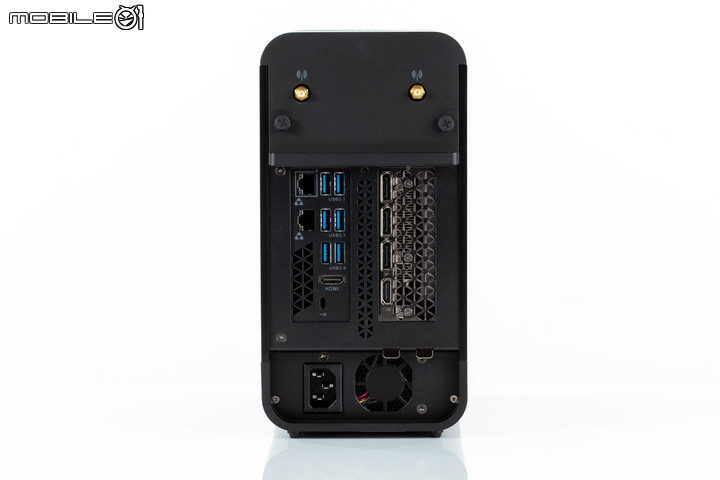

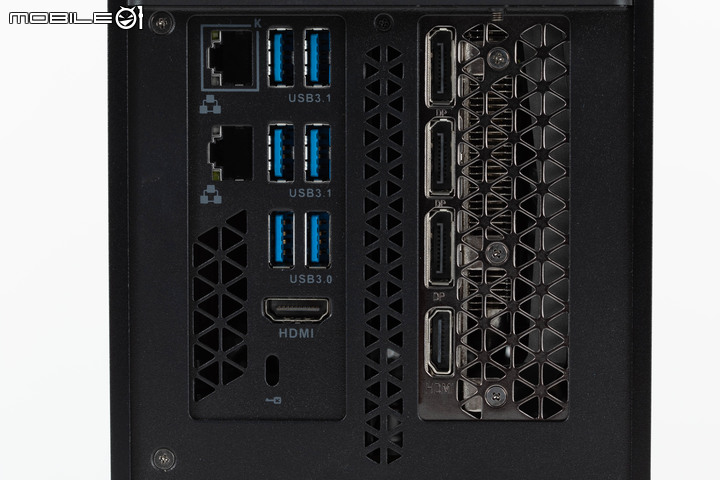

ZOTAC MAGNUS ONE 機身背面的 IO 佈局,左方的主機板提供兩組 2.5 GbE 有線網路連接埠、四組 USB 3.1 Type-A 連接埠、兩組 USB 3.0 Type-A 連接埠、一組 HDMI 1.4 連接埠。右方的顯示卡則是提供三組 DisplayPort 1.4a 連接埠以及一組 HDMI 2.1 連接埠。另外可以看到中央還有三角形設計的散熱格柵。

ZOTAC MAGNUS ONE 迷你電競主機開箱 在小機體內求取效能平衡點

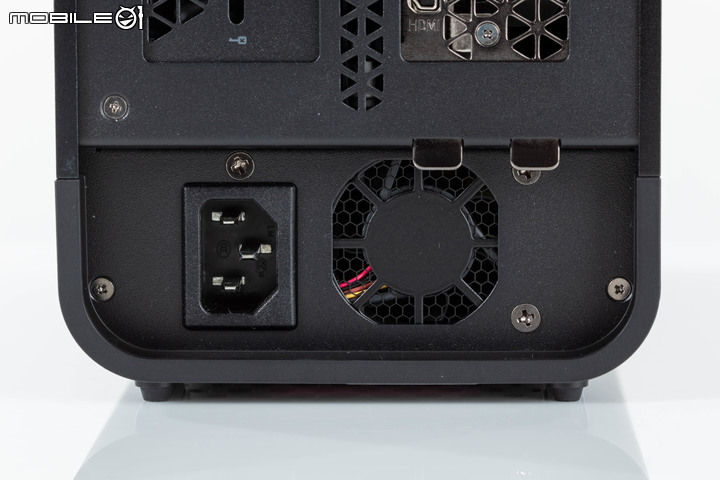

ZOTAC MAGNUS ONE 機身背面最下方的電源供應器安裝位置。右上角的兩個金屬擋板則是顯示卡固定插銷。

ZOTAC MAGNUS ONE 迷你電競主機開箱 在小機體內求取效能平衡點

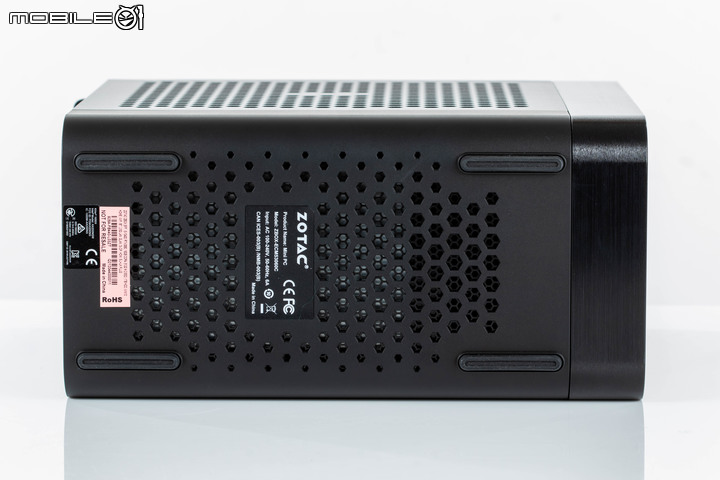

ZOTAC MAGNUS ONE 機身底部,一樣具有大面積的沖孔設計,四個角落則是有橡膠緩衝墊。

ZOTAC MAGNUS ONE 迷你電競主機開箱 在小機體內求取效能平衡點
橡膠緩衝墊採用長條形設計,高度約為 3mm 左右。

ZOTAC MAGNUS ONE 迷你電競主機開箱 在小機體內求取效能平衡點

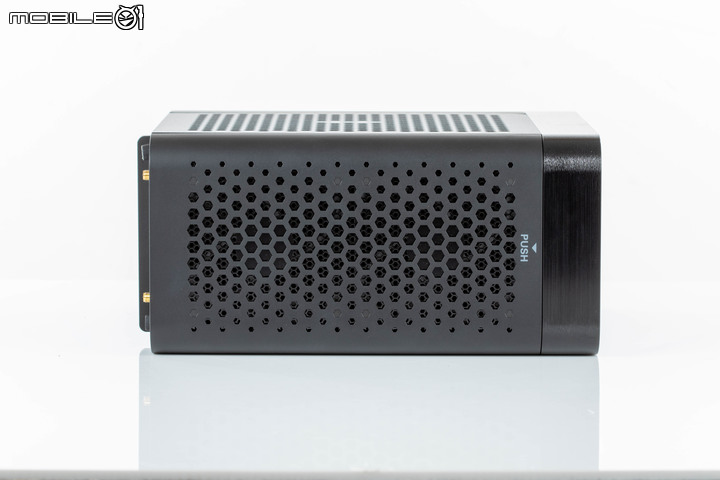

ZOTAC MAGNUS ONE 的上方設計,跟底部與側邊採用同樣設計,另外在接近機身前端有開啟的方向提示。

ZOTAC MAGNUS ONE 內部配置


ZOTAC MAGNUS ONE 的主機板並非採用一般的 Mini-ITX 規格,而是採用客製化主機板佈局,來達到空間配置最佳化的效果,並且提供方便的升級彈性。

ZOTAC MAGNUS ONE 迷你電競主機開箱 在小機體內求取效能平衡點

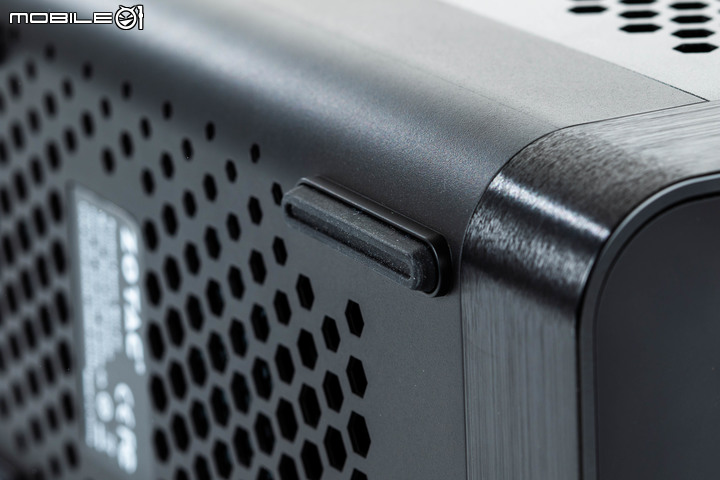

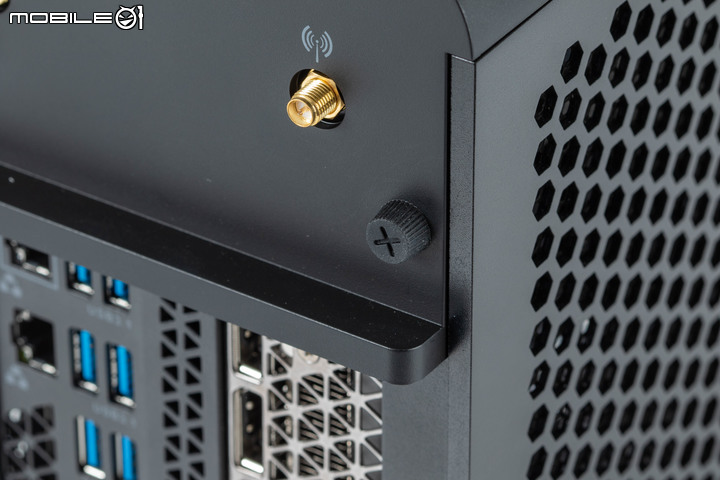

要拆開 ZOTAC MAGNUS ONE 前,需要先鬆開機身後方的兩顆橡膠手轉螺絲。

ZOTAC MAGNUS ONE 迷你電競主機開箱 在小機體內求取效能平衡點

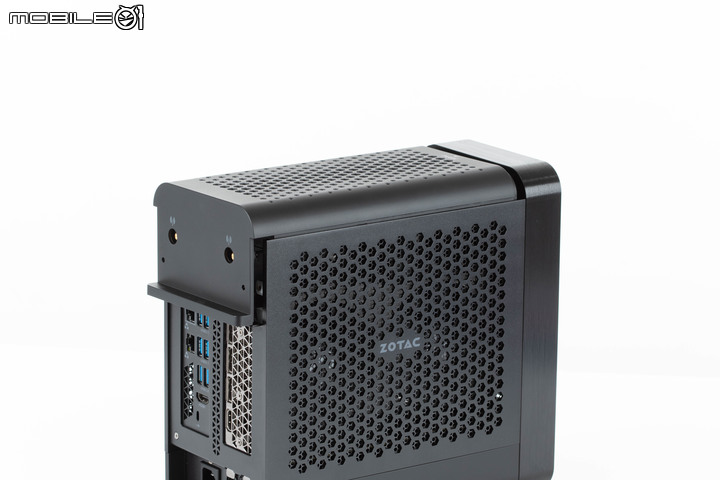

接著就可向後推開整個機身上蓋。

ZOTAC MAGNUS ONE 迷你電競主機開箱 在小機體內求取效能平衡點

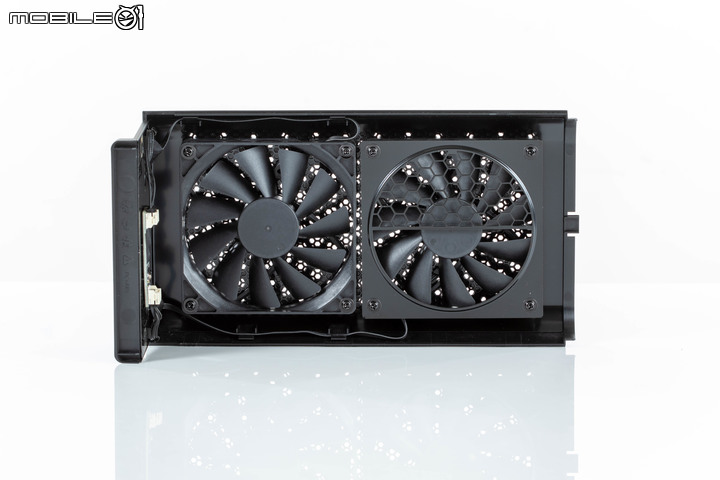

機身上蓋內側具有兩具散熱風扇,採用向上排風的方式設置。

ZOTAC MAGNUS ONE 迷你電競主機開箱 在小機體內求取效能平衡點

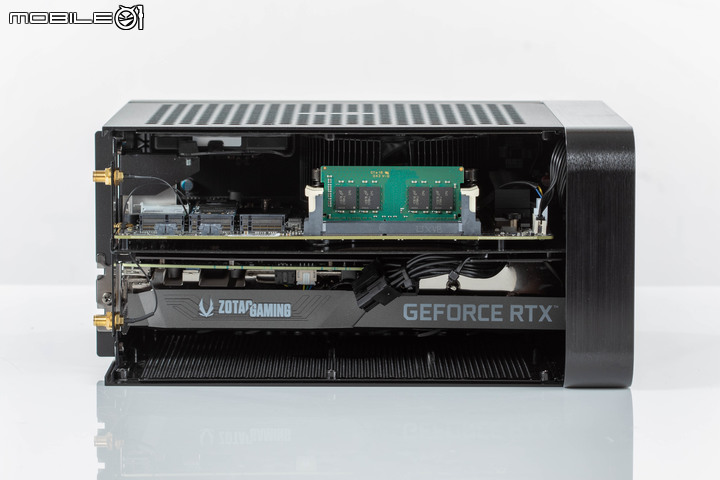

ZOTAC MAGNUS ONE 內部採用分隔兩側的佈局,上方(右側)部分為主機板、處理器、硬碟機的安裝位置,下方(左側)則是顯示卡的安裝位置,看到這裡怎麼有種跟 Intel 上一代 NUC Ghost Canyon 差不多的感覺。

ZOTAC MAGNUS ONE 迷你電競主機開箱 在小機體內求取效能平衡點

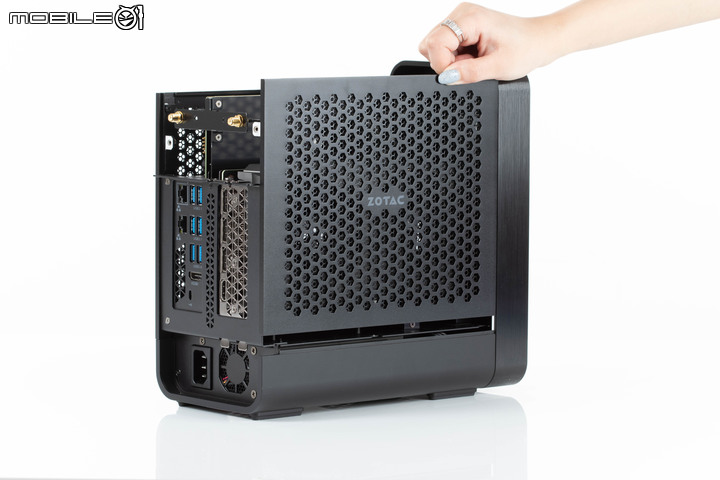

移除機身上蓋後,就可向上抽出機身側板。

ZOTAC MAGNUS ONE 迷你電競主機開箱 在小機體內求取效能平衡點

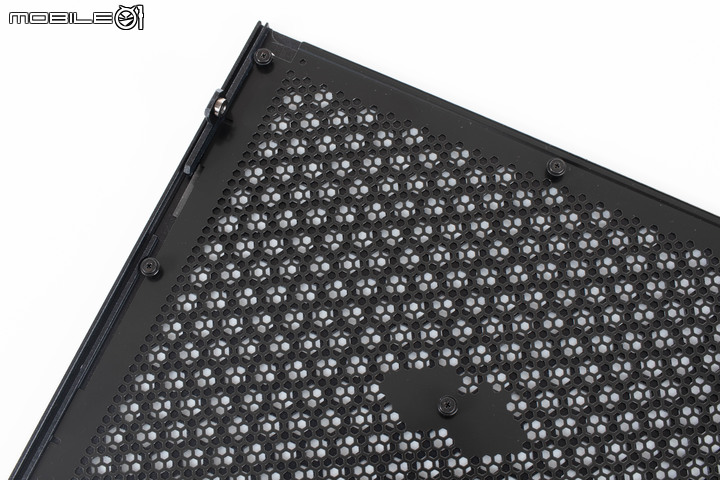

側板採用兩層的設計,卸除周圍螺絲後可拆下清潔。

ZOTAC MAGNUS ONE 迷你電競主機開箱 在小機體內求取效能平衡點

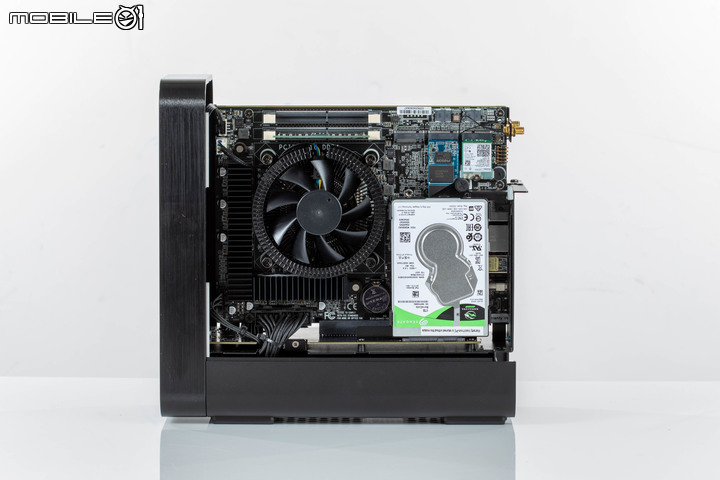

主機板側的佈局,可以看到 ZOTAC MAGNUS ONE 在處理器部分採用空冷設計,記憶體插槽設置在處理器上方,右側則是 SATA HDD、M.2 SSD、M.2 WiF 網卡的安裝位置。

ZOTAC MAGNUS ONE 迷你電競主機開箱 在小機體內求取效能平衡點

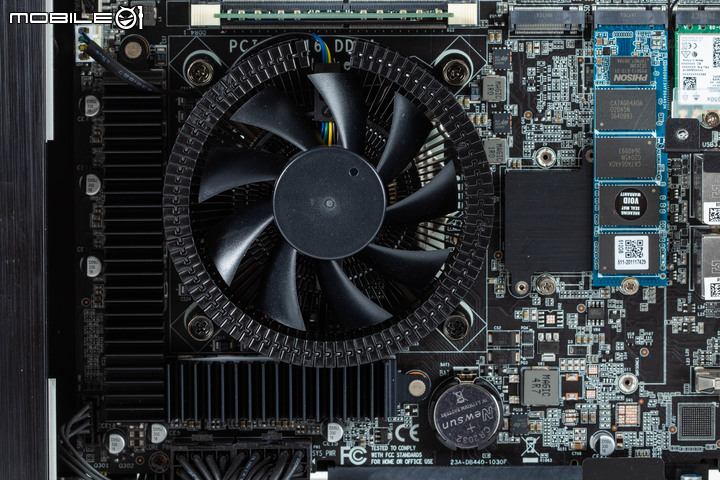

ZOTAC MAGNUS ONE 的處理器散熱設計,採用圓形的空冷散熱器搭配散熱片,並且可卸除讓使用者更換處理器。

ZOTAC MAGNUS ONE 迷你電競主機開箱 在小機體內求取效能平衡點

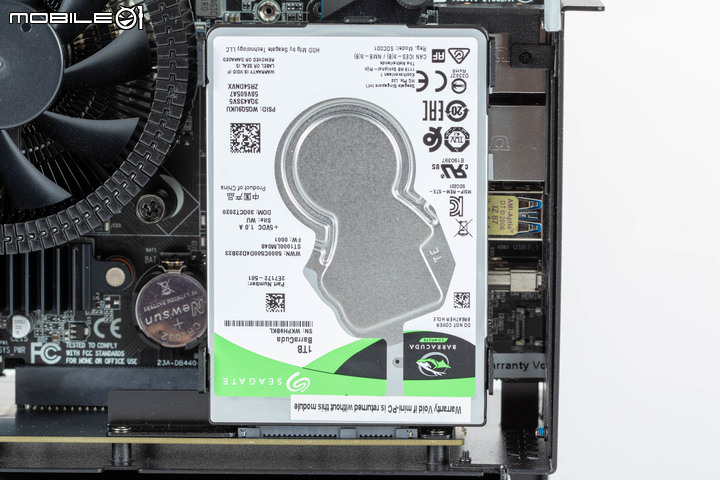

最靠近機身外側則是 2.5 吋 SATA 硬碟機的安裝位置,出廠時先預裝了 Seagate Barracuda ST1000LM048 硬碟機,為 5400 轉、128 MB 快取、1TB 容量規格。

ZOTAC MAGNUS ONE 迷你電競主機開箱 在小機體內求取效能平衡點

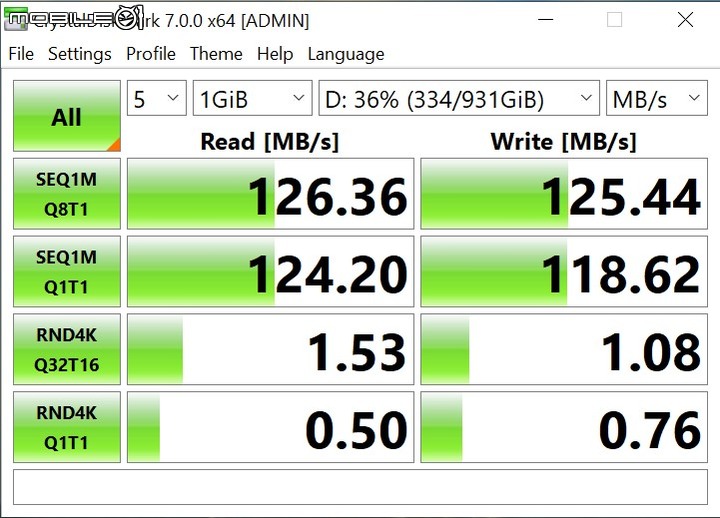

快速用 Crystal DiskMark 測一下效能,得到讀寫均在 125 MB/s 左右的水準,看來更換成 SATA SSD 是勢在必行。

ZOTAC MAGNUS ONE 迷你電競主機開箱 在小機體內求取效能平衡點

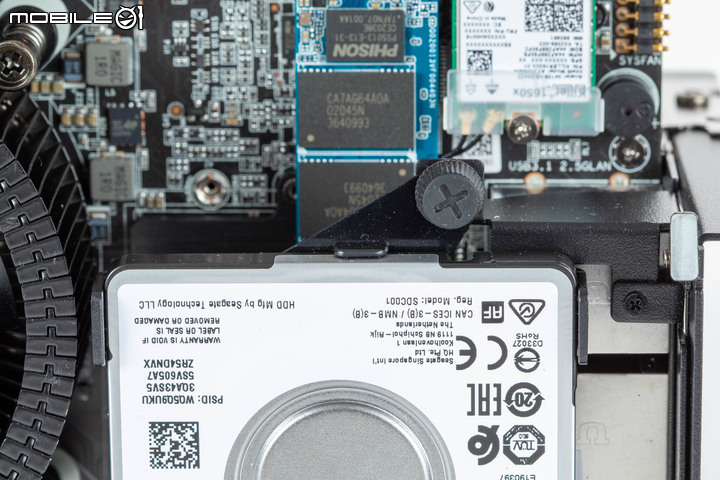

鬆開上方手轉螺絲後,就能夠卸除 2.5 吋硬碟架,方便讓使用者更換成 SATA SSD。

ZOTAC MAGNUS ONE 迷你電競主機開箱 在小機體內求取效能平衡點

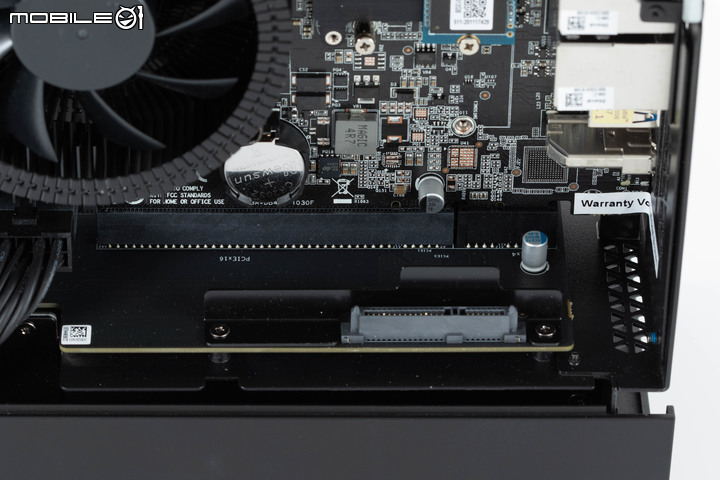

SATA SSD 插槽,採用設置在機身底部的轉接卡上,並非直接設置在主機板上。

ZOTAC MAGNUS ONE 迷你電競主機開箱 在小機體內求取效能平衡點

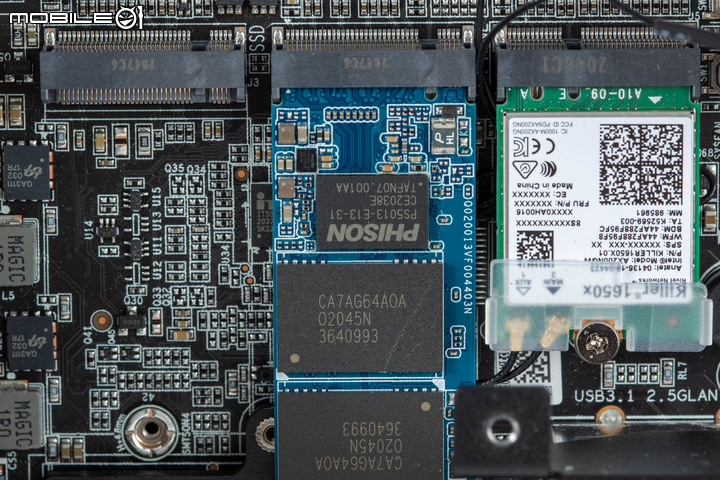

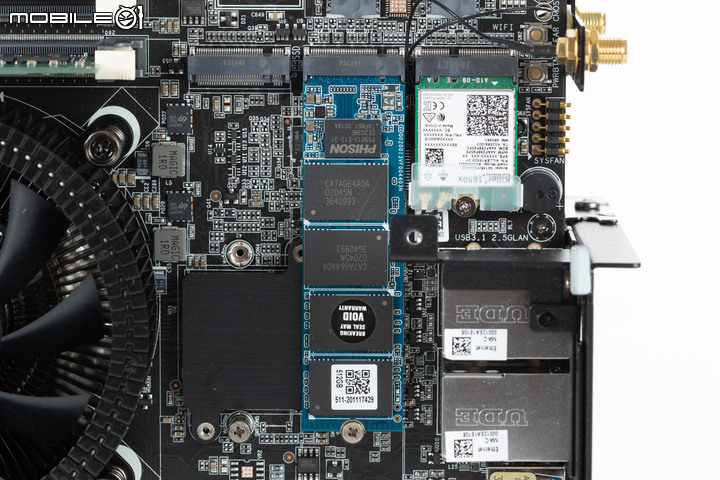

在 SATA 硬碟後方則是 PCIe M.2 插槽,ZOTAC MAGNUS ONE 提供了三組 M.2 插槽,最右方靠近機身後方為無線網卡安裝位置,左側兩組則是提供 M.2 SSD 安裝,兩組插槽都提供 PCIe x4 頻寬,規格則是採用 PCIe Gen 3。

不過這兩組 M.2 插槽還是有所不同,右側提供最長 2280 規格的模組安裝,並且支援 SATA M.2 SSD,而中央插槽則是支援最長 22110 規格模組安裝,不支援 SATA M.2 SSD,但支援 Intel Optane SSD。

ZOTAC MAGNUS ONE 迷你電競主機開箱 在小機體內求取效能平衡點

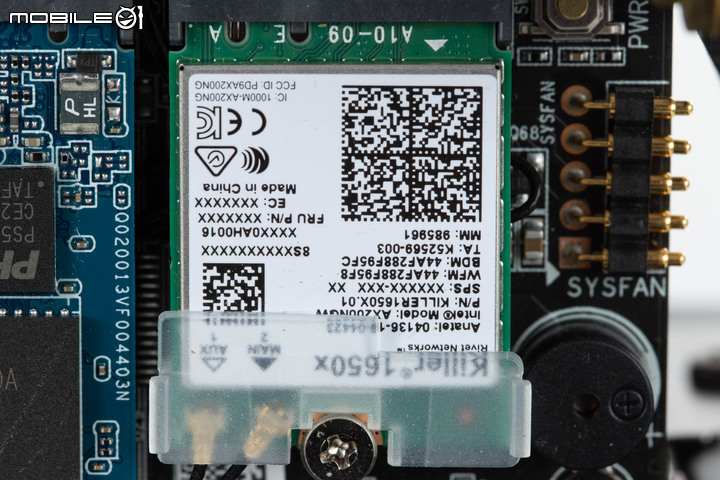

無線網卡採用 Killer 1650x,提供 WiFi 6 以及藍牙 5.0 連接。

ZOTAC MAGNUS ONE 迷你電競主機開箱 在小機體內求取效能平衡點
ZOTAC MAGNUS ONE 出廠預裝的 SSD 採用 Dramless 的設計,看配置應該是 CUBEX 速柏的產品,控制器採用群聯的 5013-E13-31,最高提供讀取 2500 MB/s、寫入 2100 MB/s 性能。顆粒則為長江存儲的 64 層 3D TLC,單顆容量為 128 GB。

ZOTAC MAGNUS ONE 迷你電競主機開箱 在小機體內求取效能平衡點

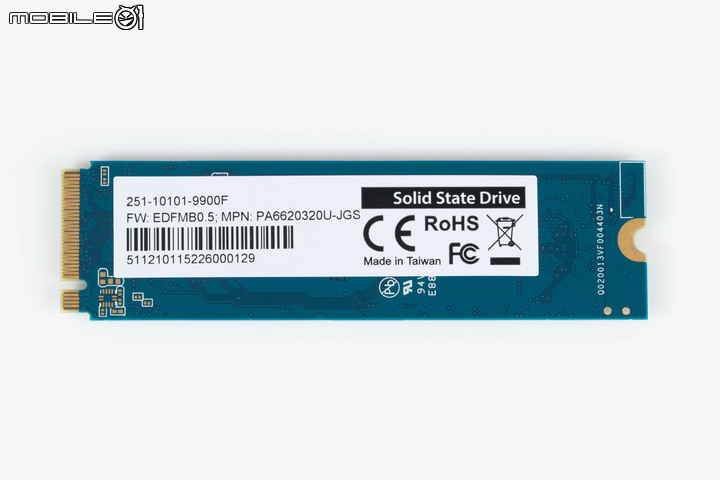

SSD 採用單面配置的設計。

ZOTAC MAGNUS ONE 迷你電競主機開箱 在小機體內求取效能平衡點

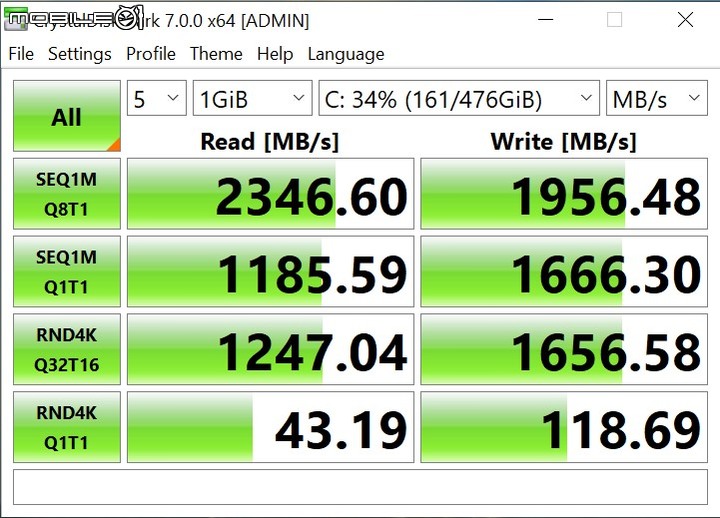

同樣也用 Crystal DiskMark 測試效能,跟 群聯 5013-E13-31 控制器的官方性能落差並不算大。


ZOTAC MAGNUS ONE 迷你電競主機開箱 在小機體內求取效能平衡點

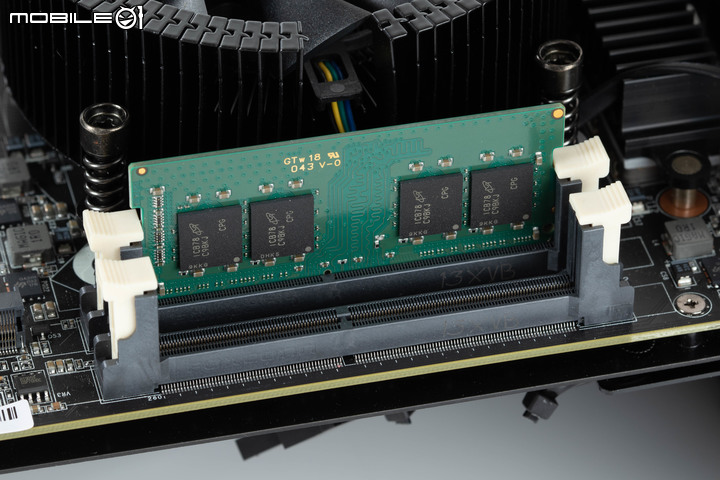

記憶體插槽部分則是設置在處理器上方,提供兩組 SO-DIMM 規格插槽,支援 DDR4 記憶體,出廠時已先預裝了一條 16GB 的模組,不過規格書上面表示這台 ECM53060C 僅支援 DDR4-2666 規格。

ZOTAC MAGNUS ONE 迷你電競主機開箱 在小機體內求取效能平衡點

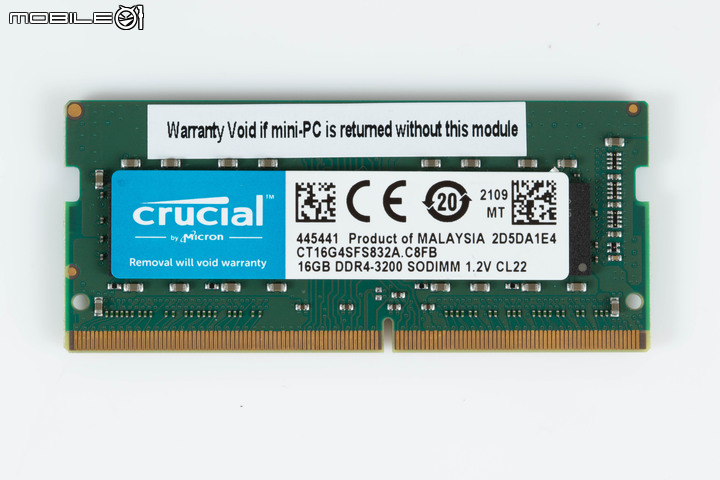

但原廠安裝的記憶體模組為美光 Crucial DDR4-3200 16GB 的產品,實際上會降頻到 DDR4-2666 規格運作。

ZOTAC MAGNUS ONE 迷你電競主機開箱 在小機體內求取效能平衡點

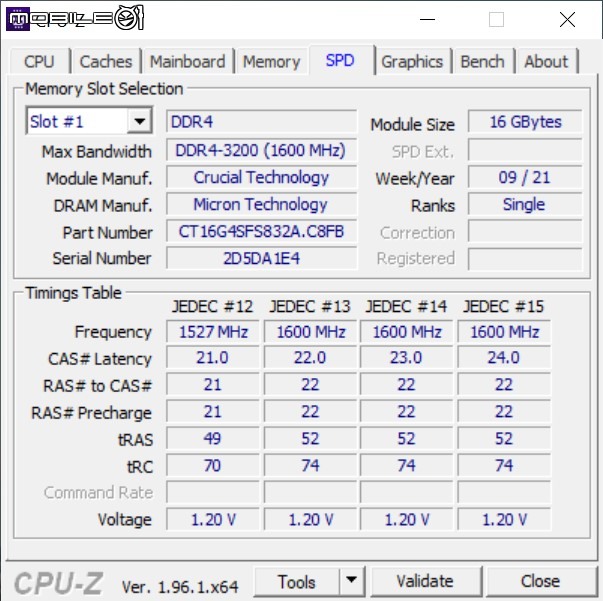

在 CPU-Z 的記憶體資訊顯示。

ZOTAC MAGNUS ONE 迷你電競主機開箱 在小機體內求取效能平衡點

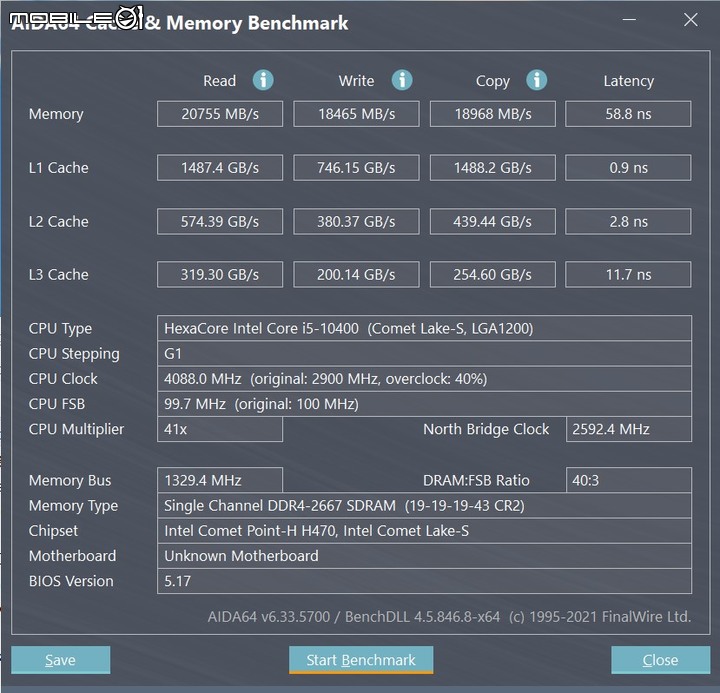

在 AIDA64 中的記憶體效能表現,可以看到記憶體實際運作時的時脈為 2667MHz。

ZOTAC MAGNUS ONE 迷你電競主機開箱 在小機體內求取效能平衡點

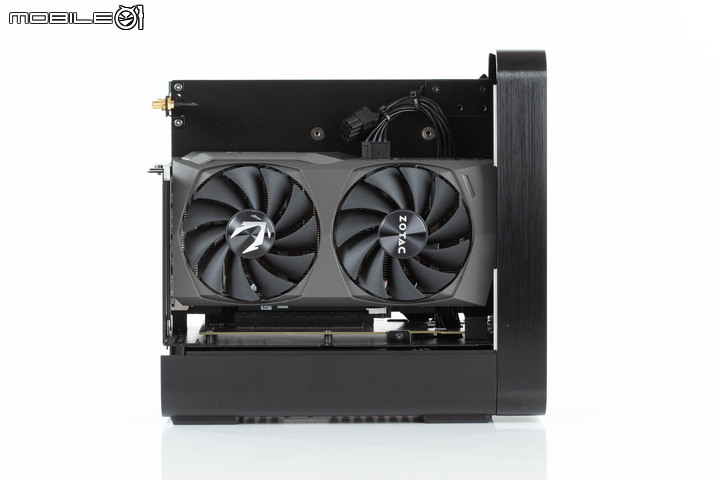

機身的另一側則是顯示卡的安裝位置,這台 ECM53060C 型號安裝的是 RTX 3060 顯示卡。

ZOTAC MAGNUS ONE 迷你電競主機開箱 在小機體內求取效能平衡點

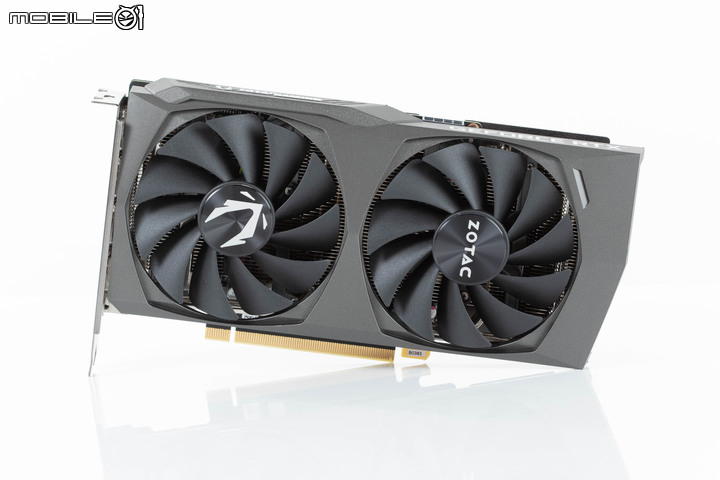

所安裝的顯示卡為 ZOTAC GAMING GeForce RTX 3060 Twin Edge,為無超頻的版本,卡身長度為 224.1mm。

ZOTAC MAGNUS ONE 迷你電競主機開箱 在小機體內求取效能平衡點

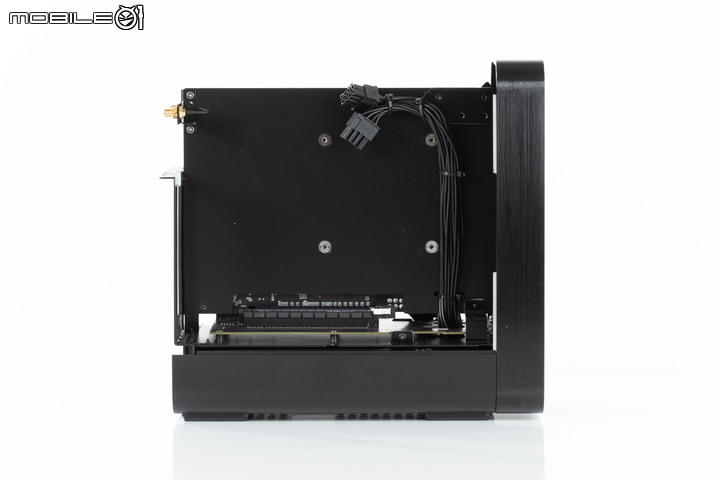

ZOTAC MAGNUS ONE 卸除顯示卡後的安裝空間,提供兩組 8 Pin PCIe 電源供應,ZOTAC 官方文件表示 ZOTAC MAGNUS ONE 最長可安裝 230mm、2 Slot 卡高的顯示卡,顯示卡供電上限則為 220W,官方支援的 ZOTAC GAMING GeForce RTX 3070 Twin Edge OC LHR 應該就是最大可安裝的款式了。

ZOTAC MAGNUS ONE 迷你電競主機開箱 在小機體內求取效能平衡點

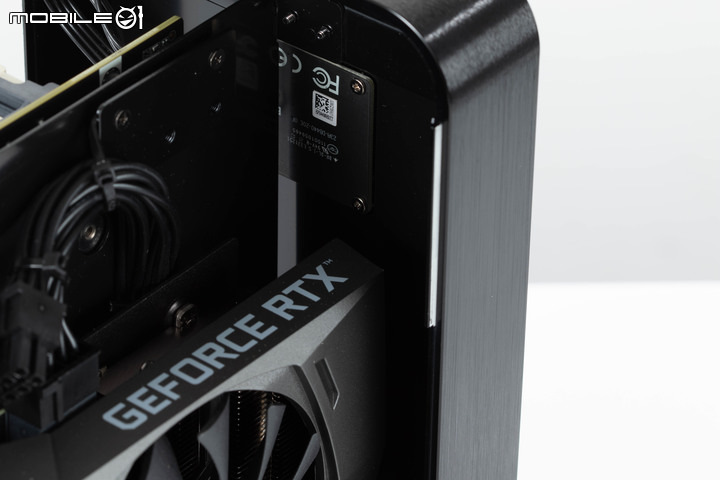

ZOTAC MAGNUS ONE 安裝 ZOTAC GAMING GeForce RTX 3060 Twin Edge 後,前端所剩餘的空間。

ZOTAC MAGNUS ONE 迷你電競主機開箱 在小機體內求取效能平衡點
電源供應器則是採用全漢 FSP 的 FSP500-30AS,是為 NUC 或是小型主機所設計的電源供應器,具有 80 PLUS 白金電源效率以及高輸出時低噪音的特性。

ZOTAC MAGNUS ONE 效能實測


這次陳拔借來的 ZOTAC MAGNUS ONE 是屬於比較低階的 ECM53060C 款式,搭載 Core i5-10400 處理器、搭配 H470 晶片組以及 RTX 3060 顯示卡,以下是比較詳細的規格:

處理器:Intel Core i5-10400
主機板:ZOTAC 客製化 H470 主機板
顯示卡:ZOTAC GAMING GeForce RTX 3060 Twin Edge
記憶體:Micron DDR4-3200 16GB x1
系統 SSD:客製 PCIe Gen 3 SSD 512 GB
SATA 硬碟機:Seagate Barracuda ST1000LM048 1TB 5400 轉
電源供應器:全漢 FSP 500-30AS

接著透過 3DMark、PCMark 等軟體來看 ZOTAC MAGNUS ONE 的整體效能表現,首先是遊戲顯示效能的 3DMark 部分:

Time SPY
ZOTAC MAGNUS ONE 迷你電競主機開箱 在小機體內求取效能平衡點
Time SPY Extreme
ZOTAC MAGNUS ONE 迷你電競主機開箱 在小機體內求取效能平衡點
運用 DirectX 12 API 進行測試的 3DMark Time SPY 遊戲效能顯示結果,可以在戰地風雲 V 遊戲中,以 1440p 最高等級維持 80fps 以上的效能,大致上符合 RTX 3060 顯示卡的表現,不過跟陳拔測試過的 RTX 3060 超頻顯示卡的效能相比,ZOTAC GAMING GeForce RTX 3060 Twin Edge 的表現稍弱一點。

接著是一般工作、內容創作效能的 PCMark 測試部分,以下是測試結果:

PCMark 10
ZOTAC MAGNUS ONE 迷你電競主機開箱 在小機體內求取效能平衡點
PCMark 10 Extend
ZOTAC MAGNUS ONE 迷你電競主機開箱 在小機體內求取效能平衡點
可以看到 ZOTAC MAGNUS ONE 所搭載的 Intel Core i5-10400 處理器,在大部分工作負載狀況下,能夠維持 3.8 GHz 以上的時脈運作,所得到的實際效能表現也在中階處理器中算是不錯的表現。

而單就內容創作效能部分,陳拔則是以 UL Procyon 來看 ZOTAC MAGNUS ONE 在 Adobe Photoshop/Lightroom Classic 以及 Premiere Pro 中的效能表現,以下是測試結果:

UL Procyon Photo
ZOTAC MAGNUS ONE 迷你電競主機開箱 在小機體內求取效能平衡點
UL Procyon Video
ZOTAC MAGNUS ONE 迷你電競主機開箱 在小機體內求取效能平衡點
就是測試結果來看,ZOTAC MAGNUS ONE 在處理大量靜態照片時的效能,大致符合 Intel Core i5-10400 6 核心處理器搭配 16GB 記憶體的設定,比起最近陳拔測試的 AMD Ryzen 5 5600G APU 稍弱。但在影片剪輯效能部分,則是受到 RTX 3060 顯示卡加速的幫助,在這部分仍有一定的效能表現。

ZOTAC MAGNUS ONE 遊戲效能測試

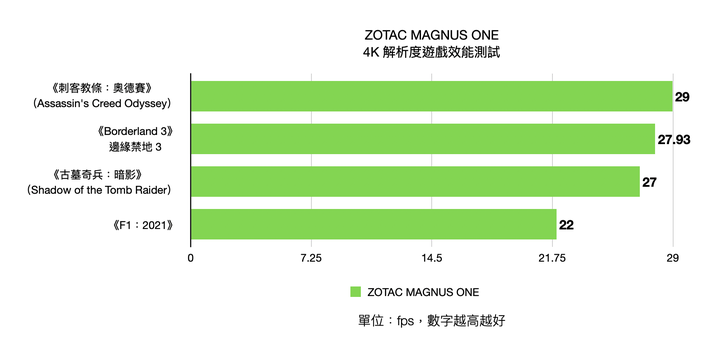

既然 ZOTAC 對 MAGNUS ONE 的定位在迷你的電競平台,所以在這部分陳拔也實際利用遊戲進行測試,這次陳拔利用 《刺客教條:奧德賽》(Assassin's Creed Odyssey)、《Borderland 3》邊緣禁地 3、《古墓奇兵:暗影》(Shadow of the Tomb Raider)、《F1:2021》等四款遊戲,在 4K 解析度下進行效能測試,結果如下:

ZOTAC MAGNUS ONE 迷你電競主機開箱 在小機體內求取效能平衡點
就遊戲效能表現來看,ZOTAC MAGNUS ONE 在 4K 解析度下能維持接近 30fps 的幀率表現,在 1440p 解析度下要順順玩遊戲應該不成問題,當然如果要更高一點的性能表現,就要換成 RTX 3060Ti 或是 RTX 3070 的顯示卡了。

ZOTAC MAGNUS ONE 噪音與表面溫度表現


很多人對小主機的印象就是在負載運作時溫度會提升的較快,風扇噪音也會很明顯。而陳拔也在進行 CPU-Z 進行處理器壓力測試以及 3DMark Time SPY Extreme 顯示卡壓力測試時,量測 ZOTAC MAGNUS ONE 外部的噪音以及表面溫度,所獲得的結果如下:

在利用 CPU-Z 進行處理器壓力測試的部分,處理器的最高溫度為 74℃,由於 Intel Core i5-10400 處理器的溫度不高,在壓力測試時並不會讓風扇轉速拉高太多。

ZOTAC MAGNUS ONE 迷你電競主機開箱 在小機體內求取效能平衡點

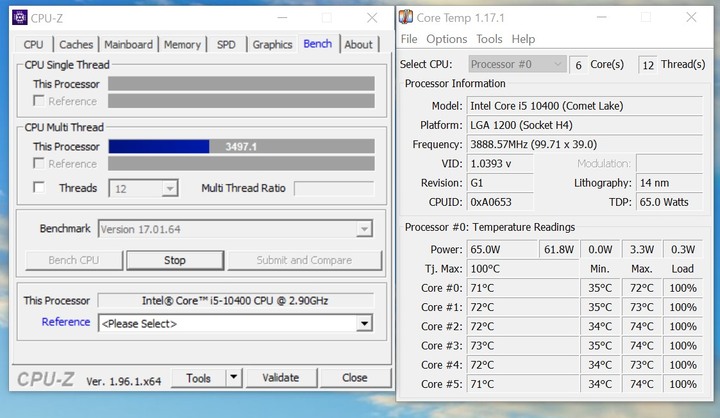

利用 CPU-Z 壓力測試的溫度結果。

這時以 FLIR 測溫儀與分貝計測量 ZOTAC MAGNUS ONE 的表面溫度與噪音,結果如下:

處理器風扇外側
ZOTAC MAGNUS ONE 迷你電競主機開箱 在小機體內求取效能平衡點
機身頂部
ZOTAC MAGNUS ONE 迷你電競主機開箱 在小機體內求取效能平衡點
機身後方
ZOTAC MAGNUS ONE 迷你電競主機開箱 在小機體內求取效能平衡點
ZOTAC MAGNUS ONE 迷你電競主機開箱 在小機體內求取效能平衡點

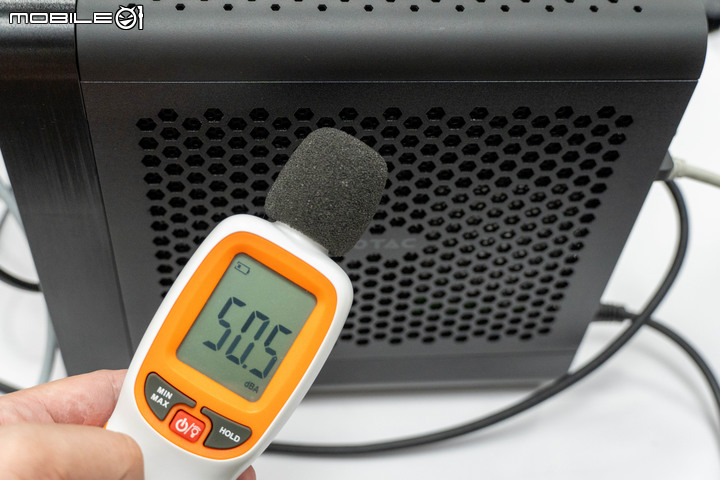

處理器側的噪音值,僅在 50 dBA 左右。

另外在利用 3DMark Time SPY Extreme 進行顯示卡壓力測試的部分,以下是測試結果:

ZOTAC MAGNUS ONE 迷你電競主機開箱 在小機體內求取效能平衡點

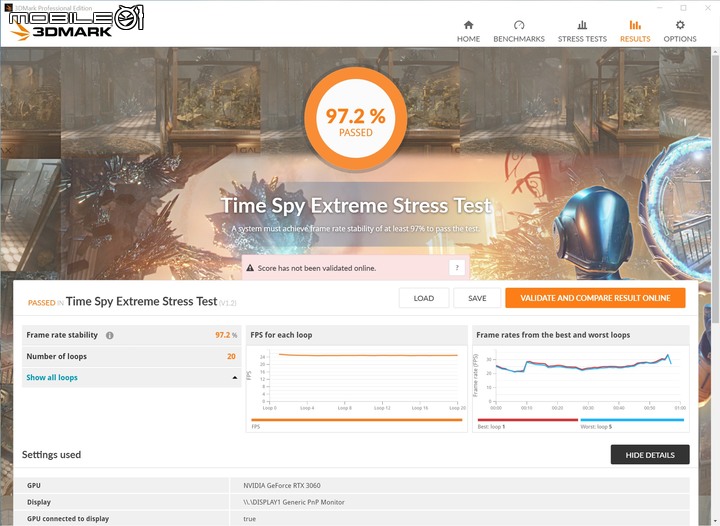

在 4K 解析度、DX12 的 3DMark Time SPY Extreme 連續測試 20 次的狀況下,ZOTAC MAGNUS ONE 能保持約平均 24.5 fps 的穩定運作性能。

這時以 FLIR 測溫儀與分貝計測量 ZOTAC MAGNUS ONE 的表面溫度與噪音,結果如下:

顯示卡外側
ZOTAC MAGNUS ONE 迷你電競主機開箱 在小機體內求取效能平衡點
機身頂部
ZOTAC MAGNUS ONE 迷你電競主機開箱 在小機體內求取效能平衡點
ZOTAC MAGNUS ONE 迷你電競主機開箱 在小機體內求取效能平衡點
顯示卡外側的音量也是維持在50 dBA 左右。

雖然 ZOTAC MAGNUS ONE 在負載運作時,機體表面溫度會上升到 50 ℃ 左右,但是透過表面大量的沖孔設計,能夠直接將內部熱氣排出,也讓內部風扇維持較低的轉速運作,所以實際上在工作時並不會有明顯的噪音產生,但就是要注意儘量別碰觸機體外殼就是了。

ZOTAC MAGNUS ONE 實測總結


ZOTAC MAGNUS ONE 迷你電競主機開箱 在小機體內求取效能平衡點

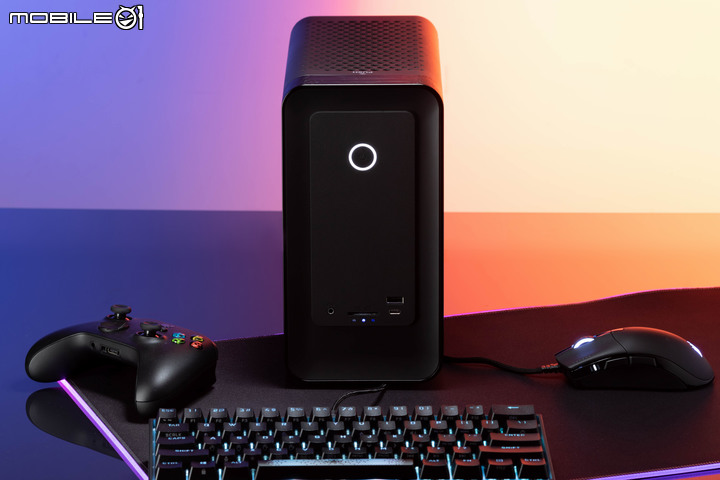

ZOTAC MAGNUS ONE。

就這次開箱測試的結果來看,ZOTAC MAGNUS ONE 算是在這類小主機中,設計上對使用者相對友善的款式,透過左右分艙的形式,隔開處理器與顯示卡兩個主要發熱源,並且透過大面積的沖孔外殼,直接將熱氣排出,雖然讓機體表面有較明顯的熱度,但確保了在負載運作時的穩定性,以及避免內部積熱讓風扇轉速拉高產生明顯噪音,以取捨來說算是相對好的做法。

另外 ZOTAC MAGNUS ONE 的優勢在自行升級的容易度上,包括 2.5 吋硬碟、SSD、記憶體、顯示卡等,都設置在使用者方便拆換的位置,或是提供手轉螺絲+硬碟架這種簡單拆卸方式,不用透過『重重險阻』就能更換。唯一可惜的就是受限於機體大小,在處理器散熱以及顯示卡長度上面有所限制,無法再更換成更高階的產品,不過這就是小型主機,總是要在散熱跟效能間有所取捨。
