這個光耦合有一組 DC+/DC- 外接電源，一個Vref 接點，一個Ch1 接點。
根據說明，DC+/DC-接外接電源的正、負極（24V），而Vref 呢，則是說，若要低電平（low level）控制，就接控制電源的正極，若要高電平控制，就接控制電源的負極。而ch1接點則視Vref的低電平及高電平控制，分別接負極及正極。
本來的構想是，外接24V電源在 DC+/DC-，以5V 變壓器做信號控制。可是我試時，只要24V外接電源接上 DC+/DC-，繼電器就作動了（跟NO接合），那要怎麼利用 5V 來做信號控制？？這就是我的疑問。
所以不知有沒有人可以告知，像這種的，要怎麼利用信號控制？
--------
非常感謝大家熱心的給予建議。
我還是放上圖片好了，這是從拍賣網站抓下來的，避免違反01的規定，我就不放上拍賣網址，儘量利用文字解說，若有不妥，請跟我說。

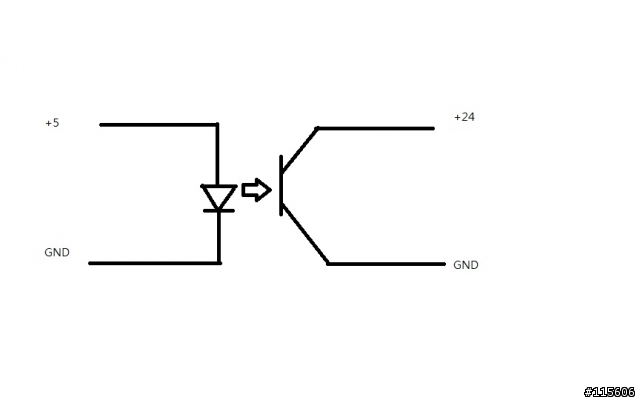

這光耦合繼電器的基本原理我是曉得，我主要問題點在於如何利用 5V 信號控制。根據商品說明是，可以利用"高電平 (high level)"或者"低電平(low level)"信號觸發，僅需3mA電流即可驅動。還說明，為了達到隔離的目的，應該把24V 的 DC+/DC- 電源與信號控制電源（即接 Vref 的電源）分開。可是，我在DC+/DC-接上24V的電源，繼電器就作動了，那如何利用所謂的"高電平"或"低電平"做信號控制？
我嚐試過以下的連接方法：
DC-與Vref共接地，24V電源啟動（24V電源正、負電分別接在DC+/DC-上） --> 繼電器接合
DC-與Vref共接地，5V正電在Ch1接點 --> 繼電器接合；關掉5V電源-->繼電器仍是接合狀態。
DC+/DC- 接24V電源，Vref 接 5V正電，Ch1 接 5V負電 --> 繼電器接合；關掉 5V 的電源 --> 繼電器仍是接合。
所以我的疑問是，是我的接線方法有誤，導致無法利用"5V信號"控制？又或者是，根本就是繼電器電路設計錯誤，無法利用5V信號來控制繼電器的開關？
