就用感動機的八百萬畫素自動對焦相機鏡頭來解說好了
這顆是壞掉的...相機開不起來了

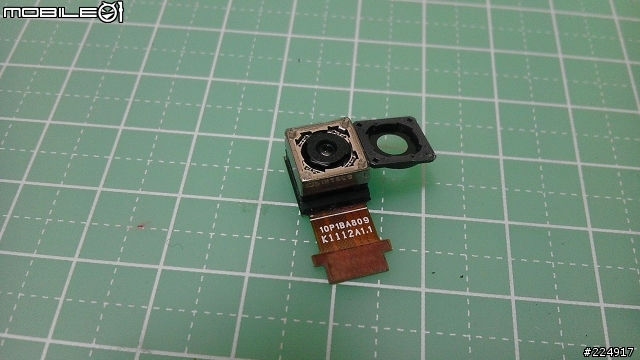

打開前端的保護鏡
露出下面的透鏡
拆開保護的鐵殼,露出裡面的激磁線圈和鏡身.
這個鐵框裡面是強力磁鐵,作用是透過激磁讓線圈和磁鐵產生相對的移動,移動鏡頭達到對焦的目的.
繼續往下拆下去,這是透鏡的部分,在鏡頭中是可以前後相對移動的部分,雖然有細細的漆包線連接著,用力搖還是有聲音,這東西我的EVO 3D裡面有兩顆,前後搖也是有聲音.
再拆下去就是感光CCD了
上面有鍍膜的透鏡保護著,可以看到紅紅的光影.
拆掉上面的保護鏡露出下面的CCD晶片
在上端金色的部分還可以看到wire bond打的金線在上面,導通bond pad 和lead frame再拉出FPC到外面的金手指接點.
拆完了...丟垃圾桶~~
前自拍鏡頭是定焦鏡頭模組,鏡頭和CCD之間不會有相對運動,所以怎麼搖都沒有聲音.
躺著打字沒開碰觸震動的功能都有異音,那就建議送修吧~~~除了3.5M耳機插頭,主鏡頭,振動馬達...音量鍵和電源鍵,也想不出還有甚麼用力搖會有可能發出異音的機構了...不過我覺得主鏡頭的可能性最大...
