[4.28更新] 用LT26W的充電底座去改 XPERIA Z能使用的底座!!

一下淘了10個LT26W的充電底座回來!

也不知道為何那麼便宜....

總之手機只要過了高鋒期後什麼周邊就會變得好便宜啊!!

[4.28更新] 用LT26W的充電底座去改 XPERIA Z能使用的底座!!

[4.28更新] 用LT26W的充電底座去改 XPERIA Z能使用的底座!!

[4.28更新] 用LT26W的充電底座去改 XPERIA Z能使用的底座!!

[4.28更新] 用LT26W的充電底座去改 XPERIA Z能使用的底座!!

[4.28更新] 用LT26W的充電底座去改 XPERIA Z能使用的底座!!

[4.28更新] 用LT26W的充電底座去改 XPERIA Z能使用的底座!!

[4.28更新] 用LT26W的充電底座去改 XPERIA Z能使用的底座!!

[4.28更新] 用LT26W的充電底座去改 XPERIA Z能使用的底座!!

2013-04-19 17:45 #1

文章關鍵字

充電底座 LT26W Xperia Z 底座 4.28

Hacksaw

1分

2樓

個人積分：1分

文章編號：43217160

請問第5張圖的探針跟探針的黑色固定座是哪邊購買?價格是多少?想要DIY底座

pda1023

684分

樓主

個人積分：684分

文章編號：43218420

Hacksaw wrote:
請問第5張圖的探針跟...(恕刪)

探針那個是買不到的....

去年幫某家廠商代工所剩下的餘料!!

盒子是拿店家擺放DC.DV的架子淘X網上一堆

今天上午又做了兩個進階版的....

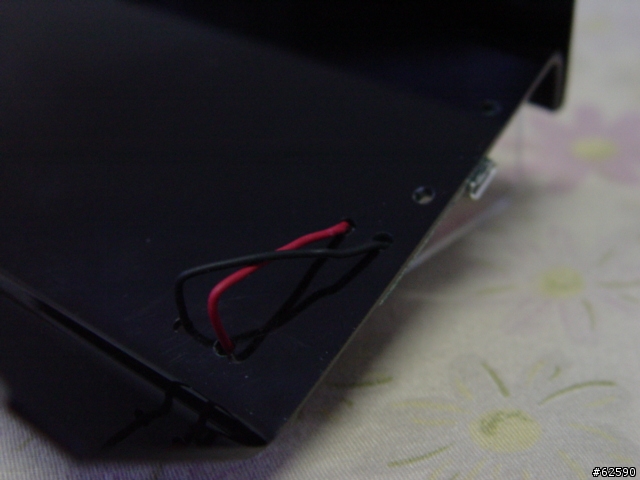

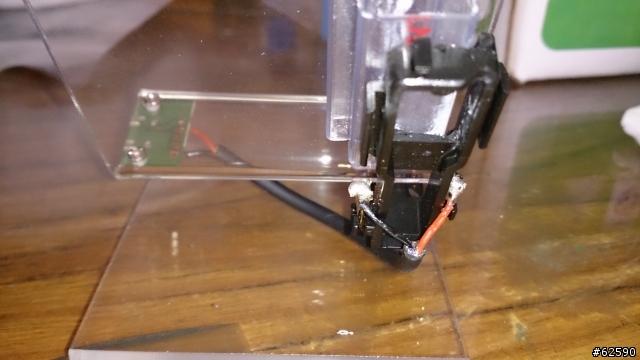

就是把引線拉到座子下一個成品須打六個洞

昨天的完成品是走明線感覺不怎好看

所以再次改良自己的作品...

忘記了說....今天的作品都是可以帶殼充電的不用每次拔來拔去!!

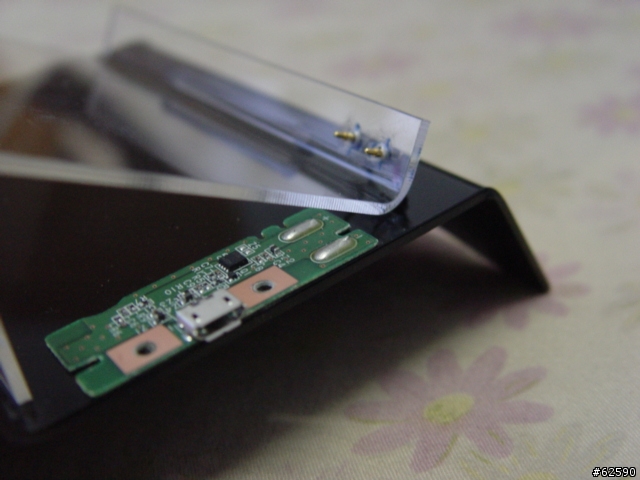

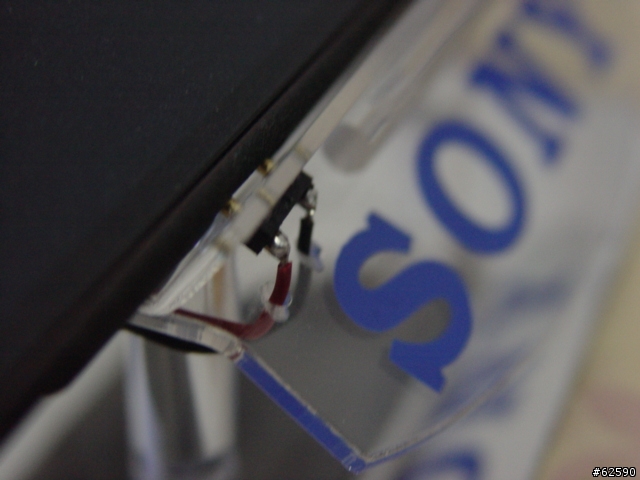

圖五...看到沒有帶殼充電頂針完成咬合

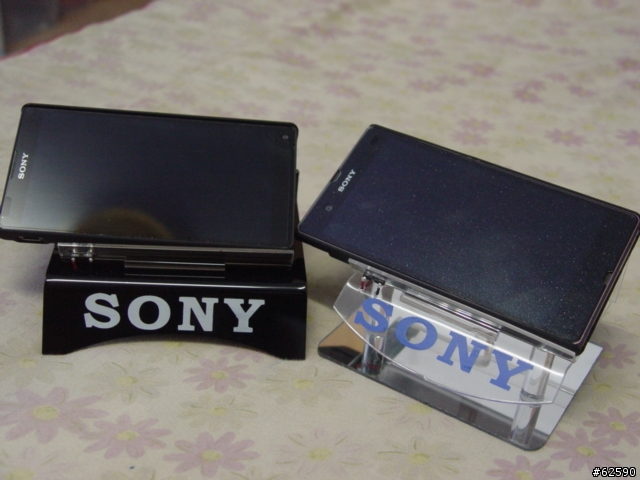

完成兩個作品

0分

4樓

個人積分：0分

文章編號：43219348

pda1023 wrote:
剛剛上了淘X網......(恕刪)

光華有賣長一點的...

治具頂針...^^

pda1023

684分

樓主

個人積分：684分

文章編號：43222860

週休二日....可是產線有上班 (只好配合出勤)

這就是對岸當台勞的寫照.....

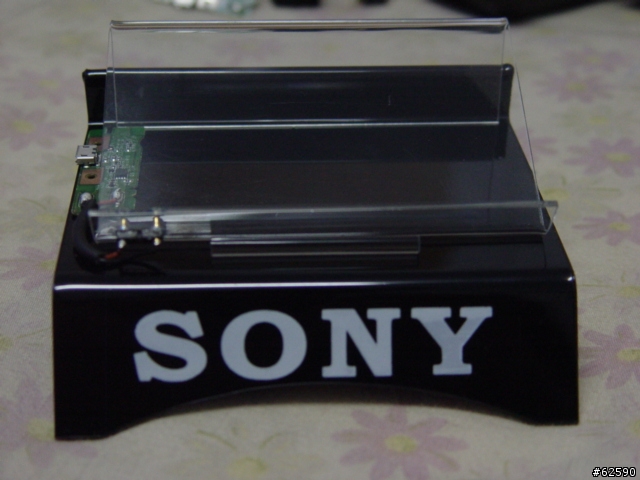

今天又找到一些零組件了....又趕了一個出來

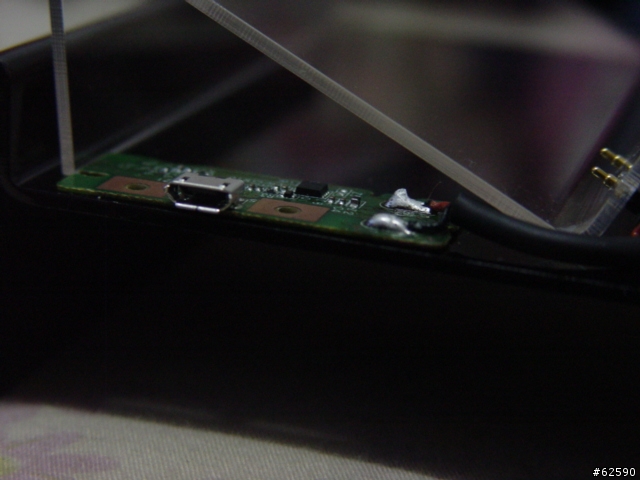

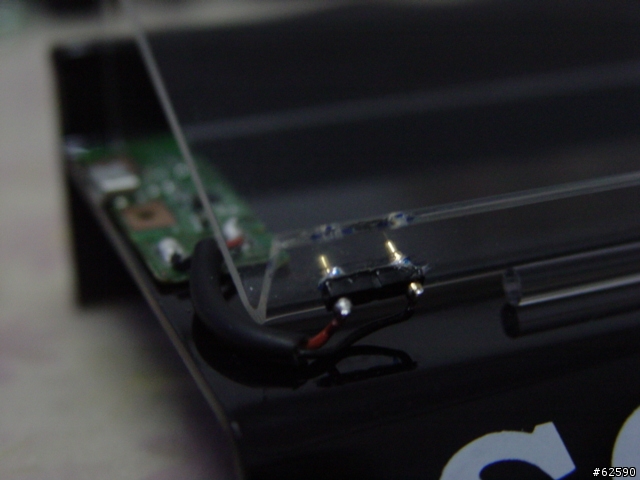

這次作品的特色嘛....充電頂針我改用小板焊上

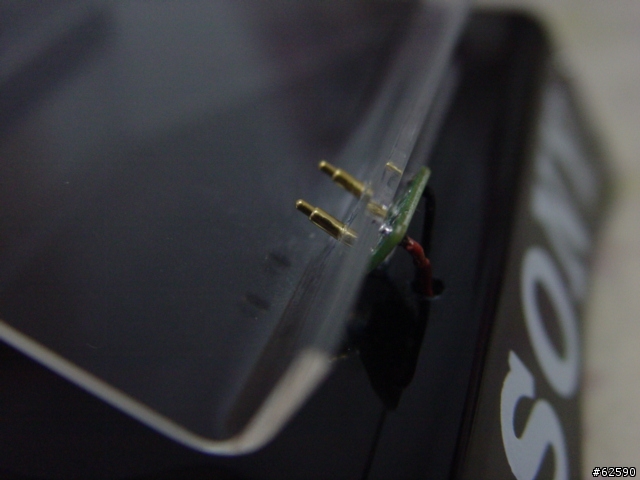

頂針的距離有了...不管什麼套都可以套上充電了!!

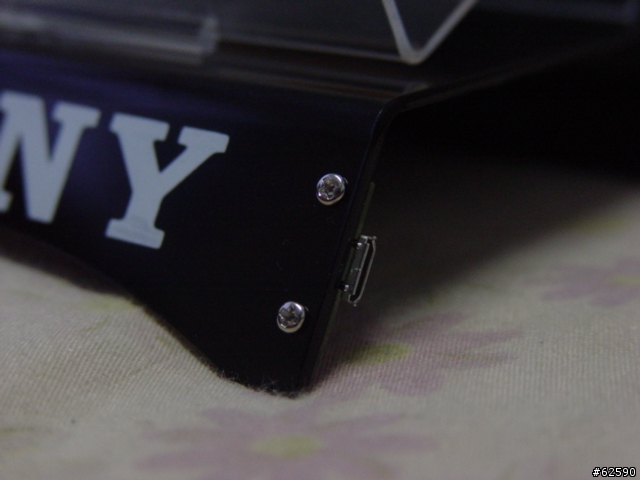

1.打了兩個小洞鎖上螺絲了因為找到小板的材料了

2.這次的作品把充電頂針撐高不少

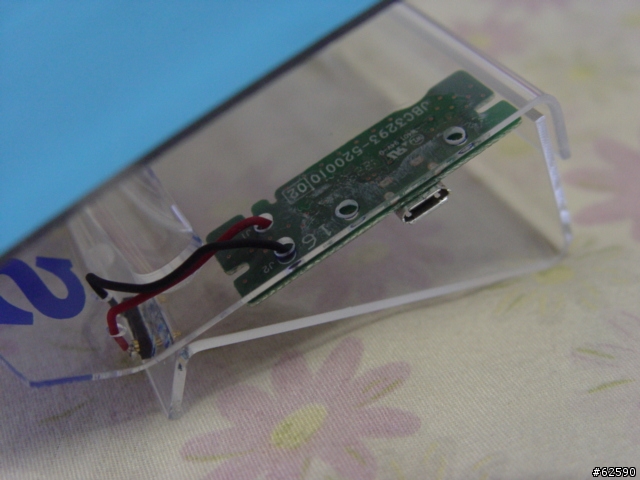

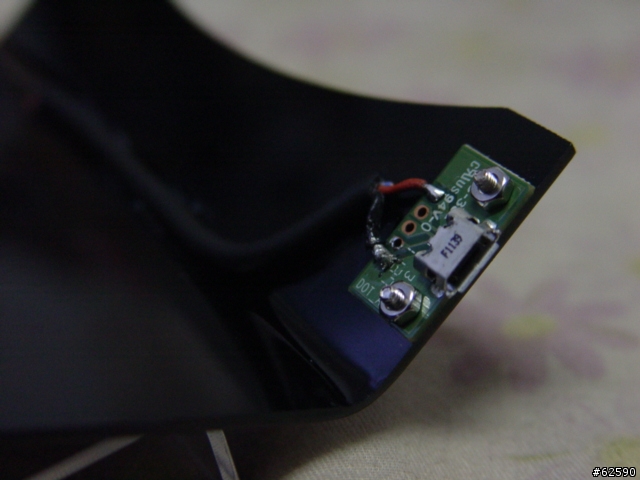

3.這次沒使用LT26W 的小板倒是使用簡單的USB小板

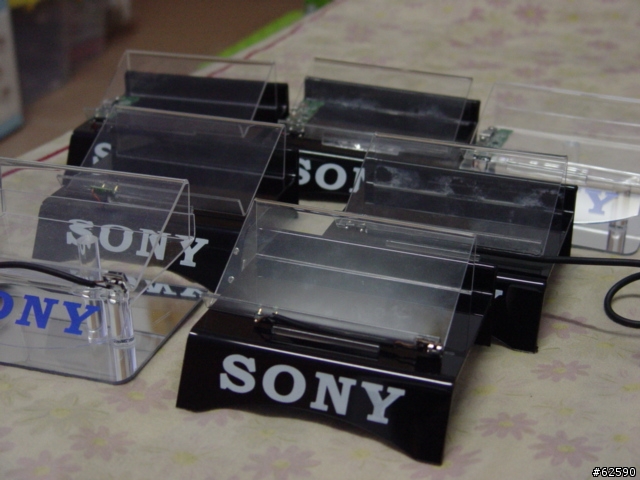

4.不知不覺完成好多作品!!

0分

6樓

個人積分：0分

文章編號：43224979

不知道大大願不願意割愛一個

pda1023 wrote:
一下淘了10個LT2...(恕刪)

zard0425

11分

7樓

個人積分：11分

文章編號：43226598

願意割愛一個嗎?

現在座充都只能這麼克難啊!!!~"~
我看了一下原廠的有點貴，而且又沒紫色...

那到不如學大大這樣做就好了。

84分

8樓

個人積分：84分

文章編號：43227154

版大如果有開賣的話我排一個!!!!
這比原廠的好用太多啦~~~~

gwtpe

9分

9樓

個人積分：9分

文章編號：43327462

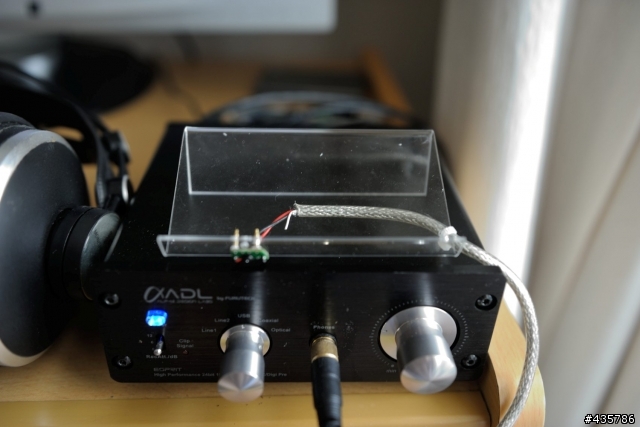

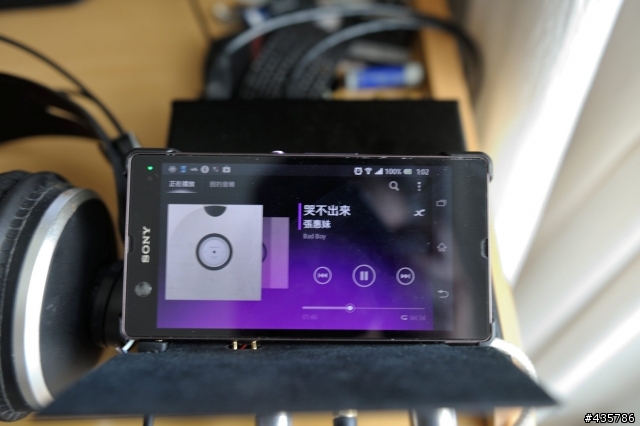

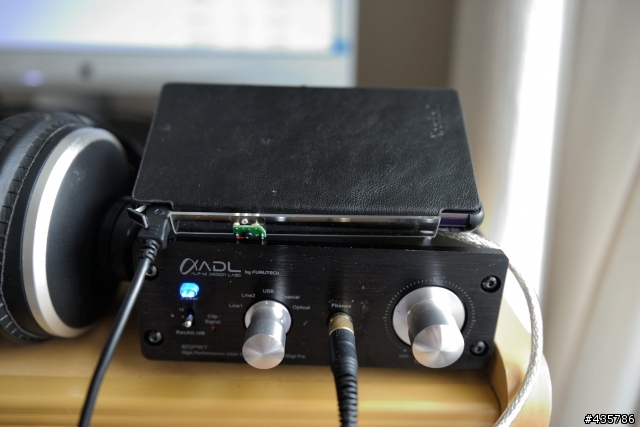

謝謝 pda1023 大大提供的材料, 20 分鐘就搞定了, 邊充電邊透過 USB OTG 接頭連接外部 DAC 耳放
聽音樂, 只能說完美, 再次謝謝 pda1023 大大

pda1023

684分

樓主

個人積分：684分

文章編號：43333586

改良版的用LT26W的充電底座去改 XPERIA Z能使用的底座!!

拍個分解圖好讓大伙看的更清處些!

以下都是用XPERIA Z所拍照的圖!!

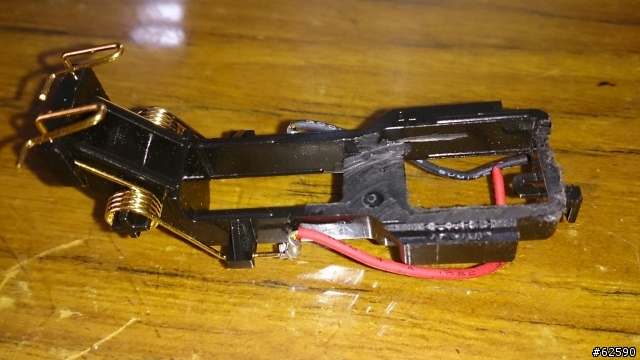

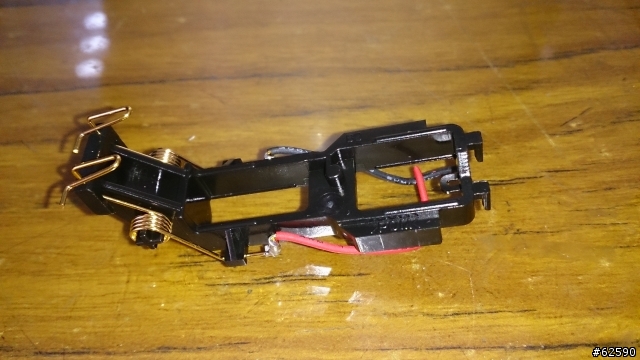

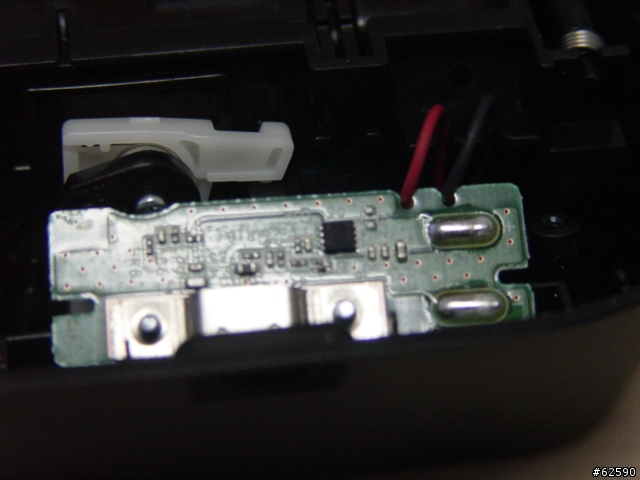

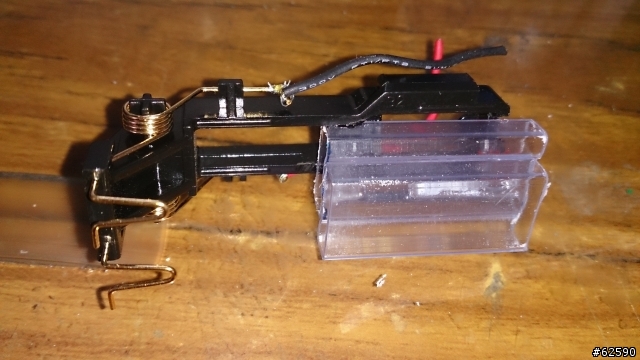

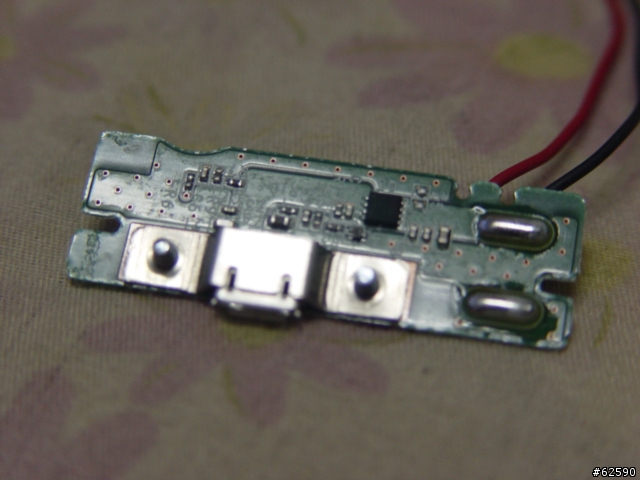

1.從LT26W 拆下的一個零組件

2.要進行切割打磨處理....因為左右高度不平衡

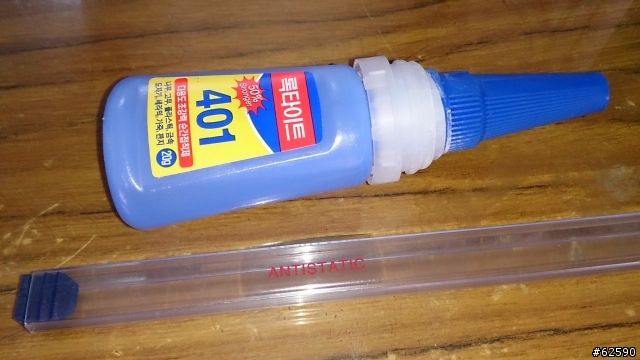

3.準備材料401膠水和空的IC管

4.兩個IC管交錯...剛好的距離

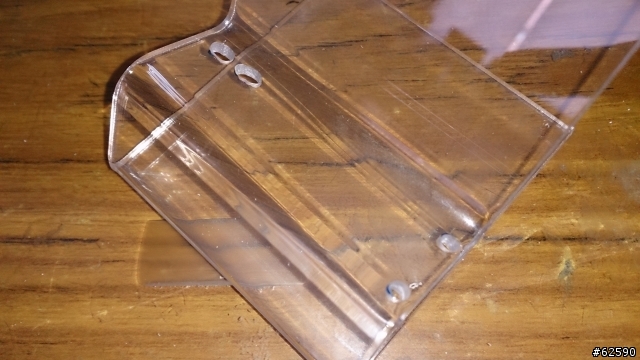

5.手機座要進行打洞處理....四個

6.這距離我算過了剛好可以做成帶套沖的充電器

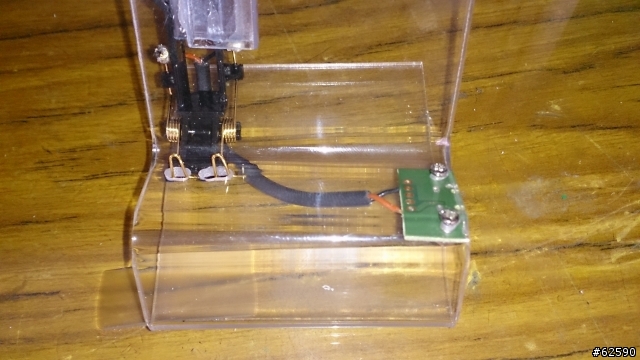

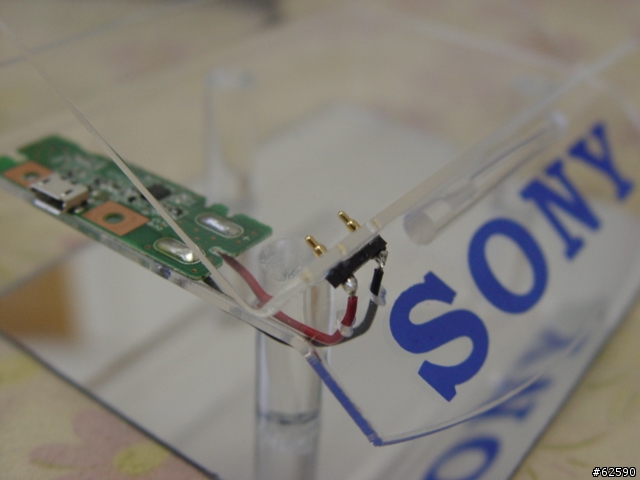

7.右手邊是黏USB小板

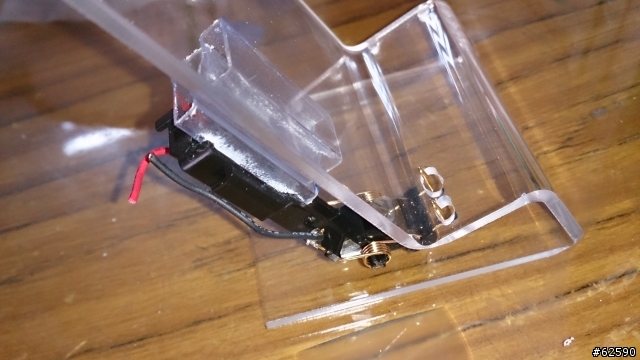

8.後面的樣子

9.一個作品...認真做的話要三四十分鐘才完成一個!
