小弟想方設法, 都想要弄個充電座來滿足一下, 但是除了貴森森以外, 還有錢買不到貨
又!~ 另外, 雖然想要買, 但是因為太貪心了, 想要辦公室擺一個, 家中擺一個, 又哪邊隨手擺一個
隨便都要 2000~3000 的起跳~~ 家中不是印鈔票的,但是又難忍每天開開關關的 怕會損傷防水功能
所以~~~~ 嘿嘿嘿~~ 看到手邊的磨花了的保護殼~ 就拿它來開刀吧!!
請參考~~~

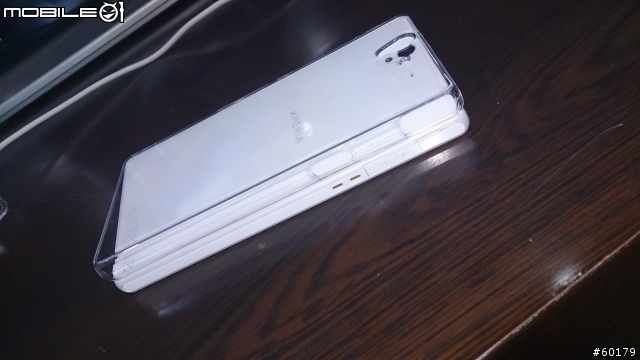

將我的大紫衣服脫下中 (亂入~ 這個白色的只是 demo 機 .... , 大紫拿來拍照了
)
接著利用手機當模子, 在紙上畫出你想要的樣子~~(謎之音~ 紙模被我丟了)
接著!~ 噹噹!!!~
哈哈! 就這樣出現了!!
必須說明的是~~~ 因為開始搞已經在半夜了, 家中啥屁, 快乾, AB 膠, 銼刀, 通通都沒有 =.=
但是, DIY 的心情, 讓我睡不著阿!!~
所以我的材料清單只有這樣
1. 一張紙,
2. 一枝筆,
3. 一把紙雕刀 (犧牲了數個刀片),
4. 沒用的 usb 線 x 2
5. 烙鐵
7. 尖嘴鉗
8. 小號的螺絲起子
9. 雙面膠
還有, 最重要的!
10. 無限的熱情! (必備品!)
經過幾個小時的努力

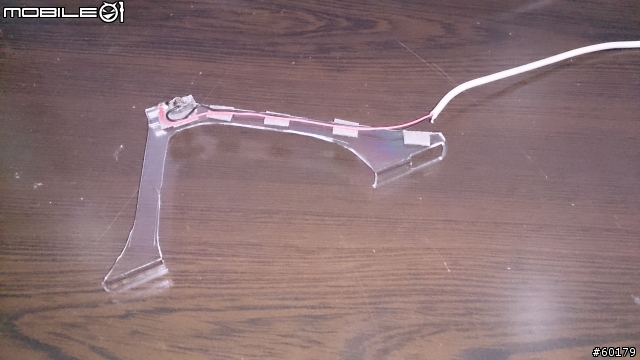

(切割外殼真的是累死人了)終於! 成品出現了

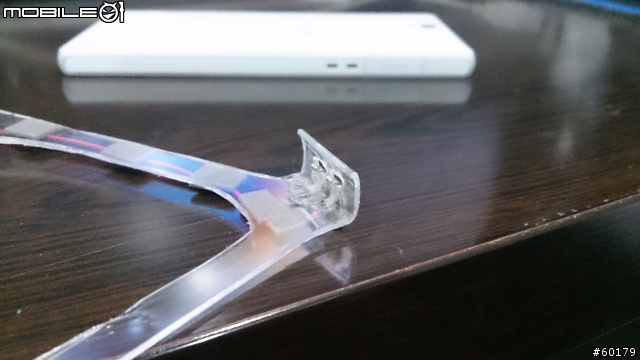

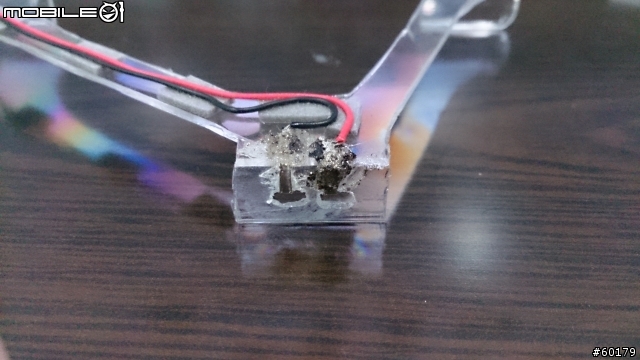

對了, 接點的部分, 因為我偷懶, 直接用落鐵融了兩個洞, 所以洞未不是很準, 但 Z 好的地方就是這邊
他是長條狀的, 所以不需要對到很準都能夠接到接點.
至於接點就是這樣子來的

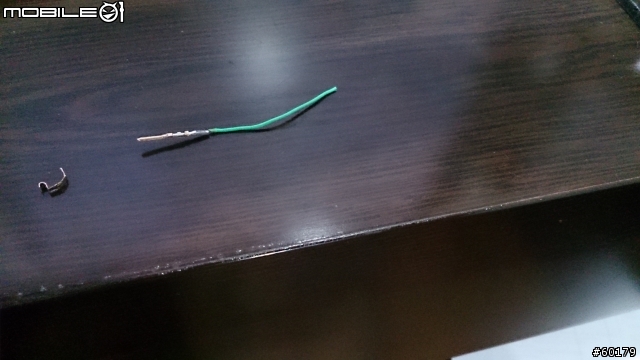

將沒有用的 usb 整個切開, 挖出四條銅條接點 (如下圖)
接著, 慢慢整修成平的 (右手邊的是原始狀態) 然後依圖 (照片的左手邊那個彎彎的東西)
摺出該有的弧度
這樣的弧度能夠成為半彈簧性質的接觸點, 也能減少磨損到 Z 的充電接點, 分散壓力, 不是單點觸碰的

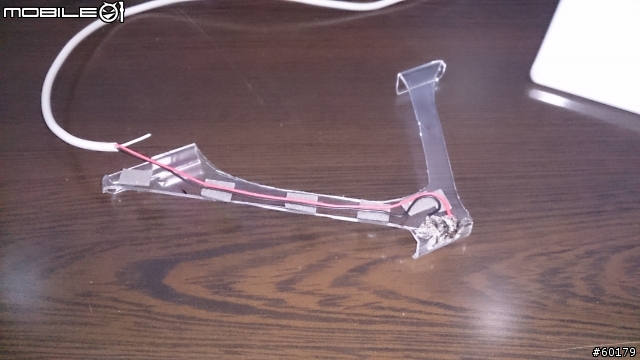

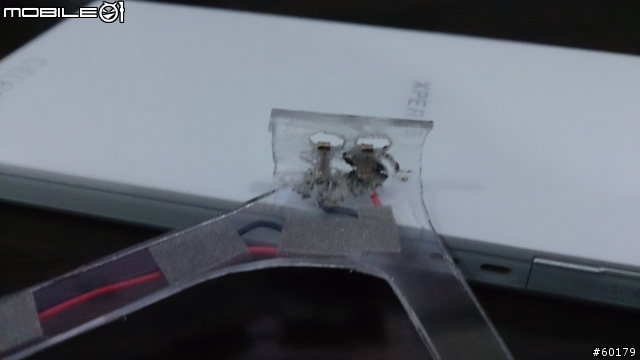

接著, 取出另一條夠長的 usb 線, 保留電腦接頭的地方, 將他焊上折好的銅片 先模擬看看, 先暫時固定在切好的殼上面, 裝上手機, 看高度需要多少, 才去折出接點
這時候可以做一下假組裝, 用膠帶或者是手先固定好, 確保能夠充到電, 才固定上去~~

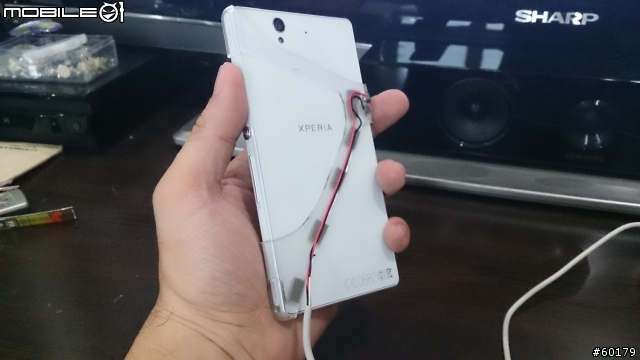

最後就是固定 cable 在下端, 就完工了 (膠帶是臨時性質的) 先勉強用著
哈哈! 多完美阿!~

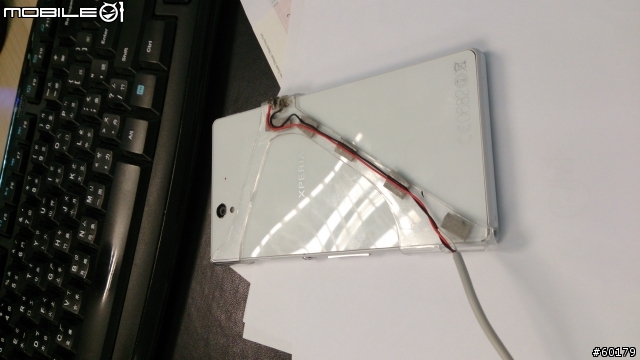

醬就能實現用接觸點充電, 又能拿來玩, 或者講電話的功能了
至於成本呢~~~
恩~~ 刮花的殼 0 元
淘汰的 usb 線 0 元
無盡的熱情! 無價~~~~~~~
ps:
當然啦, 還有進步空間~~
日後能多做的修改
1. 殼比較厚, 可以在中間洗一條溝出來, 不要洗穿, 將排線埋入 那背殼就平掉了
2. 殼需要做切割的用意是, 結構破壞了, 就容易脫下, 但是上下又能扣住 三點交扣著 穿脫都方便容易
3. 我太貪心了, 切的太空了, 若是左手邊, 鏡頭下面拉個 support, 那結構會更好一點點
4. 充電接點的地方, 若是有膠水, 就能夠處理得更美
5. 若有玩過四驅車的朋友, 手上還有diy 馬達用的銅片, 將能夠處理得更好
6.

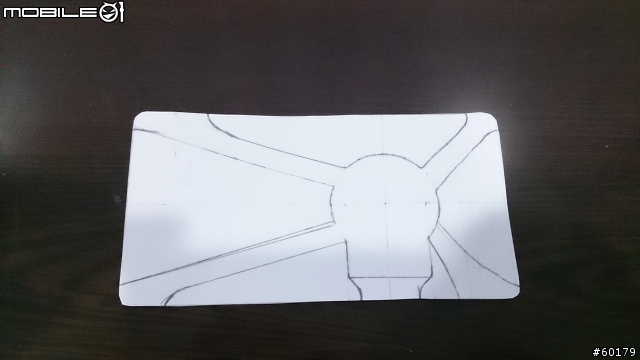

多送你們一個 當參考, 這會是我的 2 號
能想的到是啥嗎? 嘿嘿嘿~~
解答就是, 無線充電的接收點!
哈哈!~
露天上都有賣, 有興趣的自己去參考, 我是抓大圓直徑 4cm (充電線圈是 直徑 3~3.5 cm)

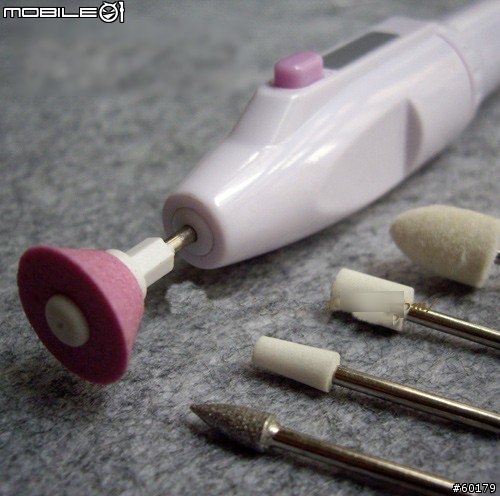

接著用電動工具去挖薄充電線圈的地方, 也同時做出晶片的存放處 (圖上漏斗的上方 那個空間)
剩下的就~~~是加強結構的多兩隻腳~
以上! 希望大家會喜歡~
