[DIY]Xperia Z 快速充電框

恩...有鑑於 USB孔太脆弱...所以...(省略兩千字)

今天整個打掉重練 因為磁釦充電線的安定度很低 只要動到就會停止充電
而且會把框吸起來@_@

所以....又進入了我的改裝之路...

結果我直接把保護框的塑膠包裝殼直接改下去了

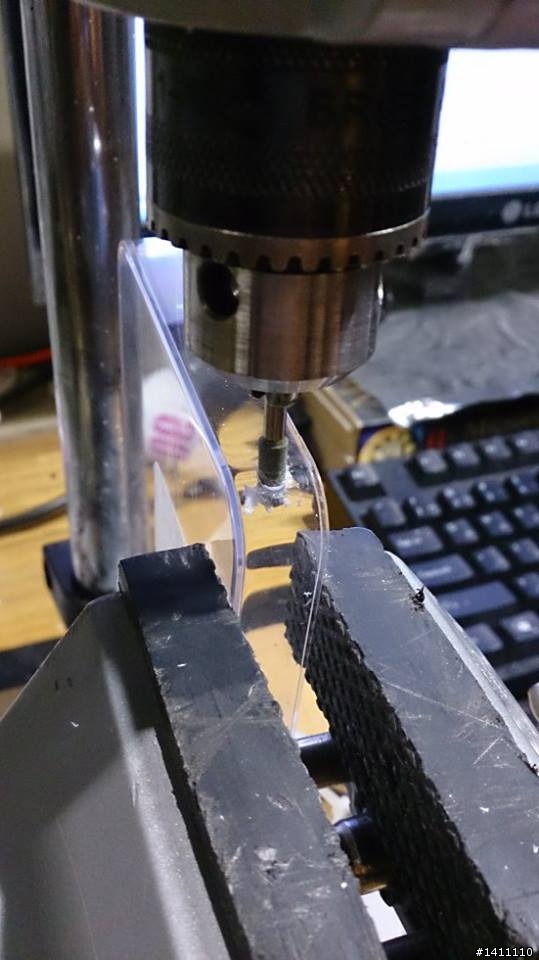

出動...大型特工 這樣可以針對保護框作精密開孔


然後對 塑膠外蓋 精密開孔





(中間嘗試步驟省略)

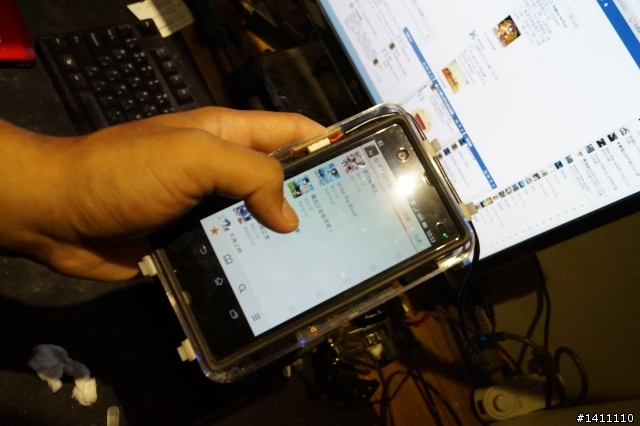

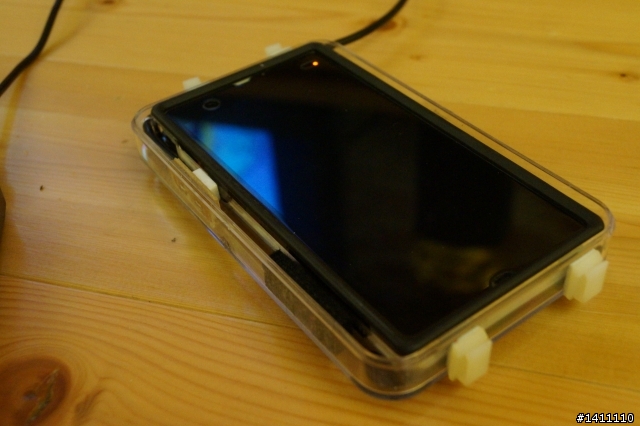

噹噹~

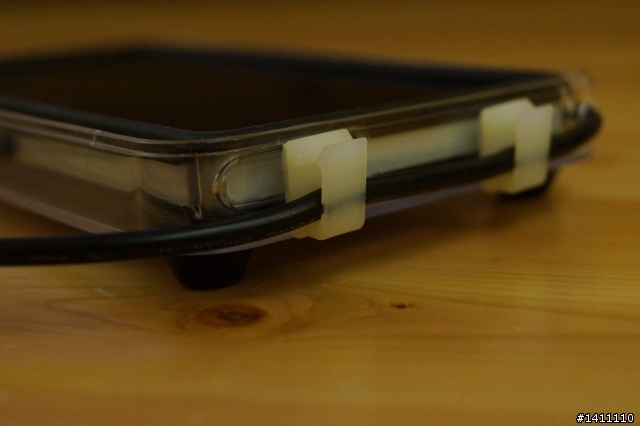

很無聊的在頭尾黏上整線扣 哈哈 這樣就很好收納USB線了

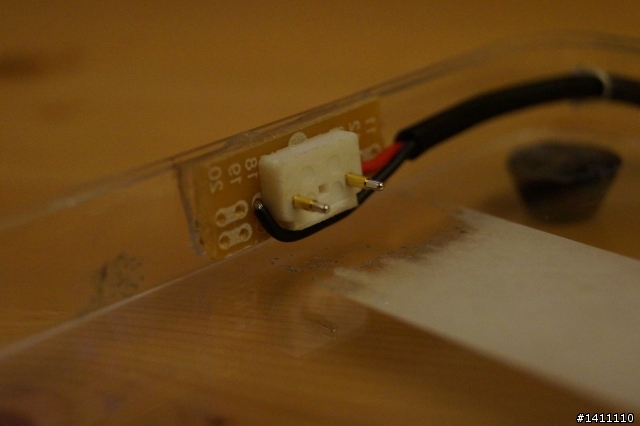

我在光華地下電子廣場源達發現的 短 彈簧探針 (圓頭) 讚啦~!!


操作影片


其實我還在想要不要在背面挖洞 這樣就可以用手指頂出來了 明天再來研究好了 好睏

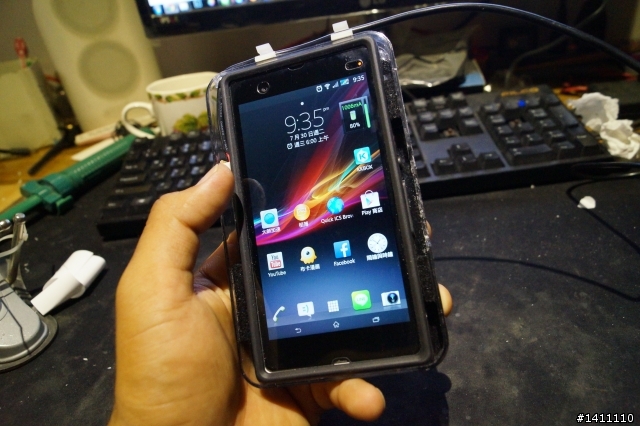

這殼的好處就在於....可以整隻抓








--------------------------以下是失敗作品---------------------------


說真的這條磁扣充電線整個最難的反而是...

刨保護邊框殼

邊框殼2mm厚
強力磁鐵1.5mm厚
所以我用雕刻機手刨了1.6mm...

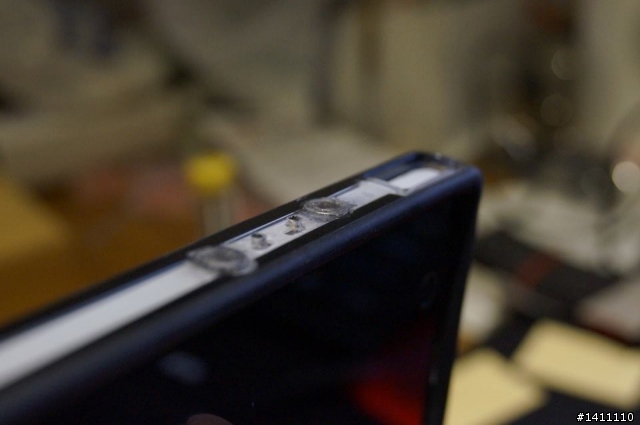

薄到磁鐵已經貼近表面了

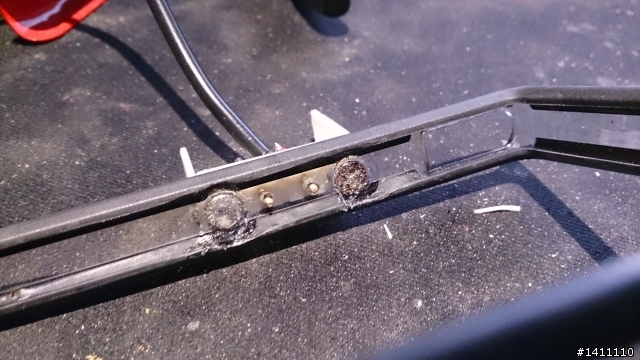

然後磁鐵塞進去用PU膠封起來


噹噹

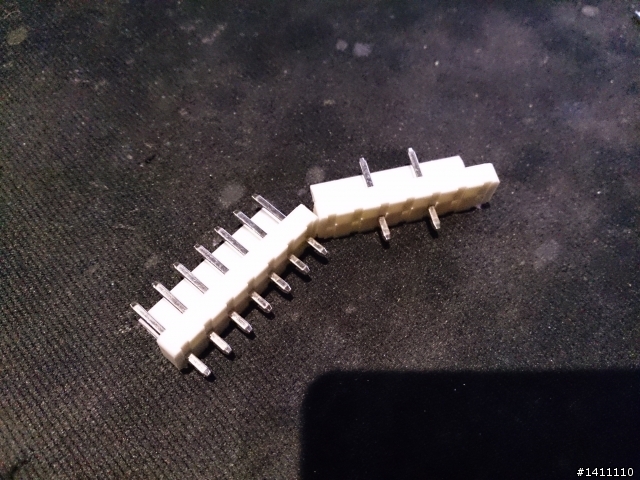

我去光華電子接翻的 7P接頭 抽掉所有針腳當作主要母座

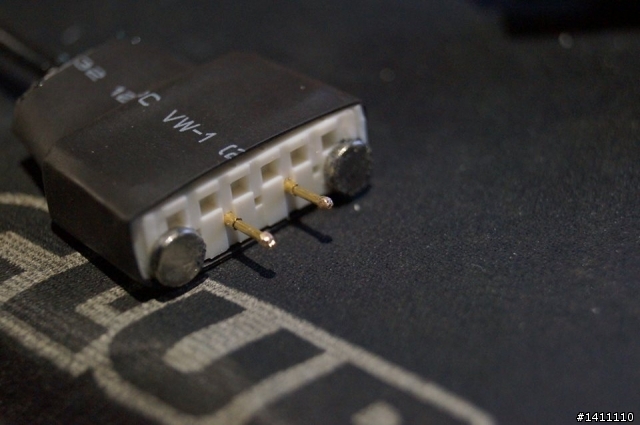

做好的樣子


針腳我用 彈簧探針 這樣可以伸縮 正點啦~!! 可以更服貼

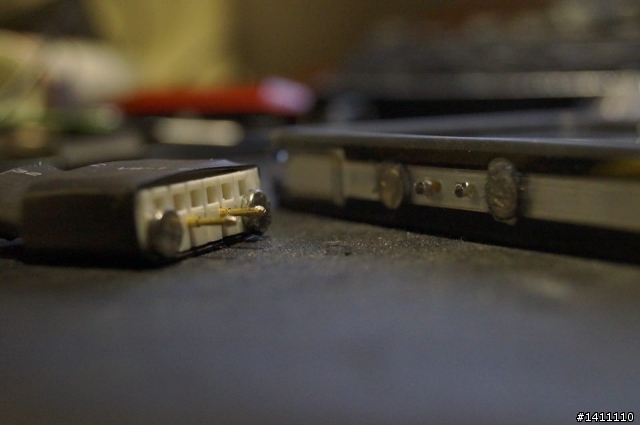

我有做正反防呆喔 左右兩顆磁鐵極性不一樣 假設左邊是+右邊就是-在外側
殼子上面也是一樣 這樣可以有效防呆插反



像這樣

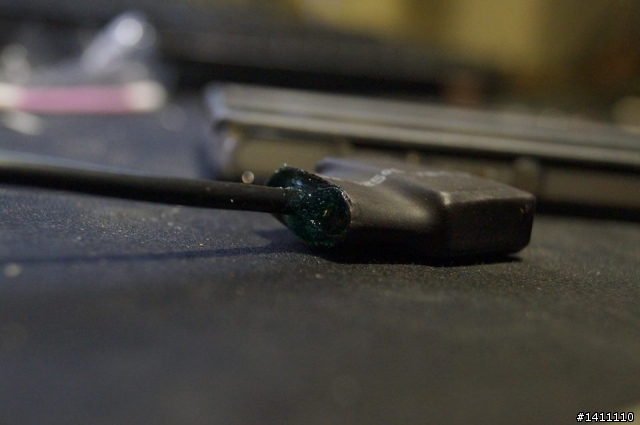

灌膠

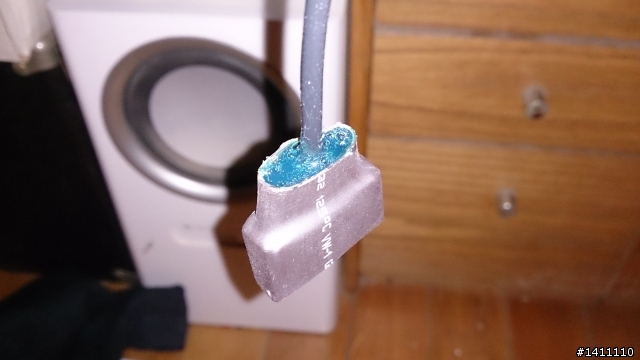

等待乾燥中



充電型態(構造夠簡單吧)


阿~如果要自己改的話~

我的殼是用 露天的 搜尋 "Xperia Z 雙料" 有一個380的就是啦~


別叫我幫忙改...好累 一條就夠我受的了

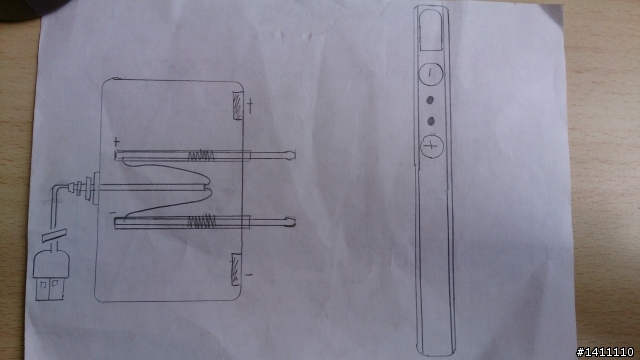

給你們結構圖
