1.雙輸出快充QC 2.0，單一輸出最高功率18W，雙輸出總功率高達36W
2.雙輸出電壓彼此獨立，不互相干涉
3.20100mAh超大電量鋰離子電池
4.兩段式高亮度LED手電筒，連續不中斷使用200小時以上
5.支援9V快充輸入充電
6.輸入端具備保護，當偵測充電器壓降過大時會自動限制充電電流
7.輸出端具備過電流/過功率保護
8.可以邊充邊用，輸入與輸出電壓彼此不會互相干涉
產品規格：
1.型號：ABTU008
2.輸入電壓：5V/2A、9V/2A
3.輸出1&2電壓：5.1V/2.4A、9.1V/2A、12.1V/1.5A
4.輸出1&2功率：36W(最大)
5.額定電容量：5.1V/12800mAh、9.1V/6910mAh、12.1V/5030mAh
6.尺寸：175*59.6*22mm
7.重量：420克
包裝彩盒正面印上品實體照，用”超高容量疾速快充雙輸出手電筒行動電源”一句話直接把主要特點說完了
包裝背面上部為產品條碼貼紙，下部為詳細規格及製造商資訊
包裝上蓋印有ASUS ZenPower Ultra字樣，並有一透明封蓋貼紙
背面下部的詳細規格、認證圖樣、製造商資訊及產地，淺色加上小字體，比較不好閱讀
雖然這裡的輸入僅寫5V/2A，但經實測ZenPower Ultra搭配QC快充充電器時，可以9V電壓輸入充電，大大縮短充電時間
打開包裝，行動電源本體及配件裝在另一個紙盒中
內容物有行動電源本體、Micro USB充電傳輸短線、使用說明書及保證卡
行動電源本體外觀為十分瘦長的消光黑鋁合金外殼，下方印上ASUS商標
行動電源底部塑膠面板印上詳細資訊，20100字樣表示內部鋰電池電容量
除了UL、CE、FCC等認證外，也通過BSMI檢磁認證，及高通快充認證
出貨時頂部面板有貼上印有ASUS ZenPower字樣的黑色保護貼紙
撕下保護貼紙後，黑色同心圓髮絲紋面版直接展現出來
左側為電源開關，兩組USB A輸出並排於中間及右側上方，中間及右側下方則有LED照明燈、充電指示燈及Micro USB充電輸入
當插上負載或按下開關後，會依照內部電池電量來點亮不同顆數的白色指示燈，充電時也會閃動來表示目前充電進度，若是沒有插上負載或是負載消耗電流過低，則行動電源十秒內就會自動關機節省電力
長按電源開關會點亮內部照明LED，快速雙按電源開關，可以切換高低亮度，長按開關可以關閉
行動電源本體長度為17.5公分
本體寬度接近6公分
本體厚度為2.2公分
本體重量來到416克
與小米10000(左)及小米16000(右)高度比較，ZenPower Ultra比小米16000高出一截，已經是小米10000的兩倍高了
與同容量的小米20000(左)比較，ZenPower Ultra因為內部電池排列方式不同(ZenPower Ultra採3+3直列堆疊，小米20000採6顆橫列)，使其寬度比較窄，高度比較高
中間的輸出埠輸出5V、9V、12V電壓
靠近充電輸入的輸出埠輸出5V、9V、12V電壓
兩組輸出埠電路獨立，彼此輸出5V/9V/12V不會互相影響及干擾，例如上面輸出12V，下面輸出5V
上面輸出5V、下面輸出12V，九種排列都可以混和搭配
當其中一埠因節能而自動關閉，不會影響另一埠輸出動作，只要按下電源開關就可再啟動關閉的輸出埠
兩組輸出埠對Apple(Lightning小頭iPad Air)裝置充電時，可達原廠充電器水準
但是兩組輸出埠對Apple舊型30pin大頭(iPad 2)裝置充電時，就只有0.5A的充電電流
兩組輸出埠對Android裝置充電時，也可達原廠充電器水準
ZenPower Ultra可以邊充邊用，輸入與輸出電壓同樣獨立不互相影響，例如下圖以QC 2.0充電器採9V輸入充電(紅色表頭)，輸出保持5V(綠色表頭)不受影響
同樣輸出12V下(綠色表頭)也不會受影響
當使用5V充電器時，也不會影響目前輸出的電壓，圖中以標準充電器採5V輸入充電(紅色表頭)，輸出保持12V(綠色表頭)同樣不受影響
當充電器輸入壓降時，行動電源會自動限制充電電流在1A，這也表示說假如充電器輸出電壓較低或是使用阻抗損失比較大的充電傳輸線時，就無法讓ZenPower Ultra全速充電
充電器輸出電壓略低時，行動電源充電電流同樣也無法拉到最高，例如下圖採5.1V充電時，扣除表頭及傳輸線造成的壓降，此時充電電流為1.46A(紅色表頭)
雖然ZenPower Ultra規格上僅支援到QC 9V充電輸入，但是當使用一些特定QC充電器時，會發生12V輸入短暫閃現的現象，但維持不到一秒就馬上跳回9V，推測是行動電源及充電器QC辨識IC在判定上的相容性問題
另一款也會短暫發生12V閃現的充電器
中央輸出埠5V輸出負載測試圖及電壓紀錄表，當輸出電流超過2.6A時，行動電源就會關閉輸出
中央輸出埠9V輸出負載測試圖及電壓紀錄表，當輸出電流超過2.2A時，行動電源就會關閉輸出
中央輸出埠12V輸出負載測試圖及電壓紀錄表，當輸出電流超過1.7A時，行動電源就會關閉輸出
Micro USB上方輸出埠5V輸出負載測試圖及電壓紀錄表，當輸出電流超過2.5A時，行動電源就會關閉輸出
Micro USB上方輸出埠9V輸出負載測試圖及電壓紀錄表，當輸出電流超過2.1A時，行動電源就會關閉輸出
Micro USB上方輸出埠12V輸出負載測試圖及電壓紀錄表，當輸出電流超過1.6A時，行動電源就會關閉輸出
同時輸出18W+18W，試圖把功率再往上提升時，行動電源就會自動關閉輸出
5V/9V/12V輸出各段電流可用mAh及可用Wh數據表，最好的是5V 0.5A-1A，有92%可用Wh，其他輸出均維持在83~89%可用Wh區間
額定電容量部分，5V 0.5A-2A均滿足標示的5.1V/12800mAh、9V 0.5A-1.5A滿足標示的9.1V/6910mAh、12V 0.5A-1A滿足標示的12.1V/5030mAh，整體來說符合其標示值
5V輸出下0.5A至2A的放電電壓與放電時間圖表
9V輸出下0.5A至2A的放電電壓與放電時間圖表
12V輸出下0.5A至1.5A的放電電壓與放電時間圖表
可以看到9V與12V在1A以上電流輸出時，其輸出電壓會有逐漸緩慢上升的情形
對ZenPower Ultra進行充電，使用9V時充電最大電流在1.9A附近，快充充電器最好搭配9V 2A最大輸出的款式，充滿時間約為6個小時
使用帶線損補償的5V 2A輸出充電器，最大電流也是維持在1.9A附近，充滿時間延長至約為9個小時
取下髮絲紋裝飾蓋，就可以卸下內部機構固定螺絲
將內部機構抽離鋁合金外殼

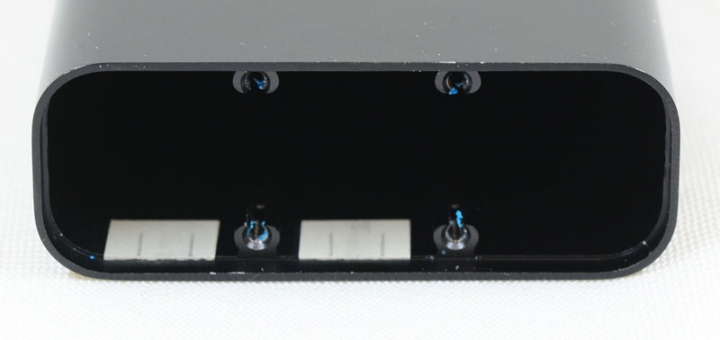

鋁合金外殼內部螺絲孔處有使用螺絲膠
六顆電池採3+3立式堆疊，六顆電池正極集中在中間部分，兩旁為負極
使用的電池為松下NCR18650BF 3350mAh紅皮18650鋰電池，組成20100mAh總電池容量
溫度感測頭安裝在靠近上排三顆電池處，並點膠固定，包覆耐熱絕緣膠帶的金屬鎳帶把電池與電路板相連接
電路板部分的機構塑膠外殼採用卡榫固定電路板，並用螺絲鎖住固定
下層電路板用卡榫固定在塑膠機構中，USB插座上貼有導電海綿
電路板採上下兩片堆疊設計，兩者之間利用排針及插座相互連接
連接電池的電路板上方元件，主要有ABOV MC96F8316U(藍色框)八位元微控制器，負責行動電源整體功能及保護控制，紫色框是四顆NXP PH0925L N通道MOSFET，為電池充電電路用功率開關元件，也就是說此電路板主要負責輸入充電以及行動電源功能控制
此片電路板另一面元件，主要有QUALCOMM SMB1351 QC2.0(紅色框)電源管理IC，負責與充電輸入端充電器進行QC2.0電壓申請，達成輸入快充功能，AON7405 P通道MOSFET(淺藍色框)為充電輸入及保護控制功率開關
輸出用電路板上方元件，兩顆TI TPS61088(綠色框)10A同步升壓IC分別負責不同的輸出埠，達成5V/9V/12V 獨立輸出及18W+18W總和功率輸出能力
輸出用電路板另一面元件，FINTEK F75299(黃色框)提供QC2.0快充輸出用USB辨識IC，每組輸出埠均有一顆，達成輸出QC2.0快充功能，每組輸出埠也有個別的AON7405(淺藍色框)P通道MOSFET，作為輸出及保護控制功率開關
LED手電筒的高亮度SMD LED獨立安裝在一小片電路板上
透過塑膠機構外殼上的透鏡聚焦LED發出的光線
四顆電源及電量指示用白色SMD LED也透過塑膠機構上的開孔來透光，開孔處上貼有白色薄型貼紙，降低並柔和LED的亮度
優點：
1.內部用料及做工良好，塑膠機構透過卡榫及螺絲牢牢固定電路板，絕緣膠帶及防震海綿強化防震性能，知名廠牌零件提供一定的效能及穩定性
2.5V/9V/12V整體輸出有效電容量滿足其標示，整體可用Wh最高可達92%，最低亦維持在83%以上，輸出效率佳，雙組獨立轉換電路達成18W+18W總和功率輸出，並具備過電流/過負荷保護
3.內建照明手電筒有一定亮度，並可兩段調整
缺點：
1.電池採3+3堆疊配置，雖然把行動電源維持在名片的寬度，長度卻接近名片的兩倍，外觀看起來很像棒子
2.416克重量對於攜帶上及長時間使用會造成負擔.
3.外盒上規格標示有誤，標示輸入僅支援5V，其實可以採用QC2.0模式以9V加快充電速度
報告完畢，謝謝收看
