以下是ZenPower 9600mAh行動電源的介紹與測試
附註：JEITA規範高/低溫環境下，對於鋰電池充電時電壓及電流的控制，避免減損鋰電池壽命及造成電池使用上的危險
吊卡式外盒正面，簡單展示產品外觀圖、行動電源三大特點"名片型、高容量、快充"直接標註，強調自家Zenfone 5手機可充電次數大於3次
全白的外盒背面，簡單的產品規格印在左下角，下方有線上購買配件QR碼，右邊印上關於回收、環保油墨及無鉛產品的認證標章，並標註產地為中國製造
頂部開蓋處印上ZenPower字樣，有一透明貼紙封條
底部為產品型號、編號及序號等條碼標籤黏貼區
內容物一覽，有行動電源本體、使用說明書及扁狀充電傳輸兩用短線
行動電源整個本體使用透明塑膠套保護著，避免與包裝紙盒直接摩擦
充電兩用傳輸短線上USB A頭部分有印上ASUS的商標
行動電源本體外觀，使用鋁合金製作外殼，表面進行噴砂處理，下方印上ASUS商標
行動電源本體背面沒有任何字樣或裝飾
金屬筒狀外殼四個角採圓弧設計，上下為白色塑膠裝飾蓋，Micro充電輸入孔與USB A座輸出在同一側，中間為電量指示燈，另一側為電源開關
按下電源開關或是插入裝置，行動電源都會自行啟動，會依照電池容量改變電量指示燈點亮的顆數，燈光顏色為白色，若是偵測不到負載或負載電流過小時，行動電源六秒後會自動關閉
底部標示電池容量9600mAh、型號、輸入(5V 2A)/輸出(5V 2.4A)規格、額定電容量(6510mAh/32.55Wh)、製造產地與日期，也有BSMI標章(R45065新普科技)
行動電源高度為90mm
行動電源寬度為59mm
行動電源厚度為22mm
行動電源重量為209公克
與小米10400(左)及小米5200(右)高度比較
與小米10400(下)及小米5200(上)寬度及厚度比較
使用標準USB A頭插入，插座深度適中
為了避免行動電源金屬外殼與其他物品摩擦，同時推出了矽膠保護套，有多種顏色可供選擇，圖中為黃色保護套
保護套包裝袋背面也有條碼標籤，下方印上材質、尺寸及重量
套上行動電源本體的樣子，保護套下方也有ASUS的商標
加上保護套後重量增加23公克，整體重量達到232公克
產品構造為金屬筒狀外殼，上下黑色底殼使用螺絲固定在金屬筒狀外殼兩側開口，頂部黑色底殼同時有固定電路板的功用，上下白色裝飾蓋透過雙面膠黏在黑色底殼上
內部結構圖，三顆18650鋰離子電池透過上下電池焊片排列固定，兩端電極透過紅/黑電線連接主電路板，僅有正極電線有覆蓋絕緣貼片，電池負極焊點直接裸露，上方為黑色底殼及電路板總成
電池正面、背面與側面有貼上避免電池在殼內搖晃的黑色海綿墊(上一張照片的正面黑色海綿墊已移除)
三顆鋰電池為LG LGABE11865 3200mAh(typ)/3100mAh(min)，組成9600mAh(typ)/9300mAh(min)、36Wh(typ)/34.8Wh(min)的電池容量，其中兩顆電池中間貼上一個NTC熱敏電阻
電路板正面於電源晶片、電感上方罩上黑色塑膠蓋，並用螺絲固定在黑色底殼機構中，部分元件使用透明膠加強固定，塑膠蓋裡面用灰色固定膠填滿，兩側電線正負極焊點處也有點上灰色固定膠
電池組靠近電路板的正極端貼上絕緣用白色保護貼紙
取下黑色塑膠蓋並移除灰色固定膠後，就可以看到電源晶片及電感，紅框為MPS MP2636高效率交換式充放一體移動電源用IC，其最高放電電流可達2.5A，最大充電電流可達2.5A，並可支援LG此款電池的最高4.35V充電終止電壓，並帶有輸入電壓電流保護、電池/IC本體溫度保護、輸出過電流保護、輸出過電壓保護、輸出短路保護，可以說是相當齊全
綠框為賽微電子CW3002 USB充電辨識IC，相容BC1.2(DCP)、YT/D1591-2009(D+/D-短路)、Apple iPhone/iPad、三星Galaxy家族等主要USB充電標準，讓連接裝置可以判斷為AC模式，進行大電流充電，縮短充電時間
電路板另一面，紫框為HOLTEK HT68F30-1 MCU(微控制器)，用於電量顯示及行動電源功能控制，水藍色框為鋰電端過充/過放/過電流保護電路，為鋰電保護IC(靠右上較小IC)及兩顆MOSFET(ROHM RQ3E180AJ 30V 18A N通道MOSFET)所構成
指示燈顏色為白色

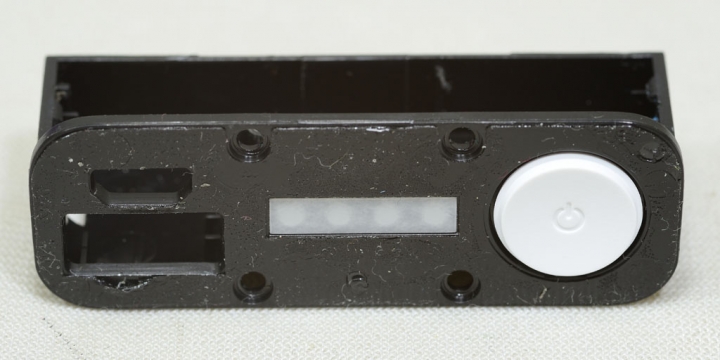

固定電路板的黑色底殼，指示燈正面有一層白色半透明隔板，柔和LED亮度
黑色底殼內部機構設計，四顆指示燈有獨立空間，發光不會互相影響
筒狀金屬鋁殼內部，上下各有兩條用來鎖螺絲及加強強度的肋條
筒狀金屬鋁殼厚度接近1.2mm
接下來就是實際測試
使用Adapter對其充電，搭配其隨附短線，於5.13V其最高充電電流僅為1.74A
如果提升輸入電壓(使用線損補償的Adapter)，搭配其隨附短線，於5.39V下最高充電電流為1.72A
假如ZenPower偵測到Adapter輸出壓降至5V以下時，就會降低充電電流至0.95A，以保護Adapter避免過載損壞
利用ZenPower對iPad2進行充電，其充電電流可達AC充電的水準(高於1A)
利用ZenPower對LG G2進行充電，其充電電流可達AC充電的水準(高於1A)
若是同時對ZenPower使用及充電，此時輸入端會大部分轉供至輸出端，於輸出端會產生一點壓降，圖中輸入端5.15V/1.22A，輸出端為4.8V/1.20A(對iPad2充電)
恆流0.5A/1A/1.5A/2A放電mAh及Wh數據，0.5A/1A均有90%以上可用Wh，1.5A/2A則在85%以上
0.5A放電圖表
1A放電圖表
1.5A放電圖表
2A放電圖表
輸出負載測試圖，當輸出超過2.6A後行動電源便會關閉輸出，具有輸出過負荷(過電流)保護
優點：
1.小體積(90x59x22mm)內有9600mAh大電量
2.鋁合金外殼質感佳，並有多種顏色矽膠保護套供挑選
3.通過多項認證，各項保護設計齊全，其中PowerSafe保護，當充電輸入Adapter產生壓降時，會調降充電電流，保護Adapter避免過載損壞
4.5V輸出轉換效率佳，並可邊充邊用
5.電路板上使用絕緣塑膠板與固定膠，加強元件絕緣固定，輸出USB A座使用穿板元件，加強牢固性
缺點：
1.僅有單組輸出
2.充電略慢，最高充電電流僅有1.7A上下(充電當下室溫約16度)
3.電池負極側未貼絕緣貼紙，正負兩端連接主電路板的紅黑電線略細
4.產品機構設計上太接近特定產品
報告完畢，謝謝收看
