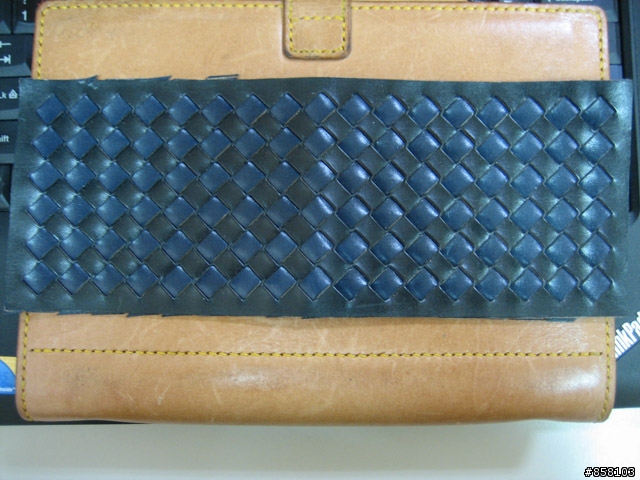

6x17格編織短皮夾8.0mm
附加壓縮檔: 201302/mobile01-e9f022af949c51a9dff64a1c4e24f28b.zip
6x17格編織短皮夾8.5mm
附加壓縮檔: 201302/mobile01-6811dd33b6d61035b0ac4aa0a63db4d7.zip
7x19格編織短皮夾8.0mm
附加壓縮檔: 201302/mobile01-009a2beabce12103d6a07e5d132205c2.zip
使用1.0mm原色小牛皮及0.8mm原色牛皮
全部用酒精染料上色
首先取得9mm高碳鋼小銼刀
銼刀柄利用砂輪機磨出約凹型狀
利用家中瓦斯爐加熱進行熱處理(焠火處理)
待銼刀柄至約紅色後放置(水+食鹽)急速冷卻
增加工具硬度,再利用金剛小銼刀
及磨刀石.砂紙進行細加工得到凹型狀工具
此次製作寬度有8mm.8.5mm二種凹型狀工具

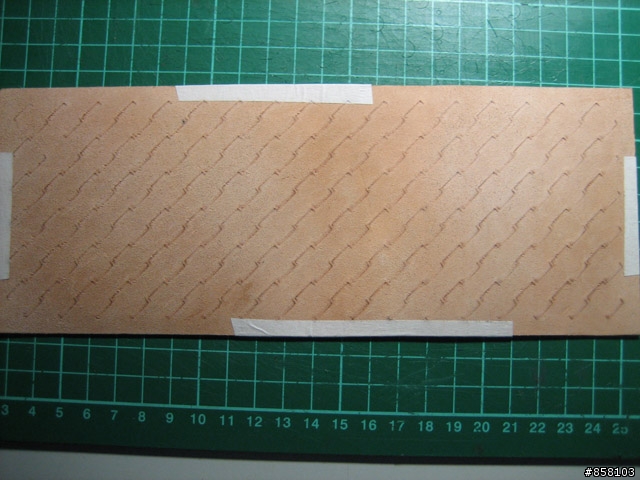

接下來利用版型與編織外皮用紙膠帶固定
剛開始利用手將工具對齊版型敲打
敲幾個就已經手抖動,後來直接把工具

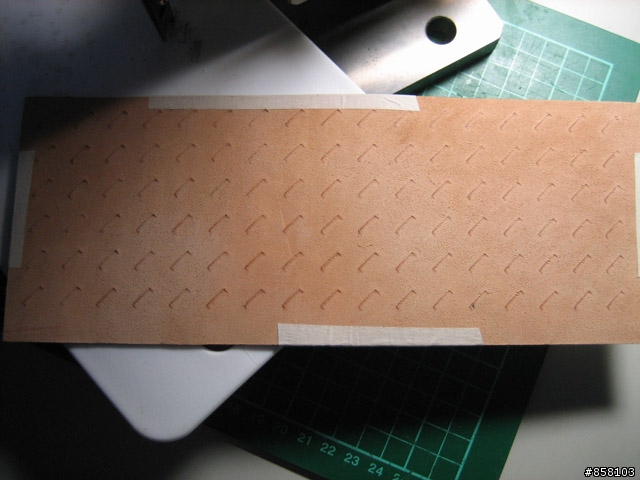

裝上自制菱斬打洞機上,一個一個打下去
整個製作過程如下圖表示.........
敬請指教
==============2013.3.4==============
會再製作凹治具及分享過程請看
沛納海手縫皮革編織表帶分享
http://www.mobile01.com/topicdetail.php?f=376&t=3229754&last=42140821
3/2日星期六,編織表帶(26mm),編織部分寬度7mm繪製完成
沛納海26mm編織表帶型紙(7mm治具)
附加壓縮檔: 201303/mobile01-02b61350edd16f70056432aa313ea57f.zip
至於治具手上無此寬度,出門尋找機械加工廠
想借用銑床製作凹型治具,轉了一圈全部休息未上班
最後至較遠堂哥開設之加工廠也是未上班
好吧!來一次純手工(鉗工)製作7mm凹型治具
製作過程也拍照,想必有皮友也想自己製作
首先至五金店購買五隻組金剛銼刀NT$130元
當然要選擇適合寬度
有三角.四角.圓形.半圓.平形五支金剛銼刀組
這次只使用半圓.平形金剛銼及高碳鋼三角銼
這些銼刀當然也可細磨皮革哦!
先前有製作8.5mm/7.8mm二組治具
此次選用7.8mm治具對邊製作7mm治具
接下來製作前先拍個大合照
至於有支傳統高碳鋼三角銼以前就購買的
因家裡未有老虎鉗,採用檯燈使用旋轉台加上可固定
之鐵塊當作研磨固定治具(先前就有改造之簡易固定台)
準備研磨凹形治具固定於旋轉台上
現有7.8mm凹形治具未加工寬度為9mm(從高碳鋼銼刀柄鋸下)
先用金鋼銼加工寬度兩側至約7.2mm
因為此治具要固定於金屬圓棒上
所以又鑽圓孔4.5mm,先前此治具已有熱處理過
鑽頭鑽孔也造成鑽頭有些磨損
接下來先利用半圓金鋼銼磨凹形狀,磨..磨..
磨到一定深度後採用平行金鋼銼,磨..磨..繼續磨..
深度確認可後,翻面利用高碳鋼銼刀,磨..磨..繼續磨..
終於磨出凹形狀(最好磨至完成品尺寸)
當然未硬化之高碳鋼用於皮革上
想必使用幾次後一定磨損或形狀變形..
利用家裡煮菜瓦斯爐來個熱處理使治具硬化
熱處理液只要水就可(再加入食用鹽也可)
瓦斯爐上最好放入鍋子(當然鍋內要加水)
使其瓦斯爐火聚熱(對治具前端較快速變成紅色)
當前端出現橘紅色後,快速取出放入準備好之熱處理液
此時凹治具已經有硬化處理,可勝任皮革切削之硬度
取出後凹治具,要利用平銼及細砂紙精研磨
還是一樣磨..磨..繼續磨..磨到最好之外觀
也不一定要磨到像刀鋒利
凹治具現擁有7.0 7.8 8.5mm三種
最後也來個大合照
此次製作7.0mm凹治具主要用於手縫編織表帶用
總共花費時間約2.5~3小時
接下來還要製作用於編織皮帶使用之凹治具
因還未繪製圖面尺寸未知.......
以上製作過程給於皮友們參考
這種製作過程公開,不知在Mobile01網站是否違規.....
