ASUS MeMO Pad7 ME170C 拆解焊接USB

前幾天小二的女兒說想要跟爸爸用LINE聊天,正好又翻到了這台放了很久的平板,拿出來看看, 完全開不了機, 大概是電池沒電了, 插上USB電源後也沒反應, 搖晃Micro usb看起來會有點晃, 猜測應該是接頭焊點鬆脫了, 決定拆開來修修看, 反正是死馬當活馬醫了
以下為拆解步驟

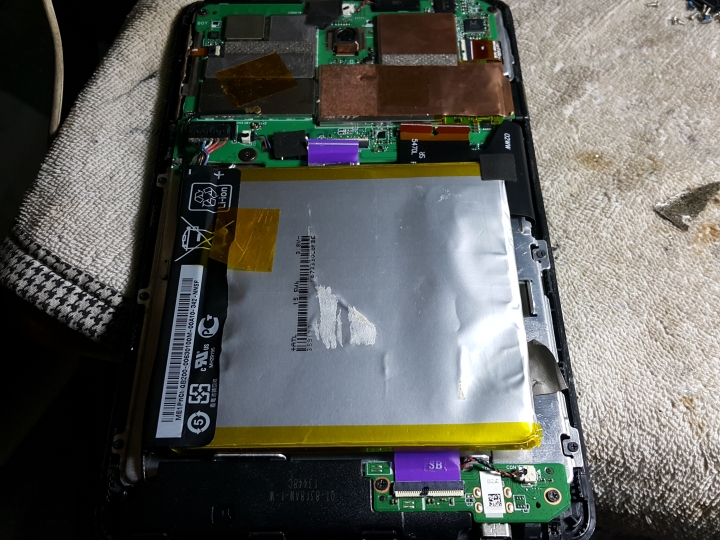

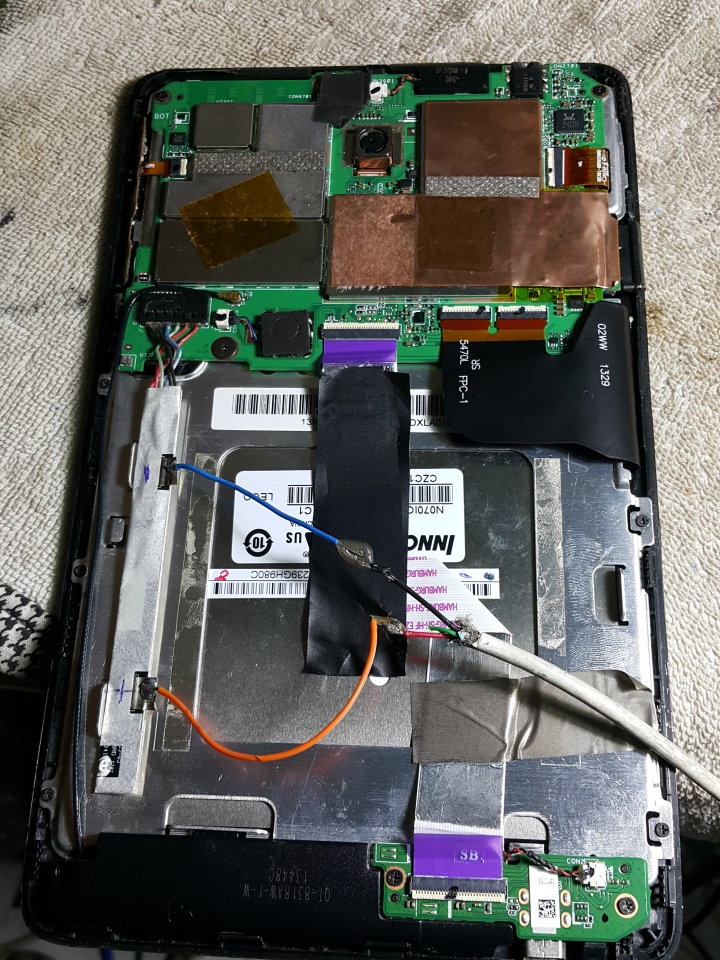

1. 用指甲沿著背蓋縫隙轉一圈, 就可以把後蓋卸下來了

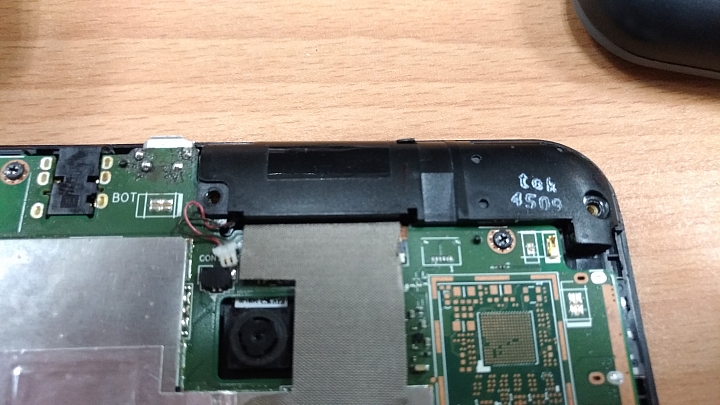

2.拆卸下speaker上的螺絲與connector接線(線很細要小心拉斷, 建議用小鑷子來作業)

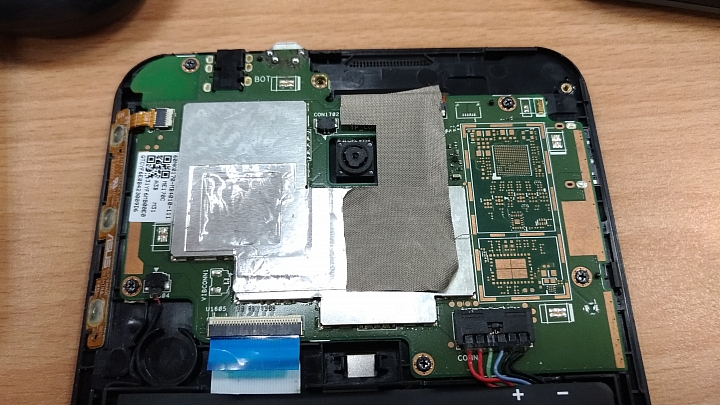

3. 移除speaker, 接下來拆解固定pcb的5顆螺絲

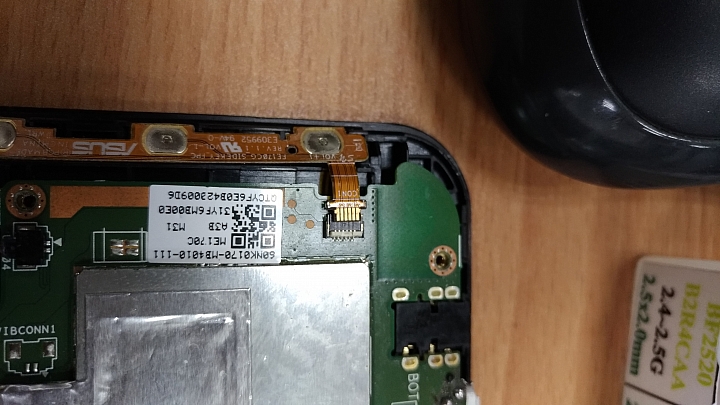

4.移除按鍵的軟排線, 只要把connector的白色拉柄往上撥, 再輕輕把排線拉出

5.移除MIC Connector, 一樣跟speaker一樣線材很細, 請小心

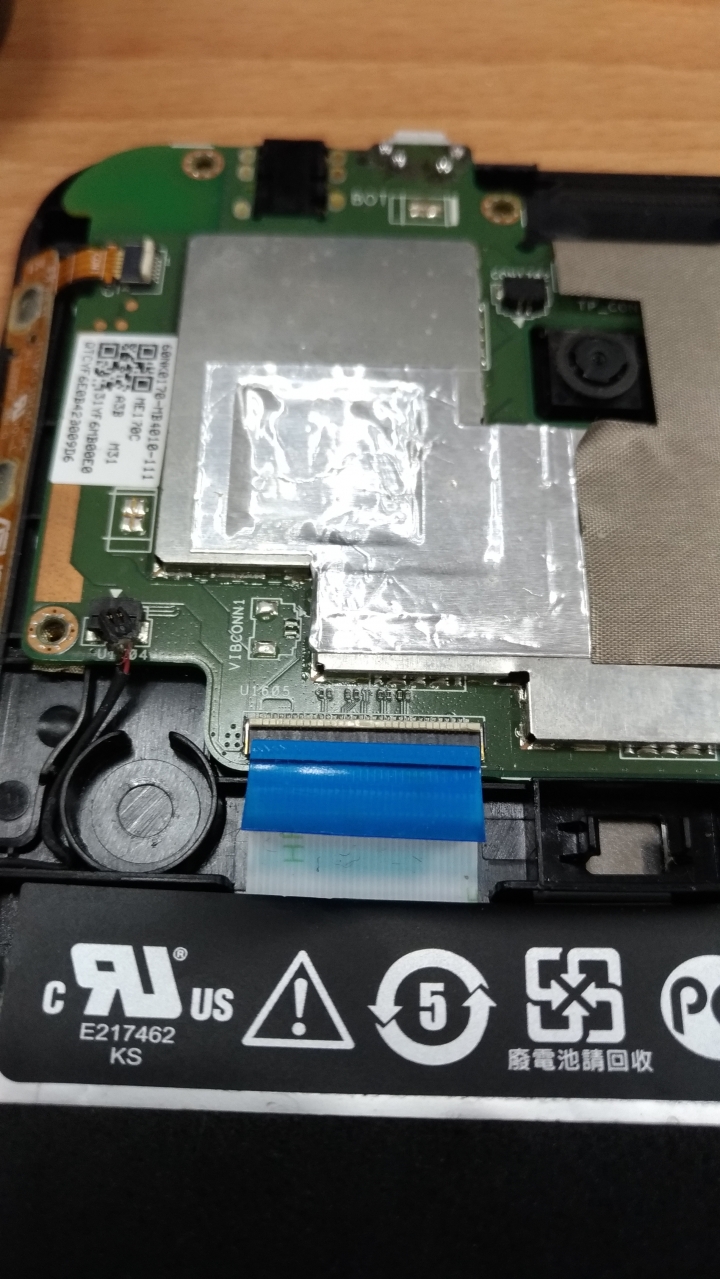

6. 藍色那個軟排線, 撥開connector上方的白色拉柄,再輕輕把排線拉出

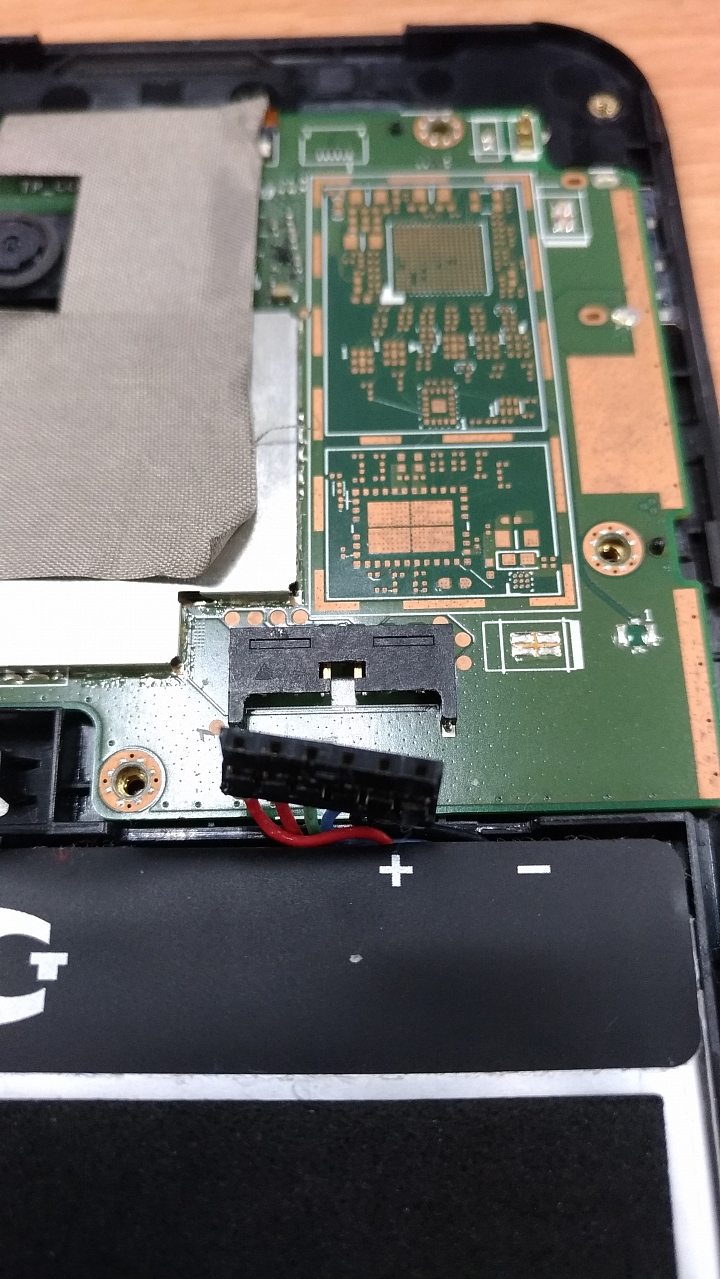

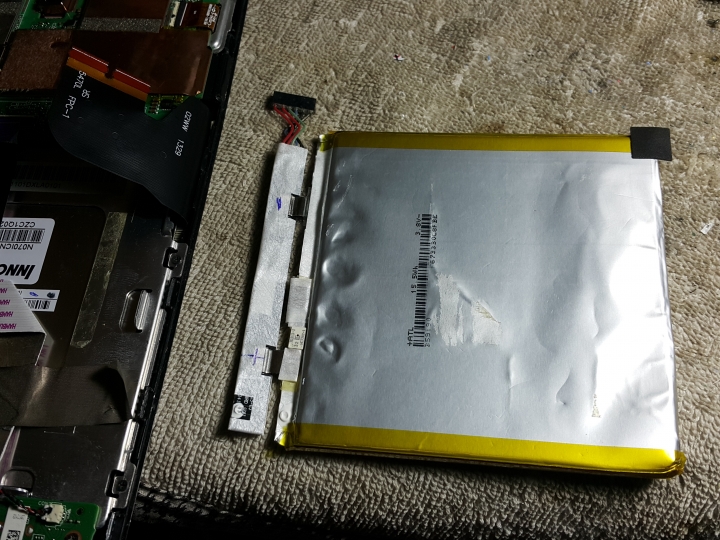

7. 移除電池接線, 這個用點小力, 慢慢往下方推就可以出來了

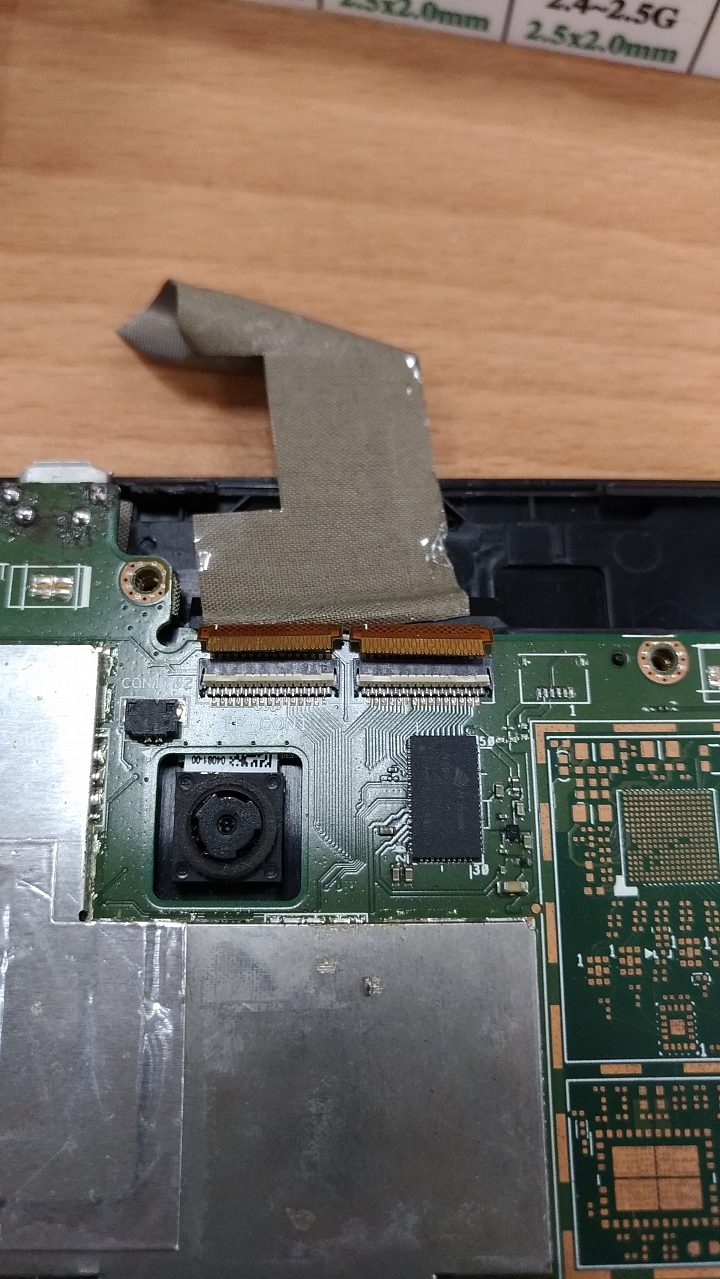

8. 由下往上司開導電膠布, 可以看到下方有兩個排線接頭

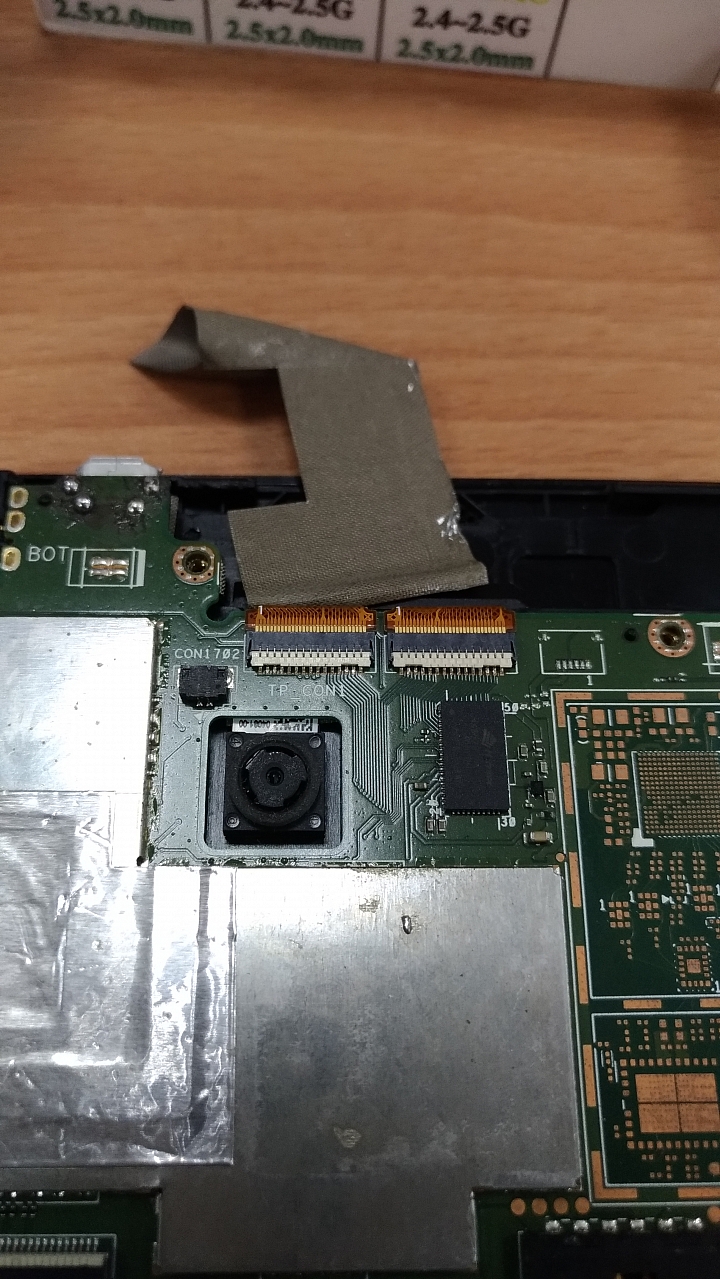

9.上方兩個軟排線, 撥開connector上方的拉柄, 再輕輕把排線拉出

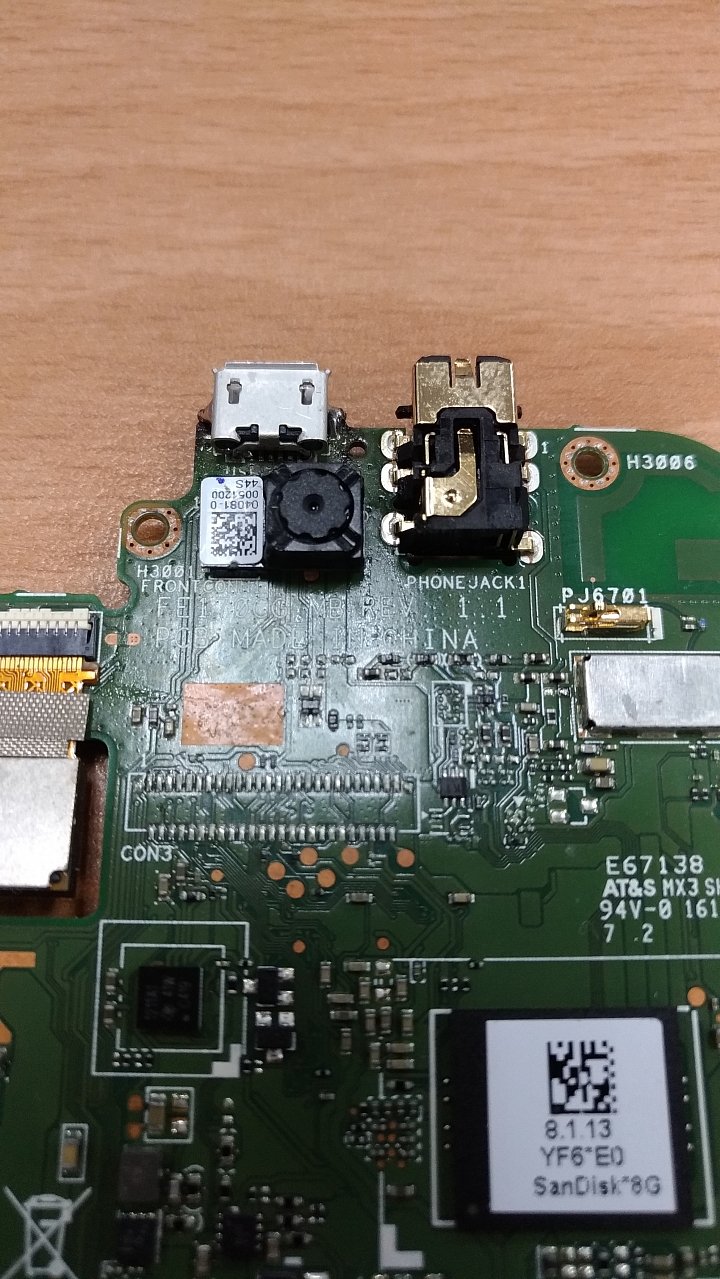

10. 此時就可以把主板整個從機器上卸下來了, 此時發現usb後方有個鏡頭模組在那邊, 會沒辦法做usb拆焊

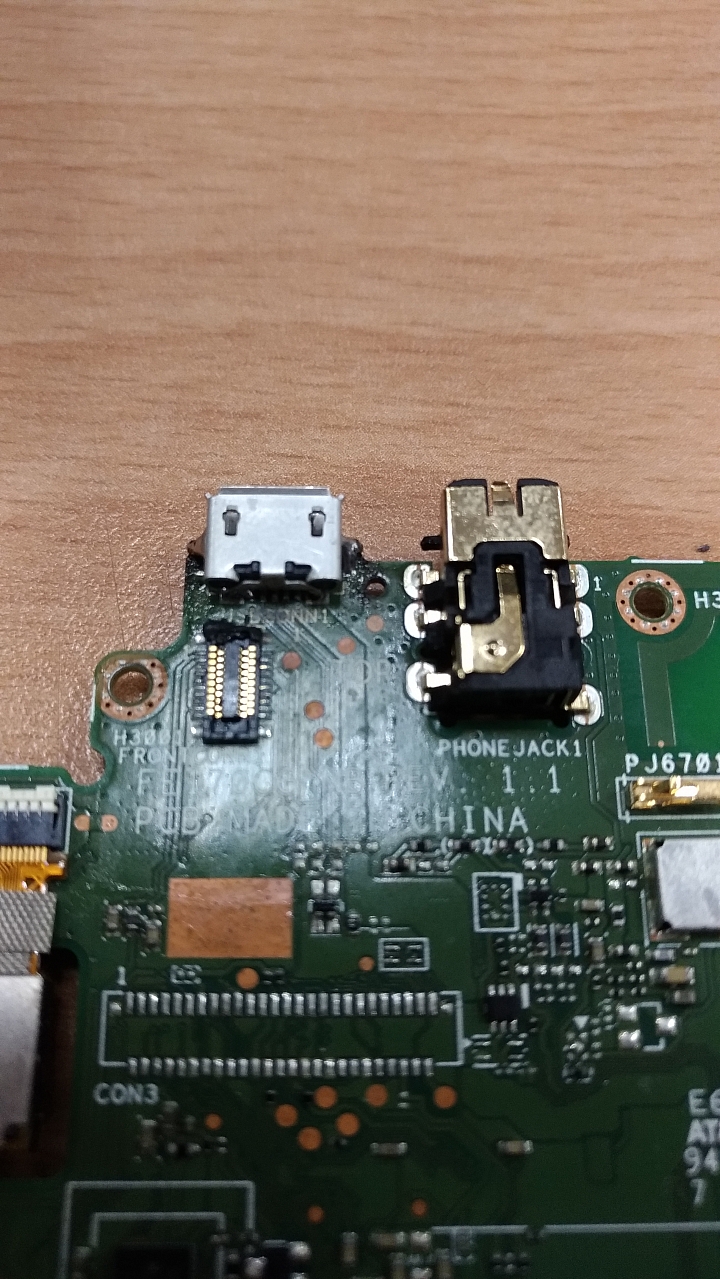

11. 鏡頭模組與connector之間卡的有點緊, 稍微在邊緣往上撥就可以拆下來, 這種connector容易因用力不當被破壞, 還請小心

這個時候就可以針對usb connector做焊接了, 最好是把鏡頭模組connector用防焊膠帶保護起來, 避免焊接時不小心損毀
完成之後, 就依照反向順序把機器再裝回去, 插電之後開始可以充電了

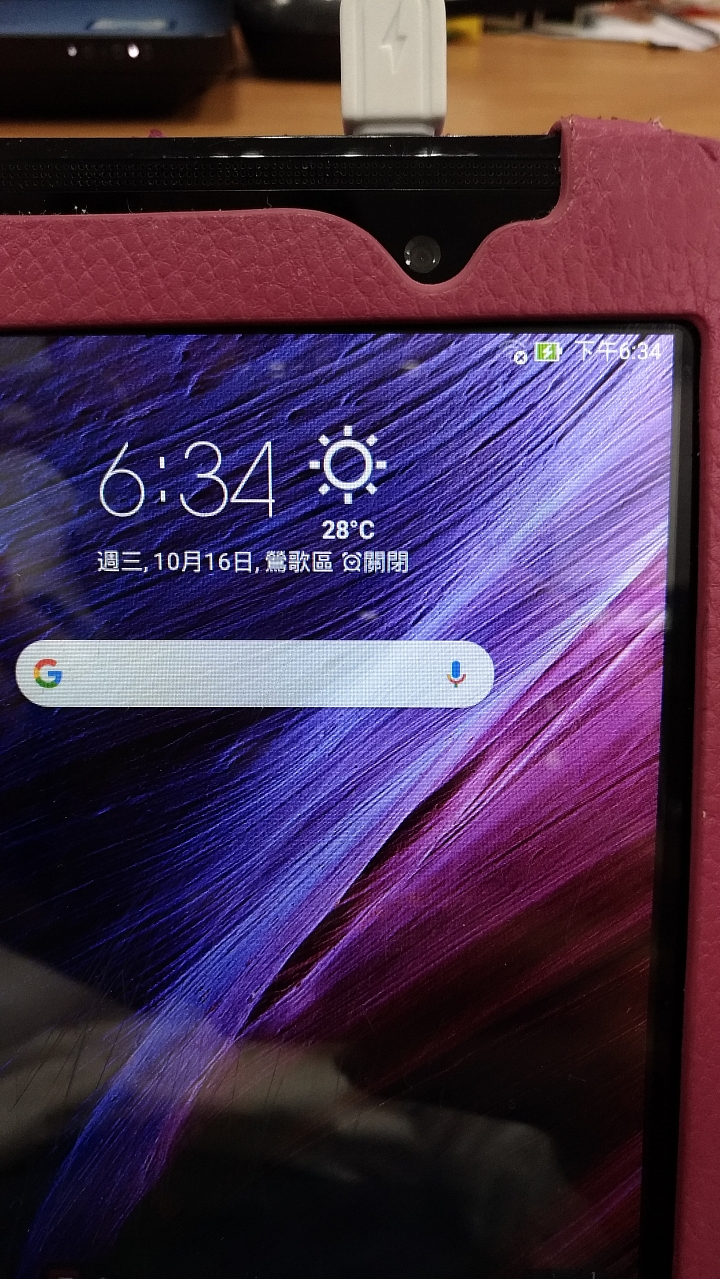

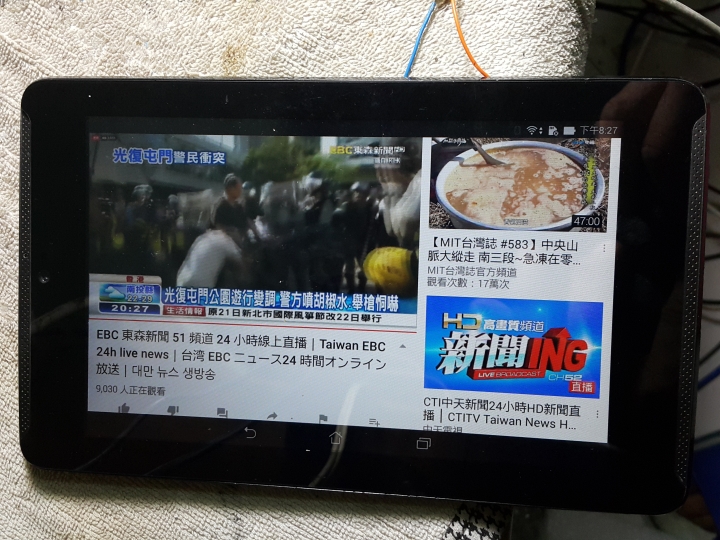

過陣子後打開電源, 大復活

拆解順序有些部分可以對調, 可以自行評估
