植錫球

植錫球

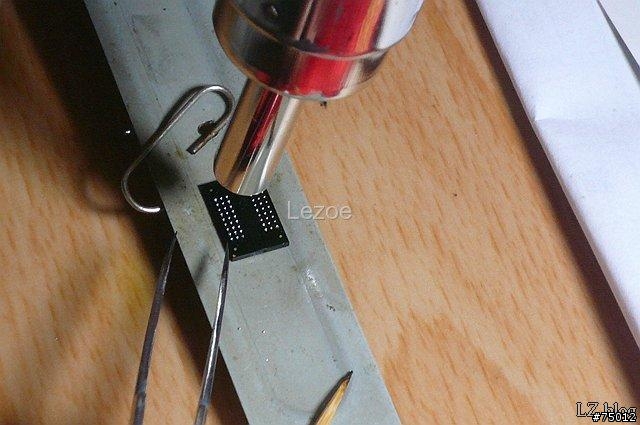

懶方法，直接塗焊油擺錫球，加熱，ok！（稍稍困難，但個人有點懶，這樣比較方便）

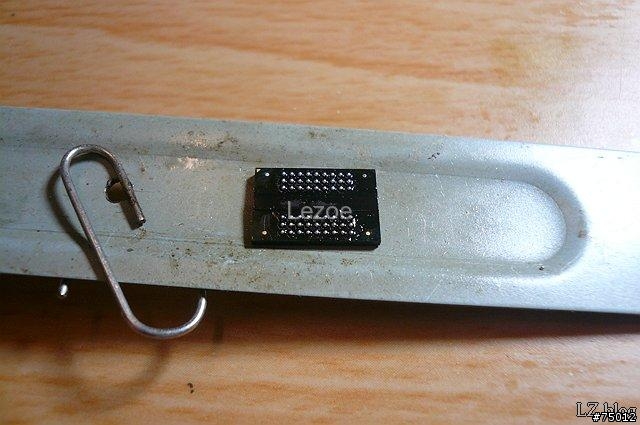

植好的54球，bga晶片
植錫球

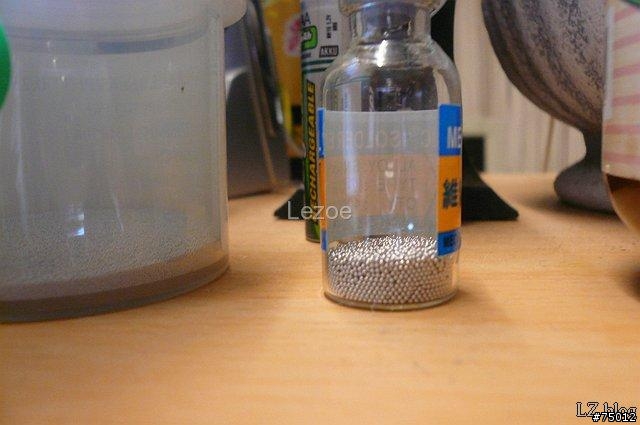

錫球，有大有小有很多種尺寸，有鉛無鉛...
植錫球

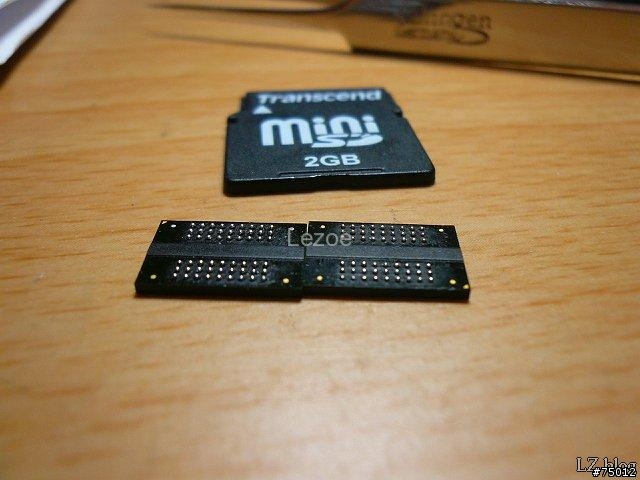

完成一對眼睛快拖窗了

應該有更好的方法，沒寫很多，有興趣可以參考

2009-07-17 0:38 #1

文章關鍵字

植錫球

hpir416v

95分

2樓

hpir416v

個人積分：95分

文章編號：13404298

請問大大這個可以用來幹麻!!
可以幫小弟解釋一下嗎?

coralpolyp

91分

3樓

coralpolyp

個人積分：91分

文章編號：13405172

大大剛新買來的晶片是不是已經有錫球了呢?

可能是有些人虛焊變成要重新焊這時候就需要重新上錫球了吧

等了好久.....818pro還是沒辦法上128mb
我一直以為機板設計跟阿福阿芬差不多可能可以參考的說....

lezoe

75分

樓主

lezoe

個人積分：75分

文章編號：13439073

hpir416v wrote:
請問大大這個可以用來...(恕刪)

這是bga包裝的ic的接腳及焊接雙用的功用，一般新的bga IC會附上，
但有時故障或是發現冷焊虛焊時，必須把bga ic拆下，此時就需要重新
植上錫球之後，再焊回電路板上。

這部份屬於修理的重要步驟之一。
現在的顯示卡，電腦，手機，mp3/4，都有BGA封裝的IC
所以修理時，就用的上的技術。

dell

292分

5樓

dell

個人積分：292分

文章編號：13524688

真有趣
我真的不是這個領域的人
可是我好喜歡這個領域的事物喔~~

switch557

175分

6樓

switch557

個人積分：175分

文章編號：13525097

好懷念的骨董
鋼板,錫珠,錫膏,定溫熱風槍,封膠軟化劑,超音波清洗機

曾經靠這個吃飯,
現在會的人應該越來越少了

taiwan2008

2858分

7樓

taiwan2008

個人積分：2858分

文章編號：13630549

問題是拆下 bga chip 拆不好會毀掉

以前看朋友拆過 chipset bga chip , 如此多球熱風機吹一邊但是另一邊沒掉
吹半天 ic 不知道多熱 , pcb 都好醜

不知道能否教下如何漂亮吹下 bga chip

thank you

lezoe

75分

樓主

lezoe

個人積分：75分

文章編號：13780088

taiwan2008 wrote:
問題是拆下 bga...(恕刪)

會出現你說的情形~應該是溫度過高還有加溫不夠均勻的緣故(或許是風口太小，BGA太大顆吧~改用大一些的風口)

取下BGA時應該是很輕鬆，不需用啥力道，感覺要像是晶片沒有焊在pc板上，直接可以拿起的力道，如果需要另外施力時，千萬別用力到拿起，很容易傷到pc板的銅箔，切記！ orz

nemesis1573

10分

9樓

nemesis1573

個人積分：10分

文章編號：17850253

對這門技術很有興趣~
請問哪裡有得學啊?

小時後有在焊些小玩具(跑馬燈之類的...班門弄斧~ XD)
最近手頭上有一張顯卡好像是RAM脫落了~(網路上的說法)
突然想自己DIY 才發現我選錯了系...(我化工的..)

ELFin WM 6.5 繁

alex9900

6分

10樓

alex9900

個人積分：6分

文章編號：43411628

一粒一粒放上去, 真的眼睛會脫窗, 而且桌面水平還要非常準才不會跑珠..
