澳洲研究室研發 60元讓手機變醫療級顯微鏡


日前在Google行動視界的活動,邀請了相當多亞洲地區開發商,來分享他們成功創新的經驗及產品,其中也邀請到澳洲國立大學應用光學研究室的負責人Steve Lee,來跟大家介紹一項相當特別的成果:水滴顯微鏡(Droplet lenses)。


這個作品並非首次發表,今年四月發表時,就曾經引起國外媒體的關注,因為這項技術可以讓手機外掛一個水滴狀的光學鏡頭後,就可以變成一台160倍高倍率顯微鏡,而且成本只要2美金(約台幣61元),其拍攝效果不輸給一台要價美金千元(約台幣3萬元)的臨床專業設備,更重要是它可以自製;這項技術未來可以運用在教育,以及醫療資源匱乏的地區...等,可在相當多領域發揮作用。

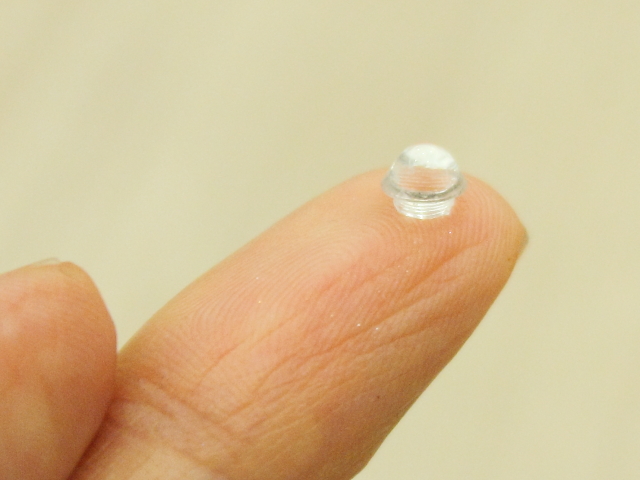

研究負責人Steve Lee向我們展示了這個水滴顯微鏡,非常小一個,它是由一種名為PDMS的高分子聚合物製作而成的,這材質具有高透光性,而且便宜,很適合當作光學材料,研究室利用3D印表機製作模具,把高分子聚合物材質滴入模具後,利用重力讓材料自然的滴成水滴狀後,再放進烤箱成型,就完成了,放置在手機鏡頭上,就可以達到像顯微鏡般的放大效果。

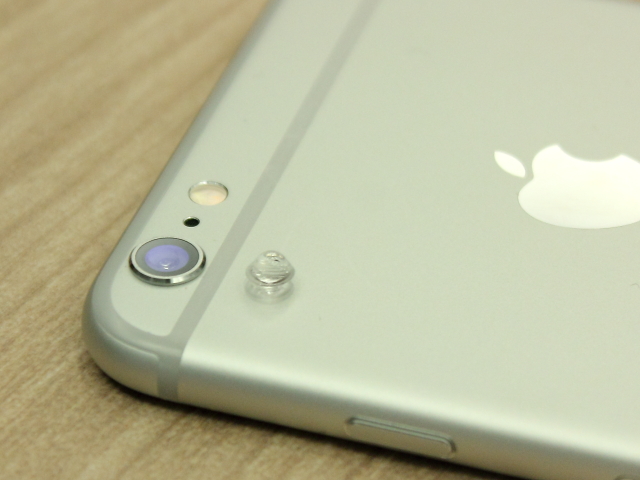

放在iPhone鏡頭旁大家可以更好想像它的大小。

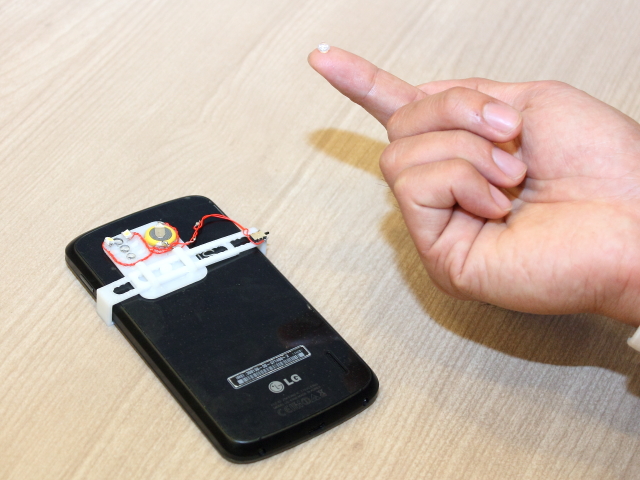

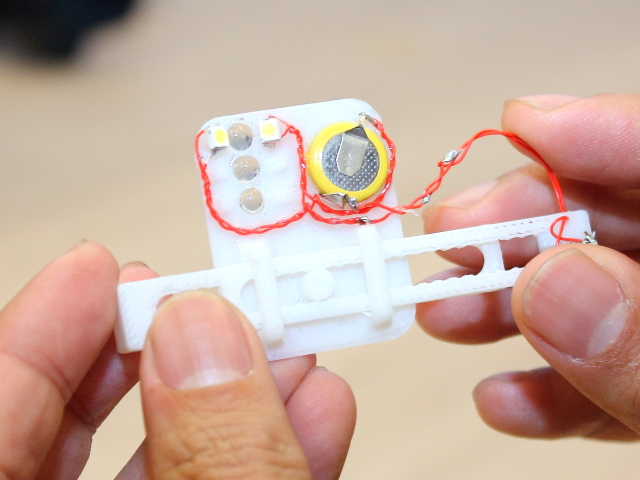

除了水滴顯微鏡鏡頭,研究室也利用3D列印製作了一個可套在手機上的LED燈架,可以輔助拍攝效果,這樣一個水滴顯微鏡,可以有160倍的放大倍率,可以拍攝人體的微小組織,比方這是一個癌症病理組織的顯微照片,右邊是顯微鏡拍攝,左邊則是水滴顯微鏡拍出的樣子,可以看到水滴顯微鏡的效果,並不輸給這醫療顯微鏡,但成本低上許多。

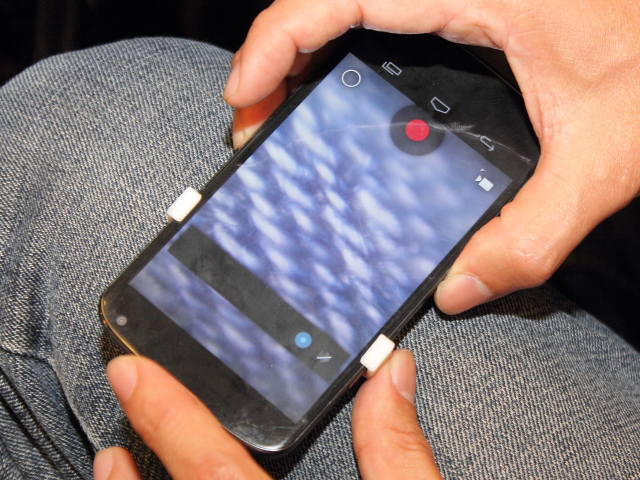

研究主持人Steve也在直接把這Droplet Lens貼在手機鏡頭上,現場為我們示範拍攝牛仔褲紋理,效果相當清楚。


而且這樣一個水滴顯微鏡的製作成本僅需2美元,低廉的成本,跟簡易的製作方法,有助於將它推廣使用在比方醫療、教育以及農作產業...等領域。
學校可以拿來做教學,研究單位也有更便宜簡便的顯微攝影工具從事科學研究。
而且這項技術對醫療資源不足的偏遠地區,或無力購買昂貴設備的國家尤其有幫助,他們可以運用這項科技,更快速方便的進行病理檢驗,甚至把影像上傳到醫學研究機構做進一步的診療。或者農民或研究員,也可以藉由這個工具很快看到農作上的病蟲害,或是深入研究農作物的組織....等。
目前水滴顯微鏡還沒有正式推出市場,或被那個單位實際採用,但預計兩個多月後會開始進入實際應用階段,而且這個平價、方便而且拍攝效果好的創新科技,已經引起歐洲、英國、美國醫療公司的注意了。
