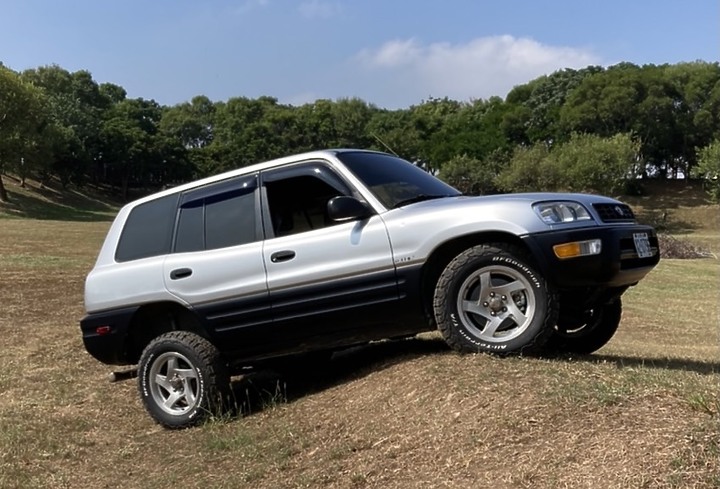

首先介紹車子,目前座駕是1999年出廠的豐田1代RAV4。
老車也要使用新科技:1999年一代RAV4 安裝Apple CarPlay主機

在1999年的那個年代,這台車子目前標配22年前Panasonic 1DIN卡帶音響主機,在22年後,卡帶已經被淘汰,目前只剩下廣播電台的功能。
老車也要使用新科技:1999年一代RAV4 安裝Apple CarPlay主機

所以想說弄一台Apple CarPlay功能的主機,一次解決導航與手機放歌的問題。

那麼花錢去安裝Apple CarPlay功能的主機;但是外面動輒2萬元安裝費真的吃不消。所以呢,找便宜又划算的Apple CarPlay功能的主機-車美仕就變成最好的選擇。

桃園隱形冠軍車美仕影音主機

開22年的老車,一看就知道平常的日子過得不是很好,所以影音主機的重點在於Apple CarPlay功能功能即可,另外有個的重點,就是價格要便宜。

首先會選用桃園隱形冠軍車美仕的原因有三個
1. 車美仕在二手市場量大,而且二手價偏低,台幣2000元二手主機,能買到的大概只有車美仕;而且車美仕主機有通過豐田認證,品質可以保證。

2. 車美仕對應的豐田的主機線材網拍一堆賣家在賣,收到空機後,可以很方便的買到線材。

3. 豐田車主機線頭25年不變,車美仕對應的豐田車,空間可無痛直上,主要電源與音源線頭完全不用修改。


接著是選機,在2021年的今天,網拍上可以找到在賣的主機大概有這三種 :

1. SDSV1210 : 主機螢幕為7吋,2001-2020年出廠的一般豐田2DIN空間都可以無痛直上,可以外廠改Apple CarPlay功能,約2800。

2. SDSV1000 : 主機螢幕為8吋,一般2DIN主機飾板空間沒辦法直上,必須挖飾板,這一型也可以外廠改Apple CarPlay功能,優點是網路上數量很多,價格比1210的機型便宜。

3. LATW19DA : 開頭為DA的主機,一般豐田車可以直上,但無法外廠改Apple CarPlay功能。

所以建議老車以2000元預算去收SDSV1210主機,外廠花2800元改Apple CarPlay功能,1100元買全套含倒車顯影的線頭即可,這樣比外面動輒2萬元安裝Apple CarPly功能的主機,約可節省到15000元的安裝費用。

老車也要使用新科技:1999年一代RAV4 安裝Apple CarPlay主機

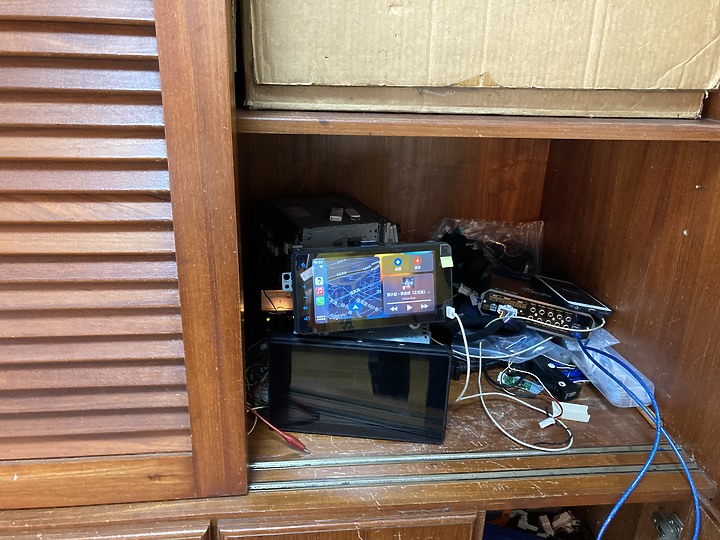

主機型號SDSV1210,是用2張小朋友收來的二手品,這一台影音主機,是~~車美仕~~替豐田汽車設計的智慧大腦。據車美仕的新聞稿說,2016年花了2億元研發車上的智慧大腦,而且受到全台90%的TOYOTA與Lexus車主的青睞與肯定。

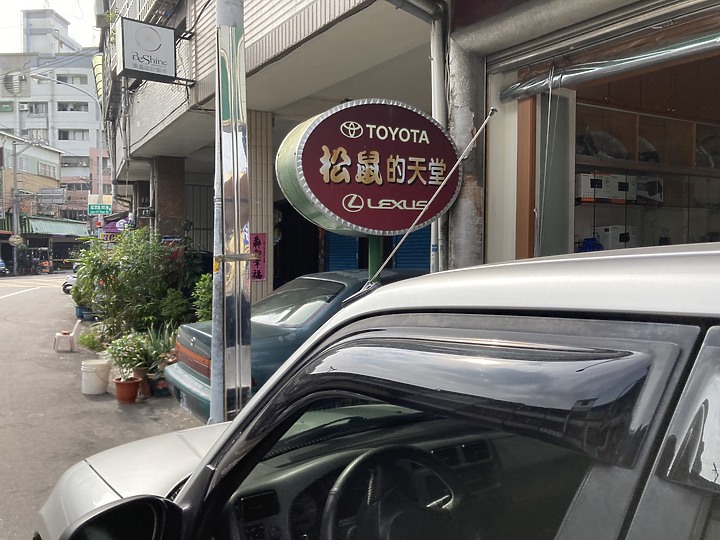

帶著原始主機,到潭子松鼠的天堂,改Apple CarPlay功能
老車也要使用新科技:1999年一代RAV4 安裝Apple CarPlay主機

改Apple CarPlay功能的費用約2800元
老車也要使用新科技:1999年一代RAV4 安裝Apple CarPlay主機

影音主機的安裝空間

要安裝影音主機,首先是先介紹這一台車子的影音主機安裝空間。

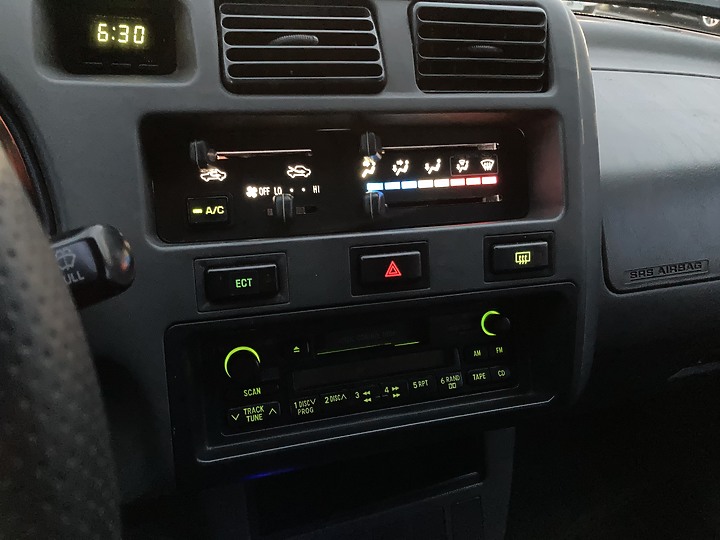

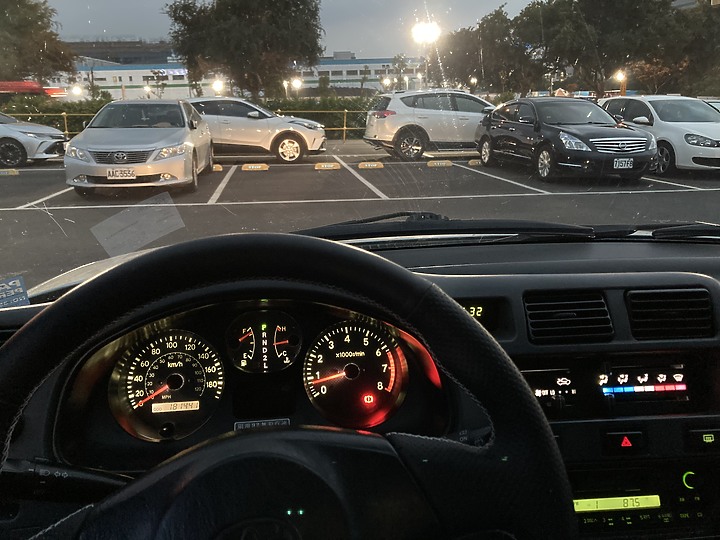

主駕駛座視角:
老車也要使用新科技:1999年一代RAV4 安裝Apple CarPlay主機


所以接下來,並不是使用原本的1DIN卡帶音響主機位置,而是最下方安裝無線電車機位置的地方。
老車也要使用新科技:1999年一代RAV4 安裝Apple CarPlay主機

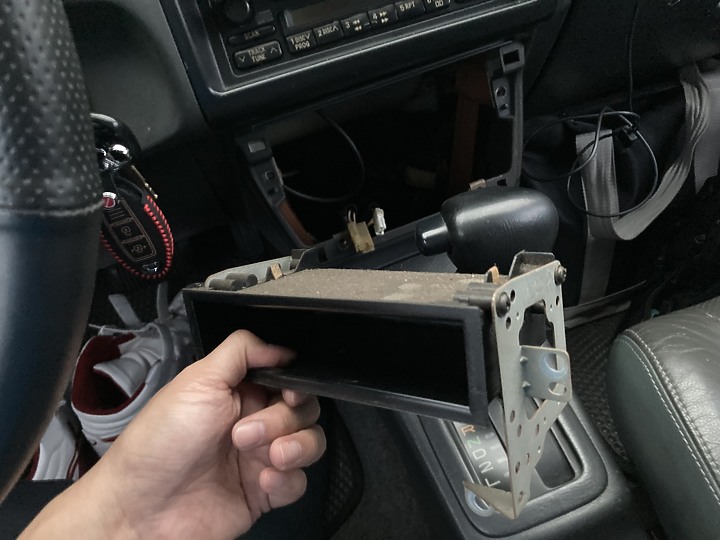

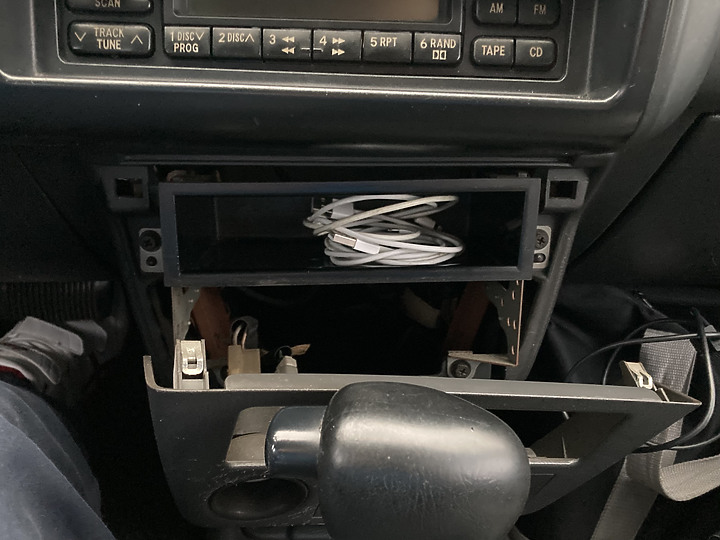

拆下底下擴充位置的面板及置物盒。
老車也要使用新科技:1999年一代RAV4 安裝Apple CarPlay主機

裡面是2 DIN的主機空間,剛好可以把這一台車美仕影音主機給塞進去。
老車也要使用新科技:1999年一代RAV4 安裝Apple CarPlay主機

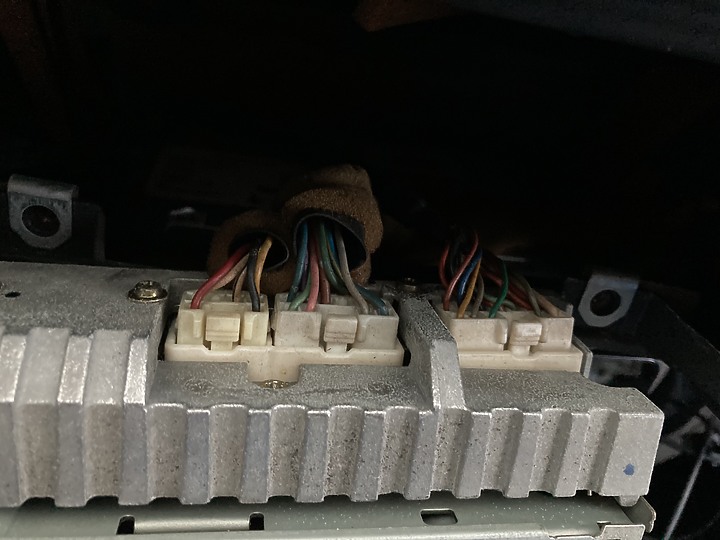

接續下來是接線,把原本22年前的Panasonic 1 DIN卡帶音響主機排線拔下。
老車也要使用新科技:1999年一代RAV4 安裝Apple CarPlay主機

排線插入車美仕影音主機上,因為豐田車系的排線接頭都統一,所以不用任何改線接線。
老車也要使用新科技:1999年一代RAV4 安裝Apple CarPlay主機

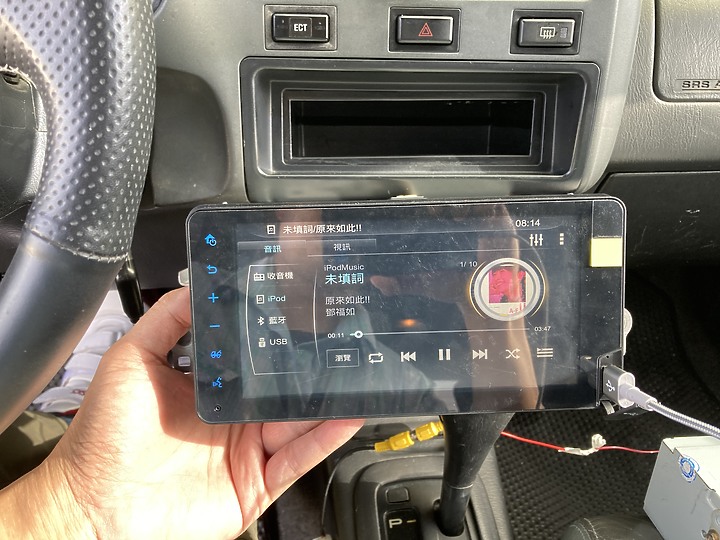

接好線轉動鑰匙,就可以看到車機開機畫面。
老車也要使用新科技:1999年一代RAV4 安裝Apple CarPlay主機

豐田主機在約2000年以後設計的新車,2DIN主機面板尺寸20cm 乘10cm;但一般正常標準2DIN尺寸,是18cm乘10cm;至於我目前車上的1DIN尺寸,是18cm乘5cm,雖然線頭一樣,但是飾板左右要各挖1公分;下面挖5公分,才能完整安裝。

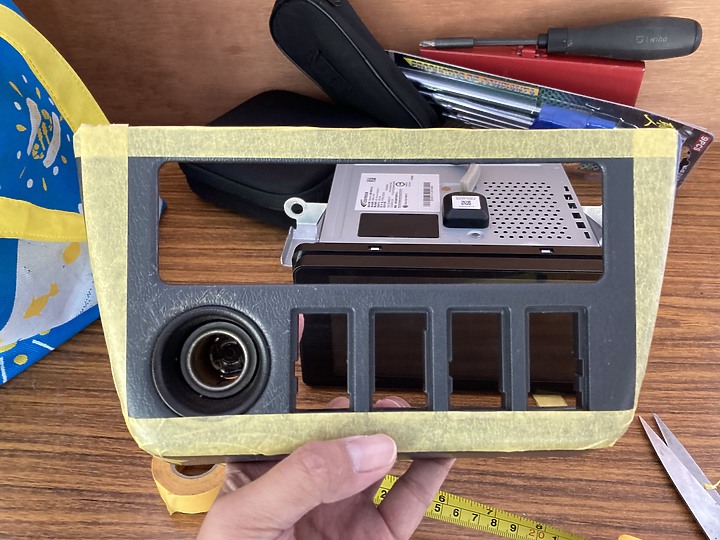

所以必須要切飾板,在飾板上貼上膠帶做記號
老車也要使用新科技:1999年一代RAV4 安裝Apple CarPlay主機

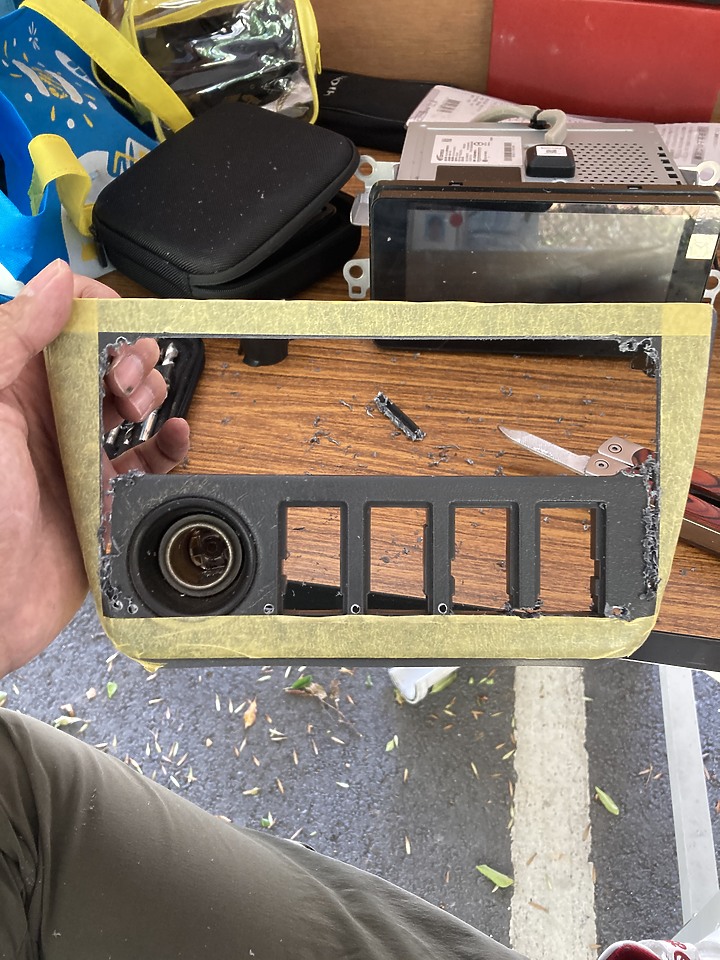

然後沿著膠帶邊緣開始切,即可切到要的尺寸
老車也要使用新科技:1999年一代RAV4 安裝Apple CarPlay主機

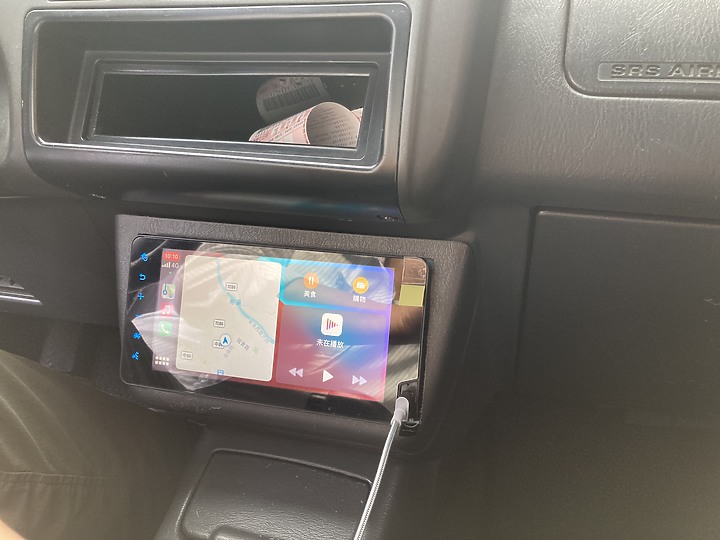

最後把原本抽屜置物盒裝回1 DIN卡帶音響主機的洞,把切好的飾板裝好,插上I Phone,這台車美仕影音主機就可以有Apple CarPlay連線功能。
老車也要使用新科技:1999年一代RAV4 安裝Apple CarPlay主機

老車也要使用新科技:1999年一代RAV4 安裝Apple CarPlay主機

額外購買的線組

這一次有上網購買專用線組,整套線組含倒車顯影,價格大約1張小朋友。
老車也要使用新科技:1999年一代RAV4 安裝Apple CarPlay主機

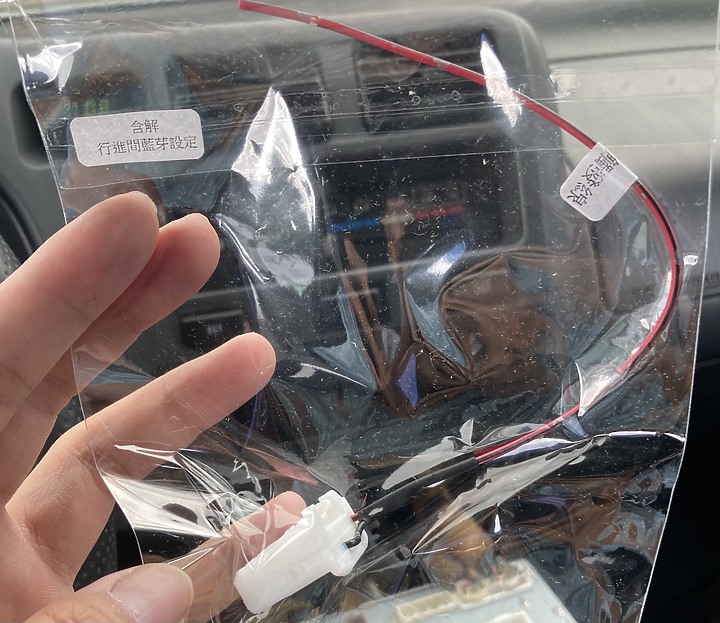

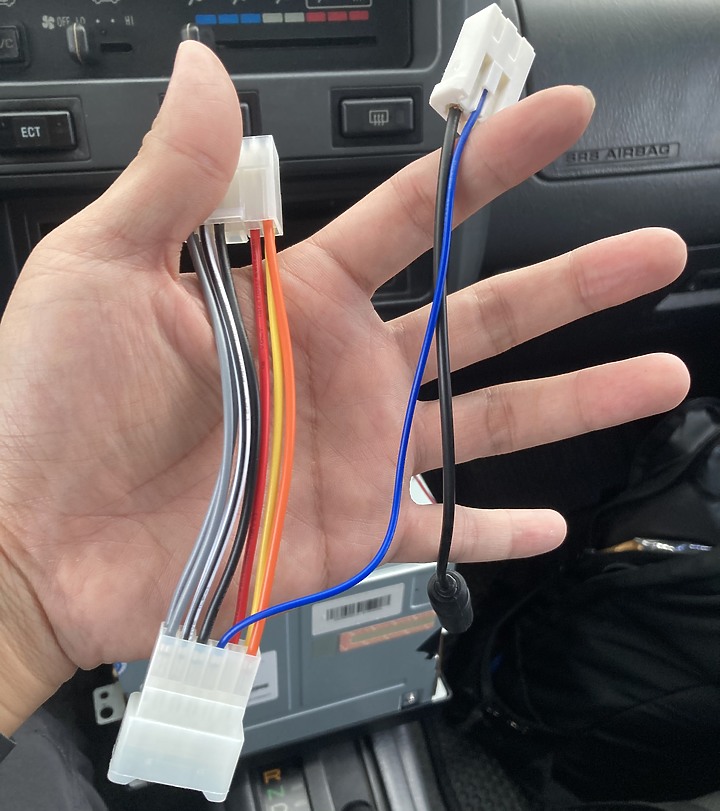

首先這一條接頭,主要是解除行進間無法操作的跳線,以及倒車顯影的觸發線。
老車也要使用新科技:1999年一代RAV4 安裝Apple CarPlay主機

第二條接頭,是收音機天線舊式接頭改新式接頭,插上去就可以收到電台廣波信號。
老車也要使用新科技:1999年一代RAV4 安裝Apple CarPlay主機

一個蘿蔔一個坑,這兩個接頭直接插上去,就會有基本的廣播與解除行進間無法操作的功能。
老車也要使用新科技:1999年一代RAV4 安裝Apple CarPlay主機

倒車顯影的安裝

倒車顯影安裝因為需要拆內裝板藏線,對於新手有難度,所以如果可以的話,最好是外包給人家賺。
如果原本是豐田車系,又有倒車顯影的線,或許直接換鏡頭即可。

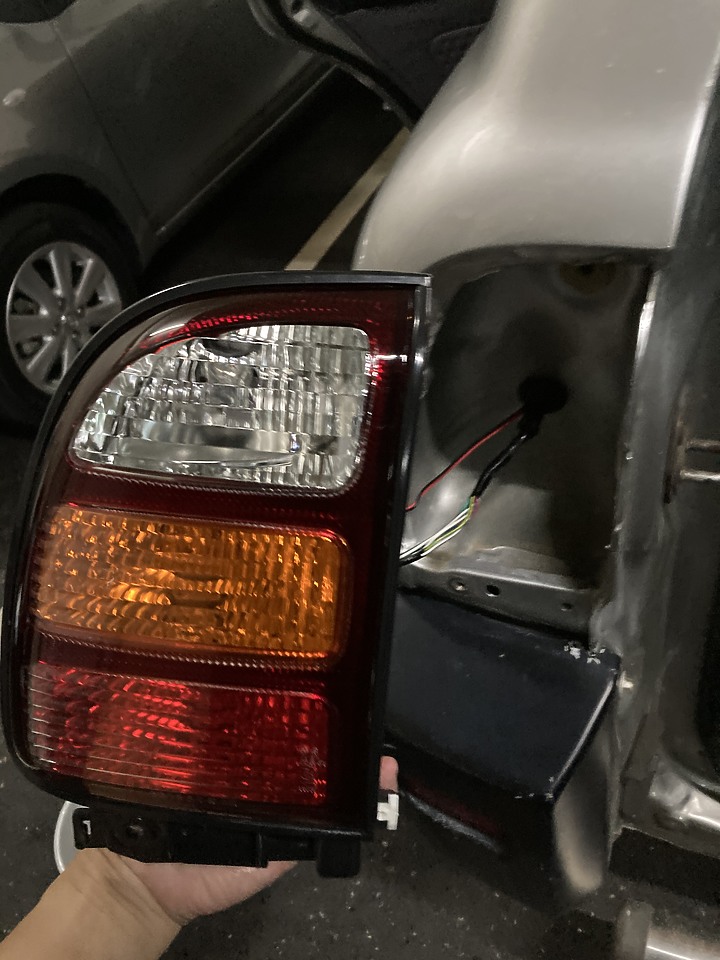

首先拆下後尾燈撥開倒車燈線皮(不可剪線),找出尾燈正負極的線。
老車也要使用新科技:1999年一代RAV4 安裝Apple CarPlay主機

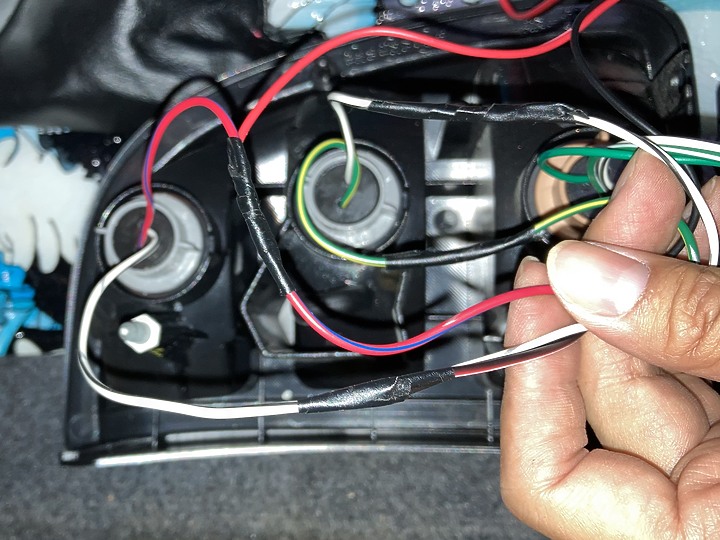

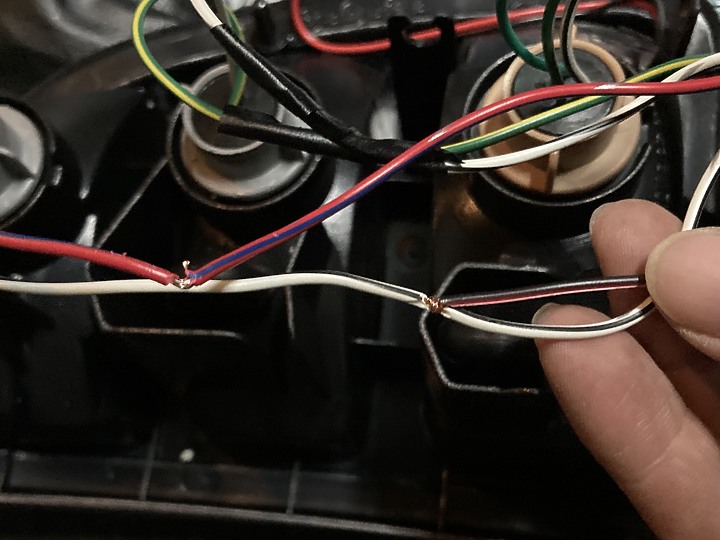

撥開倒車燈線皮(不可剪線),把倒車電源線正負極纏在倒車燈正極與負極線上,並用銲錫焊上。
老車也要使用新科技:1999年一代RAV4 安裝Apple CarPlay主機

倒車燈正極與負極線纏好電工膠帶。
老車也要使用新科技:1999年一代RAV4 安裝Apple CarPlay主機

尾燈安裝前的走線。
老車也要使用新科技:1999年一代RAV4 安裝Apple CarPlay主機

把尾燈給安裝好。
老車也要使用新科技:1999年一代RAV4 安裝Apple CarPlay主機

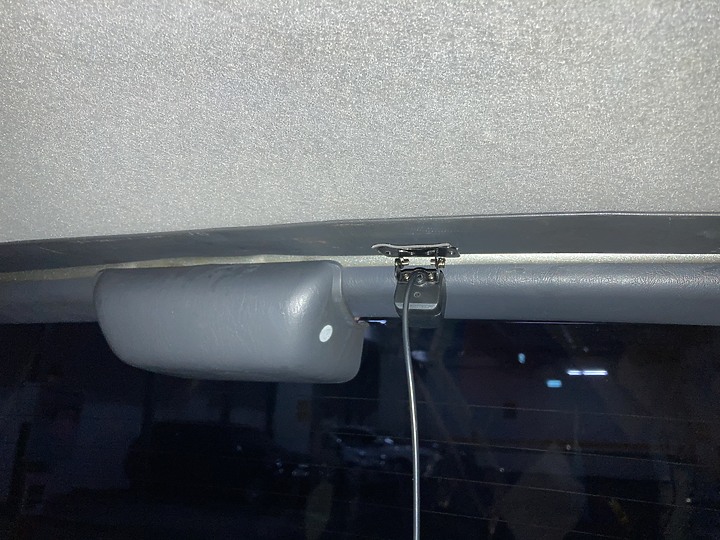

鏡頭是用3M車用雙面膠來固定。
老車也要使用新科技:1999年一代RAV4 安裝Apple CarPlay主機

鏡頭黏貼的位置。
老車也要使用新科技:1999年一代RAV4 安裝Apple CarPlay主機

後上內飾版也是拆開內裝埋線,將電源接頭插進鏡頭上,另外鏡頭線還有一條倒車觸發線,這個要與電源線正極壓接並聯串在一起。
老車也要使用新科技:1999年一代RAV4 安裝Apple CarPlay主機

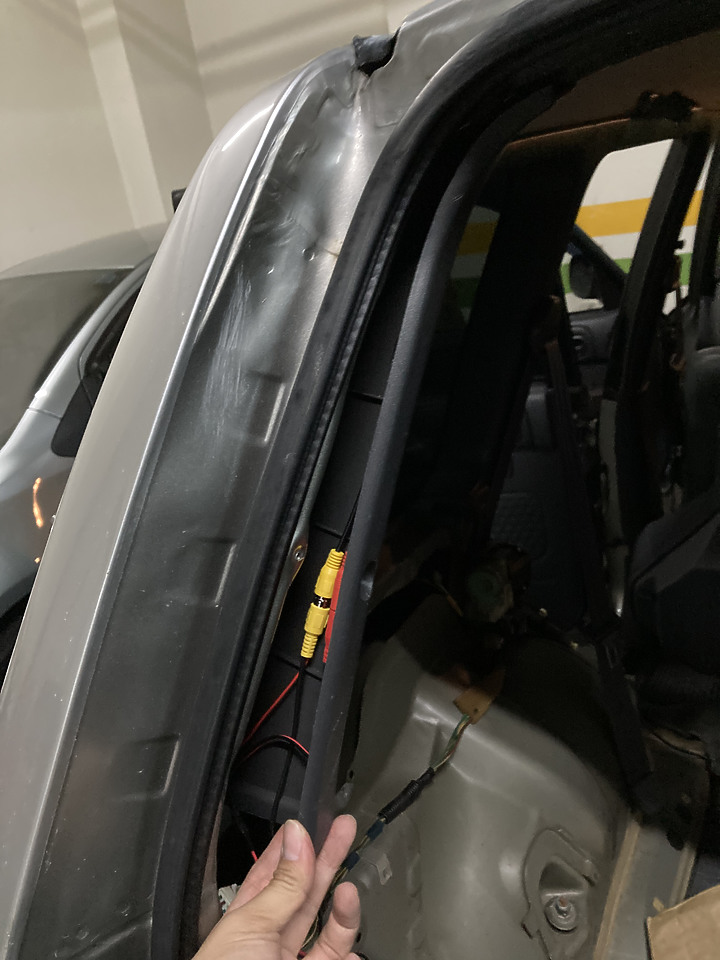

後座的走線,把線給埋進去。
老車也要使用新科技:1999年一代RAV4 安裝Apple CarPlay主機

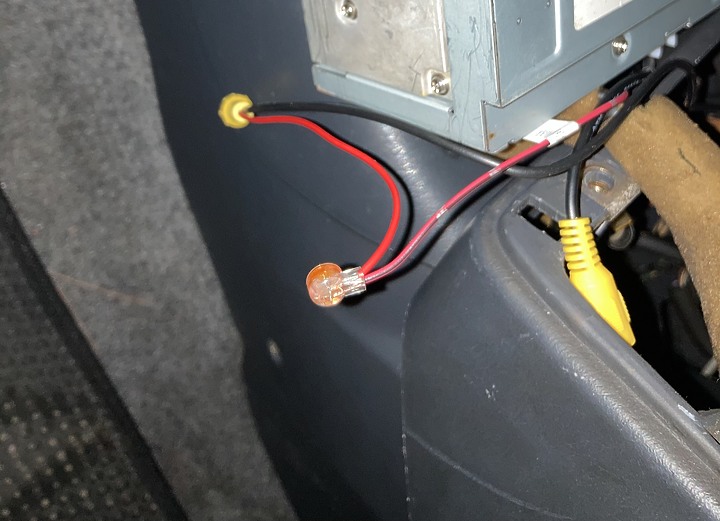

倒車觸發訊號線與預留的線用壓接端子壓接起來。
老車也要使用新科技:1999年一代RAV4 安裝Apple CarPlay主機

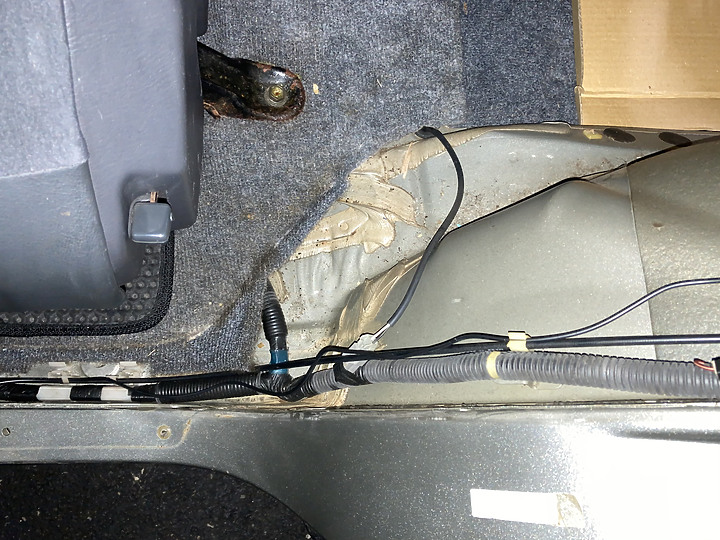

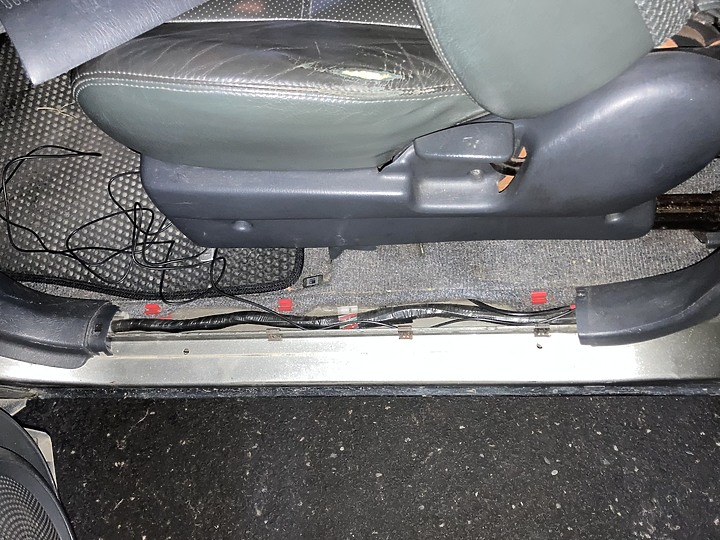

駕駛座的走線,也是拆開門檻,把線給埋進去。
老車也要使用新科技:1999年一代RAV4 安裝Apple CarPlay主機

最後主機背後的接線,把倒車顯影線插上去。
老車也要使用新科技:1999年一代RAV4 安裝Apple CarPlay主機

倒車顯影完成。
老車也要使用新科技:1999年一代RAV4 安裝Apple CarPlay主機


原始點煙器插座固定 !!

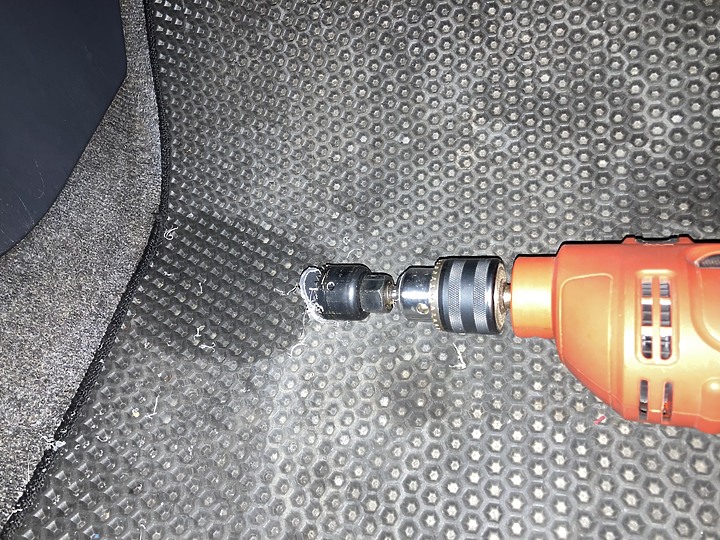

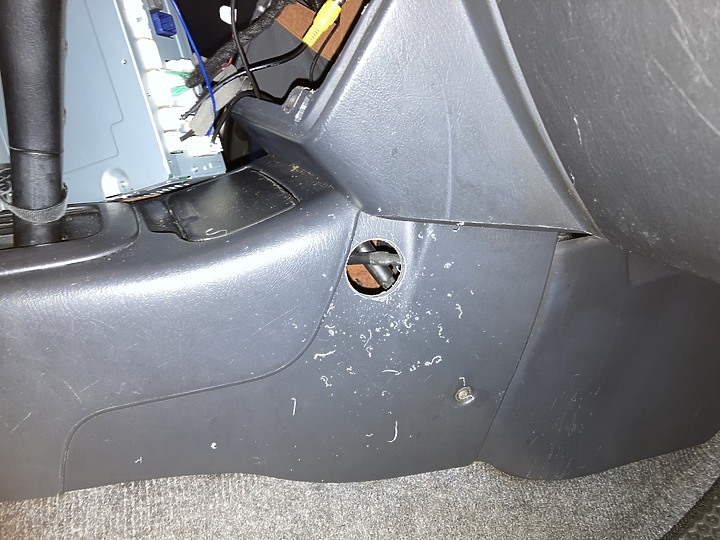

首先使用穴鑽,鑽一個30mm的洞
老車也要使用新科技:1999年一代RAV4 安裝Apple CarPlay主機

使用的穴鑽
老車也要使用新科技:1999年一代RAV4 安裝Apple CarPlay主機

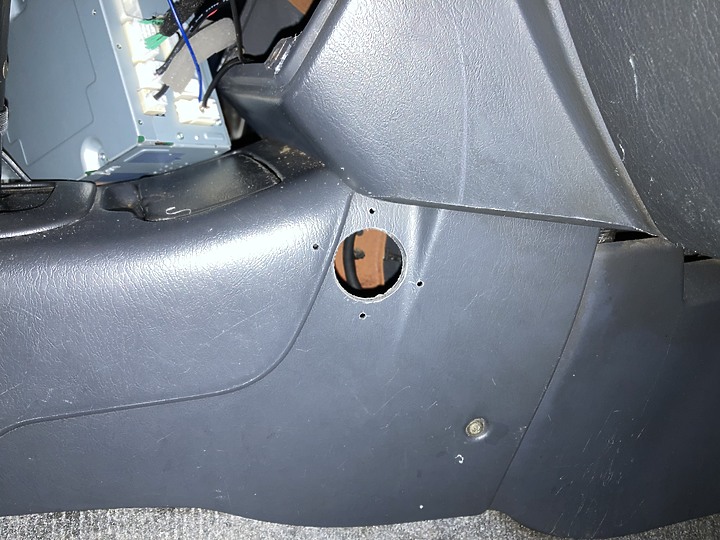

將鑽好的洞四周鑽4個3mm的孔
老車也要使用新科技:1999年一代RAV4 安裝Apple CarPlay主機

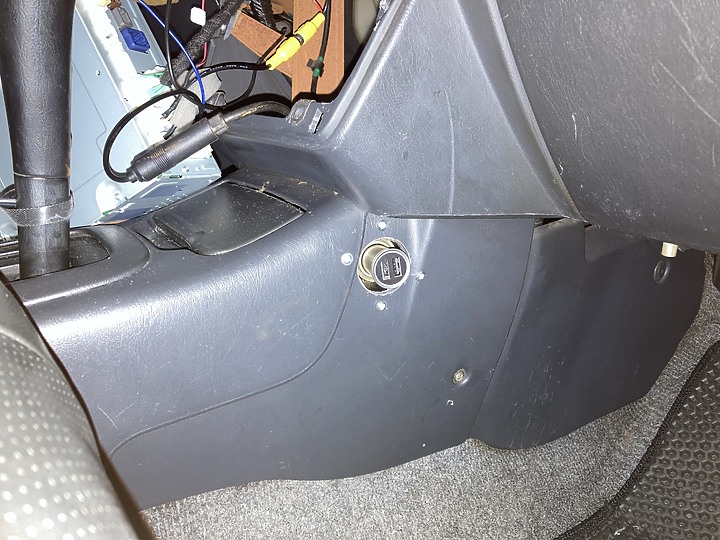

使用自攻螺絲,固定切下來的點煙器插座,背後把線接上,點菸器插上小米車用快充頭,這樣就有2個USB充電座
老車也要使用新科技:1999年一代RAV4 安裝Apple CarPlay主機

Apple CarPlay主機使用的結論 !!


遠離車美式,保證車沒事這句話在網路上廣為流傳,也是因為這句話,目前車美式的二手主機網拍非常多又便宜。不過這一次使用車美仕影音主機以後,真心覺得不錯用,首先是音質從廣播電台變成 i Phone 輸出播放,音質有非常大幅度的提升,原車的喇叭撐得起這一台主機,另外倒車顯影非常清楚而且觸發快速,開機快速及操作簡單;最重要的Apple MAP功能,具有提醒測速照相及語音提醒,一次解決衛星導航與放歌的問題。

最後是費用,這一次含倒車顯影的安裝總金額在6張小朋友以內,跟外面日系雙P 與$牌的Apple CarPlay主機比起來,已經便宜許多;如果有早期豐田車系要升級成Apple CarPlay主機,來一次解決放音樂與導航問題,二手車美式主機是一個便宜又好用的一個方法。
~~以上魯叔不負責分享~~
