教學文:第一代RAV4汽油濾心自行更換

這一次分享一下汽油濾心的更換。
車型是1999年豐田RAV4,已經使用23個年頭,我在2020年12月接手的三手車
一代RAV4 大概是長這樣

教學文:第一代RAV4汽油濾心自行更換

教學文:第一代RAV4汽油濾心自行更換

在我手上一年多,最近也開著上山追雪,這台車也代表了那個豐田品質與耐用度爆表了口碑時代!

教學文:第一代RAV4汽油濾心自行更換

更換汽油濾心的里程約19萬公里,這一台車的汽油濾心有2顆,分別在引擎室內與汽油泵浦上,與目前新年式的車型有所不同。
教學文:第一代RAV4汽油濾心自行更換

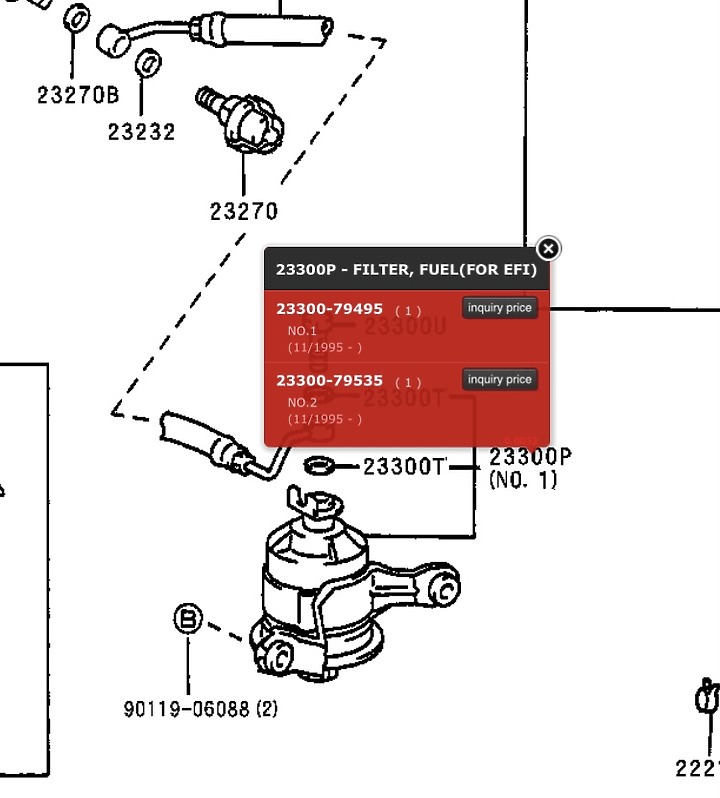

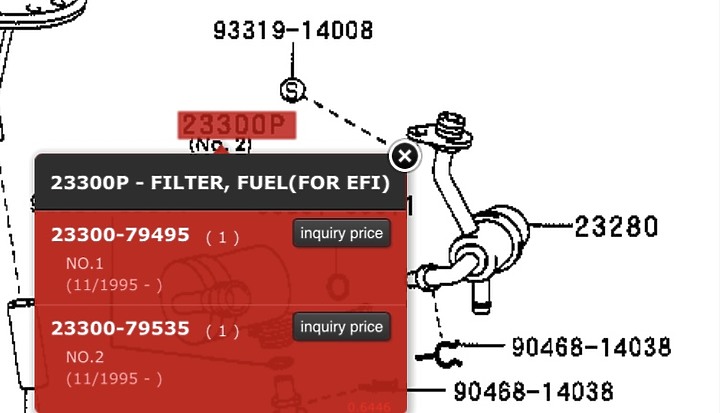

料號23300-79535是按裝在汽油泵浦上
料號23300-79495是安裝在引擎室內



首先是更換引擎室內的汽油濾心,這一個汽油濾心與國產Tercel共用,材料商購買材料,只需指定Tercel車型即可。
原廠料號23300-79495,台製飛鹿牌的材料型號為GE-5078,價格約230元。
教學文:第一代RAV4汽油濾心自行更換

材料準備好之後,接下來是準備工具,工具需要17mm套筒,11mm套筒,十字起子,管束夾。

首先等引擎室降溫,拆下空氣濾心盒,空氣濾心盒有溫度sensor接頭要拉掉。
教學文:第一代RAV4汽油濾心自行更換

拆下進氣管接頭,這個使用11mm套筒或十字起子。
教學文:第一代RAV4汽油濾心自行更換

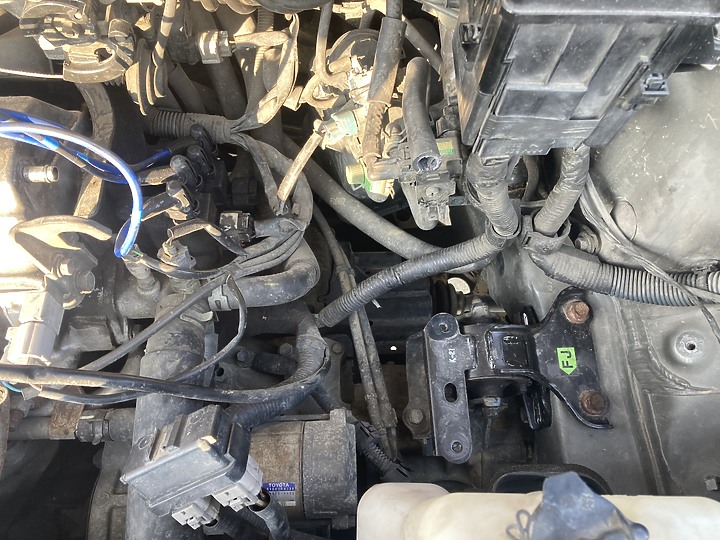

拆下空氣濾心盒底座螺絲三顆,可以發現空濾盒螺絲固定在底下的引擎腳上。
教學文:第一代RAV4汽油濾心自行更換

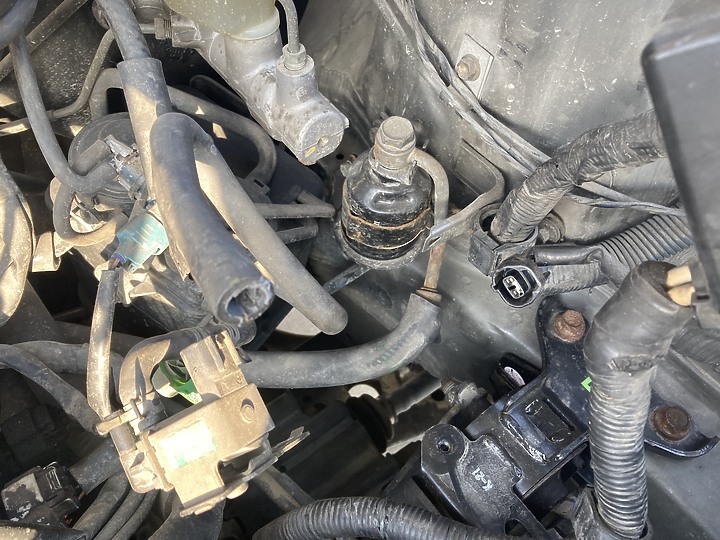

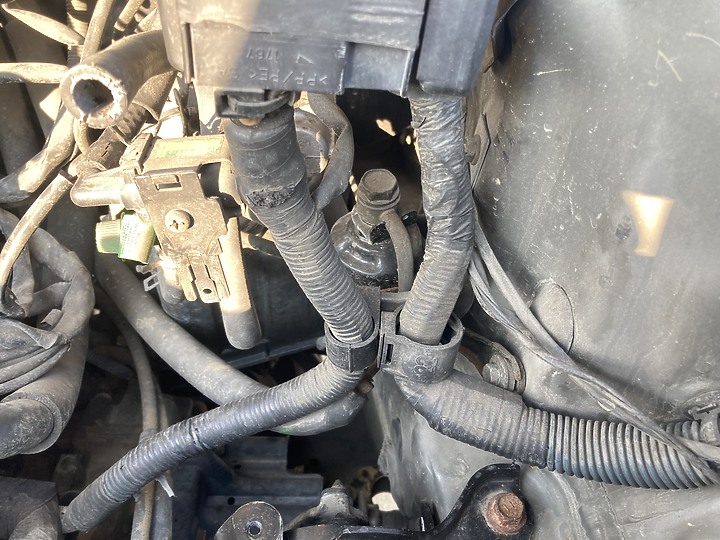

空濾盒拿掉之後,可以看到汽油濾心在保險絲盒的正下方。
教學文:第一代RAV4汽油濾心自行更換

拆下保險絲盒兩個固定螺絲,保險絲盒及線材移到旁邊,即可拆汽油濾心上螺絲與下螺絲。
教學文:第一代RAV4汽油濾心自行更換

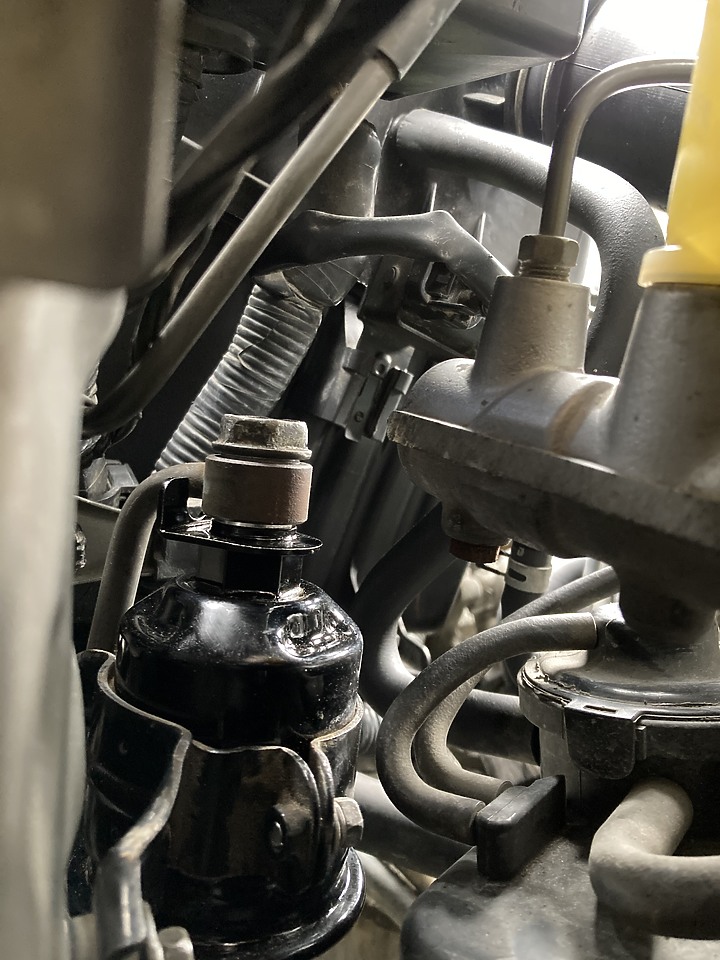

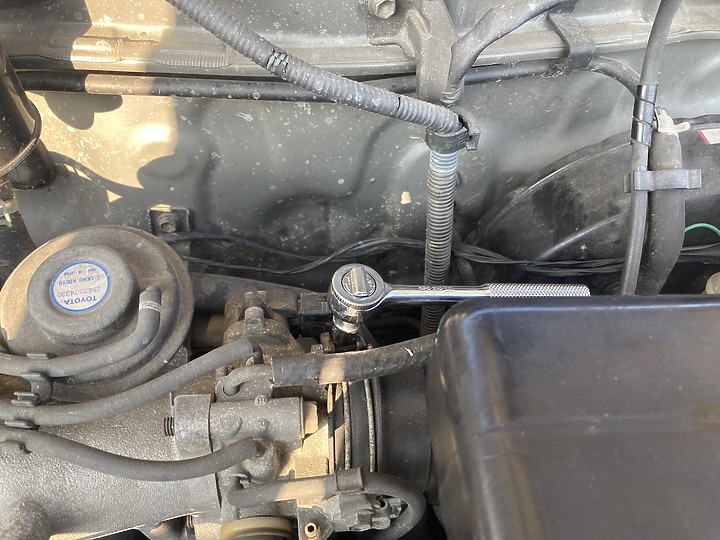

汽油濾心上螺絲可以使用17mm套筒拆,上螺絲在拆時,可以使用管鉗固定
教學文:第一代RAV4汽油濾心自行更換

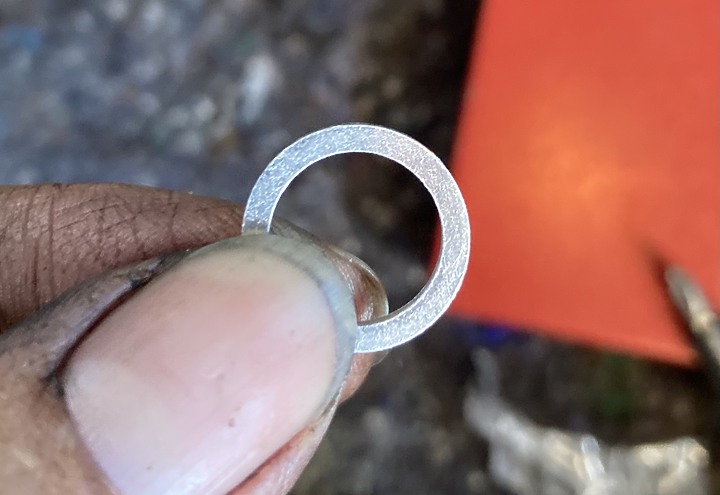

上螺絲拆下後,螺絲上下都有一片鋁質止洩墊片,記得取下,安裝時需安裝,而濾心包裝會附上2片全新的墊片。
教學文:第一代RAV4汽油濾心自行更換

濾心的下螺絲tube管是銅錐形接頭,無墊片,直接以開口扳手即可拆開,最後濾心側邊固定螺絲兩顆拆下後,即可取下濾心。
教學文:第一代RAV4汽油濾心自行更換

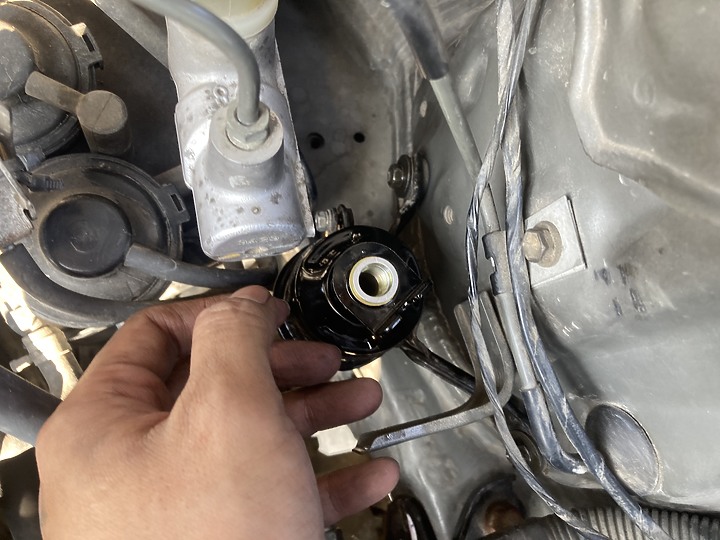

汽油濾心取下後,拆下固定座更換新濾心,要注意固定座有規定的安裝角度,不可裝錯。
教學文:第一代RAV4汽油濾心自行更換

最後反向裝回即可。
教學文:第一代RAV4汽油濾心自行更換

安裝完成後,要檢查上螺絲的上下墊片都有安裝,以及發動看看,確定上下螺絲都無漏油,如果可以開個兩圈,確定沒漏油。
教學文:第一代RAV4汽油濾心自行更換

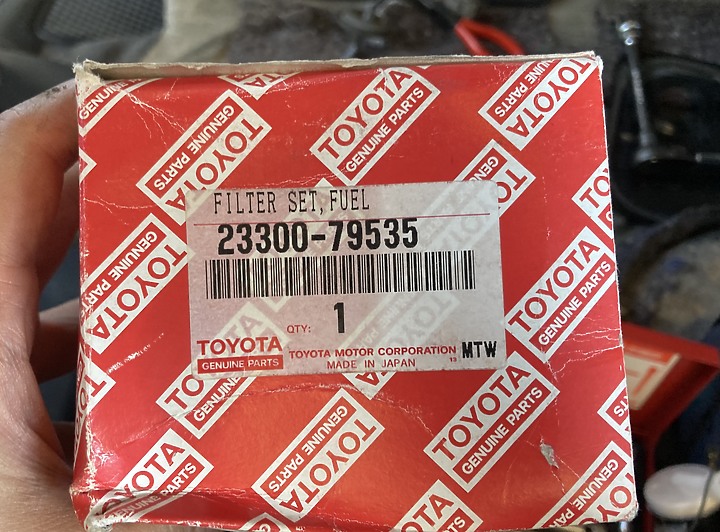

接下來是更換油箱內汽油泵浦的汽油濾心,這一個汽油濾心與材料商購買材料,原廠料號23300-79535,價格約850元。
教學文:第一代RAV4汽油濾心自行更換

教學文:第一代RAV4汽油濾心自行更換

教學文:第一代RAV4汽油濾心自行更換

接著準備工具,需要17mm套筒,8mm套筒,十字起子與管束鉗。

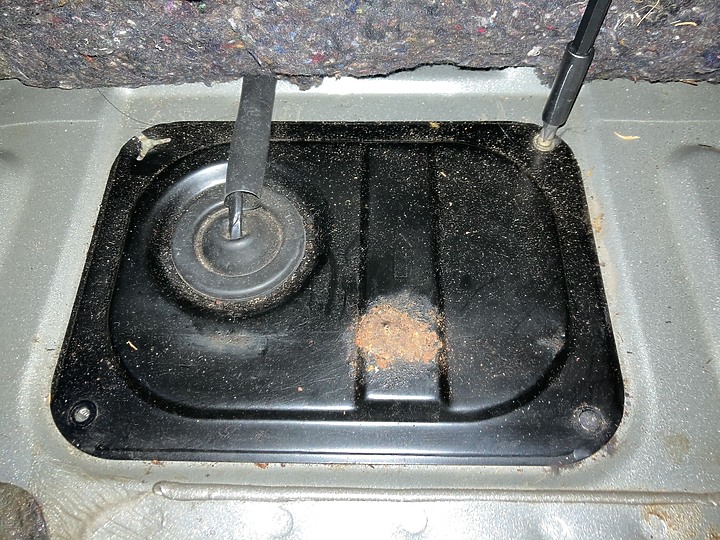

濾心位置在駕駛座正後方,將後座椅子收起來,掀開地毯即可,第一層由四個十字螺絲固定,直接拆下螺絲即可。
教學文:第一代RAV4汽油濾心自行更換

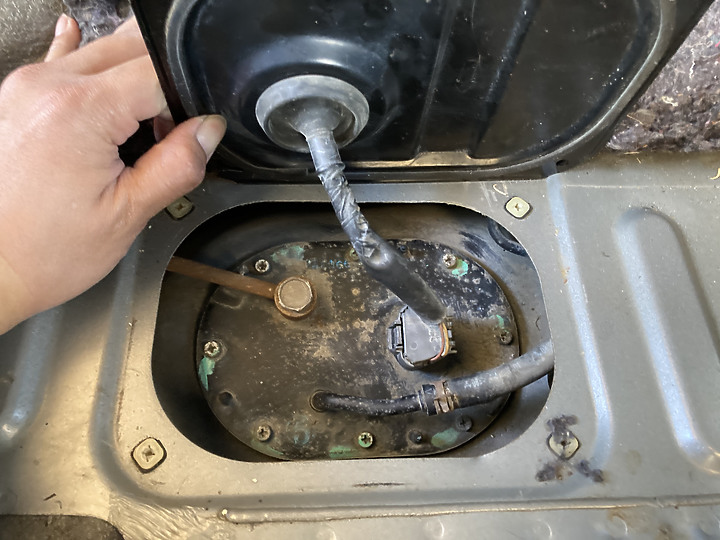

拆開外蓋,會看到汽油泵浦總成,汽油泵浦總成由8個螺絲固定,另外可以看到有油管,線頭、油氣回收管三條管線接在上蓋上。
教學文:第一代RAV4汽油濾心自行更換

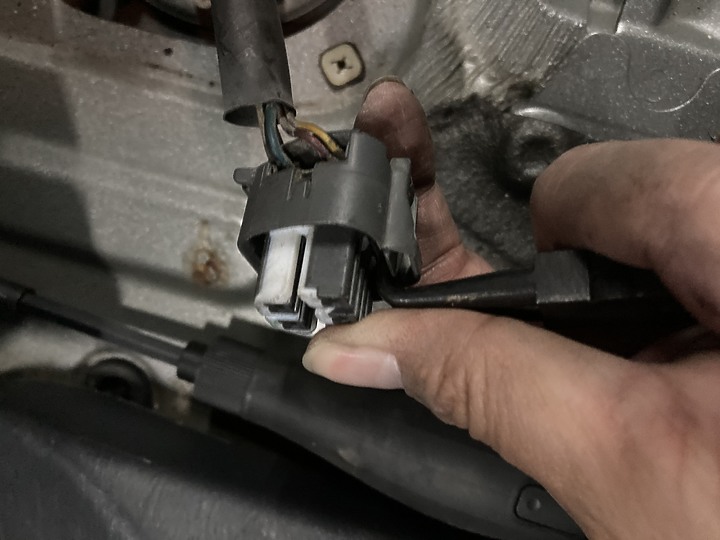

電線接頭部分,可以使用管束鉗勾住底下卡榫往外拉即可拆下線的接頭
教學文:第一代RAV4汽油濾心自行更換

管束夾夾開管束,橡膠管子會黏著,要線轉鬆,確定沒黏著就可以輕鬆拉開。
教學文:第一代RAV4汽油濾心自行更換

使用17mm套筒,拆下油管,油管拆下後,會有一點管內汽油漏出
教學文:第一代RAV4汽油濾心自行更換

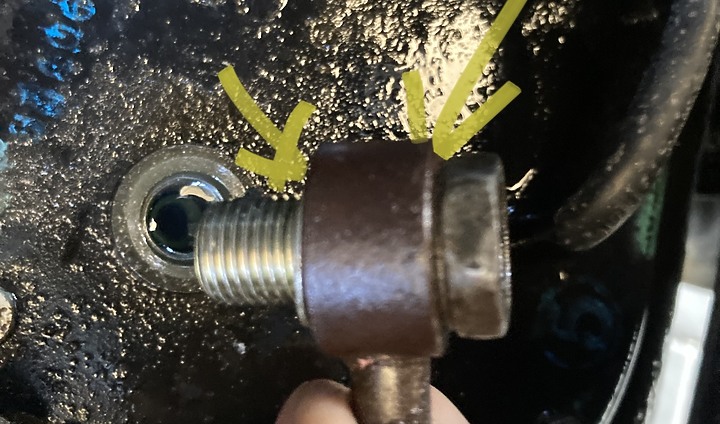

這個油管螺絲的上下都有一個鋁質止洩墊片,要注意先拿起來。
教學文:第一代RAV4汽油濾心自行更換

教學文:第一代RAV4汽油濾心自行更換

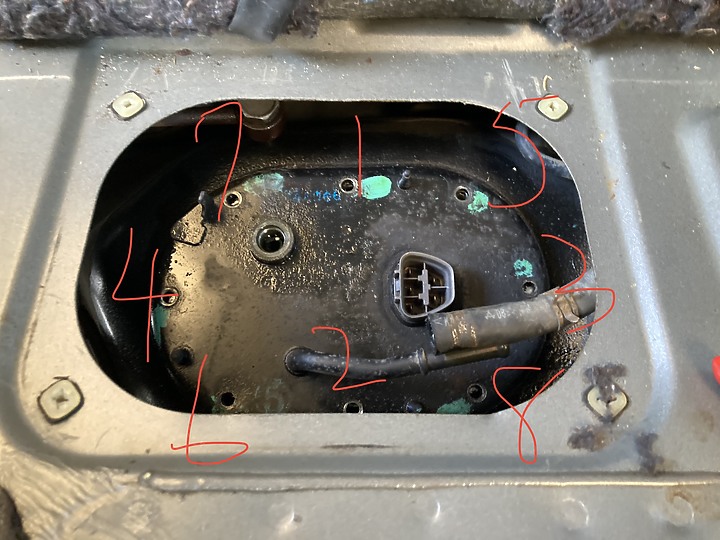

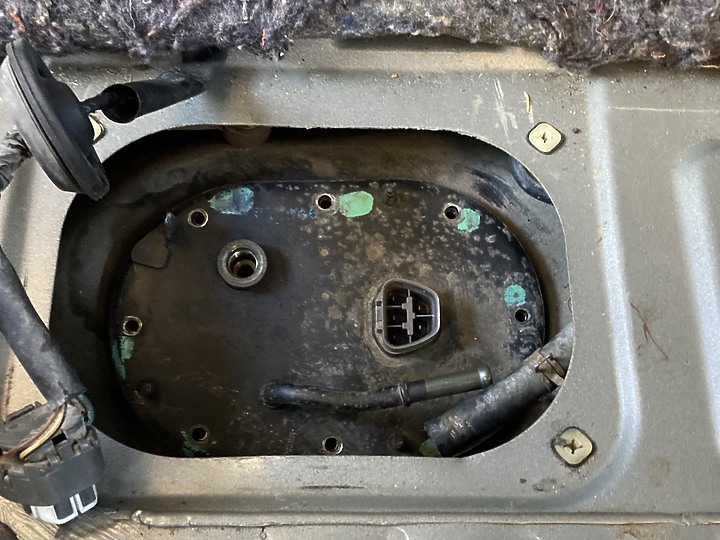

上蓋有8顆螺絲固定,使用十字起子或11mm套筒即可拆下。
教學文:第一代RAV4汽油濾心自行更換

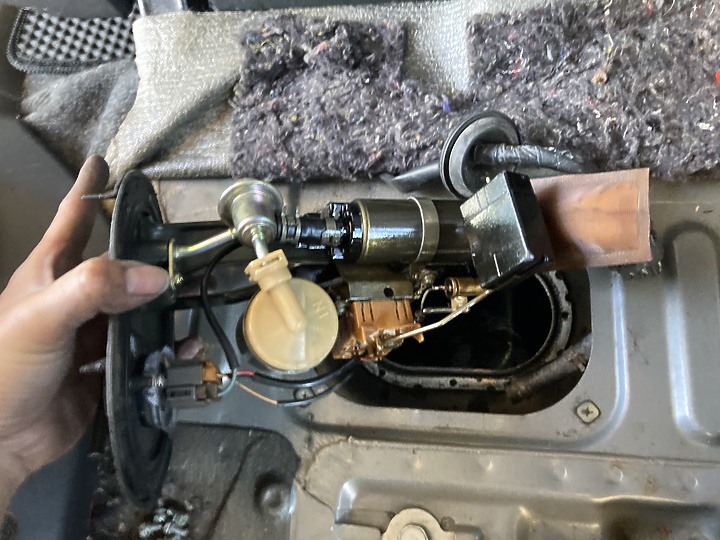

這樣即可將汽油泵浦拉出來。
教學文:第一代RAV4汽油濾心自行更換

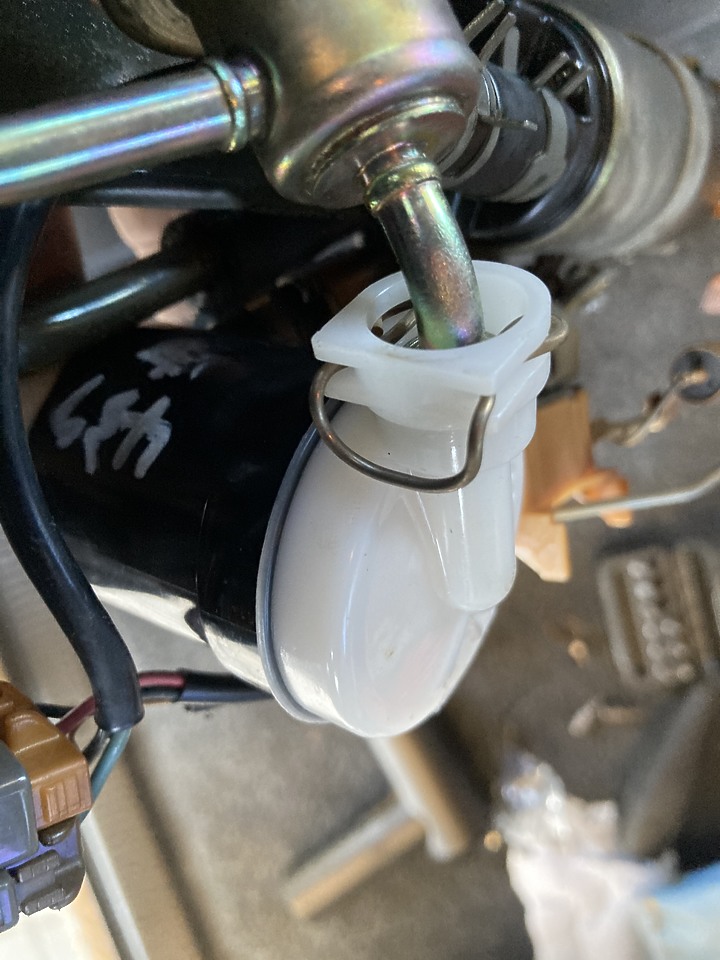

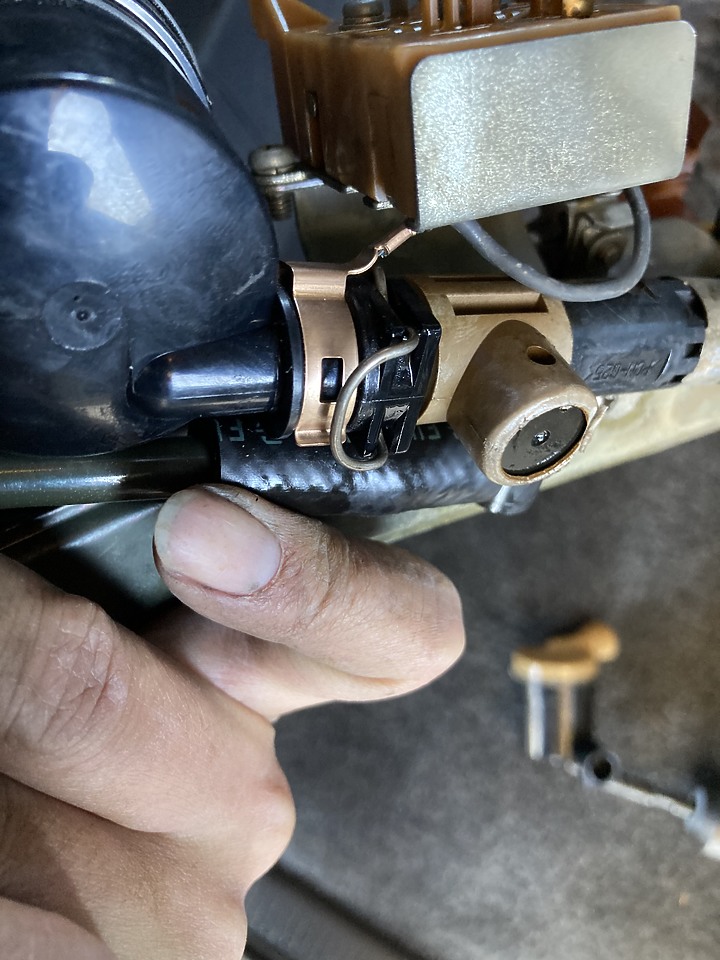

濾心上下有扣環,中間有靜電環,拉掉之後,即可拆下更換濾心。
教學文:第一代RAV4汽油濾心自行更換

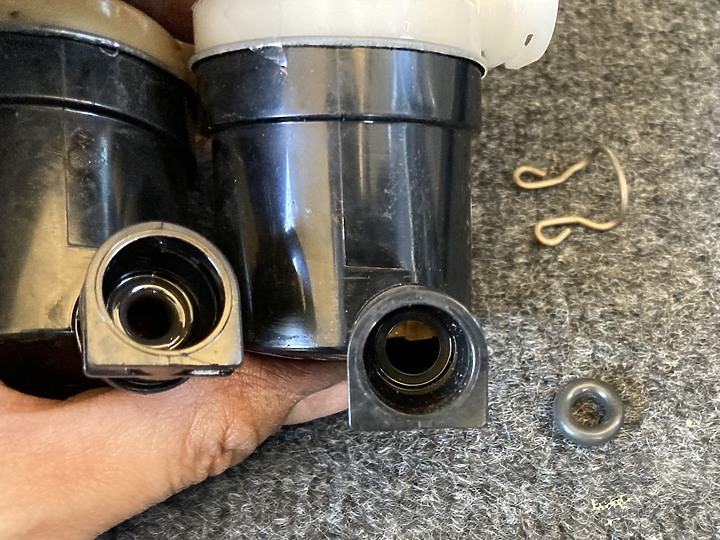

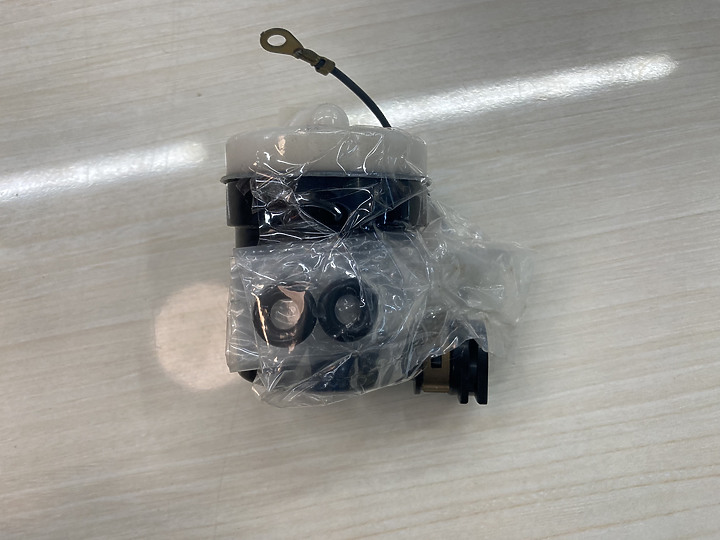

新濾心有附O型環墊片2個,記得上下都要先塞進去。
教學文:第一代RAV4汽油濾心自行更換

新濾心裝好之後,上下扣環扣及中間銅環扣回去,即可塞回去油箱。
教學文:第一代RAV4汽油濾心自行更換
教學文:第一代RAV4汽油濾心自行更換

使用對角鎖的方式,把8個固定螺絲鎖回去
教學文:第一代RAV4汽油濾心自行更換

油管上下鋁質墊片裝好鎖回。
教學文:第一代RAV4汽油濾心自行更換

油氣回收管及線插回去,最上蓋先不要鎖,先發動看有沒有漏油,如果可以開個兩圈,確定沒漏油,再鎖外蓋。
教學文:第一代RAV4汽油濾心自行更換


引擎室內濾心或汽油泵浦濾心的施工時間都約一小時,如果有興趣自己手作的可以參考。
kinglan wrote:
這一次分享一下汽油濾(恕刪)

這DIY太厲害了!!
尤其是拆到汽油泵浦那邊!!
是我不敢..怕危險
行有不得者,皆反求諸己。|弟子規 http://www.bfnn.org/book/books2/1722.htm
有個疑問都換到濾芯了,那個汽油幫浦下面那個進油的過濾棉沒順便更換
ericsac wrote:
有個疑問都換到濾芯了(恕刪)

這一型的第一層過濾紗袋是做死的,不能拆。
好厲害
這我不敢diy
沒有基本功
7060_s wrote:
幫3F 補血是這一塊(恕刪)


底下紗袋是連著汽油泵浦總成一起賣,等有一天汽油泵浦掛了再說
kkman087
汽油棒浦 壞的沒癥兆  可以預防性更換
圖文並茂
給樓主
同文並茂 感謝大大 01好文
kinglan wrote:
這一次分享一下汽油濾...(恕刪)


大大 這個也可以順便換 小油管 跟汽油棒浦
kinglan
汽油泵浦沒壞,等掛了再說
