VICO DS1 or DS2 自動重啟 有這樣狀況的網友們~請簽到

我的DS2使用了3年多,上週六也出現重覆開機與開不了機的現象,上網爬文一下才知道那麼多人有相同的問題,我花了一些時間檢修DS2主機,一開始我也認為只是單純的金電容老化、漏電液而已,後來發現也有很多人換了金電容之後沒多久問題又出現了,所以我又檢查了一下原廠的車充,不檢查還好一檢查就發現很大的問題。

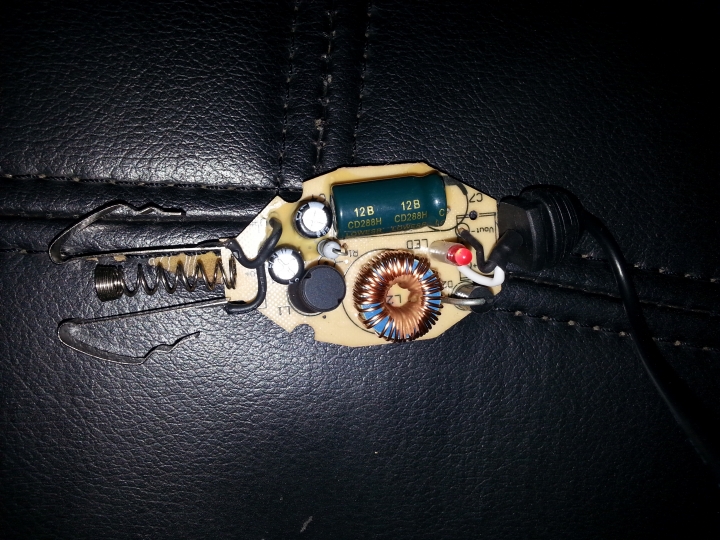

首先原廠附的四米車充電源本體完全找不到任何安規認證,也就是說這是一顆沒有認證過的電源,再來看到上頭的零件又傻眼了,COST DOWN非常嚴重,主機會損壞主因就是出在這顆車充器實在太爛了,會出問題只是遲早的事。另一個更可怕的是車充的機構設計,用一片薄薄的塑膠片頂住車充頭兩側要插入點煙器座的金屬彈片,使用一段時間之後塑膠片慢慢的產生了脆裂的現象,當完全脆裂時車充頭正負極金屬片便會短路,這時如果還插在點煙器座當中,便會造成車子的正負電源短路,輕則燒毀點煙器座的保險絲(國內外已經有很多人燒了),嚴重一點的話就直接電線走火了。

但這並不是最可怕的,最可怕的是廠商的態度,廠商明知道有這種情況發生,卻一昧的逃避不願面對與處理,讓消費者在不知情的情況下身處於危險之中;再者~~即使消費者願意付錢維修,為何廠商仍不願維修還推託說已無零件可維修,最主要的問題就在於單純維修主機是不能解決問題的,一定要把原本劣質的車充器給換掉才行,但這麼一來消費者就完完全全知道是怎麼一回事了,說不定還會聯合起來集體求償。

但是「逃避」並不是一家想永續經營的廠商應有的態度,更何況還是我們台灣本地的廠商,我看著商品外盒上所寫的「台灣設計 品質保證」我真的感覺到很失望與諷刺,因為我也曾大力的跟親朋好友推薦這款行車記錄器,這兩天我透過管道請朋友聯係原廠跟原廠反應這件事,但廠商的態度依然是完全令人失望的,所以我想我們自己也必須有些作為才行。

各位消費者,如果你的原廠車充器塑膠片已有脆裂的情況並且有燒斷過點煙器座的保險絲,那麼請你也一同到經濟部標準檢驗局-商品事故通報頁面進行通報,如下列附圖

關於DS2開不了機、重覆開關機的問題,我已經徹底修復了,如果原廠仍始終不願出面解決問題,那麼各位在完成事故通報程序之後可以依照我下列的處理要點進行修復。

1. 換掉車充器。可以使用一般車用12V轉5V的電源,但輸出電流建議至少要5V/2A會比較穩定,如果想要保留原有的開電自動開機功能,只要把原廠的車充線剪掉,裡面有一紅一黑(紅+/黑-)兩條線,直接與5V/2A的+、-端相連接就行了,如果想要自己改線也行,MINI USB的公接頭有5PIN,一般標準的配線P1->5V、P4->ID、P5->GND,只要把5V從原本的P1,改到P4,這樣主機就會具備有自動開機的功能了。

2. 主機的金電容如有老化(關電時不會出現關機畫面而直接斷電)或漏電液的情況,那麼把三顆規格為2.7V/4.0F的金電容全換新

3. 用布或棉花棒沾95%的藥用酒精或無水酒精把金電容接腳附近的零件都清潔一遍,正反兩面都要,以防止有殘留的電液附著在基板上,造成基板短路或訊號異常

4. 如果步驟1~3都處理完之後,還有重覆開關機的現象,請在有通電的狀況下用電表量一下兩顆串聯在一起的金電容電壓是否能達到4.3V以上,如果已經通電1分鐘以上,電壓一直達不到4.3V的話,那麼在USB插座旁有顆SMD的二極體也要更換,更換之後就能一切正常。

以上處理的方式,這幾天我會找時間把處理過程全部拍照下來,到時再貼給大家參考,希望大家的DS1/DS2都能順利的修復!


太讚了,我也是換了電容一樣撐不久
原本以判死刑的DS1有機會修復了
期待您進一步的內容,感謝分享

這種廠商....早已被我列為拒絕往來戶
車充線的更換方式如下:


拆開車充器,將車充線解焊下來,豪邁一點的話就直接剪斷並脫去黑色外皮,露出紅黑線



找一條用不到並有安規認證的USB CABLE,同樣剪斷脫去黑色外皮,使用其中的紅黑兩線




將兩條線的紅、黑兩線相接(紅接紅、黑接黑)並做好絕緣,具備自動開機的專用電源線就完成了
這樣就能直接插到5V的USB電源插座上,同時也具有自動開機的功能


主機的修復方式如下:



1. 藍框處的兩顆金電容是串聯使用,在主機通電的情況下正常兩端電壓約為4.3V~4.6V,這兩顆電容做為關機延遲使用,如果有老化或漏電液的情形就直接換掉,更換後需用酒精將板子清潔乾淨。

2. 綠框處的金電容,在主機通電的情況下正常兩端電壓約為2.5V~2.6V,如果有老化或漏電液的情形就直接換掉,像照片中這顆就已經嚴重漏電液了,更換後需用酒精將板子清潔乾淨。

3.紅框處為一般的二極體,在大電流的情況下壓降會過大,原廠的車充器輸出電壓是5.25V左右,當車充器電壓異常或者改用一般USB車充電源時,在扣除了二極體的壓降之後可能會有電壓不足的情形,此時主機就會一直重覆的開關機,這樣就得將紅框處的二極體更換成蕭特基二極體,建議使用耐電流2A以上的Schottky Diode,當更換成Schottky Diode之後,就會發現即使使用PC的USB port來供電,也能順利的讓機子正常的自動開機。

依照以上的方法,就能就徹底解決問題了。唯獨一種情況,就是基板已經被漏電液嚴重破壞,那就需要更換基板才能解決了。
chirkal wrote:
車充線的更換方式如...(恕刪)


您好
那顆二極體只是防止正負極逆流,那二極體電阻值不高,對壓降影響不大,至於會有時候不會啟動與電容容易損壞,最大問題在於他的車充設計不良,這家產品有用過,就是新品(內置超級電容)同樣會有啟動開機失敗,我買了同樣是5V1A車充內部線圈與二極體比原廠大很多,原廠車充電容器也不行,電容器在充電時需要強大電流與穩定電壓,才不至於壓降過大導致啟動失敗與容易損壞元件

由於不喜歡機子也是送人,當然到現在還是好的,因此這種超級電榮版,電容壞了更換電容而車充不更換等於白搞

超級電容版機子該測試的也是在商品啟動的瞬間最大電流,而可以說是公版車充是他的敗筆
專業客製無人空拍機
L85742 wrote:
您好那顆二極體只是防...(恕刪)


對於此機器的問題,我與L兄的見解相同的,罪魁禍首確實是車充器所造成的,原廠這顆車充器看起來的確像是廉價的公版車充器,板子上所使用的電感看起來有很大的問題,因為那顆Ring core看起來是濾波用的鐵心,而非儲能用的鐵粉心,另一個問題就是板子上所使用的Step down IC AX3007,它看起來是base on LM2596 150KHz的Switching Regulator,但品質似乎不是挺穩定的,就我手上的車充器,原本切換頻率應該150KHz,在無任何異常的狀態下切換頻率卻只有50KHz,這似乎是輸出異常時才會發生的自我保護現象。

所以我也認為一定要換掉原廠的車充器,另一方面我會換DIODE的原因是我發現原廠使用的DIODE為一般VF 0.7V的DIODE,從包裝來看耐電流頂多是1A,我實際測量了一下主機正常工作時的消耗電流約為450mA(5V)左右,在開機錄影的情況下測量DIODE兩端的壓降約為0.8~0.9V左右,對照一下下圖1A DIODE的曲線圖(紅點處)也相當的吻合。



我之所以會建議將DIODE換成Schottky DIODE,是我測試非原廠車充器時發現有些輸出電壓很精準控制在5V的車充器或行動電源,接上了主機之後,居然會一直自己重覆開關機,換上原廠的車充器居然就正常,原來原廠的車充器輸出電壓有5.25V,後來才發現供應給主機的電壓只要高於5.1V以上就不會一直開關機了。

於是我裝上原廠車充器,在錄影的狀態下測量主機USB插座上的電壓有5.15V經過了DIODE到金電容只剩4.3V,手動按電源鈕關機後,金電容的電壓可以升到4.65V,所以驗證了當工作電流升高時,DIODE的壓降也會升高,數據與規格書相當吻合。

這時我開始懷疑使用原廠車充器會一直自己重覆開關機的原因會不會是因為原廠車充器有異常,輸出電壓降至5.1V以下,扣掉DIODE的壓降之後,工作電壓過低讓主機誤判而關機,當關機後消耗電流減少此時DIODE的壓降會變小,工作電壓又提昇至正常範圍,所以又自動開機了。

為了證實這一點,所以我把DIODE換成了VF 0.2V的Schottky DIODE,果不其然~~即使輸入電壓只有5V也能正常自動開機、正常工作,不會一直重覆開關機了,使用行動電源供電也能正常工作,就算使用電腦的USB供電也是正常的,所以這就是為什麼我要建議將一般DIODE更換成Schottky DIODE的原因了,當然如果使用非原廠車充器輸出電壓有5.1V以上的話,也可以不去更換DIODE的,但如果為求穩定與便利性就一併把DIODE換成Schottky DIODE吧!
mick1002 wrote:
我也來添塊磚吧!!DS2...(恕刪)

你怎麼一次買這麼多啊
chirkal wrote:
對於此機器的問題,...(恕刪)


您好
您解釋與測試得很精采與清楚,原廠車充我都沒用,就算外買的,我買來一定拆開,我拆開幾乎都是把輸入與輸出端的電容器換掉,過去我輸入端換470uf35v,輸出端330uf35v,這樣在啟動車子時瞬間壓降不至於過大,車充元件仍可正常運作,這樣機子就很正常

我現在用的行車紀錄器也相同,在未換車充電容器時,有時錄影錄到會當機要不然就是啟動後直接死當,電容器換過後就再也沒發生過
下圖航模用降壓模組我也用過,很夠力



這是它廠行車紀錄器車充6V,用料至少比V牌實在






另外我對行車紀錄器不解的是,車子用的既然是車規級,為何不設計寬電壓而是用5V
專業客製無人空拍機
DS2兩台

最近開始一直重新開機 爬文才知道 原來原廠車充這麼黑心= =
看到前幾樓的強者大大們 又改機又改車充 一般人哪懂這些功夫

請問有推薦的副廠車充嗎? 一般市面上&網路買的到的

謝謝
chirkal wrote:
為了證實這一點,所以我把DIODE換成了VF 0.2V的Schottky DIODE,果不其然~~即使輸入電壓只有5V也能正常自動開機、正常工作,不會一直重覆開關機了,使用行動電源供電也能正常工作,就算使用電腦的USB供電也是正常的,所以這就是為什麼我要建議將一般DIODE更換成Schottky DIODE的原因了,當然如果使用非原廠車充器輸出電壓有5.1V以上的話,也可以不去更換DIODE的,但如果為求穩定與便利性就一併把DIODE換成Schottky DIODE吧!
(恕刪)


個人當初換金電容,有量過電容電壓,我當時量不超過 3V, 有想過電壓問題,但非專家,以為這機器可能真正的工作電壓低於 3.3V.

而當時也照 5V 標準輸入,如果只要 5.1V 以上輸入就能工作,還真疏乎了這點.

當時是使用標準 5V 的不可調供電器(可螺絲起子微調),就只是為了輸入正確 5V!
(白色外殼這台,標示 5.4V,我自已調為 5.0V)

也許當時使用連續可調的供電器,也許真的能就回機器.(黑色那台)


而車用電源我已經是換過,是非原廠的,也使用過很常時間.

如果須在車上使用 5.1V 以上, 真的只有降壓模組是第一選擇!


您太晚發文了,或我的壞的太快了,早知道這原因,也許能再用個幾年罷!



回去翻舊文,當時有量到 2.48V,但沒有確實量到最高能達到有幾 V,因金電容充電越來越慢.


clwu5724 wrote:
個人當初換金電容,...(恕刪)


您好
這種降壓模組,便宜啦,不過有些賣家價格不同,而另外的車充是群華V系列專用6V,其他機子是不能用的,會燒掉

降壓模組沒屋頂很多,我PO的模組最大5A,要家鰭片
專業客製無人空拍機
