自組電池包請益

rico0123tw

202分

樓主

rico0123tw

個人積分：202分

文章編號：36543632

阿榮大，

知識無價，僅代表未來更多想DIY的朋友同好們感謝您的熱心分享！

PDSSDP wrote:
挖丫榮拉~單體3.2...(恕刪)

schp1

5分

12樓

schp1

個人積分：5分

文章編號：36550186

我是用比較省的方式，目前市售保護電路板大都是被動式的，
所以沒辦法每顆都充飽，所以只將20顆3.3V 10AH的電池串起來，
最後正極出線的地方加一顆40A的無熔絲開關，充電器用原來的充電器，
充飽後重新再一顆一顆充一次。
充單顆充電器是買零件自製，晶片是用CN3060，變壓器則是用以前手機的充電器
，但要花時間充電，哈哈。

rico0123tw wrote:
阿榮大，17條線是像...(恕刪)

rico0123tw

202分

樓主

rico0123tw

個人積分：202分

文章編號：36556438

感覺很麻煩，但似乎是對電池最好的方式；
但這樣不是要常常拆裝電池芯?
還是您已經有個別拉好線出來了?
可以分享一下接線圖嗎?

schp1 wrote:
充飽後重新再一顆一顆充一次。...(恕刪)

kalinka520

1146分

14樓

kalinka520

個人積分：1146分

文章編號：36557473

這其實很簡單,我也常在焊接,以前我是用7805穩壓IC但效率差,容易發熱,用電腦的電源供應器,或您直接跟Menwell買,只是很貴...請小心用電安全,直流電源的短路電流很大,一不小心燒電線是常有的事

,我通常會算電流量選銅線的粗細並在兩端都加裝保險絲,您若沒有電機電子方面證照,可參考電工法規..

CN3060接線

自己做的HHO Dry Cell氫氣產生器

自製氫氣產生器Dry Cell

自製燃料電池Dry cell氫氣流量200CC/Min...自製清淡>_<

rico0123tw

202分

樓主

rico0123tw

個人積分：202分

文章編號：36660736

呼叫阿榮大

請問16串同口與分口(充/放分開)這兩種接法有何不同呀?

PDSSDP

0分

16樓

PDSSDP

個人積分：0分

文章編號：36661722

rico0123tw wrote:
呼叫阿榮大請問16串...(恕刪)

挖丫榮啦~

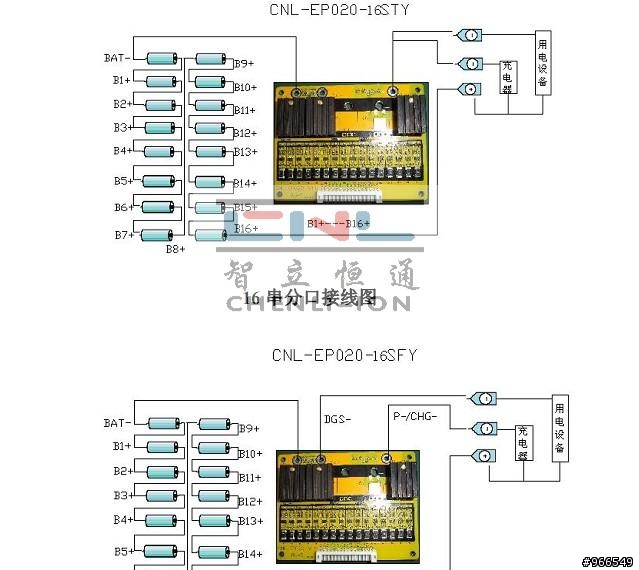

16STY這是充電放電同一組線
16SFY這是充電負載線分開(截圖少一段)

rico0123tw

202分

樓主

rico0123tw

個人積分：202分

文章編號：36683834

阿榮大，小弟資質愚鈍 orz

這兩種接法效果差在哪裡啊?
充電與負載線分開接是設計要用在電能回充的嗎?
還是單純減輕線組負擔??
如果兩種接法效果都一樣，此設計豈不多此一舉?

PDSSDP wrote:
16STY這是充電放電同一組線
16SFY這是充電負載線分開(截圖少一段)(恕刪)

PDSSDP

0分

18樓

PDSSDP

個人積分：0分

文章編號：36689053

rico0123tw wrote:
阿榮大，小弟資質愚鈍...(恕刪)

挖丫榮啦~
大安培充電需用充放同組線
小安培串聯充電用分開線、經平衡扳入口
PS:在外頭買到的保護扳都是庫存貨、客戶大批量身訂製、根據電池V/Ah要求充電電流、放電電流....因此單片買較無法合乎需求、也只能將就使用了。

rico0123tw

202分

樓主

rico0123tw

個人積分：202分

文章編號：36695987

對不起阿榮大大！容我再問幾個蠢問題

~
大安培的定義是超過幾A ?
還有您所說的這兩種充法一般應該都會有機會使用到，可以兩種線路都拉嗎?還是只能擇一?
剛溫捏！

PDSSDP wrote:
大安培充電需用充放同組線
小安培串聯充電用分開線、經平衡扳入口...(恕刪)

rico0123tw

202分

樓主

rico0123tw

個人積分：202分

文章編號：36866640

關於電池包的用線方面我很有疑慮。依照AWG規格表，電池包若要連續輸出40A的電流，用線至少要AWG7才安全。
但這個網站一開始卻說"12號的耐電流量是20安培，最大承受功率是2200瓦，而18號線的耐電流量則是7安培，最大承受功率是770瓦。"，可是查表後卻得出AWG12的安全電流僅有13A、AWG18則不到3.25A...有先進們知道到底誰才是正卻的嗎?
