這次新款的行動電源，除了提高電池容量至16000mAh外，輸出也增加至兩組，並保持原有的金屬外觀設計，以下就來看看新的小米16000mAh行動電源有哪些不同之處吧
外盒包裝，維持後期的白色硬紙盒包裝，正面打上MI小米LOGO
外盒一側面有印上產品名稱、輸出入規格參數、電池額定容量、製造商(江蘇紫米電子技術)名稱地址、服務電話等資料
另一側面有產品顏色、型號(NDY-02-AL)及序號的條碼，防偽標籤銀漆處刮開可上網查詢此產品是否為正品(該序號是否合法及查詢次數)，是屬於防偽措施
打開外盒，內部使用回收紙漿做成防震緩衝材料，行動電源本體、說明書及隨附Micro USB短線放置其中
內容物一覽，有行動電源本體、說明書、Micro USB扁平短線，行動電源銀色鋁外殼正面有一透明保護貼膜，下方有MI商標LOGO
行動電源背面有mi.com字樣，這一面並無保護貼膜
電源上方有一白色貼紙蓋住，運送過程中用來保護白色塑膠面板
撕掉白色保護用貼紙，就可以看到電源開關、四顆電量指示燈(中上)、Micro USB充電輸入埠(中下)、兩組USB A輸出埠，兩組輸出埠方向剛好相差180度
底部面板印上型號(NDY-02-AL)、輸入(5V 2A)、輸出(2組5.1V 2.1A，總和MAX 3.6A)、容量(15400/16000mAh、58/60Wh)等字樣，在左方電池容量標示下方還多印上輸出額定容量標示5.1V 10800mAh(1A輸出下)及轉換率>90%
本體長度為14.5公分
本體寬度為6公分
本體厚度為2.1公分
與小米5200(左)及小米10400(右)比較高度

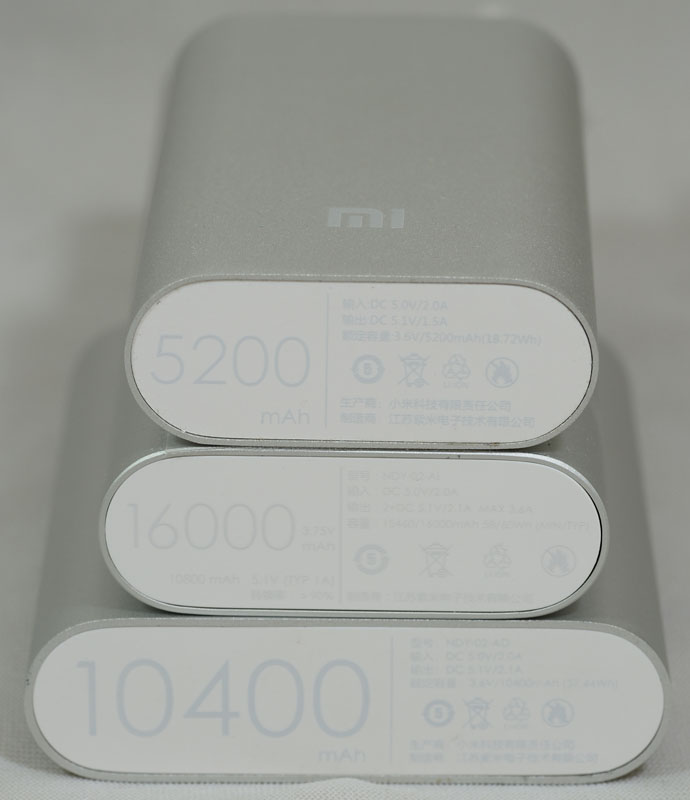

與小米5200(上)及小米10400(下)比較寬度與厚度
與5200/10400相同，要按下電源開關直到放開，才會點亮電量指示燈，電量指示燈顏色為白色，最初是全部一起點亮，然後就會依照電池剩餘電量多寡來決定點亮的LED數目
開機後若無接上裝置，一段時間後就會自動關閉電源，從按下開關到燈號熄滅這段時間為20秒，比起之前的機種要短
用一個標準USB A頭插入其輸出埠，USB座深度適中
內部結構圖，採用18650電池，3+2配置總共使用5顆，黑色上下蓋各用四顆螺絲鎖在鋁製筒狀外殼，頂部及底部白色面板則使用雙面膠貼在上下蓋表面
鋁製筒狀外殼內部圖，有四個螺絲鎖點，並有一凸起作為上下蓋定位使用
兩塊海綿貼在電池組與下蓋之間的空隙
上蓋結構包含電源開關按鈕、指示燈座、輸入及輸出插座開孔，並有固定電路板的鎖點
頂部及底部白色面板
電池排列為正極彼此相對，負極朝兩端方向，以鎳片連接電池端點，鎳片與電路板間也使用點焊連接，鎳片本身使用耐熱膠帶加強絕緣
上蓋結構僅有支撐並覆蓋電路板部分，電池部分則無
使用電池為LG LGABE11865 標稱3200mAh/12Wh、最小3100mAh/11.6Wh 18650鋰電池，其工作電壓範圍為4.35V~2.75V
主電路板正面，紅色框為TI德儀BQ24195，作為電池組充電及靠近Micro USB的USB埠升壓輸出使用，綠色框為TI德儀TPS2513雙組USB識別IC，讓插入的Apple/Android裝置可辨認為AC充電模式，淺藍色框為兩組USB輸出個別的電流取樣電阻及開關用MOSFET(8205B)，紫色框為電路板旁兩顆電池負極端的電阻式保險絲
電路板旁兩顆電池間貼上一個溫度保護用NTC熱敏電阻，並用耐熱膠帶固定
主電路板背面，紅色框為SILERGY的SY7065A同步整流升壓電源IC，負責靠近電量指示燈的USB埠升壓輸出使用，綠色框為ABOV 97F1204系列MCU(微控制器)，作為行動電源控制管理及電量顯示使用，紫色框為鋰電池過充/過放/過電流保護電路(由三顆8205B MOSFET及一顆IC組成)，這裡也可以看到一個編號X的電阻式保險絲，用來負責下面三顆電池的負極端保護
電量指示使用白色SMD LED，但因為並非直射設計且有白色膠紙阻擋，從外面看並不會這麼亮
接下來就是實際上機測試
因為小米16000有兩組獨立升壓電路(BQ24195及SY7065A)，所以以下測試數據將分BQ24195及SY7065A來看
BQ24195輸出埠(靠micro USB側)恆流0.5A/1A/1.5A/2A放電mAh及Wh數據，0.5A/1A均有92%以上可用Wh，1.5A/2A則分別在89%/85%以上
SY7065A輸出埠(靠電量指示燈側)恆流0.5A/1A/1.5A/2A放電mAh及Wh數據，0.5A/1A/1.5A均有90%以上可用Wh，2A則在87%以上

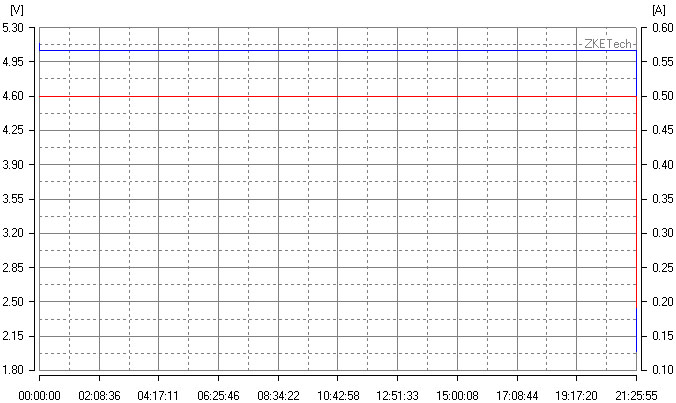

BQ24195輸出埠0.5A放電圖表
BQ24195輸出埠1A放電圖表
BQ24195輸出埠1.5A放電圖表
BQ24195輸出埠2A放電圖表
SY7065A輸出埠0.5A放電圖表
SY7065A輸出埠1A放電圖表
SY7065A輸出埠1.5A放電圖表
SY7065A輸出埠2A放電圖表
僅單一BQ24195輸出埠負載測試圖，當輸出超過2.5A後行動電源便會關閉輸出，具有輸出過負荷(過電流)保護
僅單一SY7065A輸出埠負載測試圖，當輸出超過2.5A後行動電源便會關閉輸出，具有輸出過負荷(過電流)保護
SY7065A輸出埠恆定1.8A輸出、對BQ24195輸出埠進行負載測試，當輸出超過2.3A後行動電源便會關閉輸出，具有輸出過負荷(過電流)保護
BQ24195輸出埠恆定1.8A輸出、對SY7065A輸出埠進行負載測試，當輸出超過2.3A後行動電源便會關閉輸出，具有輸出過負荷(過電流)保護
對小米16000進行充電，圖中搭配飛宏5V 2A帶線損補償Adapter、LG原廠線、YZX USB電壓電流表，可以2A以上速度充電(圖中為2.11A)，不過同樣可以看到電流會突降為0再升起的狀況，與其他採用TI BQ24195的小米金屬殼家族相同
小米16000可以邊充邊放，當搭配TI BQ24195輸出埠時，輸出電壓會有明顯壓降，例如圖中輸入電壓5.37V，但輸出電壓只有4.53V，這時會影響裝置充電的電流，圖中對iPad2充電電流降到0.96A
但如果邊充邊用搭配SY7065A輸出埠時，因為充電與升壓系統分開了，就不會有壓降問題，輸出電壓會維持在5V上下，這時就不會對裝置充電電流造成影響，圖中對iPad2充電電流仍可維持在接近1.6A的水準
優點：
1.16000mAh大電量，採用LG 3200mAh 18650電池(還有使用松下電池的版本)
2.鋁合金外殼質感佳
3.雙輸出加上雙升壓電路，大電流輸出下應用表現佳
4.5V輸出轉換效率佳，並可邊充邊用，其中SY7065A輸出埠表現最佳
5.內部做工良好
缺點：
1.外型屬於瘦高型，有一定厚度，重量也較重，須注意攜帶問題
2.BQ24195在邊充邊用時輸出電壓壓降較明顯
3.充飽後待機電流接近70mA，較為偏高
4.輸入電流可達2A以上，不過需要使用初始電壓較高或有線損補償的ADAPTER
報告完畢，謝謝收看
