《請教》 DIY火爐設計圖

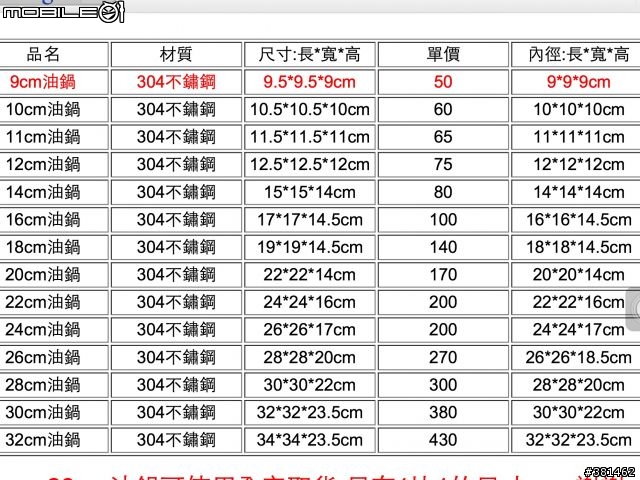

以不銹鋼鍋為基礎，

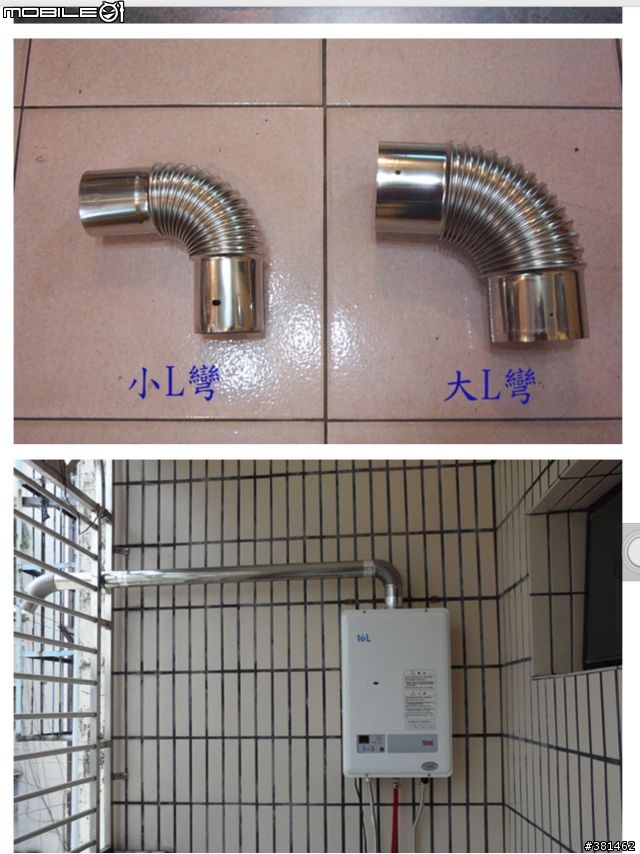

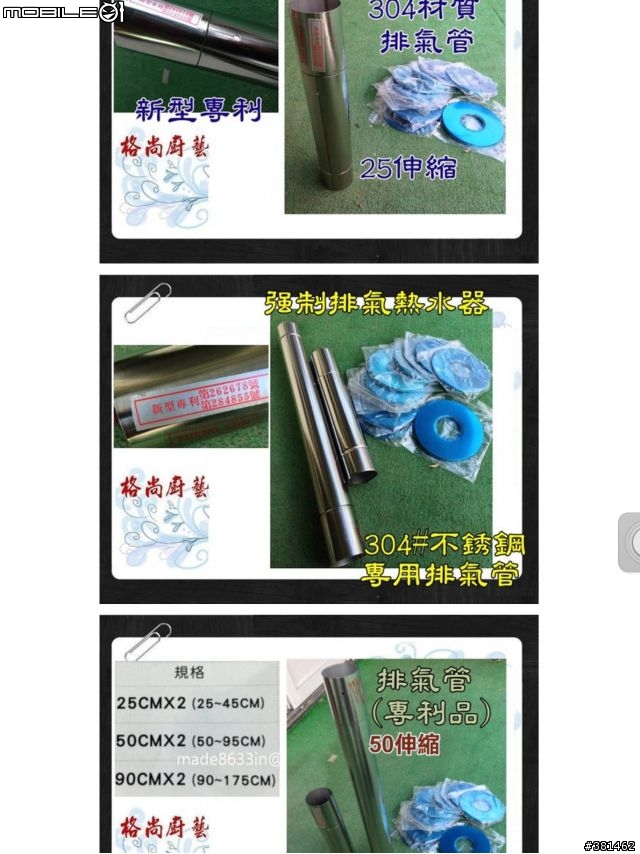

熱水器排氣管當煙囪

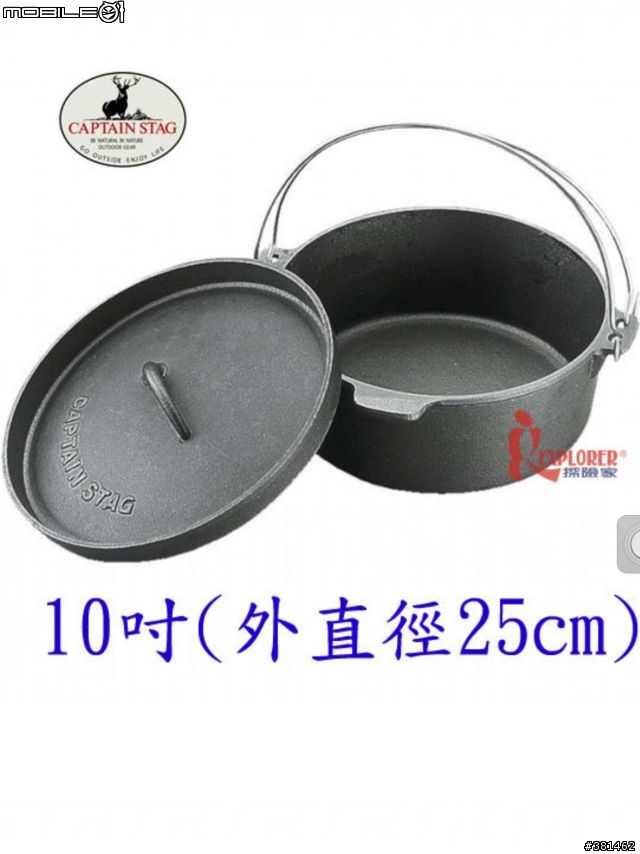

上面用這個荷蘭鍋加蓋
《請教》 DIY火爐設計圖

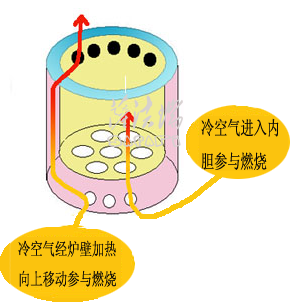

利用木汽爐原理

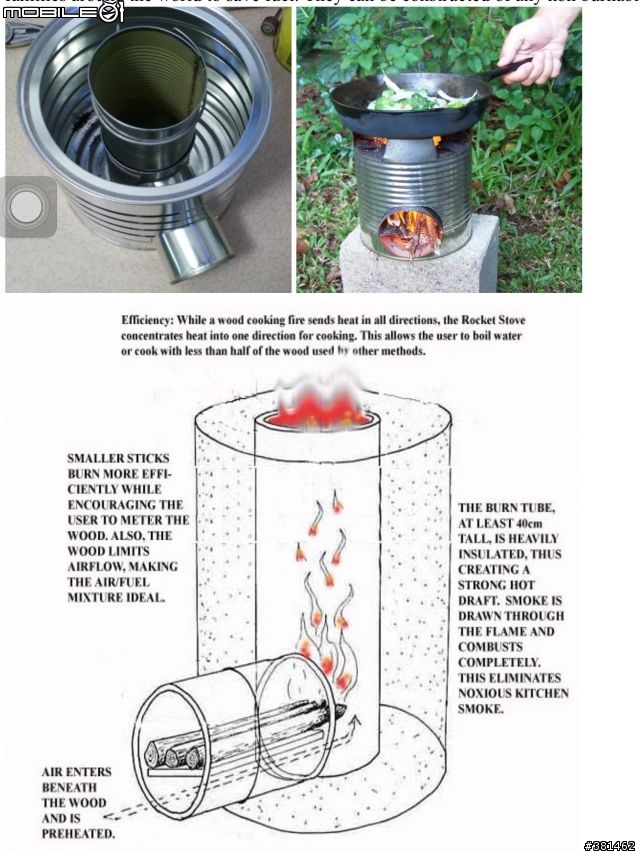

或者火箭爐原理

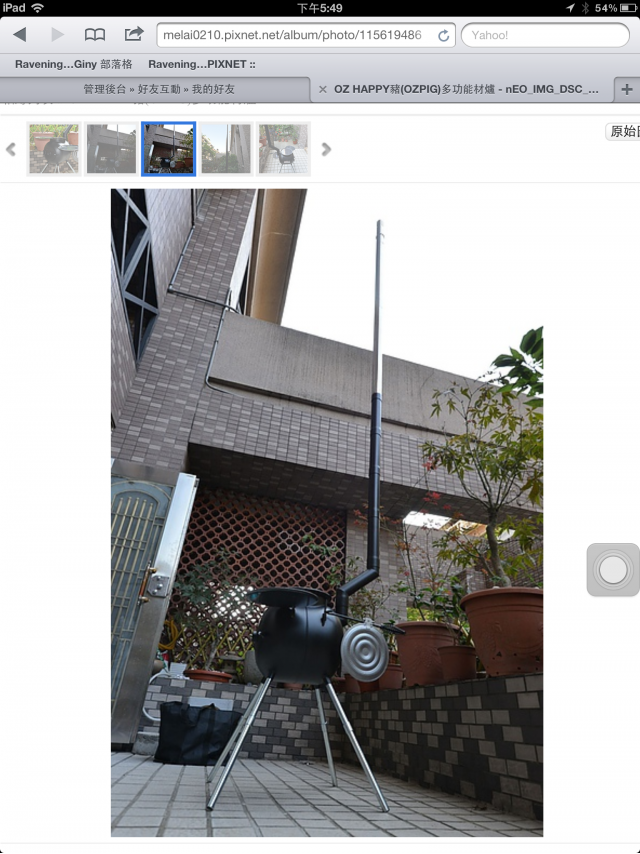

做成一個山寨黑皮豬

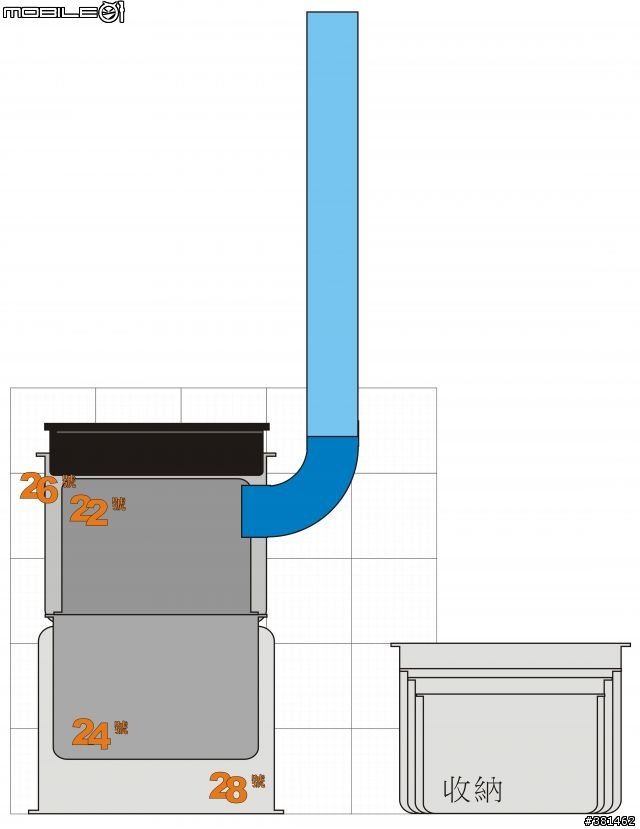

組合圖草圖

步驟如下：
24套入26，穿過後扣於26下方
26+24套入28，套入後應該會穩固
22再套入26中卡住24
煙囪再穿過22 26固定

各位先進同好認為是否可行？
還在構思進氣開口位置、進燃料方式，
腳架支撐預計使用角鋼。

除設計圖自繪之外，其他圖案皆來自網路搜集。

2013-10-20 22:08 #1

文章關鍵字

DIY火爐設計圖

阿堯0510

72分

2樓

阿堯0510

個人積分：72分

文章編號：46761252

基本上是是可行的.做法有很多種.
YouTube上很多影片可參考.

不太了解你最後一張草圖為何需要用到四個鍋子?
材料費算起來應該也不少錢

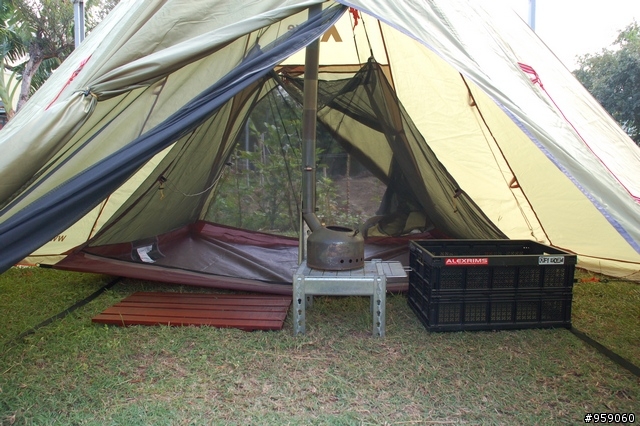

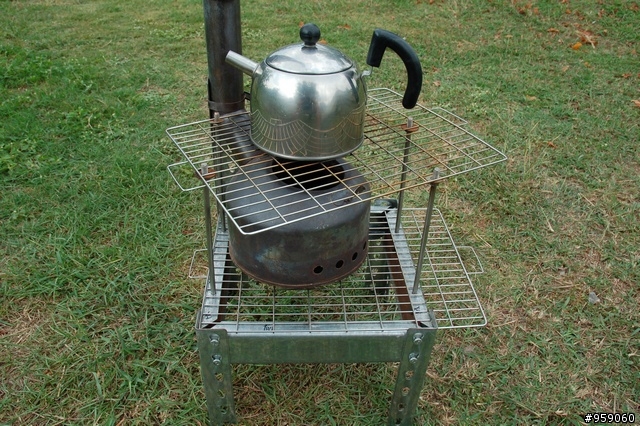

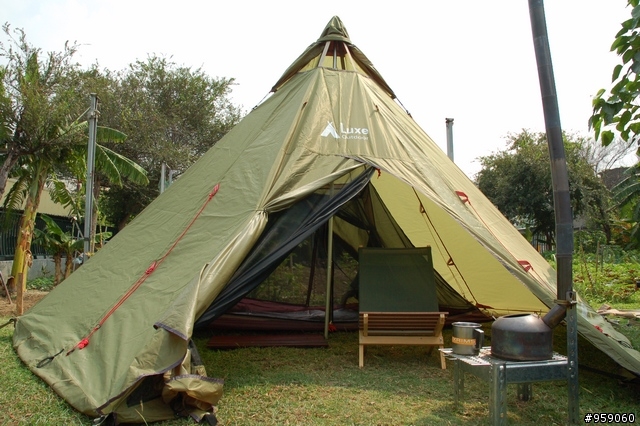

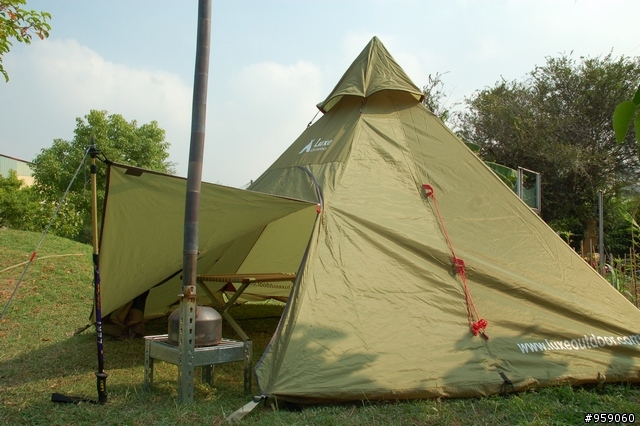

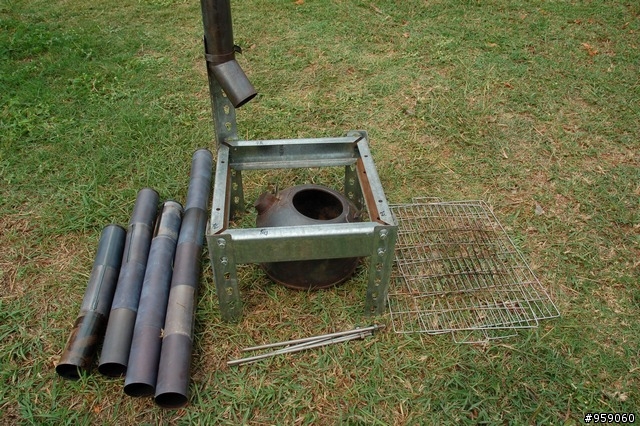

底下是自己DIY的柴爐.爐身是用淘汰的水壺.

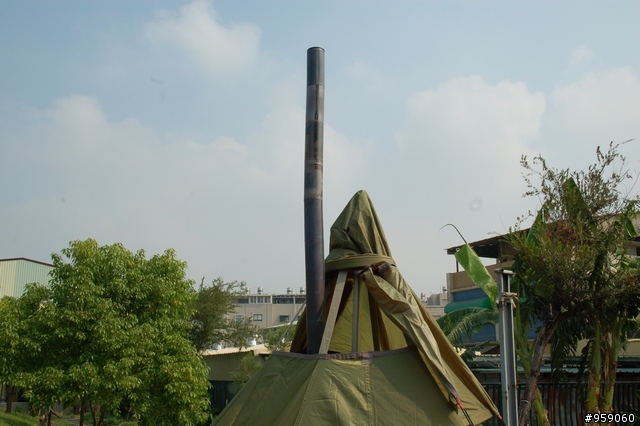

煙囪是用蘆筍汁的鐵罐套接起來

分解後收納成一箱

Ravening

66分

樓主

Ravening

個人積分：66分

文章編號：46761415

感謝指教與分享！

鍋子四個網路價還不到一千，在下尚可接受。

下層內鍋是為了要套住上層外鍋不使之位移所做，
上層內鍋是為了讓鍋具可以有較穩固的支撐所設計的，
讓上下兩層皆有雙隔間是擔心：
若只有單層會有誤觸嚴重燙傷風險。

以上到目前為止皆為圖紙上想像，
還請先進同好們指教。

kuniaki

185分

4樓

kuniaki

個人積分：185分

文章編號：46761653

Ravening wrote:
感謝指教與分...(恕刪)

有一個地方看不懂，就是排煙管。
木煤氣爐是利用內罐及外罐間的空隙讓木柴乾餾的木煤氣與下方流入的空氣混合，經由內外罐的空隙加熱(預熱)，噴到上面火口(放鍋子的地方燃燒),排煙管放那裡，木煤氣與空氣混合氣不就還沒燒就排掉了?

ggyyme

19分

5樓

ggyyme

個人積分：19分

文章編號：46761884

1.排煙管現成品不會有問題
2.感覺像木煤氣爐+柴爐合體, 但這兩體用處有差
柴爐主取暖,附屬功能加熱食物
木煤氣爐主打效率,但雙層隔離後取暖會打折吧
3.你用荷蘭鍋身當上蓋,除非很密,不然依氣體流力,煙會從這竄出
4.燃燒進氣孔在下方嗎?加柴口在荷蘭鍋處嗎? 如何觀察燃燒情形與使用中加薪柴?
5.荷蘭鍋在上重壓,頭重腳輕,易倒,
