彈藥箱柴爐:(Weekend Project)

已經30年以上沒露營了,最近因為幾位年輕的同事開始露營,而且一直在我耳邊嗡嗡嗡...這又喚起我以前瘋露營時年輕的心。
因此決定完成當時未完的一塊拼圖(柴爐)。在這之前已經動手做過多款的柴爐、木汽爐、火箭暖爐、酒精爐....,但這款彈藥箱柴爐是心中最適合露營的爐子,所以特別跟這園地的露友分享。

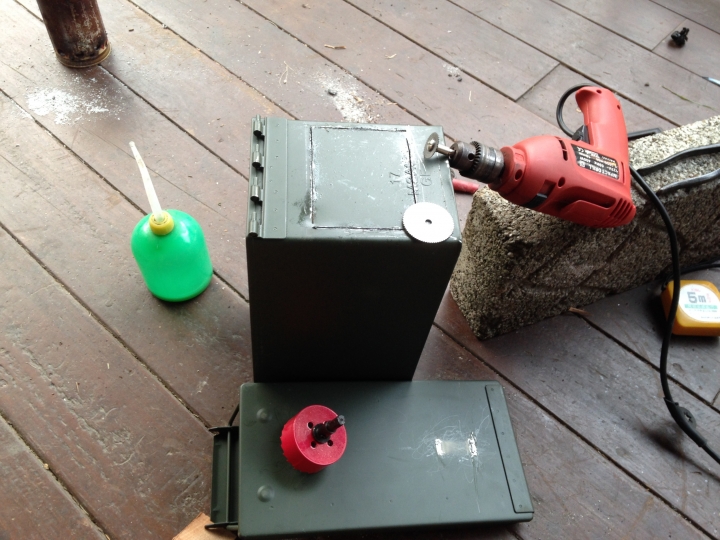

首先當然要有材料及工具

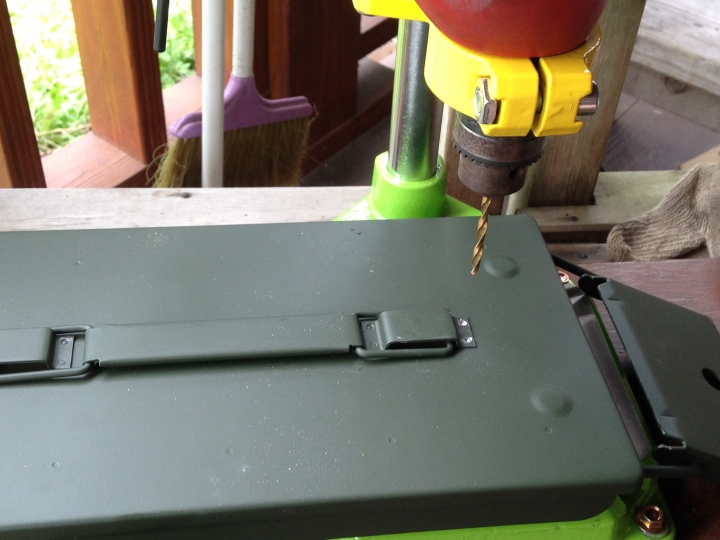

移除把手

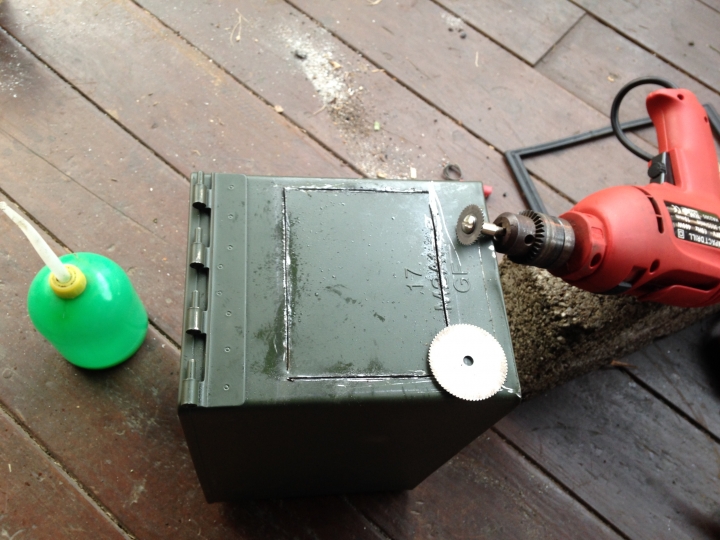

切割爐口

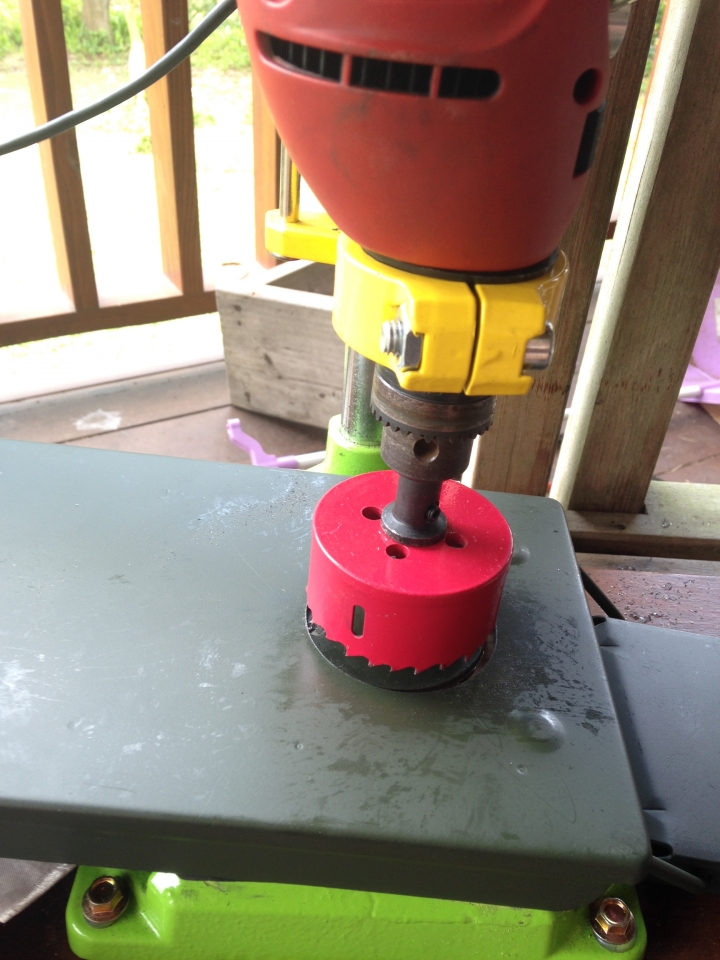

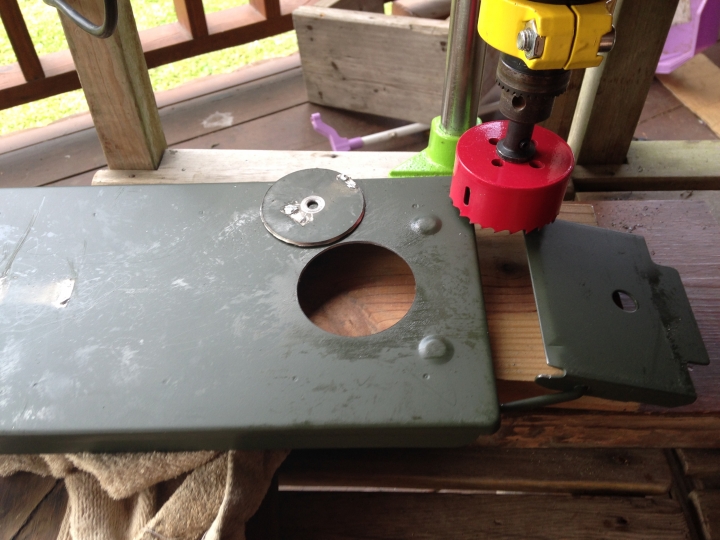

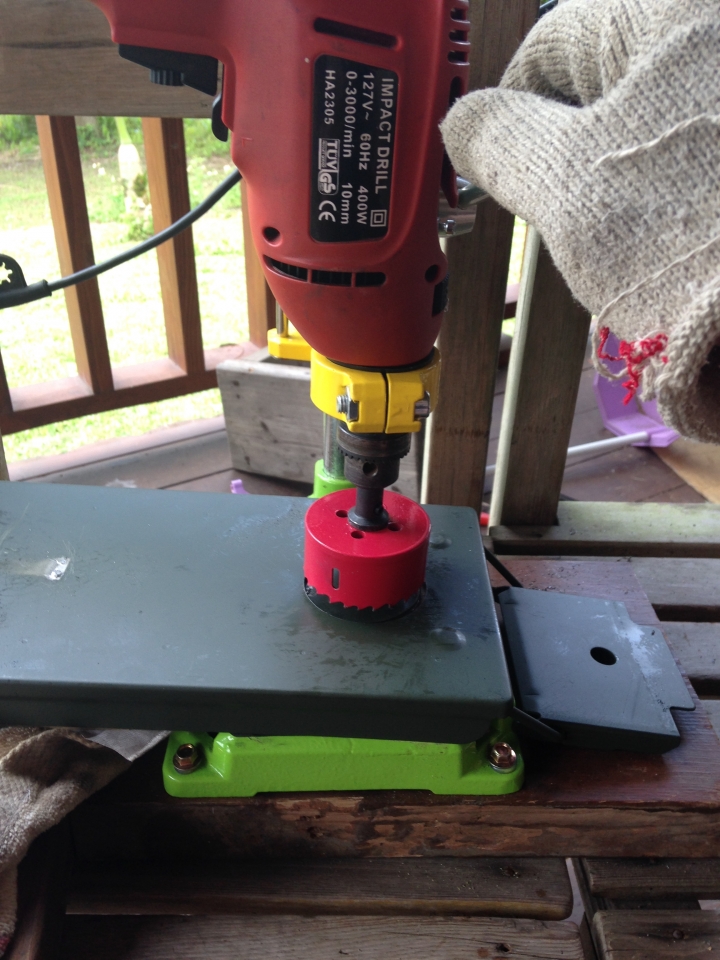

鑽煙囟口



完成煙囟開口

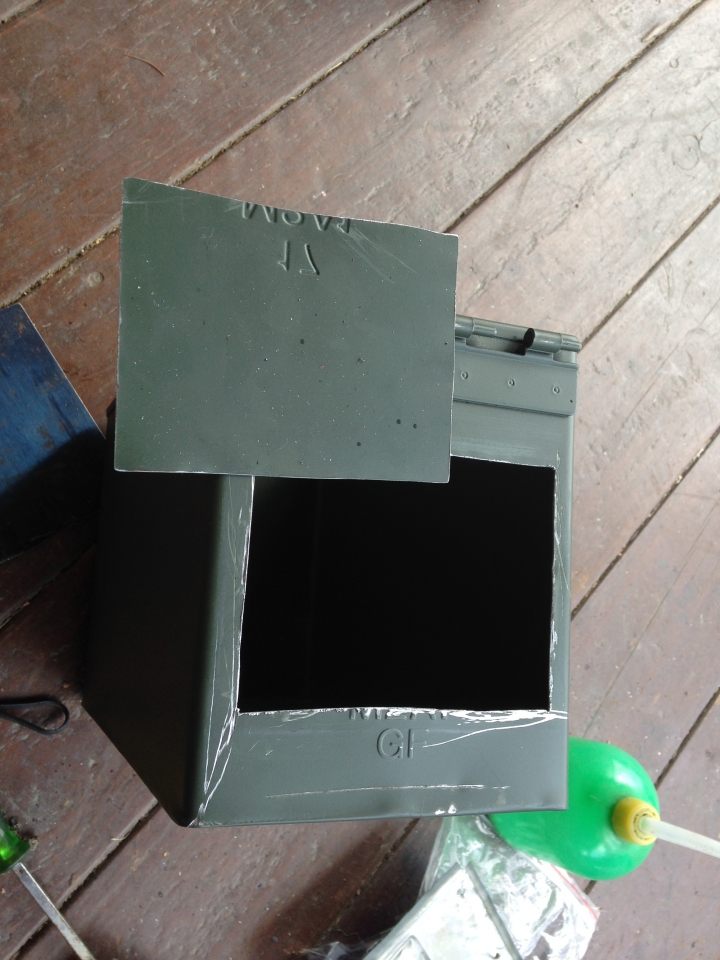

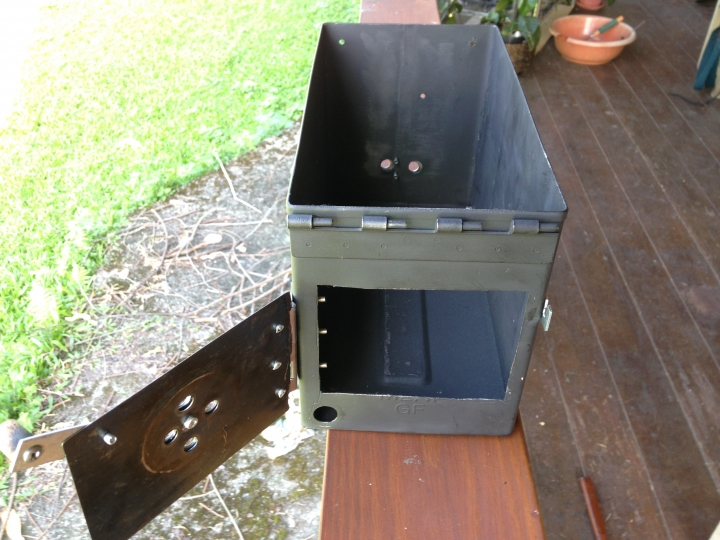

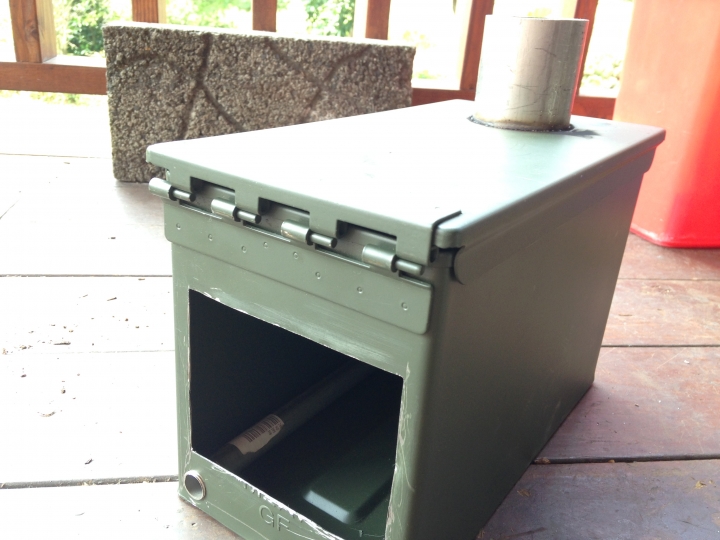

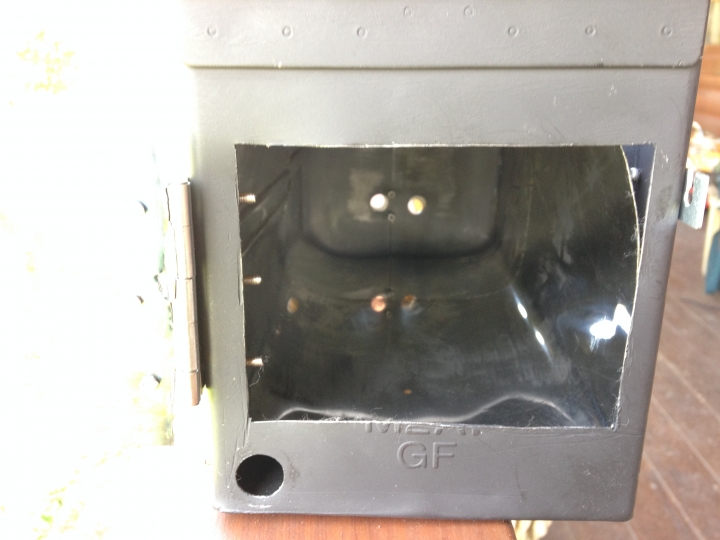

完成爐口

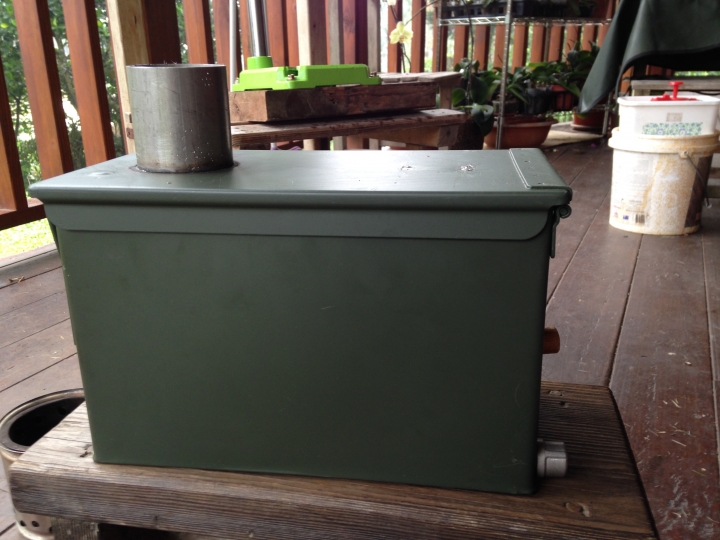

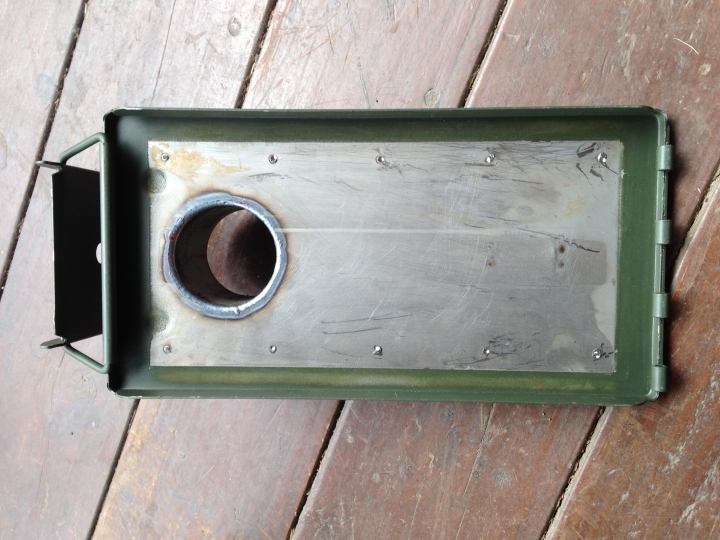

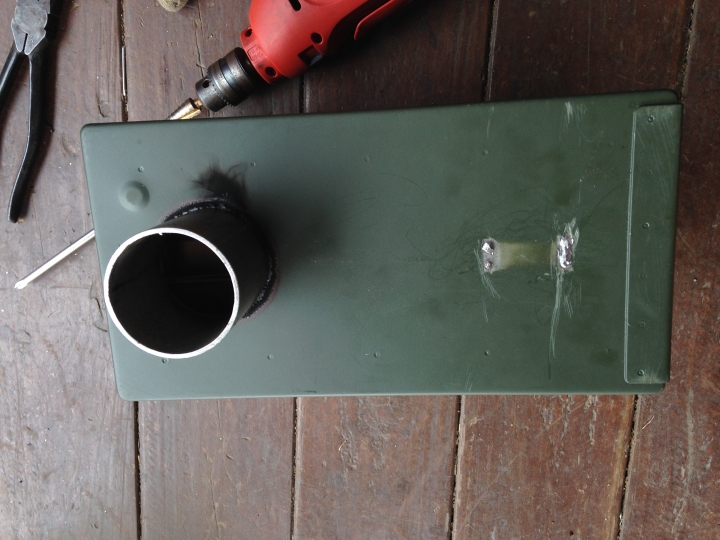

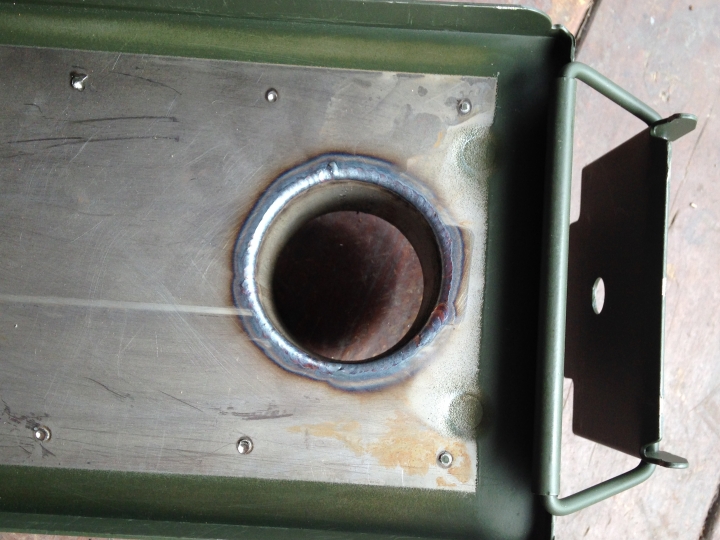

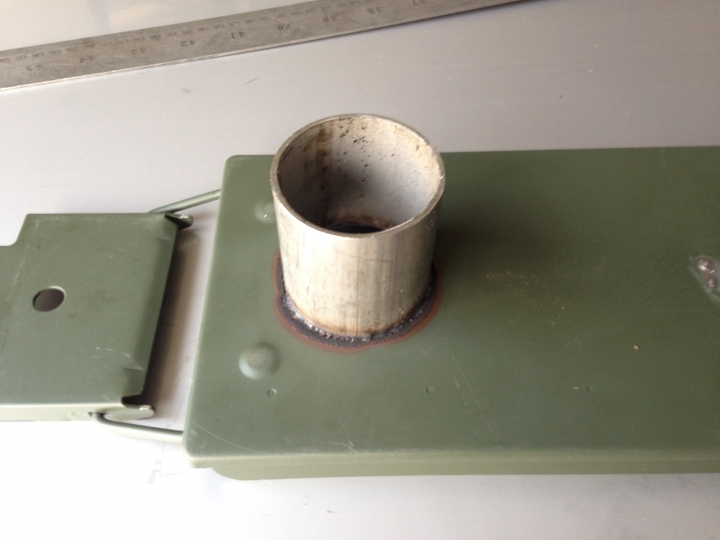

請人焊接煙囟開口

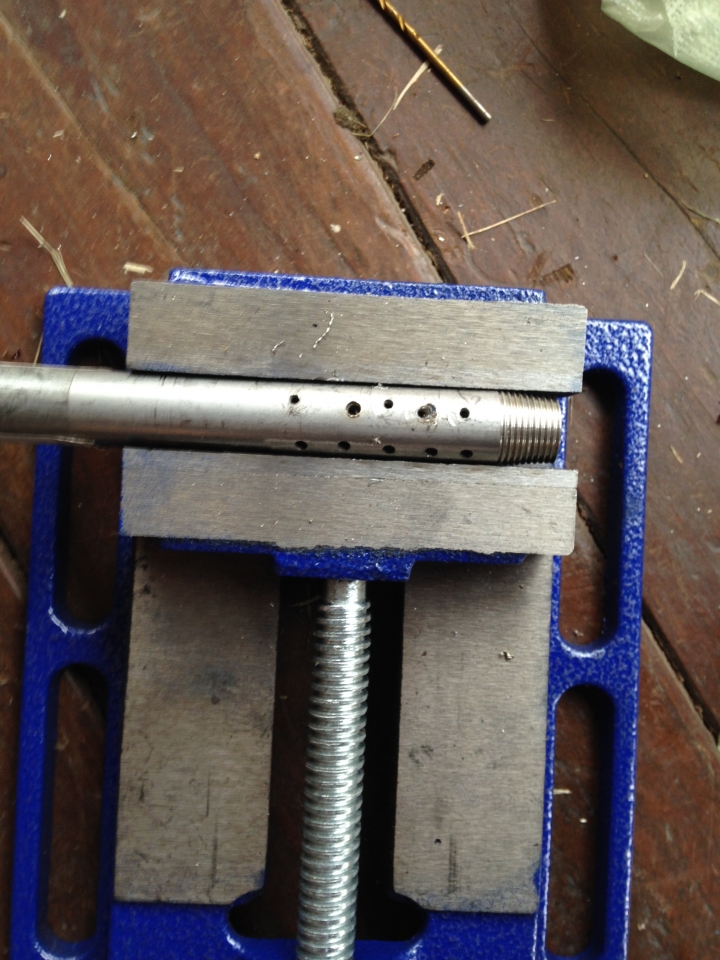

二次進氣鋼管鑽孔

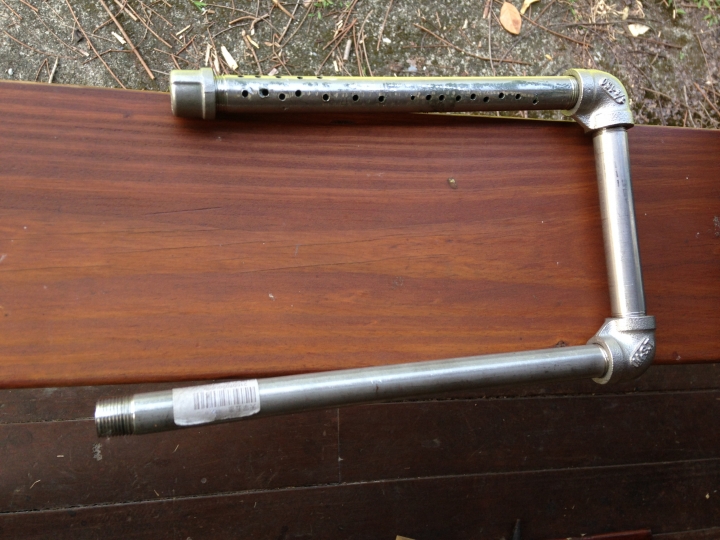

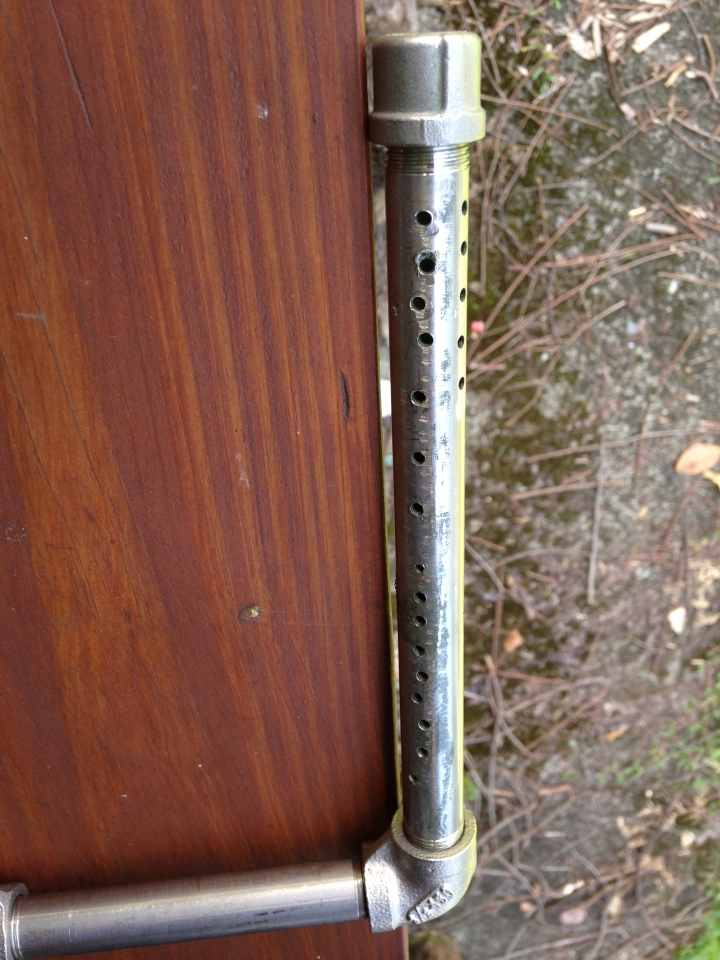

二次進氣鋼管

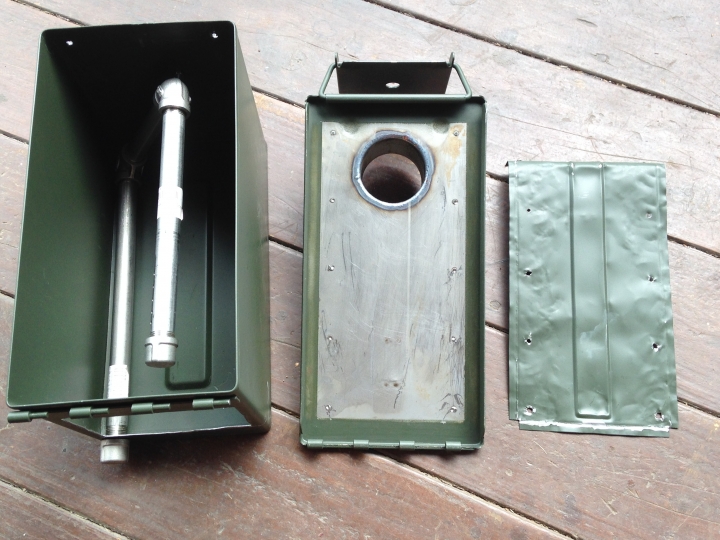

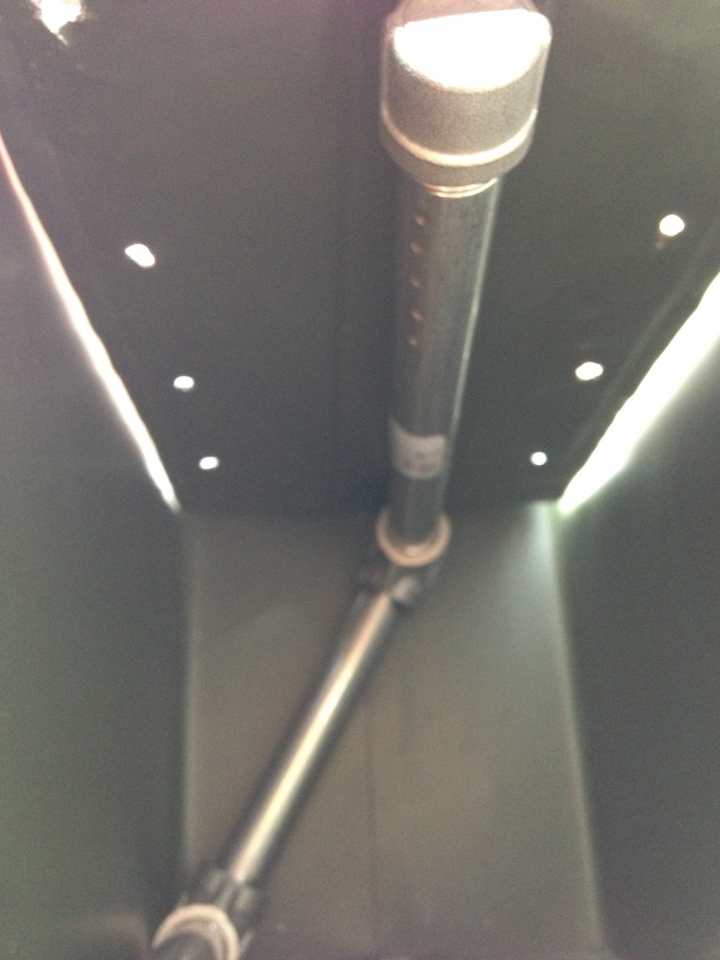

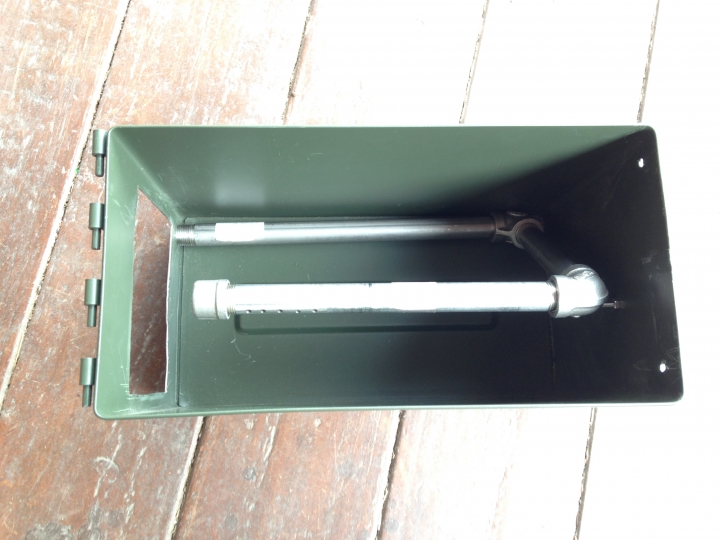

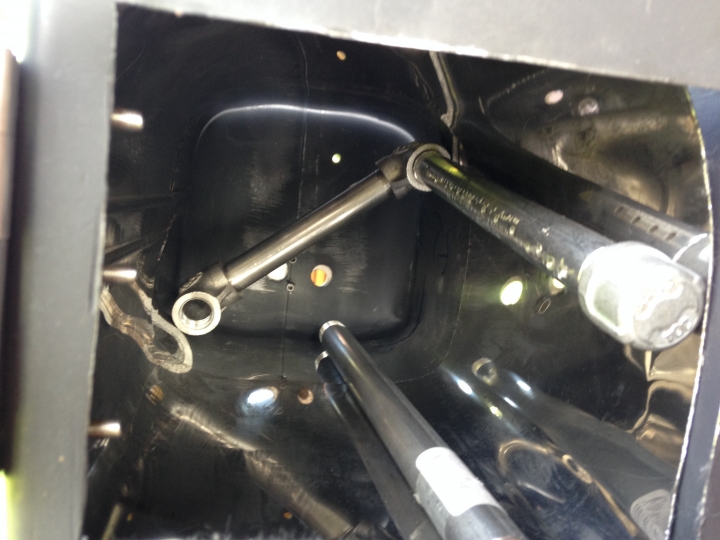

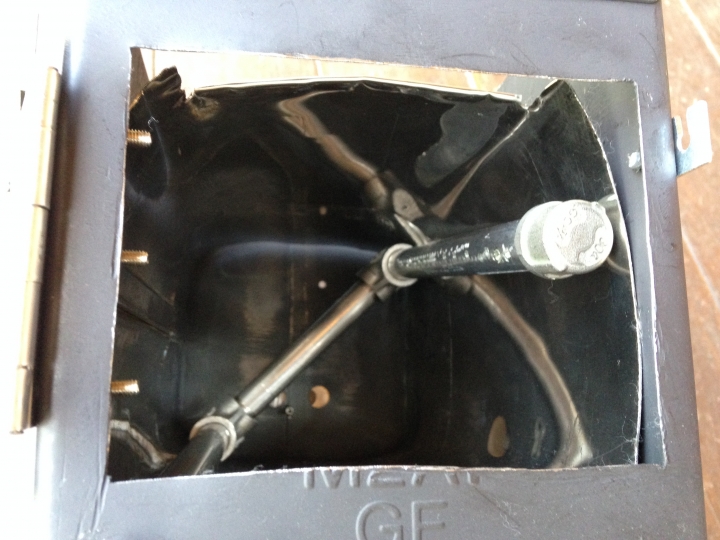

緩衝板下方燃燒室及二次進氣鋼管

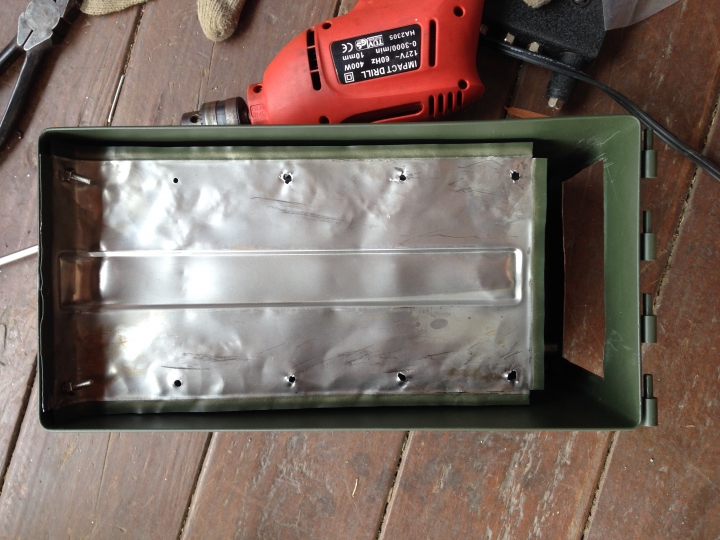

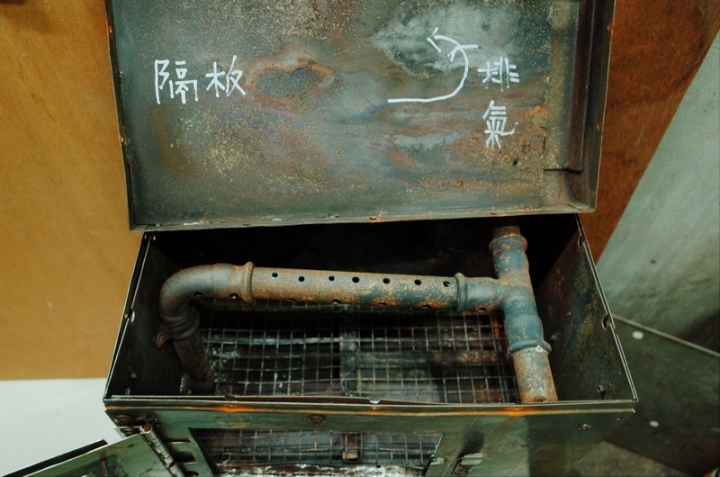

蓋子內側拆下的鐵板,當成柴爐的緩衝板(baffle plate),延長火焰到堙囟的行程及時間,增加了爐子的效率和熱量輸出、盡可能達到完全燃燒無煙的狀況。當然也要有二次進氣鋼管的輔助。(這是初期的設計,但計劃總趕不上變化的.....><)

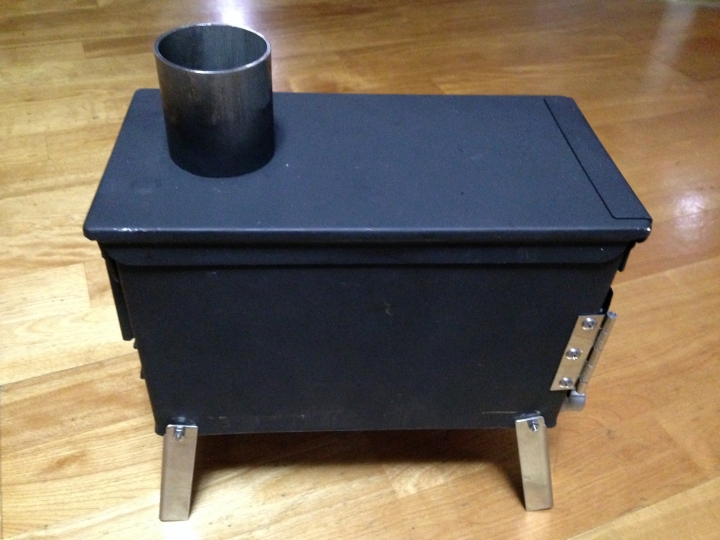

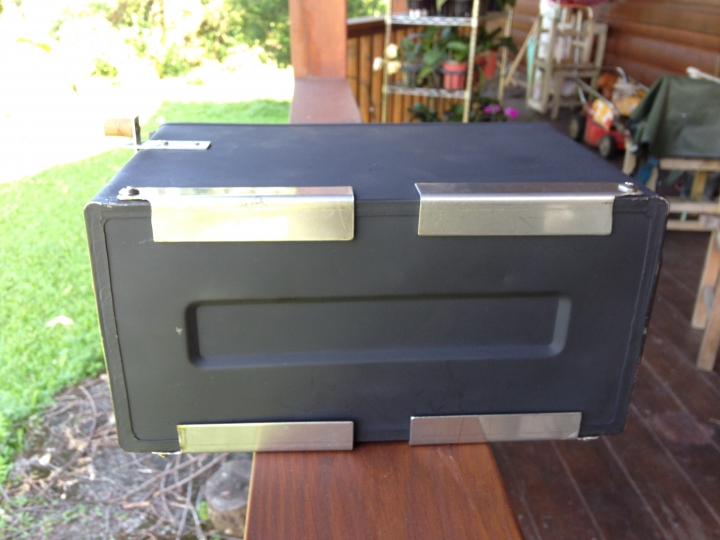

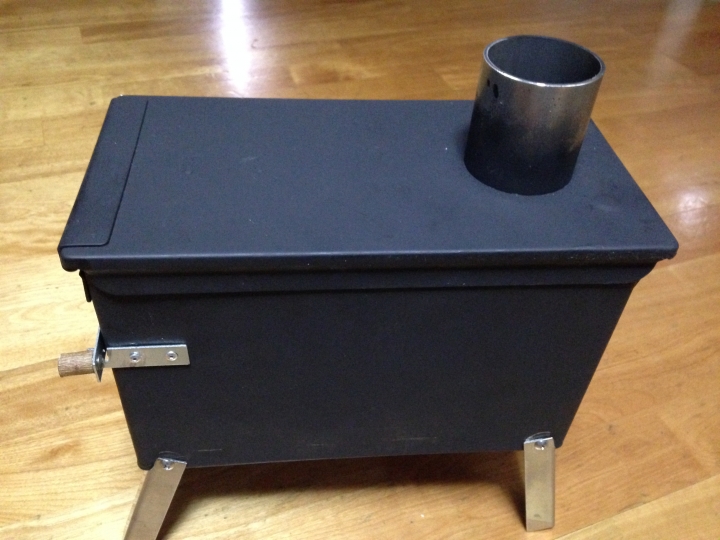

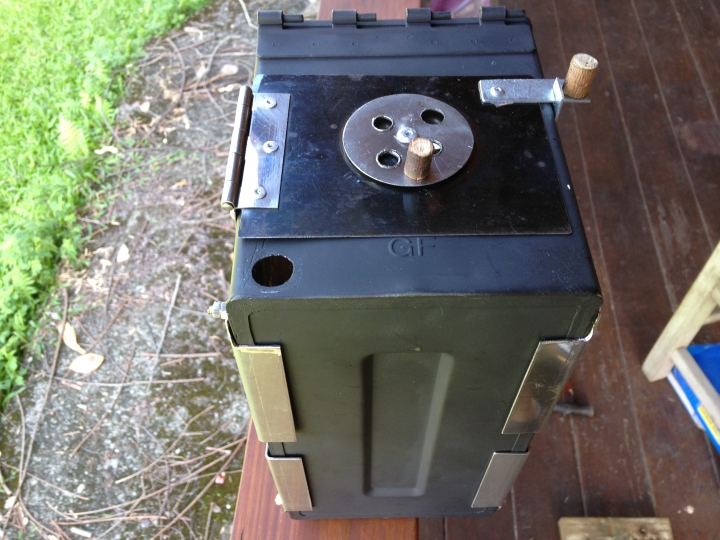

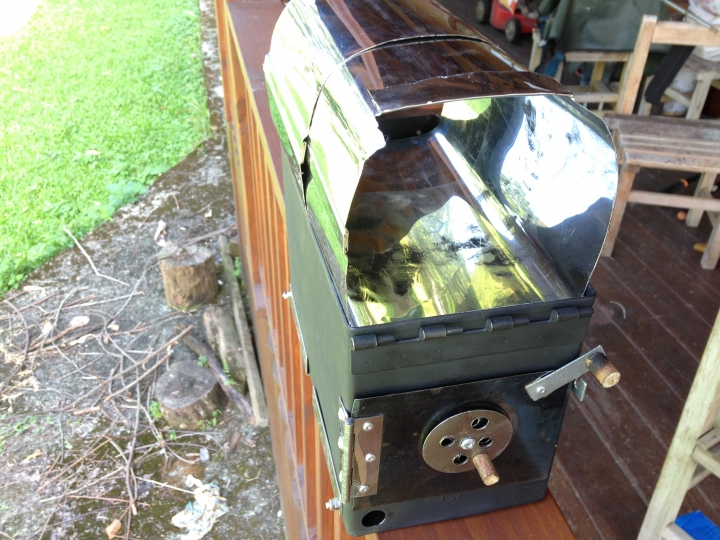

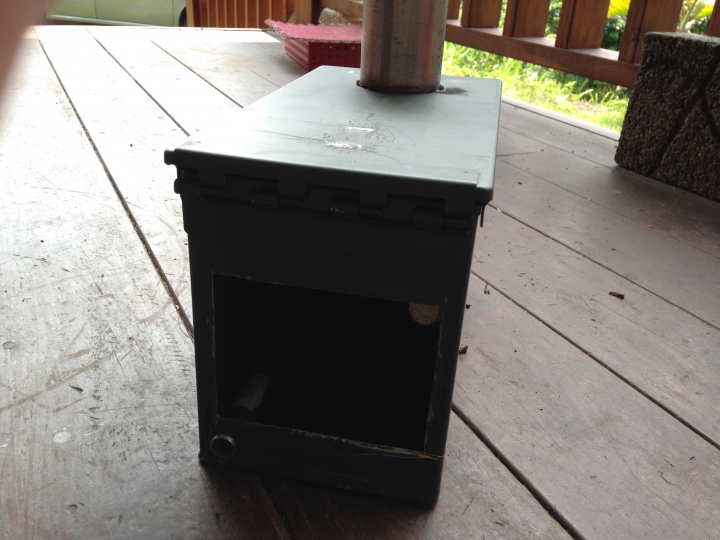

以下幾張圖為爐子的樣子

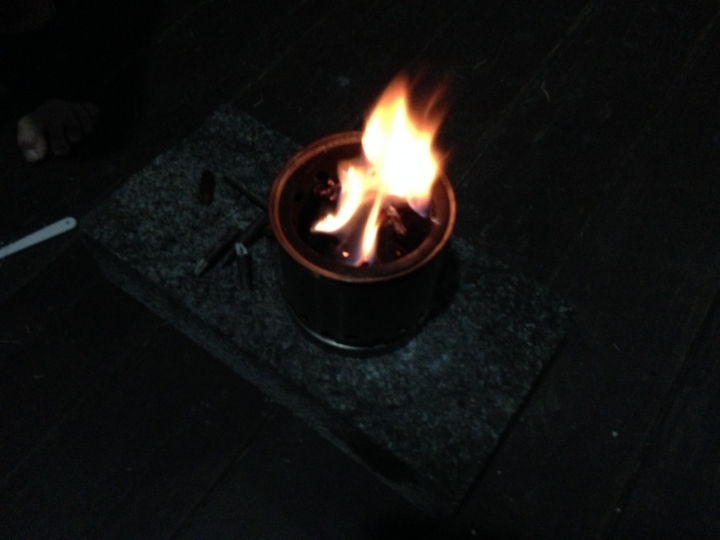

小兒子說要烤棉花糖,只好收工...也是自製爐子(wood gas stove)

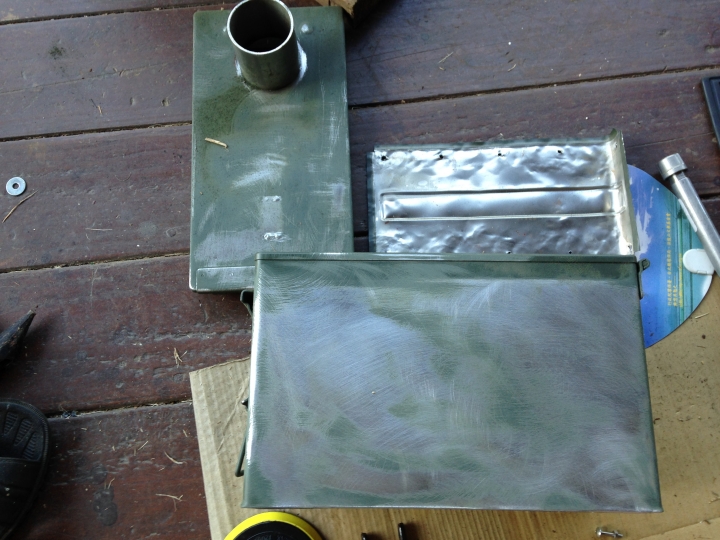

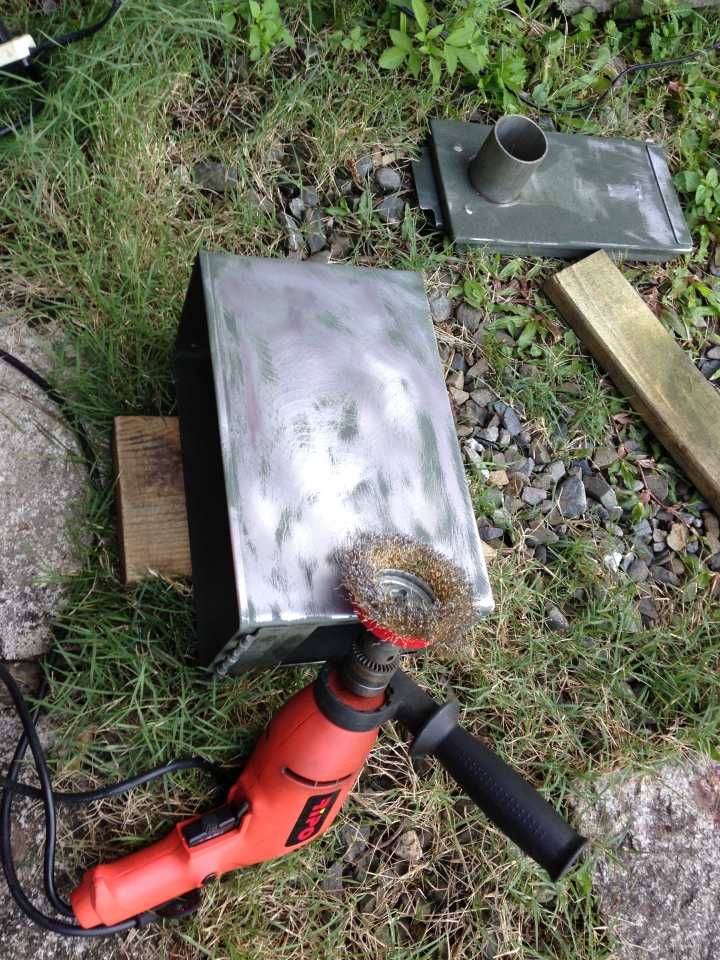

接下來就是把原漆抛光

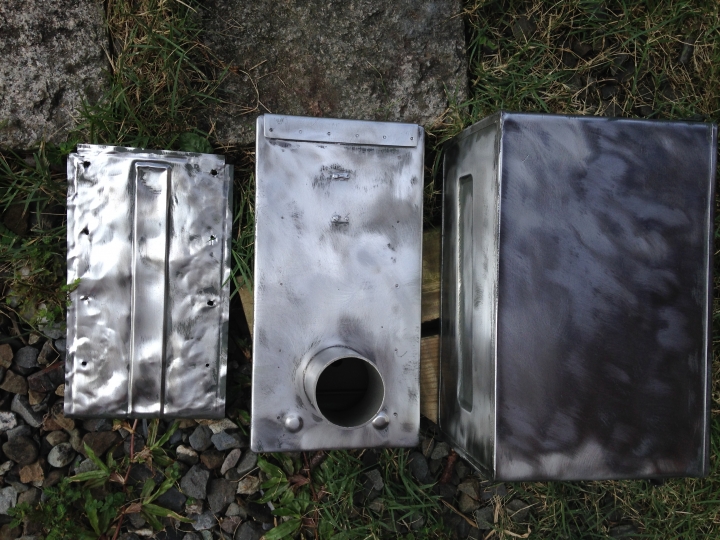

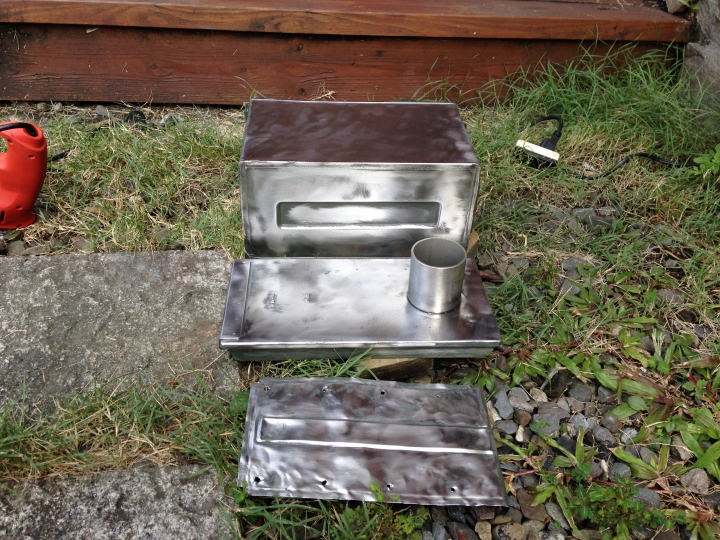

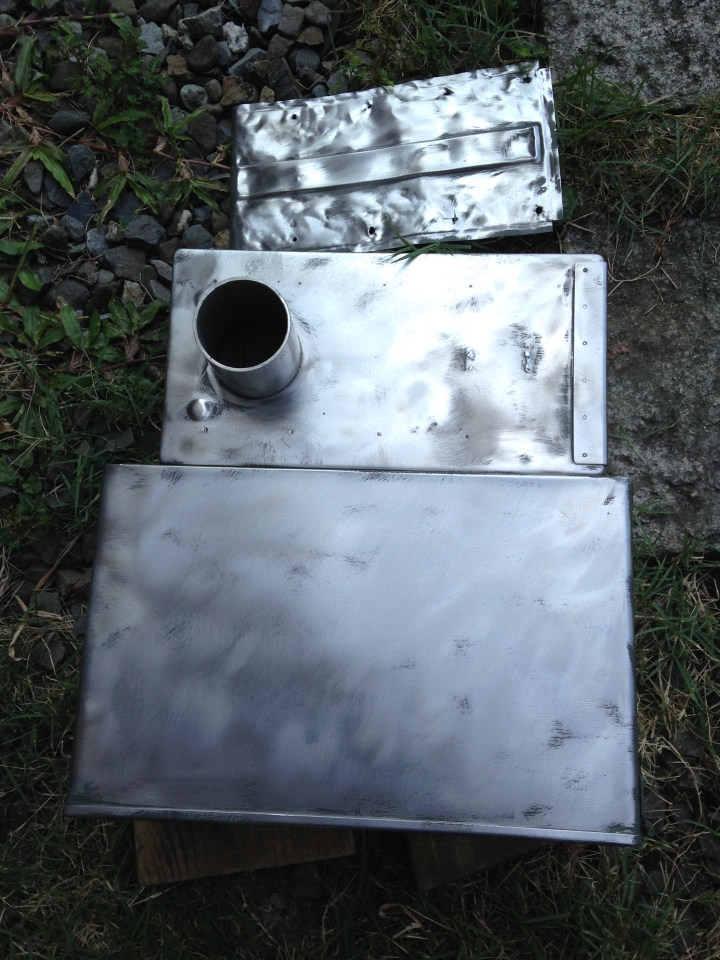

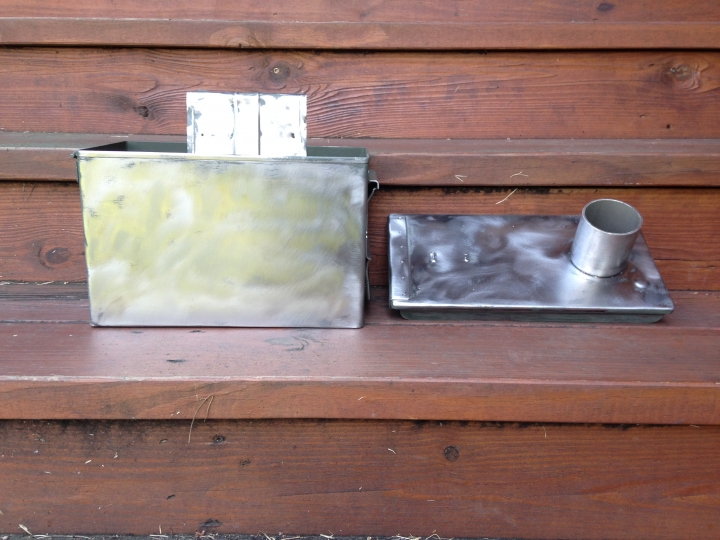

拋光後的爐子...我兒子說它沒穿衣服...XD

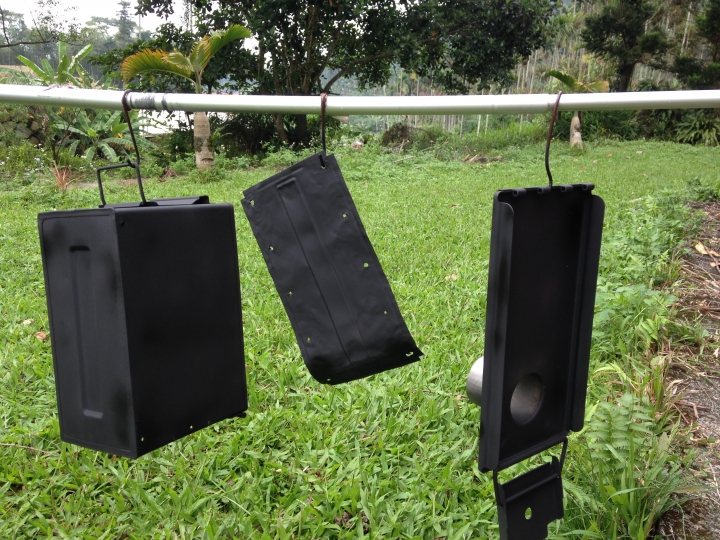

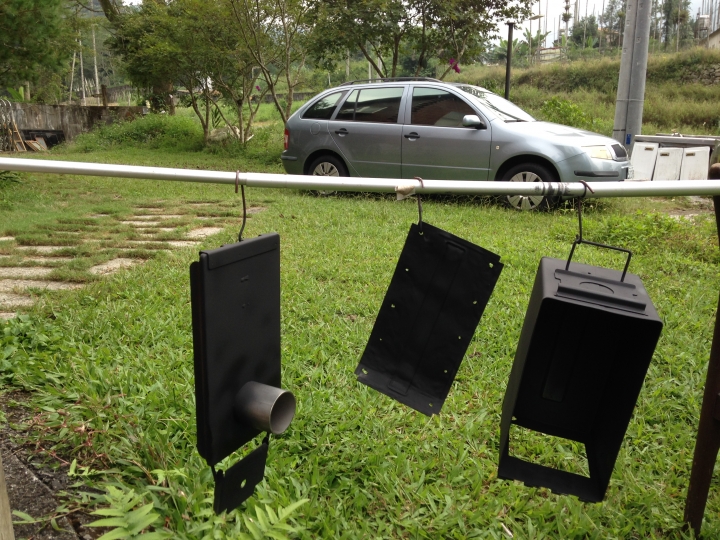

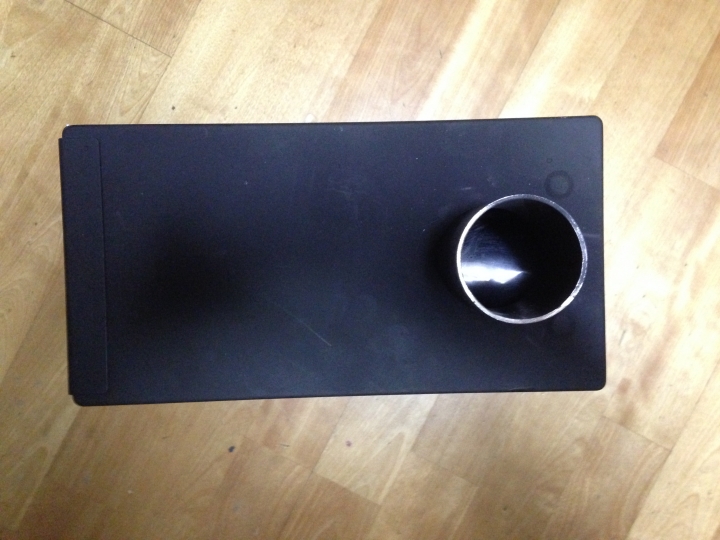

開始上耐熱漆


上第二次漆

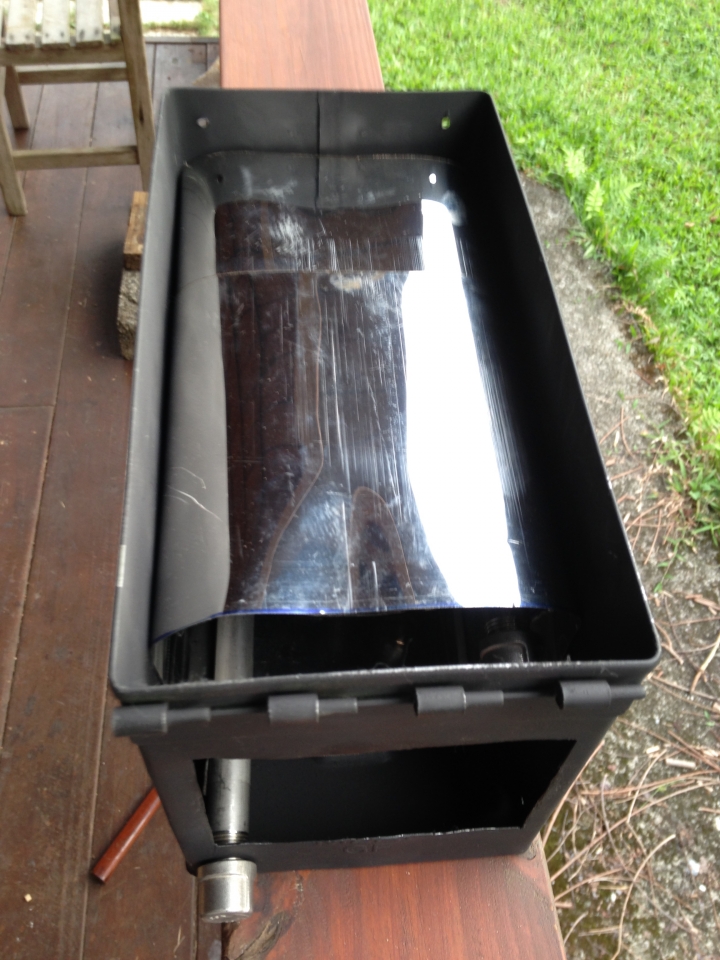

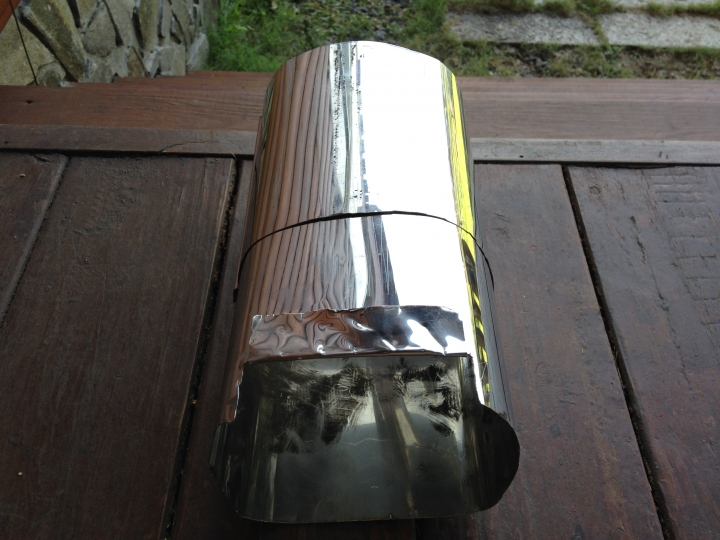

變化來了,找到二段之前做火箭暖爐(rocket stove mass heater)的煙囟廢材,大小剛好可以當爐子的燃燒室。

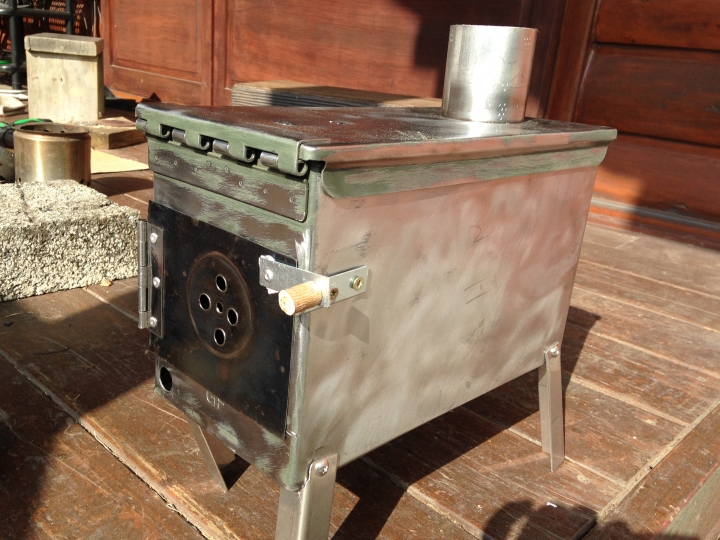

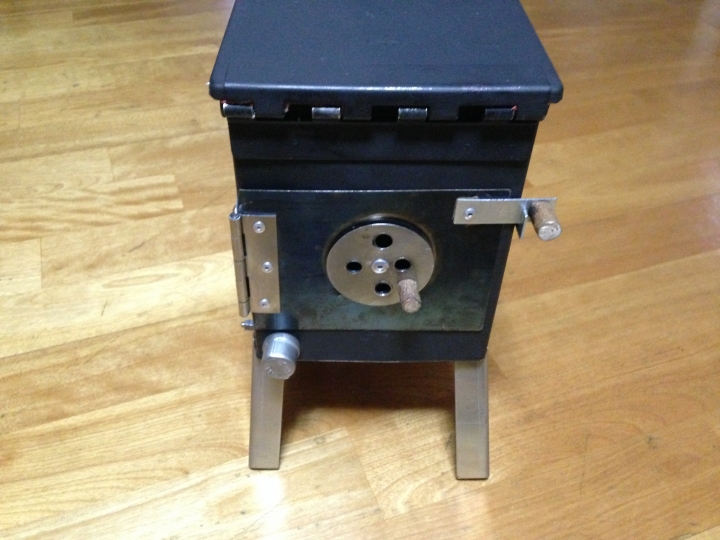

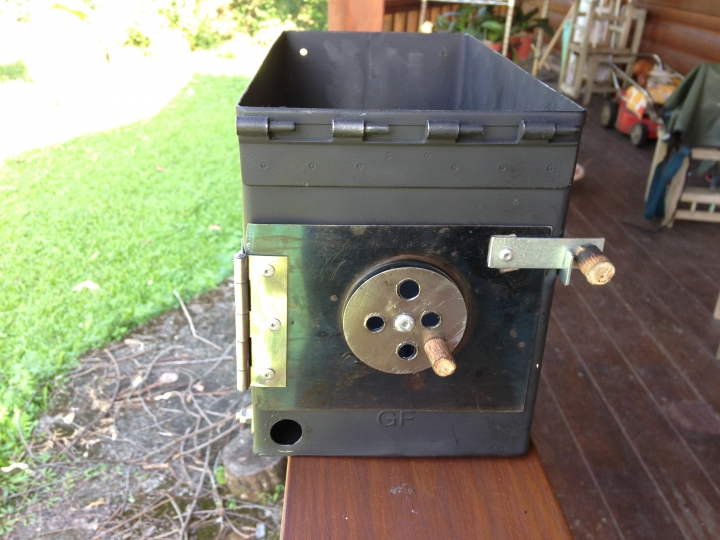

爐口及爐腳

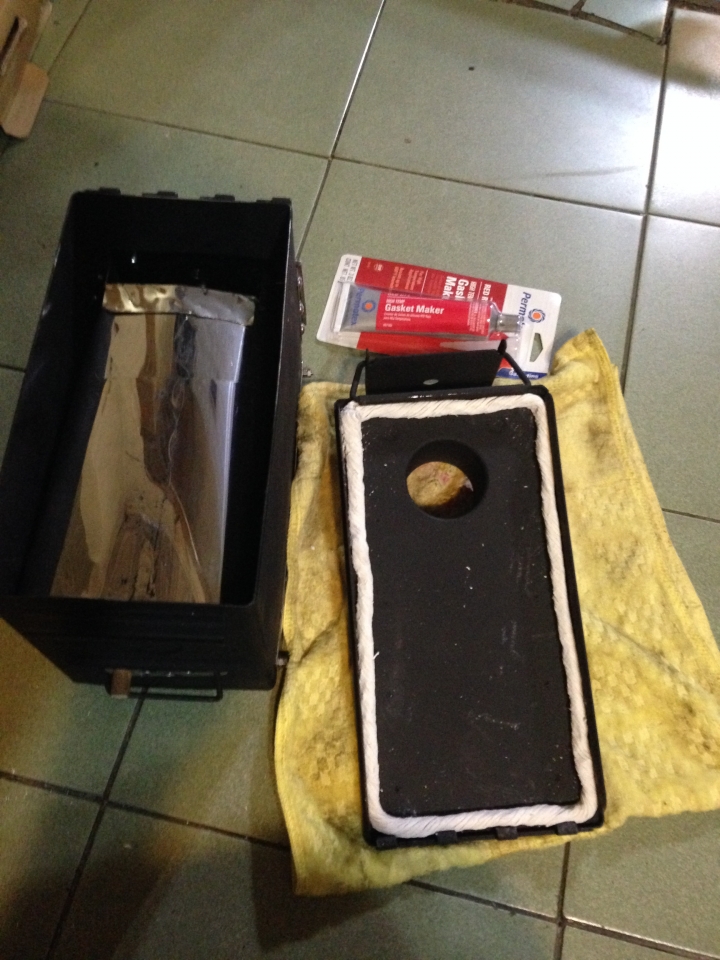

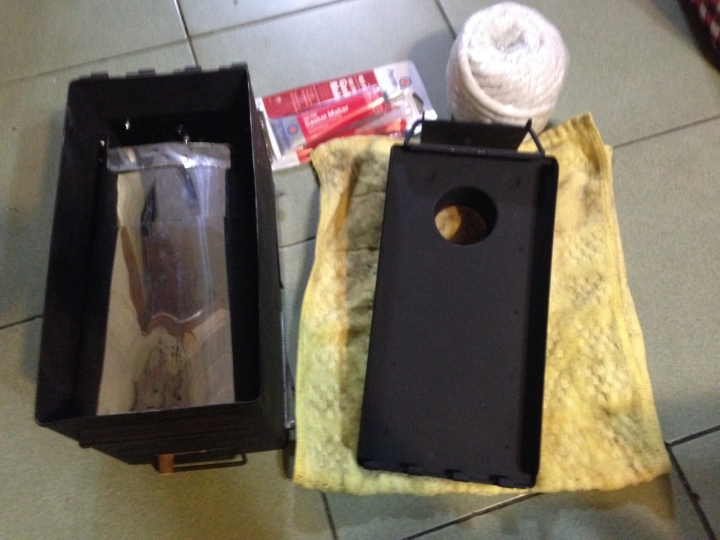

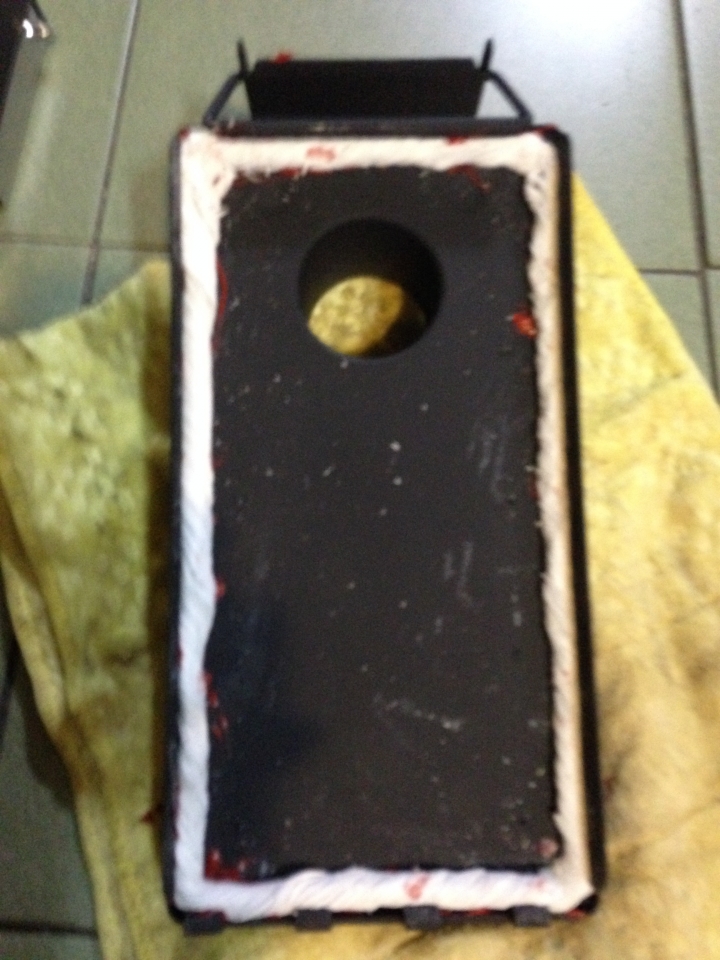

爐蓋加上石棉繩上膠密封就可以放火了啊!




手抖了一下...哈

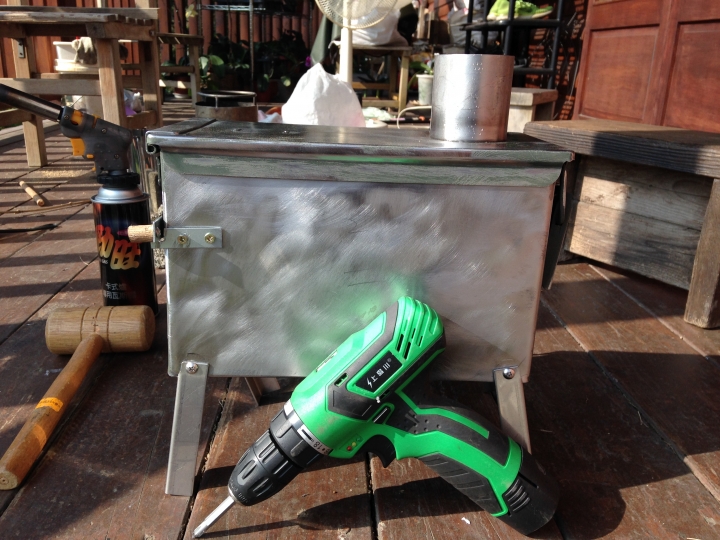

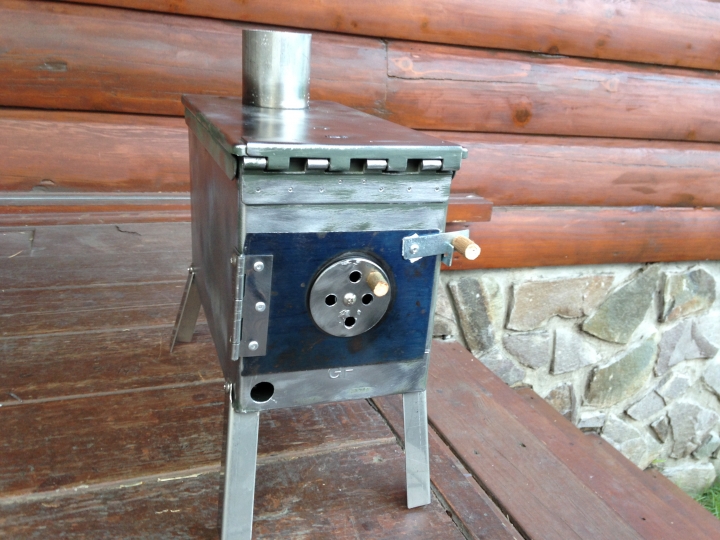

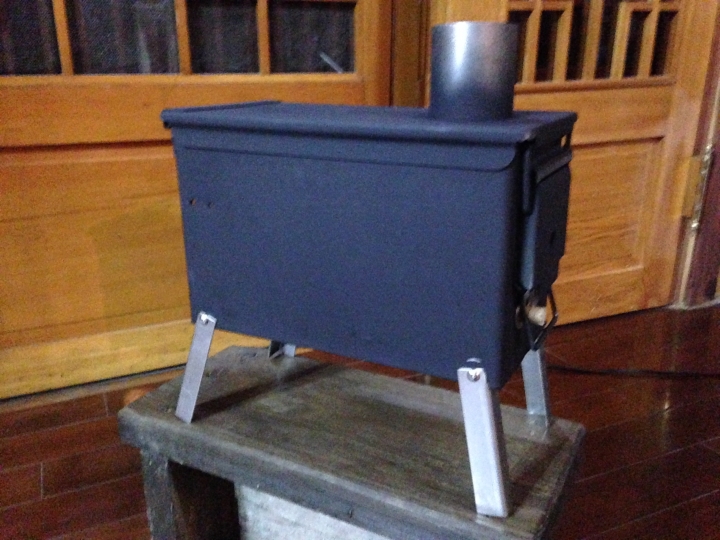

完工... 再加上強制排氣管就可以了...\(^o^)/












這爐子的工序不難,各項材料網路都可以買到,而且只要有一支電鑽就可搞定,其它的工具可有可無。只是加工時要小心,不要受傷了。

二次燃燒的汽孔可用4-6mm燃燒更完全,煙會更少,白煙→黑煙→無煙=完美,我感覺碳床下的進氣不足。門上的氣孔打開會出煙,進氣方向錯誤,diy無價。
感謝二位大大的鼓勵及建議。

匆忙當中少說了幾點,可能會造成些許的誤導,先前說的,計劃趕不上變化就是這樣><。爐口原本是要加裝視窗的,而且前門會設計一個window wash 的氣孔,無奈耐熱玻璃大了點,因此氣孔(風門)的設計就此改變了...哈!

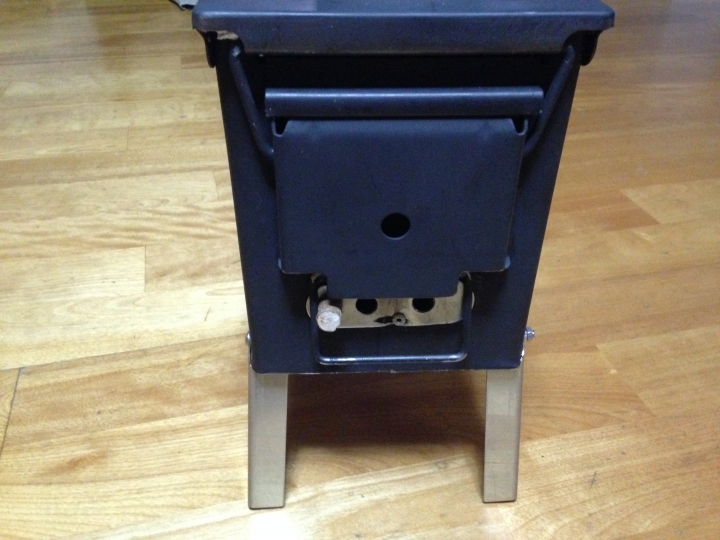

現在的做法是這樣的,前面及後面風門(front and rear damper)的調整是要配合的,前風門在這個爐子並非主要進氣孔,後風門才是,而且後面二個氣孔各約有1.5公分直徑,是想營造有點像火箭爐的燃燒方式...哈!

另外爐床想考慮是否用耐熱石板或是鐵網,所以未來有可能會加鑽氣孔以增加進氣。除此之外,排氣管我會再增加一組damper幫助燃燒時的火力控制,希望能節省燃料及完全燃燒,達到無煙的最高境界...

還有一個地方有修改的,就是緩衝板(baffle plate)的地方,原本開口是要大一點的,因為要保護箱子以及要有火箭爐的樣子,所以故意拉長了白鐵圓桶,就把開口縮小了。

再次感謝二位指教。
唉!想露營又去不了的心情你懂的...。只好做做爐子放個小火,填補一下這些年來的空虛。

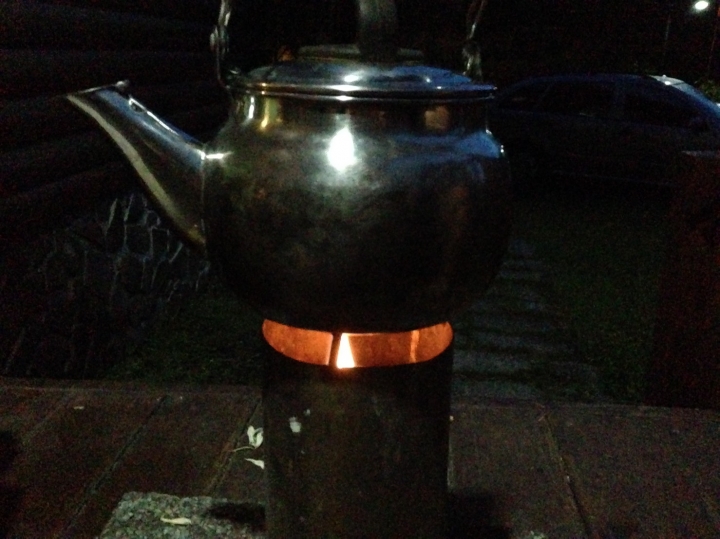

這爐子的煙囪還沒加工完成,所以先由另外的爐子客串一下。煮二壺水來泡個茶繼續完成週末作業...。


火力穩定後開始煮

第一壺水




第二壺水


手藝很精湛,觀摩之後受益匪淺。努力學習。
