機車排放廢氣檢驗 -- 這種檢驗簡直是欺詐行為

中古車買了快一年了,應該做個好國民去做機車費排氣檢驗,但是做完排氣後檢驗後,發現整個流程幾乎是個 中古車欺詐行為,為什麼 ?

8 月份我找個陽光普照的日子,騎去附近的機車行檢驗,心裡想: 三陽 T2 是一台電腦噴射機車,有日本京濱的噴油電腦,哪裡會有問題? 所以我什麼都不管,就冷車啟動後,騎了約 10 分鐘後慢速騎到機車行,然後檢驗,然後死當,CO 數值偏高。CO標準 : 3.5%,檢測數值 4.1%,打破我對電腦噴射的幻想,這台機車不是化油器機車,擁有 噴油電腦 與 好幾個感測器,幾乎是汽車等級,怎麼會不過? 想不通。

機車行老闆還好心的對我說: 再騎出去高速繞一大圈,引擎溫度上升了就會通過。 所以,我就再騎出去繞一大圈回來再量測一次,這次檢測電腦上顯示 CO 4.4%,數值更高。

機車行老闆對我說: 這種電腦噴射車不像 化油器引擎可以調整,很麻煩,先從 更換燃油噴油嘴開始更換,價錢大約 $1800 元,我只能跟他說: 我再想想辦法就騎車回家。

如下圖前兩個數據資料所示:


既然 日本京濱的電腦不可靠,所以我趕快上網查找怎麼解決這種廢氣排放檢查不通過的解決辦法:

因為,買這台中古機車後這一年來,我只有一週騎車約 1 次,每次約 10 分鐘,距離約 5-6 公里,附近的重劃區空地上騎一圈,吹吹風,過過乾癮後就回家。一年來大約騎約 400 多公里,只加過約 $300 元汽油,然後 機油只有買車後更換過就再也沒更換過,當初是用 5W50+愛鐵強機油精,機油量超過機油觀測窗上限。所以趁著這次檢驗排氣,那就更換吧 ?

以下圖是去年選用的機油 5W50 MA2


下圖是準備安裝的機油,就是將汽車使用後剩下的 5W30,40 ,機油混雜後再加入機車油箱


下圖是 更換下來的廢棄機油,一年沒更換,實在有夠黑的,這個單缸引擎為什麼這麼黑? 騎乘約 400 公里,比汽車更換下來 3000 公里都黑,機車引擎有這麼差嗎?


下圖是更換下來的火星塞 BOSCH 銥鉑合金火星塞 UR2CI30 ,火星塞燃燒很正常,中心的陶瓷絕緣體還是很白,表示燃燒很正常,燃燒溫度很正常,沒有什麼燃燒不完全整個被積碳染黑的現象,也沒有燃燒溫度過高火星塞中間白色陶瓷偏黃現象。所以為什會廢氣檢測 CO 值 4.4% 偏高呢? 實在不解,檢測時的檢測手法或設備有問題嗎?



算了,那些都是過去式了,我必須在一個月內重新檢測符合標準,不然會被這個政府罰錢。

上網去查看有沒有什麼方法可以讓檢查通過,還真有:

RFECU 他們家的藍芽檢測器配合他們家的開發手機軟體,可以讓怠速 排放氣檢驗 CO 4.0%,經由 手機 調整 O2 的電壓值從 0.84v 下降到 0.08v,然後再次去做機車排放廢氣檢測 居然可以降到 0%。


所以我二話不說,馬上騎著機車去附近其他家機車行,標榜專修電腦,去詢問是否可以幫忙調整噴油電腦的 o2 電壓。但很不幸的是,詢問過 3 家機車行,都回覆: 他們家的原廠電腦只能查詢錯誤代碼,不能修改內部的數值,我的廢氣排放情況 CO 4.4%,只能繼續使用老方法,不停的更換 燃油噴嘴,O2感應器,大保養,空氣濾清器,,,,一直更換到通過為止。

台灣買中古車買賣沒有廢氣排放問題,但車主使用後,每年要定期檢驗排放廢氣,路上還有機車廢氣排放不定期隨機抽驗,中古車是交通部問題,機車廢氣排放是環境部問題。對車主而言,是我的口袋錢錢問題。如果這台老車只能花不知道多少錢解決問題,那我乾脆報廢算了。

就在我將機油從機車專用油去更換為 汽車 5W30 混合油,機油量是觀測窗的下限,幾乎快到底。更換火星塞為熱型 NGK CR7E,我再度找一間新的機車行去做排氣檢驗,這次檢驗出來的數值是 CO 1.7 %,合格。數值如圖片 第一張圖的 第 3 行 檢測訊息。

那位機車行老闆告訴我: 光陽某些車型,新車過 5 年開始檢驗,排放廢氣就不合格,天啊,新車 5 年後,第一次檢驗就不合格,還很多,這個又代表什麼? 機車還能騎嗎?

同一台機車,只有更換機油與火星塞,然後再度檢驗就通過。代表什麼? 上次這中間的所有過程都存在著不可告人的羅生門,所有業者為著多賺點錢,將機車車主當盤子敲詐,能敲多少就敲多少? 要是您想著中古機車比較便宜,可以入手,那您就錯了,交通部,環境部,機車業者,中古車業者,,每個單位都想著您口袋的錢,感覺好像買台機車被欺騙了。
p205jack wrote:
機車排放廢氣檢驗 -...(恕刪)

T2這台真的排氣不好驗,我以前的比你的還誇張。
滿五年第一次驗排氣,CO是突破天際的 5.7。
清洗節流閥噴油嘴,也才低空掠過。3.0~3.5

反觀,日製的S750。滿五年驗車數據 CO 0.1。
這還是沒換過空濾的數據。


uranuslp wrote:
T2這台真的排氣不好驗,我以前的比你的還誇張。
滿五年第一次驗排氣,CO是突破天際的 5.7。


如果您有看完 三陽機車的 使用者 manual 與 維修手冊,那麼您將了解,三陽這家機車廠面臨什麼問題 與 三陽 T2 為什麼 CO 數值會這麼高?

以下是三陽 維修手冊上的資料 :

Act condition
1.AISV act: in idle speed and low speed (under 15km/h), ECU do not let AISV earth, thus valve is
open and secondary air can be introduced into exhaust gas. Generally speaking, AISV can
neutralize 50% CO. (Ex: The original CO is 4%, after secondary air introduced, CO could be
lowered to 2%).To prevent backfiring, secondary air will be introduced while RPM is under
3000。
1. AISV 動作:怠速低速(15km/h 以下)時,ECU 不讓 AISV 接地,因此閥門打開,二次空氣可以引入廢氣中。一般來說,AISV 可以中和 50% 的 CO。 (例如:原 CO 含量為 4%,引入二次空氣後,CO 含量可降至 2%)。為防止回火,在 3000 轉以下時會引入二次空氣。

看到了嗎? 這台機車的設計上,為了要在小排氣量 249cc 的汽缸容積下 壓榨出更多的扭力,馬力 出來,必須設計 AF 空燃比趨近 13:1,這樣才是獲得最大扭力,但是這時的扭力最大,CO 數值也高。



就像原廠維修手冊上: 原 CO 含量為 4%,引入二次空氣後,CO 含量可降至 2%)。為防止回火,在 3000 轉以下時會引入二次空氣。 為了要符合 5 期環保,CO 必須低於 3.5%,所以這台機車 AISV 二次空氣導入排氣管再燃燒 將 CO 中和 成 H2O & CO2。

維修手冊上還有一段:


Note 1. Test in accordance with the idling test procedure.
Note 2. Adjust CO with diagnostic tool, set idle speed within standard, measure CO and HC on
idle speed, and adjust CO set value in injection system,adjust CO emission value around
0.5~2.5 %.
Note 3. If CO value can not be adjusted to the default value by adjusting ECU, follow the procedures to
check or replace components

註1. 依照怠速測試程序進行測試。
註2. 使用診斷器調整CO,將怠速設定在標準範圍內,測量怠速時的CO和HC,並調整噴射系統中的CO設定值,將CO排放值調整至0.5~2.5%左右。
註3. 如果透過調整ECU無法將CO值調整到預設值,請依照程序檢查或更換零件。

上面的字面上說明就是這台機車的 CO 數值經由診斷器調整噴油設定,將CO排放值調整至0.5~2.5%左右。要想 CO 數值為 0 ,應該是不可能,原廠的設定數值就是這樣高,除非我們將 AF空燃比 設定在稀薄燃燒,這樣才有可能將排放廢氣 CO 數值降低到 0%,但是我們將會犧牲最大扭力與馬力,引擎變得沒力,怠速時引擎會不穩定甚至熄火。

在三陽機車的使用手冊上面有一張圖清楚標示 :
上面有 PCV系統為曲軸箱正壓通風系統 ,EEC系統全名為燃油蒸氣發散回收系統 Evaporative Emission Control ,AISV二次空氣引入排氣管,排氣管 三元觸媒轉化系統

為了促進燃燒和怠速穩定,採用開環控制,將空燃比保持在13:1,並使用AISV中和CO和HC等污染物。
ECU可以根據轉速和引擎真空度精確控制AISV,避免傳統化油器式摩托車的回火現象。

拋開這些排放廢氣的問題,三陽T2 也算是一台好騎的車,騎車這一年來,啟動容易,怠速穩定,加速也還夠用,在政府交通法規下騎車沒有什麼問題,要不是驗車時排氣CO數值太高,我都快忘記了小排氣量引擎會有的CO過高問題,當然要解決這個問題也不難,只是看要做到什麼程度。不過目前既已合格,那就這樣吧。
uranuslp
我的電腦是03版的,後面有人去原廠更新成04。看來有人說04馬力較小可能就這樣來的,修正CO過高問題。謝謝你的分享
三陽 T2 廢氣 AISV 二次進器簧片,閥門 管道 拆下來檢查與清潔

為什麼要做這件事情? 很多網路上的大神們都在將 二次進氣管路塞住,但如果不降馬力,不改電腦,再度驗排氣時能過嗎? 所以感覺還是拆下來清潔,檢查好了。

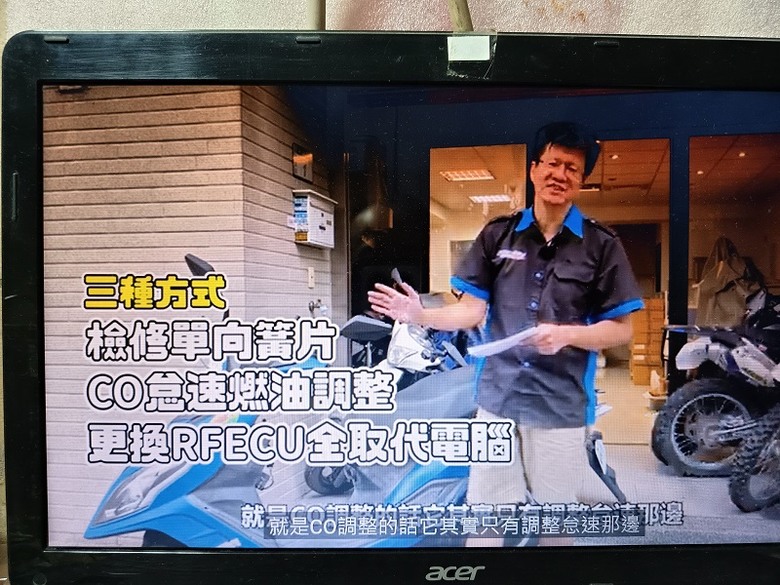

故事開頭先從這位大叔的影片開始,對於排氣 CO 太高,第一件事情就是檢查排氣管道的 簧片 檢查,那它在哪裡呢?


拆下來的 AISV 二次進氣整果管道組,熱金屬導管,簧片閥門,管線,二次進氣閥門控制組


機車的前後椅墊,前後護蓋全拆下來


機車另一邊也要拆下來,副水箱護蓋也要拆下來


紅圈的地方就是 熱金屬導管+簧片閥門


紅圈地方就是 拆下來後的空間


紅圈地方就是二次進氣閥門控制組 的位置


紅圈地方就是 拆下來後的空間


拆下來的簧片組 內部充滿碳粒


兩端螺絲拆下後用一字起子刮一刮都是黑色碳粒


排列組合一下,黑乎乎的,難怪積碳


努力刮除碳垢中


刮除厚厚碳垢厚的排列組合,中間那片被我用美工刀片刮得閃亮的黃色黃銅片就是金屬黃片。但是,我不清楚,為什麼我的黃色的銅簧片居然不是整片長方形,而是中間裂開一部分?誰能告訴我,這樣不是會漏氣嗎? 無法閉鎖。


從上往下看,就可以看到有一個裂縫空間


正面看還是有破洞


底部看也是一樣,黑色陰影處就是破洞


側面看破洞處更明顯


算了,從新組合回去,不然再去買一個新品來拆開檢查


那二個螺絲有點固定膠水,只能用夾子固定後才能拆下雨上緊螺絲


檢查二次進氣閥門控制組的線圈電阻 22.6 歐姆,代表線圈沒燒斷,工作正常。


將整個AISV 二次進氣管道組拆下來,清潔,檢查後,對於排放廢氣 CO 的改善會有多少? 我也不清楚。網路上沒有找到相關的數據,理論上應該是能改善排放廢氣的CO 數值,或許真正的答案在下一次檢驗時就能知道。
機車排放廢氣再次檢驗 CO 檢查合格 1140902

早上的檢驗數據


對於這次的檢測,心中非常的篤定,上次檢驗日期是 8/11 ,今天才 9/2 ,距離很近,天氣晴朗,我還特別去找上次通過的那家機車行檢驗,應該是沒有問題才對,檢驗完後,雖然是合格但是面對數據 CO 3.1%,心中還是有意見。

畢竟,我花了約 2 天空閒時間來清理 二次進氣的簧片閥門,將裡面的積碳特別清乾淨,為什麼檢驗數值沒有下降呢? 莫非沒有找到重點? 或許還有其他的問題 ? 現在我越來越相信那件事情了,有人將整車的電控設備,噴油電腦,節氣門,MAP,TPS,ISC,TW,O2,,,全部更新完畢後,還是無法達到要求的無奈了。

依據 PD25-service-manual 中對 CO修正值異常 流程圖中的描述:

怠速 CO 是否超出設定範圍 ( 1.5%~2.5%)


原廠的噴油電腦中設定數值就是這麼高 CO ( 1.5%~2.5%),廢氣排放檢驗中只要有些油氣燃燒不完全就一定會超標,這個困境除非去更動噴油電腦中的韌體設定值,否則應該難處理。與檢驗機車行的年輕老闆詢問三陽原廠的V70診斷器是否可以調整 CO 數值? 老闆回覆原廠診斷器只能觀看數值無法修正任何數值。前幾日,詢問大陸在蝦皮販售的 JDIGM100 是否可修改 CO ( Trimmer ),詢問回覆:這個車型不能使用。

算了,既然檢驗合格,那就不要再去管它怎樣了,繼續騎著吹吹風,四處亂逛吧。
散熱風扇馬達的作動時機,啟動溫度曲線----不專業描繪

就在某個騎車時段突然想到,引擎的工作溫度是幾度?那顆風扇馬達是在幾度時動作? 何時停掉? 這顆水冷的249.4cc引擎工作溫度範圍是多少? 整個網路上找不到相關有用的資訊,那就自己找答案吧。

首先,我去找個溫度感測器 TM-902C,這個是以前做麵包來吃時買來監控烤箱內溫度的機種,最高溫度可以到攝氏250度,測個水箱100多度應該沒問題。K type 感測頭我就放在散熱水箱的鋁質葉片間,這裡的量測溫度應該最接近岐管內流動的綠色冷卻液體。


引擎未發動前顯示溫度 31.7度


引擎啟動後轉速表顯示 2000rpm


3 分鐘後顯示 57.9度


引擎轉速已經下降到 1500 rpm


6 分鐘後顯示 74.7度 ,引擎內部的節溫器尚未打開水流通道,散熱小循環流通,水溫上升速度很慢。


此時可以看見水箱散熱風扇的扇葉尚未轉動


11分鐘後溫度到達95度,散熱風扇開始轉動


水箱散熱風扇的扇葉轉動快速,將水箱內的高溫使用風扇強制散熱


當溫度到達 88度時,水箱風扇自動停止


水箱扇葉停止,扇葉停止轉動


用鉛筆將照片的時間畫成一張風扇作動與溫度關係會成一張曲線圖,這樣就會清楚引擎噴油電腦的工作模式


經由這次的實驗可以知道,水箱風扇的作動時間將引擎溫度維持在 88 ~ 95 度之間跳動,由此可以猜測引擎的工作溫度大約在 90 度左右,或許這樣子就可以更認識引擎的工作特性。
T2 引擎超低溫工作探查 --- 檢查溫度數據及判別故障原因

騎上這台機車已經一年了,平常沒什麼毛病,好發動又好騎,除本人體力有待加強,牽車時車重 172公斤還是要很小心,倒車後搬起來還是很重。但是在今年 8 月初到 9 月初的 3 次排放廢氣檢查讓我有些意外,檢查數據讓我有些意外,充滿了如魔術般的數據,疑問就是我的機車怎麼了?

平常騎車時,這台機車幾乎聽不到風扇轉動的聲音,依稀記得第一次在去年9月測試油管時,怠速發動10分鐘檢查汽油管路是否正常時,風扇轉動,風量大熱風吹到腳旁,好熱的感覺。但是後來每次騎車都沒有感覺到熱風。

直到今年 8 月初作廢氣檢驗,第一次不合格,那天我是騎著機車騎下坡路去機車行,沿路感覺不到腳旁的熱風,然後檢測時就不過。第二次檢測時騎著上坡路段去另一家機車行,去之前還去問了 2 機家車行機車電腦診斷問題,機車都沒熄火。這中間我就感覺腳旁有熱風吹過。檢測就合格。

這些的疑問,讓我不禁想去知道我的引擎溫度數據是多少? 引擎究竟工作正常嗎? 所以 9 月初就將 溫度計 TM-902C 安裝,散熱頭安放在水箱進水口附近。怠速靜態檢測出來的數據可以知道風扇轉動約10分鐘,95度風扇轉動 88度停止。

那機車騎乘時的動態引擎溫度是如何呢? 那就將 溫度計 TM-902C 安裝上機車,騎出去一倘不就知道了。

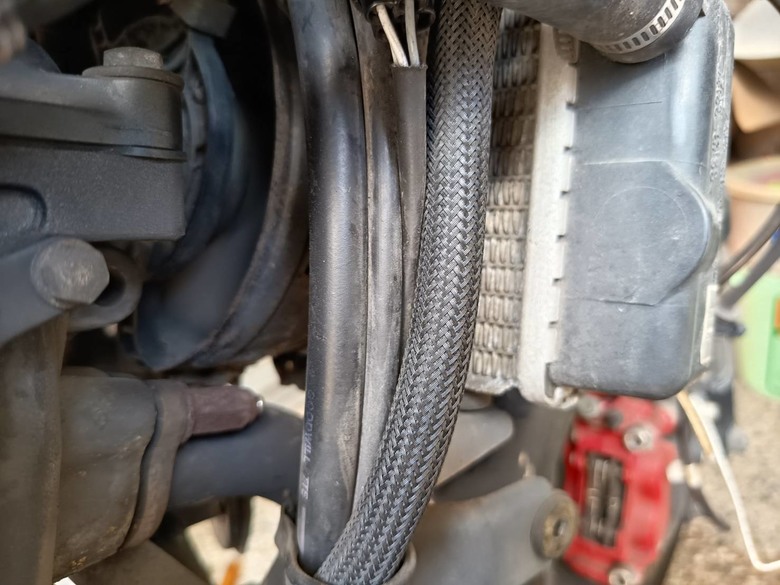

首先我將溫度計的 K type 感測頭插入散熱水箱的進水口散熱葉片中間,這個位置不會被風扇的風吹到,因為散熱水箱外面也有塑膠保護罩,這個位置也不會在騎乘時撞風散熱,我認為應該是最佳位置。


溫度計 TM-902C 就安裝在機車把手上面,使用手機座安裝,剛好可以夾住溫度計。引擎啟動前29.4度。


因為我的照相手機是放在騎車長褲的口袋內,所以當我騎車覺得溫度計數值變化比較大時,(如最低溫 46.5度),找個路邊停車位後還要將手機從口袋拿出來拍照,大約就花了近 10 秒,就看到溫度計溫度上升飛快,拍照時溫度計顯示 59.2度


接下來轉了一圈換上坡路段,經過一番折騰後溫度計顯示 63.7度


再繞一次下坡路段,溫度計顯示 55.9度


回家後停好車再折騰一下,溫度計顯示 84.9度


作個紀錄:

下坡路段 大約平均 48.3度 最低溫度 46.5度
上坡路段 大約平均 53.5度 加速最高溫度 58.5

哇,這顆引擎幾乎都在 超低溫 工作,騎車去山路爬上爬下應該很不錯,但是平路騎車這溫度未免太低了吧? 噴油電腦會噴油時間較長,噴油量多,燃燒不完全,引擎容易積碳,廢氣排放 CO 數值高。

這時候,我又看見從引擎室中伸出一隻手心向上的黑手,錢來也。節溫器故障 屬於常開狀態,需要花錢更新。哭哭。
