目前里程數還沒一千公里,不過看過很多人都在說空濾方面的問題!
該思考一下到底該怎麼改善比較好!

我的方式是選用海綿!
原廠的設計中,空濾盒和車輪、傳動中間有個縫隙,這個縫隙在新車騎程不到五百公里的時候拆下就會看到小砂石!
懷疑可能砂石的侵入是從這邊來的!
如果將空濾和後輪阻隔開來,是不是就可以少了一些後輪噴濺上來的砂石呢?

如何拆的部分,網路上太多人解說了!
加上時間上不許可,所以圖片只有修改的部分!
海綿可以到五金行?膠業行購買!

S MAX 改善原廠空濾設計效果?笑果?
拆開後的外殼,必須連空濾殼鎖點都卸掉
海綿放到裡頭開始描繪,預估要削掉的部分!


S MAX 改善原廠空濾設計效果?笑果?
選用的海綿應該是5X5的長度四十公分
因為手邊就有的材料,所以就直接用!
本來還想著使用水族箱的過濾棉,直接層疊,但是砂石肯定還會入侵!



S MAX 改善原廠空濾設計效果?笑果?

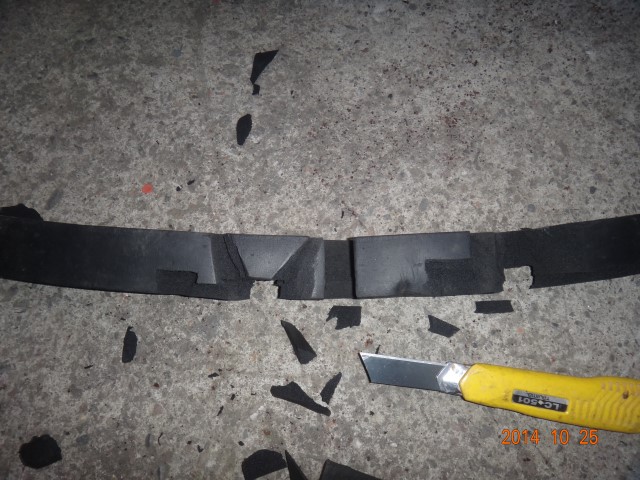

畫好線開始切割,依照傳動以及空濾殼的曲線慢慢切割掉!



S MAX 改善原廠空濾設計效果?笑果?
測試!



S MAX 改善原廠空濾設計效果?笑果?
切完傳動的曲線換成空濾殼的曲線



S MAX 改善原廠空濾設計效果?笑果?
大致上的樣子

S MAX 改善原廠空濾設計效果?笑果?
另一個面


S MAX 改善原廠空濾設計效果?笑果?
再翻面



S MAX 改善原廠空濾設計效果?笑果?
安裝完後發現其實還是有點縫隙,這在一開始施作的時候少了細節!
經驗不足!
現在做過了,之後要修改其實也不難!



S MAX 改善原廠空濾設計效果?笑果?
空濾外頭縫隙的大小



S MAX 改善原廠空濾設計效果?笑果?
空濾外頭縫隙的大小


S MAX 改善原廠空濾設計效果?笑果?
空濾尾端的部分!


原則上海棉條應該先分成三等份或四等份
在挖傳動曲線時深度只用三分之一
挖上頭空濾外殼曲線時深度要達到三分之二
海綿不能挖得太剛好,鎖空濾殼時必須要壓緊才能鎖上的程度!
不然安裝以後的海綿容易鬆脫

海綿經過一段時間壓實後,就會定型了,比較不用擔心往後安裝或是塑膠殼鎖點被海綿彈斷掉!
安裝在內側,所以更換空濾時完全不會去動到海綿,可以排除拆裝不方便的問題!
現在就等公里數慢慢增加,再來看看有效果呢?或只是排解時間的笑果!



增加圖片,改裝第一天的狀況!
一天時間海綿就已經被壓實了,目前還是需要稍微壓著外殼才能鎖上固定的六角螺絲兩顆!


S MAX 改善原廠空濾設計效果?笑果?
目前空濾的髒汙度!



S MAX 改善原廠空濾設計效果?笑果?
早在三百公里左右就已經拆過了,當時這個位置其實蠻髒的!




S MAX 改善原廠空濾設計效果?笑果?
底下傳動塑膠殼上方,在之前拆卸下來檢視之前,這裡也有蠻多細小砂石沾附



S MAX 改善原廠空濾設計效果?笑果?
安裝的阻隔海綿,唯一美中不足的地方,這地方必須連帶上方的軟管一起包覆比較完整!




S MAX 改善原廠空濾設計效果?笑果?

最後就是本次改裝的里程時間,靜待時間的考驗!
!!!!

防止空濾消耗過快的新招式耶XD

期待後續發展ing


BlackDragon wrote:
目前里程數還沒一千公...(恕刪)
騎著車的我 才是
車子剛過1000km,這方法應該會有成效,希望能有後續改善成果,感謝樓主提供。

BlackDragon wrote:
目前里程數還沒一千公...(恕刪)


其實你只要把傳動外殼那片平板處開個洞...
讓空濾盒可以從那邊吸氣進去...
就不容易髒,可用很久...

--
有人規定只能有一台車嗎...


時勢造阿宅 wrote:
其實你只要把傳動外殼那片平板處開個洞...
讓空濾盒可以從那邊吸氣進去...
就不容易髒,可用很久...

沒想過這個方法,唯一只想到的就是後輪的沙子很容易囤積在傳動殼和空濾殼中間的隙縫中!
意思就表示把隙縫堵起來以後就可以減少了一部分的後輪飛沙!
至於減少多少?我不曉得!初步測試而已!

而將傳動開孔?或是任何的外殼開孔部分,在目前的階段中,除非我有替代殼,不然我完全不打算給新車上多任何一個侵入性改裝工程!

傳動開孔之前似乎也要先避免後輪捲起來的砂石進入!
所以這方法可行,但只能做延伸,可是最後吃了傳動的鐵削會好嗎??
我沒拆到傳動蓋,無法推定
網路凡走過必留痕跡!
看了這篇文趁著假日也玩了一下...

真是醜到爆...



說實話,因為是用塑膠瓦楞板切的,密合絕對是相當糟的,我只希望能擋下大部分的塵土


重點是這軟塞不能裝回去,
因為要降低空濾近氣口的負壓...(所以我連進氣導管也拆了)
不裝這軟塞就算沒有像我那樣的土砲也應該能減少內側的進氣量


其實最好的方法是裝內土除,讓後輪的塵土不會被揚起,
但是目前Smax內土除包覆都太差了...有裝跟沒裝一樣

像是這款左側雖然有包覆到,但是長度不夠,後輪捲起的塵土照樣飛到內土除上面,
然後被空濾吸進去


評價很高的MOS長土除,雖然對抵擋泥水飛濺非常有效,但是左側完全沒有包覆到


再等等看未來有沒有包覆性更好的內土除,
至少左側要包覆到,把後輪和空濾完全隔離...



adad1980 wrote:
重點是這軟塞不能裝回去,
因為要降低空濾近氣口的負壓...(所以我連進氣導管也拆了)
不裝這軟塞就算沒有像我那樣的土砲也應該能減少內側的進氣量

我還是裝上去了耶,這樣不曉得我的摩托車會不會有哮喘@@

塑膠瓦楞的問題就是細沙子,畢竟塑膠瓦楞是硬質,我本來是打算將土除增加防漏側邊!
不過發現一邊拆輪子不方便,另一邊的縫隙太小,沒有做一體化的話會很難固定!

我的是加長版的那一款,一開始就安裝了,但~看到那砂石才想要去防堵!

目前的內土除有一好缺一好,真可惜!
長度夠缺防漏,有防漏,偏偏嫌他短
網路凡走過必留痕跡!
333333333333333333333333333

adad1980 wrote:
看了這篇文趁著假日也...(恕刪)


你玩好大...

其實只要在這區域開些孔...
就OK了...

FB社團也是很多人這樣改...
有的打兩個大圓孔...
有的弄長方形...

--
我就是這樣幫我朋友用的...
目前使用了4.xKKm(持續使用中)還沒啥髒...
有人規定只能有一台車嗎...
DIY精神值得敬佩~~~~~~~~~~~~~~
