2015年末出廠BWS 100 全車客製化完工!!! (圖多)

前言:印象中在很久之前就答應過朋友要幫他整理他的BWS只是一直沒空跟備料的關西就這樣過了不知道多久這次終於再度縮缸了!!也剛好材料部份都準備的差不多就開始動工拉~!!
這次不只要大整整台車還要配合車主喜好上一些改裝品跟修改也順便連動力的部分也一起升級下去!

大四的期中考考完終於有動力把這篇整理整理PO上來了
這次的文章一樣是圖文並茂類型還請大家慢慢欣賞拉~

另外有空的話能去另外兩篇看一看喔~!
2014年出廠BWS 100:點我連結
2015年出廠MAJESTY 125:點我連結
-----------------------------------我是分隔線---------------------------------------

2015年末出廠BWS 100 全車客製化完工!!! (圖多)

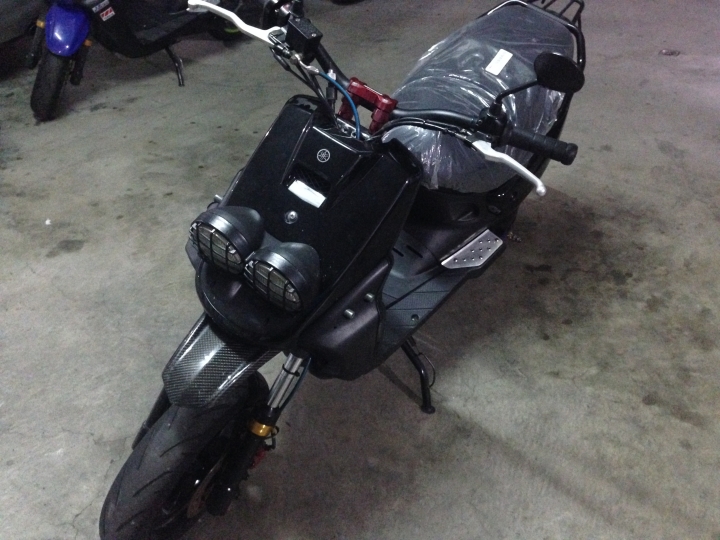

這次準備整理的BWS~!!!

2015年末出廠BWS 100 全車客製化完工!!! (圖多)
這次的要求就是
動力:
1.52八流 (二手缸)
2.原廠化油器 (格外加工)
3.文豪曲軸
4.文豪傳動大全配
外觀:
車主自行備料
全車客製化
其他:
內部全部翻新!

2015年末出廠BWS 100 全車客製化完工!!! (圖多)

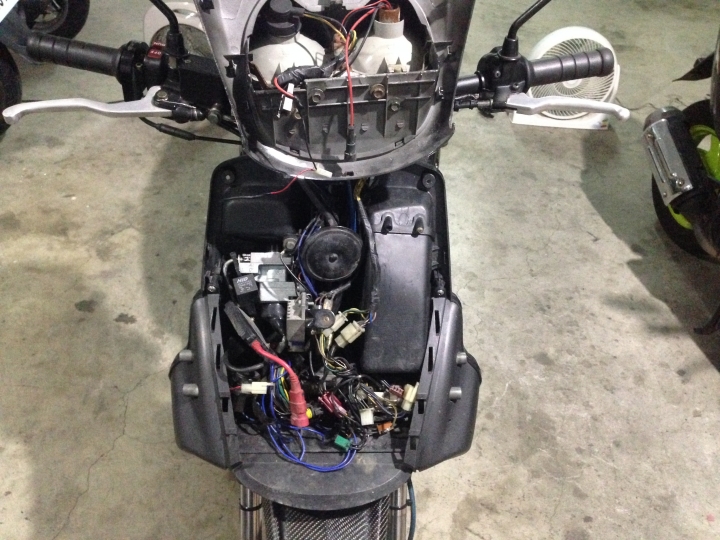

第一拆的面板真的把我嚇傻了......
這台車怎麼還沒火燒車阿....

2015年末出廠BWS 100 全車客製化完工!!! (圖多)

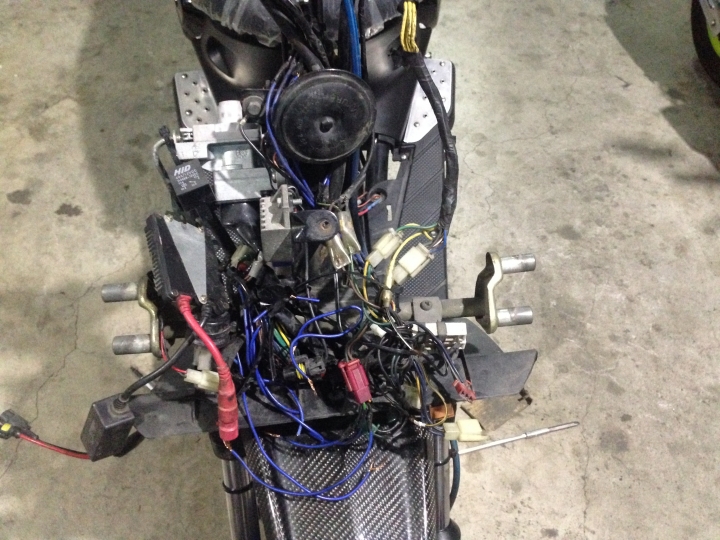

天啊!!!
我可不記得BWS線組裡面有這麼多藍線阿!!

2015年末出廠BWS 100 全車客製化完工!!! (圖多)
全車線組也在這次更新名單內
所以就直接整串拆光拉~!

2015年末出廠BWS 100 全車客製化完工!!! (圖多)
電盤的線也不放過.....

2015年末出廠BWS 100 全車客製化完工!!! (圖多)

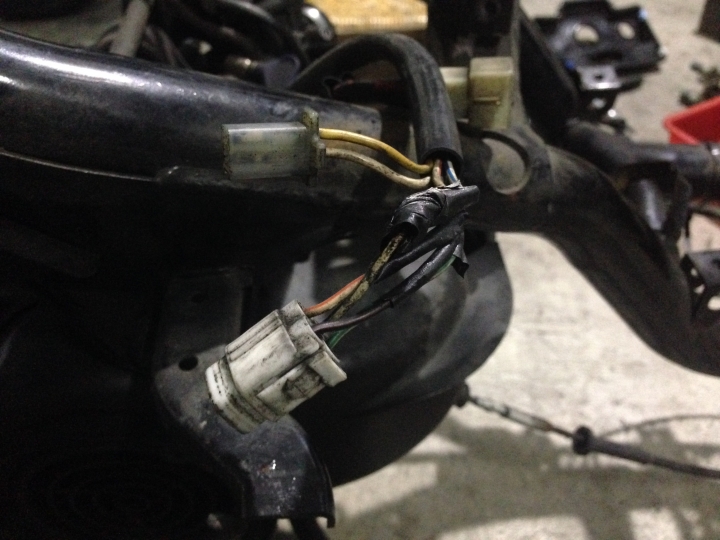

鎖頭這裡的線也整個不知道在接什麼了....

2015年末出廠BWS 100 全車客製化完工!!! (圖多)

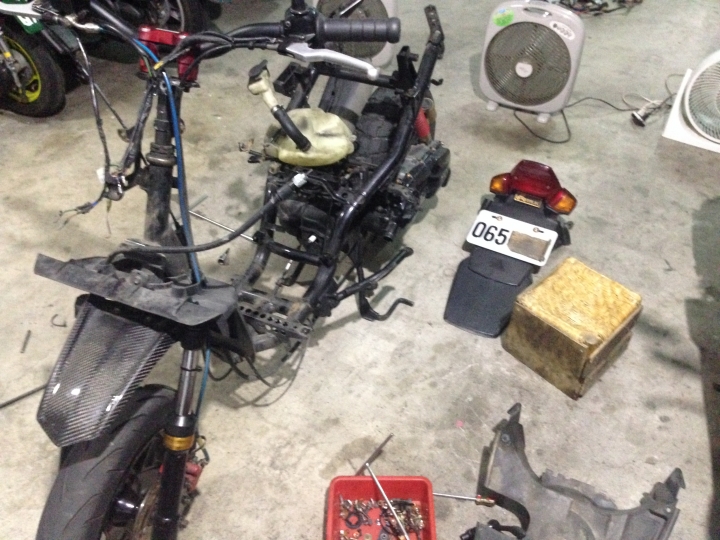

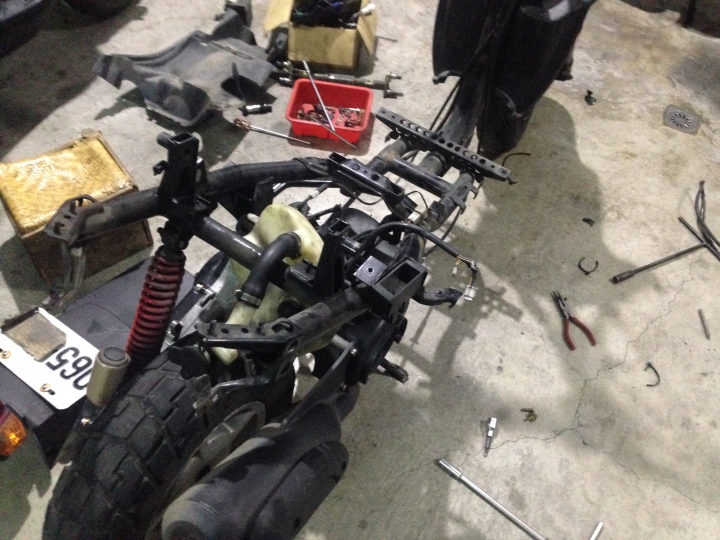

全車開始扒光~!! 50%

2015年末出廠BWS 100 全車客製化完工!!! (圖多)
是說遠看感覺車台狀況還真不賴
(等等有爆點....)

2015年末出廠BWS 100 全車客製化完工!!! (圖多)

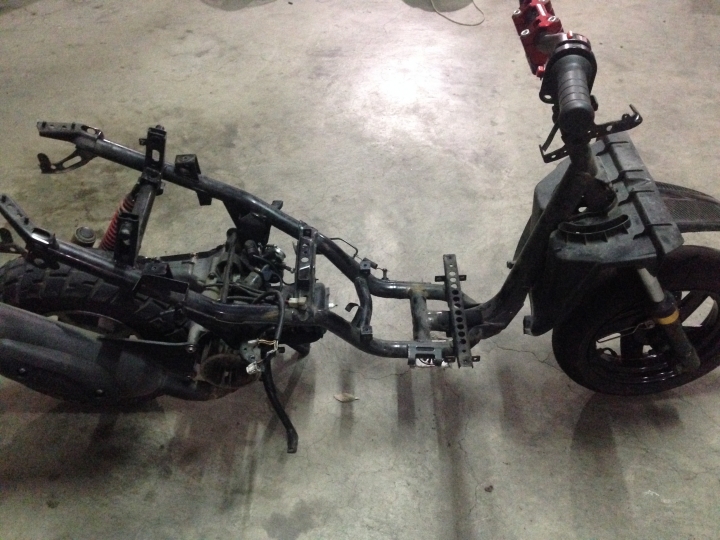

全車拆解進度 60%
線材類基本上也都是換新~!

2015年末出廠BWS 100 全車客製化完工!!! (圖多)
車台看起來真的還蠻不錯的....
樣子.......?

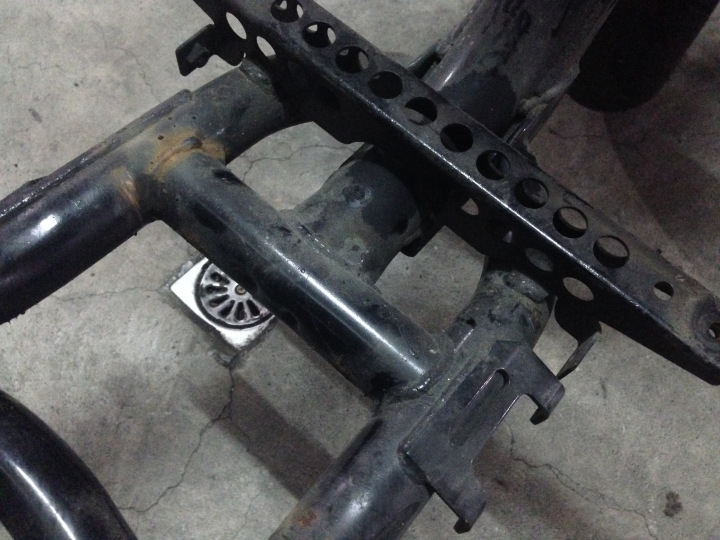

2015年末出廠BWS 100 全車客製化完工!!! (圖多)
都是鐵樂士阿!!!
所有的繡都藏在漆底下拉~!!!

2015年末出廠BWS 100 全車客製化完工!!! (圖多)

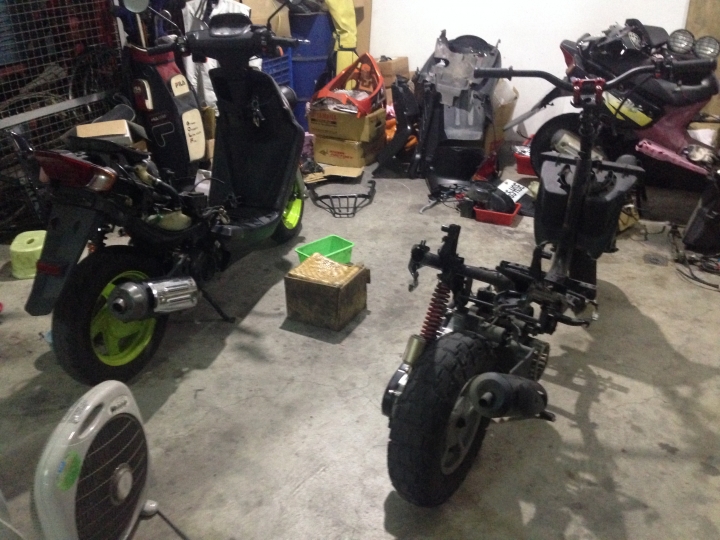

題外話~
在拆解的同時在幫忙另一位朋友組裝另一台BWS....
還找個空間安置接下來準備指導入坑的朋友大整BWS....(後面的那台..)
這間秘密基地真的被我搞的很像BWS殺肉廠阿...

2015年末出廠BWS 100 全車客製化完工!!! (圖多)

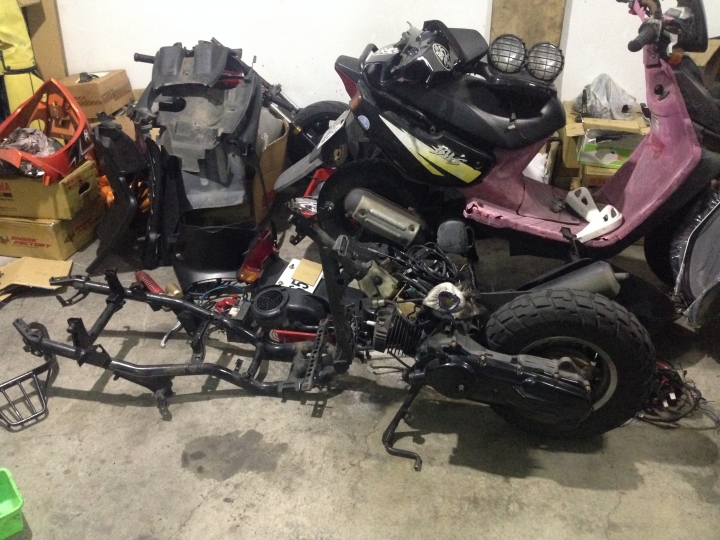

車體部分全車拆解完成~!!
零件全部散落在另一台上面
反正還沒動工就先當個"曬衣架"拉~

2015年末出廠BWS 100 全車客製化完工!!! (圖多)
因為機油燈線路的故障導致車主自己也不知道沒機油就這樣一縮在縮...
縮到怕了

2015年末出廠BWS 100 全車客製化完工!!! (圖多)

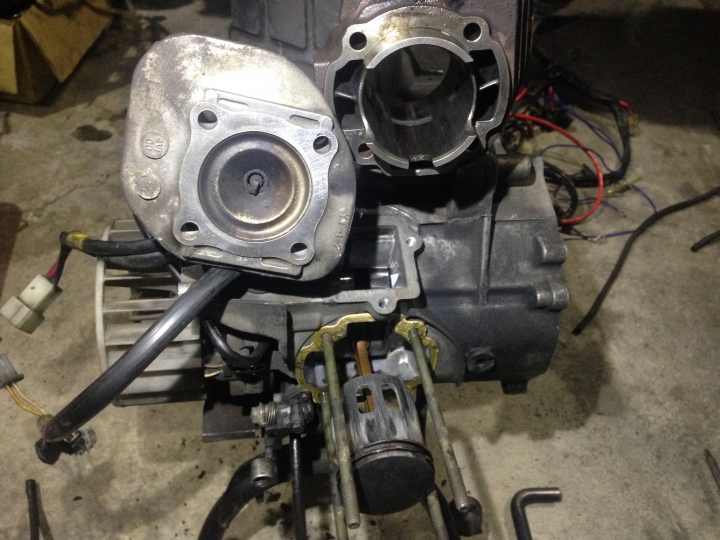

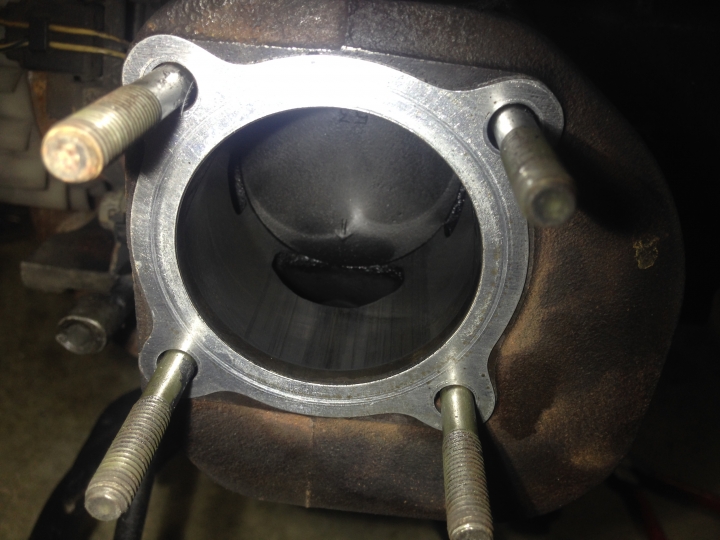

我還真沒看過這麼乾的氣缸組阿....
幾乎沒有油....
燃燒狀況看起來排口側有點偏高溫!
沒機油+高溫基本上"縮"是理所當然的!

2015年末出廠BWS 100 全車客製化完工!!! (圖多)

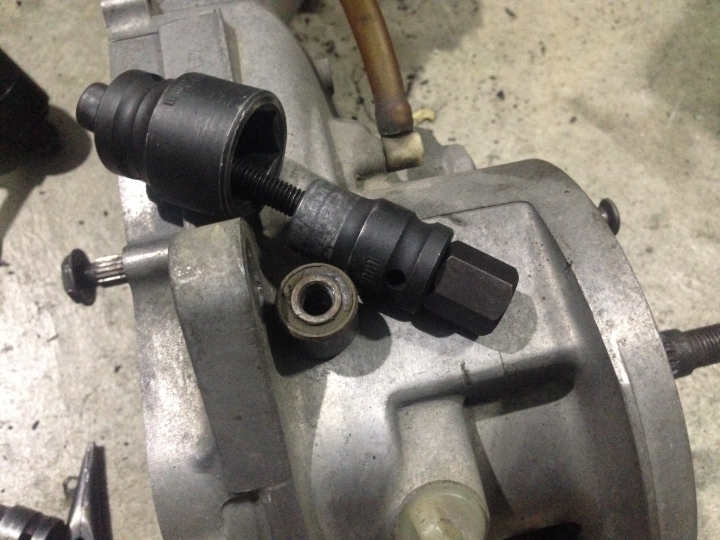

拆曲軸箱拉~!!!!
拆電盤側的時候一切正常
準備翻面拆傳動側時.......
曲軸掉下來拉~!!!(還好有接到...)
最讓人傻眼的事情發生了...
CASE培林孔擴孔了.....
而且還是有號碼的那一側.... 昏....
經過車主討論後決定把整個CASE換新!!!

2015年末出廠BWS 100 全車客製化完工!!! (圖多)
避震器下座橡皮逼出~
檢視後狀況不佳...
換新!!!!

2015年末出廠BWS 100 全車客製化完工!!! (圖多)
齒輪組除了基本的磨損之外狀況都還不賴~!

2015年末出廠BWS 100 全車客製化完工!!! (圖多)
全車培林.油封大集合~!!!!

2015年末出廠BWS 100 全車客製化完工!!! (圖多)
整台車拆解100%完成

2015年末出廠BWS 100 全車客製化完工!!! (圖多)
內.外裝件這次都沒有更新~
組裝前全部清洗乾淨~!
不乾淨的東西裝起來就是不爽

2015年末出廠BWS 100 全車客製化完工!!! (圖多)

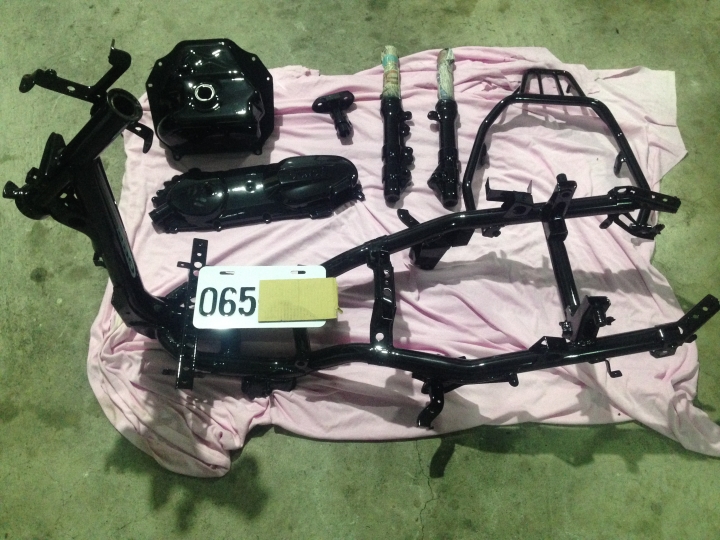

烤漆件全部回來啦~!!!

2015年末出廠BWS 100 全車客製化完工!!! (圖多)

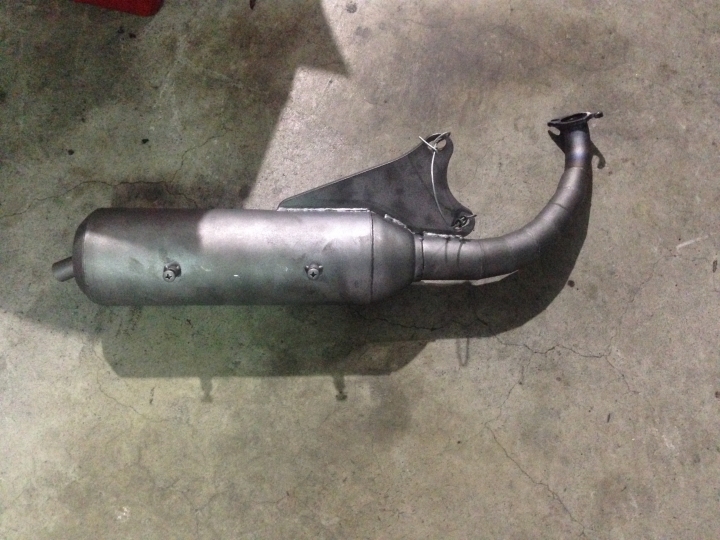

排氣管委託噴砂完成~!
接下來就是清洗表面後上耐熱漆~!

2015年末出廠BWS 100 全車客製化完工!!! (圖多)

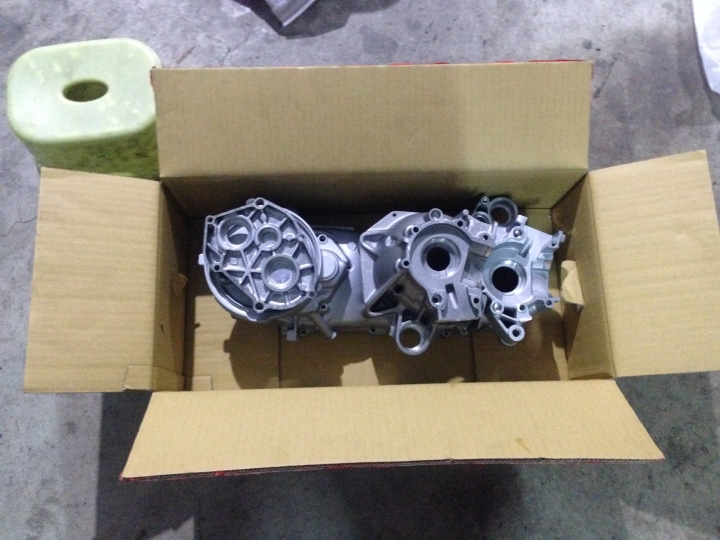

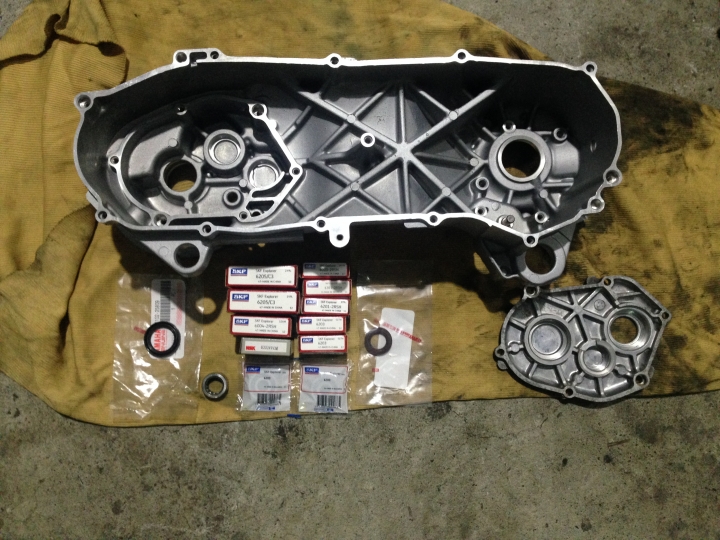

左右全新CASE到拉~!!!
齒輪箱蓋清洗完成~!

2015年末出廠BWS 100 全車客製化完工!!! (圖多)
這次依然也是全車SKF化~!!

2015年末出廠BWS 100 全車客製化完工!!! (圖多)

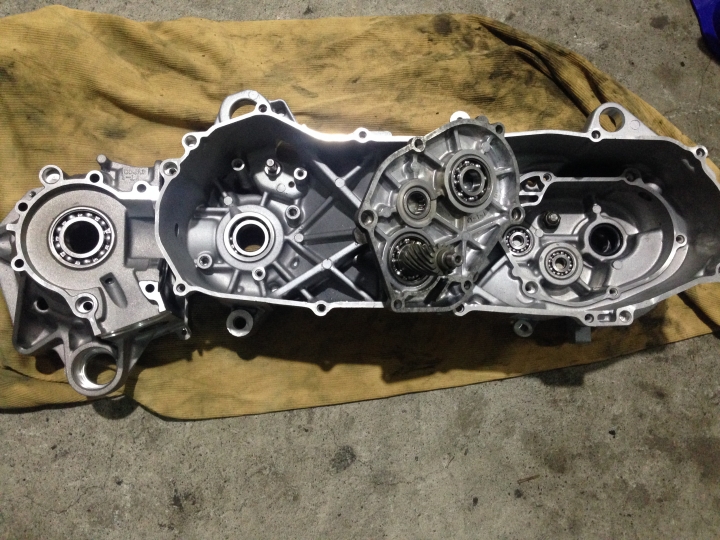

左右曲軸.齒輪箱培林組裝完成~!!
齒輪箱後軸油封組裝完成~!

2015年末出廠BWS 100 全車客製化完工!!! (圖多)
曲軸使用文豪牌平民版加工加重曲軸~!!
換上新的啟動馬達~!
文豪牌引擎吊架橡皮組裝完成~!!

2015年末出廠BWS 100 全車客製化完工!!! (圖多)
CASE組裝完成~!
使用福仕超耐高溫墊片膠(灰)

2015年末出廠BWS 100 全車客製化完工!!! (圖多)

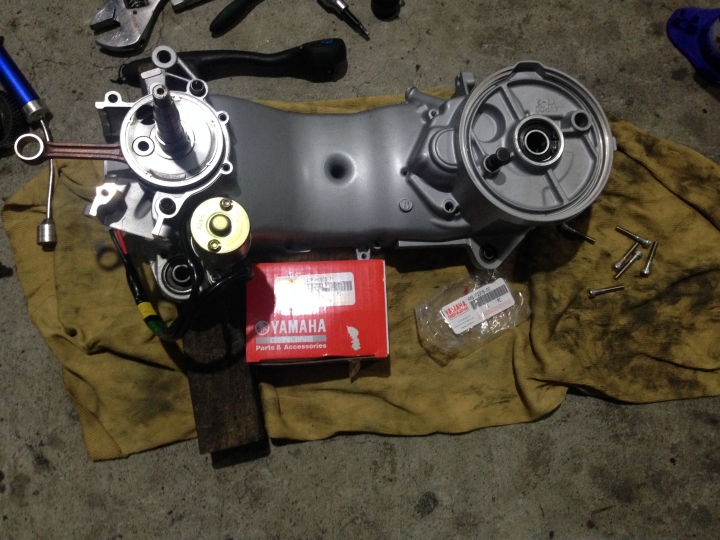

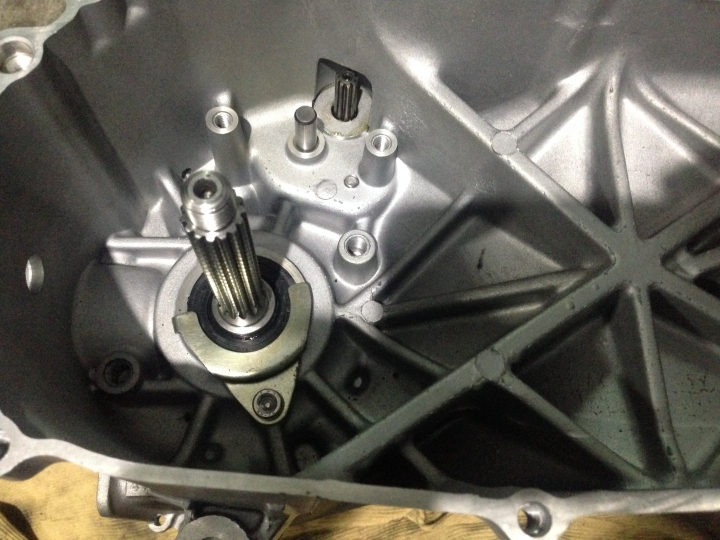

更新原廠齒輪箱墊片.副軸油封~!!
齒輪箱組裝完成!

2015年末出廠BWS 100 全車客製化完工!!! (圖多)
曲軸箱左右油封組裝完成~!
PS:啟動雙層齒輪芯在新的CASE上是不會付的.... 需要格外訂購...

2015年末出廠BWS 100 全車客製化完工!!! (圖多)
一台BWS走了另一台就開始拆了........
真的跟戰場一樣.....

2015年末出廠BWS 100 全車客製化完工!!! (圖多)

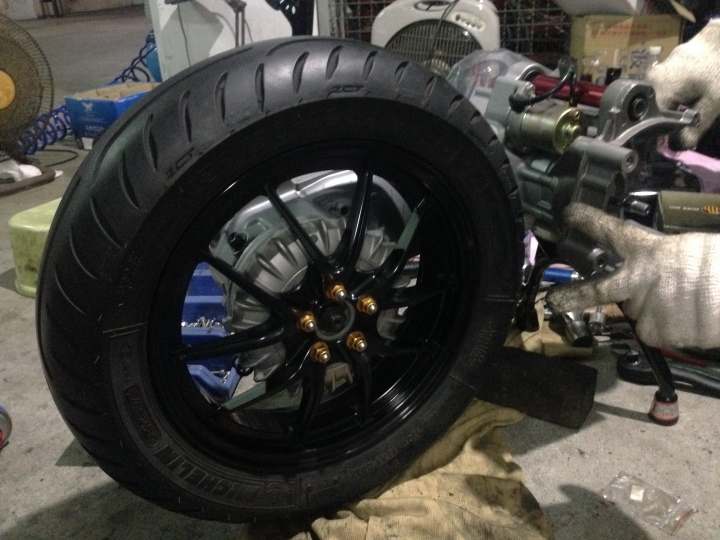

這次車主自行準備了"勁戰鯊魚鍛造輪框"而且還是加工好的!!
幫我省了不少麻煩

2015年末出廠BWS 100 全車客製化完工!!! (圖多)
路上看到"065"的小B能跟車主問個好
順便請車主吃一團蓖麻油煙吧!!! 哈哈

2015年末出廠BWS 100 全車客製化完工!!! (圖多)
二手52八流氣缸.......
準備加工!

2015年末出廠BWS 100 全車客製化完工!!! (圖多)

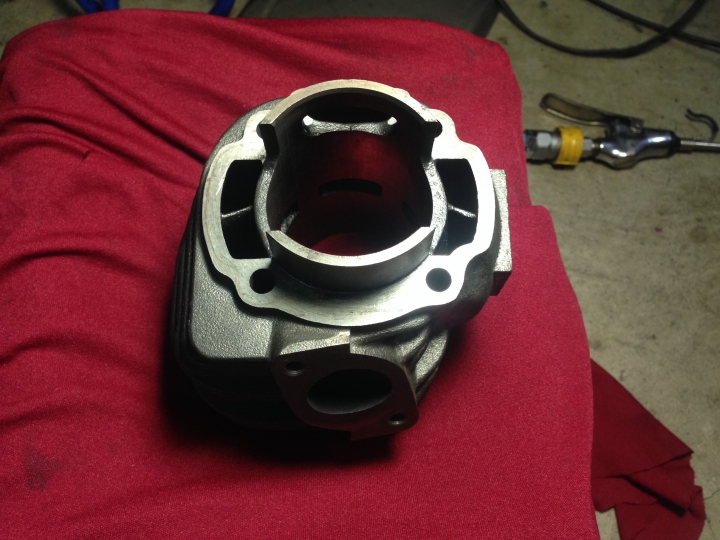

氣道加工完成~!
就算是2手氣缸組
氣缸壁跟活塞都有傷痕了
只要好好的加工過依然能發揮出一定的實力!

2015年末出廠BWS 100 全車客製化完工!!! (圖多)

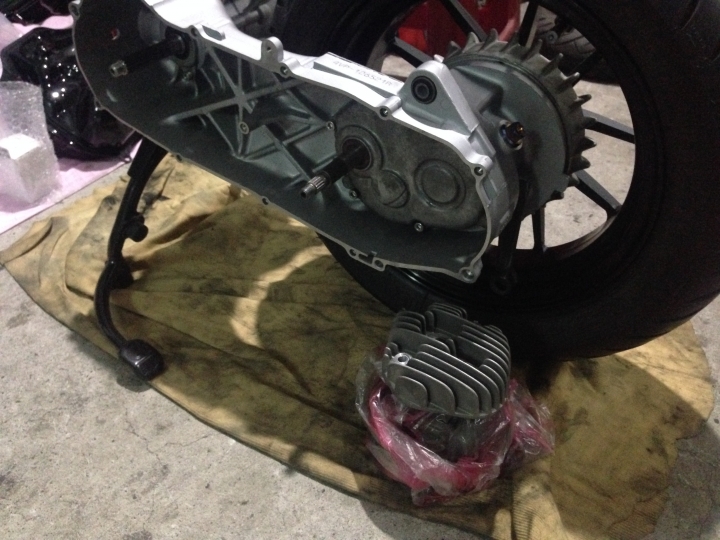

氣缸組清理完成~
準備好組裝!

2015年末出廠BWS 100 全車客製化完工!!! (圖多)

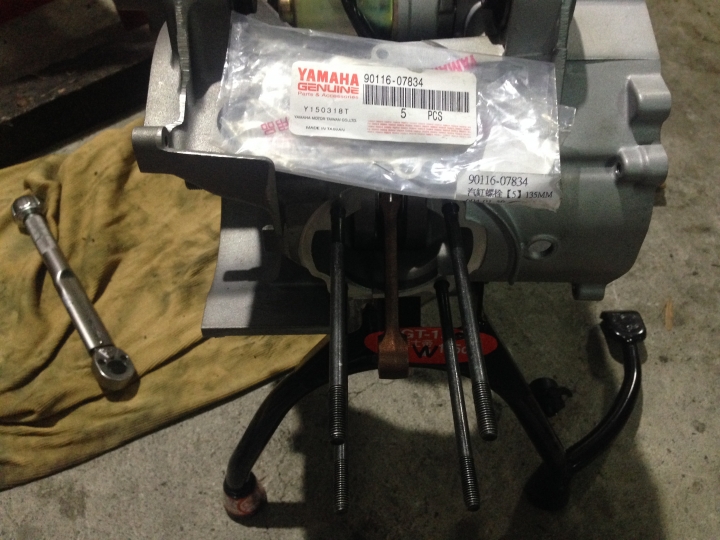

四隻天柱全部更新~!

2015年末出廠BWS 100 全車客製化完工!!! (圖多)

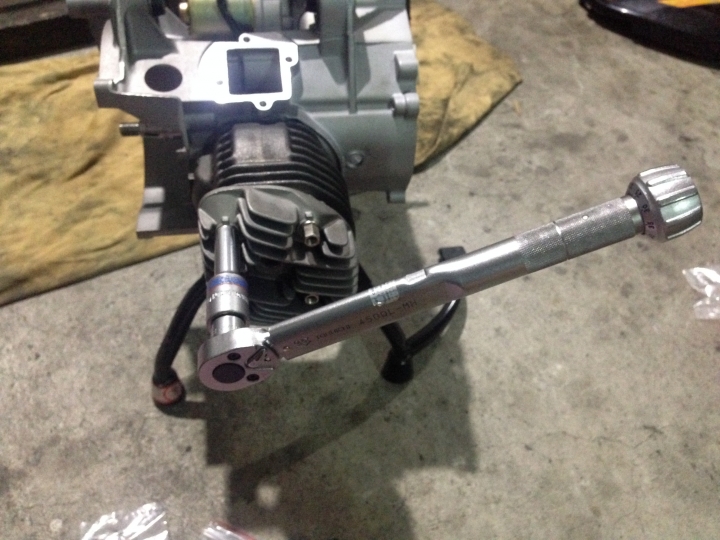

氣缸組組裝完成~
扭力板手能讓氣缸更致中!
無論是對運轉順暢度還是壽命都有很大的幫助!!

2015年末出廠BWS 100 全車客製化完工!!! (圖多)
換新機油幫浦.幫浦齒輪!
道路車我個人依然還是會裝上機油幫浦來輔助引擎內的機油油膜穩定度
主要是預混很容易造成沉澱!
所以常常放個1~2天啟動困難就算了
等沉澱的機油吃完引擎就開始乾燒汽油了!

2015年末出廠BWS 100 全車客製化完工!!! (圖多)
換上全新的電盤內仁!!
車主表示:就是要新到底拉!

2015年末出廠BWS 100 全車客製化完工!!! (圖多)
電盤總程.全新風扇組裝完成~!

2015年末出廠BWS 100 全車客製化完工!!! (圖多)

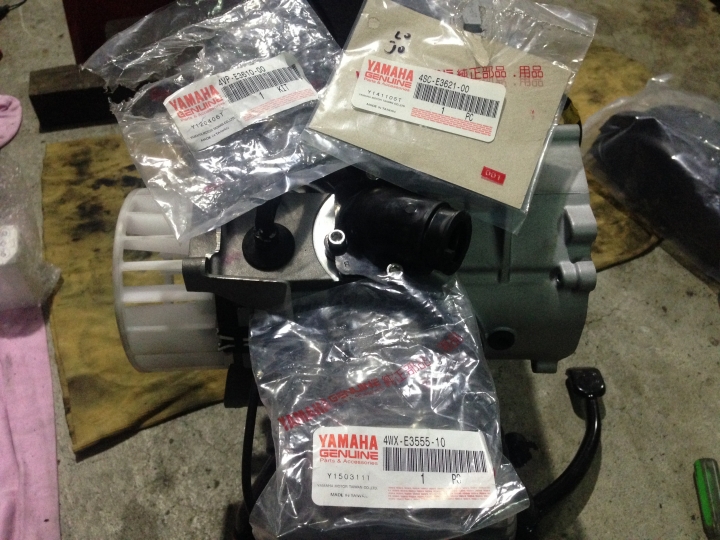

全新原廠舌簧筏.舌簧筏墊片.岐管組裝完成~!
這些零件用久了都容易漏氣甚至舌簧筏筏片破裂
一次更新比較安心~!

2015年末出廠BWS 100 全車客製化完工!!! (圖多)

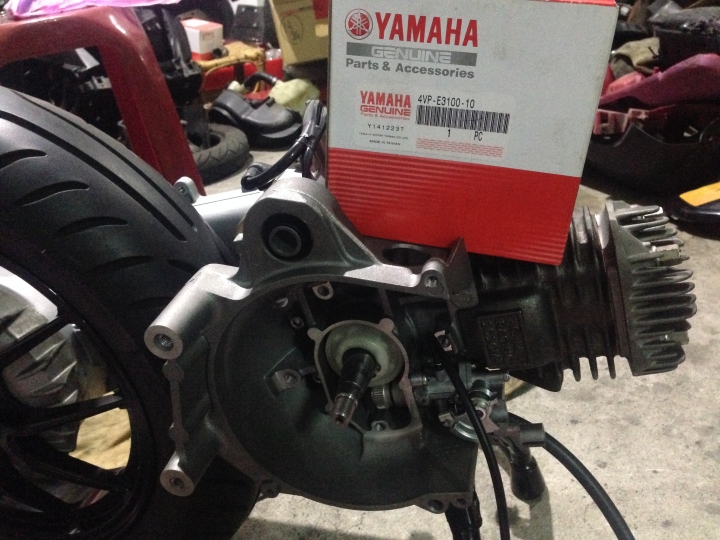

全新原廠汽缸外罩組裝完成~!

2015年末出廠BWS 100 全車客製化完工!!! (圖多)

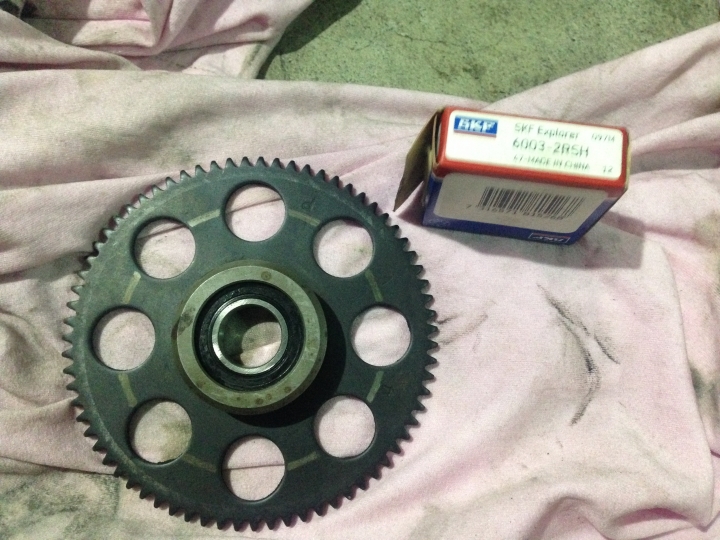

啟動盤培林常常是讓人誤會曲軸有異音的地方
同樣也是SKF化~!!

2015年末出廠BWS 100 全車客製化完工!!! (圖多)

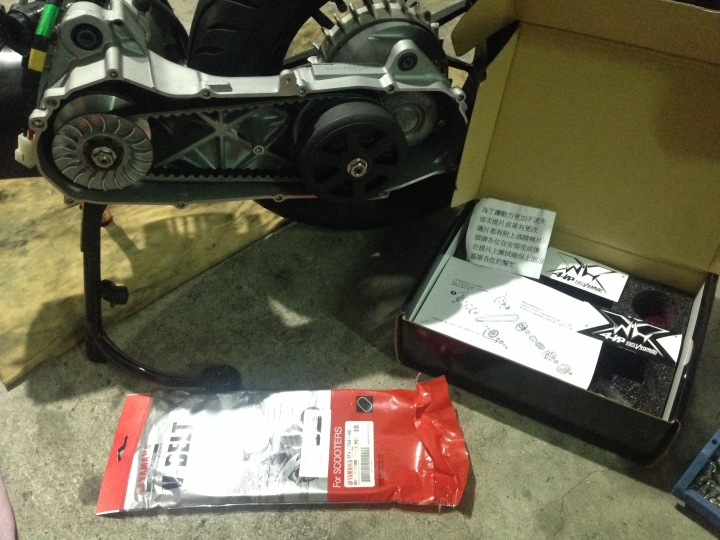

全新原廠皮帶配上"文豪牌傳動大全配"
文豪牌傳動:
1.普利盤內.外盤
2.壓板.滑件
3.普麗珠
4.離合器.碗公
5.開閉盤
6.大彈簧
一次到位!!

2015年末出廠BWS 100 全車客製化完工!!! (圖多)

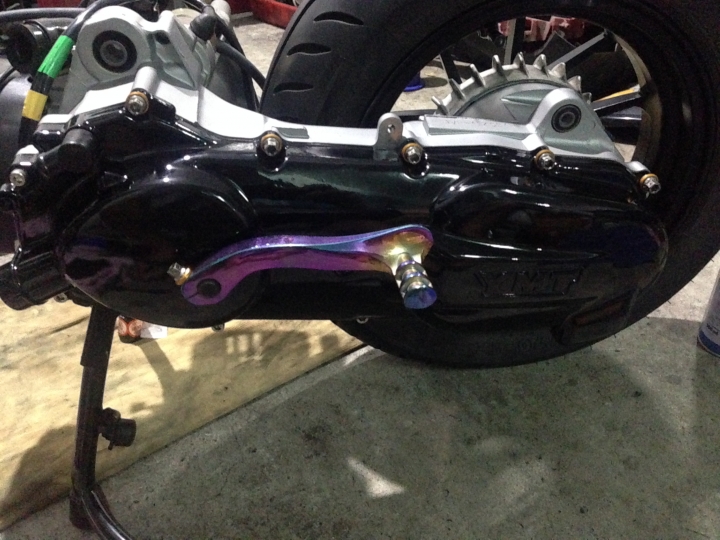

傳動外蓋組裝完成~!
看到新的烤漆面感覺就是爽!!!

2015年末出廠BWS 100 全車客製化完工!!! (圖多)

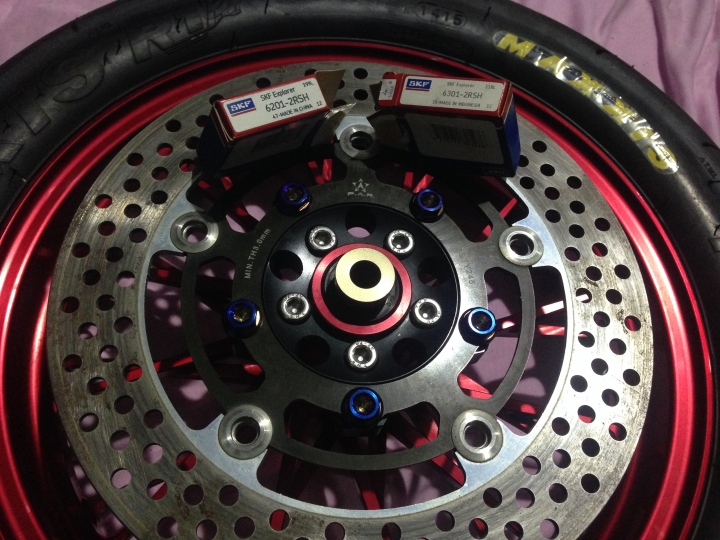

這次前輪依然也是選用"鯊魚鍛造輪框"~!
當然有軸承的地方都不會放過拉~!
全車SKF化到底!

2015年末出廠BWS 100 全車客製化完工!!! (圖多)

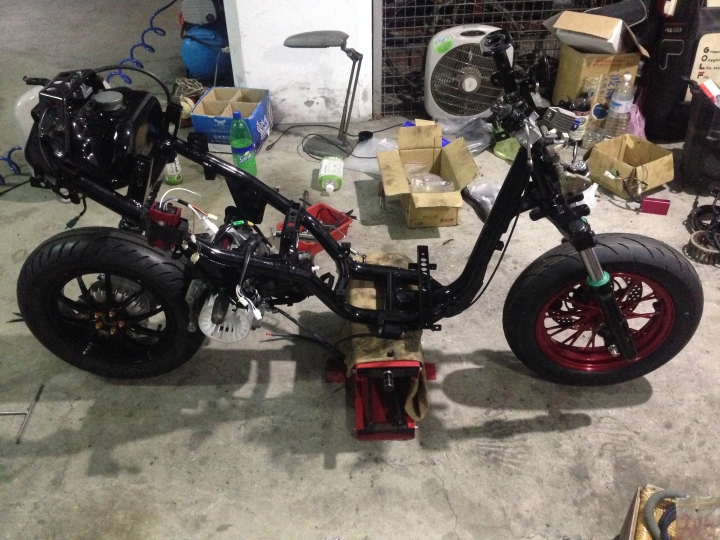

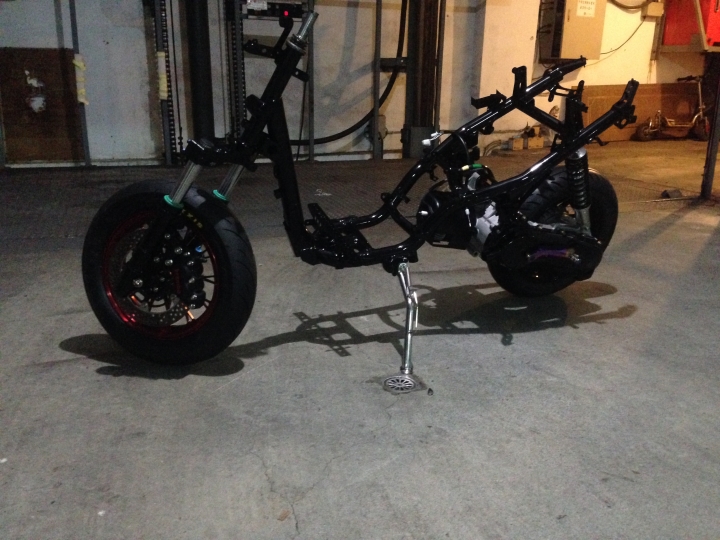

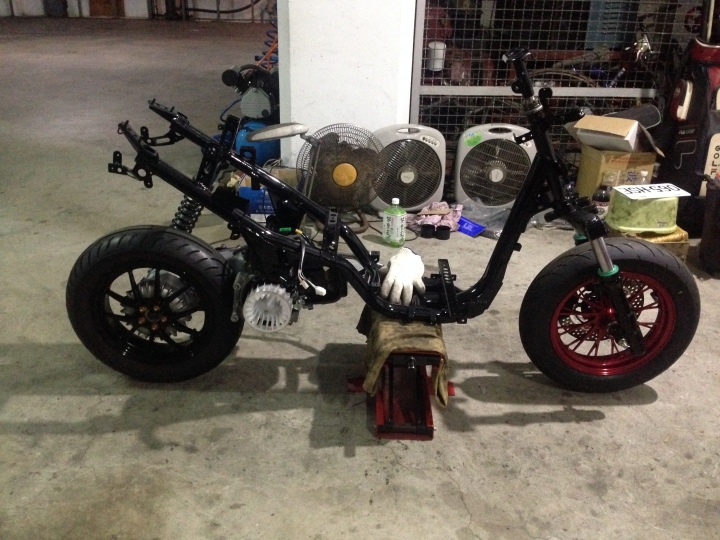

站起來啦~!!! (中間忘了拍....)
三角台是用多哥牌合體三角台!
側柱也是多哥牌加長白鐵側柱!
後避震則是用RPM 320mm
前叉則是整理過的BWS 125前叉~!
另外在配上B牌對4卡鉗讓制動能力提升到一定的水準之上!
引擎吊架同時也一起更新~!
(引擎吊架橡皮龜裂容易造成車輛行駛不穩定)


2015年末出廠BWS 100 全車客製化完工!!! (圖多)
車主表示:紅黑配色讓車稍微低調一點

2015年末出廠BWS 100 全車客製化完工!!! (圖多)

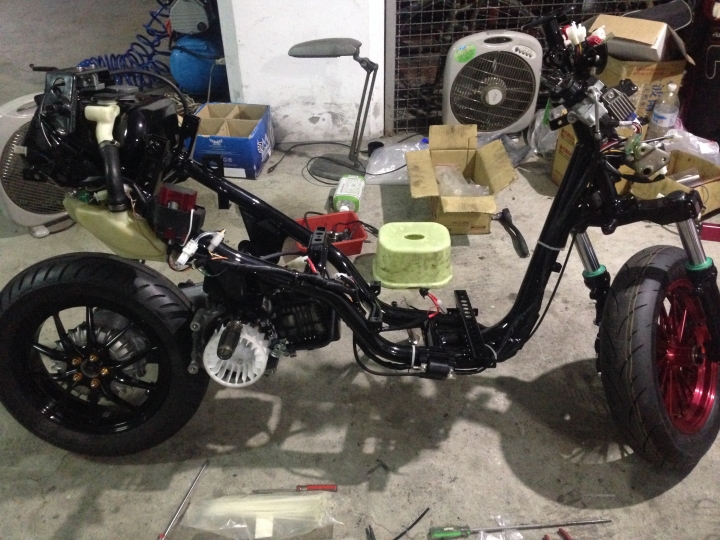

準備開始下一階段的組裝~!

2015年末出廠BWS 100 全車客製化完工!!! (圖多)
裝上內部除鏽噴砂完成外部翻新的油桶跟部分電裝品~!

2015年末出廠BWS 100 全車客製化完工!!! (圖多)

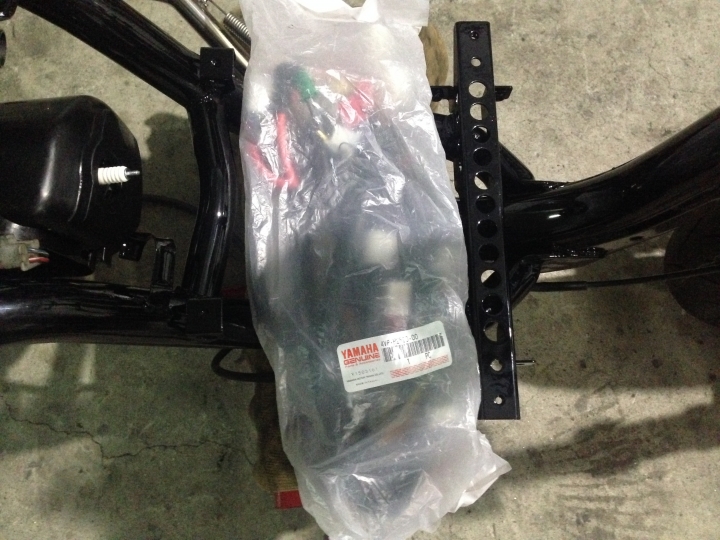

更新全車配線組~!

2015年末出廠BWS 100 全車客製化完工!!! (圖多)

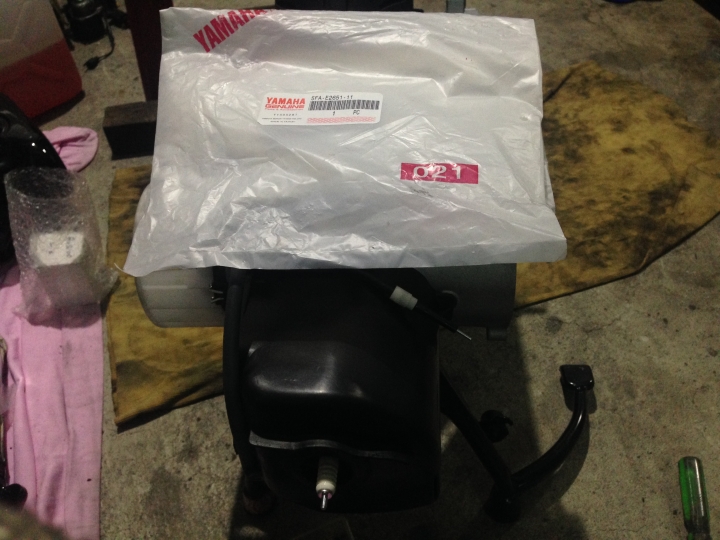

機油箱清洗完成~!
更新機油浮筒!
機油浮筒橡皮龜裂後會漏油是BWS常有的通病

2015年末出廠BWS 100 全車客製化完工!!! (圖多)

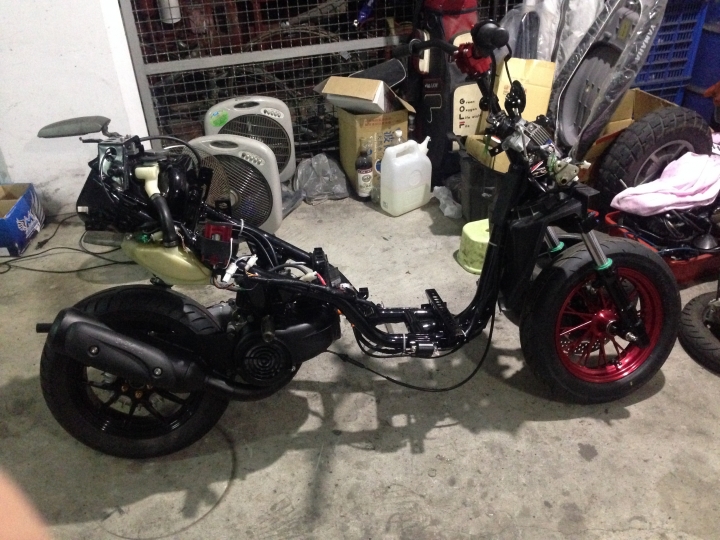

配線組裝完成~!
換上全新的"呆頭鵝"CDI~!! XDD
還好我能看的懂一點點日文.....
不然CDI付上的日文說明書就沒用了

2015年末出廠BWS 100 全車客製化完工!!! (圖多)

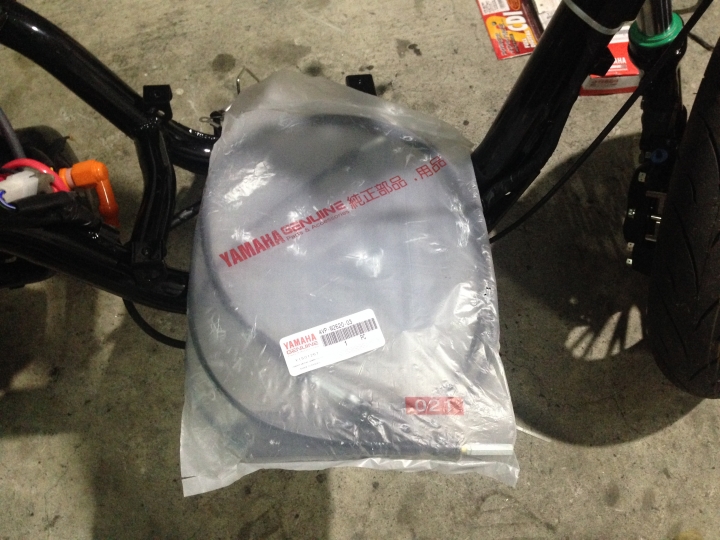

更新原廠油門線!

2015年末出廠BWS 100 全車客製化完工!!! (圖多)
油門線跟快速油門座組裝完成~!!
翻新後的排氣管組裝完成~!

2015年末出廠BWS 100 全車客製化完工!!! (圖多)
試車後大致初調完成~!
把原車殼全部組回~!
烤漆完成的後扶手也一併組裝完成~

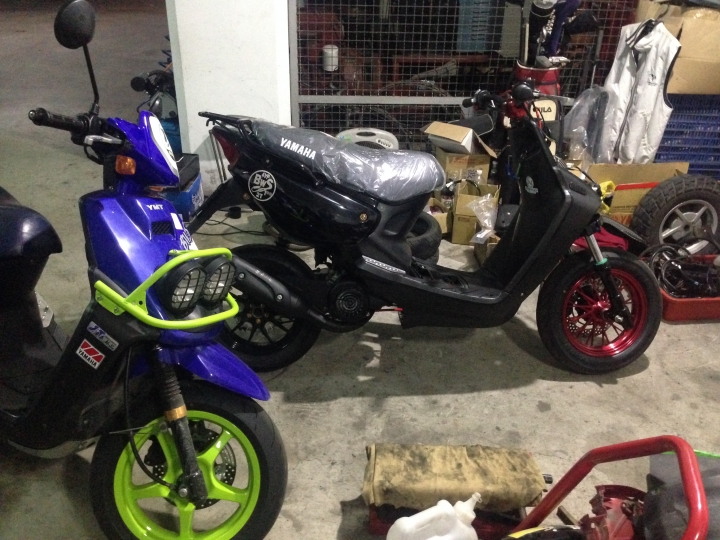

我的BWS也露面一下

2015年末出廠BWS 100 全車客製化完工!!! (圖多)

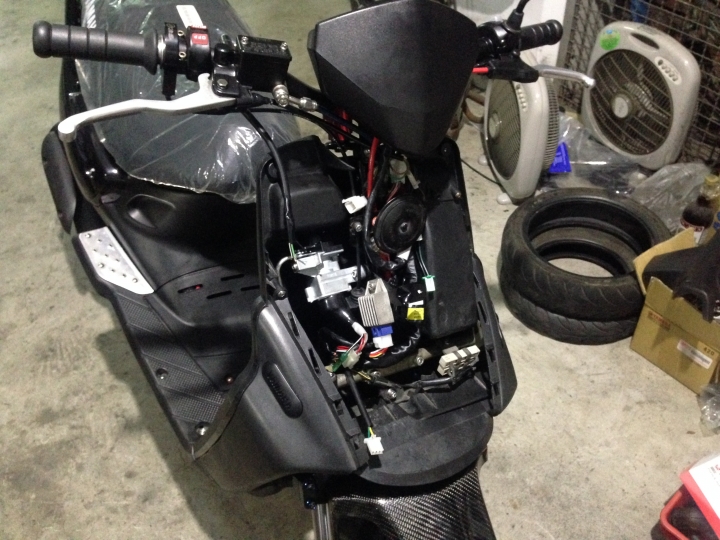

基於車主對於裸把的執著跟我對於"線"的要求在這裡真的要把我自己搞死了.....
全部的東西都修改為直上原廠線組!!
再也不用剪線皮
在也不怕火燒車
就算要回復原廠也是直接插拔即可!
所謂的"可逆改裝"一直都是我的堅持

2015年末出廠BWS 100 全車客製化完工!!! (圖多)
最後全車完成拉~!!!!
PS:車主後來自己換回了原廠車手所以方向燈/後照鏡是有裝的喔~

2015年末出廠BWS 100 全車客製化完工!!! (圖多)
換上BWS 125的前叉真的讓車子的穩定性提升了不少
不過換來的就是比較重的簧下重量!

2015年末出廠BWS 100 全車客製化完工!!! (圖多)

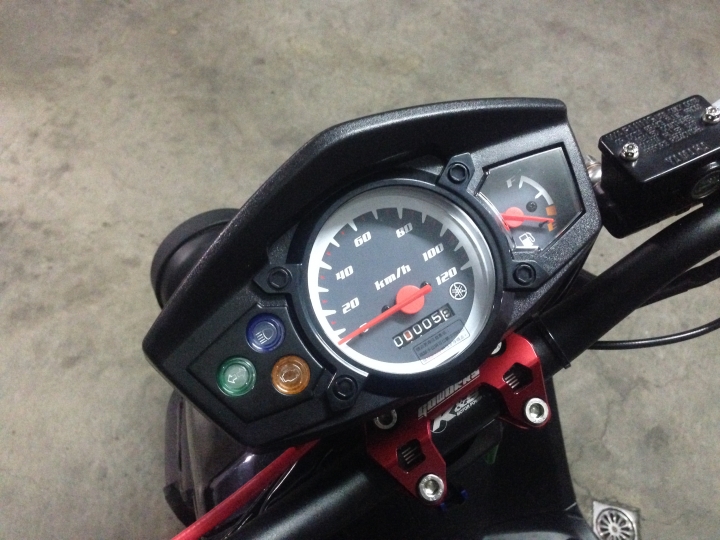

全新的儀表板意味著又再一次為這台車注入了全新的生命!
老車不死只是凋零

總結:其實這次的整理車主全程都有參與跟意見交換所以整台車真的能說是客製化了
而且這次比較懶惰一點整理的照片不像以前這麼多(馬車那篇破百張照片寫一篇文章下來魂真的要飛了)
不過最後還是順利完成拉~!
現在車主已經把車騎破萬公里了!(還在持續增加中)這台小B依然健健康康的活著~
最後謝謝大家的觀看拉~

先預告下一次對我來說會是一個很大的挑戰跟非常細部的文章!
還請大家期待一下拉
迎接下一個十年~
老車不死~根本變一台新車

richardtim wrote:
前言:印象中在很久之...(恕刪)

需要的就是這種有內容的文章
靠美女加持的文章,就不值一看
三篇整理車文都很仔細看過,真心覺得這種程度真的神人等級阿~當板主朋友真的很幸運,期待下一篇阿~

richardtim wrote:
前言:印象中在很久...(恕刪)

都花這麼多錢下去了 管子也一起換一換吧 (目前外觀的缺憾)
這台加速跟尾速沒說明阿?
richardtim wrote:
前言:印象中在很久...(恕刪)
2T不死 老車不死 讚讚讚
請問那個前叉部份是怎作的???

bws125的上 bws100的三角架嗎?? , 還是整個 125 的都移過去 , 然後車bws125的三角架??
老車不死
只是會吃機油


真希望有人也可以幫忙整理我的老車

xxoo93 wrote:
迎接下一個十年~老...(恕刪)

2T車好好保養也是能很環保很耐用的


ufjk0816 wrote:
需要的就是這種有內...(恕刪)

謝謝~!


edcleo wrote:
三篇整理車文都很仔...(恕刪)

我還沒到神人的境界拉~!
就是自己愛亂玩而已


HAY524781 wrote:
都花這麼多錢下去了...(恕刪)

主要是這隻"協億一代管"我配起來比較順手之外特性我也比較了解
為了性能要求跟配置的關西所以就繼續沿用拉~


leo78788 wrote:
這台加速跟尾速沒說...(恕刪)

這台車我沒有測過GPS就是了....
不過加速感至少會讓人誤會化油器有換大顆的感覺


老婆是對的 wrote:
2T不死 老車不死...(恕刪)

謝謝~!

smax155 wrote:
請問那個前叉部份是...(恕刪)

這組是把BWS125的三角台裝上BWS100的三角台軸心
所以要弄出這組一共要準備兩組個三角台喔~!


Lee5105 wrote:
老車不死只是會吃機...(恕刪)

老車零件結構都簡單算是很好DIY的!
有興趣自己動手試試看說不定意外的簡單
