惠而浦滾筒洗衣機軸承維修DIY

今天主角是六年半的惠而浦滾筒WFW9151YW00


過年期間發現洗衣機脫水除了飛機起飛聲外,高潮時還像德州殺人狂電鋸一樣尖叫
老婆說有一陣子了,爬文說可能是軸承壞了,用手擠壓內外槽發現會鬆動沒錯,但軸心有沒有歪掉不確定
Amazon/ebay都有在賣,過年老外沒放假就都訂了看誰先到

年後網頁留言三天後維修部回電了,果然五四三說只能內外桶全換掉,可能要兩萬,大多數人都不修買新的(恩,所以用10年已是神話?) 好吧~ 我就開始邊等零件到邊Survey,LG/Samsung都有大到17-19KG修起來可能便宜一點的機型,但是..陽台已經不是這兩台剛來的空空如也了,要納妾得要把其他櫃子水槽都先搬走@@

回想當初姊妹剛進門

在ebay Frontloadbearings買的Nachi軸承組先到了,號稱是車規,原廠壽命10倍以上(可以給這套的水封墊片是錯的,稍後說明)
惠而浦滾筒洗衣機軸承維修DIY

分享一下Nachi料號,這樣想省錢的人可以在淘寶找到這兩顆,不然材料+運費+關稅總共3000多
惠而浦滾筒洗衣機軸承維修DIY

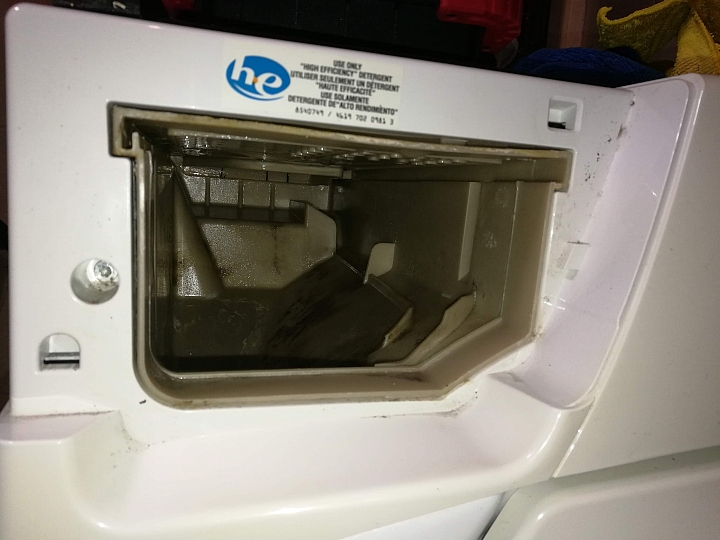

從洗衣精槽開拆,一顆螺絲
惠而浦滾筒洗衣機軸承維修DIY

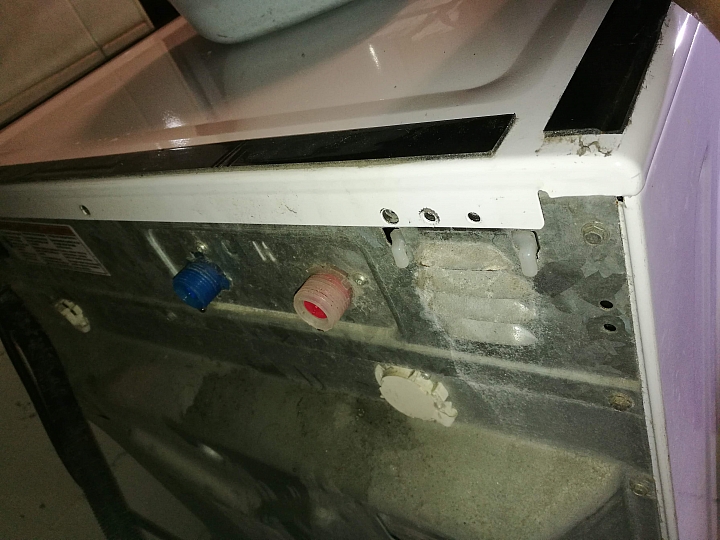

上蓋從後面開,三顆螺絲
惠而浦滾筒洗衣機軸承維修DIY

上面橫桿拿掉,兩顆螺絲
惠而浦滾筒洗衣機軸承維修DIY

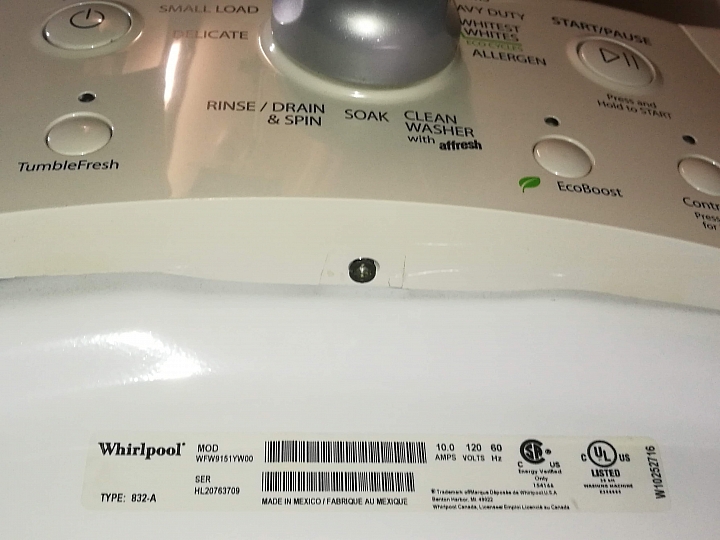

面板下面有一顆螺絲
惠而浦滾筒洗衣機軸承維修DIY

然後面板就可以拔出來
惠而浦滾筒洗衣機軸承維修DIY

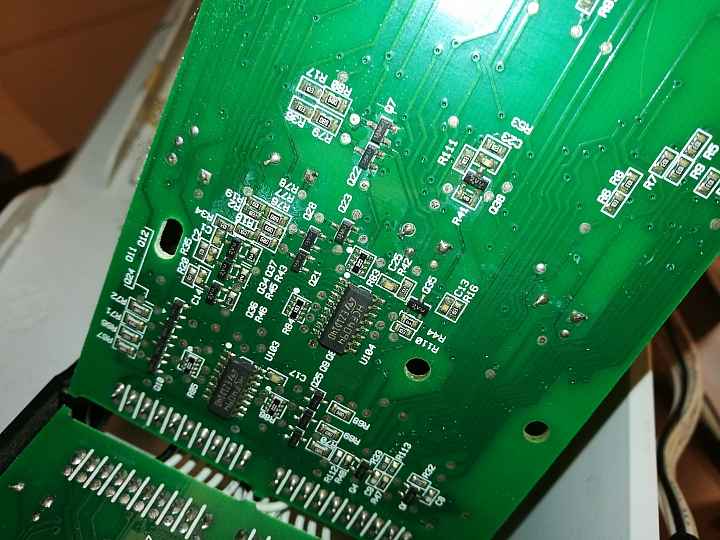

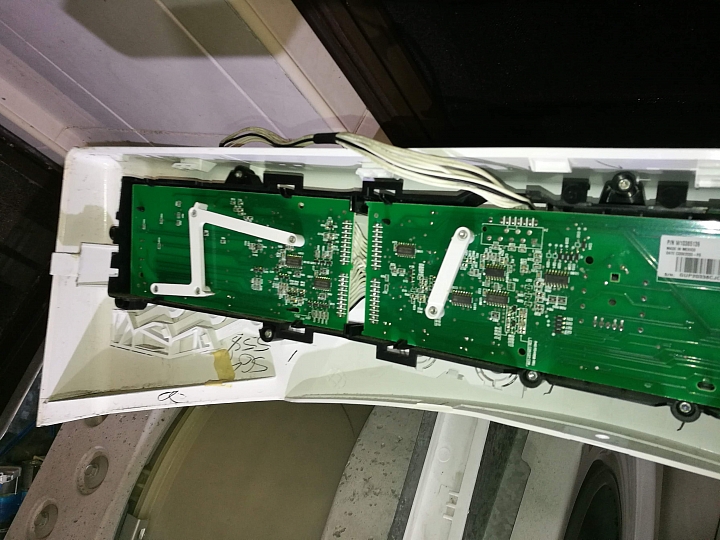

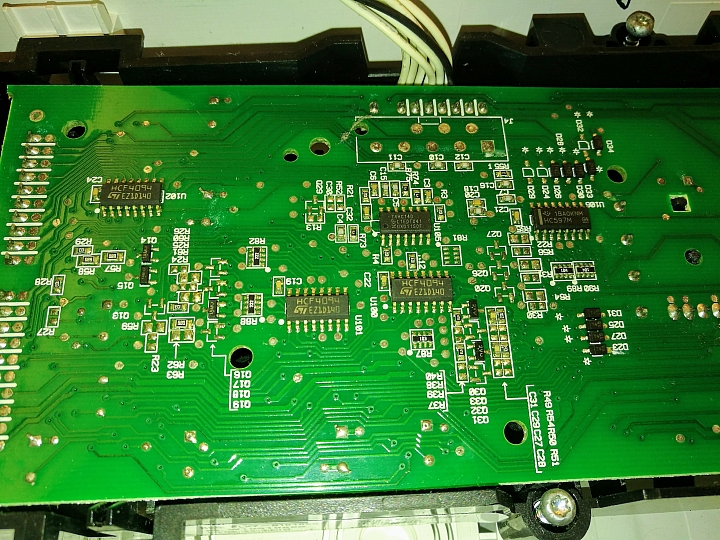

有兩片板子,後方都是邏輯札而已,狀況看起來還不錯
惠而浦滾筒洗衣機軸承維修DIY

惠而浦滾筒洗衣機軸承維修DIY

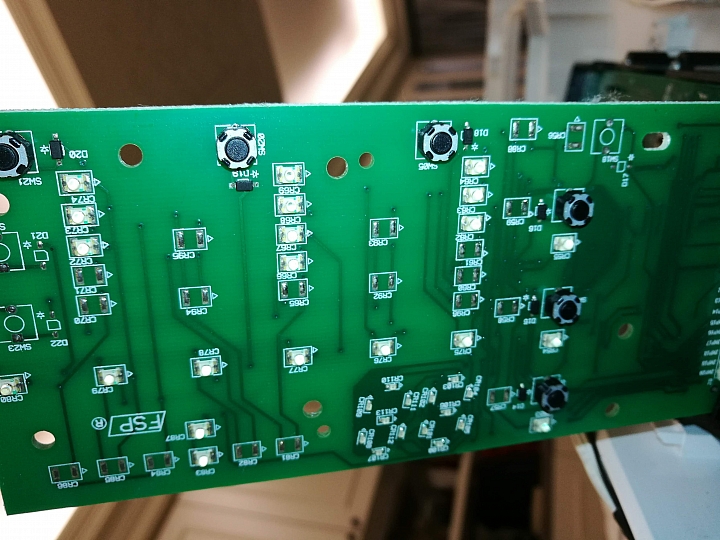

正面就按鍵和LED而已,沒事就電子清潔劑和吹風機保養一下
惠而浦滾筒洗衣機軸承維修DIY

惠而浦滾筒洗衣機軸承維修DIY

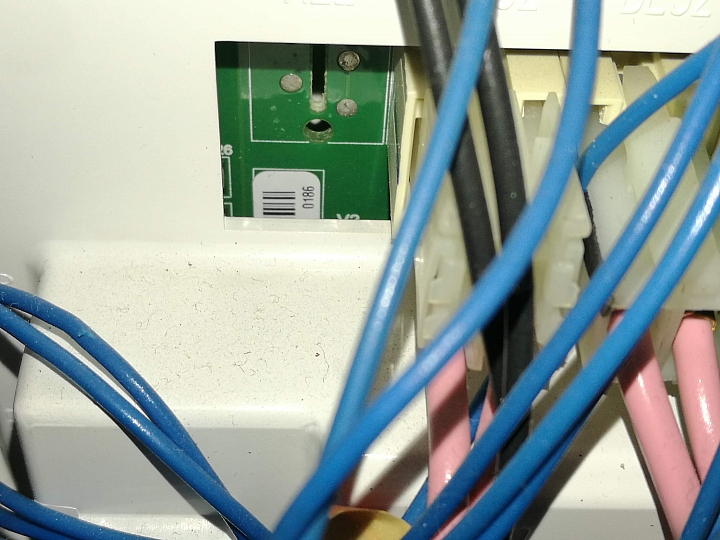

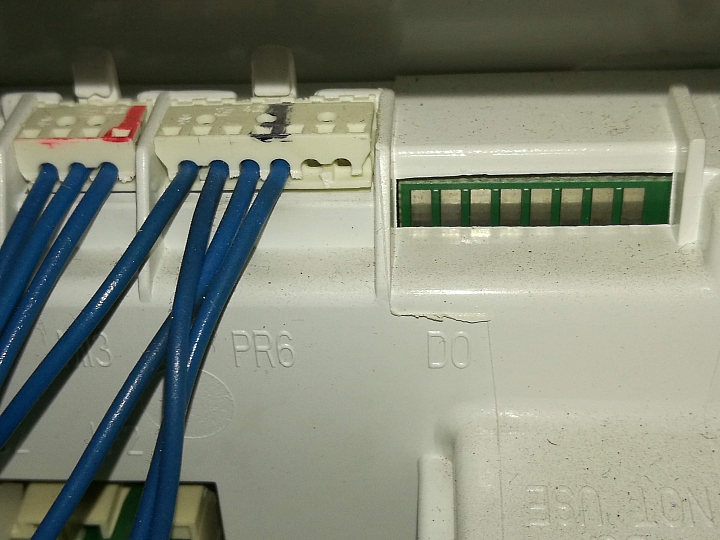

位於側面的主機板,沒時間拆,從縫裡看板子狀況應該跟面板差不多,壞了再說
惠而浦滾筒洗衣機軸承維修DIY

惠而浦滾筒洗衣機軸承維修DIY

惠而浦滾筒洗衣機軸承維修DIY

玻璃門上下左右一共四顆螺絲,很重,要找東西撐著,然後拔掉三個插頭再搬到一旁收好
惠而浦滾筒洗衣機軸承維修DIY

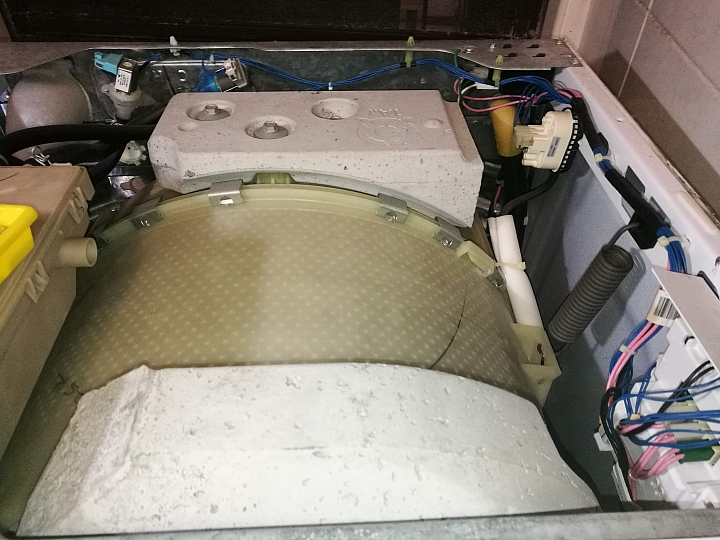

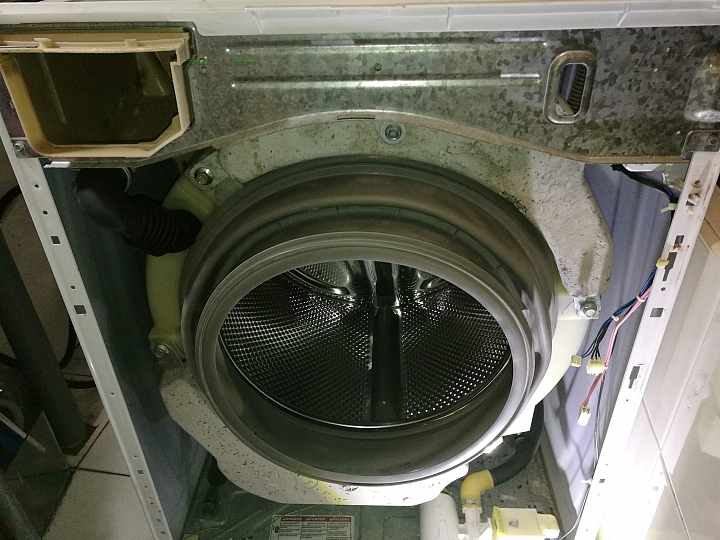

前面拆光光的樣子,正面上下各一個配重塊和防水橡皮,單換防水橡皮請看這篇,不用拆面板和玻璃門
防水橡皮更換
惠而浦滾筒洗衣機軸承維修DIY

上面的配重塊都要從上面撈出來,只有下面那塊可以從前方取下
惠而浦滾筒洗衣機軸承維修DIY

夭壽重,這三塊中部粽可能有機器1/3重了
惠而浦滾筒洗衣機軸承維修DIY

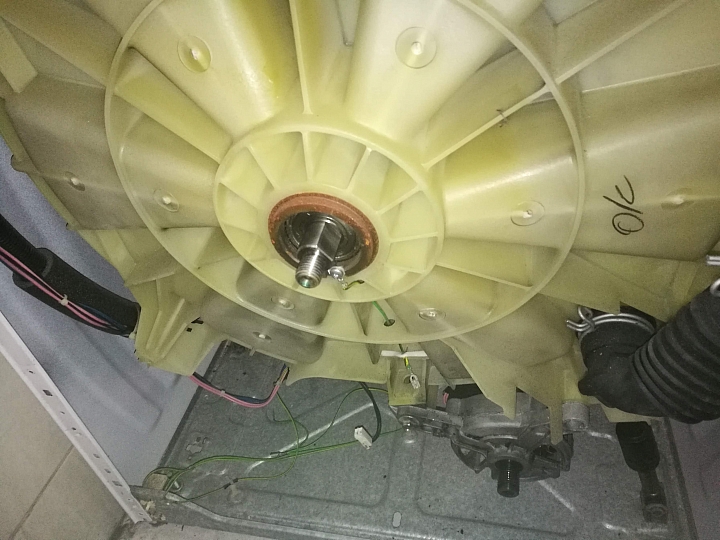

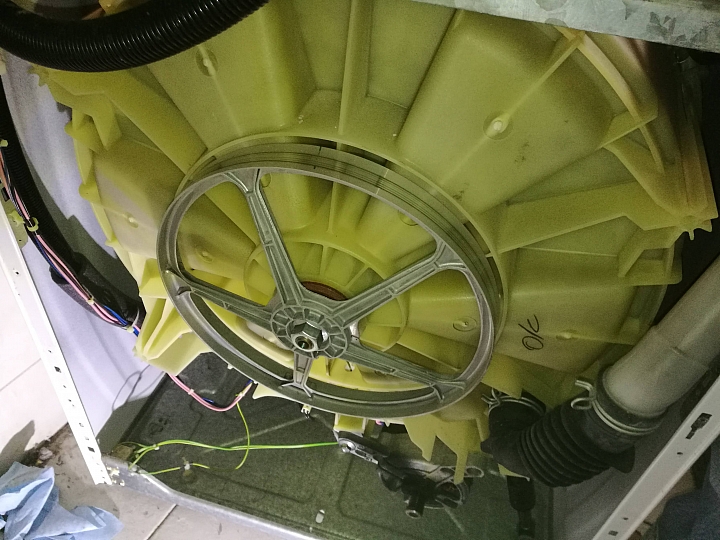

接著拆後面的鐵蓋,很多顆螺絲,就不拍了,拆開後看到皮帶和皮帶盤,右邊是蒸氣散熱管
惠而浦滾筒洗衣機軸承維修DIY

套筒應該是23號,懶得去車上拿,直接用板手+一字卡住皮帶盤拆下
惠而浦滾筒洗衣機軸承維修DIY

皮帶因為不知道料號,下次再買,等斷了再換吧~ 反正不會打壞汽門^^
惠而浦滾筒洗衣機軸承維修DIY

最下面是馬達,怪了整個裡面就馬達沾滿塵土
惠而浦滾筒洗衣機軸承維修DIY

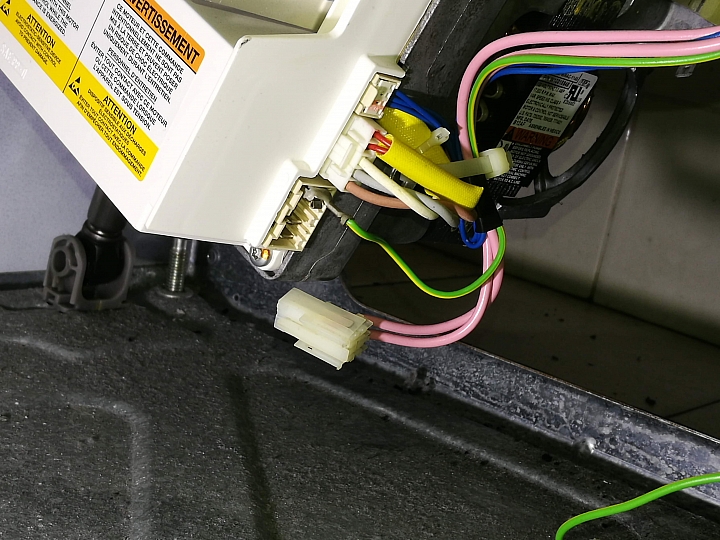

馬達上有一個接地和三個插頭,小心地拔下來
惠而浦滾筒洗衣機軸承維修DIY

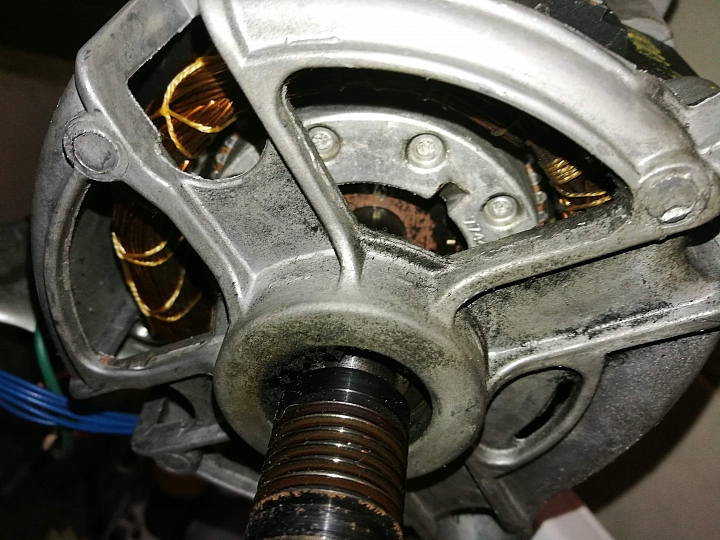

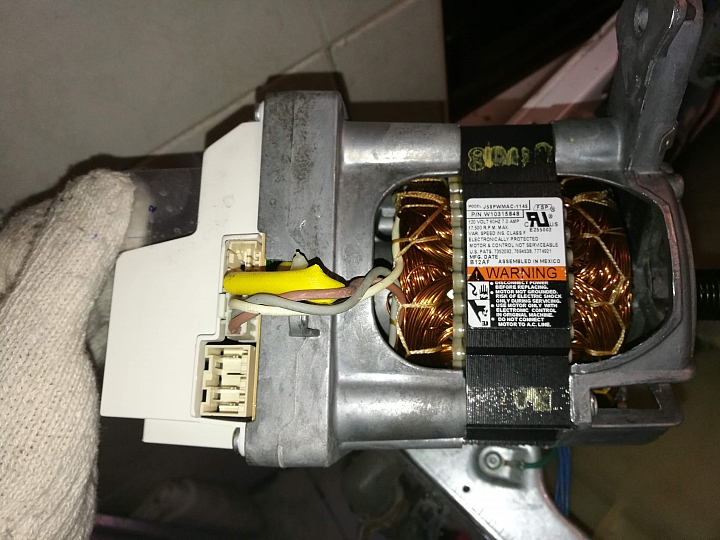

17,500轉的馬達,一顆13號螺帽,拆下轉轉轉就可以拿下
惠而浦滾筒洗衣機軸承維修DIY

馬達軸承應該也差不多了@@ 這個再生行老塞不知道有沒有得修
惠而浦滾筒洗衣機軸承維修DIY

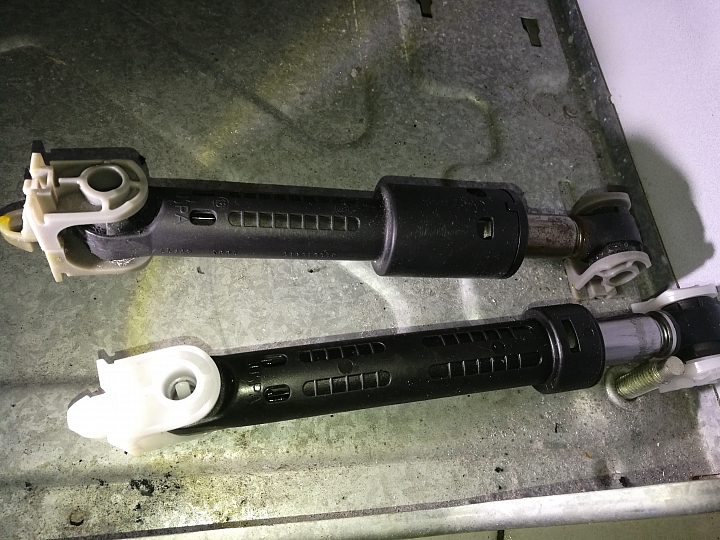

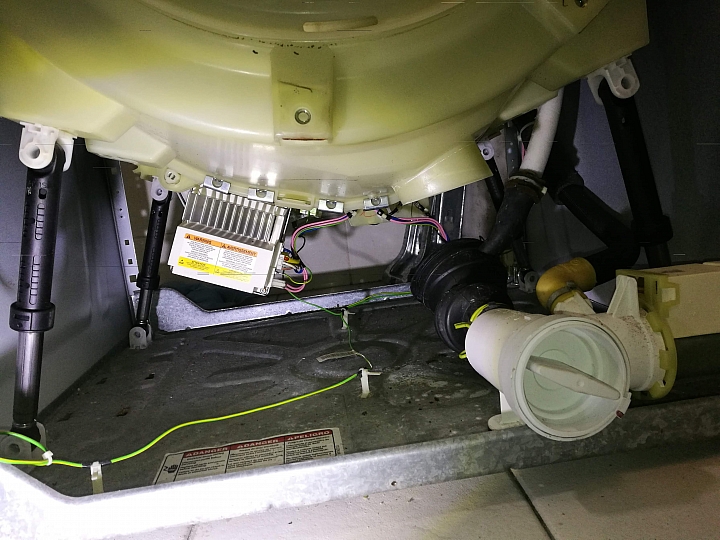

避震器原廠的卡榫超緊,轉(90度)下來的時候三根壞兩根,就換上下面淘寶買的替代品,看來惠而浦全系列是共用的
惠而浦滾筒洗衣機軸承維修DIY

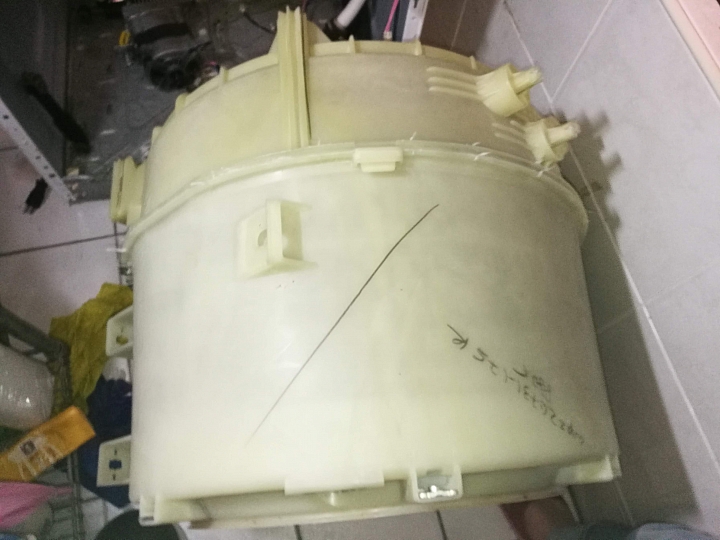

轉下三根避震器,桶身就可以從上面兩條懸掛彈簧上取下(最好有小幫手幫忙)
惠而浦滾筒洗衣機軸承維修DIY

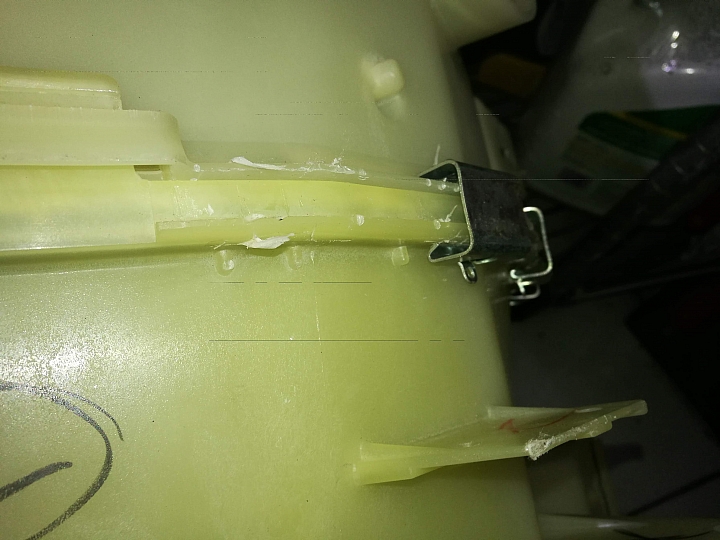

用一字起子把所有金屬扣挖掉
惠而浦滾筒洗衣機軸承維修DIY

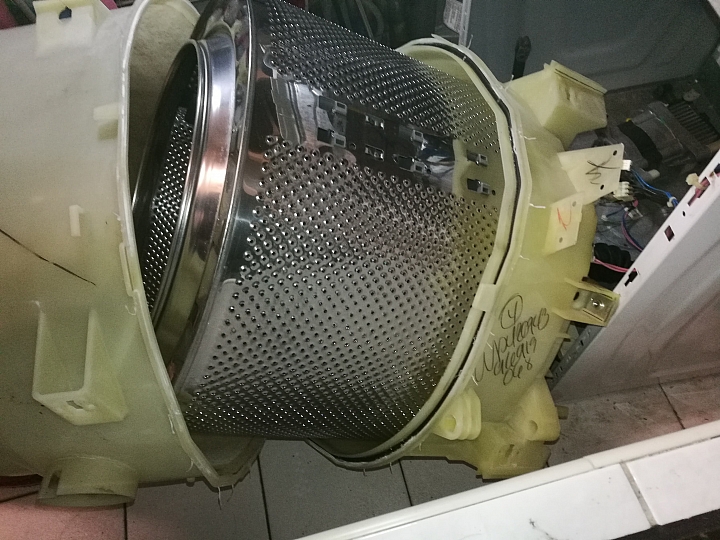

前桶和後桶可以很輕易分開來
惠而浦滾筒洗衣機軸承維修DIY

後桶和內桶我是隔著橡皮用鐵鎚把軸心敲出來,內桶外邊很乾淨
惠而浦滾筒洗衣機軸承維修DIY

內桶後面有點汙垢,但比洗桶部落格的驚悚照片好太多了
惠而浦滾筒洗衣機軸承維修DIY

前桶,不是很髒,跑清洗流程應該都清的到
惠而浦滾筒洗衣機軸承維修DIY

後桶,被內桶蓋住的凹槽裡很多汙垢,拆都拆了當然順便
惠而浦滾筒洗衣機軸承維修DIY

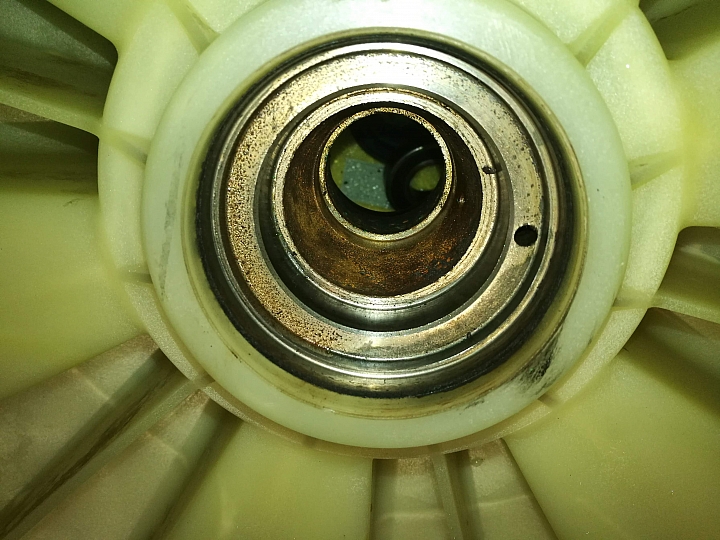

外軸承
惠而浦滾筒洗衣機軸承維修DIY

水封和下面的內軸承
惠而浦滾筒洗衣機軸承維修DIY

補充
原廠外軸承用膠蓋,考慮要防水
內軸承用鐵蓋,考慮耐用
惠而浦滾筒洗衣機軸承維修DIY

按照網站影片準備以下工具
惠而浦滾筒洗衣機軸承維修DIY

先敲下外軸承,外軸承比較緊

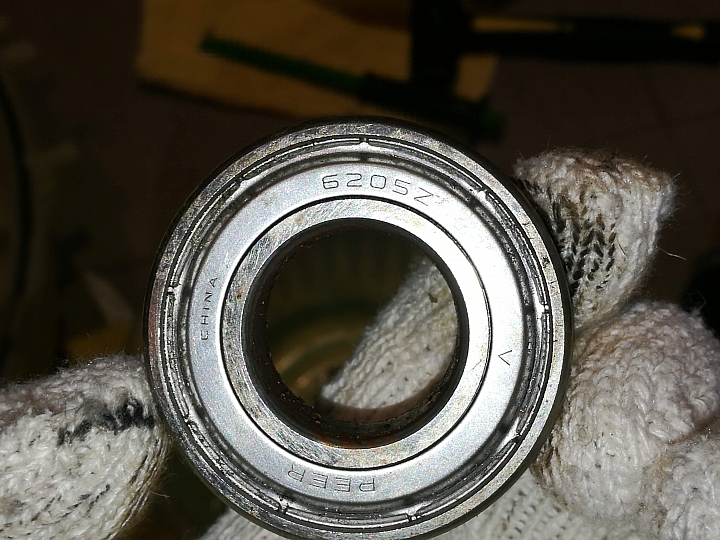

清潔後原廠料號,是Peer MIC材料
惠而浦滾筒洗衣機軸承維修DIY

再來敲內軸承,水封會跟著一起下來
惠而浦滾筒洗衣機軸承維修DIY

內軸承潤滑油應該跑光了
惠而浦滾筒洗衣機軸承維修DIY
內軸承狀況,變得很卡了
惠而浦滾筒洗衣機軸承維修DIY

清潔後原廠料號,也是Peer MIC材料
惠而浦滾筒洗衣機軸承維修DIY

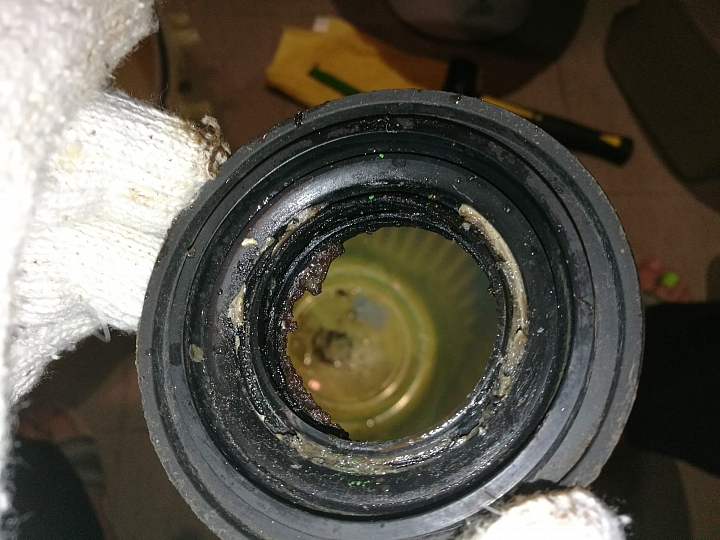

水封的外側接觸軸心止檔片處也都爆油了
惠而浦滾筒洗衣機軸承維修DIY

換上MIJ外軸承(用舊軸承墊著敲)
惠而浦滾筒洗衣機軸承維修DIY

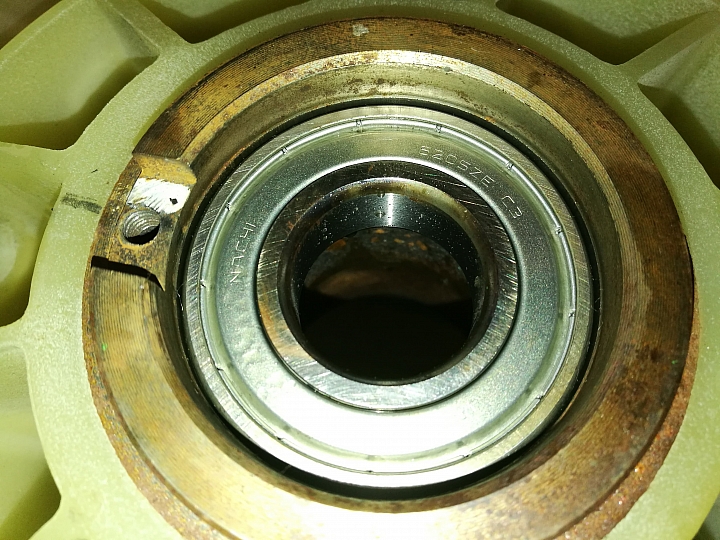

換上MIJ內軸承(用舊軸承墊著敲)
惠而浦滾筒洗衣機軸承維修DIY

墊片外側和軸心止檔片接觸的地方(最下面比軸心粗的那部分和止檔片)用高溫黃油潤滑,細軸心和軸承接觸不要上歐
惠而浦滾筒洗衣機軸承維修DIY

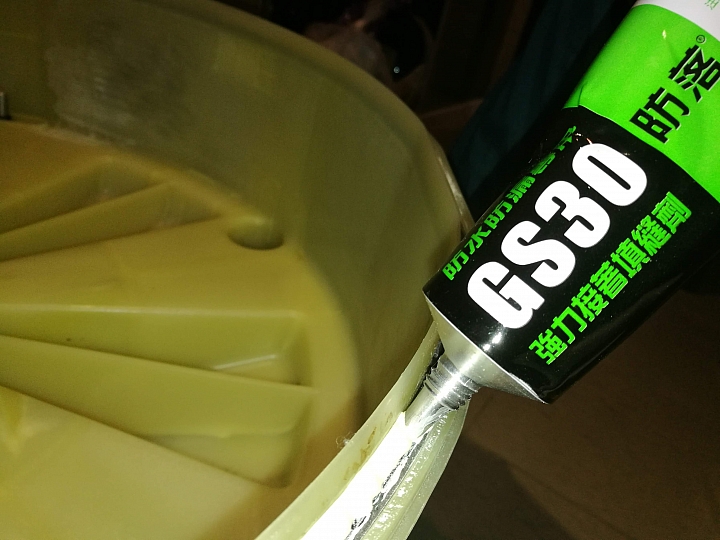

內外桶鎖回去怕漏水上GS30防水(不會硬化還可以再拆)
惠而浦滾筒洗衣機軸承維修DIY

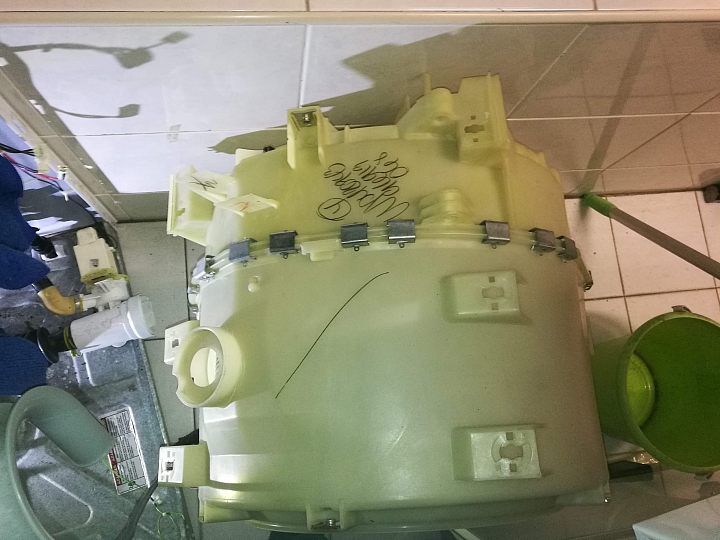

扣片用鐵鎚敲回去
惠而浦滾筒洗衣機軸承維修DIY

下面多扣幾顆避免漏水,這時發現桶身其實有六個避震器固定點
惠而浦滾筒洗衣機軸承維修DIY

那就來升級為四缸吧~
惠而浦滾筒洗衣機軸承維修DIY

現在有四根腳囉(反正淘寶很便宜,壞了就換)
惠而浦滾筒洗衣機軸承維修DIY

接下來裝回去前先測試,糗了,跑高速竟然冒煙,還有離合器燒焦味@@ 確定不是皮帶後,只好再拆一次


果然是裡面水封墊片和軸心粗的那部分干涉摩擦到,皮帶不只是比較緊,轉起來也因此冒煙
惠而浦滾筒洗衣機軸承維修DIY

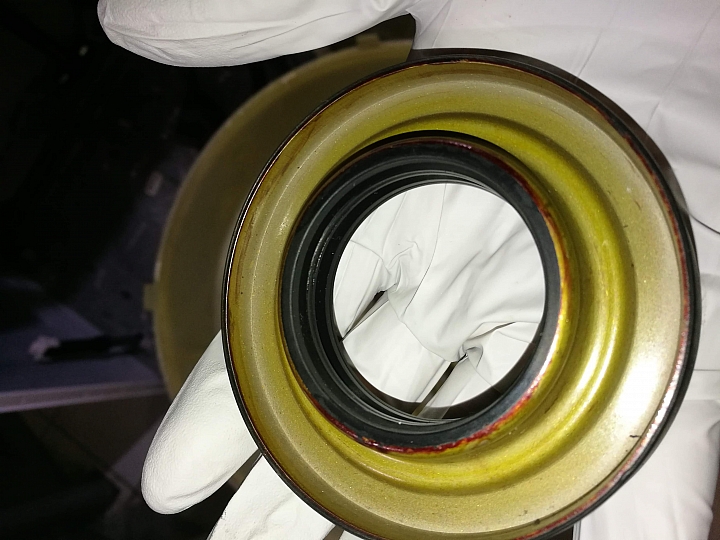

這應該不是這個機型用的水封(本以為是代用料),整個夾緊緊親密接觸了,還留下幾條烙痕
惠而浦滾筒洗衣機軸承維修DIY

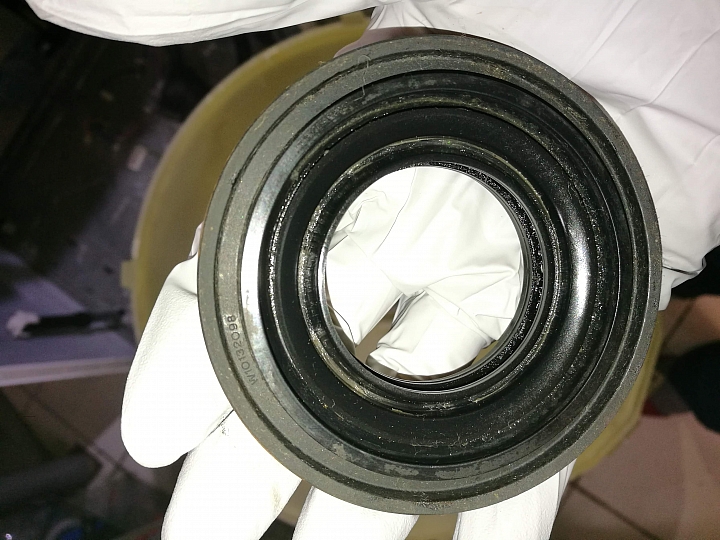

還好原來的水封敲下來沒壞,清乾淨先用看看了
惠而浦滾筒洗衣機軸承維修DIY

背面,看起來沒變形
惠而浦滾筒洗衣機軸承維修DIY

塞回去也很緊,內側上點耐高溫黃油
惠而浦滾筒洗衣機軸承維修DIY

裝回去就收工了,這次的工具來個團拍吧^^
惠而浦滾筒洗衣機軸承維修DIY

高速脫水應該恢復剛嫁入門的七八成青春吧~ 省兩萬,經驗無價,不用等三個月維修自助洗更是省心 (LG/Samsung大容量新機也要倉庫發貨等4~7天呢)


後計: 腰痠兩天,但最累的是把上位的瓦斯乾衣機請下來和疊回去,他有50幾公斤重@@
維修主要步驟說明請參考這裡:
惠而浦/美泰克軸承維修

後記2,這顆台製純銅水龍頭有點弱,因為卡住了,用扳手轉結果變這樣
惠而浦滾筒洗衣機軸承維修DIY
danyshih wrote:
今天主角是六年半的惠...(恕刪)


請容我一拜...
強者!



danyshih wrote:
今天主角是六年半的惠...(恕刪)

danyshih wrote:
今天主角是六年半的惠...(恕刪)


讚讚,給你
強者,請容我一拜...,讚讚,給你
danyshih wrote:
今天主角是六年半的...(恕刪)
每個人都像樓主這麼厲害的話
電器商及電器行都要沒飯吃了
臺灣也不會有這麼多家電垃圾
太厲害了
樓主應該是從事相關行業

danyshih wrote:
今天主角是六年半的惠...(恕刪)


強者,熱心分享文,小弟最欣賞這種實作附圖的真漢子,請收下5分~

WAN3636 wrote:
每個人都像樓主這麼...(恕刪)


我只是很念舊啦~
現在叫修家電都要等很久
沒冷氣洗衣機電冰箱都很難過
難怪靠北水電也常出現2500外出一趟的公道價

老車不急的問題也自己修
主要是有空的時候假日修車廠也沒開
當然花錢買新家電或新車都可以解決問題
但你說的對,家電垃圾真的很可怕
成本控制和最大利潤化的的工廠運作下
現在回收就家電和老車來修已經沒什麼人願意接手了(除非營業用).....
Renault Grand Espace IV 2.0T MB W204 C200K Estate

dopeboyz wrote:
強者,熱心分享文,...(恕刪)


謝謝,讓後上車的人有盞明燈 ^^
Renault Grand Espace IV 2.0T MB W204 C200K Estate
佩服,根本比原廠還厲害
