請問排氣扇換遙控開關，線路要如何接？附圖，拜託

  • 2011-06-22 11:59
  • 1243
排氣扇全貌
請問排氣扇換遙控開關，線路要如何接？附圖，拜託

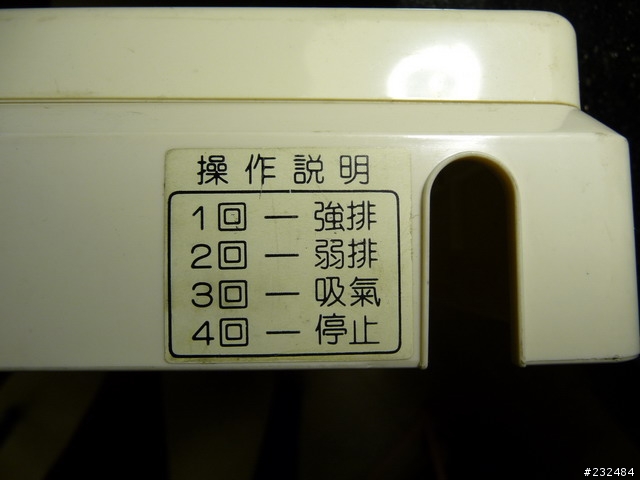

排氣扇有強排、弱排、吸氣、停止功能
請問排氣扇換遙控開關，線路要如何接？附圖，拜託

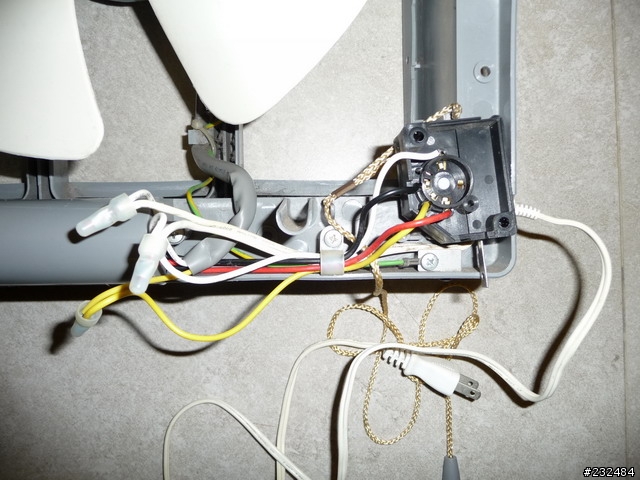

原是用拉線的方式控制開關來改變功能，控制開關上有白線、黑線、黃線、紅線
請問排氣扇換遙控開關，線路要如何接？附圖，拜託
搖控開關全貌
請問排氣扇換遙控開關，線路要如何接？附圖，拜託

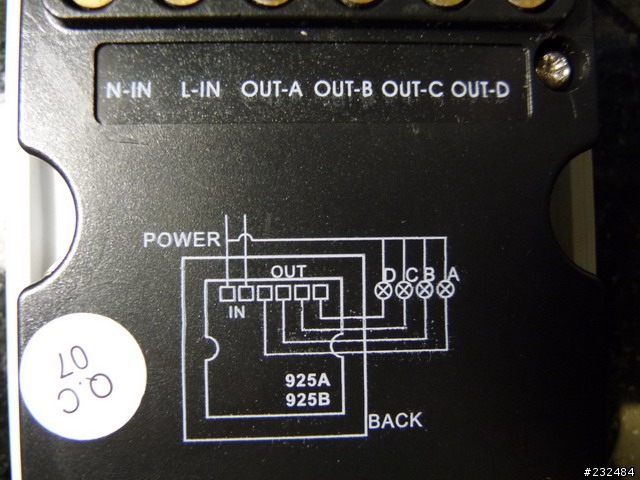

搖控開關線路圖
請問排氣扇換遙控開關，線路要如何接？附圖，拜託



我想要將控制開關拆掉，換成搖控開關，請問線路要如何接？
我有電錶，請說明仔細一些，因為我怕被電到、也看不懂電路圖，拜託。
2011-06-22 11:59 #1
文章關鍵字
排氣扇 遙控開關 線路 附圖
Boll-rs232
Boll-rs232
56分
2樓
Boll-rs232
Boll-rs232
個人積分：56分
文章編號：28780269
改線時-插頭不要插插座
..............................
搖控開關IN...110V電源

搖控開關OUT-A-B-C

接拉線開關,的其中三條線,

[ 拉線開關-電源IN 一條,

OUT三條 是風扇的三個功能]

..............................................................
插頭的線,
有接到-拉線開關-的那條,接-搖控開關 N-IN

另一條從中間拆開,接-搖控開關 L-IN
[原來的線不分開,一起接上去]

..............................................................
請先插插頭

用電表-切換11oVAC測試
搖控開關OUT-A-B-C-D
會不會同時動作二個以上
.....................
電表+ 搖控開關 L-IN
電表- 依序測試-搖控開關OUT-A-B-C-D
..............
按搖控A
電表- 依序測試-搖控開關OUT-A-B-C-D
..............
按搖控B
電表- 依序測試-搖控開關OUT-A-B-C-D
..............
按搖控C
電表- 依序測試-搖控開關OUT-A-B-C-D
..............
按搖控D
電表- 依序測試-搖控開關OUT-A-B-C-D
..............

如果會-那要另外加 互鎖電路

..............................................................
不會同時動,就拔插頭,繼續接
...............................................................................
拉線開關剩下的三條線,照順序接上 搖控開關OUT-A-B-C
.......
就這樣
2011-06-22 13:47 #2
fs651134
fs651134
0分
樓主
fs651134
fs651134
個人積分：0分
文章編號：28896415
首先很感謝Boll-rs232大大的幫忙，
按上面接法不會動，可能是搖控開關的線路怪怪的，

後來我的接法是

---------------------------------------
插頭的線,
有接到-拉線開關-的那條,接-搖控開關 L-IN
另一條從中間拆開,接-搖控開關 N-IN
[原來的線不分開,一起接上去]

拉線開關剩下的三條線,照順序接上 搖控開關OUT-A-B-C

---------------------------------------


然後
按A排風扇就會動，再按任何的按鈕就停止。
OR
按B排風扇就會動，再按任何的按鈕就停止。
OR
按C排風扇就會動，再按任何的按鈕就停止。



還是很感謝Boll-rs232大大的幫忙
2011-06-27 16:42 #3
tciu2948
tciu2948
10分
4樓
tciu2948
tciu2948
個人積分：10分
文章編號：29443887
請問還有可能分享您如何接線的照片嗎？謝謝
2011-07-21 13:33 #4
fs651134
fs651134
0分
樓主
fs651134
fs651134
個人積分：0分
文章編號：29608004
後來的情形是這樣，

按我自己的接法，這樣接線可以使用，我都將電扇裝好，按a是其中一個功能，再按a就停止這功能，

按b是另一個功能，再按b就停止這另一個功能……。

但隔天再次使用，電扇就不會動了；可是遙控開關可正常使用，按a、b、c……開關會亮，

我最近想將電扇和遙控開關都拿去給會看得懂電路的人幫忙安裝。
2011-07-28 15:42 #5
fs651134
fs651134
0分
樓主
fs651134
fs651134
個人積分：0分
文章編號：29773418
請注意Boll-rs232大大所提示，


請先插插頭

用電表-切換11oVAC測試
搖控開關OUT-A-B-C-D
會不會同時動作二個以上
.
.
.
如果[會]-那要另外加互鎖電路，
.
.
.
我的搖控開關是「自鎖型輸出」，是控制燈具類方面使用，
請問Boll-rs232大大，要如何另外加互鎖電路？謝謝！
2011-08-05 6:52 #6
Boll-rs232
Boll-rs232
56分
7樓
Boll-rs232
Boll-rs232
個人積分：56分
文章編號：29780593
不知 hawk5932 也是要用遙控開關,控制排氣扇嗎?

先測試一下,遙控開關,是否是「自鎖型輸出」,

如果要另外加互鎖電路,那就有點複雜了,

需110vac 4c relay *4顆,

繼電器 951-4C-110AP

4顆relay要固定在一塊板子上,
作一個小電盤,

還要看的懂電路圖,
了解它的動作順序,
以後才好檢修,

自已配線,才不會配錯線.

2011-08-05 13:07 #7
