冷氣無法遙控開機,可能是接收器壞了。請問如何修理?

前鎮子冷氣室內機無法遙控開機,後來突然好了。

昨天下午又發生無法遙控開機。這次時間比較久,但是晚上要睡覺的時候又好了。  所以狀況時好時壞。

按室內機面板上的 『試運轉』 或 『運行』 都可以開啟冷氣。

用手機相機查看冷氣遙控器,按下去有發射紅外線。

還沒按遙控器按鈕前,沒亮燈。

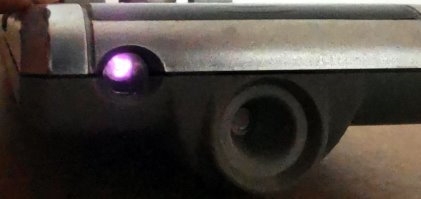

按下遙控器按鈕,紅外線有亮燈。


google資料,可能是紅外線接受器壞了。(已經過保固)

網路上很少換紅外線的教學,而且每台機器紅外線接受器樣式都不同。所以想請問應該從哪裡下手?



拆了室內機面板後,拍照如下:

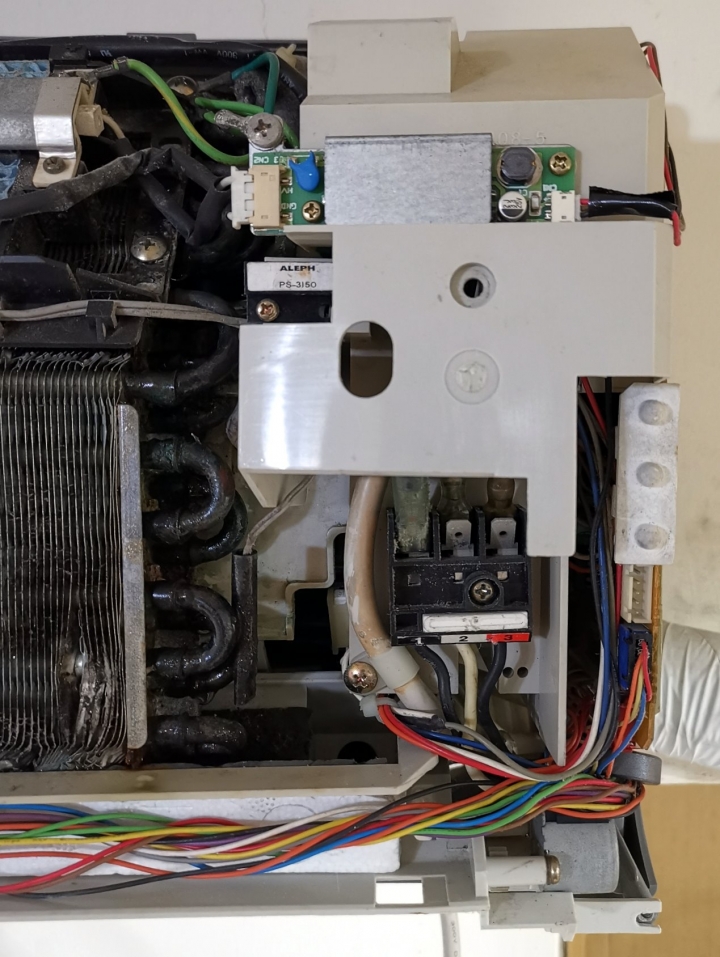

整體圖:

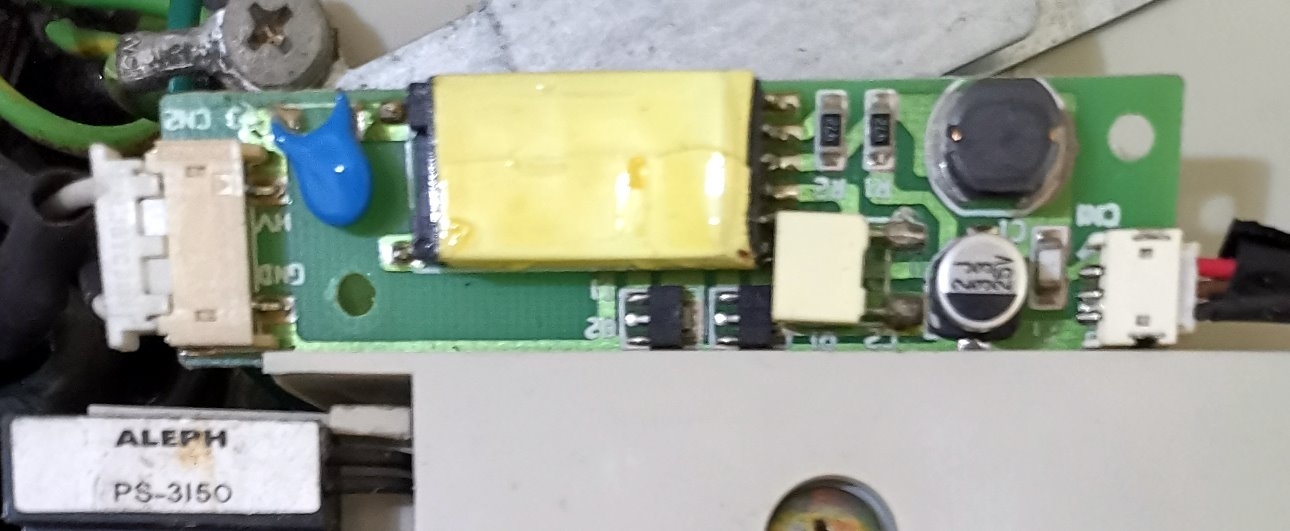

中間上方(橫)長方形小 IC。(原本被小鐵片蓋住)

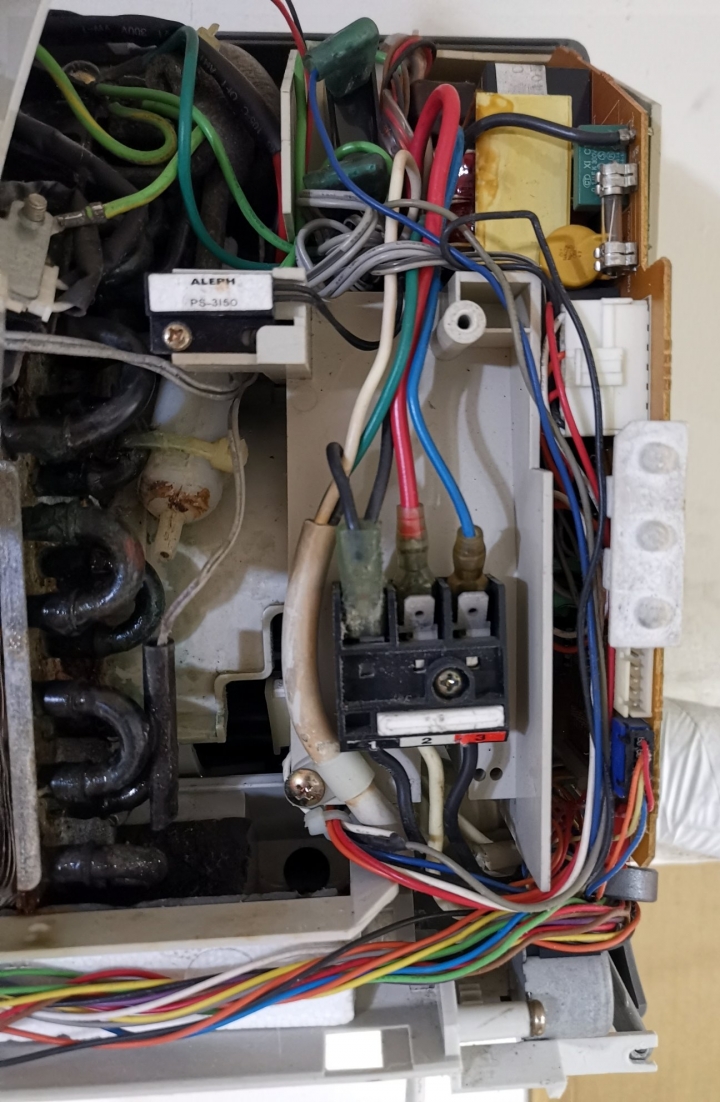

翻開塑膠板及(橫)長方小IC,拍照。


請教大家,我應該要怎麼修理這個問題?謝謝!







2019-06-24 16:59 #1
linshengchih wrote:
前鎮子冷氣室內機無法...(恕刪)


可以先試試清理接頭,可能氧化造成接觸不良。
接收器應該是在機器正中間那裡,看得出來有線組往中間跑。
有時只是接收器卡太髒,擦乾淨就好了,可以先試試
你拍的機板應該是紫外燈或放電極用的
bomberyao wrote:
可以先試試清理接頭,可能氧化造成接觸不良。

請問可以清理哪邊的接頭?(因為我只有想到插頭而已

能否再詳細說清楚一點?謝謝!

cuscowww173 wrote:
接收器應該是在機器正中間那裡,看得出來有線組往中間跑。
有時只是接收器卡太髒,擦乾淨就好了,可以先試試

在上面一樓是拍『面向室內機』右邊。所以我都沒拍到接收器?

下圖是 2016 年拆洗冷氣的舊照片。接收器可能在 C 的位置?



另外一張圖零件擺放和上面差在 『左右相反』。



覺得 D 好像是接收器? 待會再去拆一次看看。
linshengchih wrote:
請問可以清理哪邊的接...(恕刪)

是D沒錯,可以搖一搖,敲一敲,擦一擦
其實你都已經拆成這樣,真的修不好就自己去冷凍材料行買一組分離式冷氣用的控制基板加遙控器回來換掉就好啦!比叫修便宜多了。
但是要有基本的電學知識,不然220V“蹦”掉只是一瞬間哦
cuscowww173 wrote:
是D沒錯,可以搖一搖,敲一敲,擦一擦
其實你都已經拆成這樣,真的修不好就自己去冷凍材料行買一組分離式冷氣用的控制基板加遙控器回來換掉就好啦!比叫修便宜多了。
但是要有基本的電學知識,不然220V“蹦”掉只是一瞬間哦

有一次 36V 12AH 直流電爆過一次,螺絲起子都熔了。嚇我一大跳!  除非斷電,不然我基本上不喜歡玩電。

剛才又跑去拆冷氣(滿身汗)

圖 1:G 應該就是紅外線接受器了。



圖 2


圖 3


可以看到圖2、3,紅外線接收器IC的接地(GND)變黑了。旁邊103編號的IC的 腳H 也有變色。

圖 4


圖 5:103編號IC 腳H 在背面位置有點變白色,似乎是氧化物。


圖 6:網路紅外線接收頭的照片


請問:
1. 是不是買圖 6 中的 B 款紅外線接收器回來換比較好?這個接收器好像沒有型號耶,是不是通用呢?

2. 編號 103 的 IC 要不要也換掉? 還是除去氧化物後,重新上錫即可?

3. 圖 1 的 E 應該是溫度偵測器吧? 目前擺在圖 1 的位置。印象中,E 是不是應該放到 F 裡面呢?

如果還有其他建議,麻煩提醒一下。真的很感謝!
linshengchih wrote:
有一次 36V 12...(恕刪)

1:用一樣的就好
2:它是電容,只要沒斷腳就別理它,它喜歡孤單。
3:沒錯,那是它的家,可能之前保養的人沒把它送回去。

不過仔細看C8的焊點是不是已經斷了,先用電錶量一下吧!
